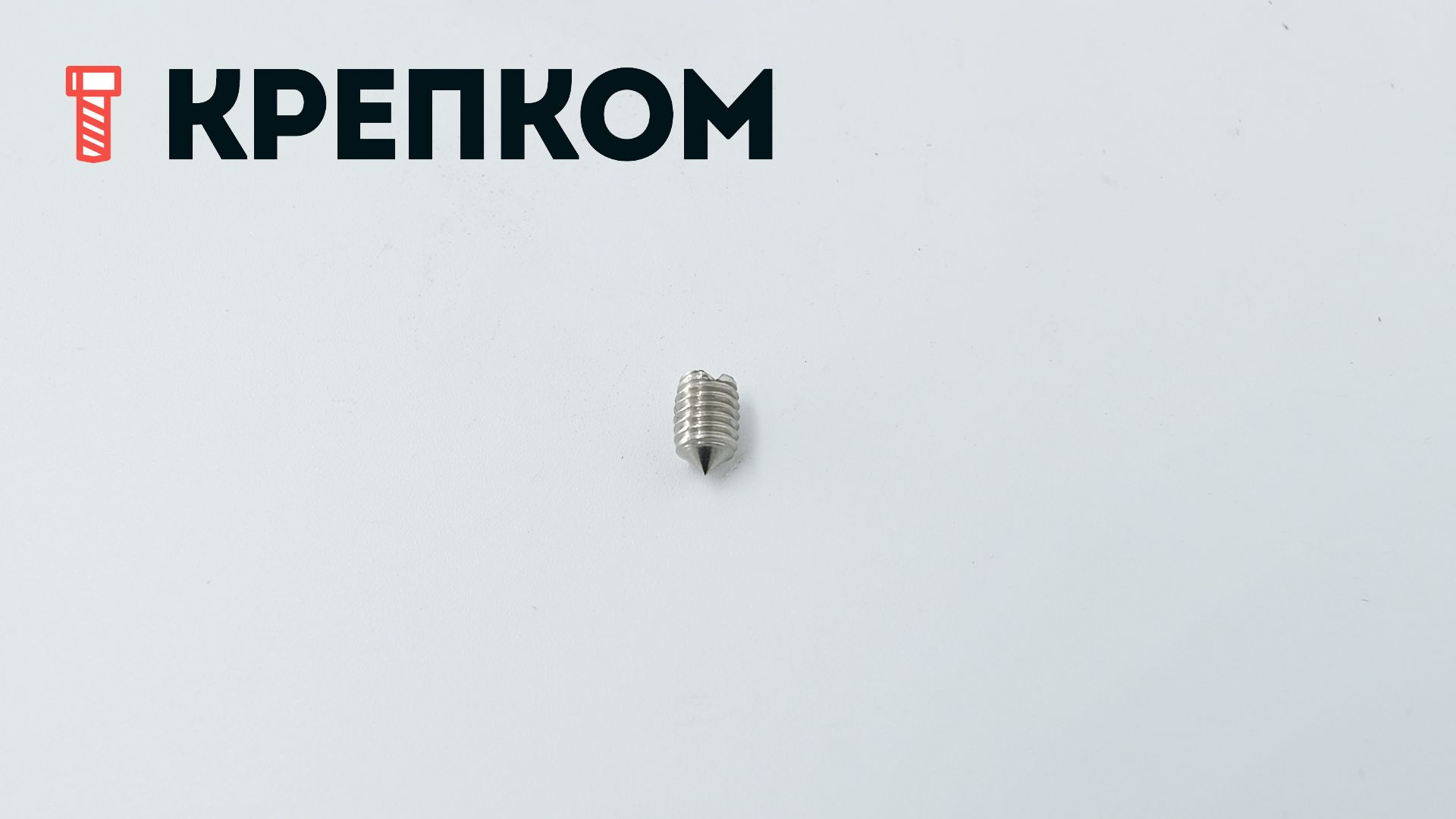

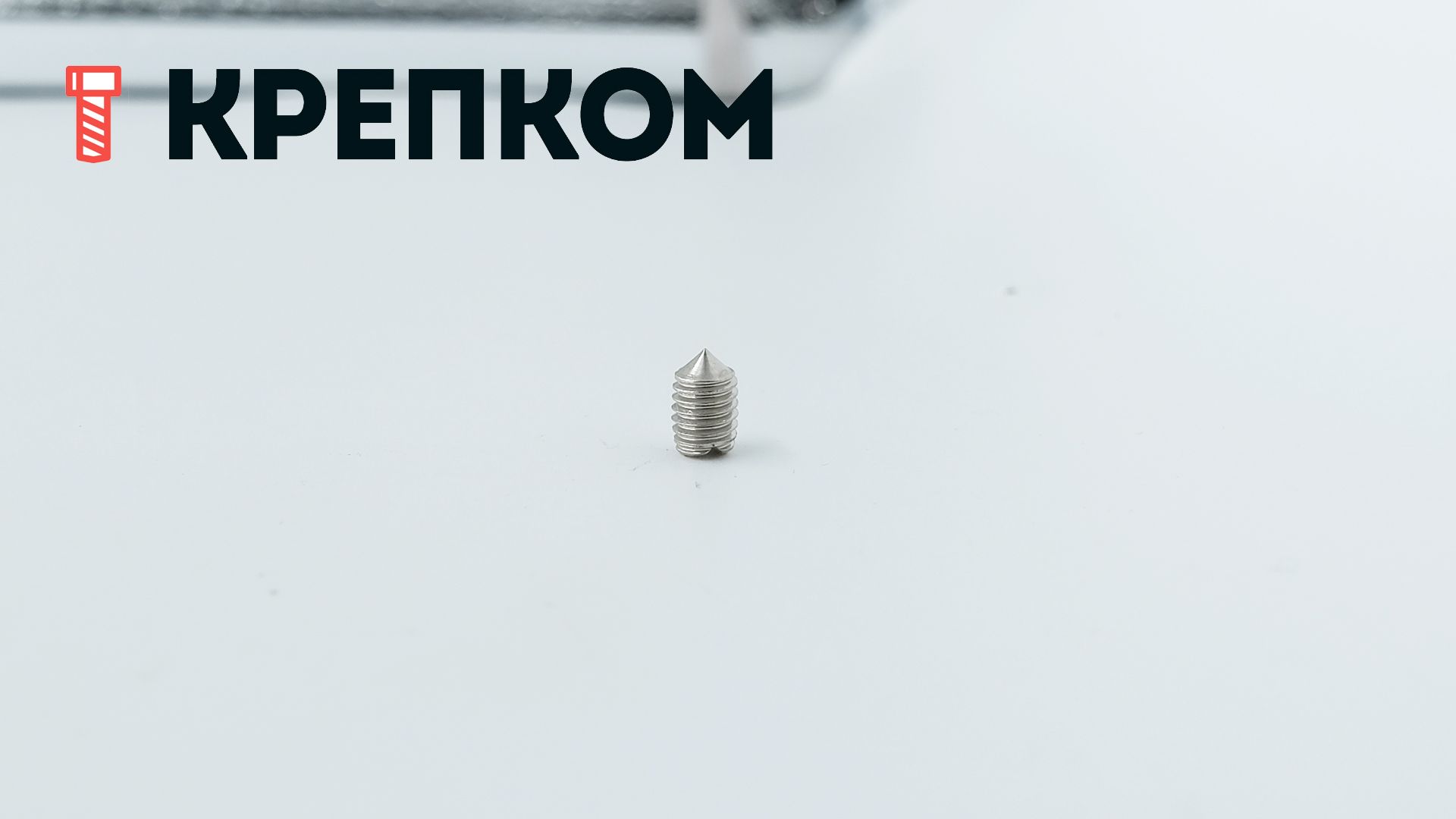

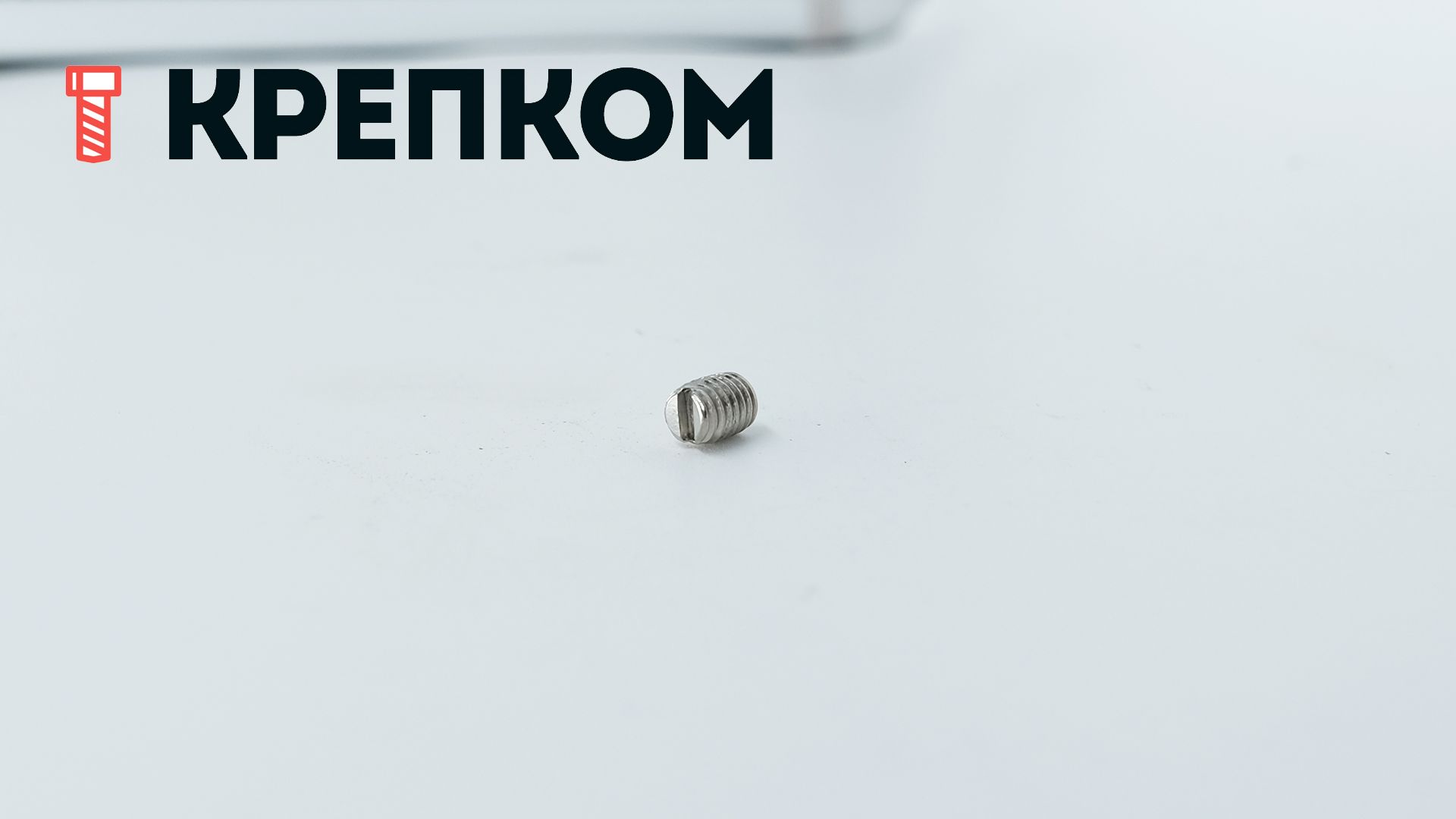

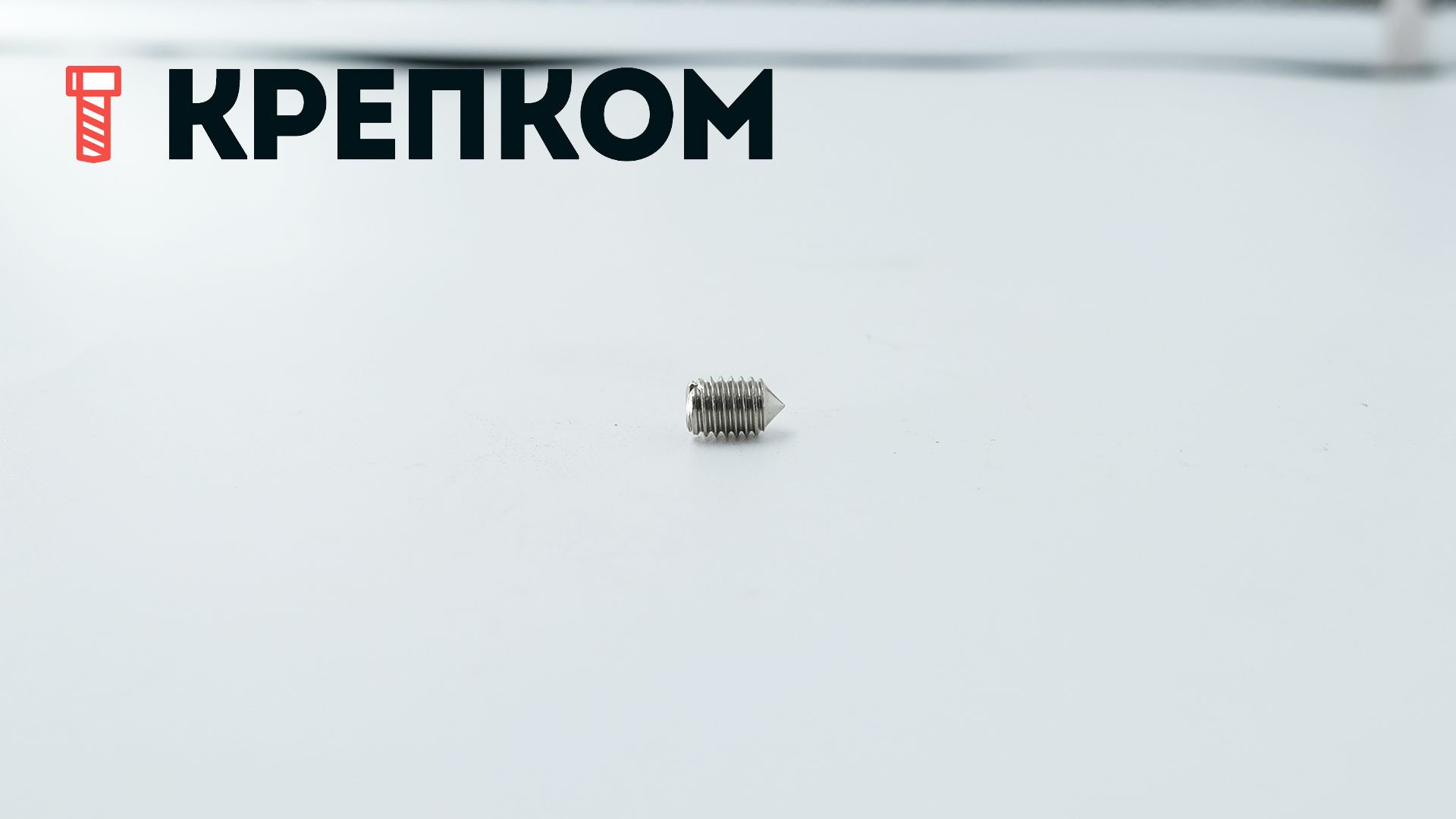

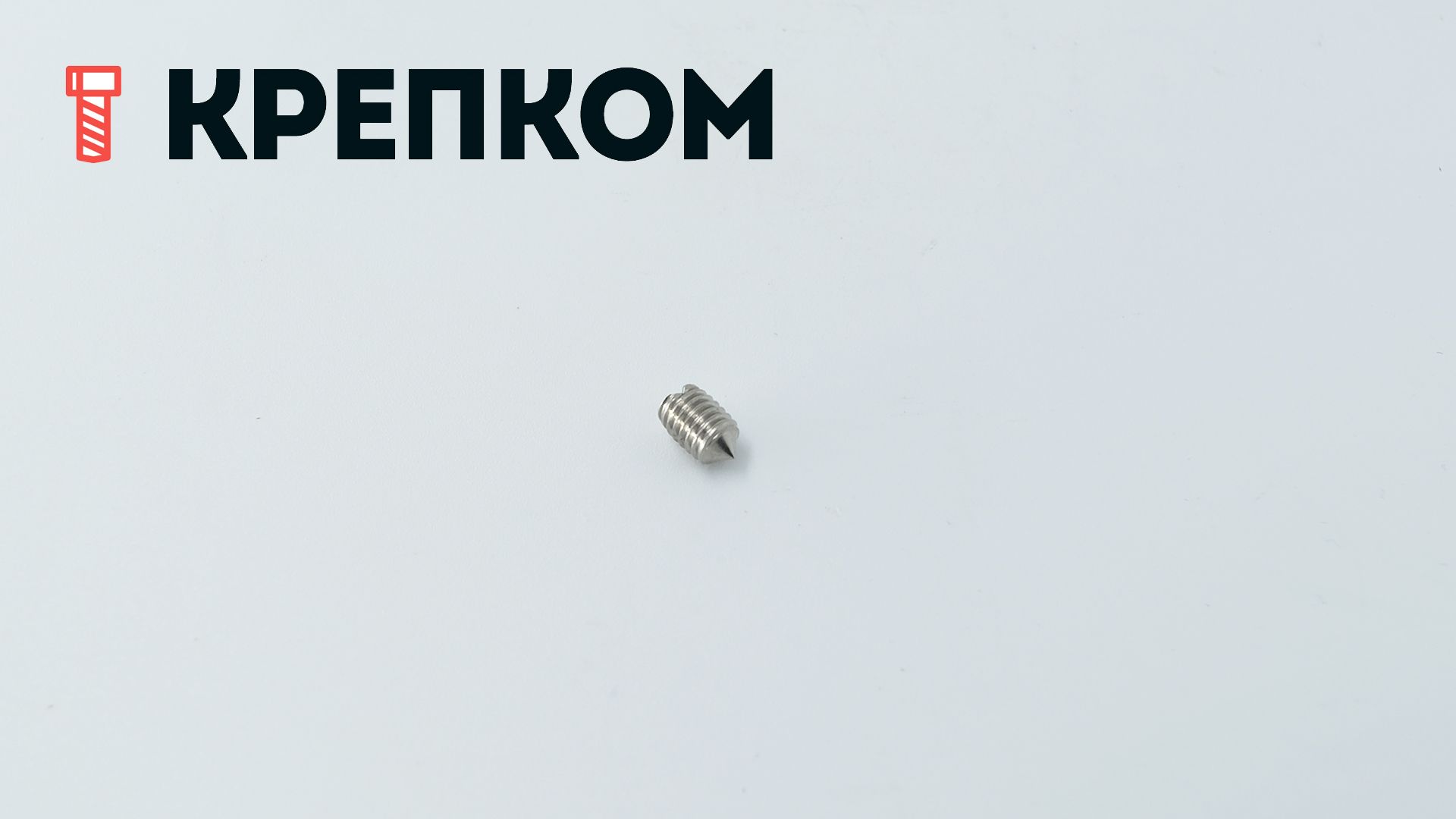

Винт установочный с коническим концом DIN 553 (ISO 7434), нержавеющая сталь А1
Ваш консультант Анастасия
8 (921) 091-15-13- Для фиксации взаимного расположения элементов и предотвращения смещения деталей относительно оси вала.
- Исполнение: DIN 553, с коническим концом и прямым шлицем (SL).
- Тип резьбы: метрическая с крупным шагом.
- Стопорение за счет силы трения между концом усеченного конуса и деталью (валом).
- Скрытый монтаж – отсутствие головки позволяет полностью скрыть крепеж в теле детали.
- Используется для соединений, не работающих на растяжение и не требующих высоких моментов затяжки.
- Нержавеющая сталь А1 гарантирует долгий срок службы на открытом воздухе и во влажной среде, повышенную твердость поверхности.
- Номинальный размер: от М1 до М12
- Длина: от 2 до 80 мм
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
- 1
- 2
Установочный стопорный винт, нержавеющий DIN 553 (ISO 7434) - это полнорезьбовой крепеж с коническим концом и прорезью под плоскую отвертку. Он позволяет не только скрепить металлические детали машин и механизмов, но и прочно зафиксировать их взаимное расположение друг относительно друга. Прижимное усилие передается через коническое острие, которое вклинивается в контактный материал. Его главное преимущество состоит в том, что он обладает высокой вращающей и осевой удерживающей способностью. Отсутствие головки позволяет полностью скрыть крепеж в теле детали.
Материал
Изготовлен из нержавеющей стали A1, которая обеспечивает высокую твердость поверхности, износостойкость резьбовой части, устойчивость к перепадам температур, но ее сопротивляемость коррозии ниже, чем у марок А2 и А4, что сокращает срок службы метиза в агрессивных средах.
Монтаж изделия
Шлицевой винт острый без головки монтируется в отверстие с резьбой первой из сопрягаемых деталей, а его усеченный конус сильно прижимается к нижней детали (валу), либо входит в коническое углубление, заранее подготовленное. При больших сдвигающих усилиях конус сажают в углубление, конусность которого на 1° меньше, что обеспечивает более плотную посадку и защиту от самоотвинчивания.
Применение
Широко используется в различных приборах, дверных и промышленных ручках, маховиках, душевых кабинках, газонокосилках и других механизмах.
Аналоги DIN 553
- ГОСТ 1476-93
- ISO 7434
Размеры
| Резьба d | М1,6 | М2 | М2,5 | М3 | М4 | М5 | М6 |
|
Ширина шлица n |
0,25 | 0,25 | 0,4 | 0,4 | 0,6 | 0,8 | 1 |
| Глубина шлица t | 0,56 | 0,64 | 0,72 | 0,8 | 1,12 | 1,28 | 1,6 |
|
Диаметр конического конца dt max |
0,16 | 0,2 | 0,25 | 0,3 | 0,4 | 0,5 | 1,5 |
| Шаг резьбы | 0,35 | 0,4 | 0,45 | 0,5 | 0,7 | 0,8 | 1 |
все размеры указаны в мм
Характеристики
-
Тип винтаУстановочный
-
DIN553
-
ГОСТ1476-93
-
ISO7434
-
Единицы измеренияшт
-
ШлицПрямой (SL)
-
МатериалНержавеющая сталь А1
-
Название на упаковке (ориг. название)Slotted grub screws with cone point
