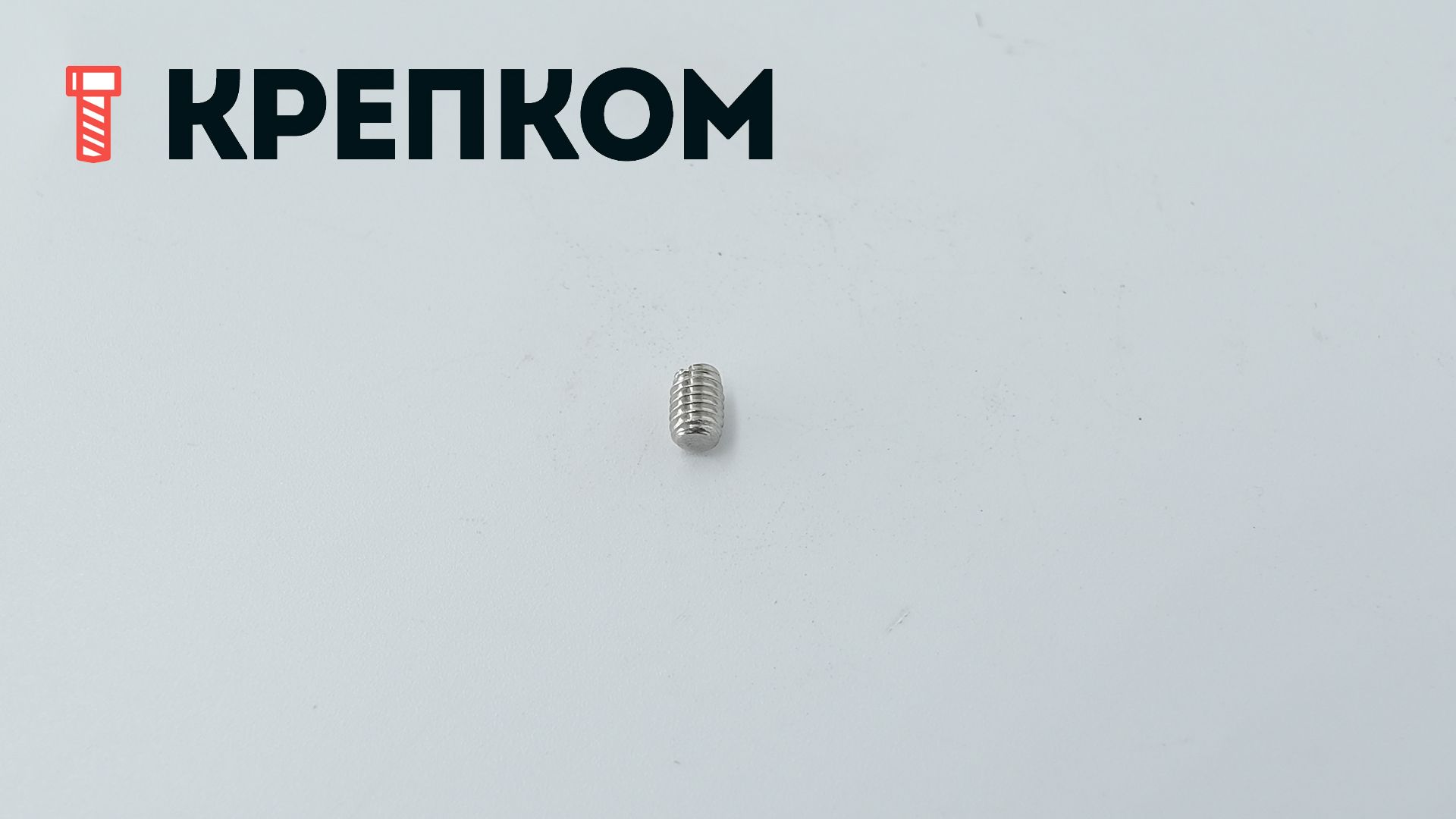

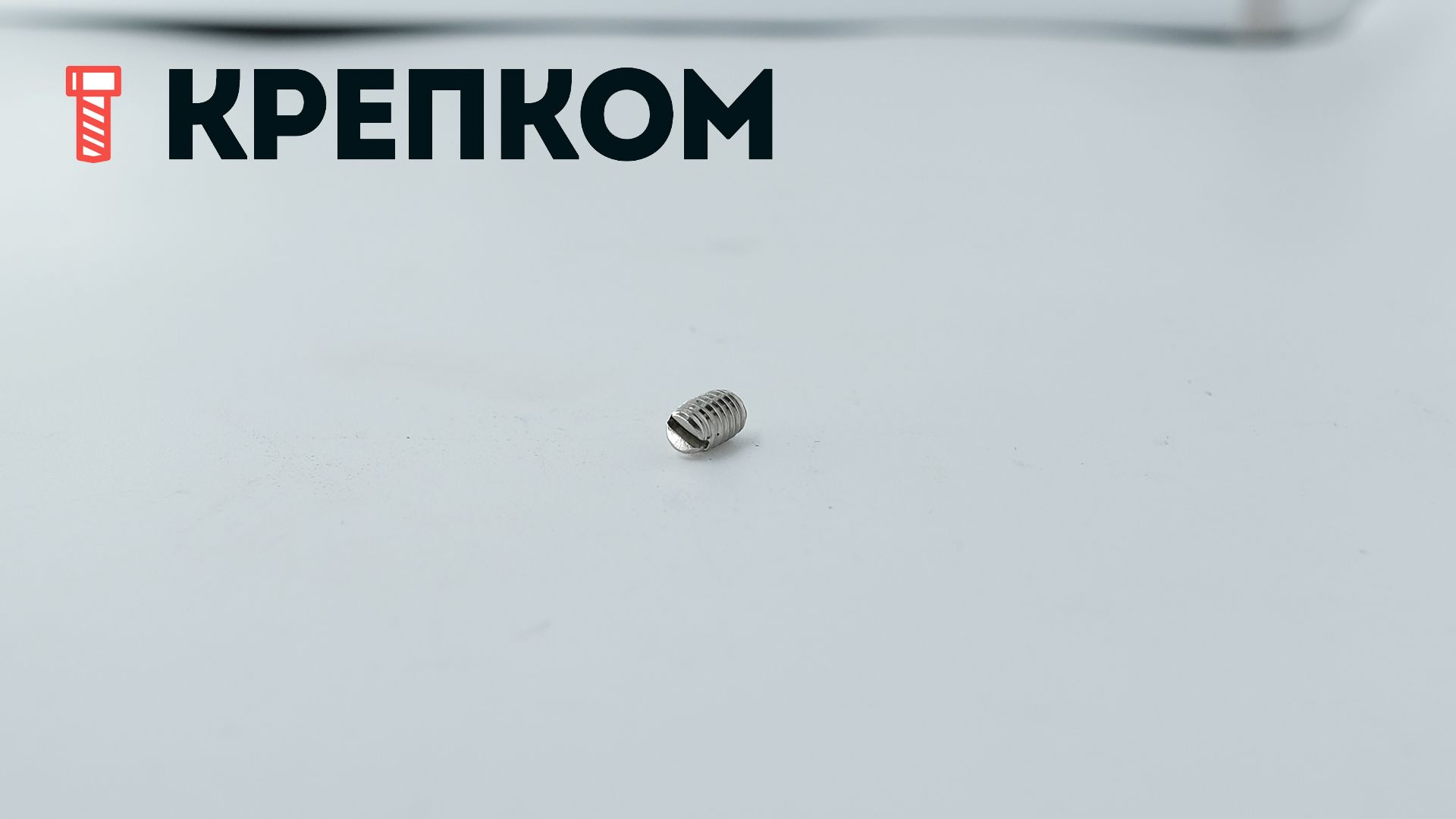

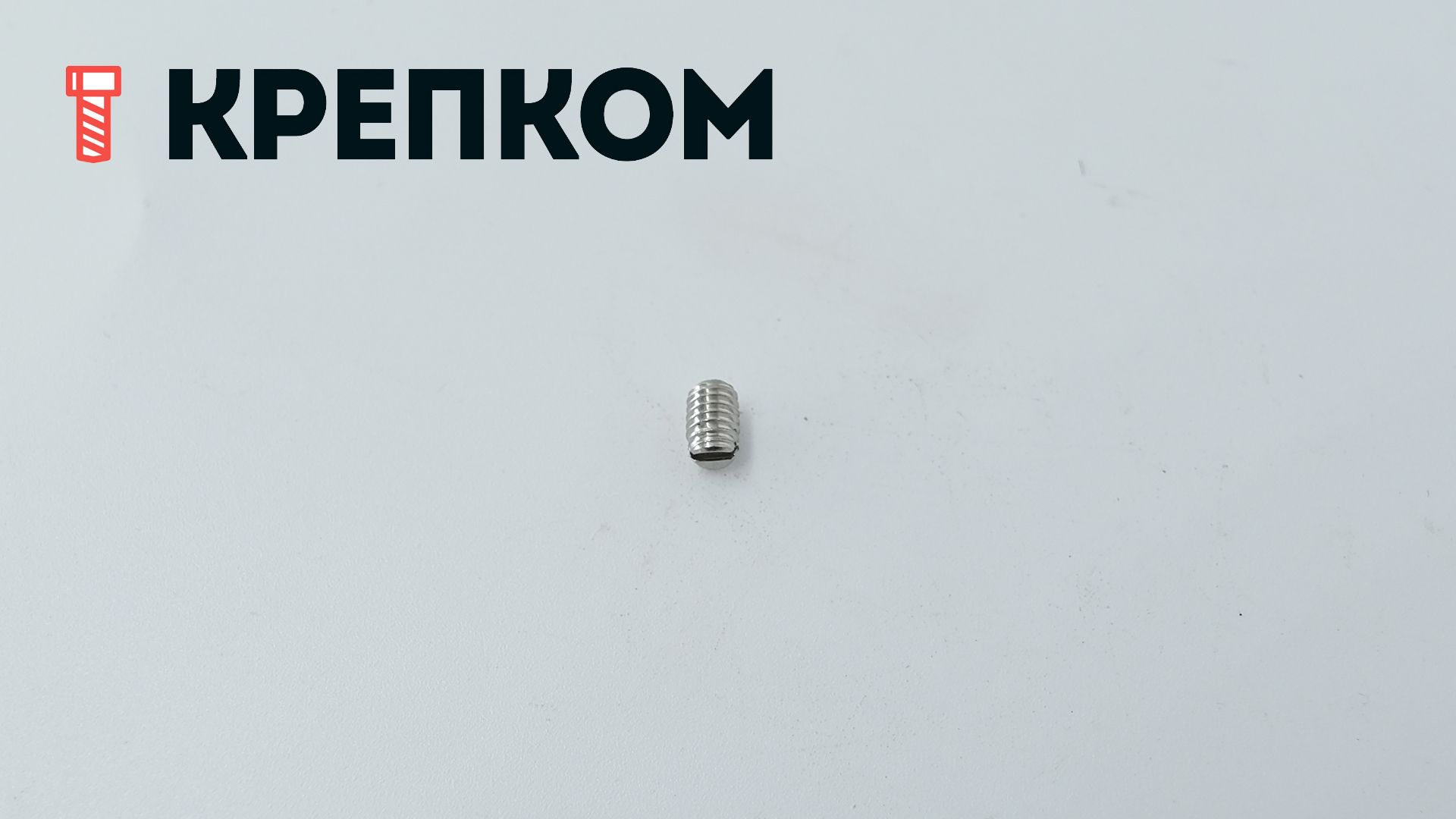

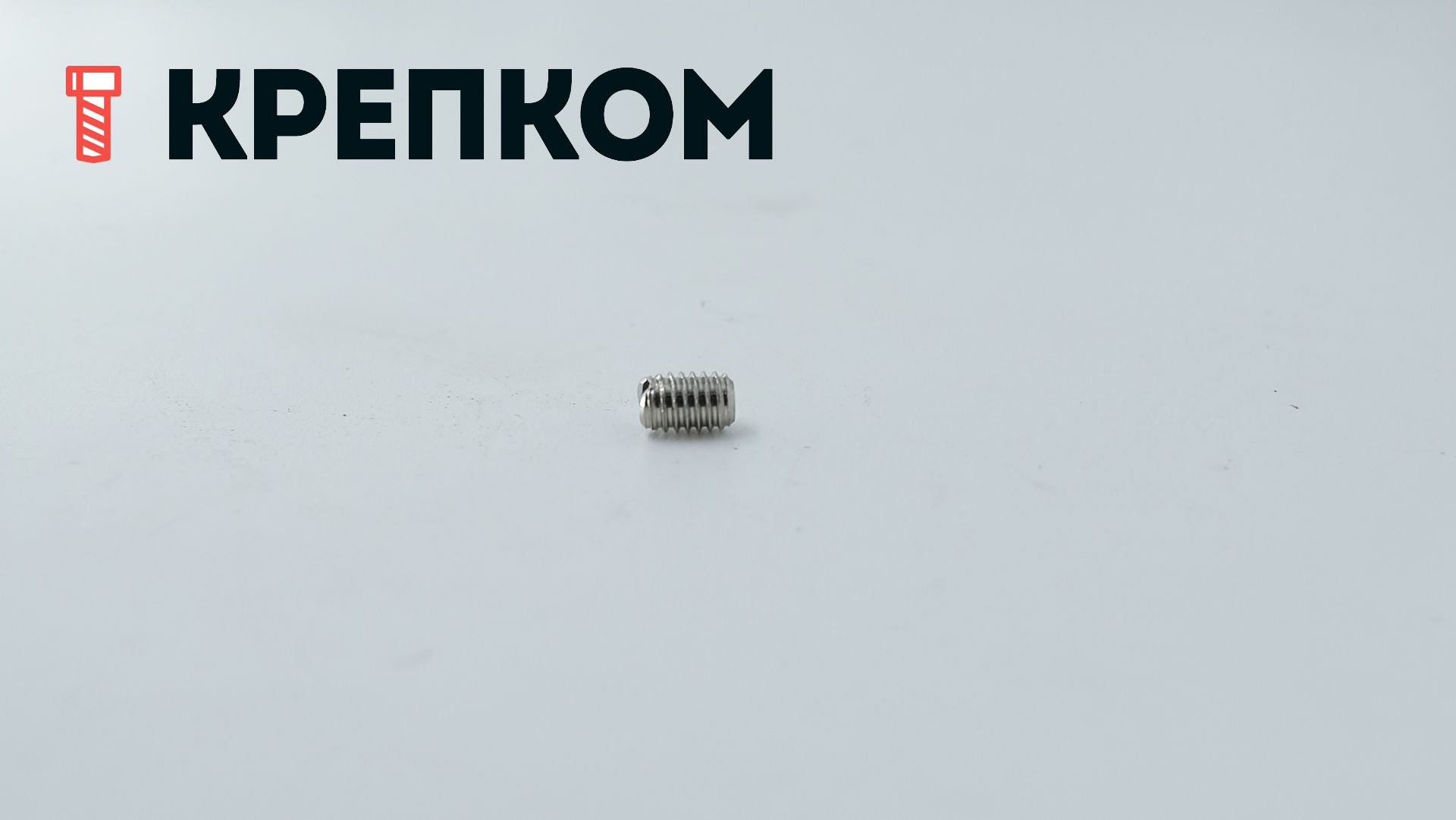

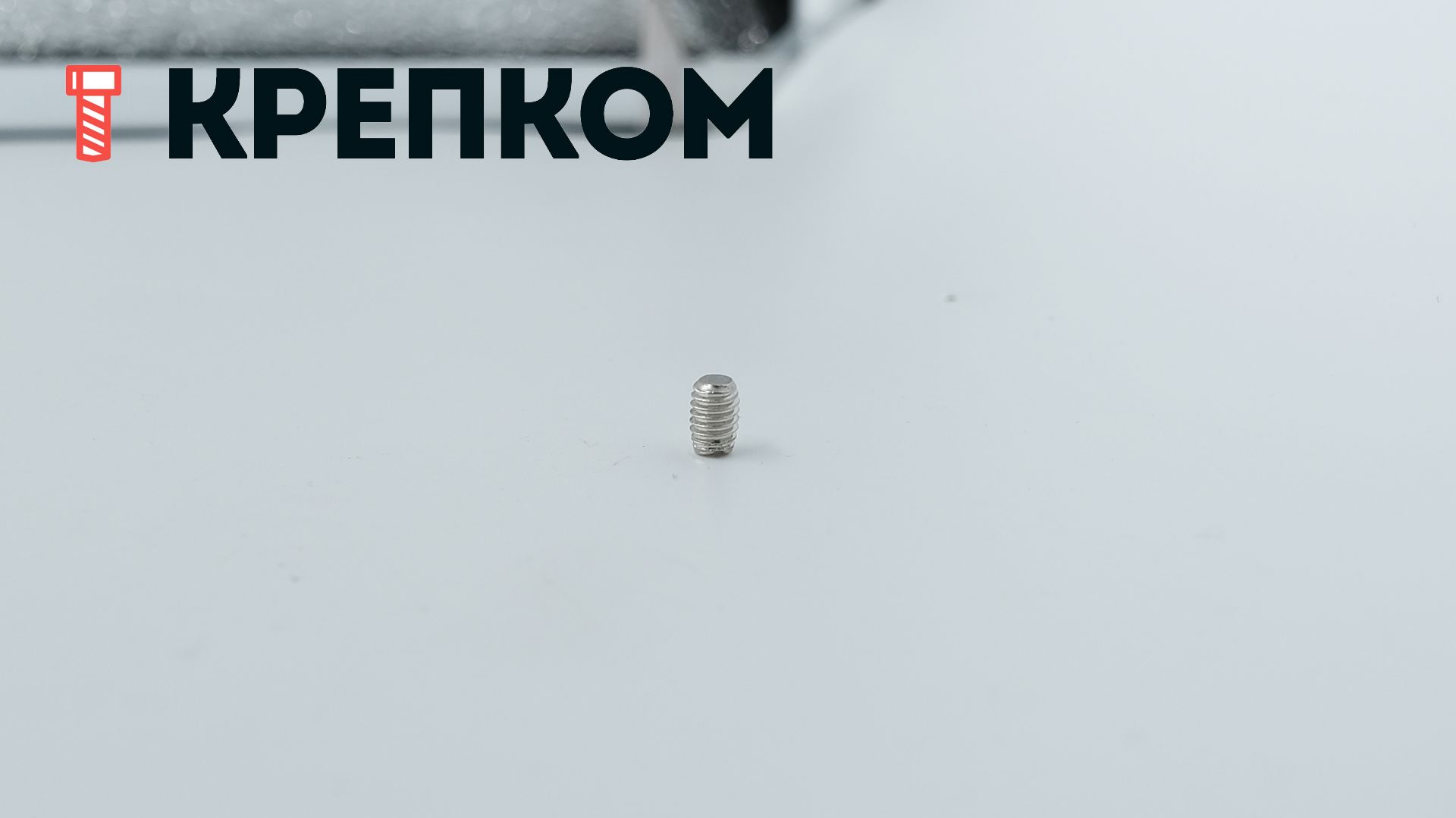

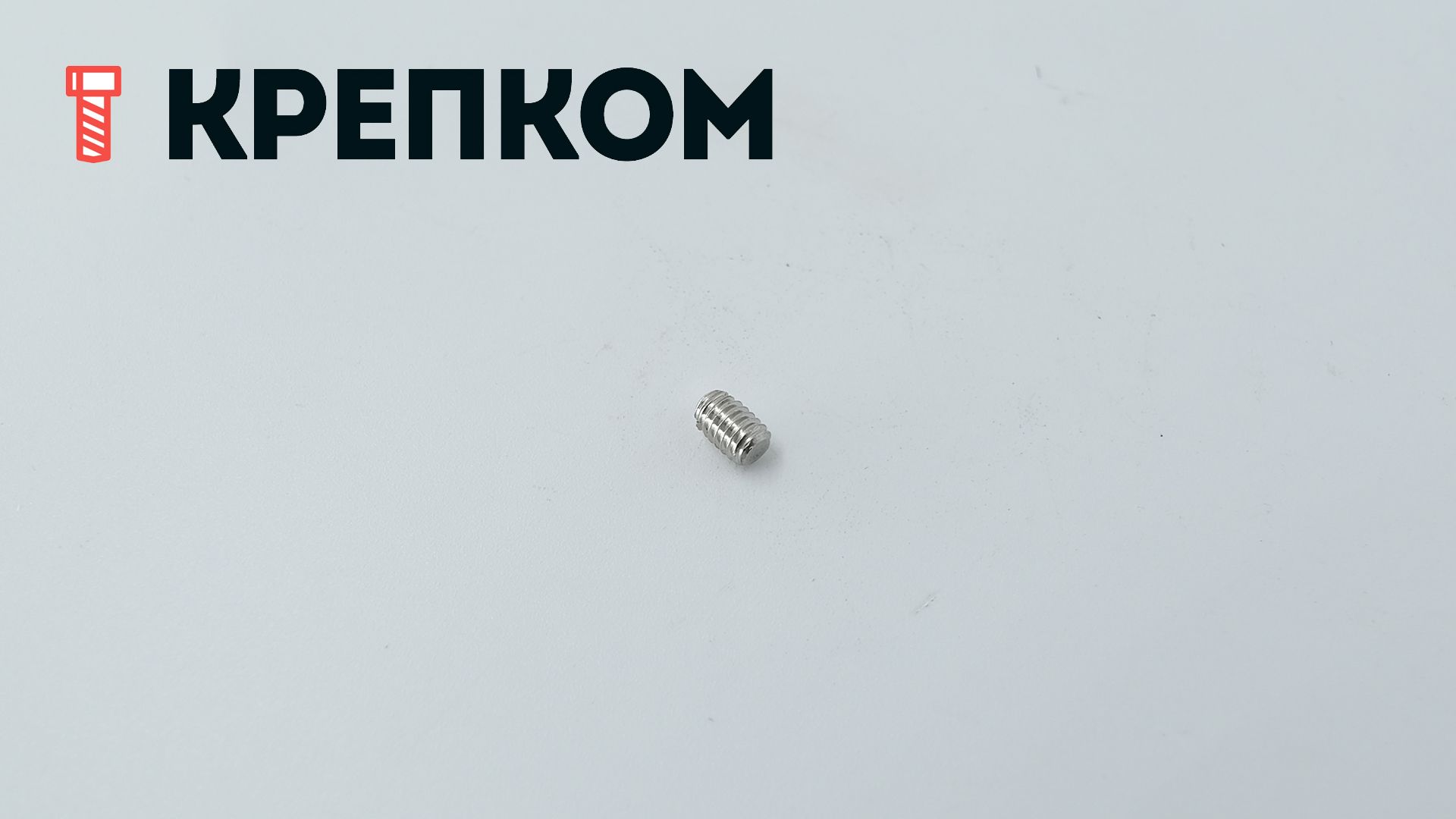

Винт установочный (стопорный) DIN 551, нержавеющая сталь А2

Код товара: WN00058253
Фото менеджера Анастасия

Ваш консультант Анастасия

8 (921) 091-15-13
  • Стопорный крепёж для фиксации компонентов без использования гайки и предотвращения смещения деталей относительно оси вала.
  • Форма: с плоским концом.
  • Тип шлица: прямой.
  • Стопорение за счёт силы трения между его концевой плоскостью и деталью (валом).
  • Наконечник обеспечивает большую площадь контакта с плоскими поверхностями, не повреждая их даже при частой регулировке.
  • Скрытый монтаж – отсутствие головки позволяет полностью скрыть крепёж в теле детали.
  • Нержавеющая сталь A2 – устойчивость к ржавчине в большинстве рабочих сред, экологическая чистота, термостойкость и долговечность крепления.
  • Метрическая крупная резьба от М1 до М12.
  • Длина от 2 до 80 мм.
Подробнее
Диаметр (мм)
Все
Длина (мм)

Длина измеряется по разному, обратите внимание на головку винта.

Все
Нет подходящего размера?

22 руб. / шт
27 руб. / шт
47 руб. / шт
12 руб. / шт
12 руб. / шт
14 руб. / шт
Цена обновляется
13 руб. / шт
13 руб. / шт
Цена обновляется
Цена обновляется
14 руб. / шт
18 руб. / шт
Цена обновляется
16 руб. / шт
Цена обновляется
Цена обновляется
12 руб. / шт
11 руб. / шт
12 руб. / шт
13 руб. / шт
Показать ещё
1 - 21 из 76 размеров
  • Нержавеющий установочный (стопорный) винт DIN 551 представляет собой укороченную резьбовую шпильку с плоским концом на одном торце и прямым шлицем Slotted на другом, который служит для передачи вращающего момента на метиз с помощью отвёртки или шуруповерта с битой. Крепёж предназначен для скрепления элементов конструкции и жёсткой фиксации их взаимного расположения друг относительно друга, а также закрепление различных деталей на вращающихся валах и осях. Применяется при сборке металлорежущих станков, мебельных изделий, моторов-редукторов, приборов, автомобилей и дверных замков.

    Использование для узлов со значительной нагрузкой ЗАПРЕЩЕНО!!!

    Аналоги DIN 551:

    • ISO 4766.
    • ГОСТ 1477-93.

    Материал

    Шлицевой винт с плоским концом изготовлен из нержавеющей стали А2 класса прочности 70, которая наделила его не только антикоррозионными свойствами и долгим сроком службы во влажной среде, но также и высокой механической прочностью. Разрушающая нагрузка - 700 Н/мм², предел текучести - 450 Н/мм². Изделие выдерживает температуру окружающей среды от -200ºС до критически высоких +425ºС

    Преимущества

    • Полностью исключает проворачивание или смещение элементов механизмов или агрегатов.
    • Простой монтаж, не требующий применения дополнительных инструментов.
    • Устанавливается только в отверстие с резьбой (например, крепление шестерни на вал).
    • Плоская конфигурация торца обеспечивает деталям прочное крепление.
    • Может работать при больших перепадах температур.
    • Высокая прочность и срок эксплуатации.

    Монтаж/установка

    Стопорный винт вкручивается в отверстие до упора и стопорится за счёт высокого момента затяжки, при этом его наконечник специальной формы (как у резьбовой шпильки) прижимается к нижней детали, обеспечивая неподвижность соединения. Отсутствие головки позволяет вкрутить метиз заподлицо с поверхностью либо немного утопить в материал, чтобы ничто не могло повредить его.

    Установка совместно с гайкой НЕ предусмотрена!!!

    Размеры

    DIN 553 винт установочный (стопорный) с плоским концом - чертеж

    Резьба М1 М1,4 М1,6 М2 М2,5 М3 М3,5
    Ширина шлица головки винта n 0,2 0,2 0,25 0,25 0,4 0,4 0,5
    Глубина шлица t 0,4 0,48 0,56 0,64 0,72 0,8 0,9
    Диаметр плоского конца dp (max) 0,5 0,7 0,8 1 1,5 2 2,2

    Резьба М4 М5 М6 М8 М10 М12
    Ширина шлица головки винта n 0,6 0,8 1 1,2 1,6 2
    Глубина шлица t 1,12 1,28 1,6 2 2,4 2,8
    Диаметр плоского конца dp (max) 2,5 3,5 4 5,5 7 8,5

    все размеры указаны в мм

    Характеристики

    • Тип винта
      Установочный
    • DIN
      551
    • ГОСТ
      1477-93
    • ISO
      4766
    • Единицы измерения
      шт
    • Шлиц
      Прямой (SL)
    • Размер шага резьбы
      Крупный (обычный)
    • Материал
      Нержавеющая сталь А2
    • Название на упаковке (ориг. название)
      Slotted grub screws with flat point
    * Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара. Представленная информация не является публичной офертой
