Винт установочный DIN 916 (ISO 4029) с засверленным концом, нержавеющая сталь А4
Ваш консультант Анастасия
8 (921) 091-15-13- Для предотвращения взаимного смещения деталей или насаженных на вал шестерен, подшипников, колец, втулок.
- Полная метрическая резьба, шаг крупный, поле допуска 6g, класс точности А.
- Стандарт DIN 916, с засверленным концом (внутренним конусом - чашкой).
- Глубокое отверстие под ключ-шестигранник для передачи высокого момента затяжки.
- Крепеж проходит через резьбовое отверстие во внешнем объекте и прижимается к внутреннему.
- На незакаленных поверхностях обеспечивается высокая удерживающая способность.
- Отсутствие шляпки или головки позволяет полностью вкручивать крепеж в тело детали.
- Нержавеющая сталь А4 – для использования в химически агрессивных средах (кислоты, щелочи, растворители, хлориды) и в условиях высоких температур.
- Номинальный диаметр: от М1,4 до М24
- Длина: от 2 до 100 мм

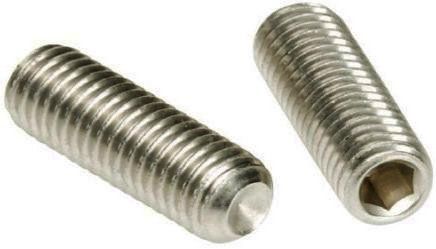

Винт установочный под шестигранник, нержавеющий DIN 916 (ISO 4029) – цилиндрический резьбовой стержень без головки, с засверленным коническим углублением с одного торца и шестигранным гнездом с другого. Применяется при сборке машин, механизмов, приборов, станков, агрегатов обработки пищи, медицинского оборудования и конструкций, контактирующих с химически агрессивными веществами.
Материал изготовления
Винт с засверленным концом из нержавеющей стали А4 может эксплуатироваться в таких агрессивных средах, как хлористые растворы, кислоты, щелочь и морская вода. Хромоникельмолибденовая сталь А4 наделила его высокой механической прочностью, поверхностной твердостью и расширила допустимый температурный диапазон эксплуатации от -60°С до +450°С.
Назначение
Данный вид стопорного винта без головки используется в случае, когда необходимо жестко зафиксировать положение одной детали относительно другой. Устойчивый стопорящий эффект в отверстии обеспечивает нажимной конец в виде засверленного конусного углубления. Для передачи крепежу высокого момента затяжки применяется ключ-шестигранник.
Аналоги DIN 916:
- ГОСТ 28964-91
- ISO 4029
Размеры:
| Резьба d | М1,6 | М1,8 | М2 | М2,5 | М3 | М4 | М5 |
| Размер под ключ s | 0,7 | 0,7 | 0,9 | 1,3 | 1,5 | 2 | 2,5 |
| Диаметр внутреннего конуса dv max | 0,8 | 0,9 | 1 | 1,2 | 1,4 | 2 | 2,5 |
| Глубина шлица t min* | 0,7 | 0,8 | 0,8 | 1,2 | 1,2 | 1,5 | 2 |
| Глубина шлица t max* | 1,5 | 1,6 | 1,7 | 2 | 2 | 2,5 | 3 |
| Длина l min-max | 2-8 | 2-8 | 2-10 | 2,5-12 | 3-20 | 4-30 | 4-40 |
| Резьба d | М6 | М8 | М10 | М12 | М14 | М16 |
| Размер под ключ s | 3 | 4 | 5 | 6 | 6 | 8 |
| Диаметр внутреннего конуса dv max | 3 | 5 | 6 | 8 | 9 | 10 |
| Глубина шлица t min* | 2 | 3 | 4 | 4,8 | 5,6 | 6,4 |
| Глубина t max* | 3,5 | 5 | 6 | 8 | 9 | 10 |
| Длина l min-max | 5-50 | 6-80 | 8-80 | 10-80 | 20-50 | 16-100 |
все размеры указаны в мм
* - глубина шлица t зависит от длины винта, уточняйте при заказе
Характеристики
-
Тип винтаУстановочный
-
DIN916
-
ГОСТ28964-91
-
ISO4029
-
Единицы измеренияшт
-
ШлицШестигранник внутренний (HEX)
-
МатериалНержавеющая сталь А4
-
Название на упаковке (ориг. название)Hexagon socket set screws with cup point
