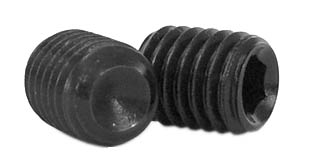

Винт установочный DIN 916 (ISO 4029) с засверленным концом, сталь 45Н
Код товара: WN00086586
Внешний вид товара может отличаться от представленного на изображении
Ваш консультант Владимир
7 (931) 348-45-86- Для предотвращения взаимного смещения деталей или насаженных на вал шестерен, подшипников, колец, втулок.
- Особенность: высокая удерживающая способность на валах и поверхностях из более мягкого металла.
- Высокопрочная углеродистая сталь 45Н с показателем твердости 450 HV (по Виккерсу).
- Глубокое отверстие под шестигранный ключ для передачи высокого момента затяжки.
- Засверленный конец служит для лучшей фиксации на принимающем компоненте.
- Отсутствие головки позволяет целиков вкрутить крепеж в совмещенные резьбовые отверстия.
- Резьба подвергнута закалке для повышения износостойкости.
- Поверхность: черная оксидированная
- Номинальный диаметр: от М1,4 до М24
- Длина: от 2,5 до 100 мм
Вариации товара
Полезные материалы и статьи
Описание стандарта DIN 916
Стандарт ГОСТ 28964-91 в PDF
Виды и назначение установочных винтов
Защитные покрытия крепежа - оксидирование
Таблица соответствия твердости и класса прочности крепежа
Оксидированная сталь - совместимость с другими металлами, таблица
Моменты затяжки метрических винтов, таблица
Виды винтов, головки и шлицы (видео)
Код товара
Диаметр (мм)
Длина (мм)
Шаг резьбы (мм)
Наличие
Цена
Фасовка
Количество
Код товара
Диаметр (мм)
Длина (мм)
Шаг резьбы (мм)
Наличие
Цена
Фасовка
Количество
Винт установочный с засверленным концом М2х2,5 DIN 916 (ISO 4029), сталь 45Н
Диаметр (мм)
2
Длина (мм)
2,5
Шаг резьбы (мм)
0,4
Диаметр (мм)
2
2
Длина (мм)
2,5
2,5
Шаг резьбы (мм)
0,4
0,4
38
шт
36
руб.
1 шт
Винт установочный с засверленным концом М2х3 DIN 916 (ISO 4029), сталь 45Н
Диаметр (мм)
2
Длина (мм)
3
Шаг резьбы (мм)
0,4
Диаметр (мм)
2
2
Длина (мм)
3
3
Шаг резьбы (мм)
0,4
0,4
9
руб.
1 шт
Винт установочный с засверленным концом М2х4 DIN 916 (ISO 4029), сталь 45Н
Диаметр (мм)
2
Длина (мм)
4
Шаг резьбы (мм)
0,4
Диаметр (мм)
2
2
Длина (мм)
4
4
Шаг резьбы (мм)
0,4
0,4
3125
шт
14
руб.
1 шт
Винт установочный с засверленным концом М2х5 DIN 916 (ISO 4029), сталь 45Н
Диаметр (мм)
2
Длина (мм)
5
Шаг резьбы (мм)
0,4
Диаметр (мм)
2
2
Длина (мм)
5
5
Шаг резьбы (мм)
0,4
0,4
9
руб.
1 шт
Винт установочный с засверленным концом М2х6 DIN 916 (ISO 4029), сталь 45Н
Диаметр (мм)
2
Длина (мм)
6
Шаг резьбы (мм)
0,4
Диаметр (мм)
2
2
Длина (мм)
6
6
Шаг резьбы (мм)
0,4
0,4
9
руб.
1 шт
Винт установочный с засверленным концом М2,5х3 DIN 916 (ISO 4029), сталь 45Н
Диаметр (мм)
2,5
Длина (мм)
3
Шаг резьбы (мм)
0,45
Диаметр (мм)
2,5
2,5
Длина (мм)
3
3
Шаг резьбы (мм)
0,45
0,45
2824
шт
8
руб.
1 шт
Винт установочный с засверленным концом М2,5х4 DIN 916 (ISO 4029), сталь 45Н
Диаметр (мм)
2,5
Длина (мм)
4
Шаг резьбы (мм)
0,45
Диаметр (мм)
2,5
2,5
Длина (мм)
4
4
Шаг резьбы (мм)
0,45
0,45
6
руб.
1 шт
Винт установочный с засверленным концом М2,5х5 DIN 916 (ISO 4029), сталь 45Н
Диаметр (мм)
2,5
Длина (мм)
5
Шаг резьбы (мм)
0,45
Диаметр (мм)
2,5
2,5
Длина (мм)
5
5
Шаг резьбы (мм)
0,45
0,45
6
руб.
1 шт
Винт установочный с засверленным концом М2,5х6 DIN 916 (ISO 4029), сталь 45Н
Диаметр (мм)
2,5
Длина (мм)
6
Шаг резьбы (мм)
0,45
Диаметр (мм)
2,5
2,5
Длина (мм)
6
6
Шаг резьбы (мм)
0,45
0,45
2484
шт
21
руб.
1 шт
Винт установочный с засверленным концом М2,5х10 DIN 916 (ISO 4029), сталь 45Н
Диаметр (мм)
2,5
Длина (мм)
10
Шаг резьбы (мм)
0,45
Диаметр (мм)
2,5
2,5
Длина (мм)
10
10
Шаг резьбы (мм)
0,45
0,45
2590
шт
16
руб.
1 шт
Винт установочный с засверленным концом М3х3 DIN 916 (ISO 4029), сталь 45Н
Диаметр (мм)
3
Длина (мм)
3
Шаг резьбы (мм)
0,5
Диаметр (мм)
3
3
Длина (мм)
3
3
Шаг резьбы (мм)
0,5
0,5
583921
шт
3
руб.
1 шт
Винт установочный с засверленным концом М3х4 DIN 916 (ISO 4029), сталь 45Н
Диаметр (мм)
3
Длина (мм)
4
Шаг резьбы (мм)
0,5
Диаметр (мм)
3
3
Длина (мм)
4
4
Шаг резьбы (мм)
0,5
0,5
411308
шт
3
руб.
1 шт
Винт установочный с засверленным концом М3х5 DIN 916 (ISO 4029), сталь 45Н
Диаметр (мм)
3
Длина (мм)
5
Шаг резьбы (мм)
0,5
Диаметр (мм)
3
3
Длина (мм)
5
5
Шаг резьбы (мм)
0,5
0,5
434118
шт
5
руб.
1 шт
Винт установочный с засверленным концом М3х6 DIN 916 (ISO 4029), сталь 45Н
Диаметр (мм)
3
Длина (мм)
6
Шаг резьбы (мм)
0,5
Диаметр (мм)
3
3
Длина (мм)
6
6
Шаг резьбы (мм)
0,5
0,5
28272
шт
10
руб.
1 шт
Винт установочный с засверленным концом М3х8 DIN 916 (ISO 4029), сталь 45Н
Диаметр (мм)
3
Длина (мм)
8
Шаг резьбы (мм)
0,5
Диаметр (мм)
3
3
Длина (мм)
8
8
Шаг резьбы (мм)
0,5
0,5
452107
шт
5
руб.
1 шт
Винт установочный с засверленным концом М3х10 DIN 916 (ISO 4029), сталь 45Н
Диаметр (мм)
3
Длина (мм)
10
Шаг резьбы (мм)
0,5
Диаметр (мм)
3
3
Длина (мм)
10
10
Шаг резьбы (мм)
0,5
0,5
301355
шт
2
руб.
1 шт
Винт установочный с засверленным концом М3х12 DIN 916 (ISO 4029), сталь 45Н
Диаметр (мм)
3
Длина (мм)
12
Шаг резьбы (мм)
0,5
Диаметр (мм)
3
3
Длина (мм)
12
12
Шаг резьбы (мм)
0,5
0,5
610530
шт
6
руб.
1 шт
Винт установочный с засверленным концом М3х16 DIN 916 (ISO 4029), сталь 45Н
Диаметр (мм)
3
Длина (мм)
16
Шаг резьбы (мм)
0,5
Диаметр (мм)
3
3
Длина (мм)
16
16
Шаг резьбы (мм)
0,5
0,5
49918
шт
11
руб.
1 шт
Винт установочный с засверленным концом М3х20 DIN 916 (ISO 4029), сталь 45Н
Диаметр (мм)
3
Длина (мм)
20
Шаг резьбы (мм)
0,5
Диаметр (мм)
3
3
Длина (мм)
20
20
Шаг резьбы (мм)
0,5
0,5
49146
шт
16
руб.
1 шт
Винт установочный с засверленным концом М3х25 DIN 916 (ISO 4029), сталь 45Н
Диаметр (мм)
3
Длина (мм)
25
Шаг резьбы (мм)
0,5
Диаметр (мм)
3
3
Длина (мм)
25
25
Шаг резьбы (мм)
0,5
0,5
47800
шт
12
руб.
1 шт
Винт установочный с засверленным концом М4х4 DIN 916 (ISO 4029), сталь 45Н
Диаметр (мм)
4
Длина (мм)
4
Шаг резьбы (мм)
0,7
Диаметр (мм)
4
4
Длина (мм)
4
4
Шаг резьбы (мм)
0,7
0,7
814726
шт
1
руб.
1 шт
Показать ещё

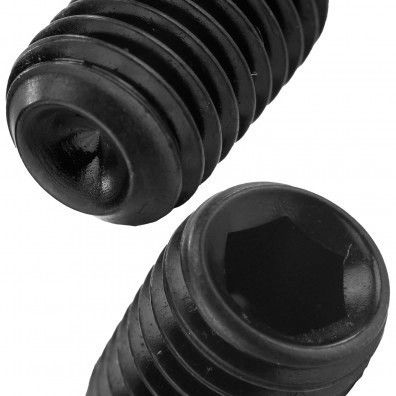

Винт установочный черный DIN 916 (ISO 4029) – резьбовой крепеж в виде шпильки с шестигранным гнездом на одном торце и засверленным коническим углублением на другом. Выполнен из углеродистой стали, закален до высокой прочности (12.9) и твердости поверхности (45H). Оксидная пленка защищает сталь от негативного воздействия внешней среды. Широко используется для соединения деталей в различных механизмах от машин и станков до приборов и часов.
Назначение и принцип действия
Используется в тех случаях, когда требуется прочно зафиксировать положение одной детали относительно другой, например, зафиксировать шестерню на валу, предотвратив ее осевое смещение. Устойчивое стопорение обеспечивается путем тугой затяжки метиза и специальной формы конца в виде внутреннего (вогнутого) конуса, который вдавливается в металл основания и тем самым крепко фиксируется на дне глухого отверстия.
Преимущества
Стопорный установочный винт с засверленным концом обеспечивает долговечное, высоконадежное соединение, не ослабевающее со временем и под воздействием динамических и вибрационных нагрузок. Шлиц под ключ-шестигранник позволяет максимально усилить затяжку, а имеющийся у него наконечник наиболее устойчив к износу при сильном сцеплении.
Аналоги DIN 916
- ГОСТ 28964-91
- ISO 4029
Размеры
| Резьба d | М1,4 | М1,6 | М1,8 | М2 | М2,5 | М3 | М4 | М5 |
| Размер под ключ s | 0,7 | 0,7 | 0,7 | 0,9 | 1,3 | 1,5 | 2 | 2,5 |
| Диаметр внутреннего конуса dw max | 0,7 | 0,8 | 0,9 | 1 | 1,2 | 1,4 | 2 | 2,5 |
| Глубина шлица t min* | 0,6 | 0,7 | 0,8 | 0,8 | 1,2 | 1,2 | 1,5 | 2 |
| Глубина шлица t max* | 1,4 | 1,5 | 1,6 | 1,7 | 2 | 2 | 2,5 | 3 |
| Длина l min-max | 2-6 | 2-8 | 2-8 | 2-10 | 2,5-12 | 3-20 | 4-30 | 4-40 |
| Резьба d | М6 | М8 | М10 | М12 | М14 | М16 | М20 | М24 |
| Размер под ключ s | 3 | 4 | 5 | 6 | 6 | 8 | 10 | 12 |
| Диаметр внутреннего конуса dw max | 3 | 5 | 6 | 8 | 9 | 10 | 14 | 16 |
| Глубина шлица t min* | 2 | 3 | 4 | 4,8 | 5,6 | 6,4 | 8 | 10 |
| Глубина шлица t max* | 3,5 | 5 | 6 | 8 | 9 | 10 | 12 | 15 |
| Длина l min-max | 5-50 | 6-80 | 8-80 | 10-80 | 20-50 | 16-100 | 20-90 | 30-100 |
все размеры указаны в мм
* - глубина шлица t зависит от длины винта, уточняйте при заказе
Характеристики
-
Тип винтаУстановочный
-
DIN916
-
ГОСТ28964-91
-
ISO4029
-
Единицы измеренияшт
-
ШлицШестигранник (HEX)
-
Размер шага резьбыКрупный (обычный)
-
Угол конуса головки, град120
-
Класс прочности12.9
-
МатериалСталь 45
-
Название на упаковке (ориг. название)Hexagon socket set screws with cup point
