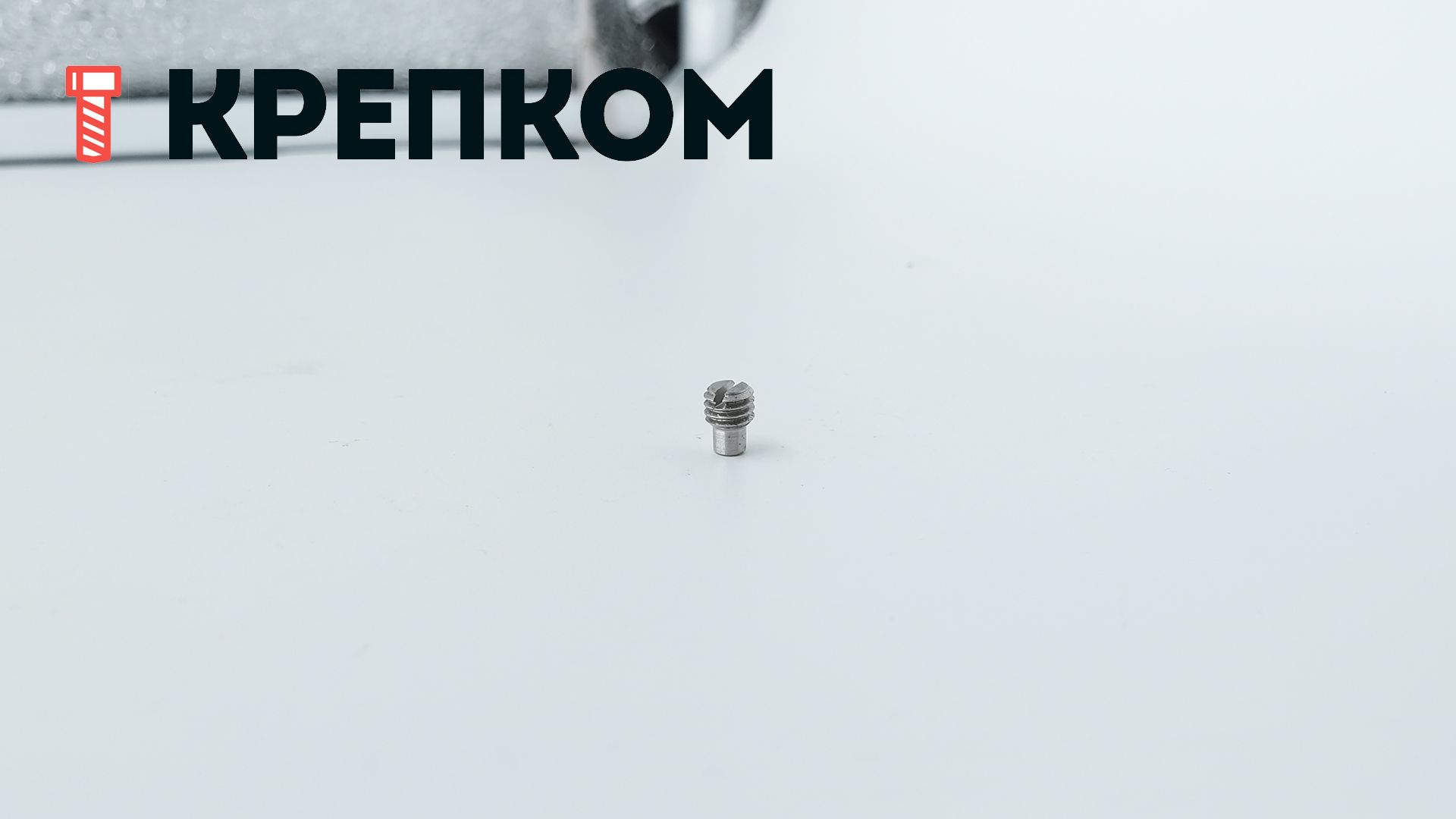

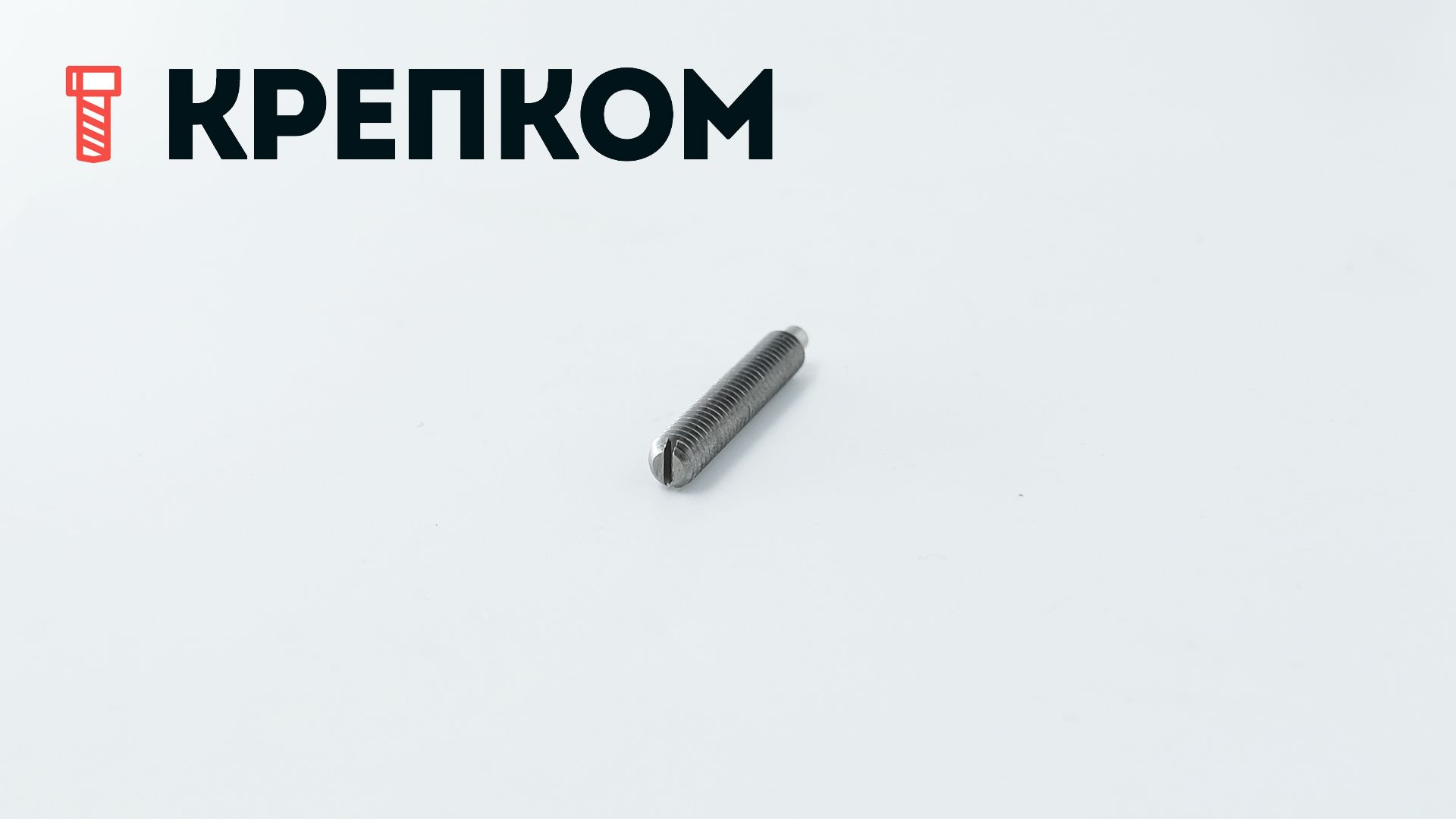

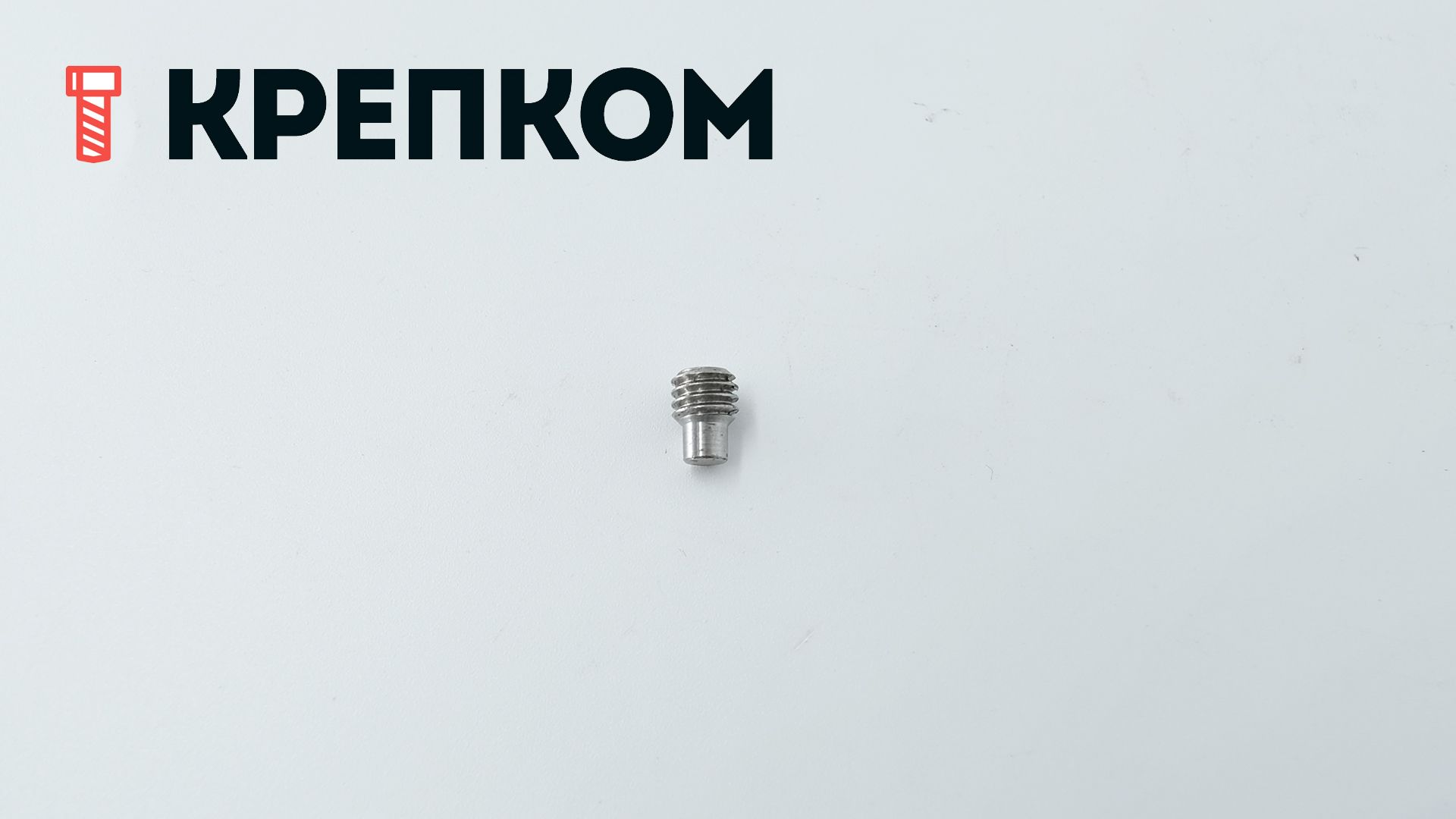

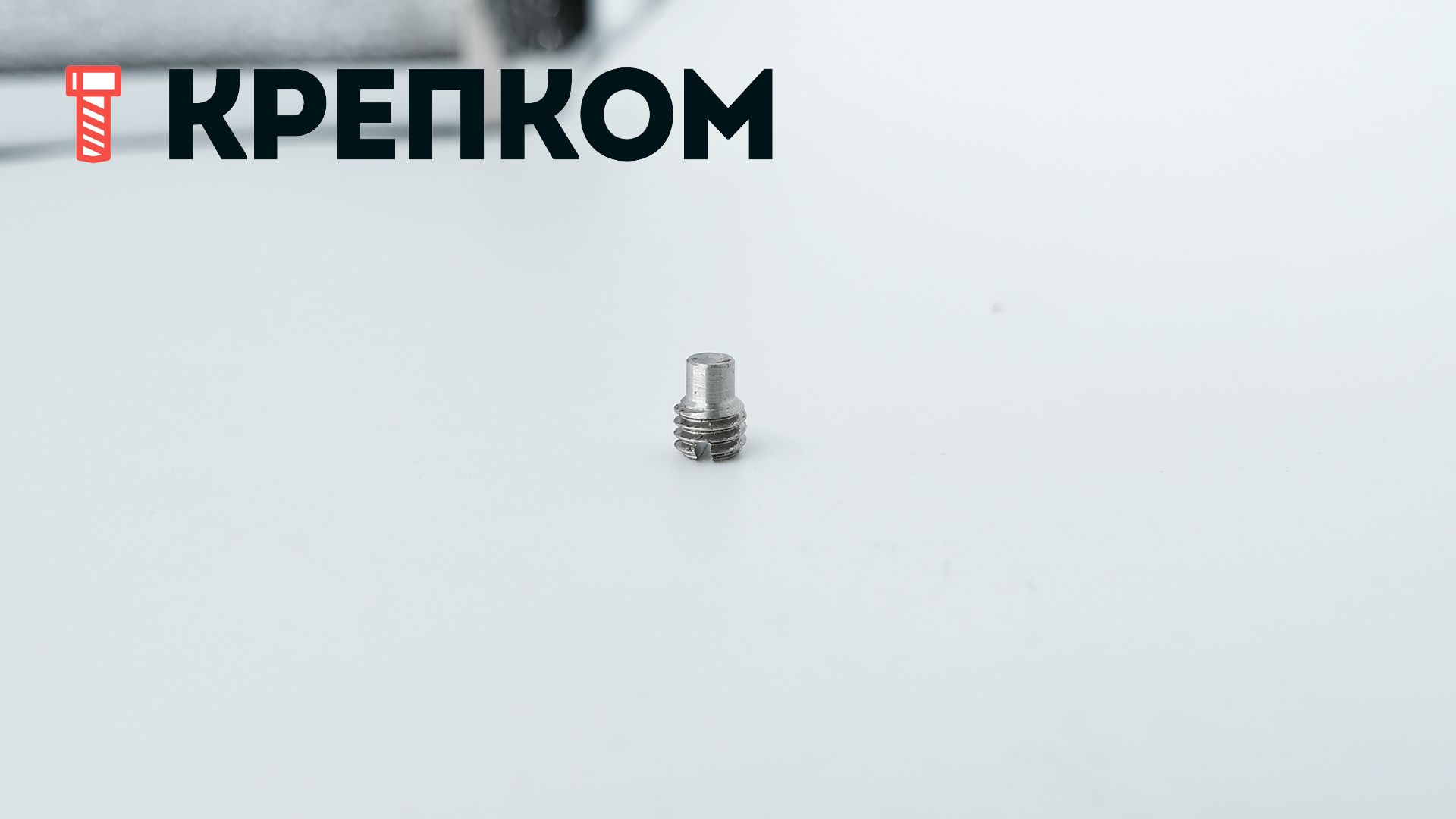

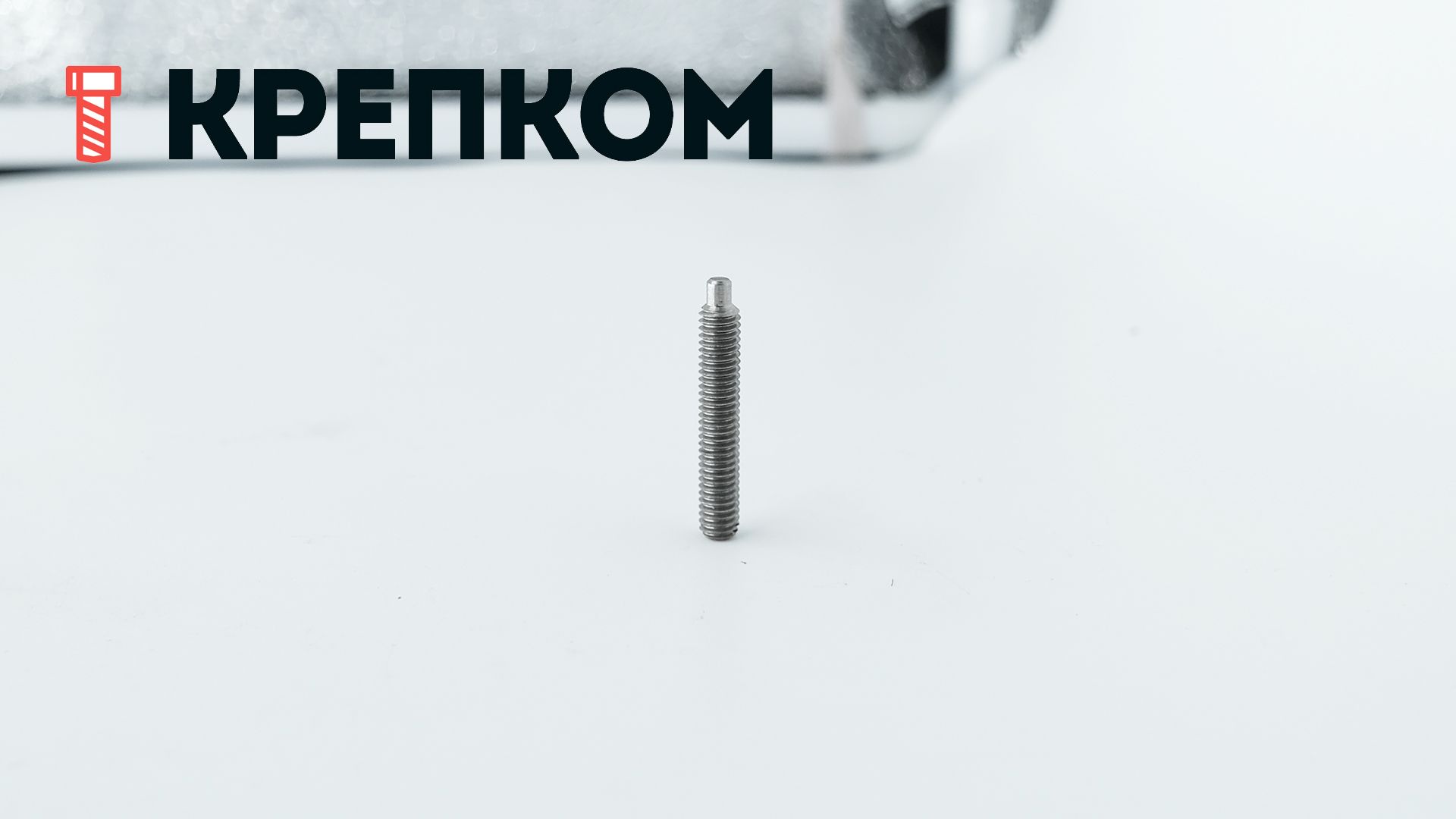

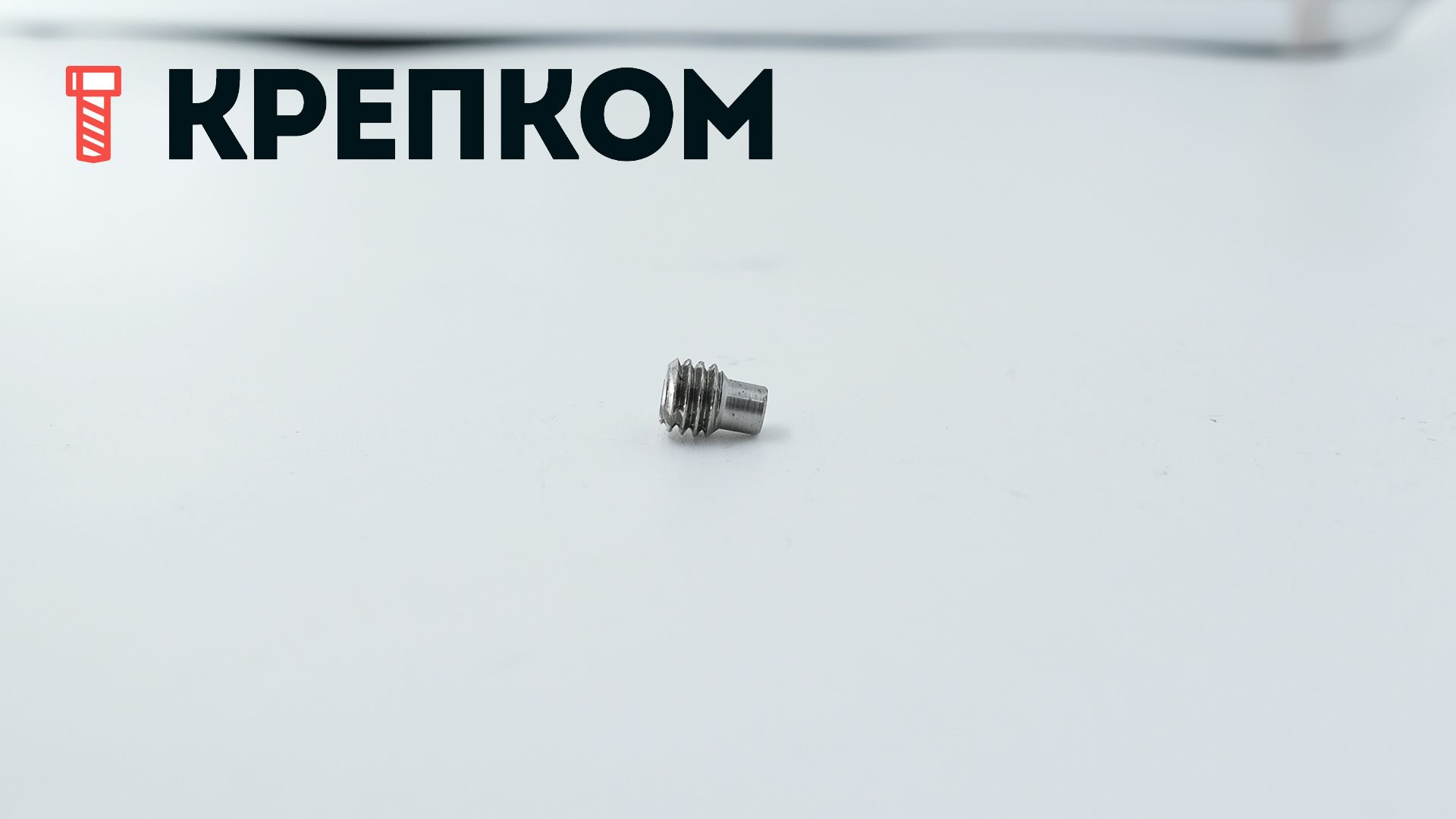

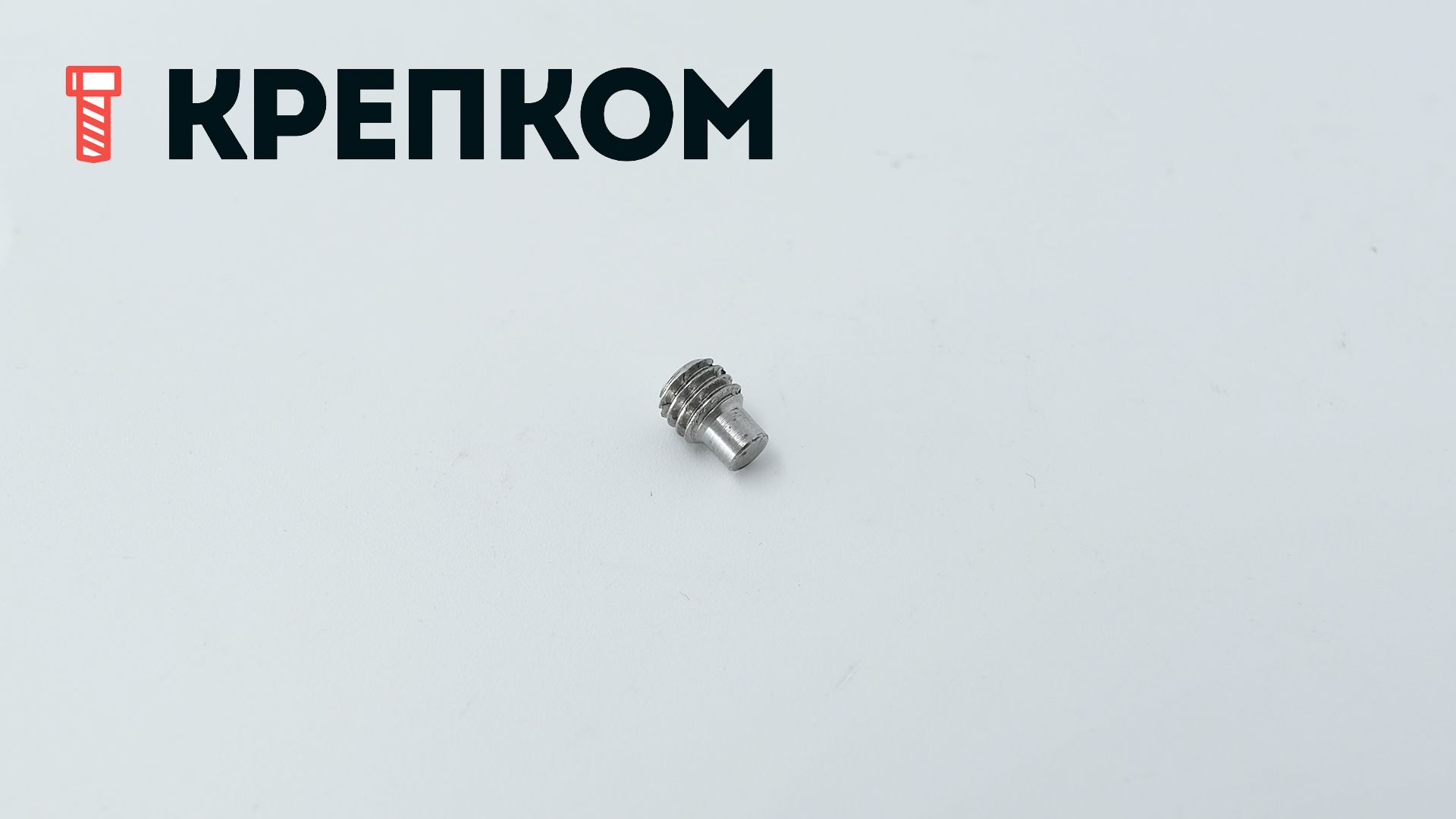

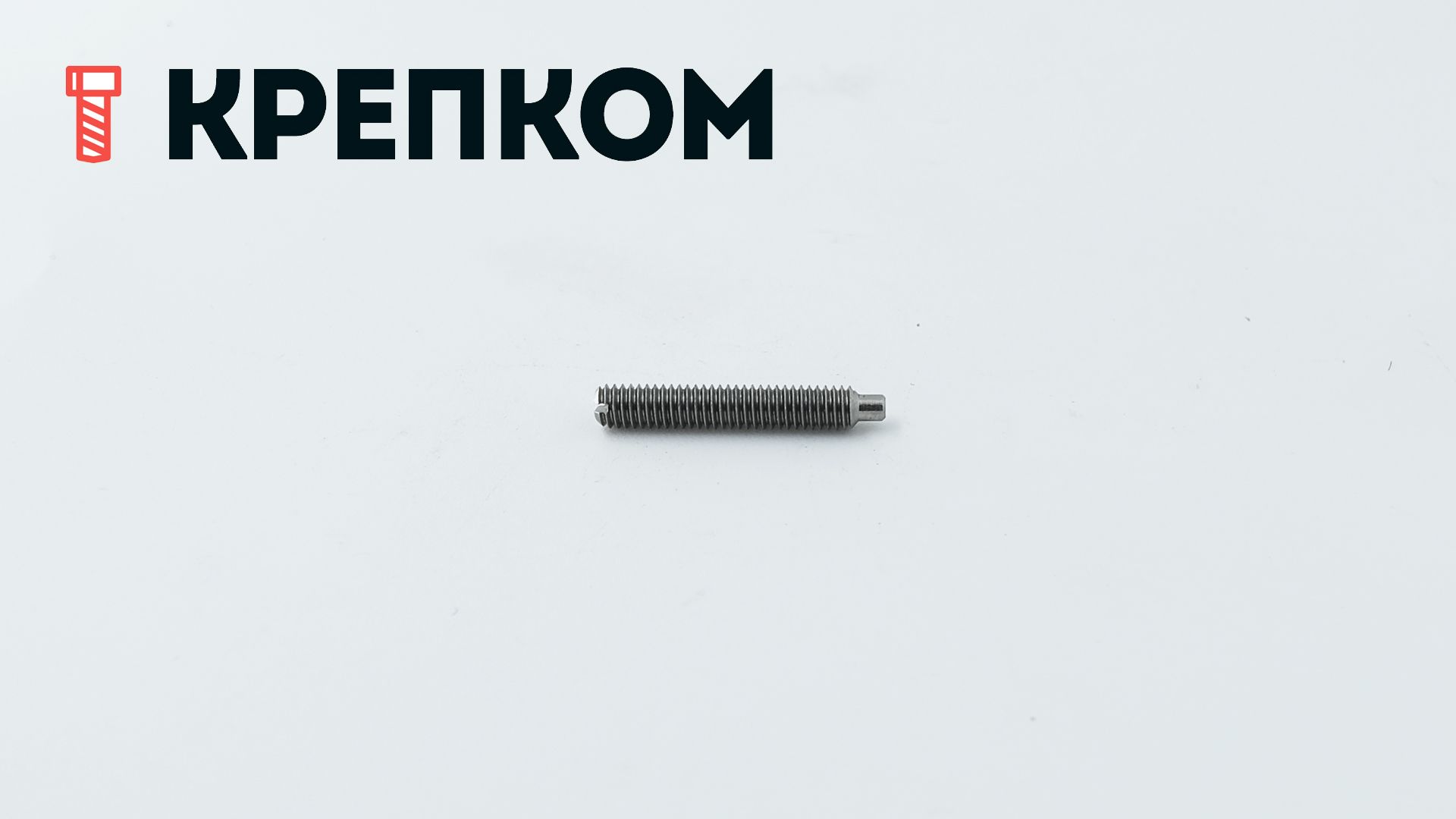

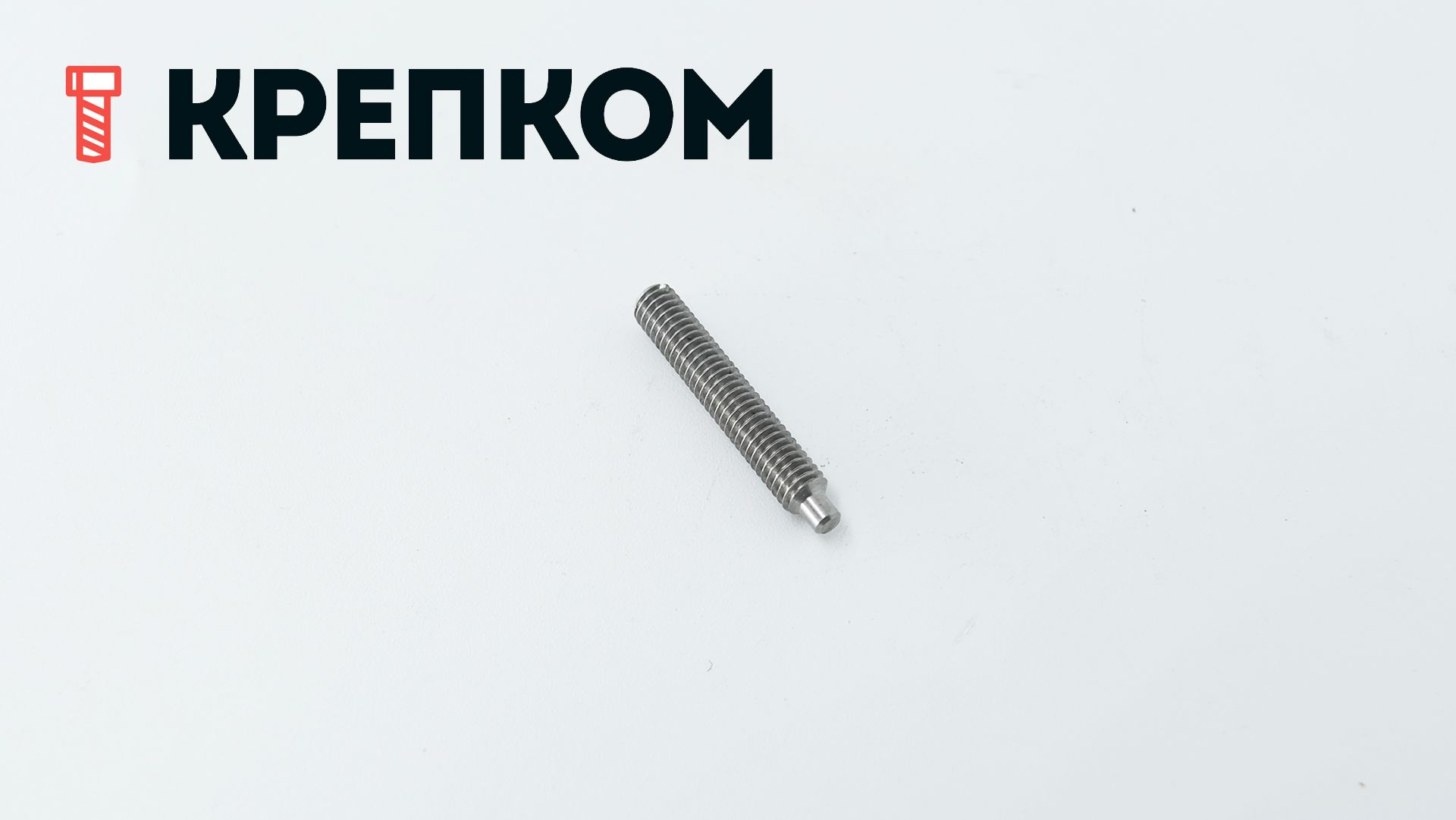

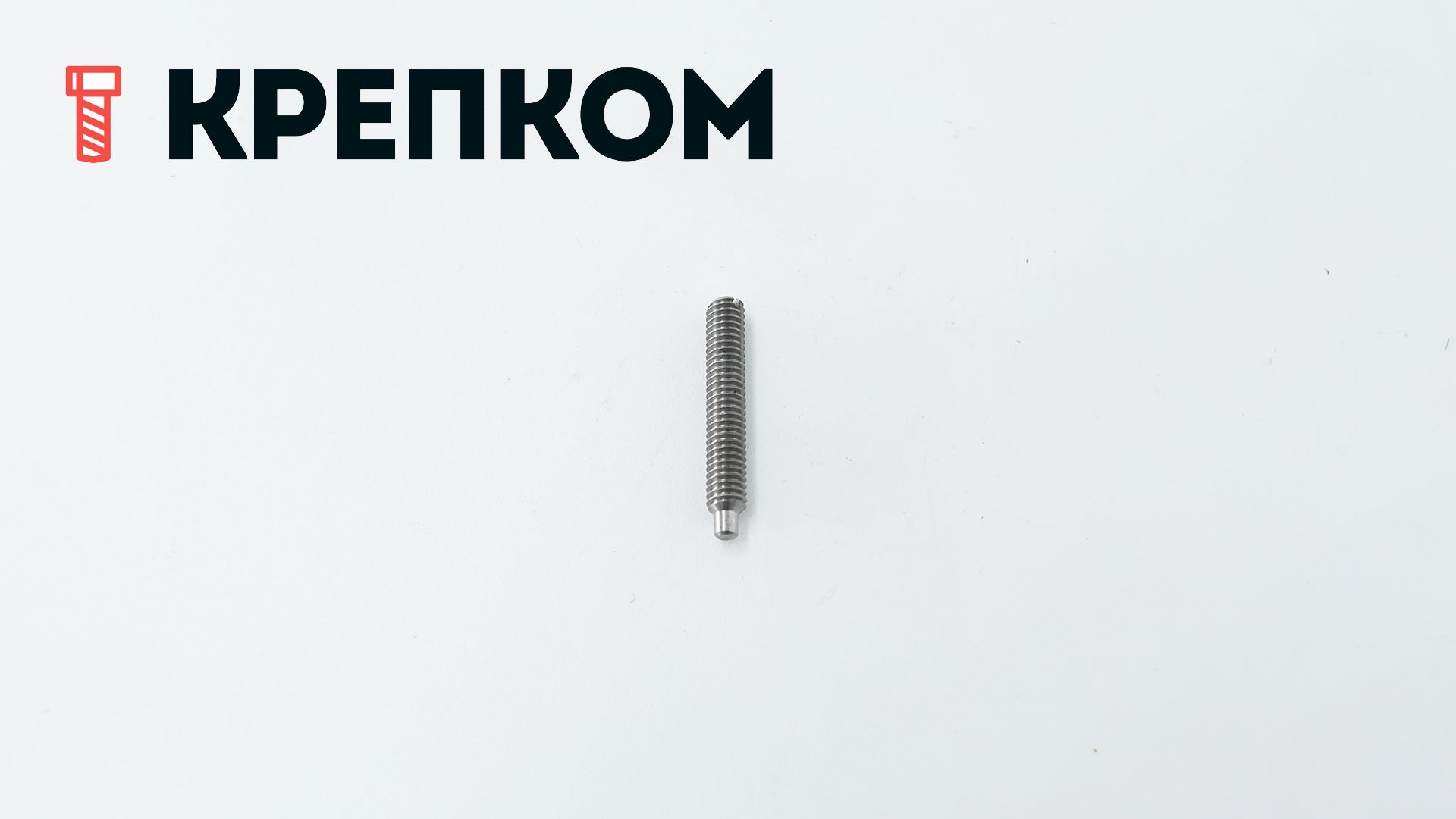

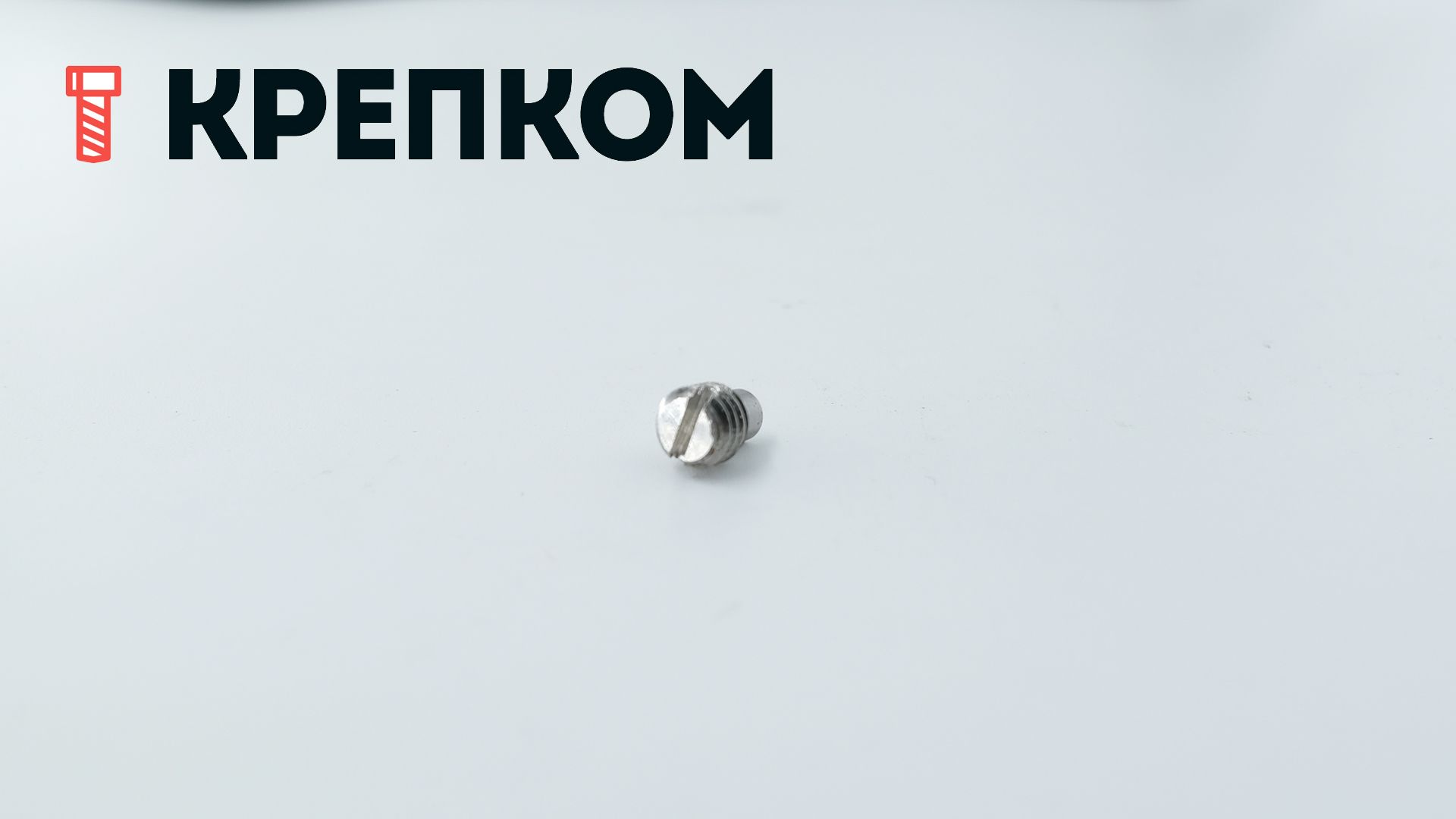

Винт установочный DIN 417 (ISO 7435) с цапфой и прямым шлицем, сталь 14H
Код товара: WN00089166
Внешний вид товара может отличаться от представленного на изображении
- Применяется при сборке конструкций и механизмов для предотвращения сдвига компонентов друг относительно друга.
- Стандарт DIN 417, с цапфой и прямым шлицем.
- Используется для соединений, не подверженных высоким сдвигающим нагрузкам и крутящим моментам.
- Усилие зажима создается нажимным концом, который прижимается к внутреннему объекту (валу) или устанавливается в посадочное гнездо.
- Полная метрическая резьба, крупный шаг.
- Затяжка и ослабление при помощи шлицевой отвертки или биты SL.
- Скрытый монтаж – отсутствие головки позволяет полностью вкрутить крепеж в тело детали.
- Углеродистая сталь 14Н с показателем твердости 140 HV (по Виккерсу).
- Условия эксплуатации: нормальная и переменная влажность.
- Номинальный диаметр: от М1,6 до М12.
- Длина: от 2 до 80 мм.
Полезные материалы и статьи
Виды и назначение установочных винтов
Совместимость стали с другими металлами, гальванические пары
Моменты затяжки метрических винтов, таблица
Таблица соответствия твердости крепежа и класса прочности
Обзор винтов - виды головок и шлицев (видео)
Таблица соответствия диаметра крепежа и размера отвертки (биты)
Код товара
Диаметр (мм)
Длина (мм)
Шаг резьбы (мм)
Наличие
Цена
Фасовка
Количество
Код товара
Диаметр (мм)
Длина (мм)
Шаг резьбы (мм)
Наличие
Цена
Фасовка
Количество
Винт установочный М3х5 DIN 417 с цапфой и прямым шлицем, сталь 14H
Диаметр (мм)
3
Длина (мм)
5
Шаг резьбы (мм)
0,5
Диаметр (мм)
3
3
Длина (мм)
5
5
Шаг резьбы (мм)
0,5
0,5
957
шт
37
руб.
26
руб.
1 шт
Винт установочный М3х6 DIN 417 с цапфой и прямым шлицем, сталь 14H
Диаметр (мм)
3
Длина (мм)
6
Шаг резьбы (мм)
0,5
Диаметр (мм)
3
3
Длина (мм)
6
6
Шаг резьбы (мм)
0,5
0,5
94
шт
30
руб.
21
руб.
1 шт
Винт установочный М3х8 DIN 417 с цапфой и прямым шлицем, сталь 14H
Диаметр (мм)
3
Длина (мм)
8
Шаг резьбы (мм)
0,5
Диаметр (мм)
3
3
Длина (мм)
8
8
Шаг резьбы (мм)
0,5
0,5
91
шт
12
руб.
8
руб.
1 шт
Винт установочный М3х10 DIN 417 с цапфой и прямым шлицем, сталь 14H
Диаметр (мм)
3
Длина (мм)
10
Шаг резьбы (мм)
0,5
Диаметр (мм)
3
3
Длина (мм)
10
10
Шаг резьбы (мм)
0,5
0,5
68
шт
11
руб.
8
руб.
1 шт
Винт установочный М3х12 DIN 417 с цапфой и прямым шлицем, сталь 14H
Диаметр (мм)
3
Длина (мм)
12
Шаг резьбы (мм)
0,5
Диаметр (мм)
3
3
Длина (мм)
12
12
Шаг резьбы (мм)
0,5
0,5
518
шт
Цена обновляется
1 шт
Винт установочный М3х14 DIN 417 с цапфой и прямым шлицем, сталь 14H
Диаметр (мм)
3
Длина (мм)
14
Шаг резьбы (мм)
0,5
Диаметр (мм)
3
3
Длина (мм)
14
14
Шаг резьбы (мм)
0,5
0,5
13
руб.
1 шт
Винт установочный М3х16 DIN 417 с цапфой и прямым шлицем, сталь 14H
Диаметр (мм)
3
Длина (мм)
16
Шаг резьбы (мм)
0,5
Диаметр (мм)
3
3
Длина (мм)
16
16
Шаг резьбы (мм)
0,5
0,5
380
шт
14
руб.
10
руб.
1 шт
Винт установочный М4х5 DIN 417 с цапфой и прямым шлицем, сталь 14H
Диаметр (мм)
4
Длина (мм)
5
Шаг резьбы (мм)
0,7
Диаметр (мм)
4
4
Длина (мм)
5
5
Шаг резьбы (мм)
0,7
0,7
60
шт
20
руб.
1 шт
Винт установочный М4х6 DIN 417 с цапфой и прямым шлицем, сталь 14H
Диаметр (мм)
4
Длина (мм)
6
Шаг резьбы (мм)
0,7
Диаметр (мм)
4
4
Длина (мм)
6
6
Шаг резьбы (мм)
0,7
0,7
65
шт
25
руб.
1 шт
Винт установочный М4х8 DIN 417 с цапфой и прямым шлицем, сталь 14H
Диаметр (мм)
4
Длина (мм)
8
Шаг резьбы (мм)
0,7
Диаметр (мм)
4
4
Длина (мм)
8
8
Шаг резьбы (мм)
0,7
0,7
54
шт
24
руб.
1 шт
Винт установочный М4х10 DIN 417 с цапфой и прямым шлицем, сталь 14H
Диаметр (мм)
4
Длина (мм)
10
Шаг резьбы (мм)
0,7
Диаметр (мм)
4
4
Длина (мм)
10
10
Шаг резьбы (мм)
0,7
0,7
198
шт
55
руб.
1 шт
Винт установочный М4х12 DIN 417 с цапфой и прямым шлицем, сталь 14H
Диаметр (мм)
4
Длина (мм)
12
Шаг резьбы (мм)
0,7
Диаметр (мм)
4
4
Длина (мм)
12
12
Шаг резьбы (мм)
0,7
0,7
218
шт
31
руб.
22
руб.
1 шт
Винт установочный М4х14 DIN 417 с цапфой и прямым шлицем, сталь 14H
Диаметр (мм)
4
Длина (мм)
14
Шаг резьбы (мм)
0,7
Диаметр (мм)
4
4
Длина (мм)
14
14
Шаг резьбы (мм)
0,7
0,7
190
шт
15
руб.
1 шт
Винт установочный М4х16 DIN 417 с цапфой и прямым шлицем, сталь 14H
Диаметр (мм)
4
Длина (мм)
16
Шаг резьбы (мм)
0,7
Диаметр (мм)
4
4
Длина (мм)
16
16
Шаг резьбы (мм)
0,7
0,7
209
шт
16
руб.
11
руб.
1 шт
Винт установочный М4х18 DIN 417 с цапфой и прямым шлицем, сталь 14H
Диаметр (мм)
4
Длина (мм)
18
Шаг резьбы (мм)
0,7
Диаметр (мм)
4
4
Длина (мм)
18
18
Шаг резьбы (мм)
0,7
0,7
18
руб.
1 шт
Винт установочный М4х20 DIN 417 с цапфой и прямым шлицем, сталь 14H
Диаметр (мм)
4
Длина (мм)
20
Шаг резьбы (мм)
0,7
Диаметр (мм)
4
4
Длина (мм)
20
20
Шаг резьбы (мм)
0,7
0,7
19
руб.
1 шт
Винт установочный М4х25 DIN 417 с цапфой и прямым шлицем, сталь 14H
Диаметр (мм)
4
Длина (мм)
25
Шаг резьбы (мм)
0,7
Диаметр (мм)
4
4
Длина (мм)
25
25
Шаг резьбы (мм)
0,7
0,7
110
шт
23
руб.
16
руб.
1 шт
Винт установочный М4х30 DIN 417 с цапфой и прямым шлицем, сталь 14H
Диаметр (мм)
4
Длина (мм)
30
Шаг резьбы (мм)
0,7
Диаметр (мм)
4
4
Длина (мм)
30
30
Шаг резьбы (мм)
0,7
0,7
26
руб.
1 шт
Винт установочный М5х6 DIN 417 с цапфой и прямым шлицем, сталь 14H
Диаметр (мм)
5
Длина (мм)
6
Шаг резьбы (мм)
0,8
Диаметр (мм)
5
5
Длина (мм)
6
6
Шаг резьбы (мм)
0,8
0,8
190
шт
46
руб.
1 шт
Винт установочный М5х8 DIN 417 с цапфой и прямым шлицем, сталь 14H
Диаметр (мм)
5
Длина (мм)
8
Шаг резьбы (мм)
0,8
Диаметр (мм)
5
5
Длина (мм)
8
8
Шаг резьбы (мм)
0,8
0,8
295
шт
20
руб.
1 шт
Винт установочный М5х10 DIN 417 с цапфой и прямым шлицем, сталь 14H
Диаметр (мм)
5
Длина (мм)
10
Шаг резьбы (мм)
0,8
Диаметр (мм)
5
5
Длина (мм)
10
10
Шаг резьбы (мм)
0,8
0,8
57
шт
20
руб.
1 шт
Показать ещё
Винт установочный DIN 417 с цилиндрическим концом и прямым шлицем изготовлен из углеродистой стали 14Н (твердость по Виккерсу 140 HV), антикоррозийного покрытия нет. Крепеж имеет полную метрическую резьбу стандартного (крупного) шага и концевую удлиненную цапфу с плоским наконечником. Производится в диаметрах от М1,6 до М16, общая длина изделия может составлять 2-80 мм.
Где применяется?
Винт установочный цилиндрический DIN 417 можно найти во многих механических узлах, содержащих вращающиеся элементы, такие как колеса, кольца, шестерни или шкивы, где их необходимо зафиксировать на валу. Он также применяется при сборке корпусной мебели, приборов и станков для предотвращения сдвига компонентов по отношению друг к другу.
Установка и принцип работы:
Стопорный винт с цапфой ввинчивается в резьбовое отверстие во внешней детали до тех пор, пока его наконечник не войдет в стыковочное отверстие, просверленное во внутренней детали. Такая посадка гарантирует повышенную надежность от осевого смещения и вращения деталей друг относительно друга. Высокое зажимное действие не требуется, поэтому для его ввинчивания предусмотрен прямой шлиц под плоскую отвертку. При необходимости установочный винт с цилиндрическим концом может быть удален и повторно использован в подходящем месте.
Аналоги DIN 417:- ГОСТ 1478-93
- ISO 7435
Размеры:
| Резьба, d | М3 | М4 | М5 | М6 | М8 | М10 | М12 | М14 | М16 |
| dp | 2 | 2,5 | 3,5 | 4 | 5,5 | 7 | 8,5 | 10 | 12 |
| n | 0,4 | 0,6 | 0,8 | 1 | 1,2 | 1,6 | 2 | 2 | 2,5 |
| Z | 1,5 | 2 | 2,5 | 3 | 4 | 5 | 6 | 7 | 9 |
Характеристики
-
Тип винтаУстановочный
-
DIN417
-
ISO7435
-
Единицы измеренияшт
-
ШлицПрямой (SL)
-
Размер шага резьбыКрупный (обычный)
-
Класс прочности14H
-
МатериалСталь
-
Название на упаковке (ориг. название)Slotted grub screws with full dog point
* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара.
Представленная информация не является публичной офертой
