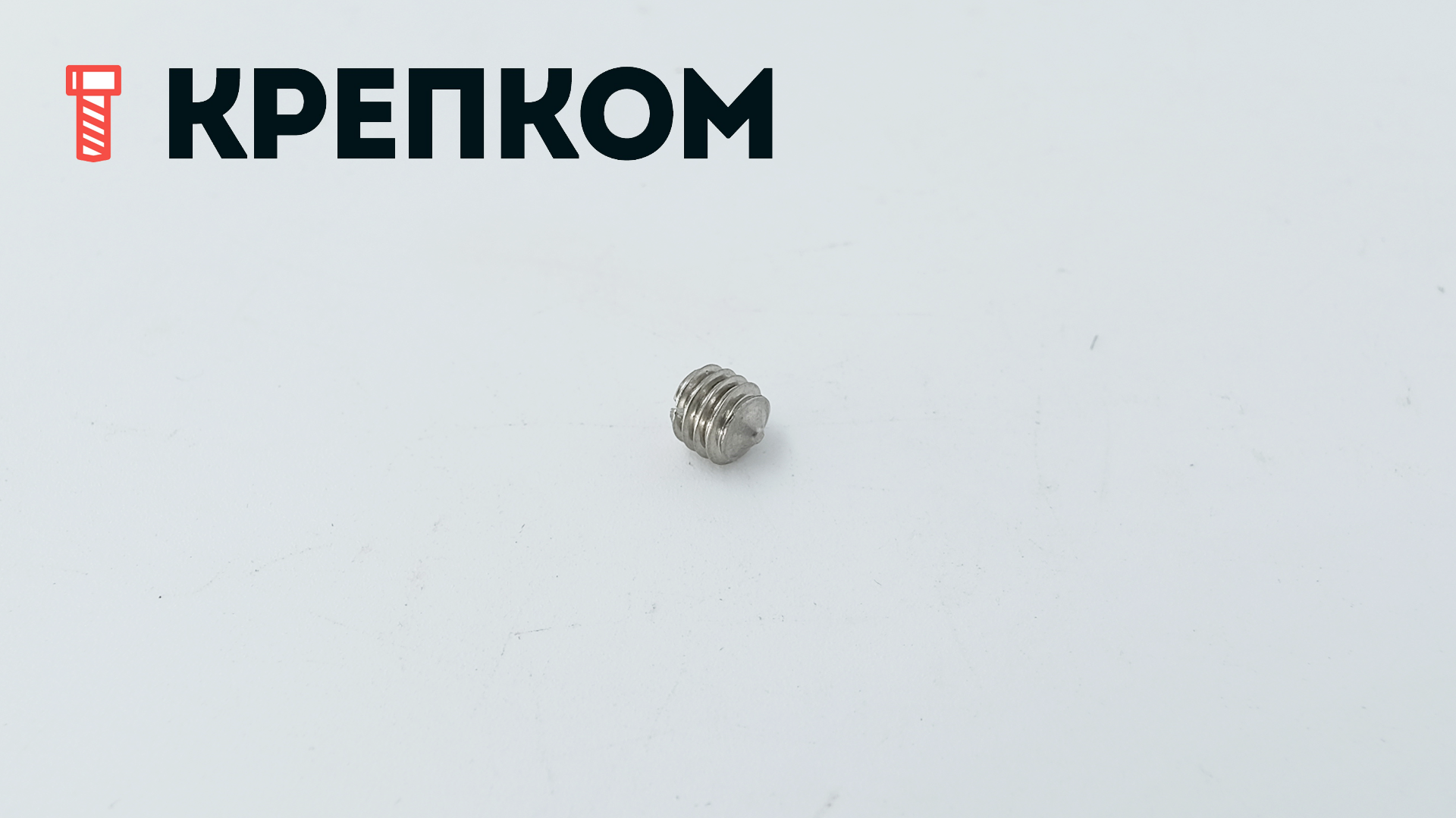

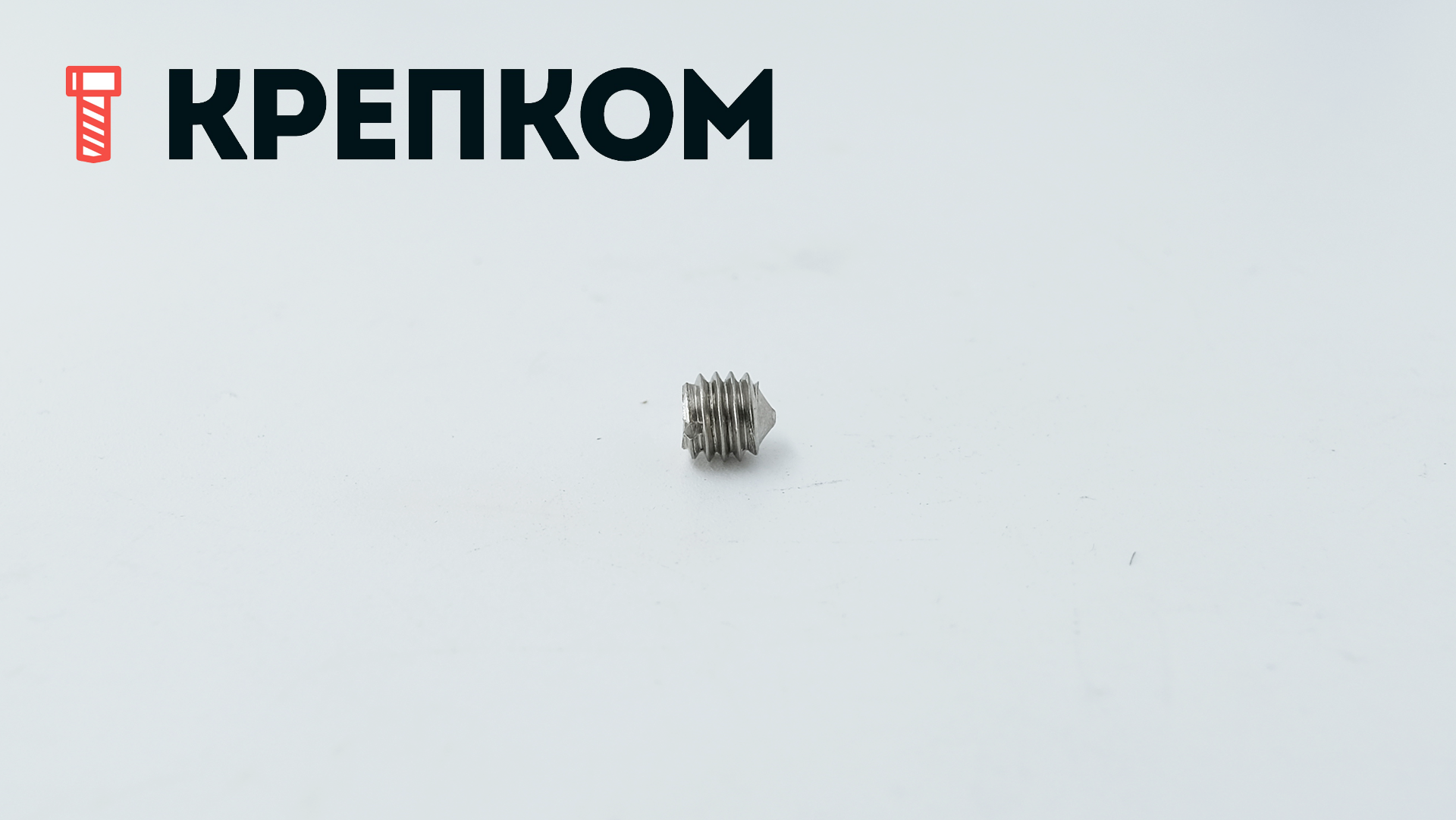

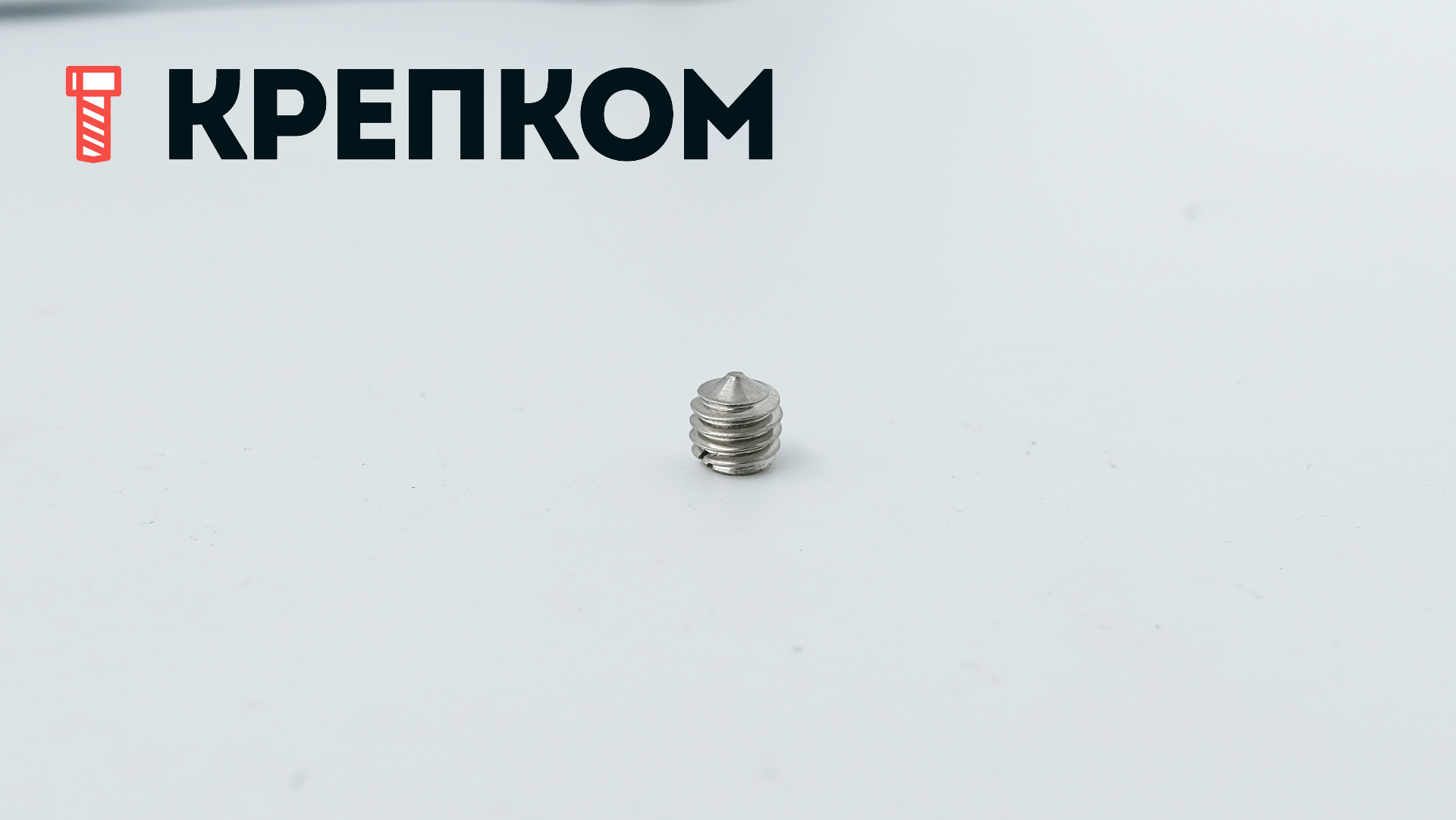

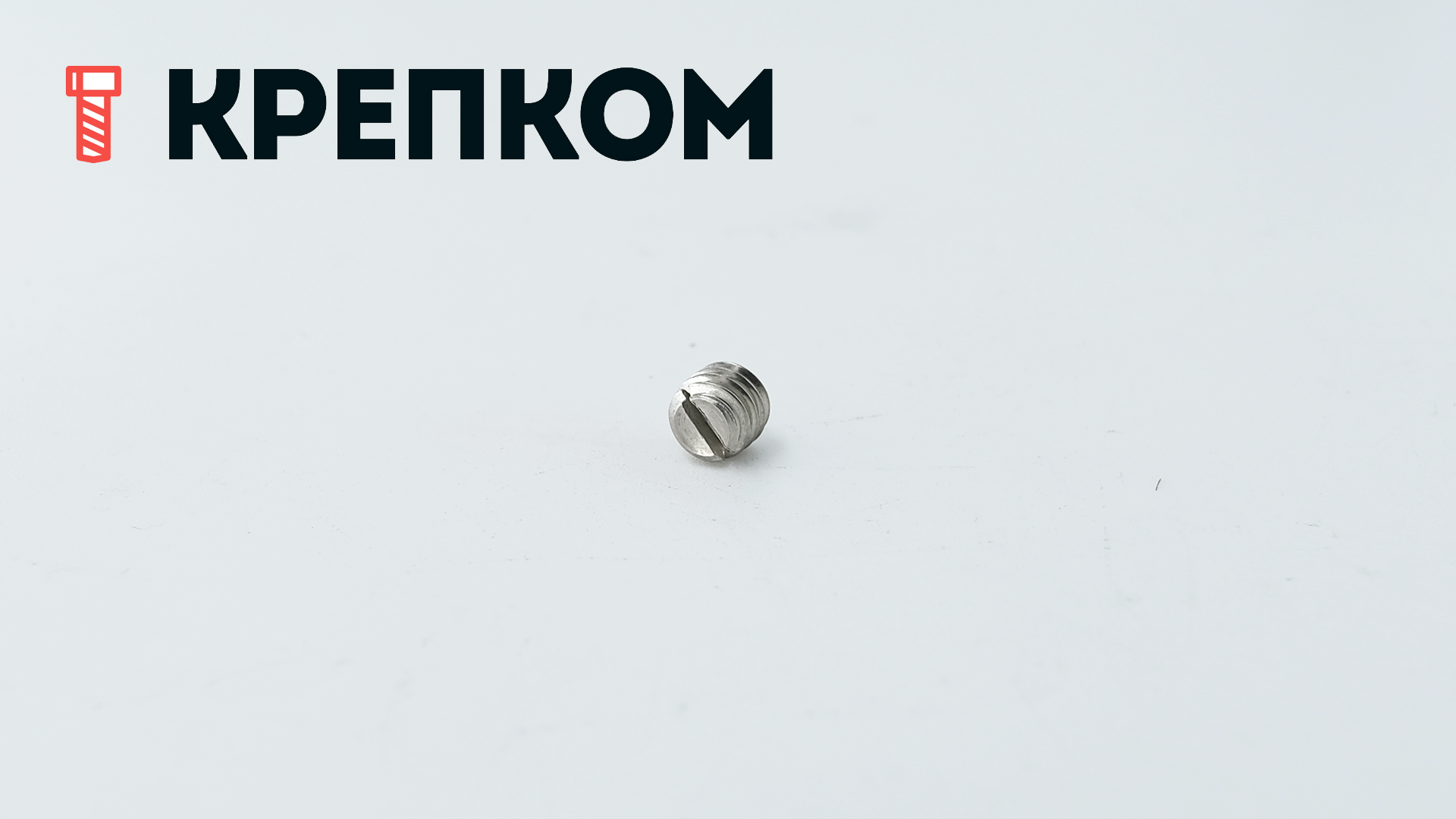

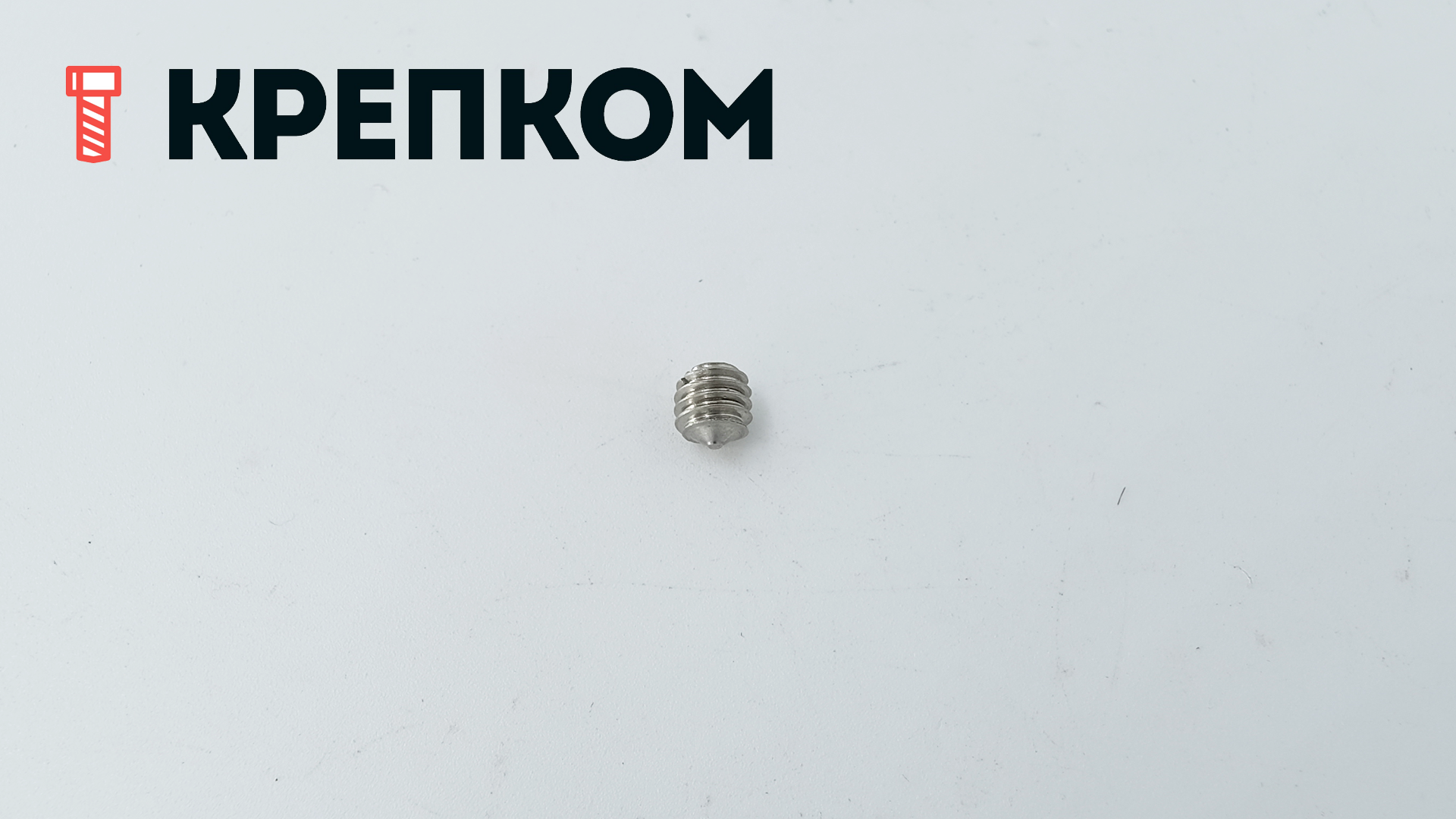

Винт установочный с коническим концом DIN 553 (ISO 7434), нержавеющая сталь А4
Ваш консультант Анастасия
8 (921) 091-15-13- Для фиксации взаимного расположения элементов и предотвращения смещения деталей относительно оси вала.
- Исполнение: DIN 553, с коническим концом и прямым шлицем (SL).
- Тип резьбы: метрическая с крупным шагом.
- Стопорение за счет силы трения между концом усеченного конуса и деталью (валом).
- Скрытый монтаж – отсутствие головки позволяет полностью скрыть крепеж в теле детали.
- Достоинство – дополнительные комплектующие в виде гаек и шайб не требуются.
- Используется для соединений, не работающих на растяжение и не требующих высоких моментов затяжки.
- Нержавеющая сталь А4 обеспечивает долгий срок службы в химически агрессивных средах.
- Номинальный размер: от М1 до М12
- Длина: от 2 до 80 мм
руб.
руб.
руб.
- 1
- 2
Винт установочный DIN 553 (ISO 7434) имеет прямой шлиц, острый (конический) конец и наружную метрическую резьбу. Такой крепеж используется, когда необходимо получить не только прочное соединение двух деталей, но и предотвратить их сдвиг относительно друг друга или осевое смещение вдоль вала. Отсутствие головки позволяет установить крепеж вровень с поверхностью или с погружением. Прорезь под плоскую отвертку обеспечивает удобство монтажа ручным инструментом или электроинструментом с прямой битой SL. Полная резьба и конический конец обеспечивают надежную самофиксацию метиза в отверстии.
Материал изделия
Изготовлен из нержавеющей стали А4 с добавлением молибдена, что положительно отражается на его стойкости к особо агрессивным средам, таким как растворы солей, кислот, хлора, растворителей, бензина, масла. Обладает высокой прочностью, поверхностной твердостью, стойкостью к охлаждению до -60°С и высокотемпературному нагреву до +450°С.
Особенности монтажа
Монтируется в отверстие с резьбой первой из сопрягаемых деталей, а его фиксирующий наконечник входит в коническое углубление, подготовленное во второй детали или в теле вала. При больших сдвигающих усилиях конус сажают в углубление, конусность которого на 1° меньше, что обеспечивает более плотную посадку и защиту от самоотвинчивания.
Применение
Используется при сборке различных механизмов, агрегатов, металлических каркасов, мебели. Обеспечивает сдвигоустойчивое соединение элементов даже при воздействии динамических нагрузок. Широко востребован в машиностроении, производстве бытовой техники, приборов, оборудования для медицины и судостроения.
Аналоги DIN 553
- ГОСТ 1476-93
- ISO 7434
Размеры
|
Резьба d |
М3 | М4 | М5 | М6 | М8 | М10 | М12 | М16* | М20* |
|
Ширина шлица n, мм |
0,4 | 0,6 | 0,8 | 1 | 1,2 | 1,6 | 2 | 2,8 | 3,6 |
| Глубина шлица t, мм | 0,8 | 1,12 | 1,28 | 1,6 | 2 | 2,4 | 2,8 | 3,6 | 4,4 |
| Диаметр конического конца dt max, мм | 0,3 | 0,4 | 0,5 | 1,5 | 2 | 2,5 | 3 | 4 | 5 |
*Нестандартный размер, точные данные выясняйте при заказе
Характеристики
-
Тип винтаУстановочный
-
DIN553
-
ГОСТ1476
-
ISO7434
-
Единицы измеренияшт
-
ШлицПрямой (SL)
-
Размер шага резьбыКрупный (обычный)
-
МатериалНержавеющая сталь А4
-
Название на упаковке (ориг. название)Slotted grub screws with cone point
