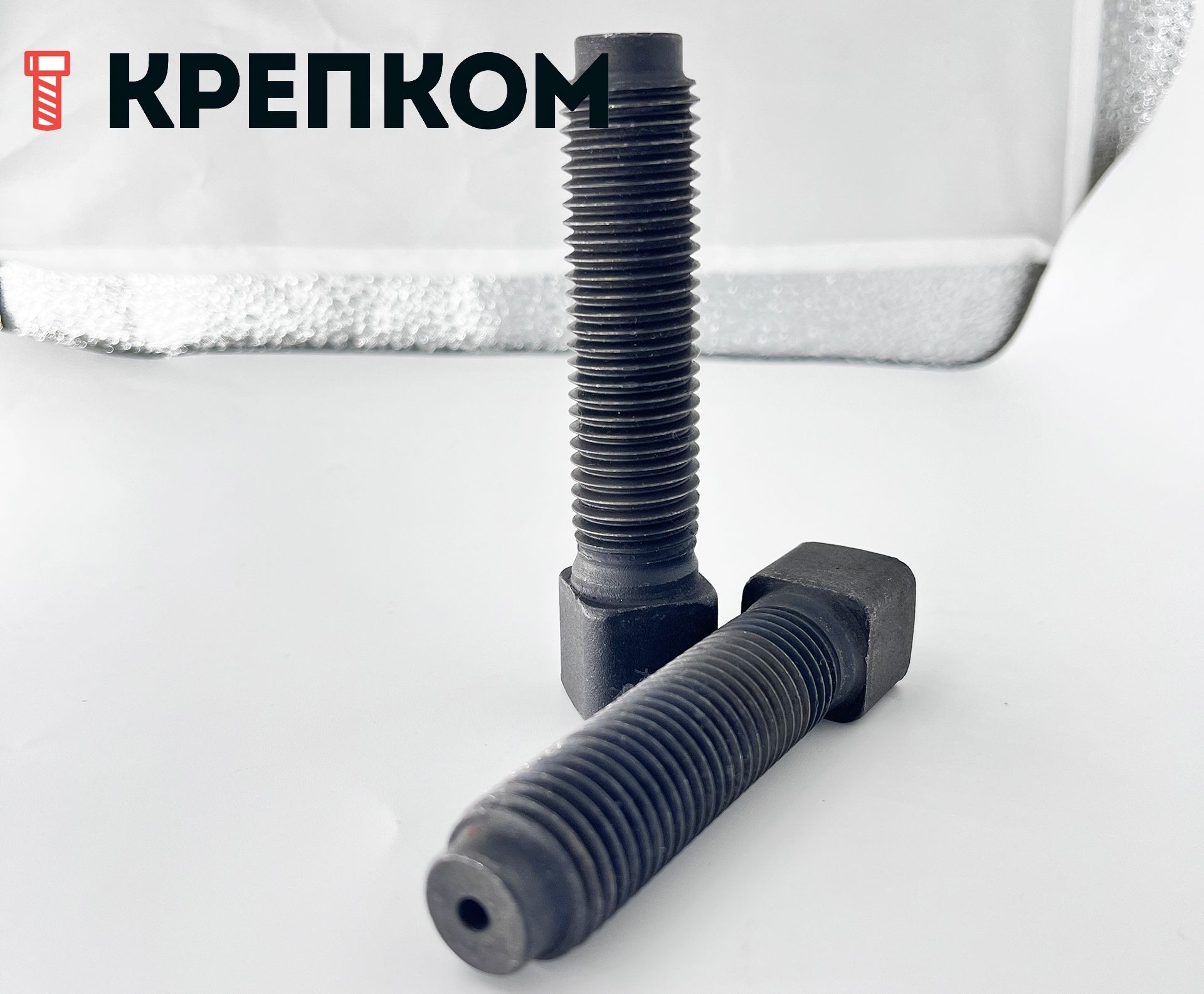

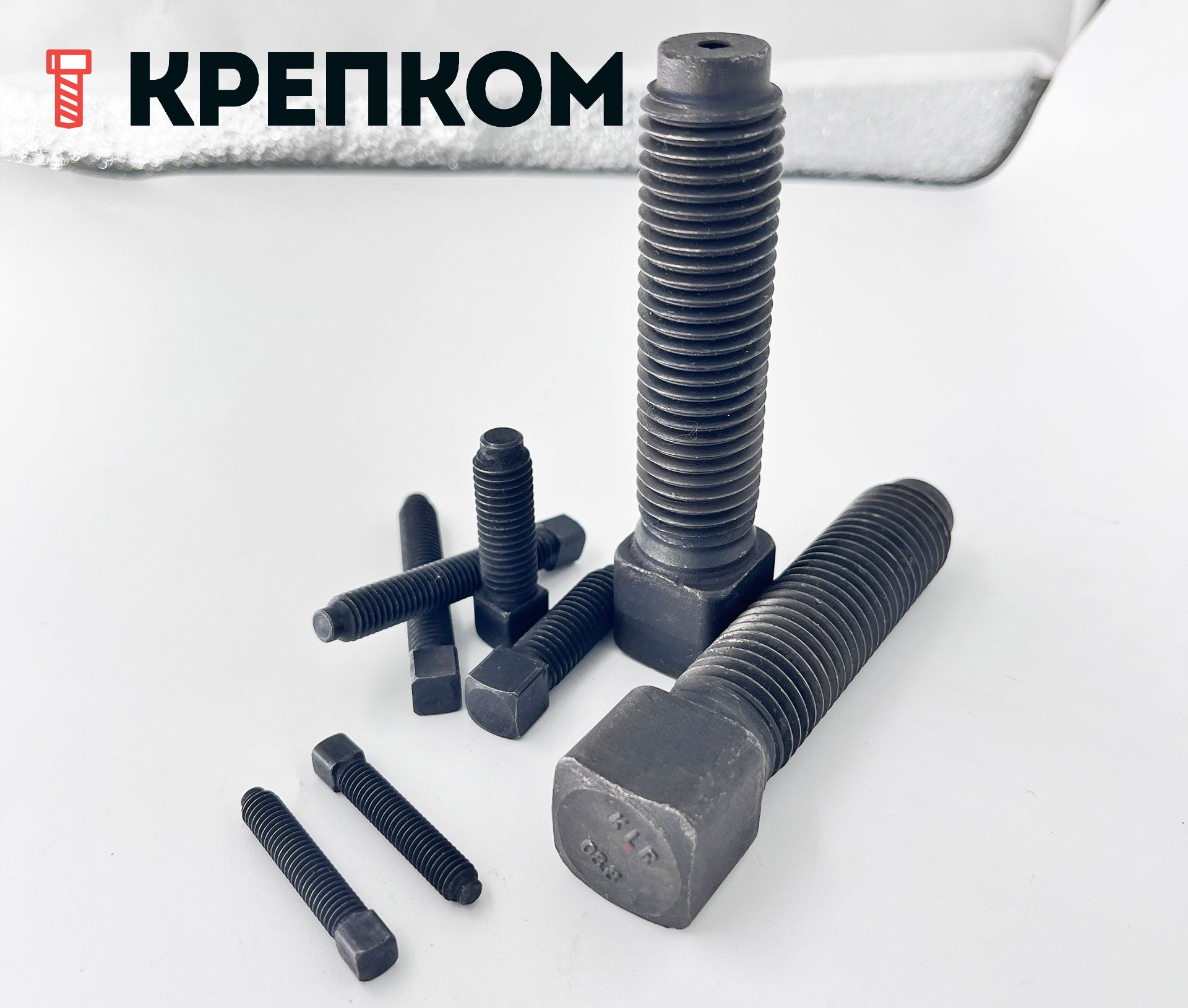

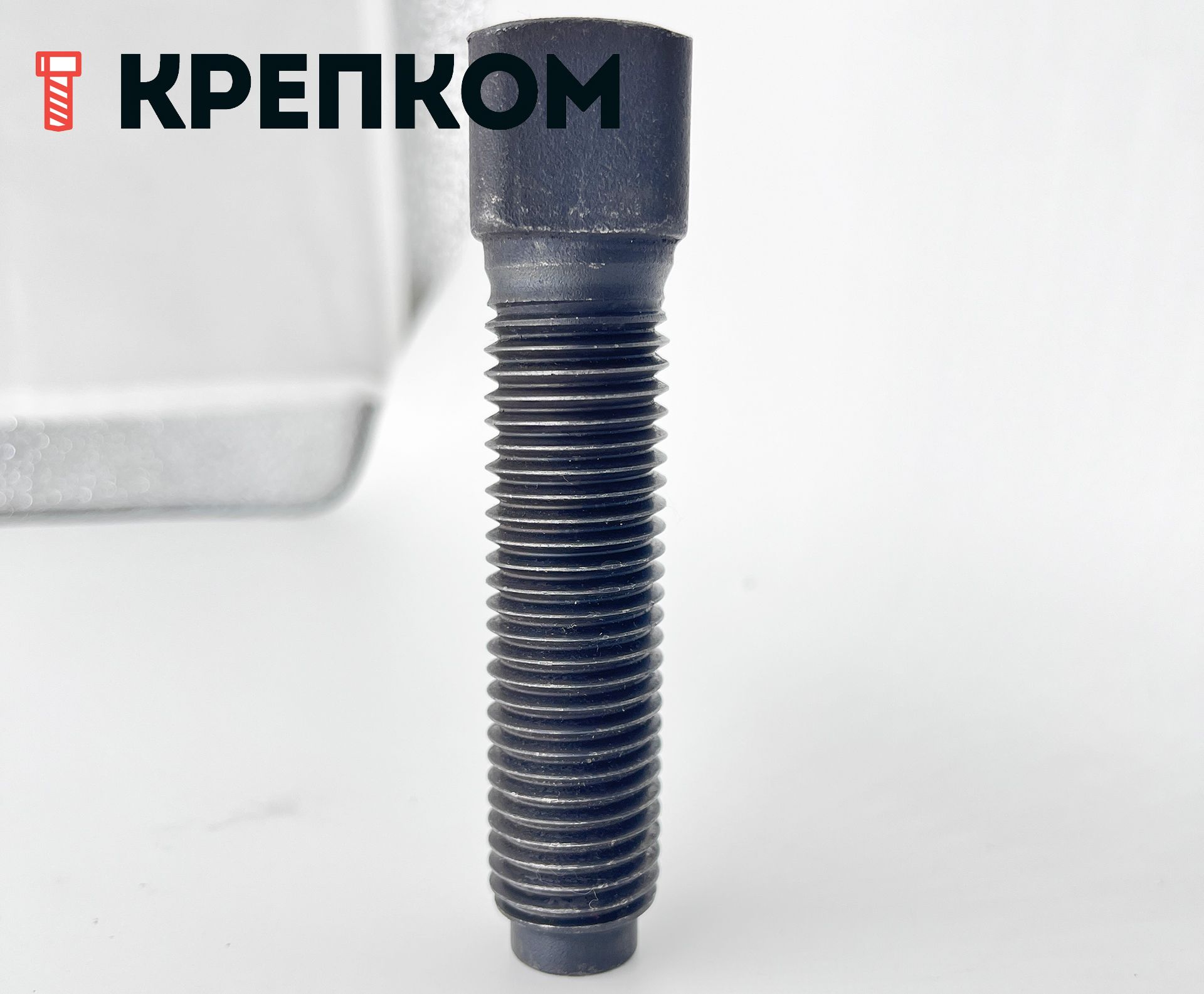

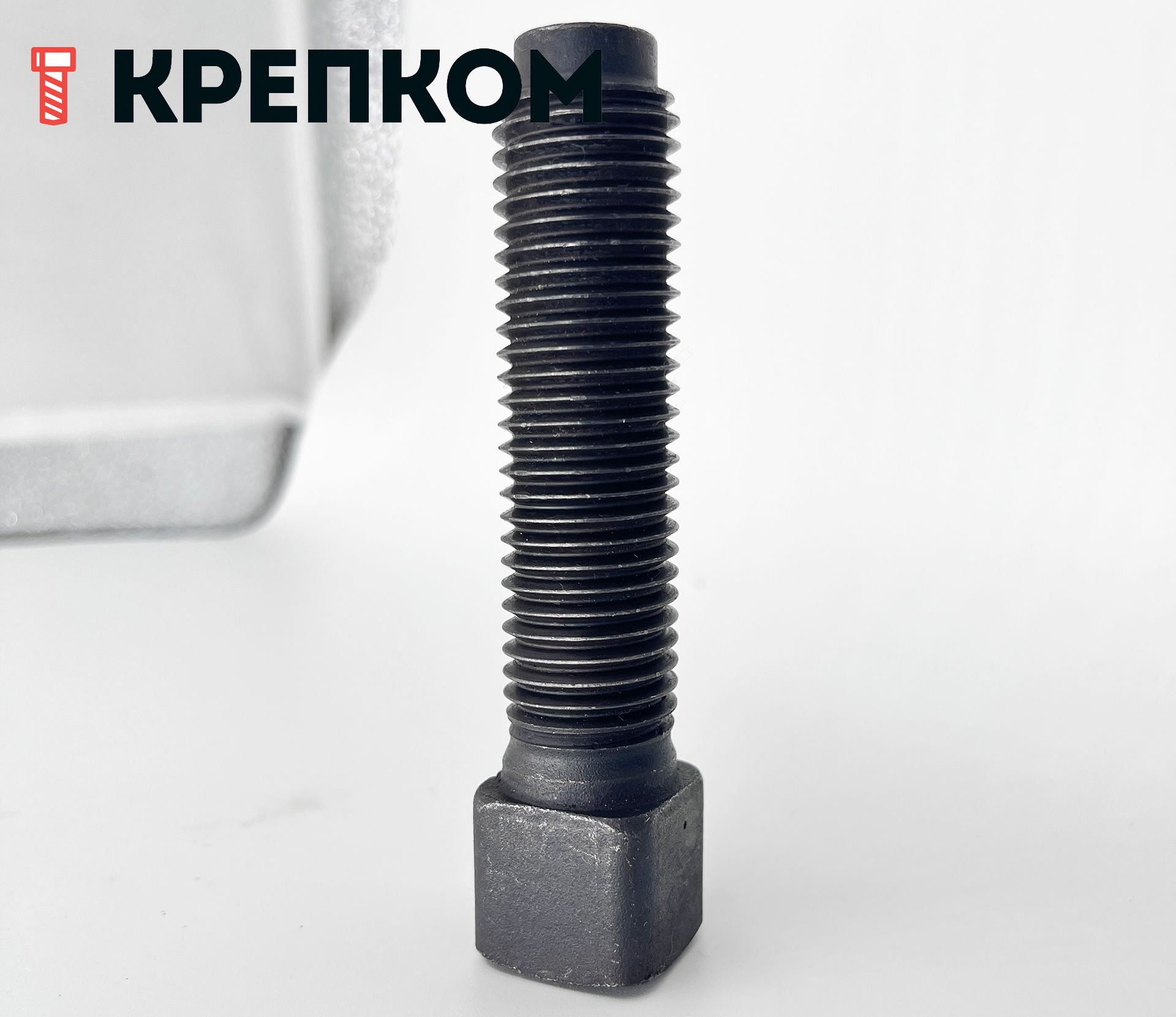

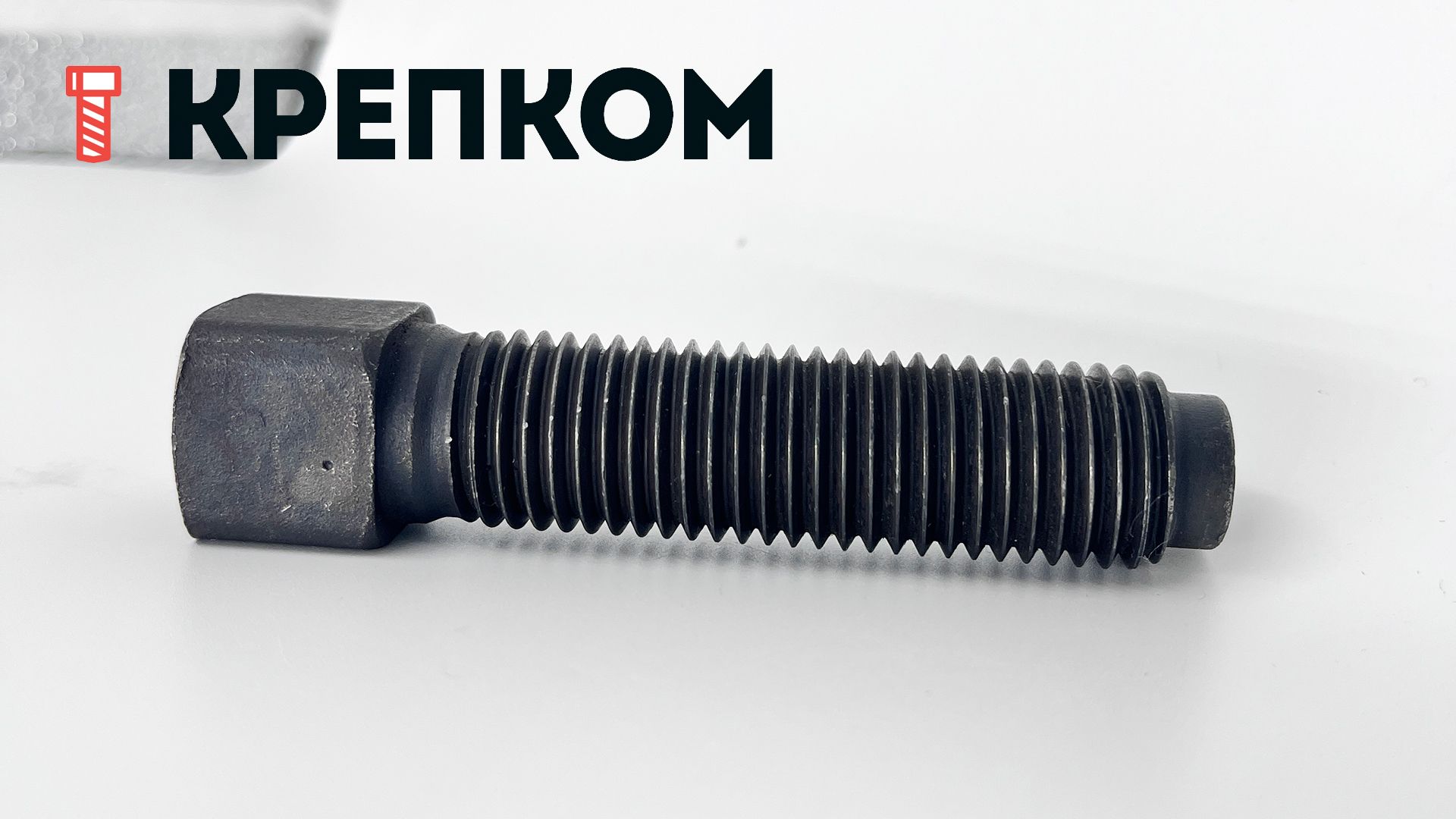

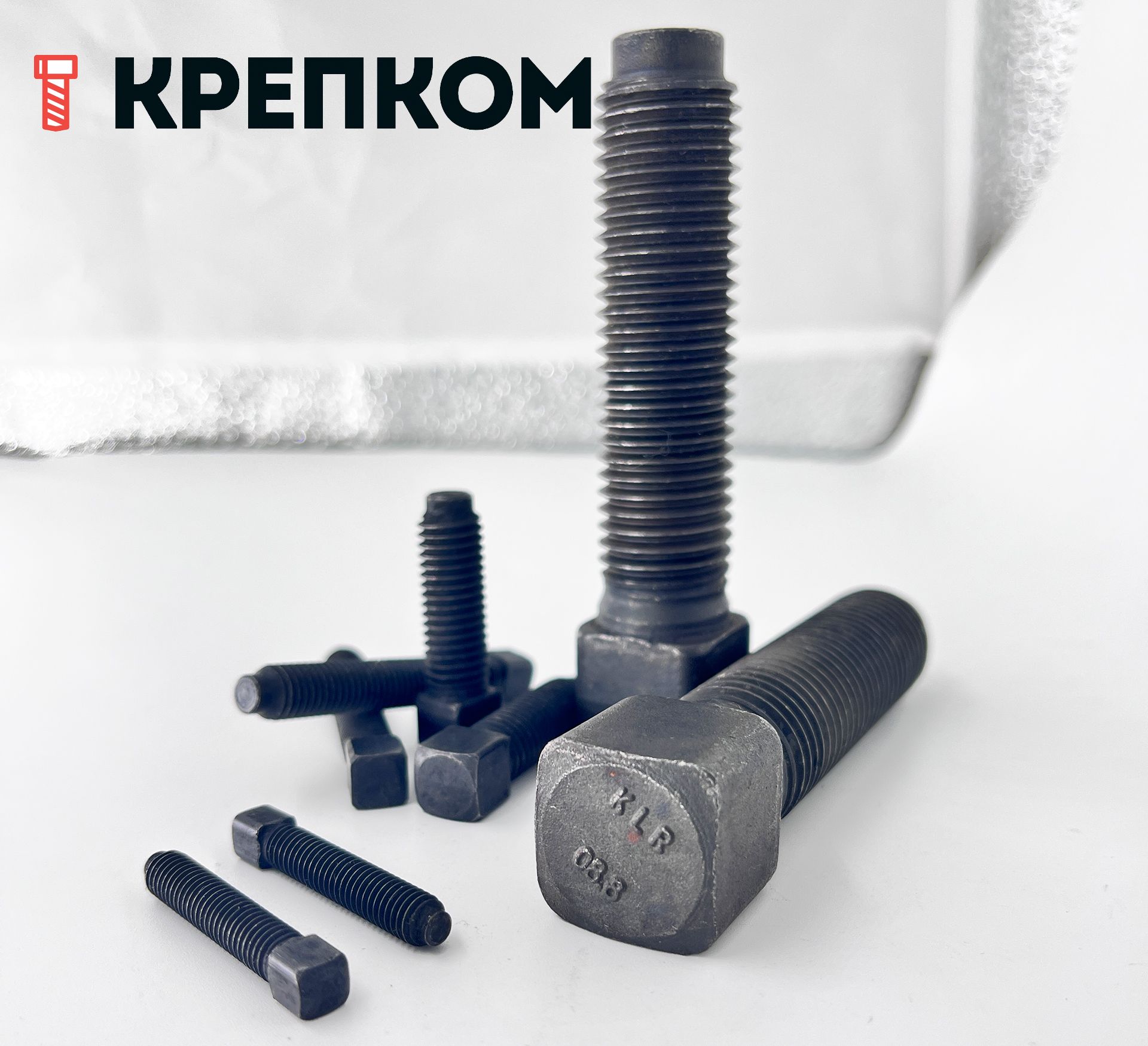

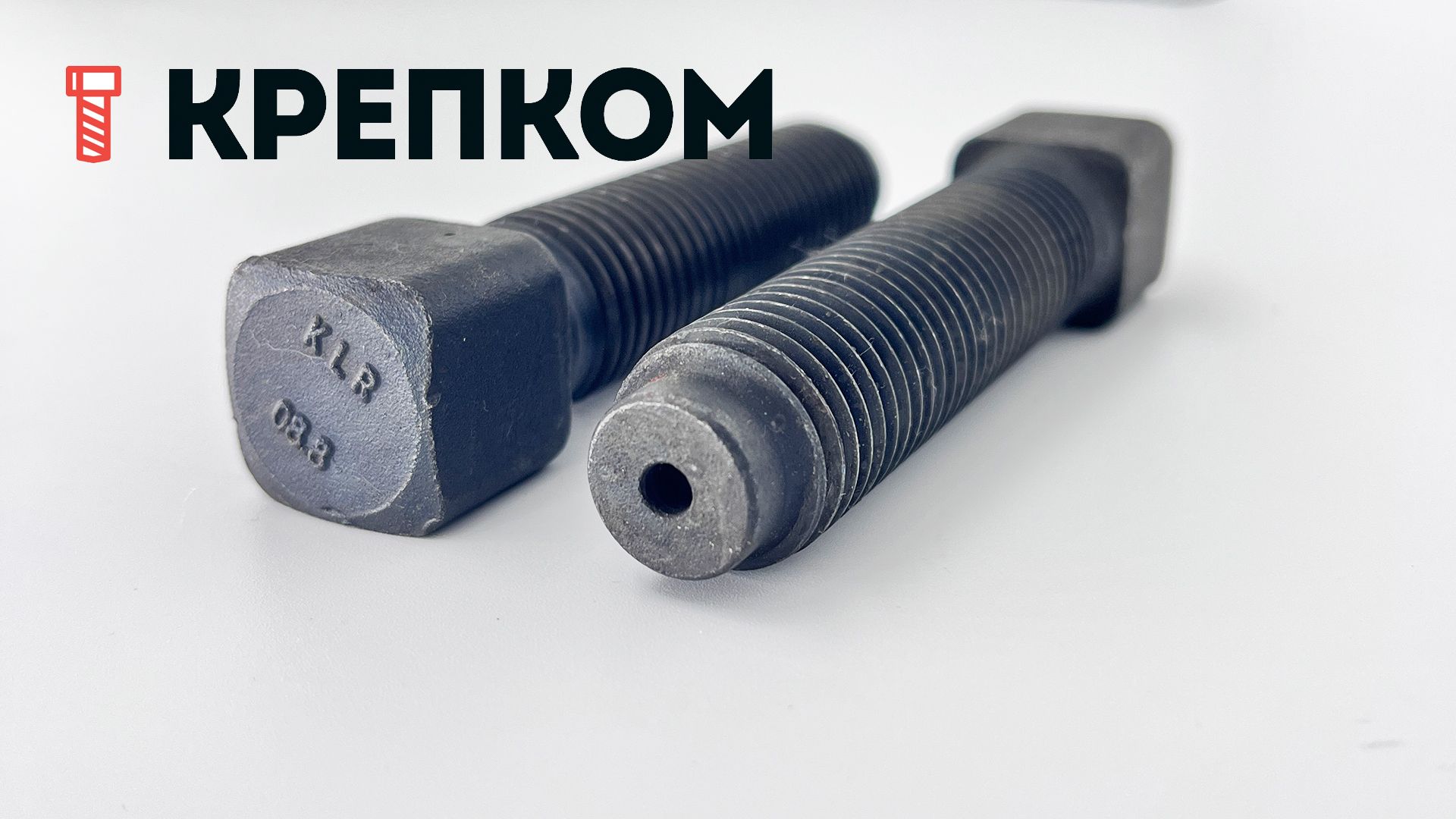

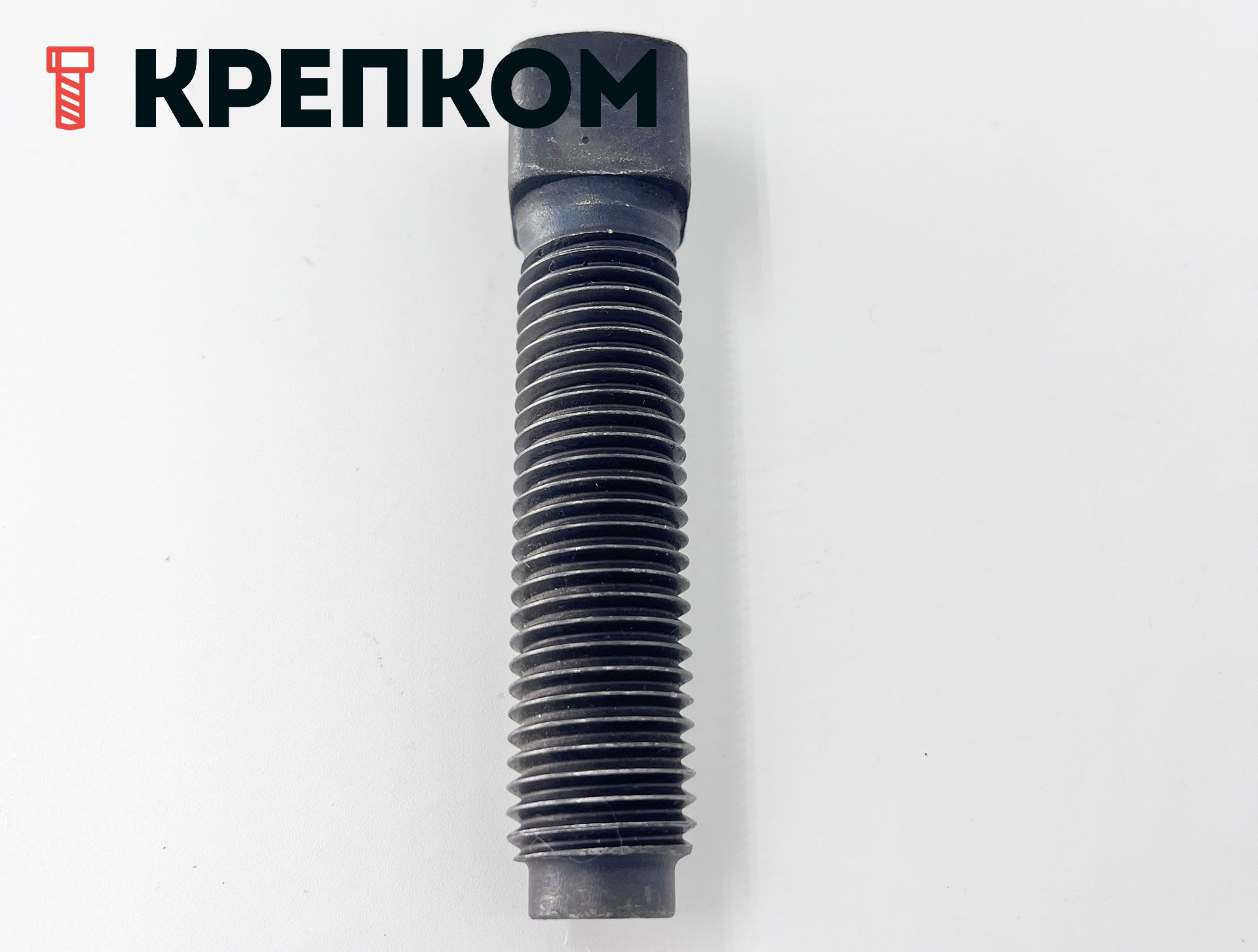

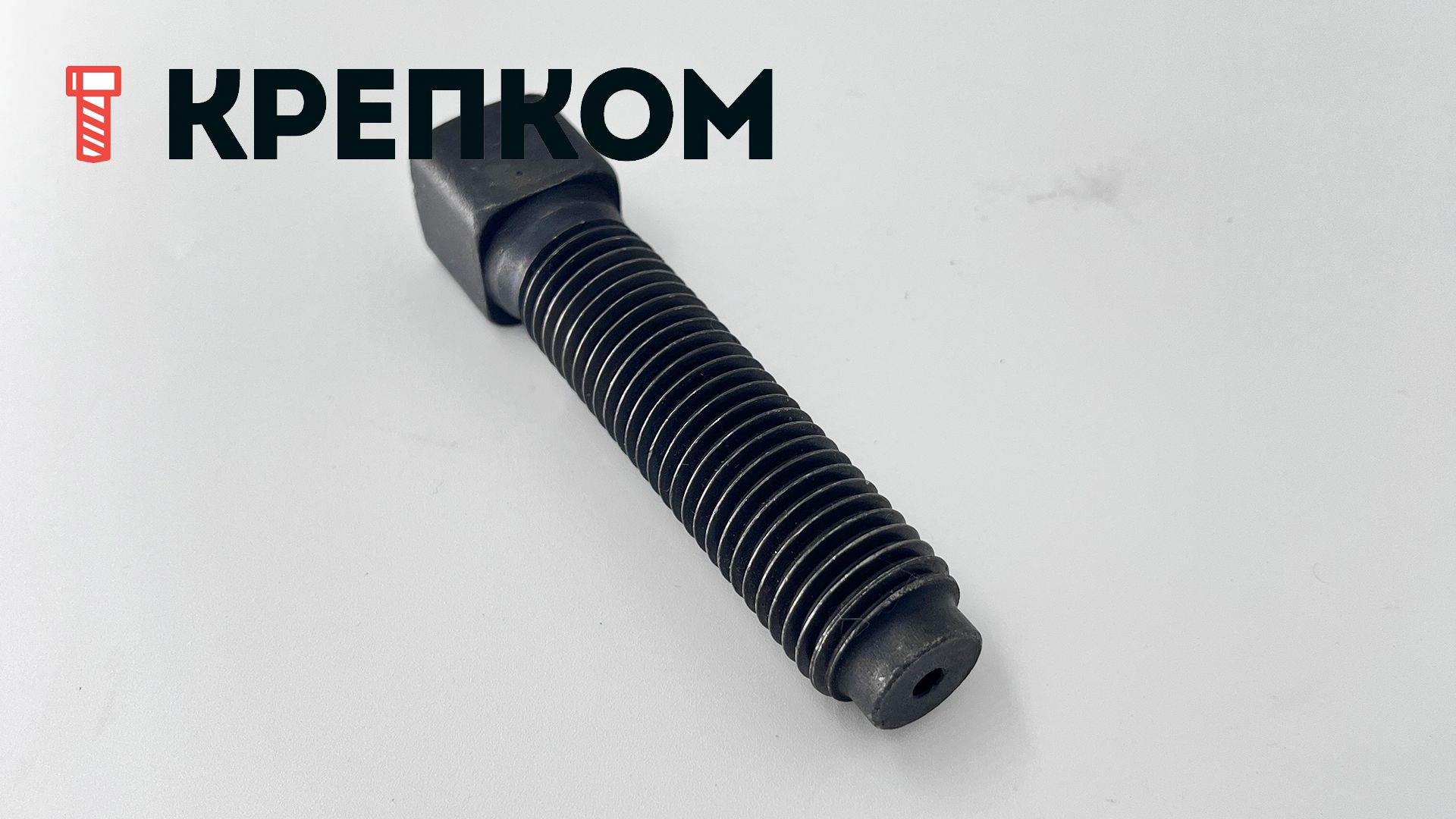

Винт установочный с квадратной головкой DIN 479, класс прочности 8.8
Внешний вид товара может отличаться от представленного на изображении
- Для фиксации взаимного расположения деталей относительно друг друга.
- Подходит для крепления насаженных на вал деталей.
- Высокая удерживающая способность от осевого смещения.
- Соответствует стандарту DIN 479.
- Резьба полная метрическая, поле допуска 6g.
- Цилиндрическая цапфа обеспечивает позиционирование и устойчивость крепежа в отверстии.
- Квадратная головка для закручивания вручную и с использованием гаечного ключа.
- Закаленная углеродистая сталь, черненая (оксидированная) в результате термической обработки.
- Механические свойства соответствуют классу прочности 8.8.
- Стандартный номинальный размер: от М5 до М24
- Возможная длина (без учета головки): 8 - 140 мм
6
16
1
руб.
6
20
1
руб.
6
25
1
6
30
1
8
20
1,25
8
25
1,25
руб.
8
30
1,25
8
35
1,25
руб.
8
40
1,25
8
45
1,25
руб.
8
50
1,25
10
20
1,5
руб.
10
25
1,5
руб.
10
30
1,5
10
35
1,5
10
40
1,5
руб.
10
45
1,5
руб.
10
50
1,5
10
60
1,5
руб.
12
25
1,75
руб.
12
30
1,75
Винт установочный (стопорный) DIN 479 с квадратной головкой и коротким цилиндрическим концом изготовлен из углеродистой стали класса прочности 8.8 и покрыт черной оксидной пленкой, которая обеспечивает минимальную защиту от ржавчины, способную противостоять коррозии в сухой среде. Крепеж имеет метрическую резьбу диаметром от М5 до М24. Длина измеряется от головы и может составлять 16-120 мм.
Где применяется?
Установочный винт с квадратной головкой и цапфой применяется для прочного удержания двух незакрепленных элементов вместе, без использования гайки. Наиболее часто используется для фиксации на валу шкивов, шестерен, ручек, хомутов и других частей механического узла. Он хорошо работает на полых валах и закаленных поверхностях, обладает высокой удерживающей способностью в условиях сильной вибрации и динамических нагрузок. Закаленная твердая сталь в сочетании с высоким усилием затяжки повышает стопорящие свойства. При необходимости крепеж может быть удален и повторно использован в подходящем месте.
Установка и принцип работы:
Высокопрочный винт с цапфой проходит через резьбовое отверстие во внешней детали и прижимается к внутренней детали, чтобы предотвратить их вращательное и осевое смещение. Высокая сила удержания обеспечивается за счет проникновения выступающего цилиндрического наконечника в углубление, подготовленное в нижележащей поверхности или на валу, и повышенного крутящего момента при посадке. Квадратная головка позволяет завинчивать крепеж вручную и использовать гаечный ключ для увеличения вращающего момента, но она требует достаточного зазора для установки.
- ГОСТ 1482-84 (М6 - М20)

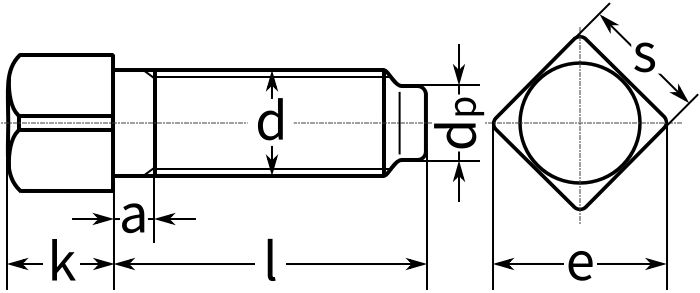

Размеры:
| Диаметр резьбы, d | М6 | М8 | М10 | М12 | М16 | М20 | М24 |
| Высота головки, k | 6 | 8 | 10 | 12 | 16 | 20 | 22 |
| Размер, a | 3 | 4 | 4,5 | 5,3 | 6 | 7,5 | 9 |
| Размер наконечника, dp | 4 | 5,5 | 7 | 8,5 | 12 | 15 | 18 |
| Размер головки под ключ, s | 6 | 8 | 10 | 13 | 16/17 | 21/22 | 24 |
| Расстояние между гранями, e | 8 | 10 | 13 | 17 | 22 | 28 | 32 |
Характеристики
-
Тип винтаУстановочный
-
DIN479
-
ГОСТ1482-84
-
Единицы измеренияшт
-
Класс прочности8.8
-
МатериалСталь
-
Название на упаковке (ориг. название)Square head bolts with short dog point
