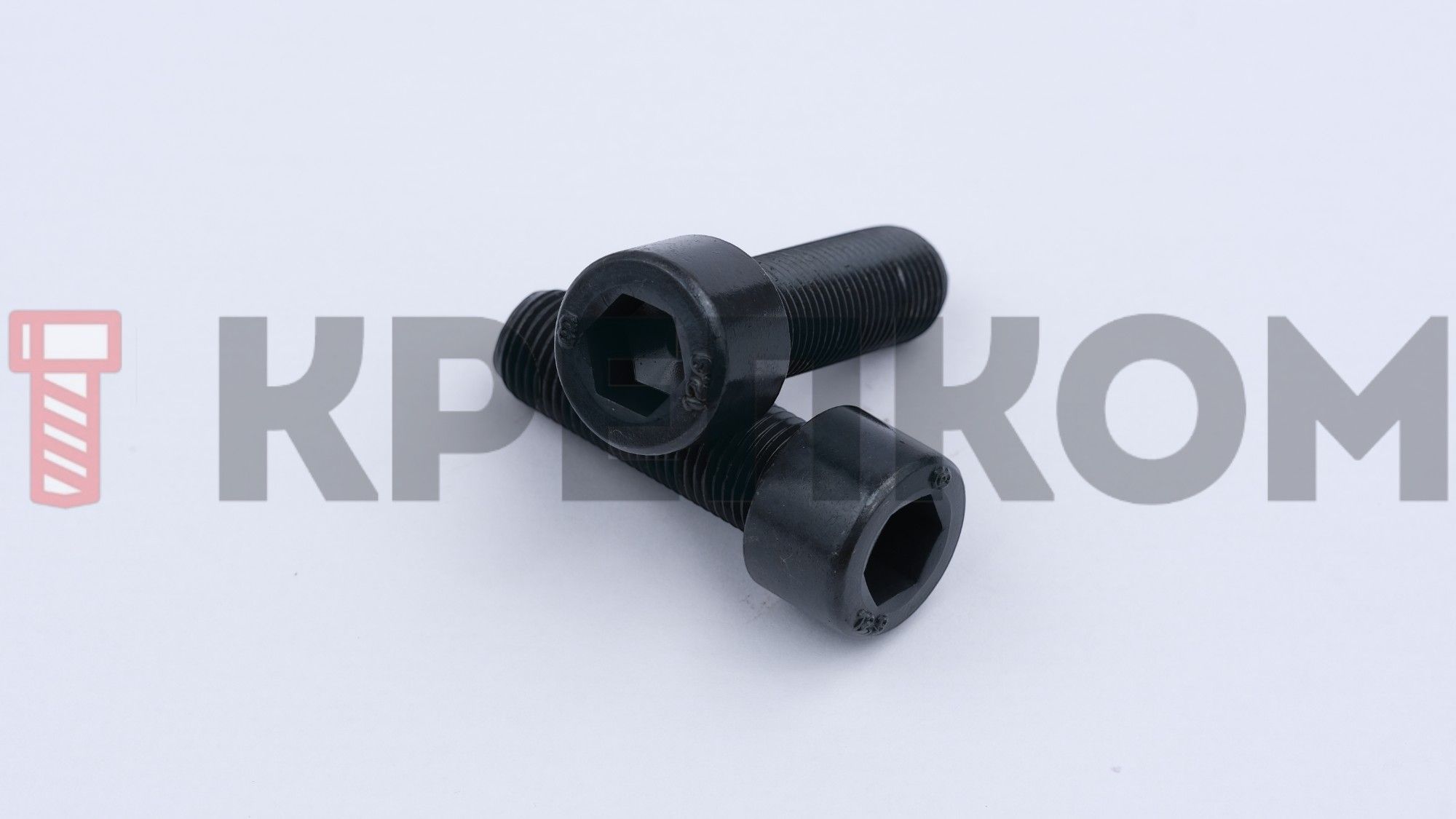

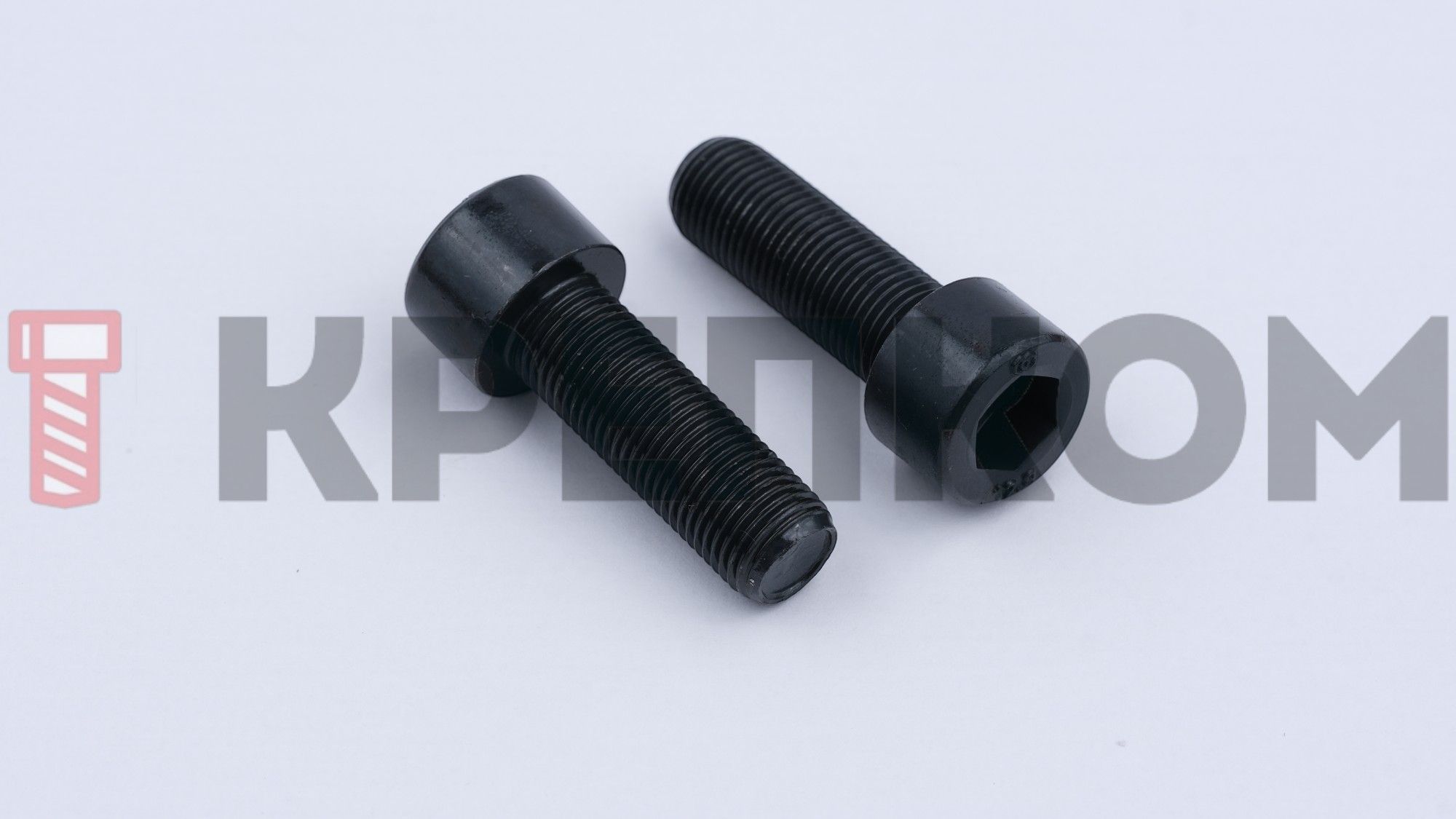

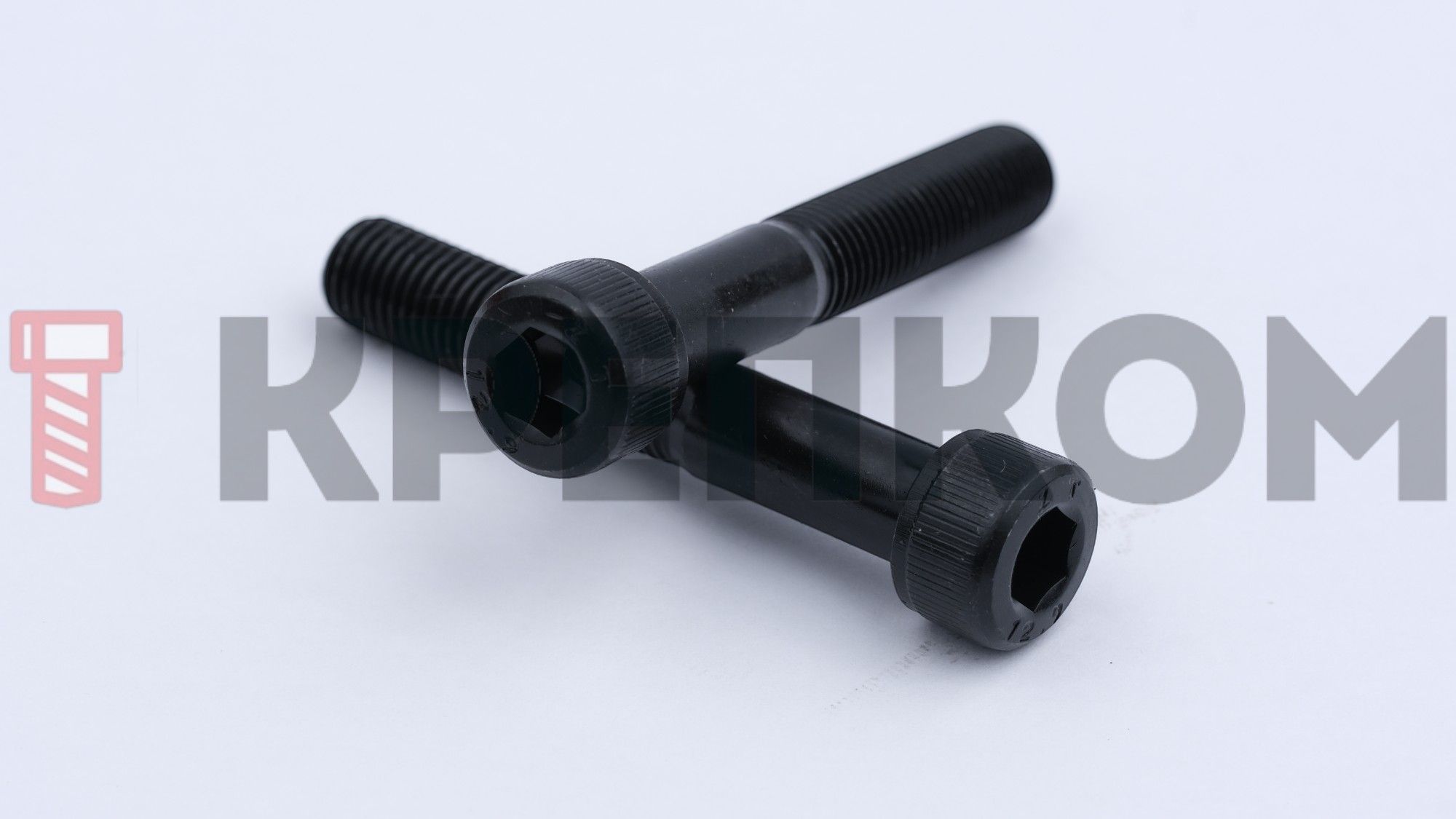

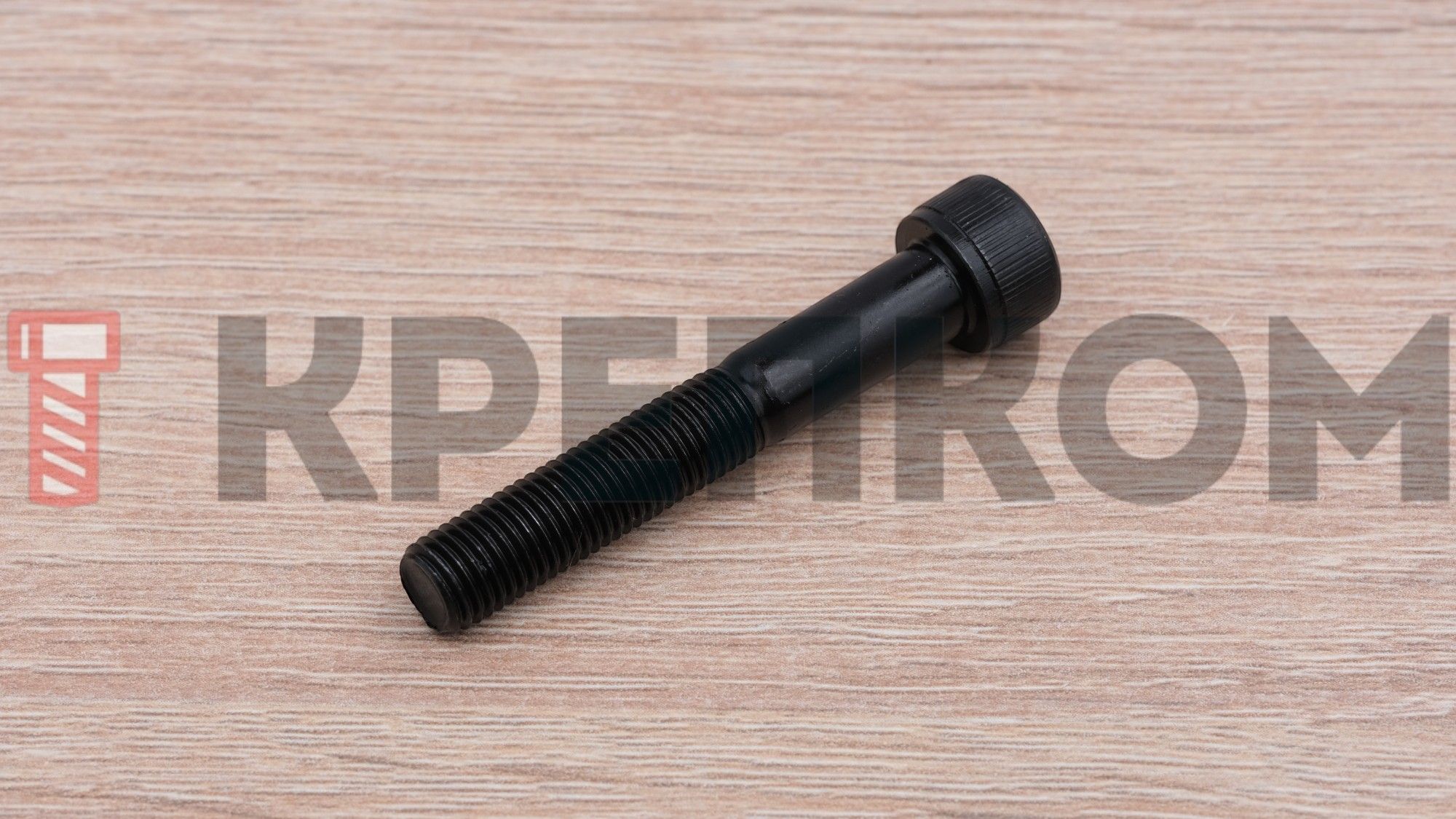

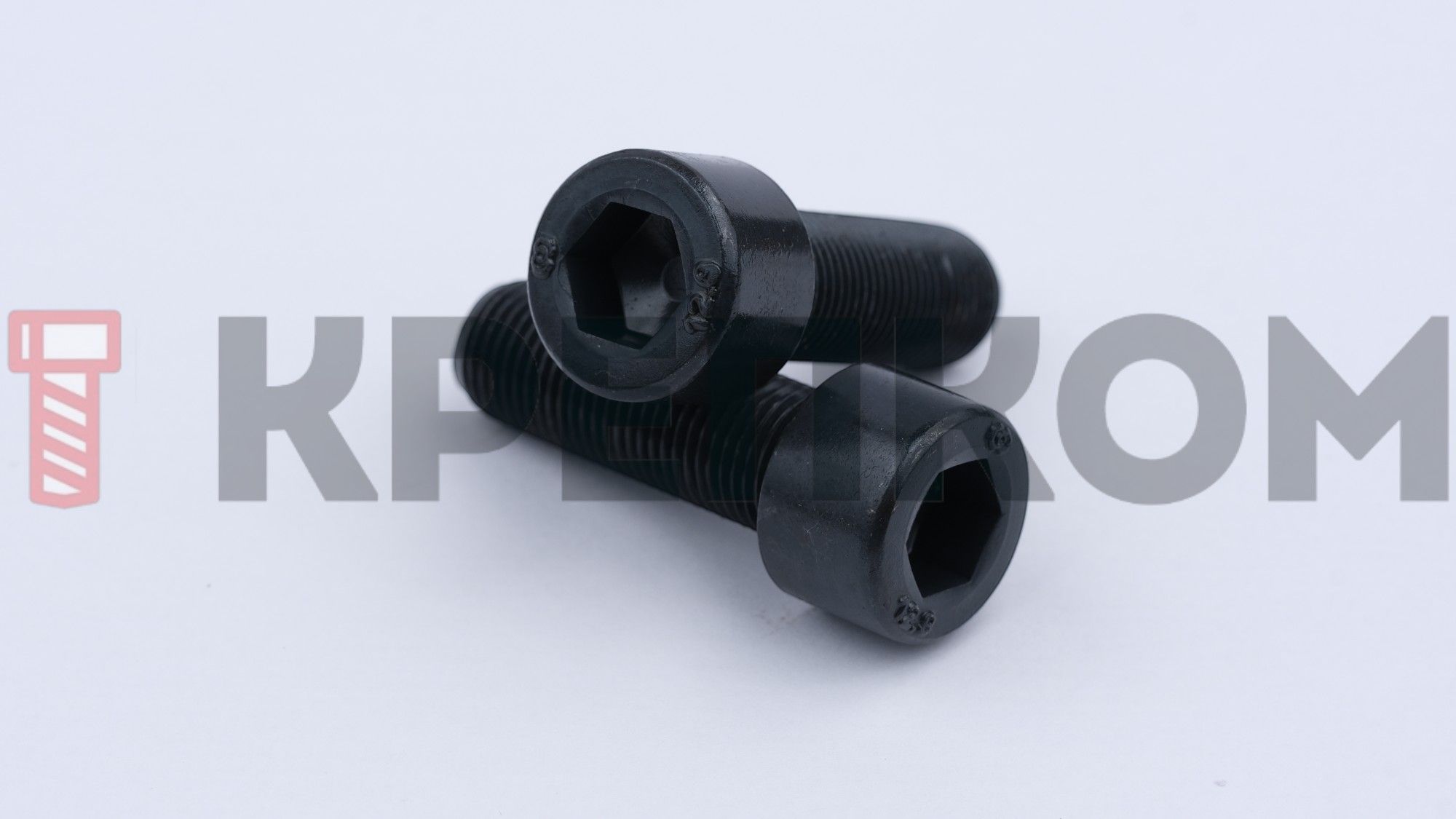

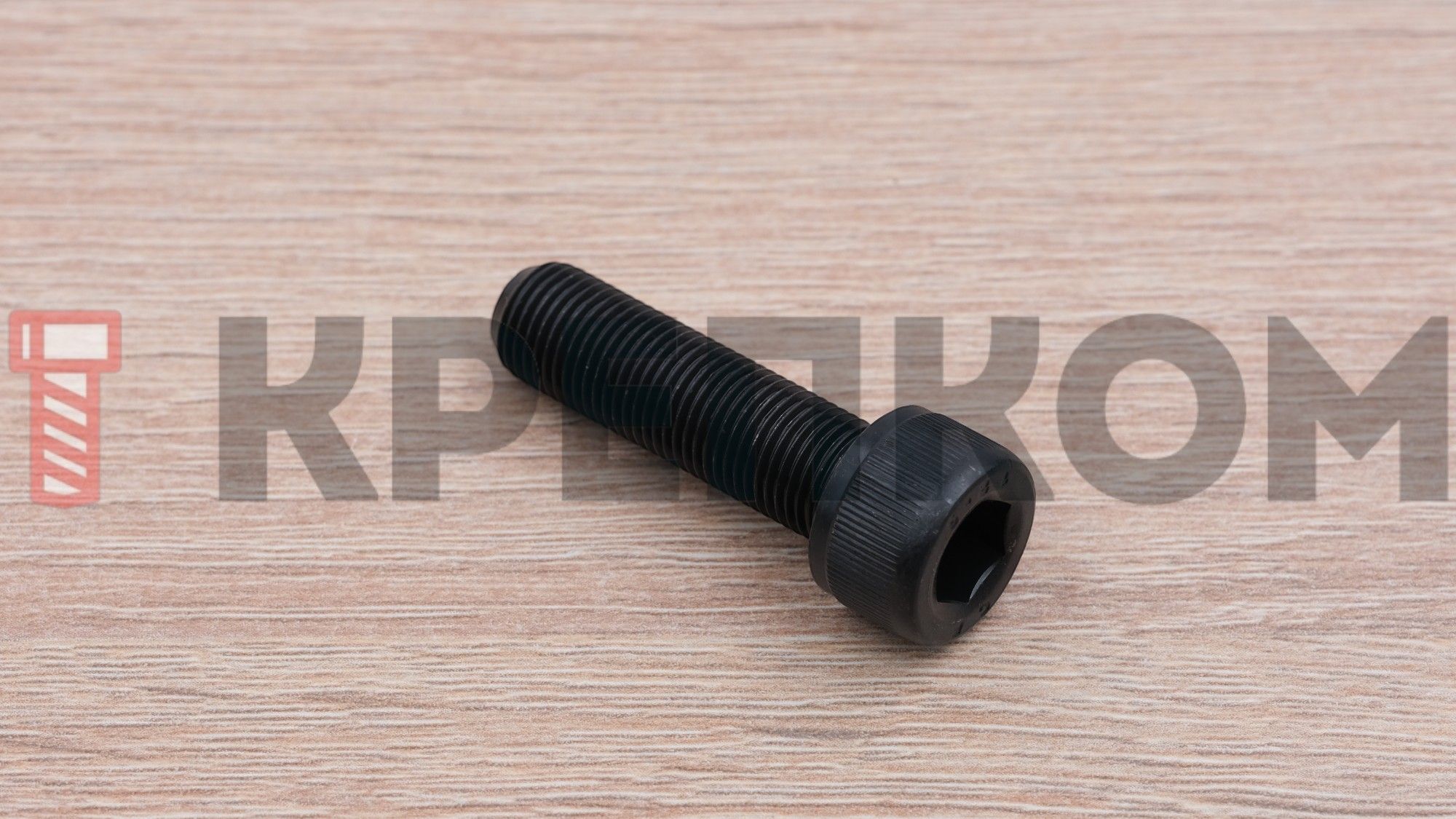

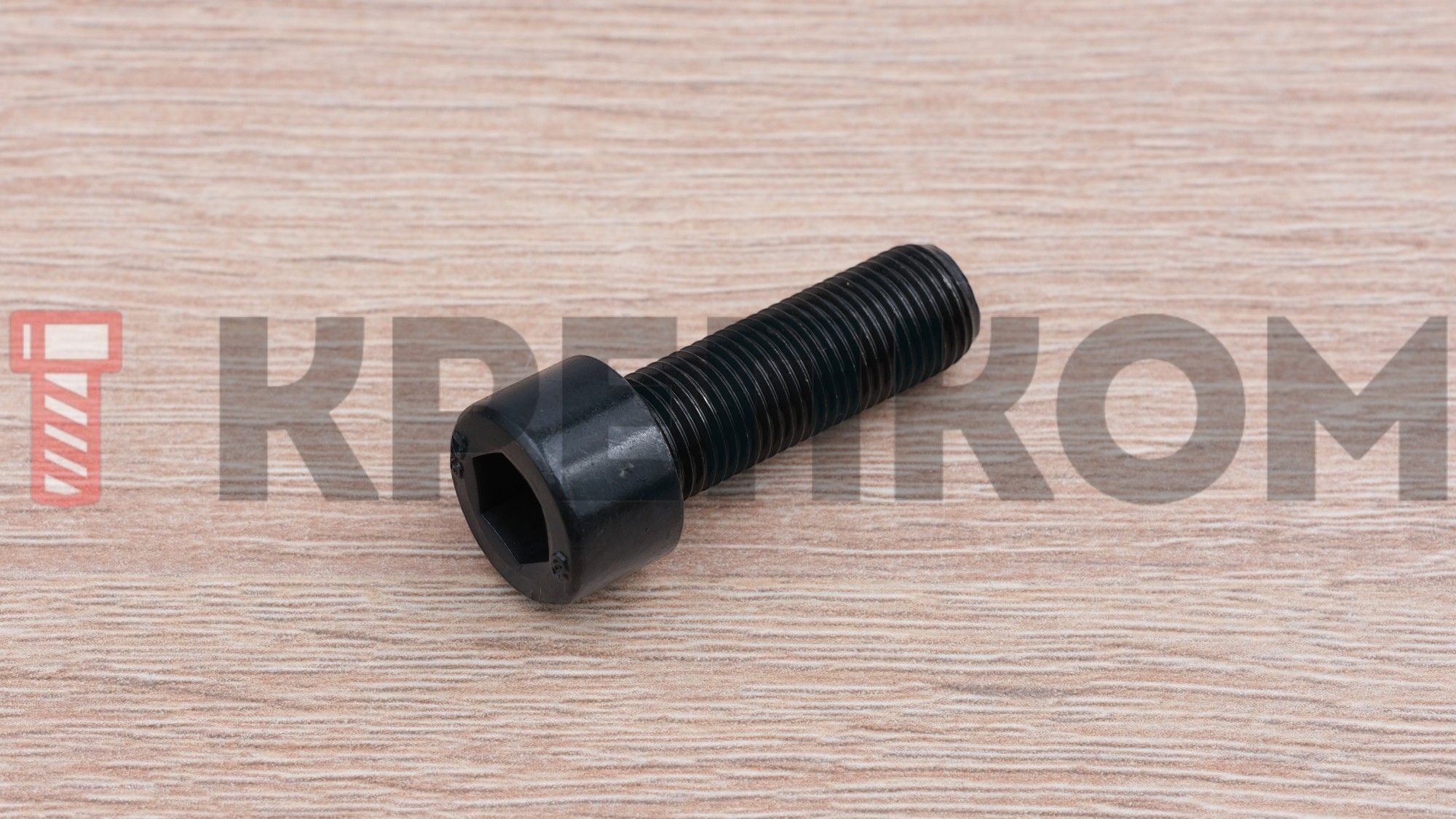

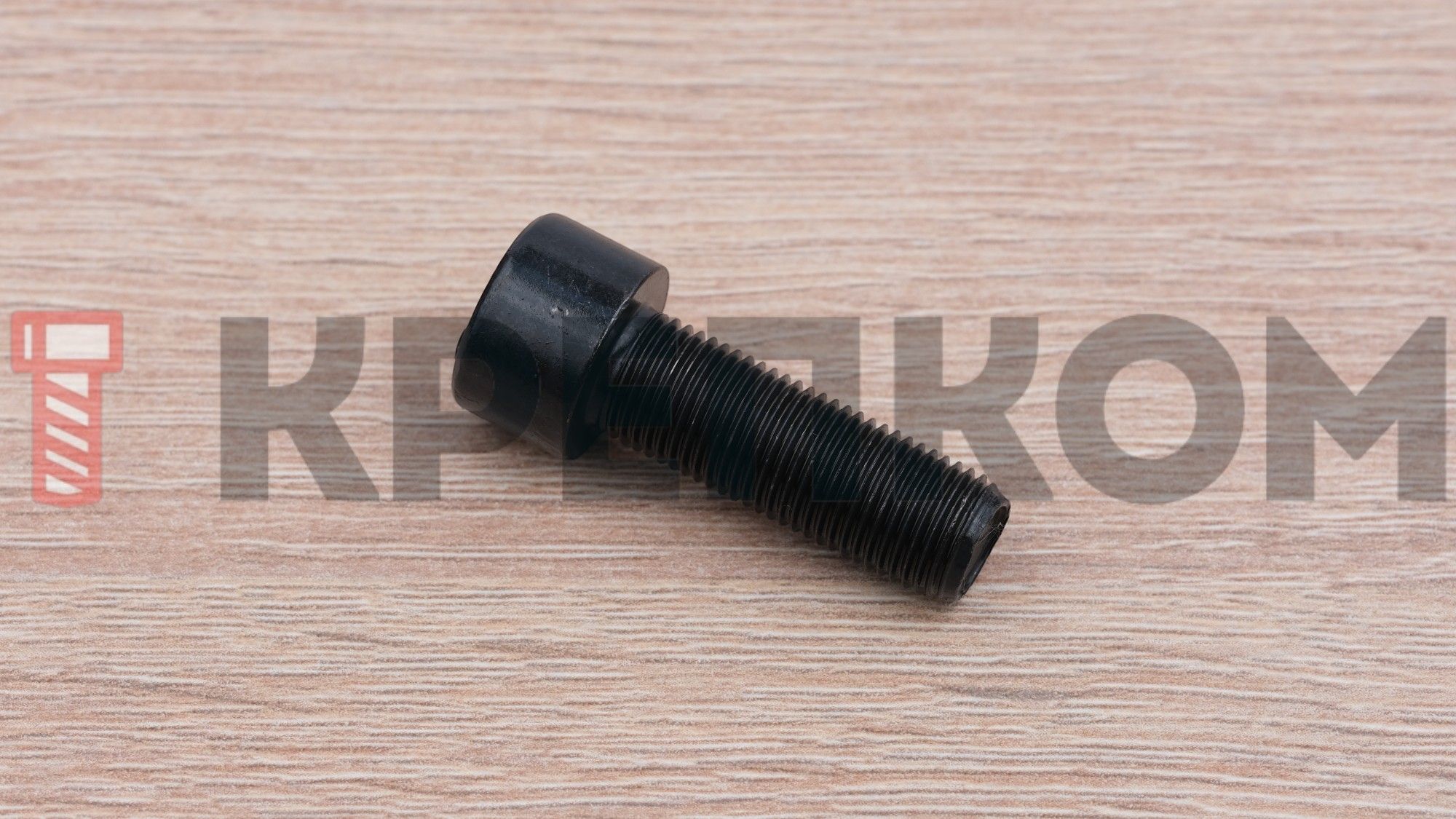

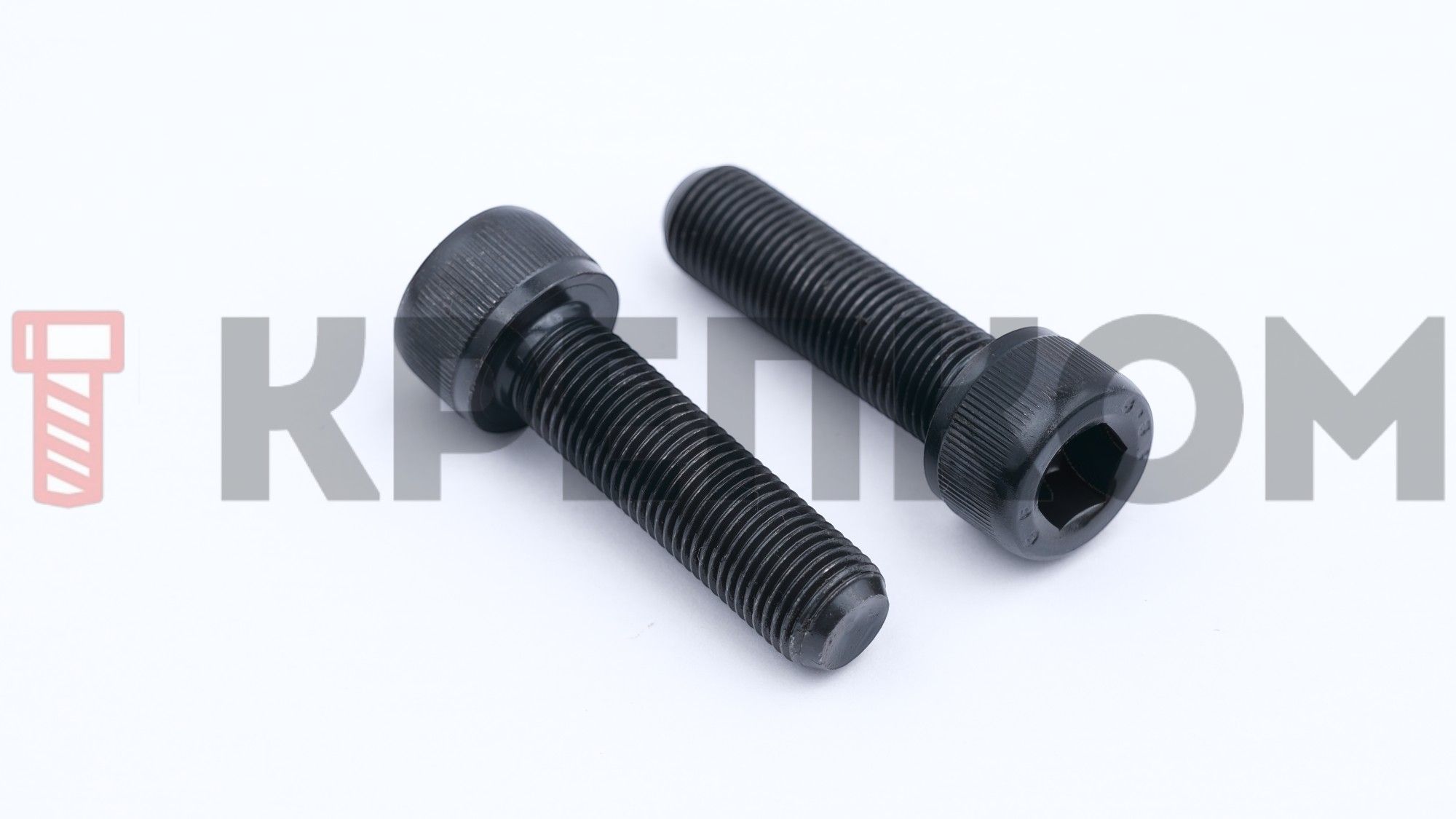

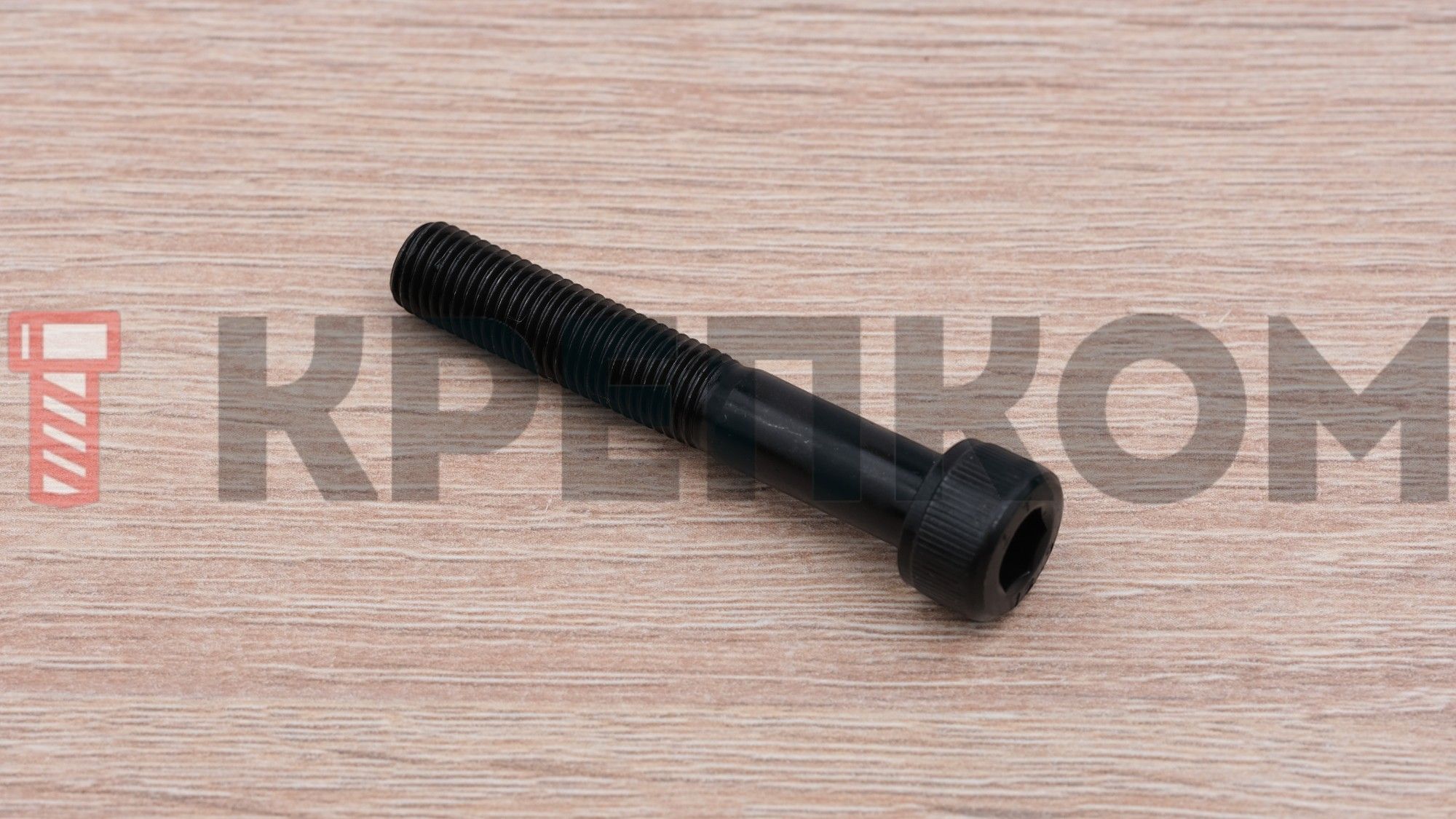

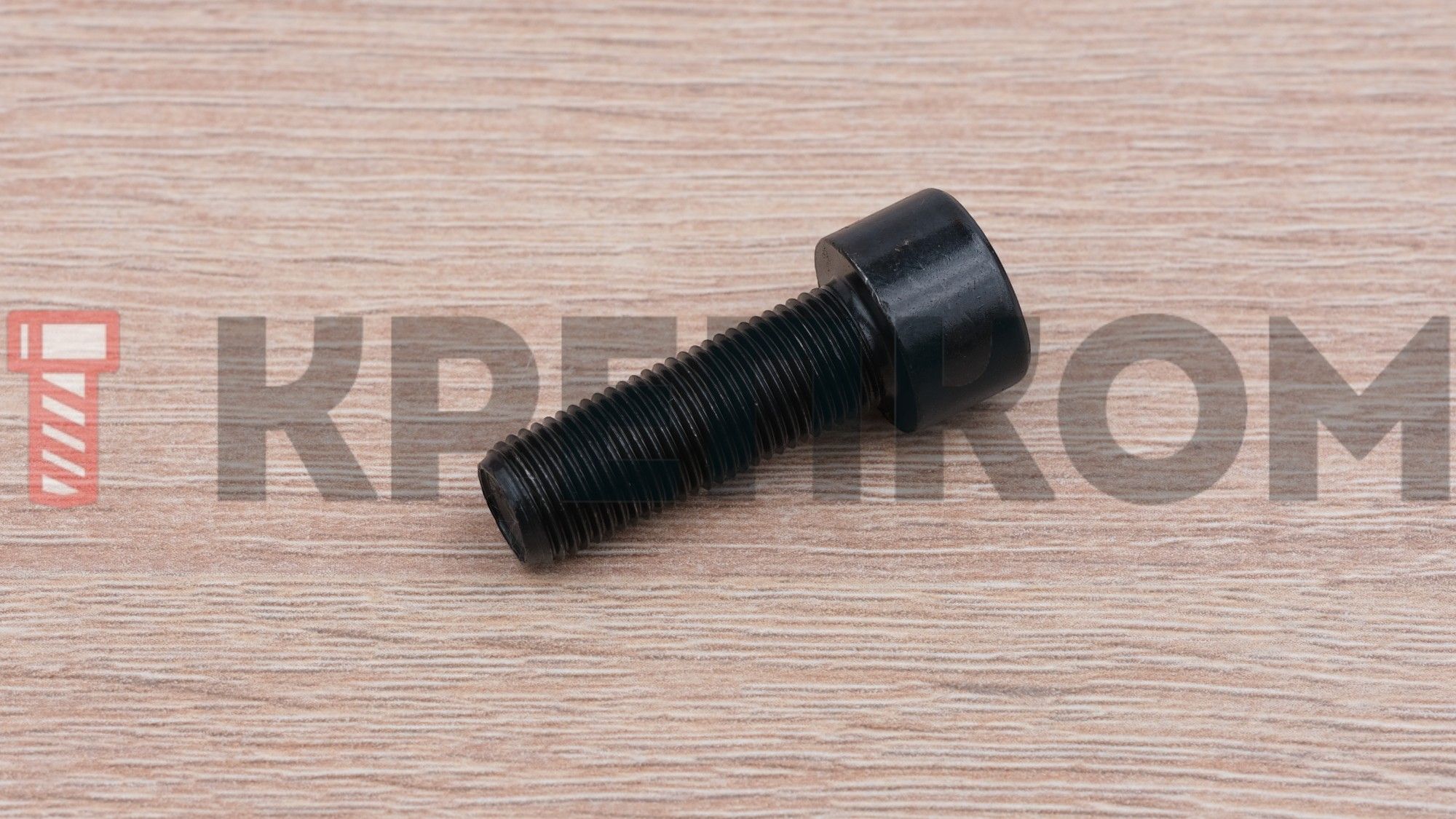

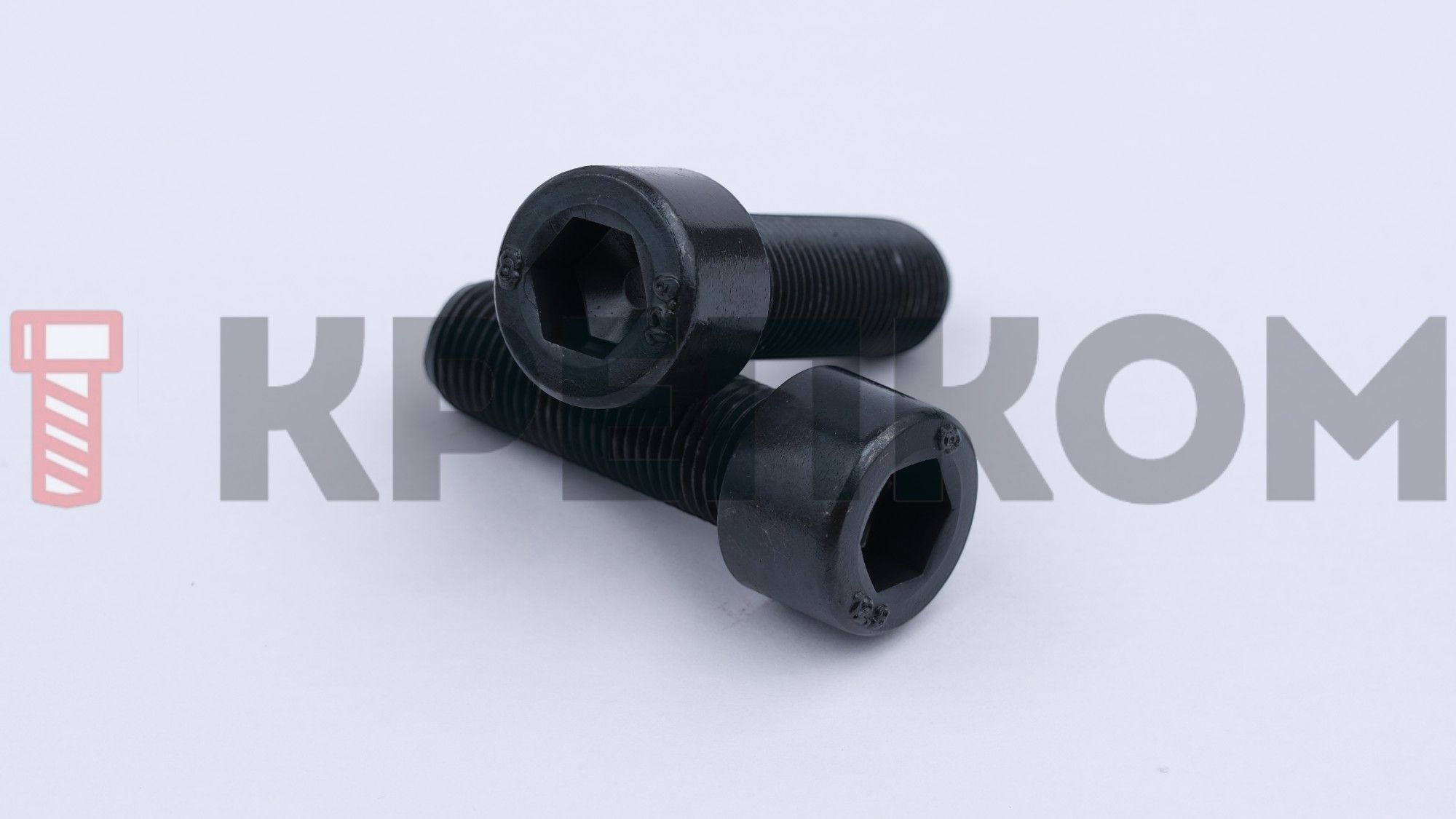

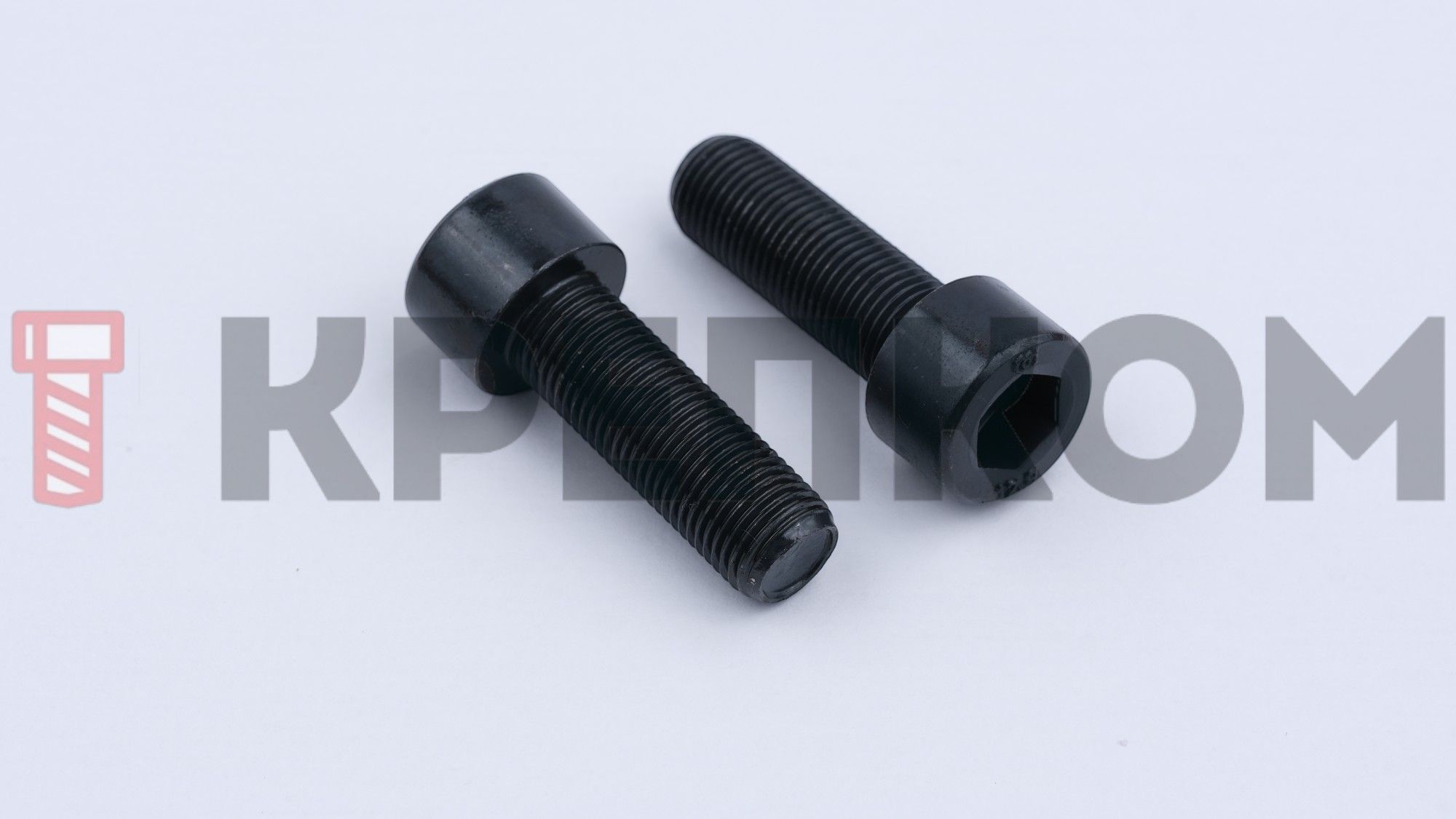

Винт (болт) с мелкой резьбой, цилиндрической головкой и внутренним шестигранником DIN 912 (ISO 12474), класс прочности 12.9, оксидированный

Код товара: WN00098684
Фото менеджера Владимир

Ваш консультант Владимир

7 (929) 179-40-28
  • Сверхпрочный крепеж из закаленной и отпущенной легированной стали класса прочности 12.9.
  • Временное сопротивление разрыву - 1200 Н/мм², предел текучести - 1080 Н/мм², твердость в пределах 39-44 HRC.
  • Поверхность: черный оксид.
  • Конструкция и размеры в соответствии с DIN 912.
  • Внутренний шестигранник под имбусовый ключ для затягивания с требуемым крутящим моментом.
  • Цилиндрическая головка для установки в технологические отверстия заподлицо или ниже поверхности.
  • Метрическая мелкая резьба от М8х1 до М64х4, поле допуска 6g, класс точности - А.
  • Длина изделия (без учета головки): от 12 до 300 мм.
  • Идеально подходит для прецизионных сборочных работ с жесткими допусками и высокими требованиями к прочности и виброустойчивости соединения.
Подробнее
Диаметр (мм)
Все
Длина (мм)

Длина измеряется по разному, обратите внимание на головку винта.

Все
Нет подходящего размера?

Показать ещё
1 - 21 из 70 размеров
  • Высокопрочный винт (болт) с цилиндрической головкой и мелкой метрической резьбой DIN 912 (ISO 12474) класса прочности 12.9 применяется в автомобилестроении, станкостроении, производстве приборов, двигателей, оборудования, дорожной, сельскохозяйственной и грузоподъемной техники. Частый шаг резьбы повышает стойкость соединения к отвинчиванию, что особенно важно в механических узлах, работающих в условиях вибрации.

    Болт под шестигранник 12.9 изготовлен из высококачественной стали, не оцинкован (черный), дополнительно упрочнен закалкой и отпуском. Такая технология снижает хрупкость изделия, усиливает твердость, повышает усталостную прочность и ударную вязкость. Высокопрочный крепеж способен выдерживать повышенные нагрузки на растяжение и срез, поэтому используется для создания ответственных и тяжело нагруженных соединений.

    Каленые болты класса прочности 12.9 не нуждается в антикоррозийном металлическом покрытии, так как в состав стали входит хром и другие компоненты, обеспечивающие высокую сопротивляемость коррозии. В качестве дополнительной защиты служит оксидная пленка на поверхности, она же придает им глубокий черный цвет.

    Установка

    Винт (болт) 12.9 с внутренним шестигранником под имбусовый ключ предусматривает скрытую установку в теле детали. Вкручивается в резьбовые отверстия с посадочным местом под цилиндрическую головку. Свинчивание деталей может выполняться как с использованием гайки, так и без нее. Глубокое точное гнездо под шестигранник обеспечивает максимальное зацепление ключа и дает возможность приложить максимально допустимый для данного крепежа момент затяжки без повреждения граней шлица.

    Аналоги DIN 912 с мелким шагом резьбы:

    • ISO 12474 (М8х1 - М36х3; 12 - 200 мм)
    • ISO 21269 (М8х1 - М64х4; 12 - 300 мм)

    Размеры

    Винт (болт) с цилиндрической головкой и внутренним шестигранником DIN 912 - схема, чертеж

    Диаметр резьбы M8 M10 M12 М14 М16 М20 М24
    Диаметр цилиндрической головки, dk 13 16 18 21 24 30 36
    Высота головки винта, k 8 10 12 14 16 20 24
    Размер внутреннего шестигранника винта под ключ, s 6 8 10 12 14 17 19
    Длина резьбовой части винта, b (max) 28 32 36 40 44 52 60
    Шаг резьбы 1,0 1,0; 1,25 1,5 1,5 1,5 1,5 1,5; 2,0

    все размеры указаны в мм

    Характеристики

    • DIN
      912
    • ISO
      12474
    • Единицы измерения
      шт
    • Шлиц
      Шестигранник внутренний (HEX)
    • Форма головки
      Цилиндрическая с внутренним шестигранником
    • Размер шага резьбы
      Мелкий
    • Класс прочности
      12.9
    • Материал
      Сталь
    • Название на упаковке (ориг. название)
      Hexagon socket head cap screws
    * Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара. Представленная информация не является публичной офертой
