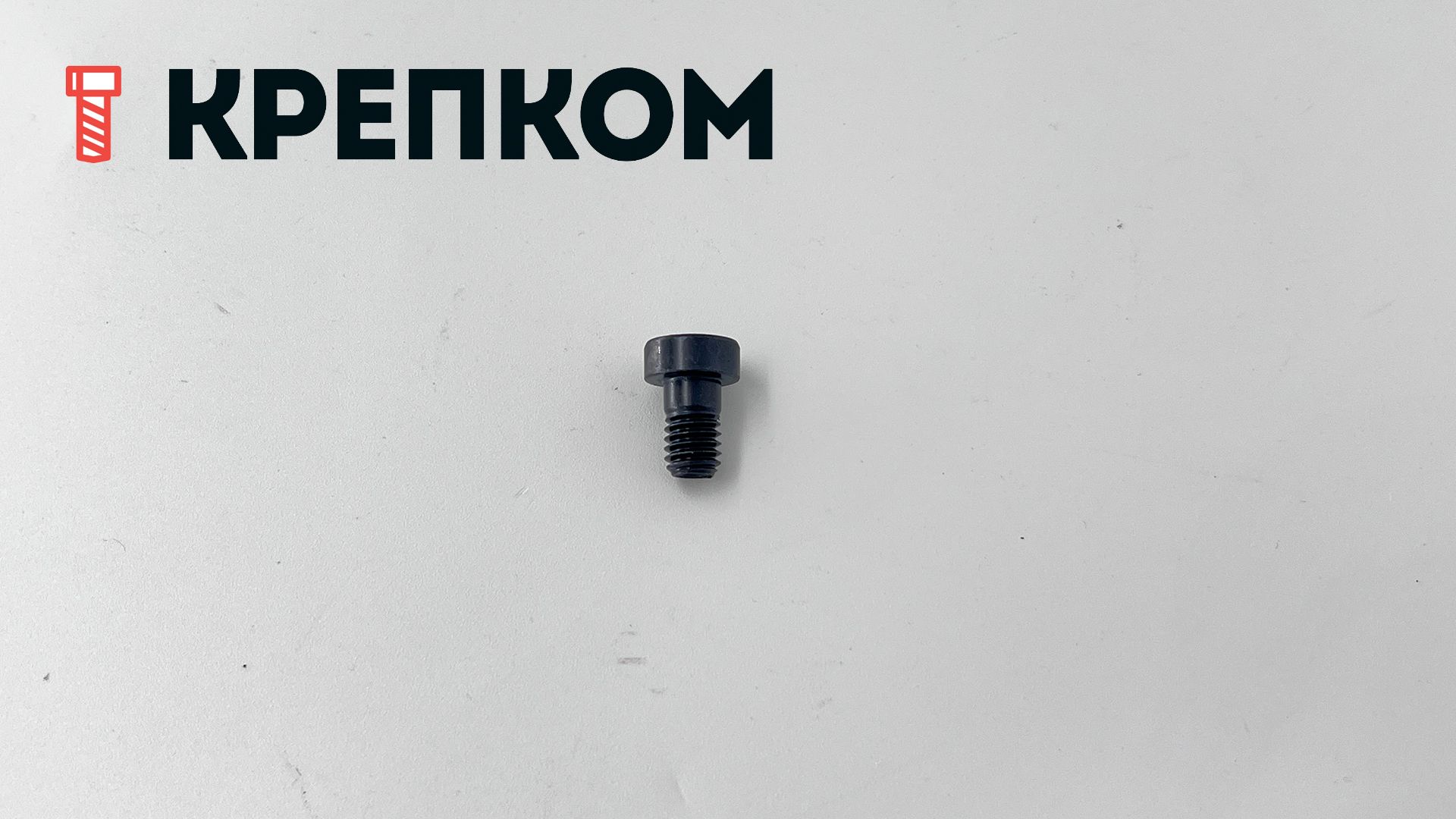

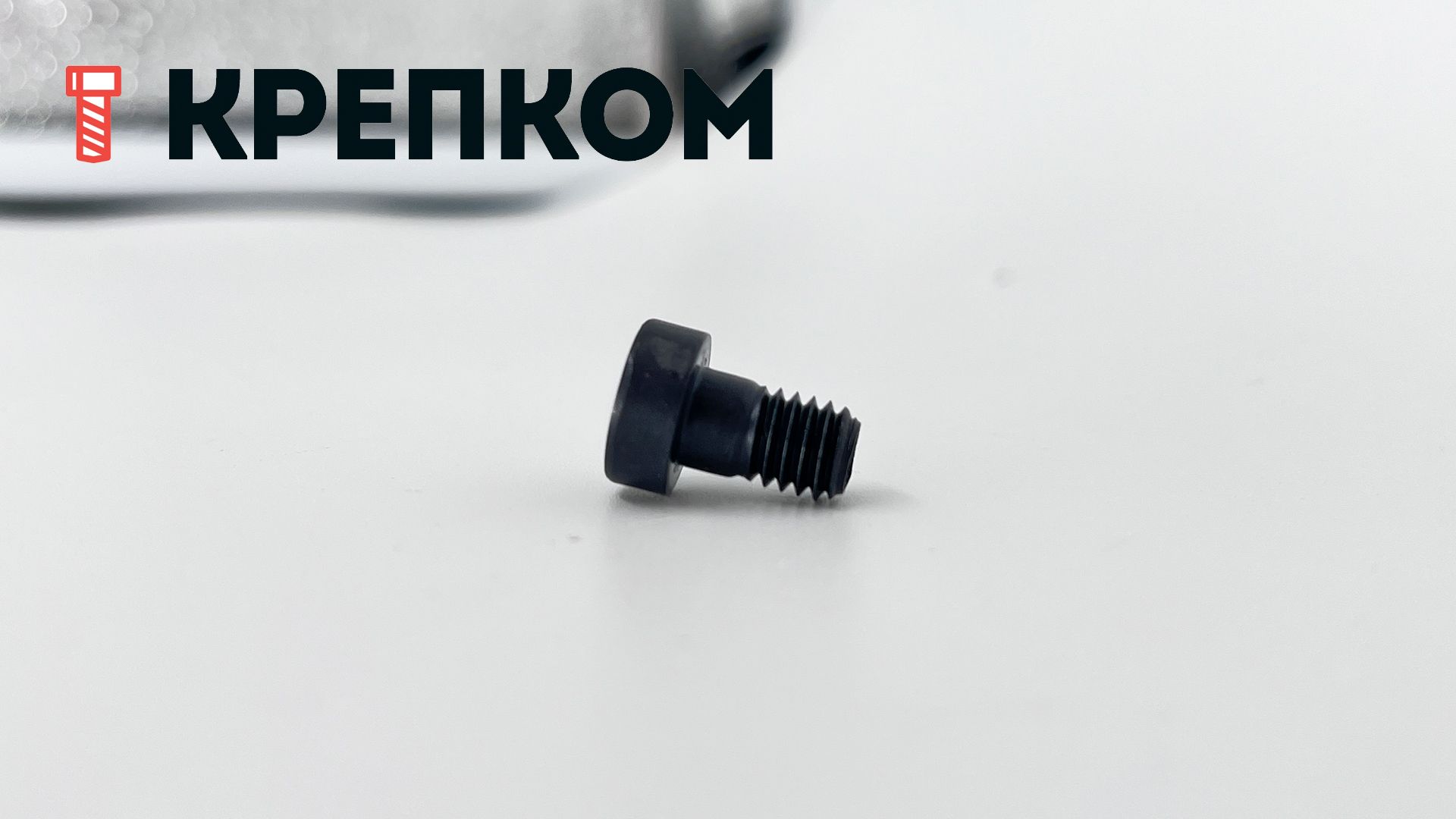

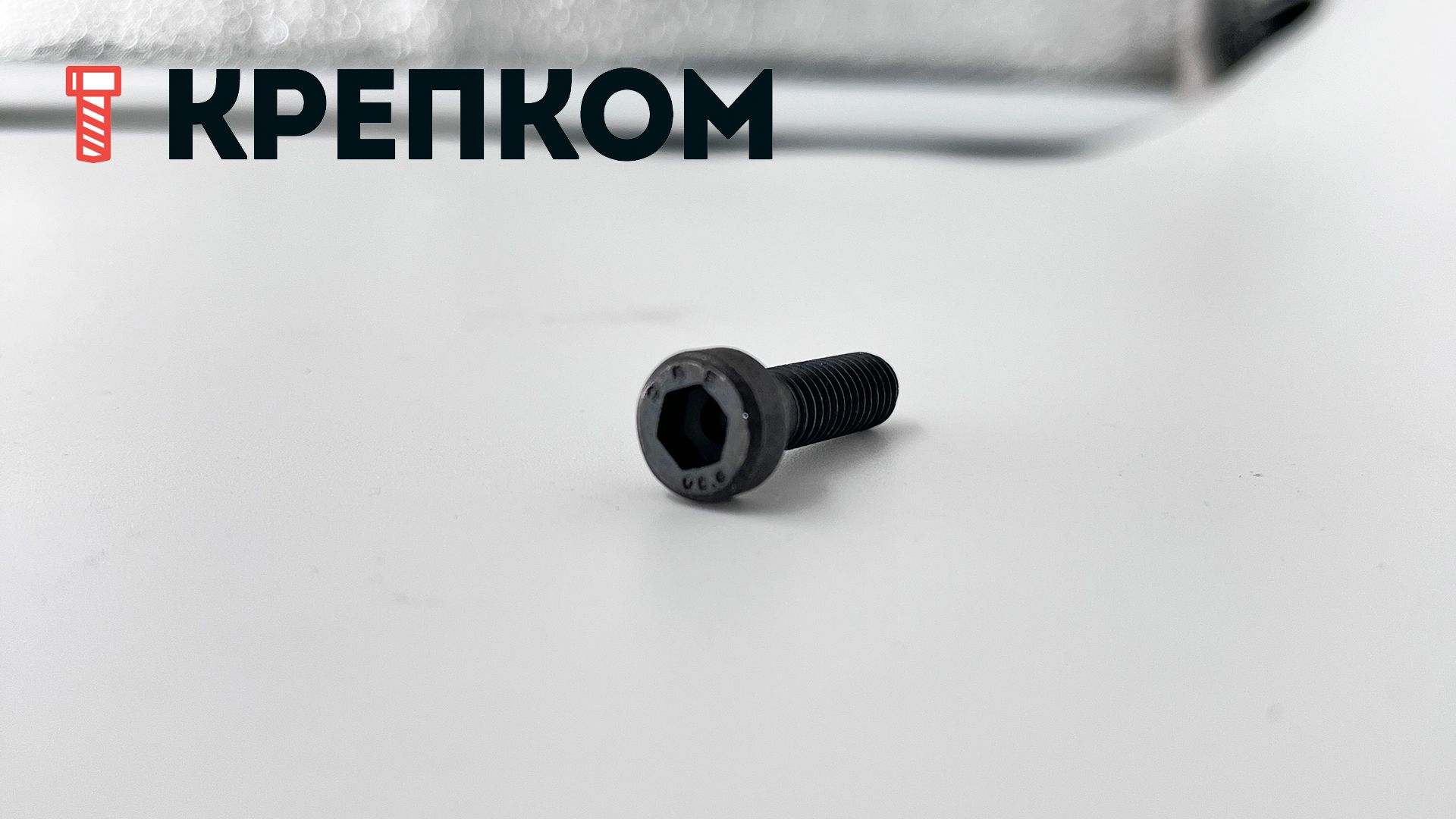

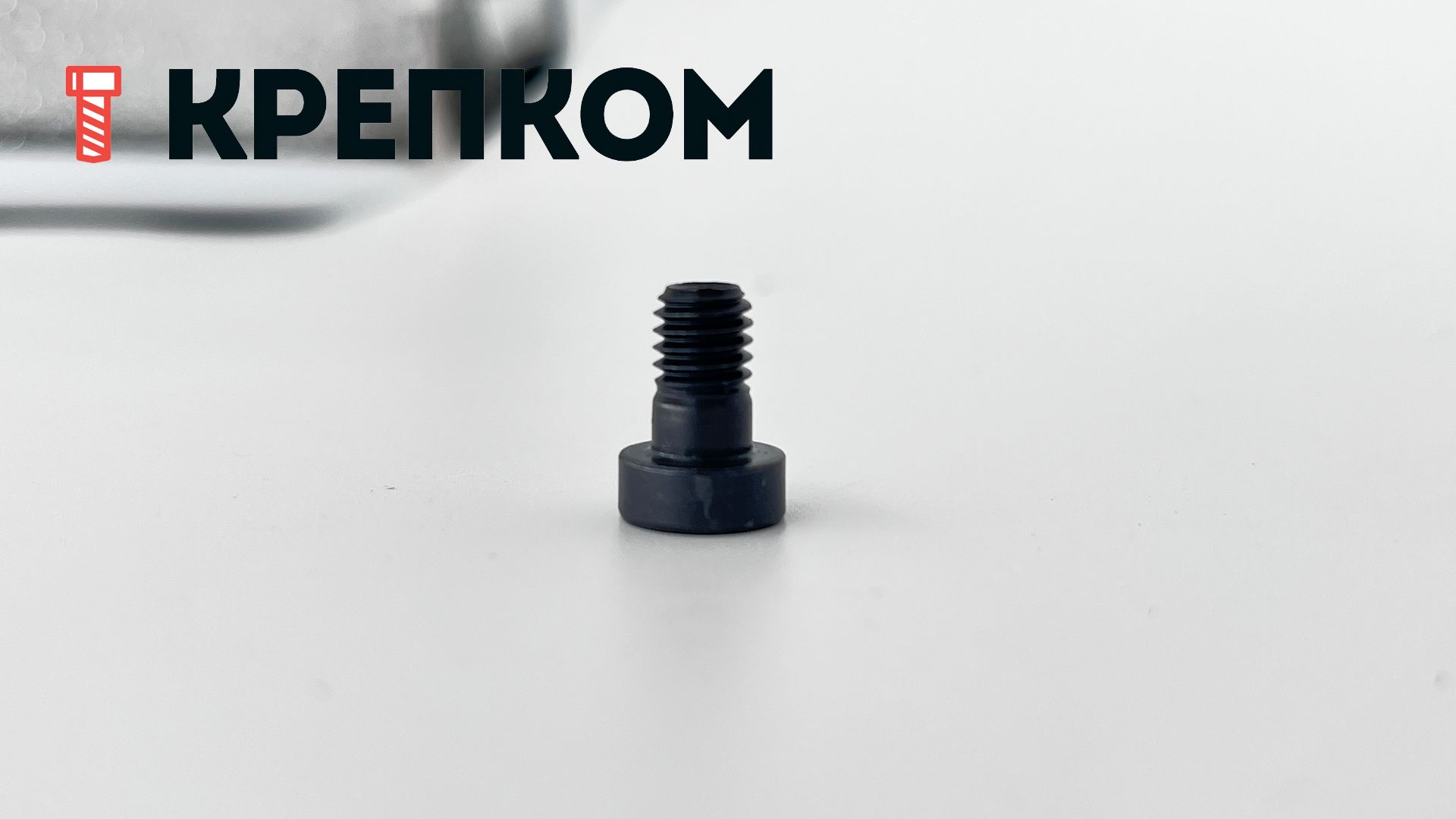

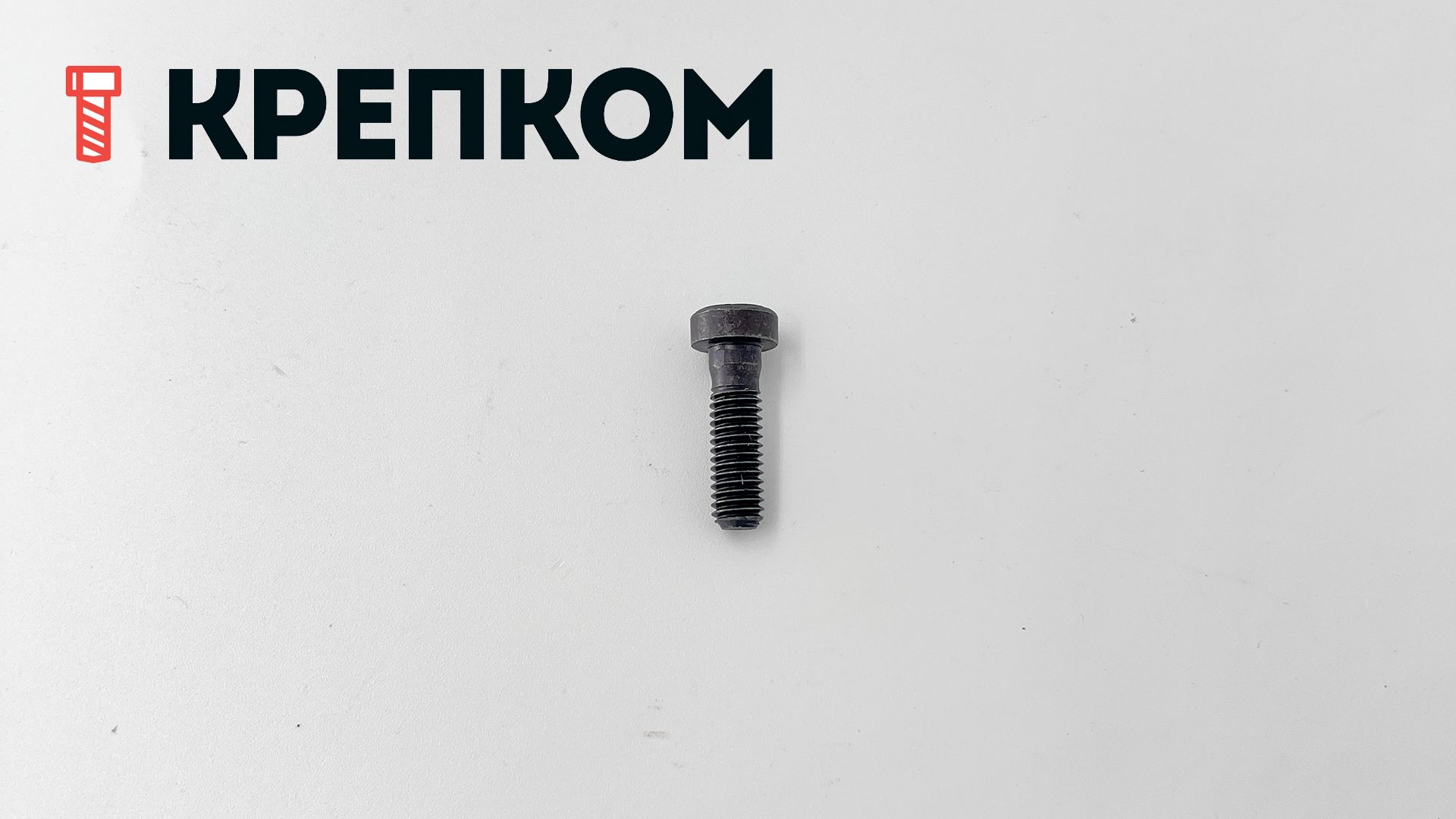

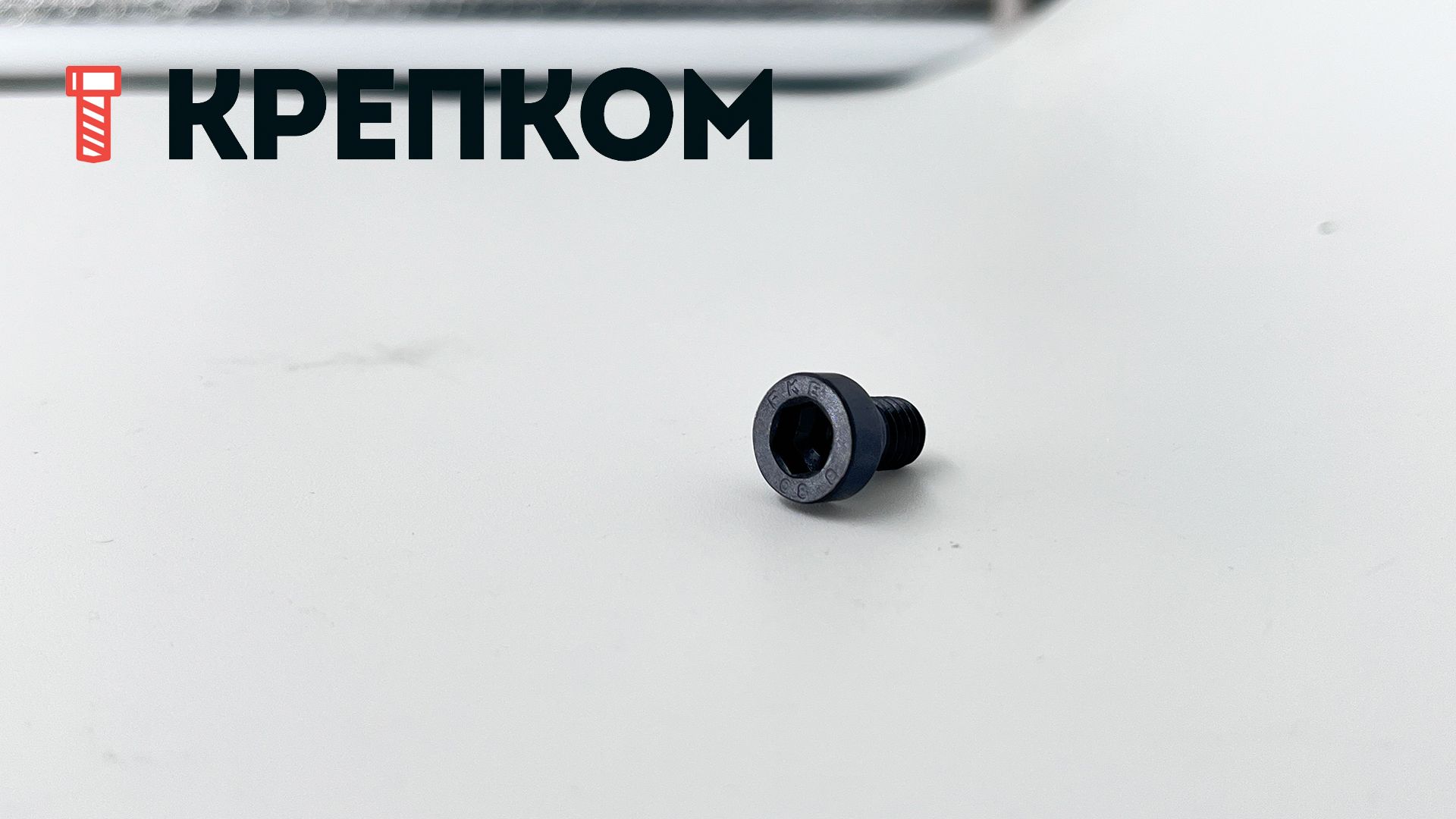

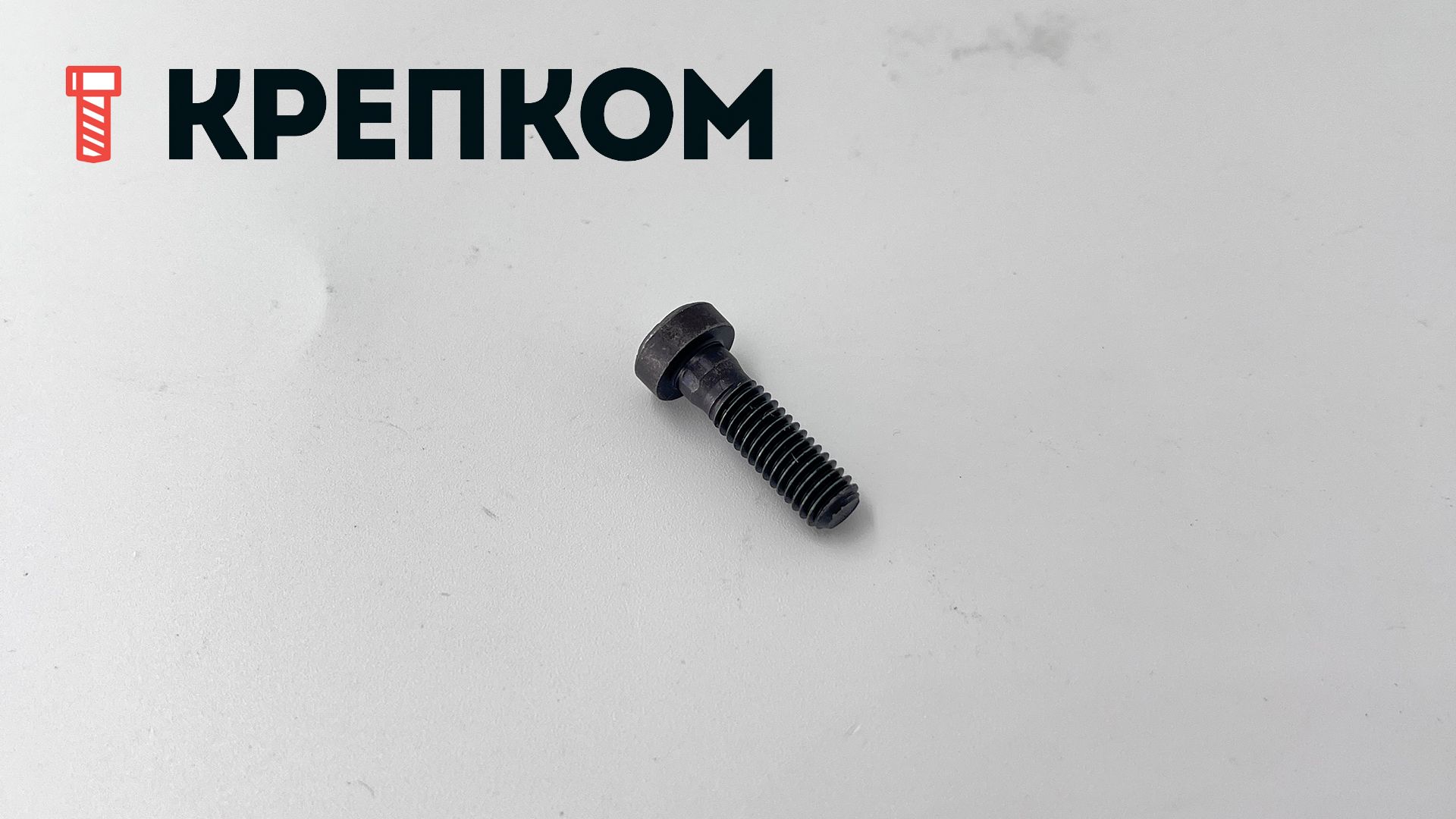

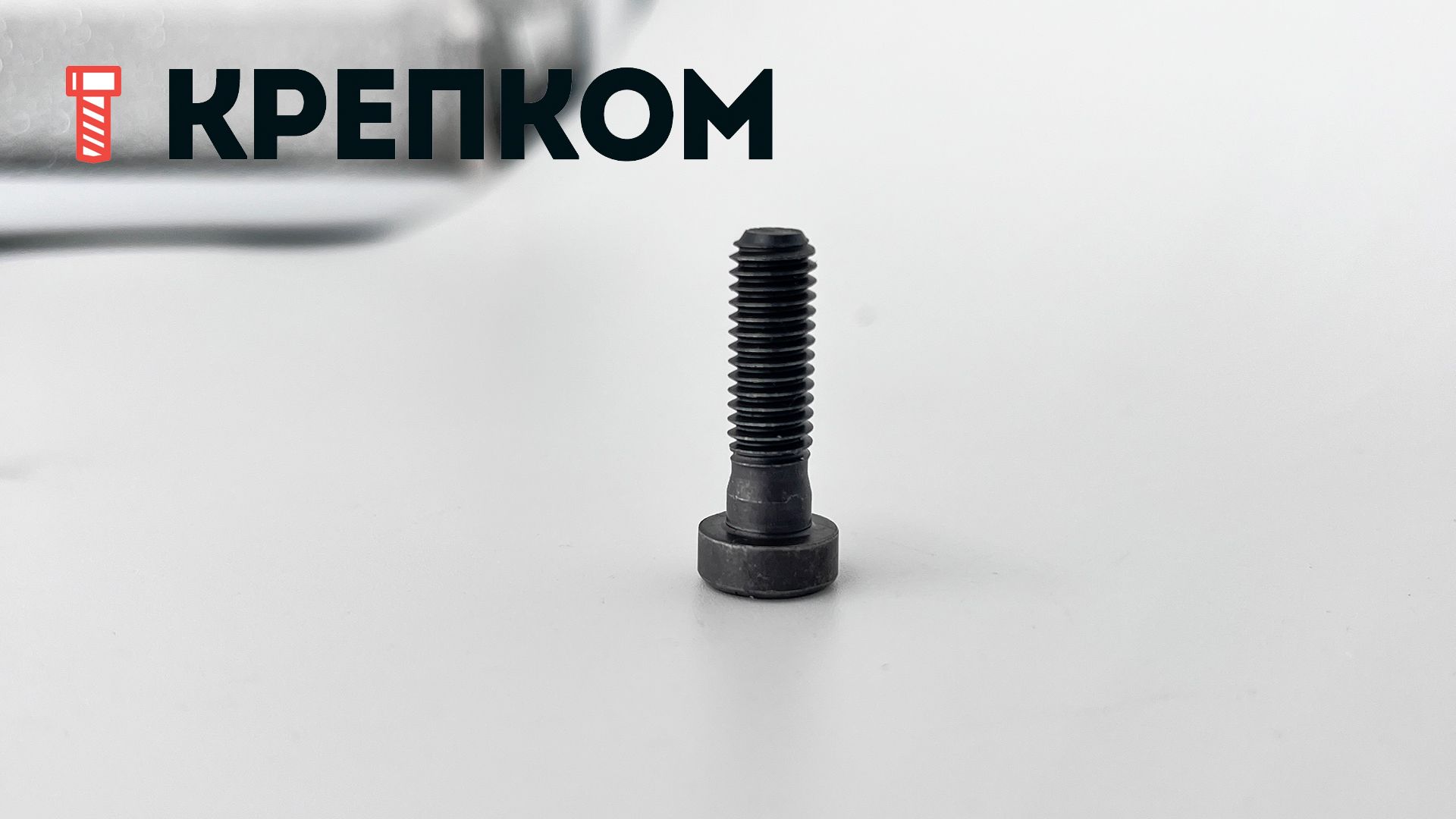

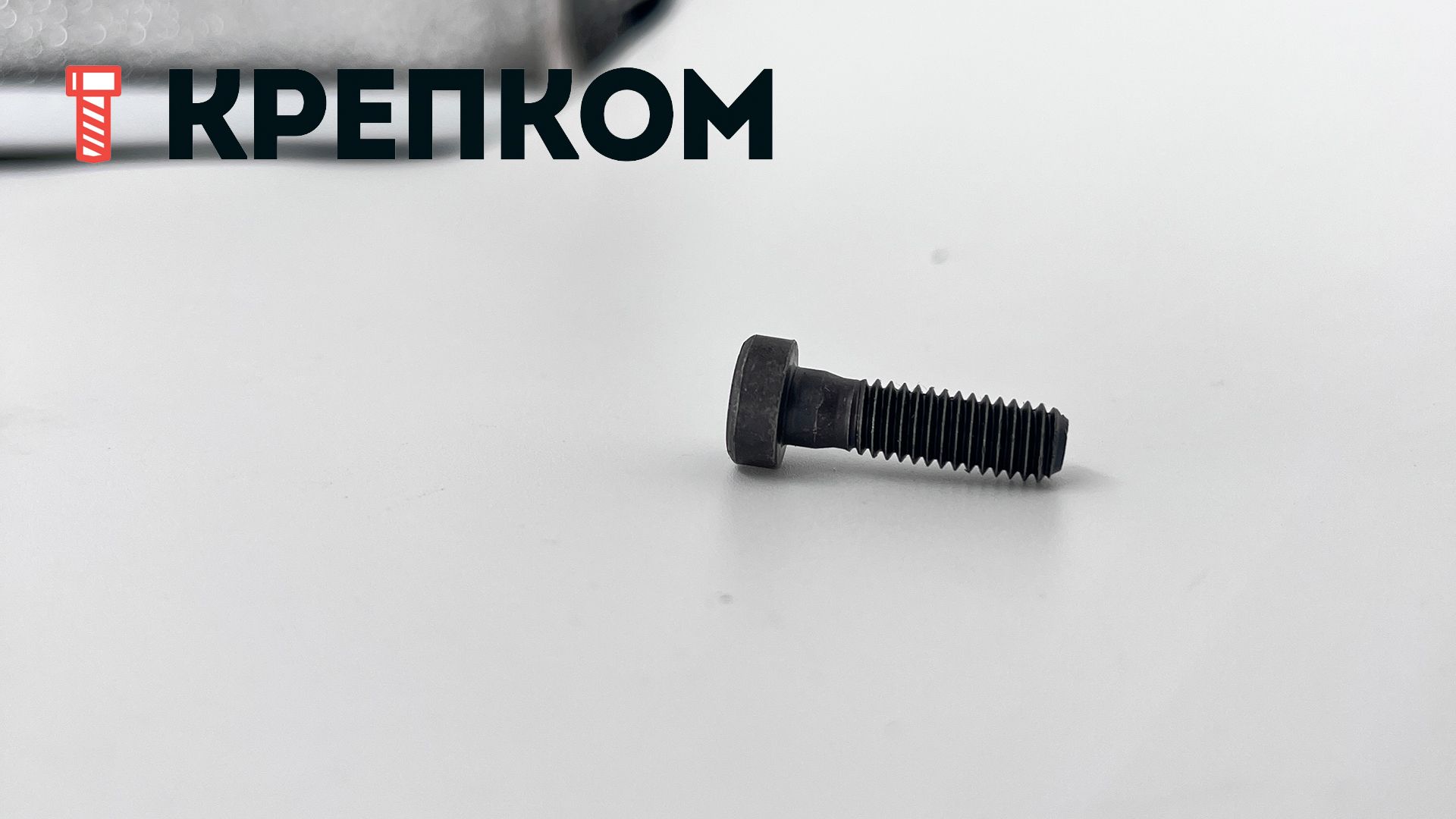

Винт (болт) с внутренним шестигранником и уменьшенной головкой DIN 6912, класс прочности 8.8
Ваш консультант Борис
+7 (999) 027-78-44- Высокопрочный машиностроительный винт из закаленной углеродистой стали.
- Закаленная сталь, класс прочности 8.8.
- Поверхность: черная оксидированная.
- Тип шлица: внутренний шестигранник с центрирующим отверстием в основании.
- Головка: цилиндрическая уменьшенная по высоте, вследствие чего болт имеет пониженную нагрузочную способность (≈ на 20% ниже, чем у DIN 912).
- Соединение образует путем ввинчивания в резьбовое отверстие в теле сопрягаемых деталей или при помощи гайки.
- Параметры резьбы: метрическая от М4 до М36, поле допуска 6g, шаг крупный (основной), точность изготовления соответствует требованиям класса «А».
- Длина стержня: от 6 до 220 мм
руб.
/ штруб.
/ штруб.
/ штруб.
/ штруб.
/ штруб.
/ штруб.
/ штруб.
/ штруб.
/ штруб.
/ штруб.
/ штруб.
/ штруб.
/ штруб.
/ штБолт (винт) с низкой цилиндрической головкой с внутренним шестигранником DIN 6912 повышенного класса прочности 8.8 предназначен для использования там, где важна уменьшенная высота головки, то есть в местах с ограниченным пространством над прикрепляемой деталью и в конструкциях, не допускающих глубоких расточенных отверстий. Изготовлен из качественной стали, подвергнут закаливанию для упрочнения и повышения износостойкости. Высокая точность исполнения изделия гарантирует плавность завинчивания, плотность сопряжения и устойчивость к самопроизвольному ослаблению. Крепеж не имеет покрытия, поэтому использовать его рекомендуется при нормальном уровне влажности и в слабоагрессивной среде.
Особенности:
Шестигранный шлиц с центрирующим отверстием в основании под имбусовый ключ обеспечивает значительный момент затяжки и надежную фиксацию крепежа. Однако следует учесть, что из-за низкого профиля цилиндра, глубина гнезда также уменьшена, поэтому данный болт 8.8 (предел на разрыв – 800 Н/мм², предел текучести – 640 Н/мм²) не может быть предварительно нагружен в той же степени, что и его полноразмерный аналог с DIN 912 аналогичного размера и материала, и следовательно не может подвергаться тем же максимальным нагрузкам.
Применение:
Используется в машиностроении и на других сборочных производствах для осуществления конвейерной сборки машин, приборов, оборудования, механизмов, мебели, и других конструкций.Аналоги DIN 6912:
DIN 7984 - высокопрочные винты с уменьшенной цилиндрической головкой и внутренним шестигранником, резьба М3 - М24, длина до 100 мм.
Размеры:
|
Номинальный диаметр резьбы d |
М4 | М5 | М6 | М8 | М10 | М12 | М14 | М16 | М20 | М24 | М30 | М36 |
|
Диаметр цилиндрической головки винта dk |
7 | 8,5 | 10 | 13 | 16 | 18 | 21 | 24 | 30 | 36 | 45 | 54 |
|
Высота головки винта k |
2,8 | 3,5 | 4 | 5 | 6,5 | 7,5 | 8,5 | 10 | 12 | 14 | 17,5 | 21,5 |
|
Размер внутреннего шестигранника под ключ S |
3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 17 | 19 | 22 | 27 |
|
Длина резьбы винта b, если I ≤ 125 |
14 | 16 | 18 | 22 | 26 | 30 | 34 | 38 | 46 | 54 | 66 | 78 |
|
Длина резьбы винта b, если 125 < I ≤ 200 |
- | - | - | - | 32 | 36 | 40 | 44 | 52 | 60 | 72 | 84 |
|
Длина резьбы винта b, если I > 200 |
- | - | - | - | - | - | - | 57 | 65 | 73 | 85 | 97 |
все размеры указаны в мм
Характеристики
-
DIN6912
-
Единицы измеренияшт
-
ШлицШестигранник внутренний (HEX)
-
Форма головкиЦилиндрическая с внутренним шестигранником
-
Класс прочности8.8
-
МатериалСталь
-
Название на упаковке (ориг. название)Hexagon socket head cap screws, low head, with centre
