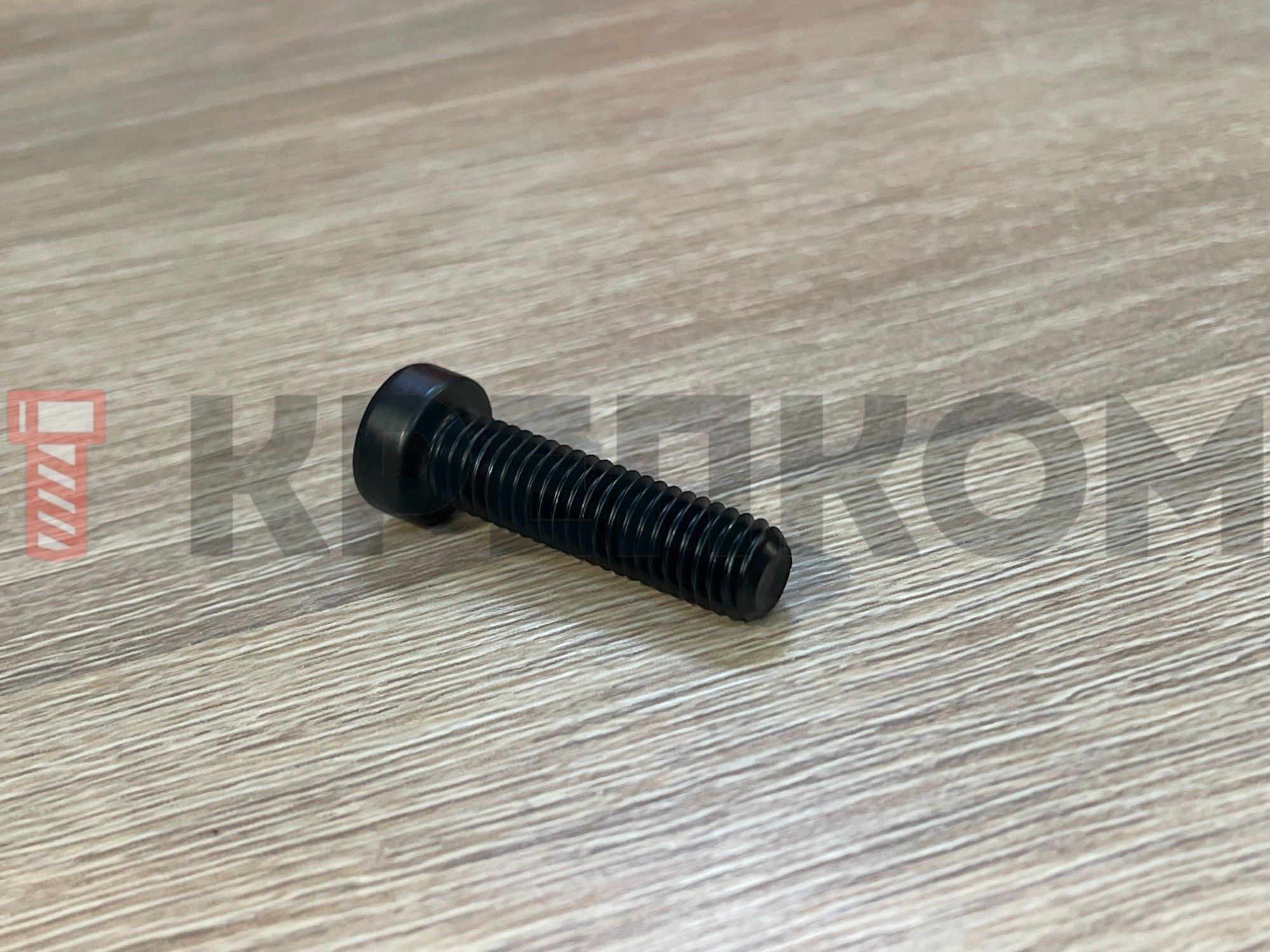

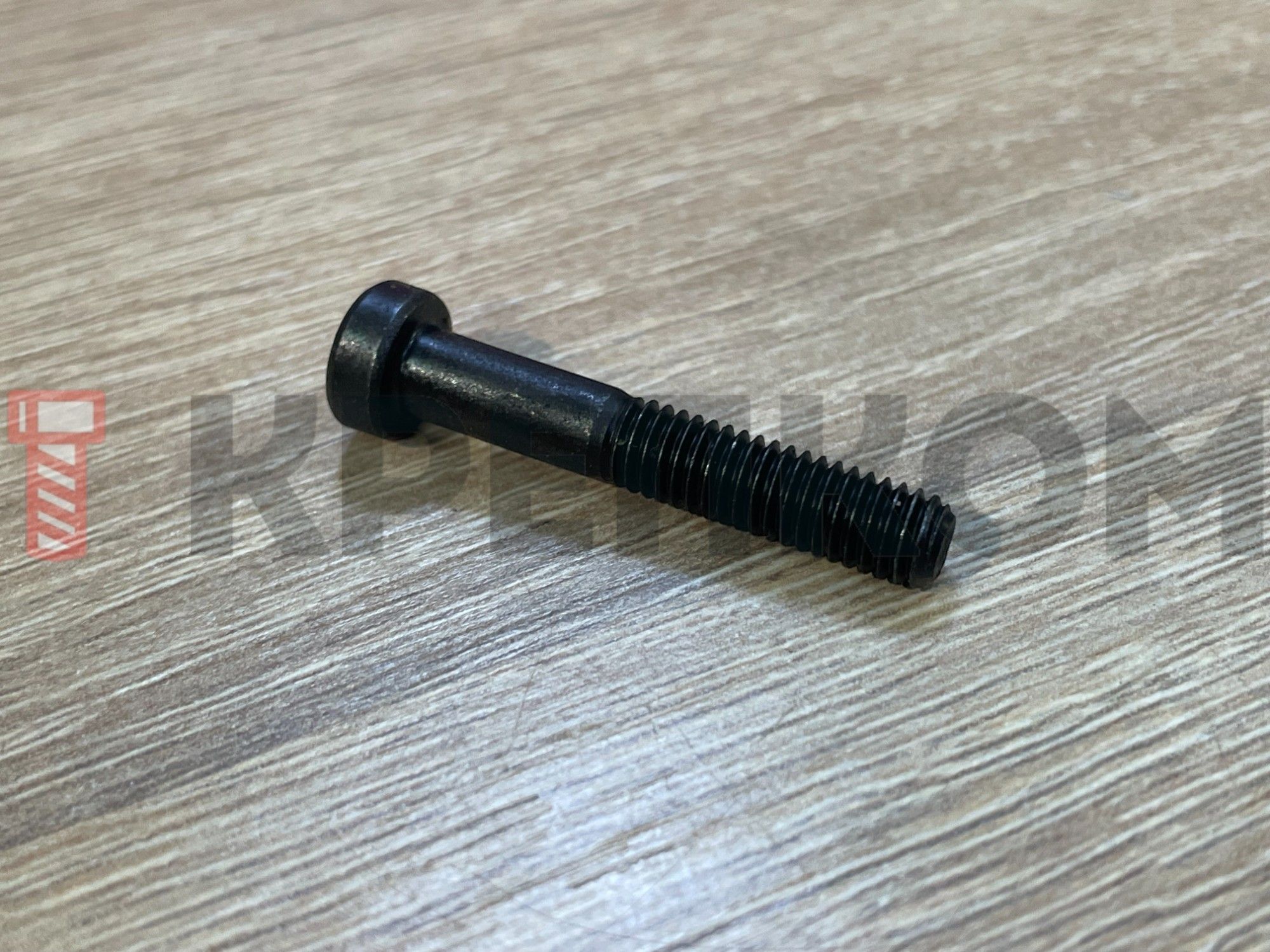

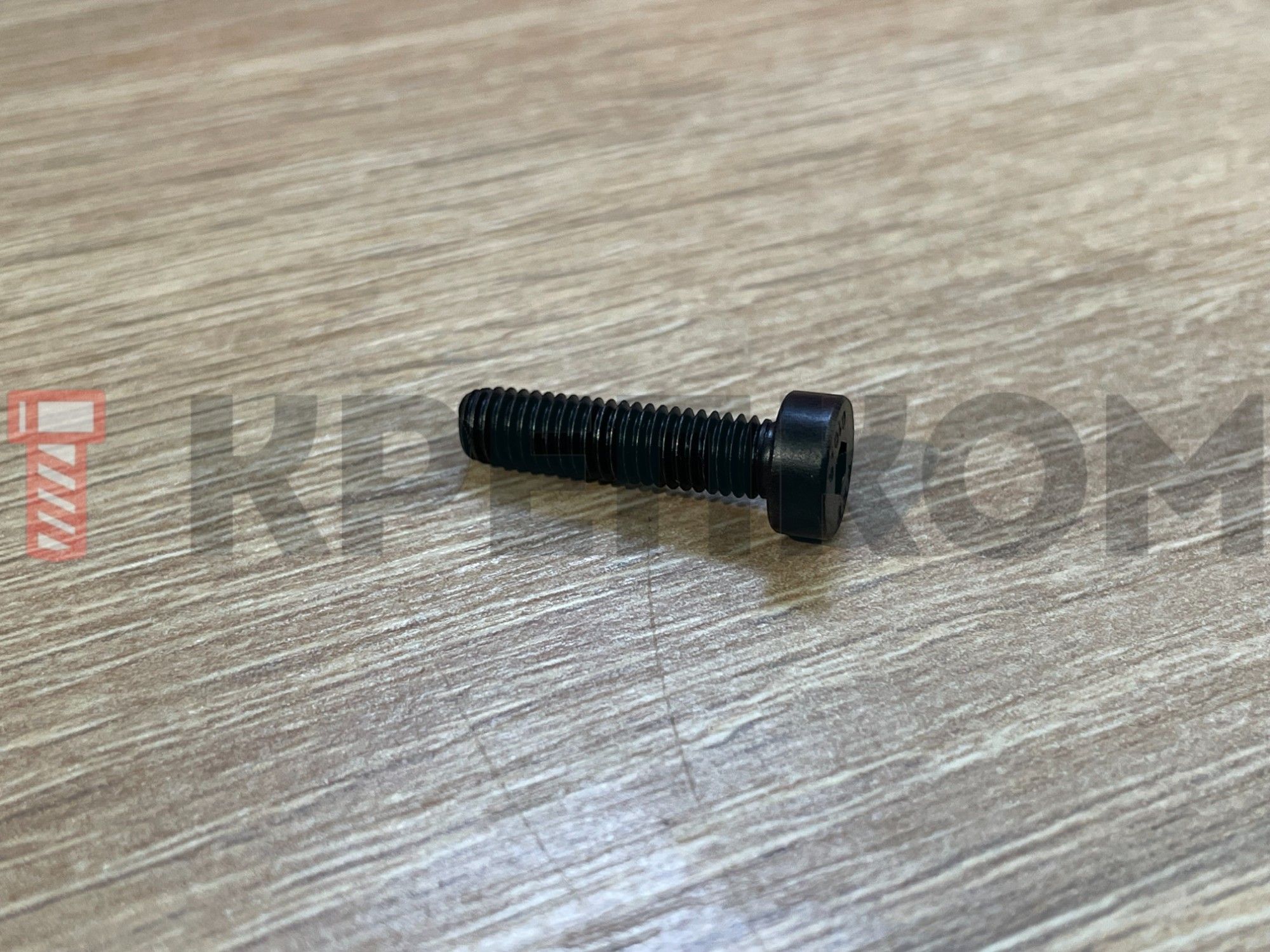

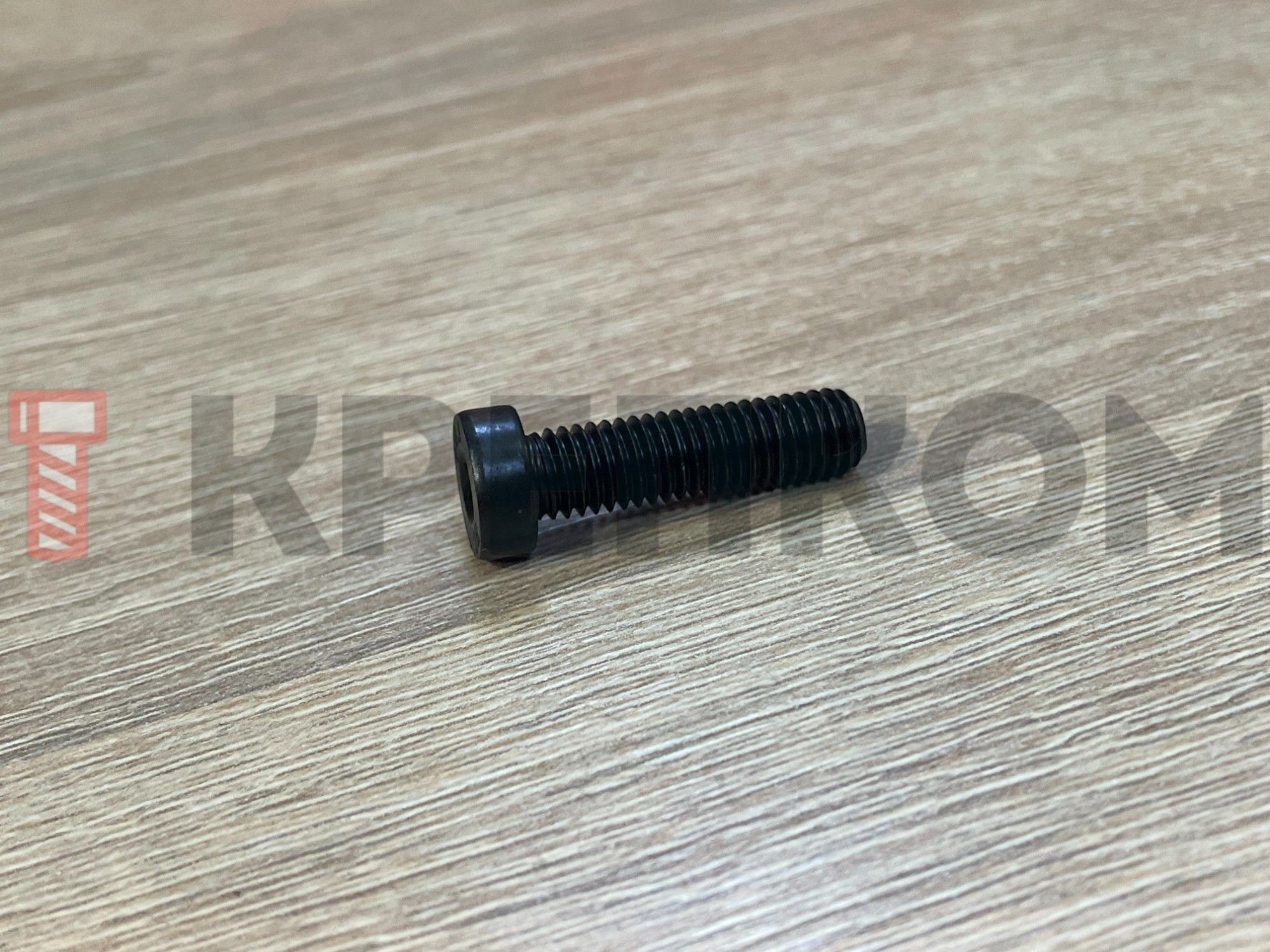

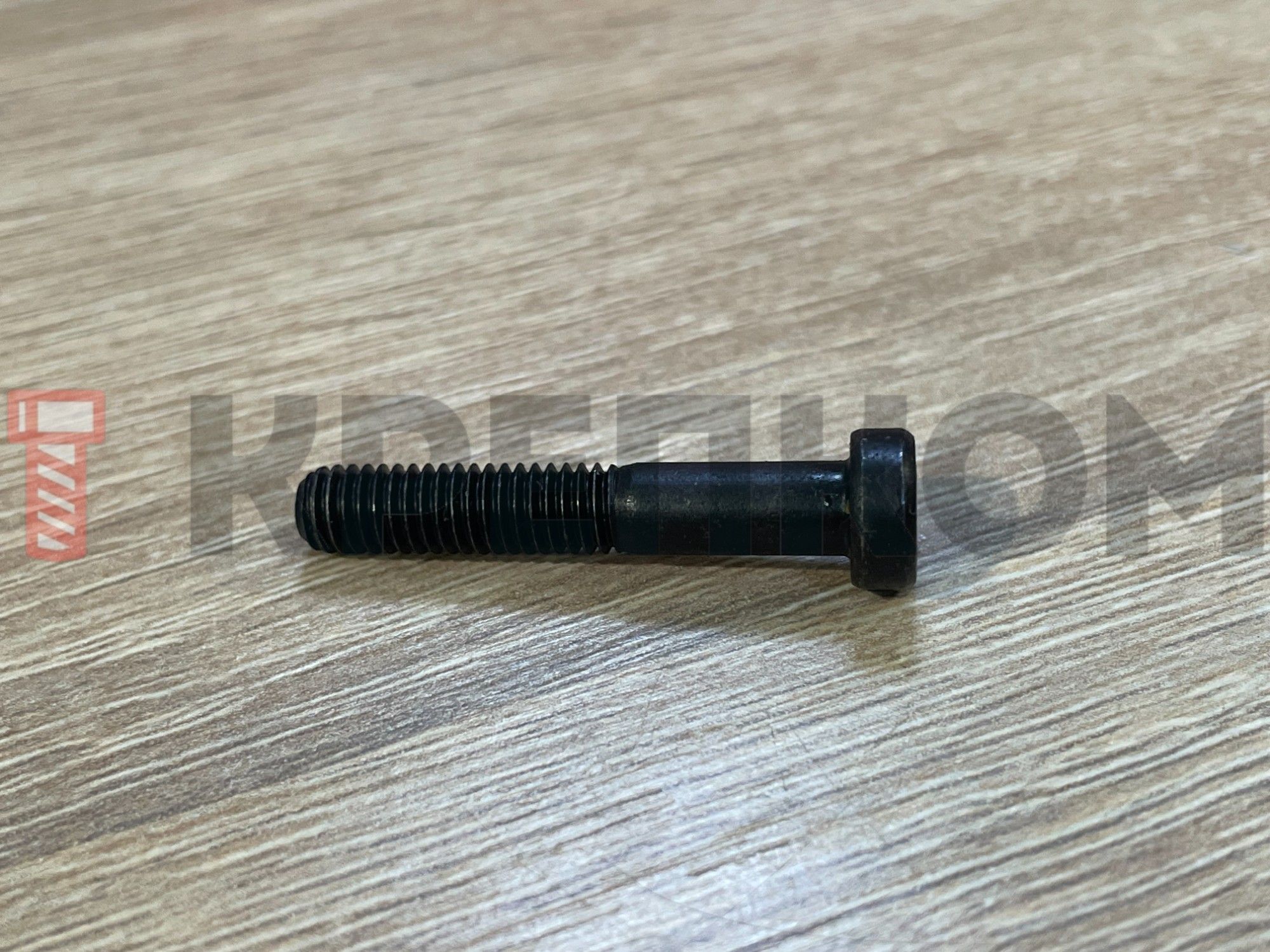

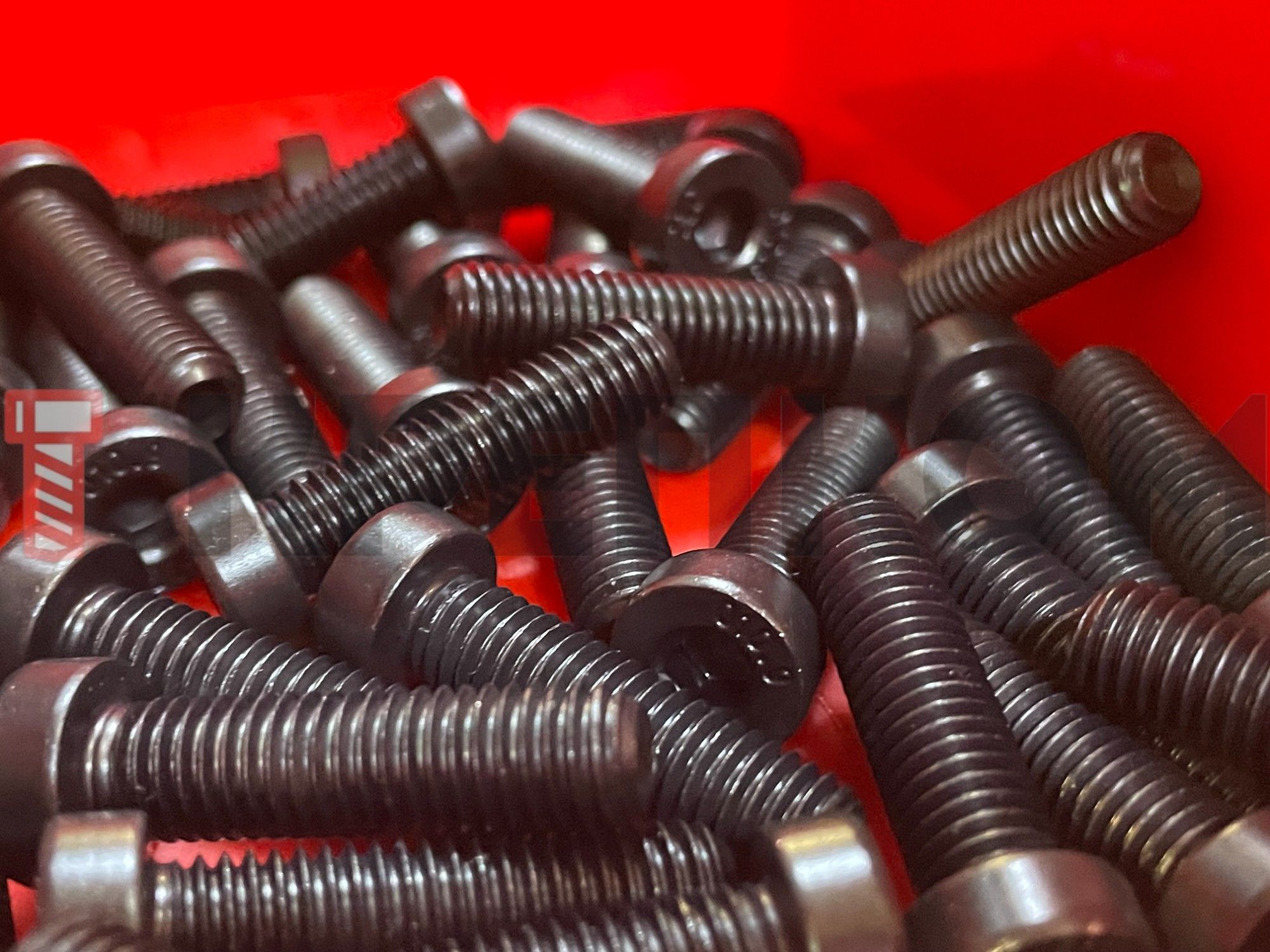

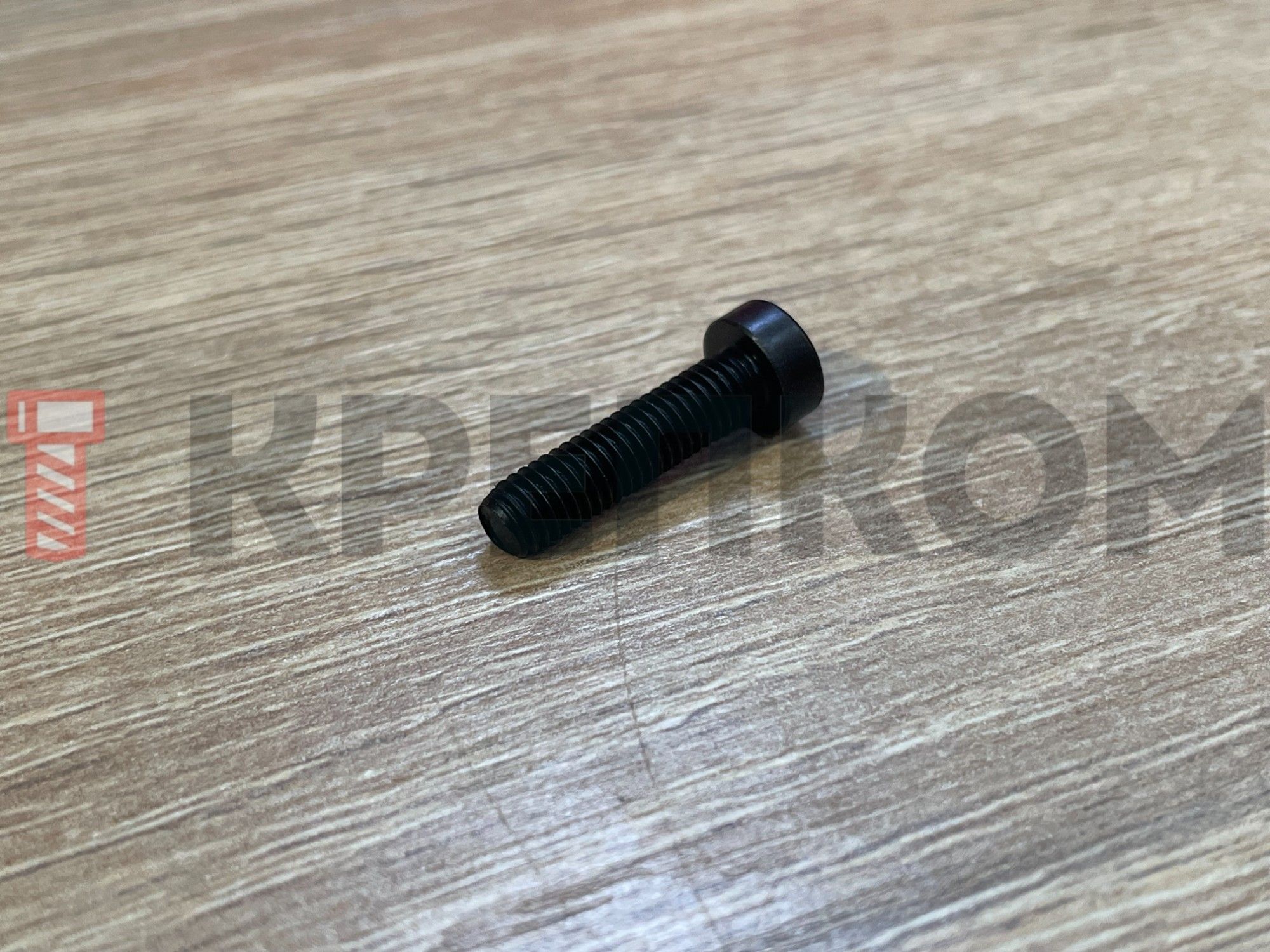

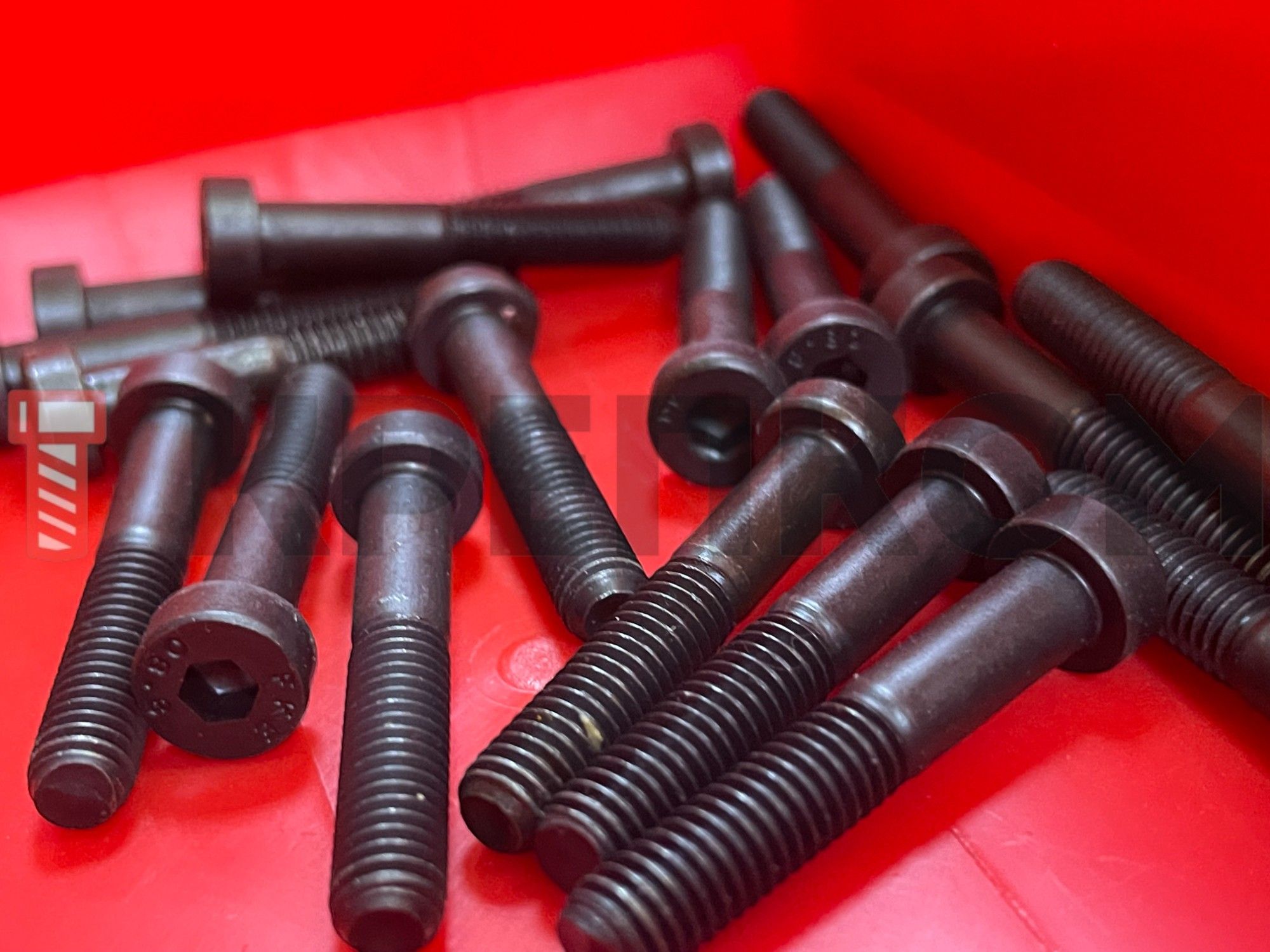

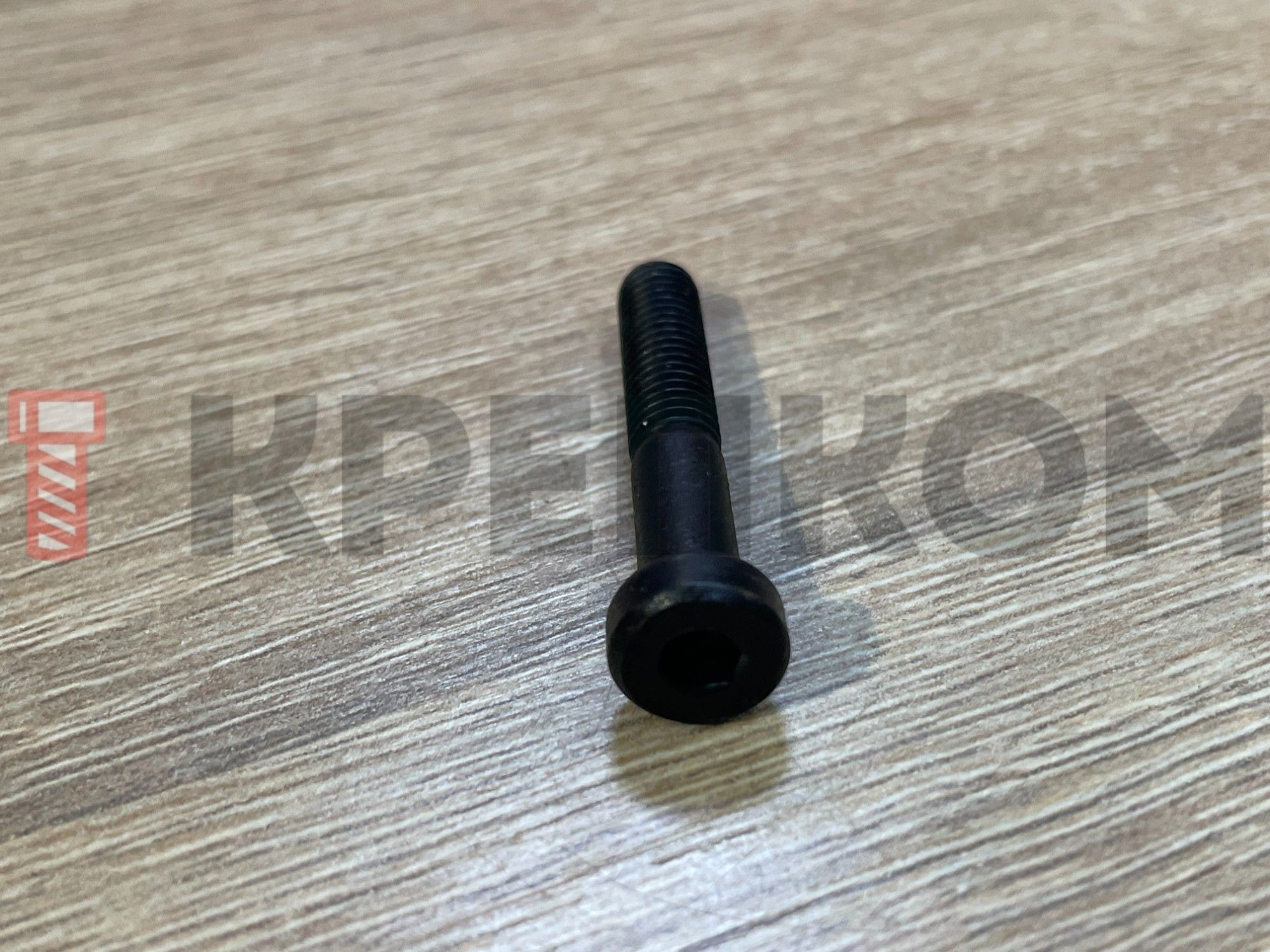

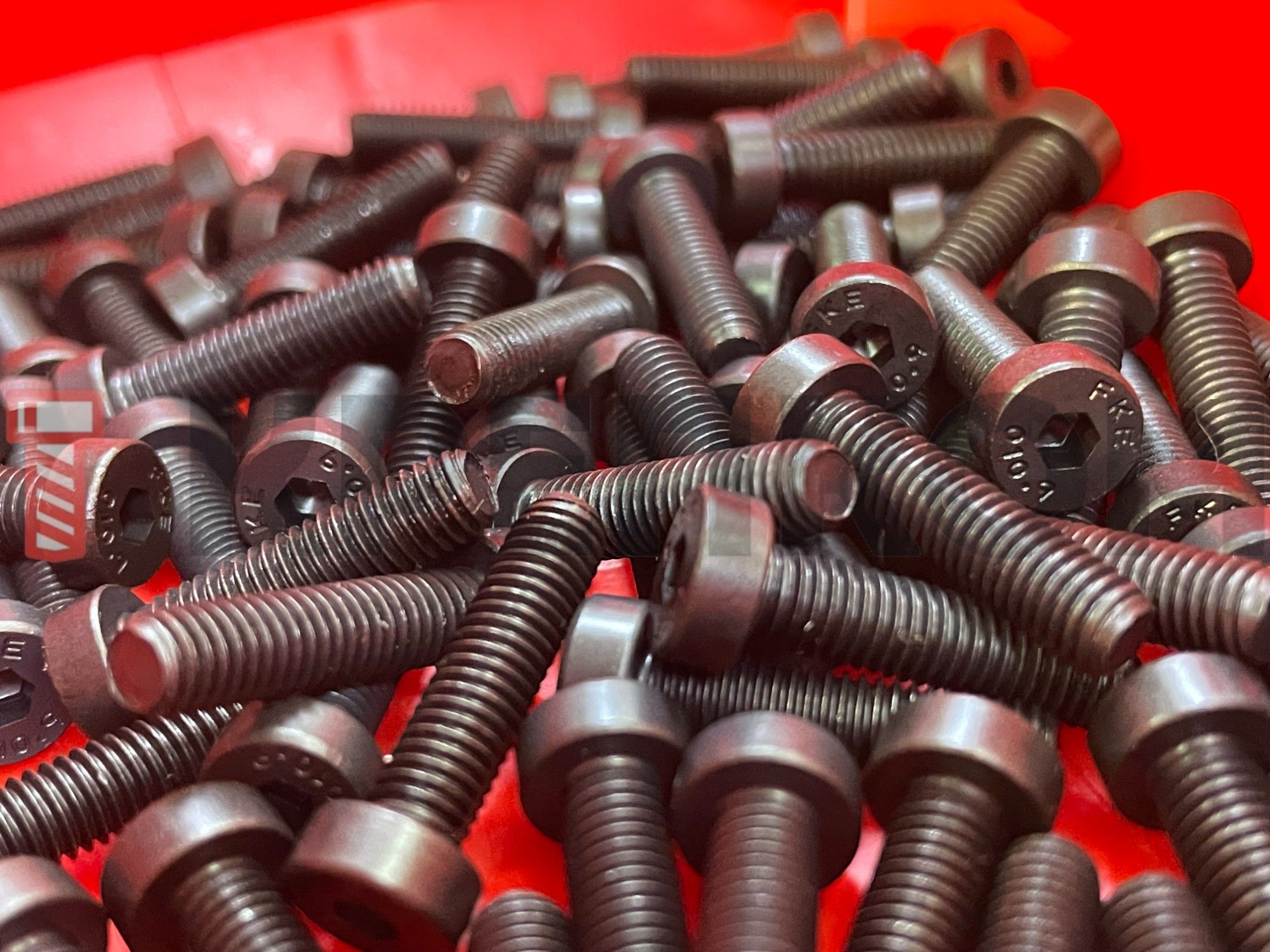

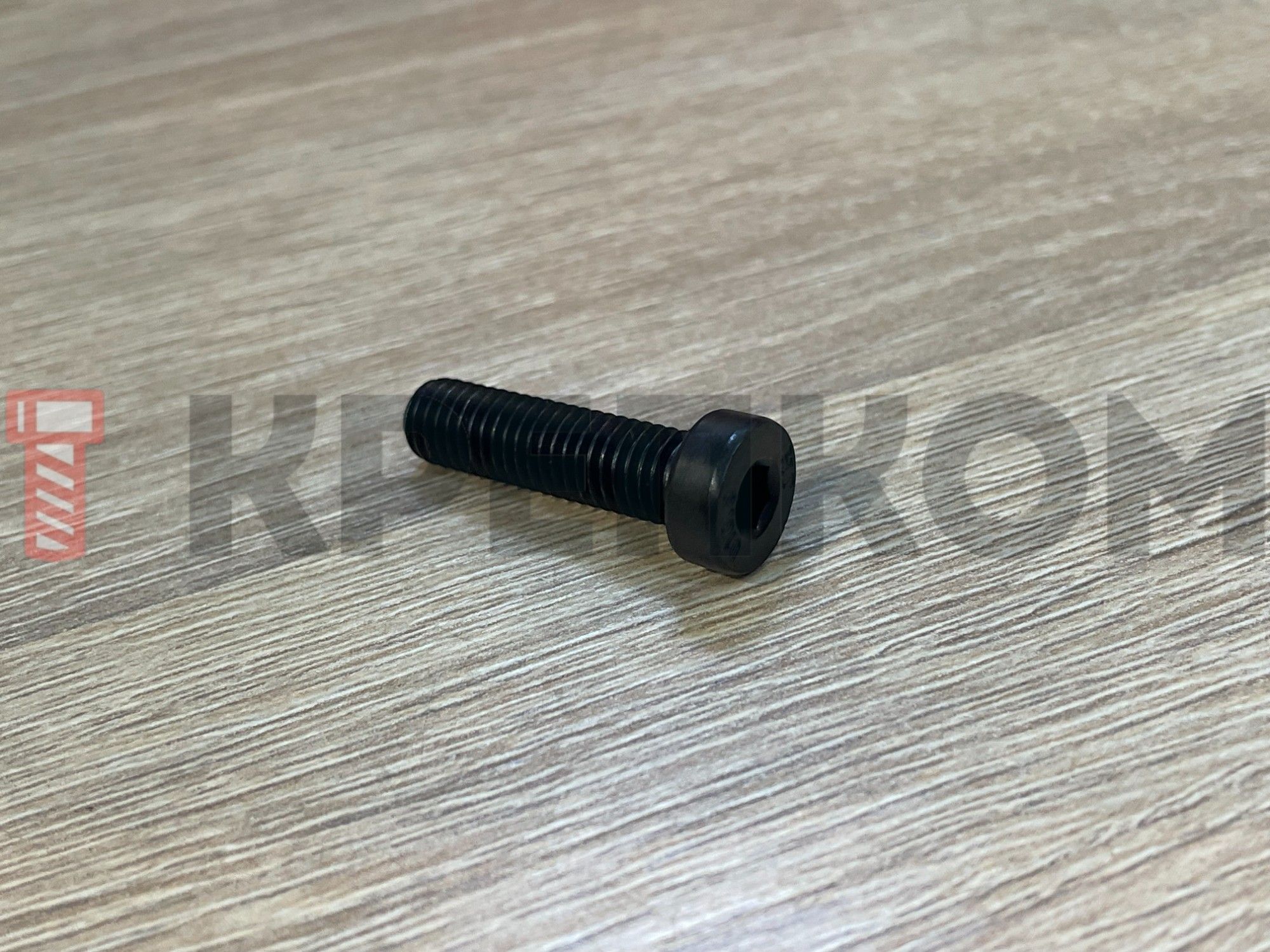

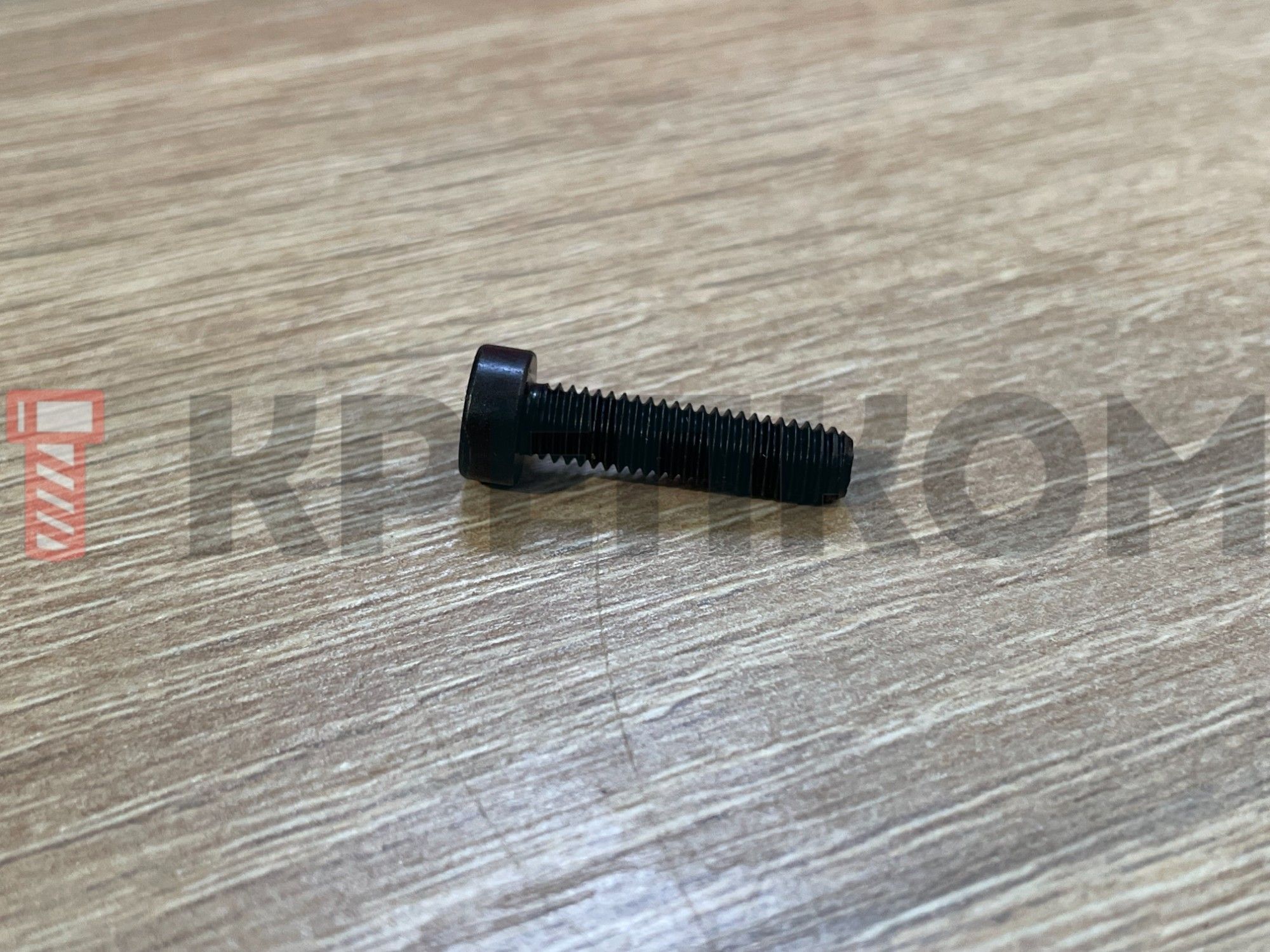

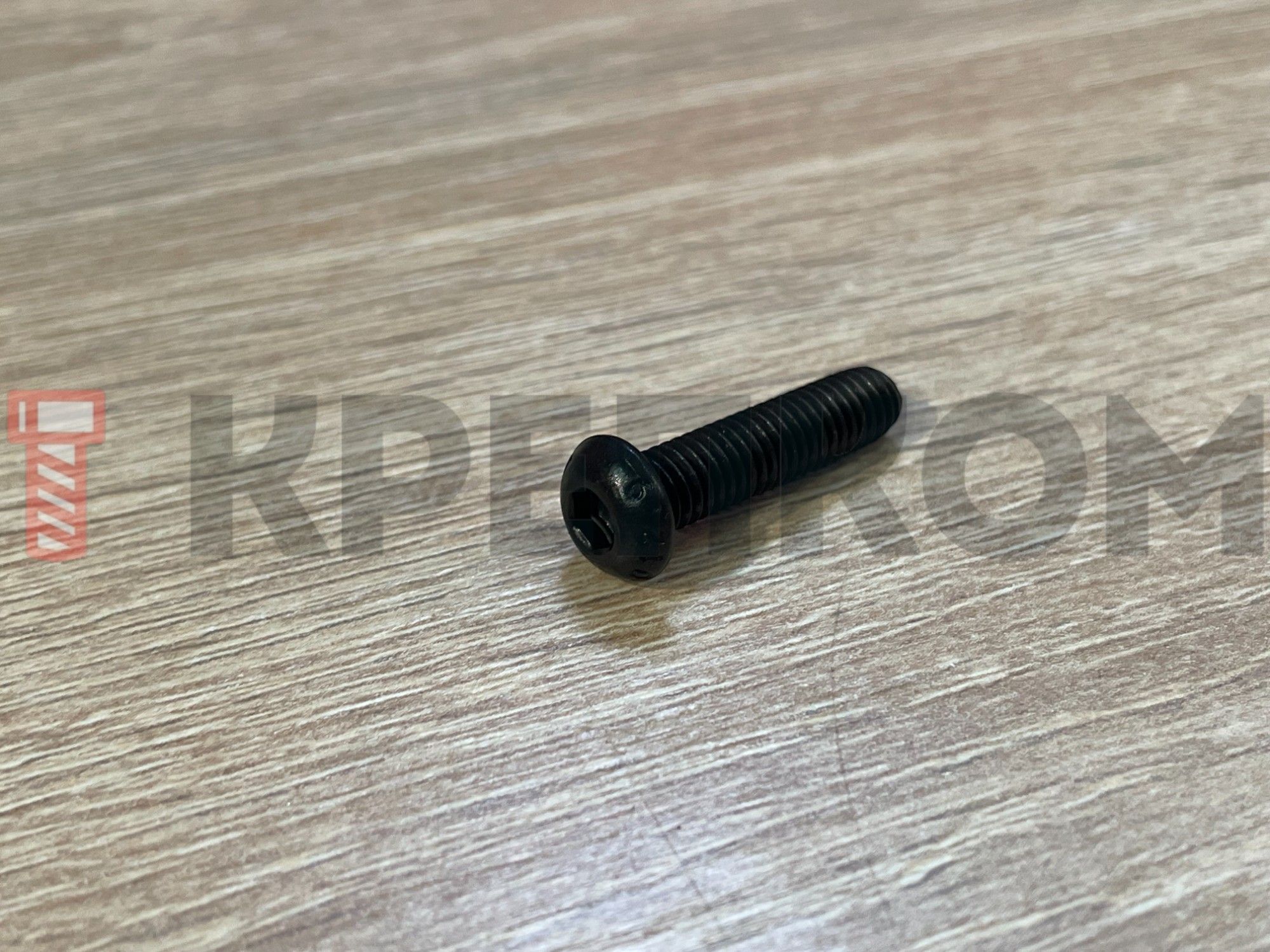

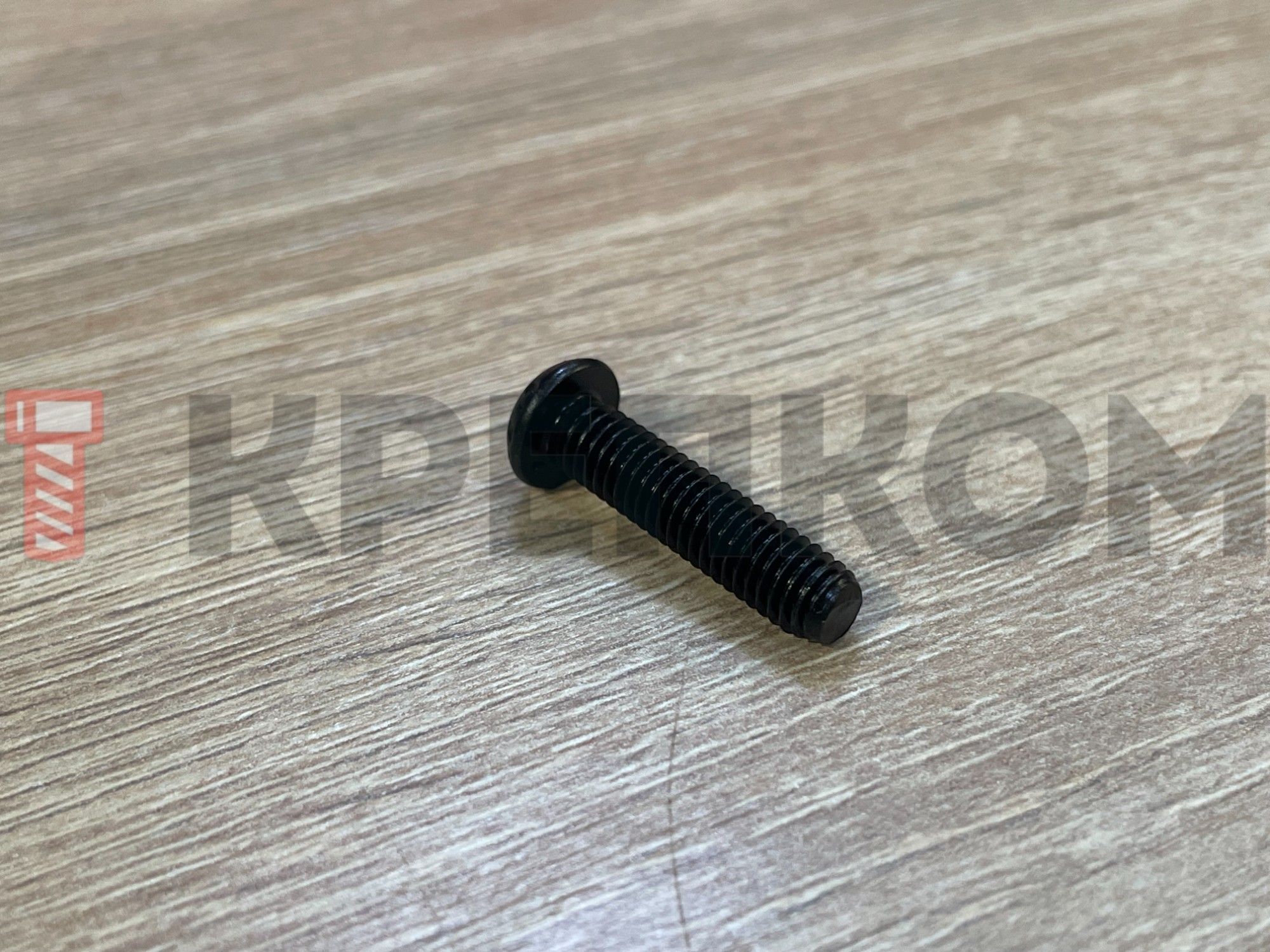

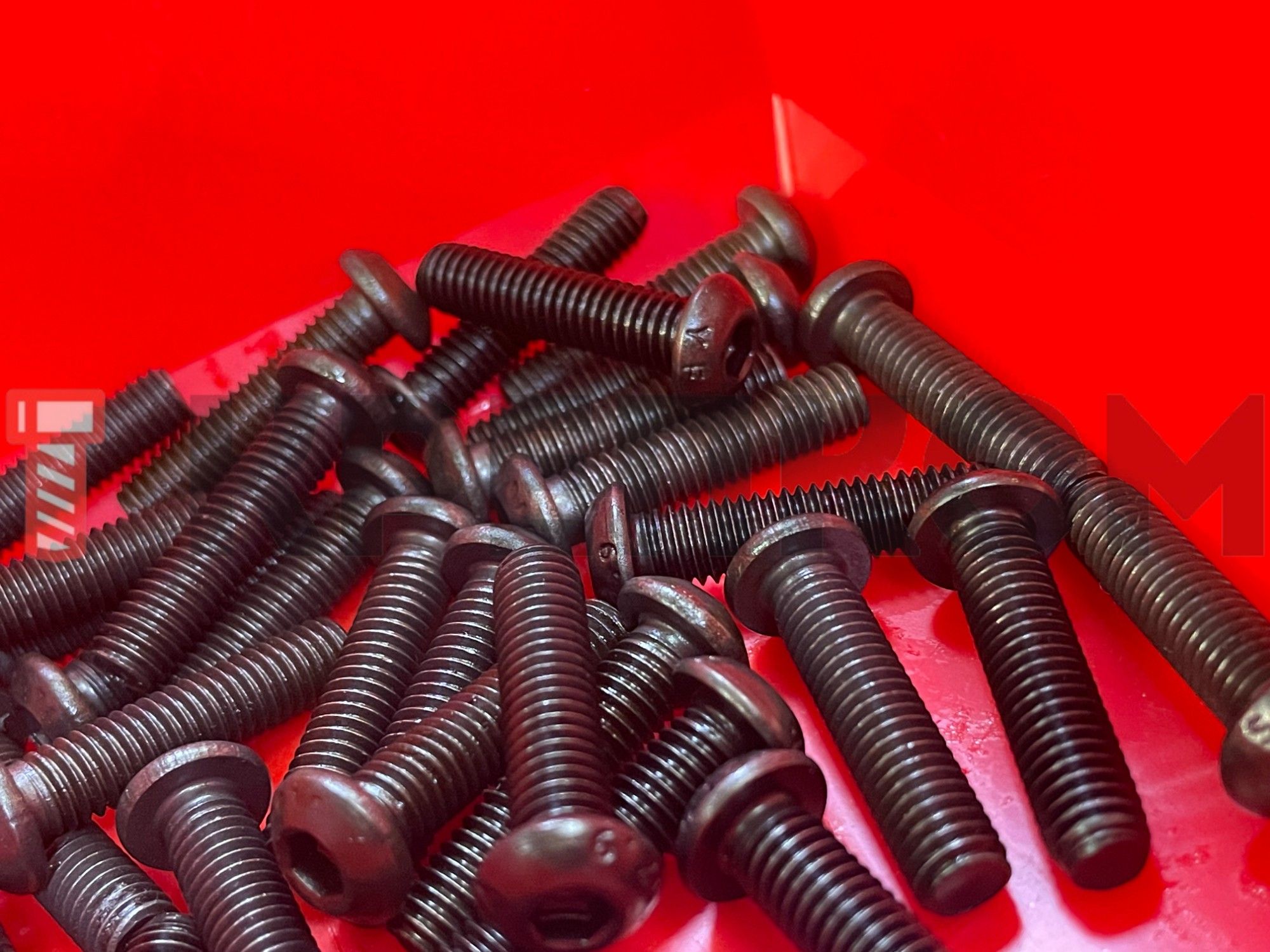

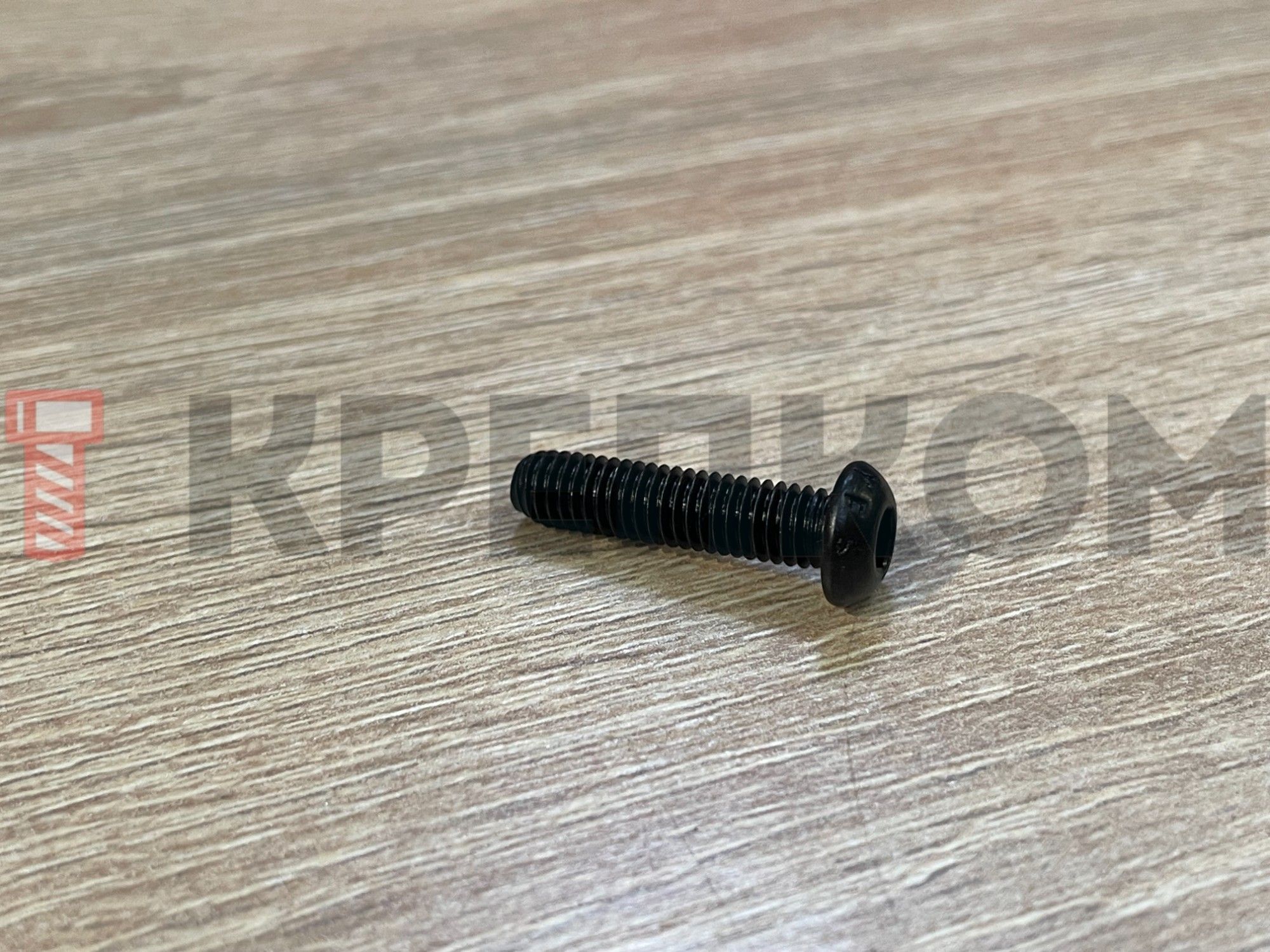

Винт с низкой цилиндрической головкой и внутренним шестигранником DIN 7984, класс прочности 10.9
![Фото менеджера Артем](http://user51928.clients-cdnnow.ru/upload/iblock/2d9/art.jpg)
Ваш консультант Артем
7 (931) 252-88-59- Применяется при сборке узлов автомобилей, машин, механизмов, оборудования, приборов.
- Конструкция и размеры соответствуют стандарту DIN 7984.
- Низкая цилиндрическая головка для установки в ограниченных пространствах.
- Пониженная нагрузочная способность из-за низкопрофильной головы.
- Тип шлица: внутренний шестигранник под Г-образный ключ или биту HEX.
- Параметры резьбы: метрическая от М3 до М24, поле допуска 6g, шаг крупный (основной).
- Точность изготовления соответствует требованиям класса «А», что делает соединение малодеформативным при приложении нагрузки.
- Длина (без учета головки): от 5 до 100 мм.
руб.
/ штруб.
/ штруб.
/ штруб.
/ штруб.
/ штруб.
/ штруб.
/ штруб.
/ штруб.
/ штруб.
/ штDIN 7984 – высокопрочный винт (болт) с низкой цилиндрической головкой под шестигранник и метрической резьбой (полной или неполной в зависимости от длины стержня). Изготовлен из углеродистой стали с черным оксидным покрытием. В результате термической закалки и отпуска метиз приобрел повышенную прочность класса 10.9. Временное сопротивление разрыву - 1000 Н/мм², предел текучести - 900 Н/мм². Он не изменяет физических и механических свойств в диапазоне температур от -50°С до +150°С.
Отличие от DIN 912:
Винт DIN 7984 имеет головку меньшей высоты и соответственно меньшую глубину шлица. Из-за этой геометрической особенности он имеет пониженную нагрузочную способность. Тем не менее, он соответствует остальным требованиям к материалу и характеристикам, относящимся к классу прочности 10.9.
Применение:
Черный винт 10.9 применяется в приборостроении, в автомобильной промышленности, строительстве и при производстве мебели, где создает соединение, вкручиваясь в тело металлической детали или путем навинчивания гайки. Используется в местах, где высокая головка нежелательна или может помешать работе движущихся частей. При скрытой установке не требует изготовления глубоких посадочных гнезд. К винту с внутренним шестигранником можно приложить большой момент затяжки при помощи инбусового ключа и тем самым повысить надежность крепления.
Аналоги DIN 7984:
- ISO 14580 (c внутренним шлицем под ключ TORX)
- DIN 6912 (с внутренним шестигранником под ключ HEX)
Размеры:
Диаметр резьбы | М3 | М4 | М5 | М6 | М8 | М10 | М12 | М16 | М20 | М24 |
Шаг резьбы | 0,5 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2,5 | 3 |
Диаметр головки dk |
5,5 | 7 | 8,5 | 10 | 13 | 16 | 18 | 24 | 30 | 36 |
Высота головки k |
2 | 2,5 | 3,5 | 4 | 5 | 6 | 7 | 9 | 11 | 13 |
Размер под ключ s | 2 | 2,5 | 3 | 4 | 5 | 7 | 8 | 12 | 14 | 17 |
Длина резьбы винта b | 12 | 14 | 16 | 18 | 22 | 26 | 30 | 38 | 46 | 54 |
все размеры указаны в мм
Характеристики
-
DIN7984
-
ГОСТ11738-84
-
ISO14580
-
Единицы измеренияшт
-
ШлицШестигранник внутренний (HEX)
-
Форма головкиЦилиндрическая с внутренним шестигранником
-
Класс прочности10.9
-
МатериалСталь
-
Название на упаковке (ориг. название)Hexagon socket head cap screws with low head
