Расшифровка маркировки резьбы винтов: просто о сложном

Вы когда-нибудь терялись в многообразии винтов, пытаясь понять, чем M4 отличается от M6, а 1/4-20 — от M10×1,5? На первый взгляд, эти цифры и буквы кажутся таинственным кодом, но на самом деле всё просто! Маркировка резьбы — это ваш надежный помощник в выборе крепежа, и мы научим вас ее читать за пару минут.

Почему это важно?

Винты бывают десятков видов, и ошибка в выборе может стоить времени, денег и даже прочности конструкции. Но как только вы поймете логику обозначений, подбирать нужный крепеж станет так же легко, как выбирать размер обуви.

Что скрывается за цифрами?

Маркировка — это «паспорт» винта, который содержит информацию о диаметре, шаге, типе резьбы и его длине.

В мире существует несколько различных систем маркировки, так что важно учитывать, какая именно система используется в данном обозначении. Понимание этих обозначений поможет вам лучше подбирать подходящие винты для любого проекта.

Как читать маркировку американских винтов

1. Где найти маркировку винта

На самом винте вы ее не найдете — ищите маркировку на этикетке упаковки или ценнике в магазине. Обычно она выглядит как набор цифр и символов, например: #4-40 UNC-3A x .5.

Если маркировки нет — измеряем сами специальным инструментом:

• Шагомер (резьбомер) — для определения шага резьбы
• Штангенциркуль — поможет с диаметром и длиной
• Резьбовой шаблон (линейка) — для измерения диаметра, шага и длины

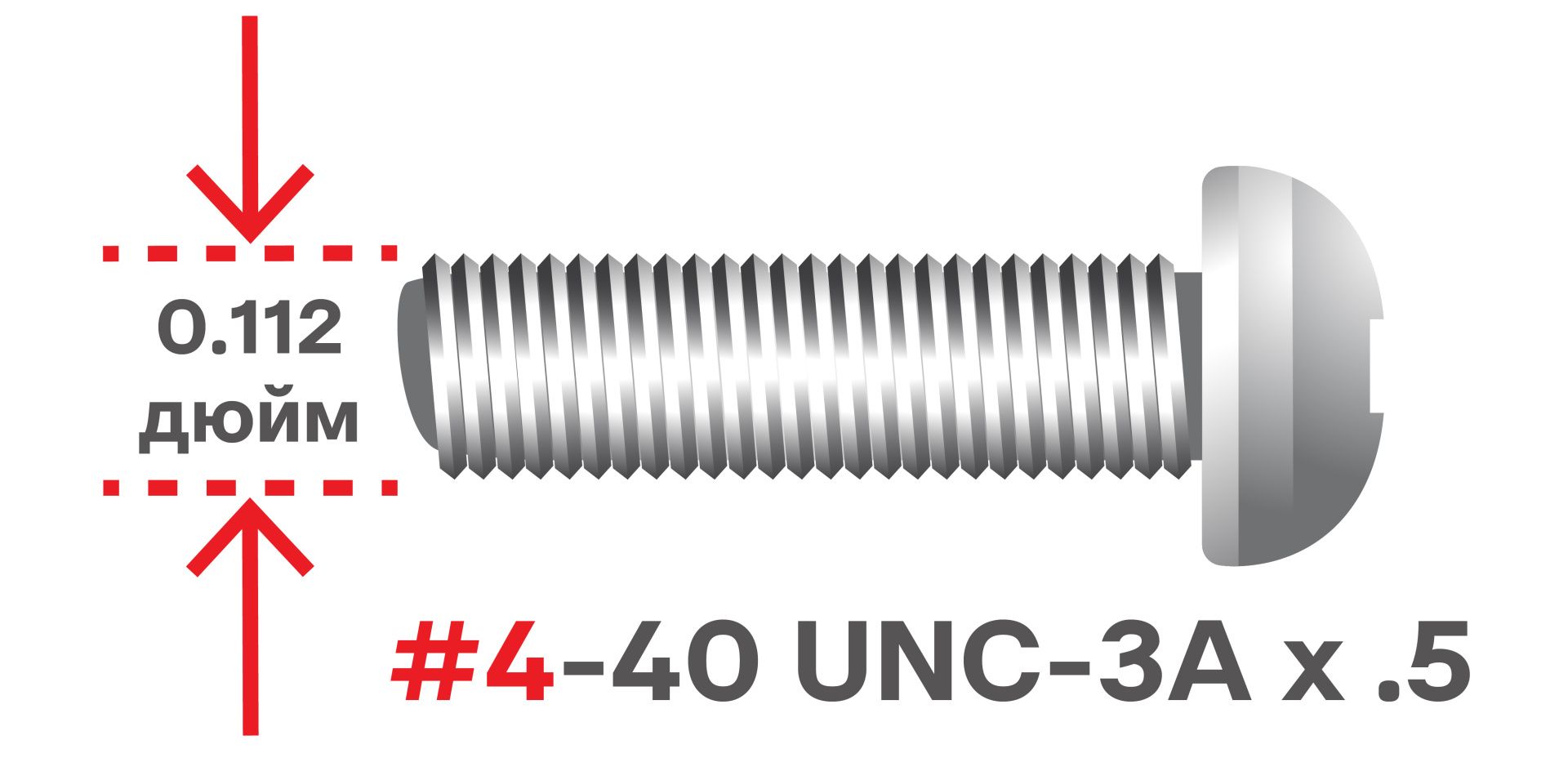

2. Первая цифра в маркировке — это диаметр резьбы

Первое число в обозначении винта показывает наружный диаметр резьбы. В американской системе UTS используются два варианта обозначений:

Вариант 1. Цифры от #0 до #10 (для мелких винтов)
Чем больше число — тем крупнее винт. Например:

• Винт #4 имеет диаметр 0,112 дюйма (2,84 мм)
• Винт #10 — уже 0,190 дюйма (4,83 мм)

Вариант 2. Дроби в дюймах (для крупных винтов)

• Винт 1/4" = 0,25 дюйма (6,35 мм)
• Винт 1/2" = 0,5 дюйма (12,7 мм)

Чтобы лучше разобраться в числовых обозначениях, вы можете найти в интернете таблицу перевода размеров. Она поможет вам быстро определить точный диаметр в зависимости от указанного числа или дроби.

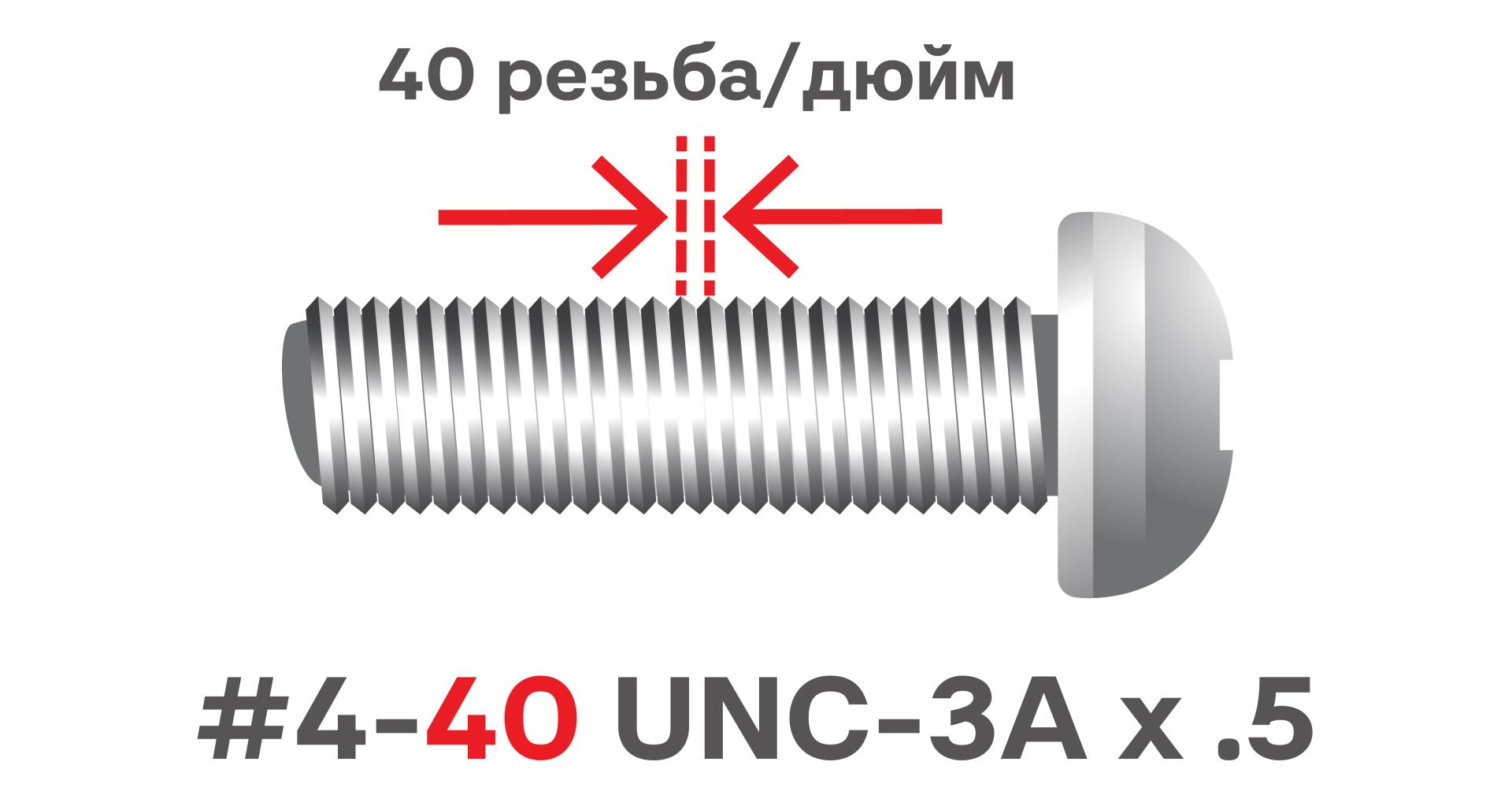

3. Второе число в маркировке — это количество витков на дюйм

Пример:
В обозначении винта #4-40 UNC-3A x .5, число 40 указывает на то, что на каждый дюйм длины приходится 40 витков резьбы. Для сравнения, у винта с маркировкой 1/4-20 количество витков составляет всего 20 на дюйм.

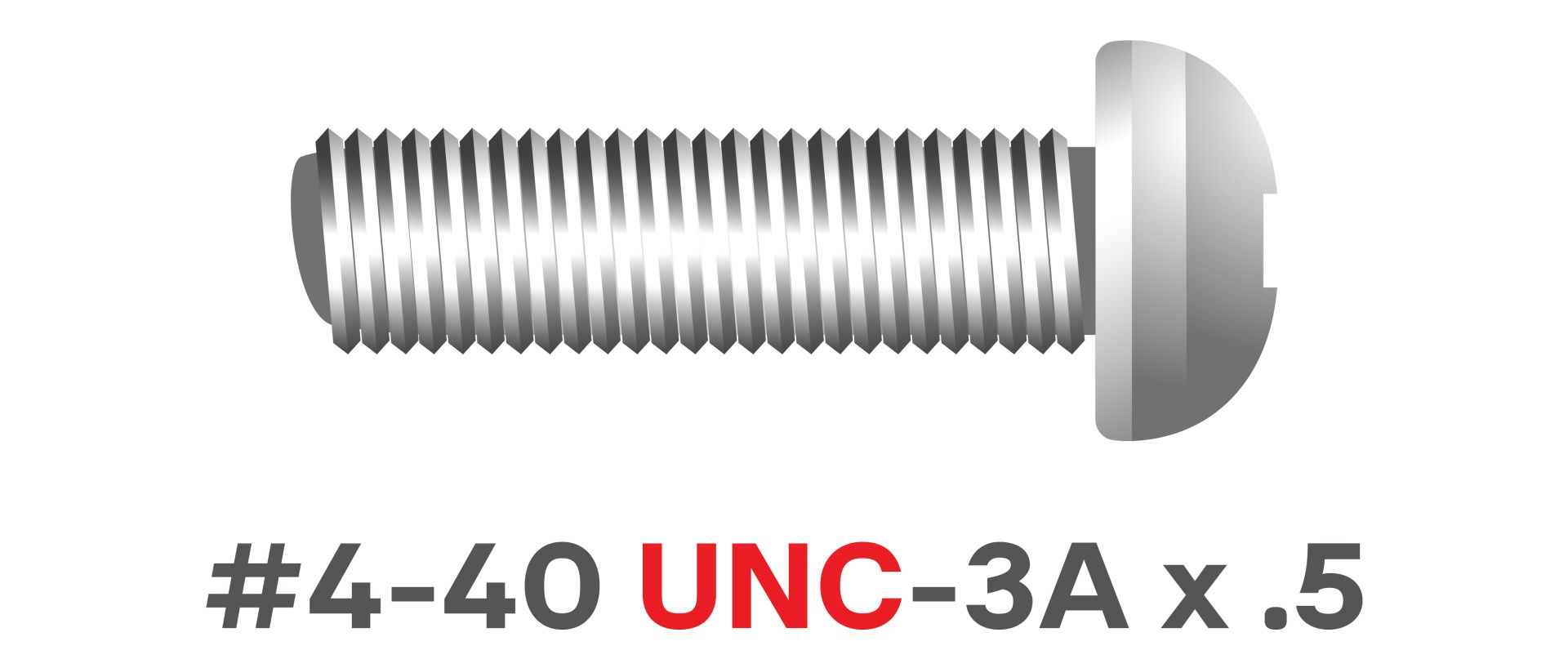

4. Обращаем внимание на буквенное обозначение

После цифр в маркировке вы можете увидеть аббревиатуру, которая указывает на стандарт резьбы. Самые распространенные варианты:

• UNC (Unified National Coarse) - стандартная крупная резьба
• UNF (Unified National Fine) - мелкая резьба

Болты с маркировкой UNC — это наиболее распространенный тип, который используется для общих целей.

Болты с маркировкой UNF (мелкая резьба) имеют меньший шаг, что делает их более прочными и устойчивыми к отвинчиванию, например, от вибрации.

Пример:

Если вы видите обозначение #4-40 UNC-3A x .5, то аббревиатура UNC говорит о том, что перед вами винт с крупной резьбой.

Также вы можете встретить букву J, как в обозначениях UNJC или UNJF. Эти винты отличаются увеличенным радиусом закругления в основании резьбы, что делает их еще более прочными по сравнению с обычными винтами. Такие крепежные элементы часто применяются в ответственных конструкциях, где требуется повышенная надежность.

5. Определение класса точности резьбы по маркировке

Если в обозначении указан класс точности, это поможет вам понять, с какими гайками или отверстиями винт будет совместим.

• Класс 1 - свободная посадка, когда требуется быстрая сборка и допускается люфт или зазор между деталями.
• Класс 2 - оптимальный баланс между свободной и плотной посадкой, используется для гаек, винтов и болтов общего назначения.
• Класс 3 - минимальный зазор (плотная посадка).

Класс точности дополнительно подразделяется на:

• A - для наружной резьбы (болтов, винтов)
• B - для внутренней резьбы (гаек, отверстий)

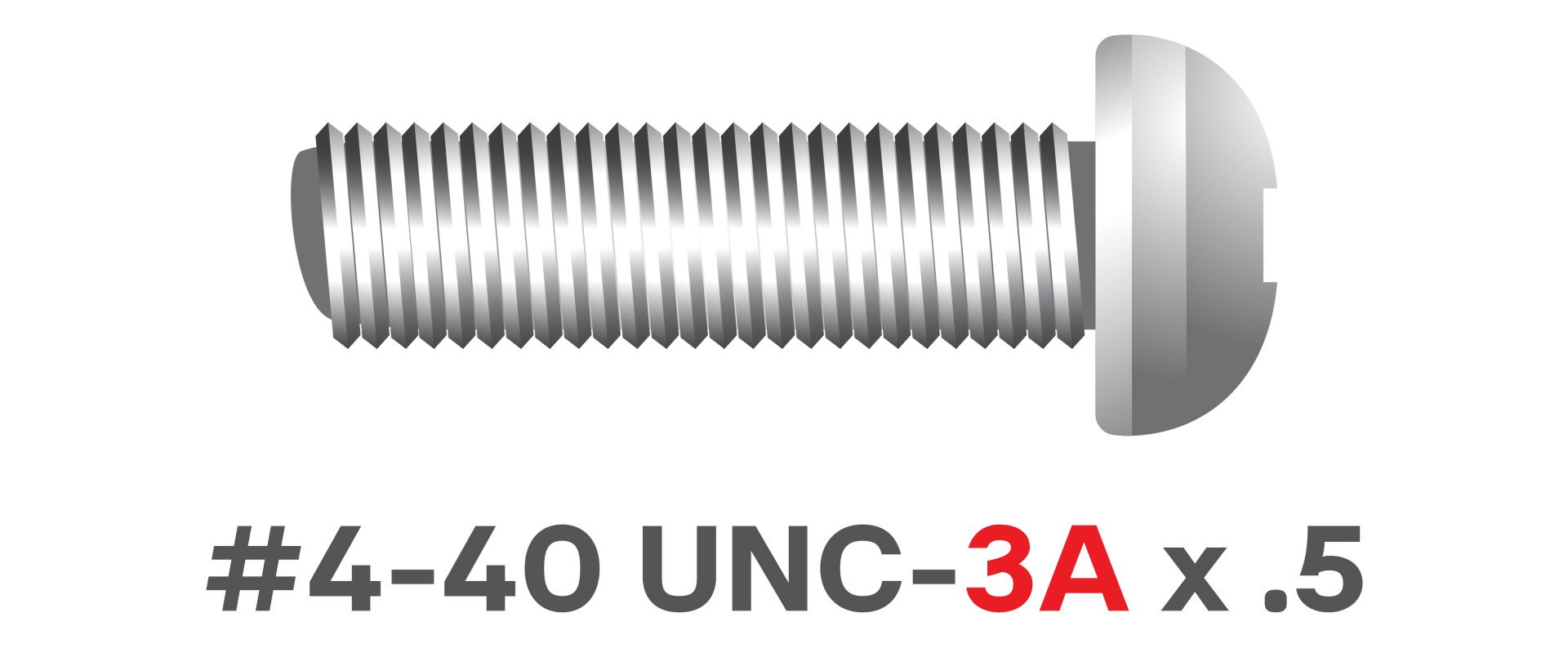

Например, маркировка #4-40 UNC-3A x .5 указывает:

• 3A - прецизионная наружная резьба класса 3. Такой винт предназначен для плотной посадки и часто используется в случаях, где требуется высокая точность соединения, а также в условиях высоких нагрузок и вибрации.

Если вы планируете закрепить болт с помощью гайки, убедитесь, что гайка имеет соответствующий класс допуска.

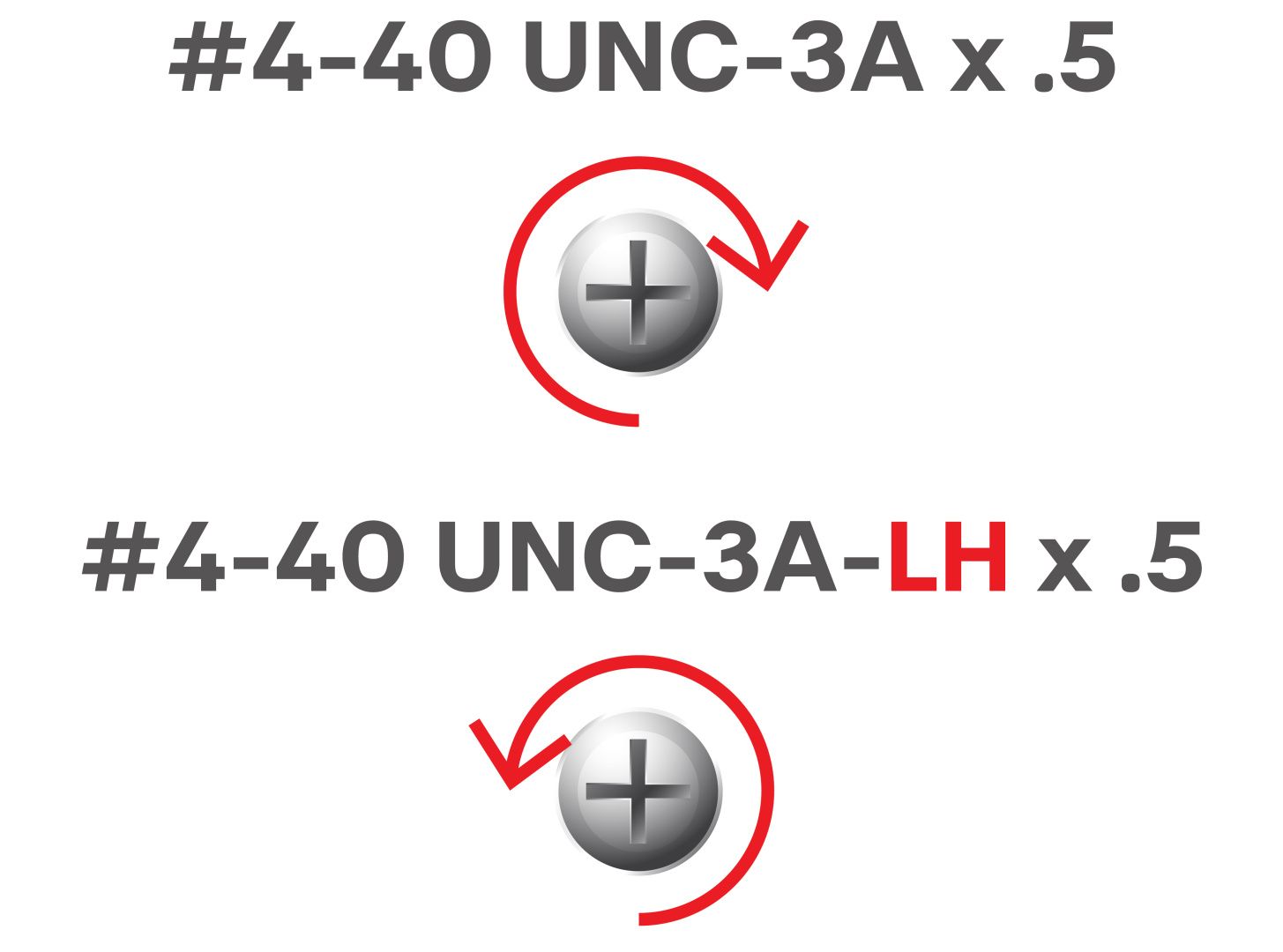

6. Как определить левую резьбу по маркировке

Винты с маркировкой LH (Left-Handed) имеют обратное направление резьбы:

• Откручиваются по часовой стрелке
• Затягиваются против часовой стрелки
• Встречаются значительно реже стандартных правых винтов

Такие винты часто используются в ситуациях, где правосторонние винты могут самопроизвольно откручиваться, например, на педалях велосипедов или других вращающихся деталях.

Как распознать левую резьбу в маркировке?

Сравните обозначения:

• Обычный винт: #4-40 UNC-3A x .5
• С левой резьбой: #4-40 UNC-3A-LH x .5

Практические советы:

1. В 95% случаев вы будете иметь дело с обычной правой резьбой
2. При виде маркировки LH помните:
• "Лево" = "Против правил" (крутим в обратную сторону)
3. Для LH-винтов лучше использовать специально промаркированный инструмент

7. Как определить длину винта по маркировке

Где искать длину в маркировке?

Длина винта всегда указывается после знака "x" в конце маркировки. Например:

• #4-40 UNC-3A x .5 → длина 0,5 дюйма (12,7 мм)
• #4-40 UNC-3A x 1/2 → та же длина, но в дробном формате

• Для большинства винтов: от нижней части головки до конца стержня
• Для потайных винтов: от верхней части головки до конца стержня (так как головка утапливается в материал)

Особенности измерения

✓ Длина всегда указывается в дюймах
✓ Может быть представлена как десятичным числом (0,5), так и в виде дроби (1/2)
✓ Для мелких винтов длина обычно сопоставима с диаметром

Полезный совет

Как читать маркировку метрических винтов

1. Найдите маркировку винта

Маркировка резьбы никогда не наносится на сам винт, ищите ее на заводской упаковке, ценнике или полочном ярлыке в магазине, в технической документации (чертежах, спецификациях) или в каталогах производителей.

Для метрических винтов обозначение может выглядеть так: M12 x 1,75 x 85 , где M12 — диаметр резьбы, 1,75 — шаг резьбы (расстояние между витками), а 85 — его длина в мм.

Что делать, если маркировку найти не удалось?

Есть два практических способа определить параметры винта:

Способ 1. Измерение винта

• Используйте штангенциркуль для замера диаметра и длины
• Примените резьбомер для определения шага

Способ 2. Тестирование соединения

• Попробуйте завернуть винт в гайку с известными параметрами, это поможет подобрать совместимый размер.

Практический совет:

Важно! При самостоятельном измерении:

1. Замеряйте диаметр по вершинам резьбы
2. Для шага резьбы делайте несколько замеров для точности
3. Учитывайте возможный износ резьбы на старых винтах

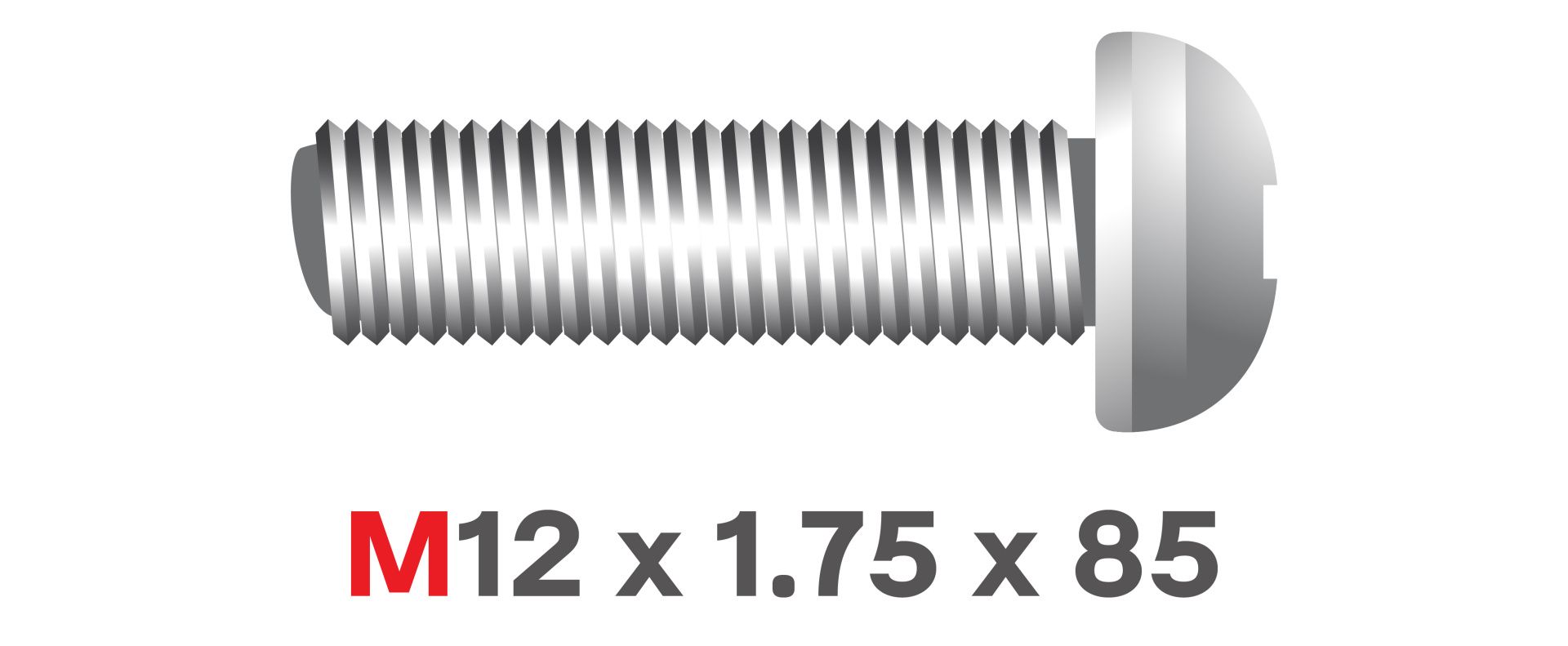

2. Как отличить метрические винты по маркировке

Все метрические винты имеют маркировку, начинающуюся с буквы "M". Поиск метрического обозначения особенно важен, если существует вероятность, что у вас могут быть винты других стандартов.

Метрическая система отличается от других стандартов (например, UTS):

• Размеры указаны в миллиметрах (а не в дюймах)
• Иная система обозначения шага резьбы
• Отличающиеся классы точности

Если вы одновременно работаете с разными системами маркировки, можно случайно перепутать винты, которые внешне кажутся похожими, но имеют небольшие различия в размерах. Чтобы избежать ошибок, всегда определяйте, какой именно стандарт используется в обозначении резьбы.

Практические рекомендации:

1. Проверяйте наличие буквы "M" вначале маркировки
2. Не смешивайте метрические и дюймовые винты в одной конструкции
3. Для ответственных соединений используйте только винты одной системы

Запомните:

Буква "M" - ваш надежный ориентир в мире метрических крепежных изделий. Всегда обращайте на нее внимание при выборе винтов!

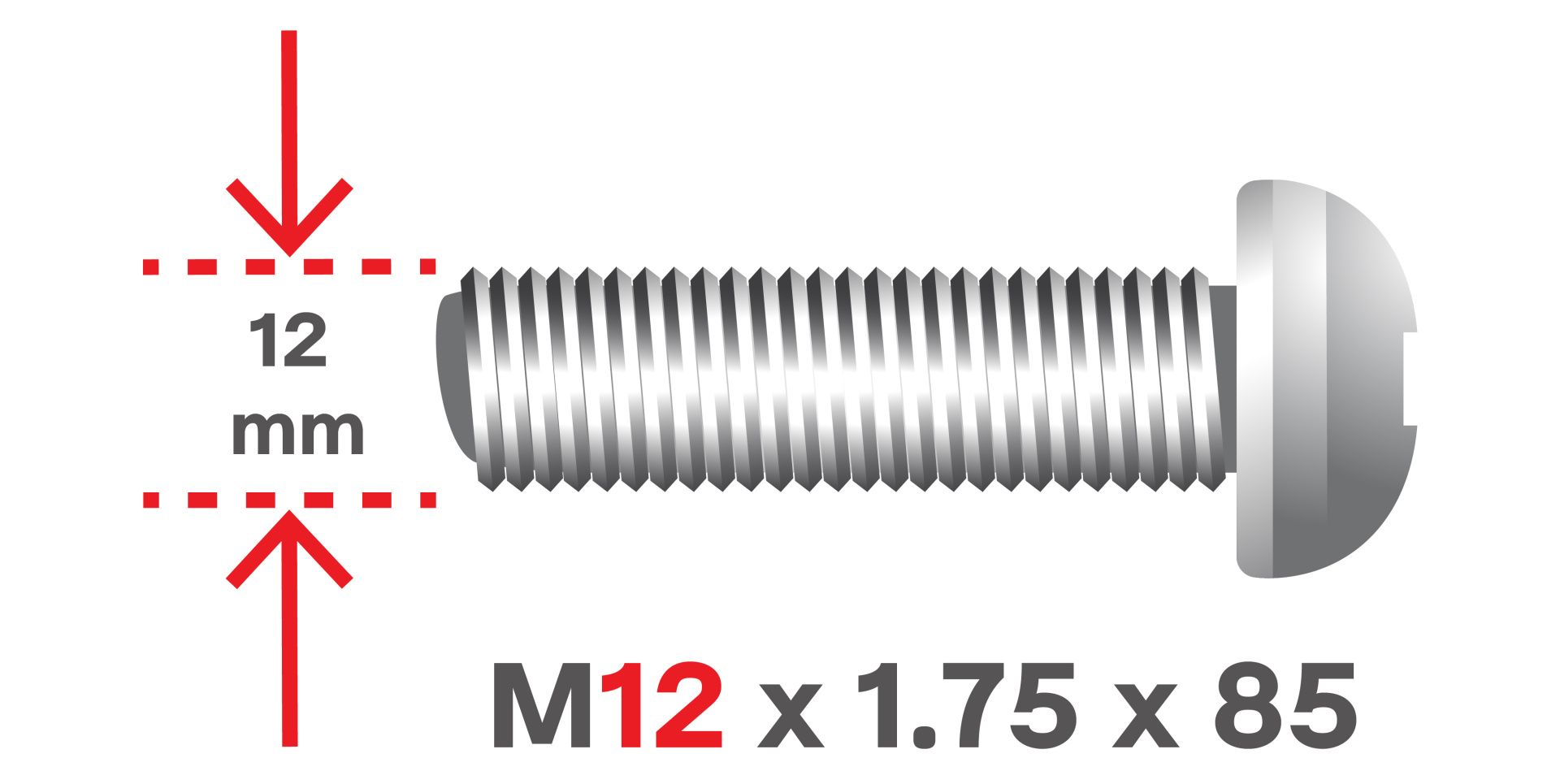

3. Как определить диаметр метрического винта

Где смотреть диаметр в маркировке?

Первое число после буквы "M" всегда обозначает диаметр винта в миллиметрах. Например:

• М6 → диаметр 6 мм
• М12 → диаметр 12 мм

Как правильно понимать размер?

Диаметр винта указывается по наружным выступам резьбы:
✓ Измеряется в миллиметрах
✓ Всегда целое число (без дробей)
✓ Основной параметр для подбора отверстия/гайки

Практический пример:

Маркировка М12×1,75×85 означает:

• М12 - диаметр резьбы 12 мм
• 1,75 - шаг резьбы (расстояние между витками)
• 85 - длина винта в мм

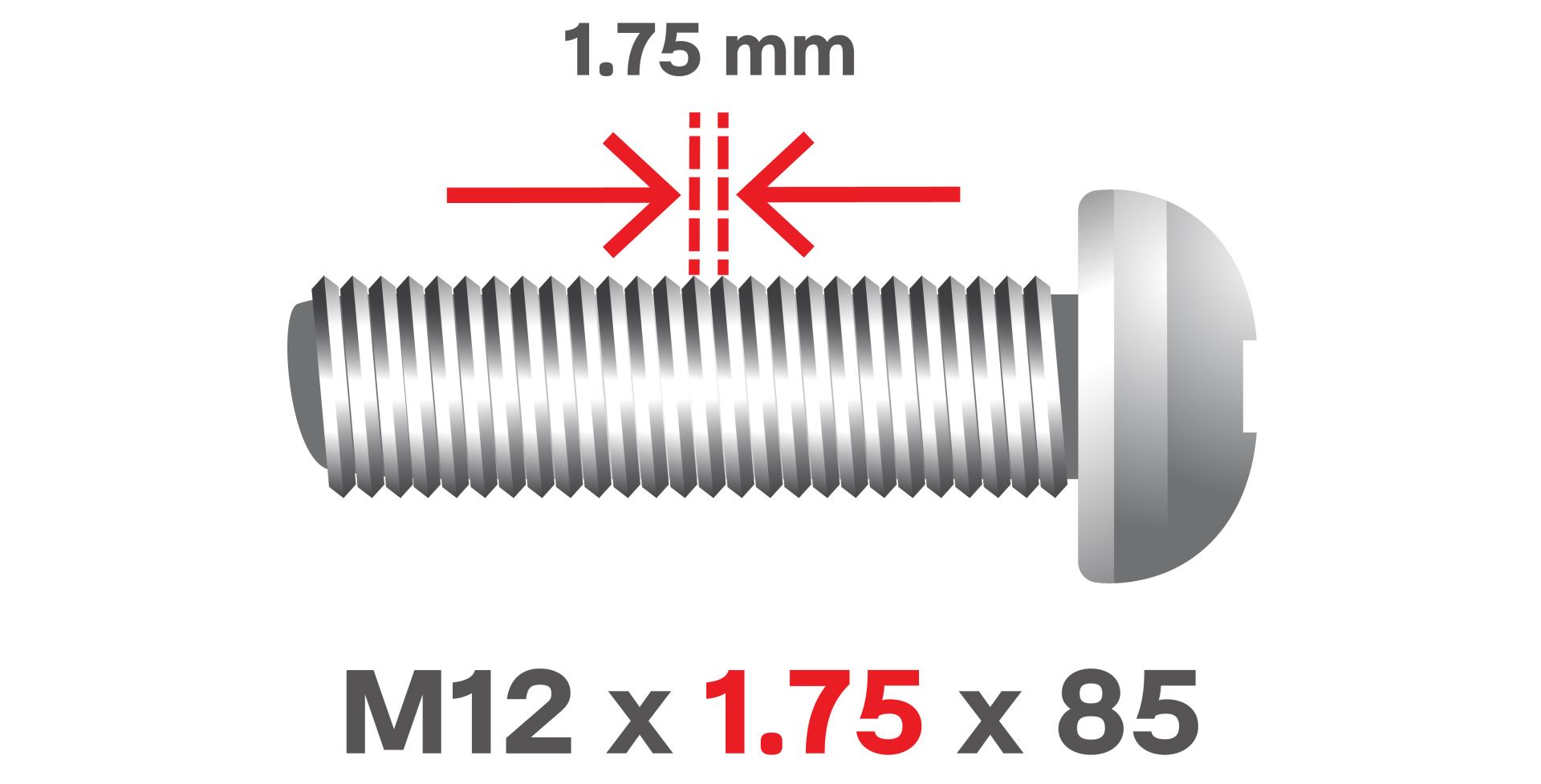

4. Как определить шаг резьбы метрического винта

Где найти шаг резьбы в маркировке?

Шаг резьбы указывается вторым числом после буквы "М" и знака "×". Например:

• М8×1,25 → шаг 1,25 мм
• М12×1,75 → шаг 1,75 мм

Что такое шаг резьбы?

Это расстояние между соседними витками резьбы:
✓ Измеряется в миллиметрах
✓ Чем меньше число — тем чаще резьба
✓ Определяет тип резьбы (крупная/мелкая)

Практический пример:

В маркировке М12×1,75×85:

• 1,75 — означает, что расстояние между витками составляет 1,75 мм

Типы резьбы по шагу:

• Крупная (основная)
• Мелкая

Система метрической маркировки не использует прямых обозначений для крупной или мелкой резьбы, поэтому вам нужно внимательно смотреть на значение шага. Шаг резьбы (основной и мелкий) можно посмотреть в специальной таблице.

Важные нюансы:

1. Если шаг не указан — это всегда крупная резьба
2. Мелкая резьба лучше выдерживает вибрации
3. Для ответственных соединений всегда уточняйте шаг

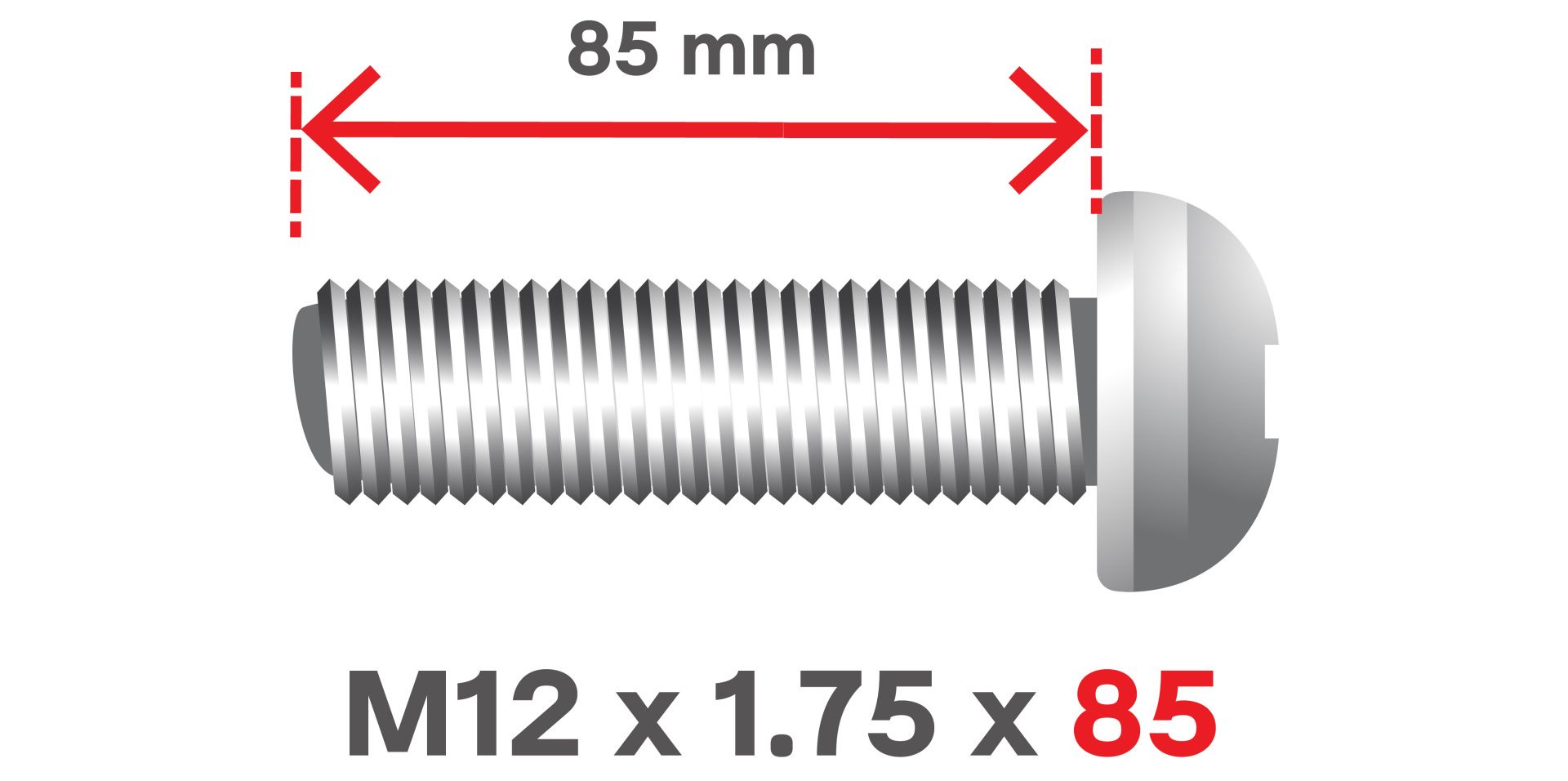

5. Как определить длину метрического винта

Где найти длину в маркировке?

Длина винта всегда указывается последним числом после знака "×":

• В полной маркировке: М12×1,75×85 → 85 мм
• В сокращенной форме: М12×85 → тоже 85 мм (подразумевается крупный шаг)

Как отличить длину от шага резьбы?

• Длина всегда значительно больше шага (сравните: 1,75 мм шаг vs 85 мм длина)
• Если после диаметра только одно число — это точно длина винта с крупной резьбой

Правила измерения длины:

Обратите внимание, что большинство болтов измеряются от конца стержня до нижней части головки. Исключение составляют винты с потайной головкой, которые измеряются от верхней части головки.

Практические примеры:

1. М8×20 → диаметр 8 мм, длина 20 мм (крупный шаг)
2. М10×1,25×50 → диаметр 10 мм, шаг 1,25 мм, длина 50 мм (мелкий шаг)
3. М6×30 → диаметр 6 мм, длина 30 мм (крупный шаг)

Важно помнить:

✓ Длина метрических винтов — всегда в миллиметрах
✓ Для потайных головок — особый способ измерения
✓ Первое число после "М" — диаметр, последнее — длина

Полезный совет:

Используйте штангенциркуль для проверки длины, если маркировка на линейке нечеткая. Для перевода в дюймы: 1 мм = 0,039 дюйма (85 мм ≈ 3,35 дюйма)

• Точно выбирать винты по диаметру, шагу и длине
• Подбирать совместимые гайки и шайбы
• Работать с международными стандартами — даже если на упаковке японские или американские обозначения

Профессионалы не рождаются со знанием маркировки — они просто один раз разбираются в ней!
