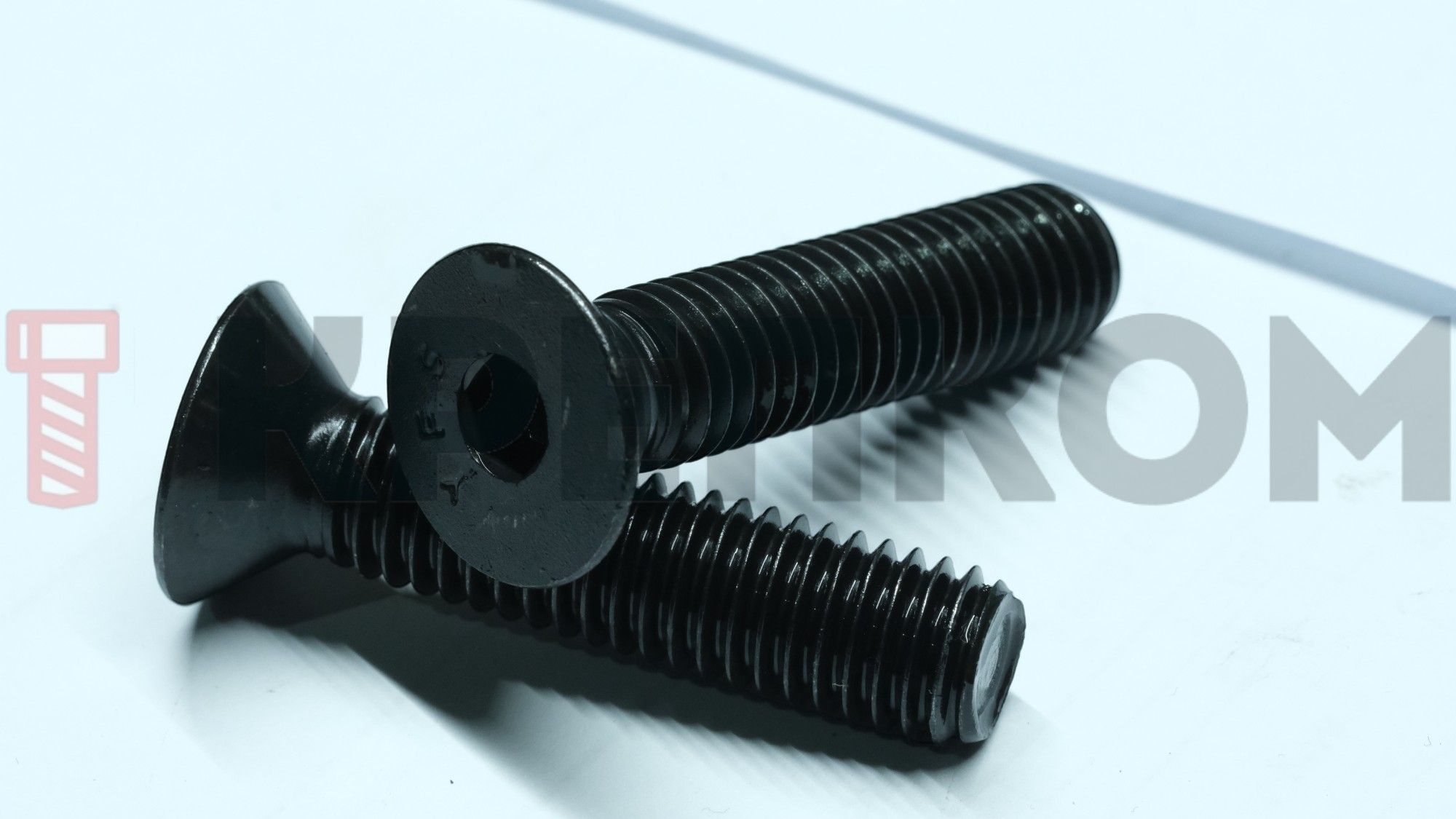

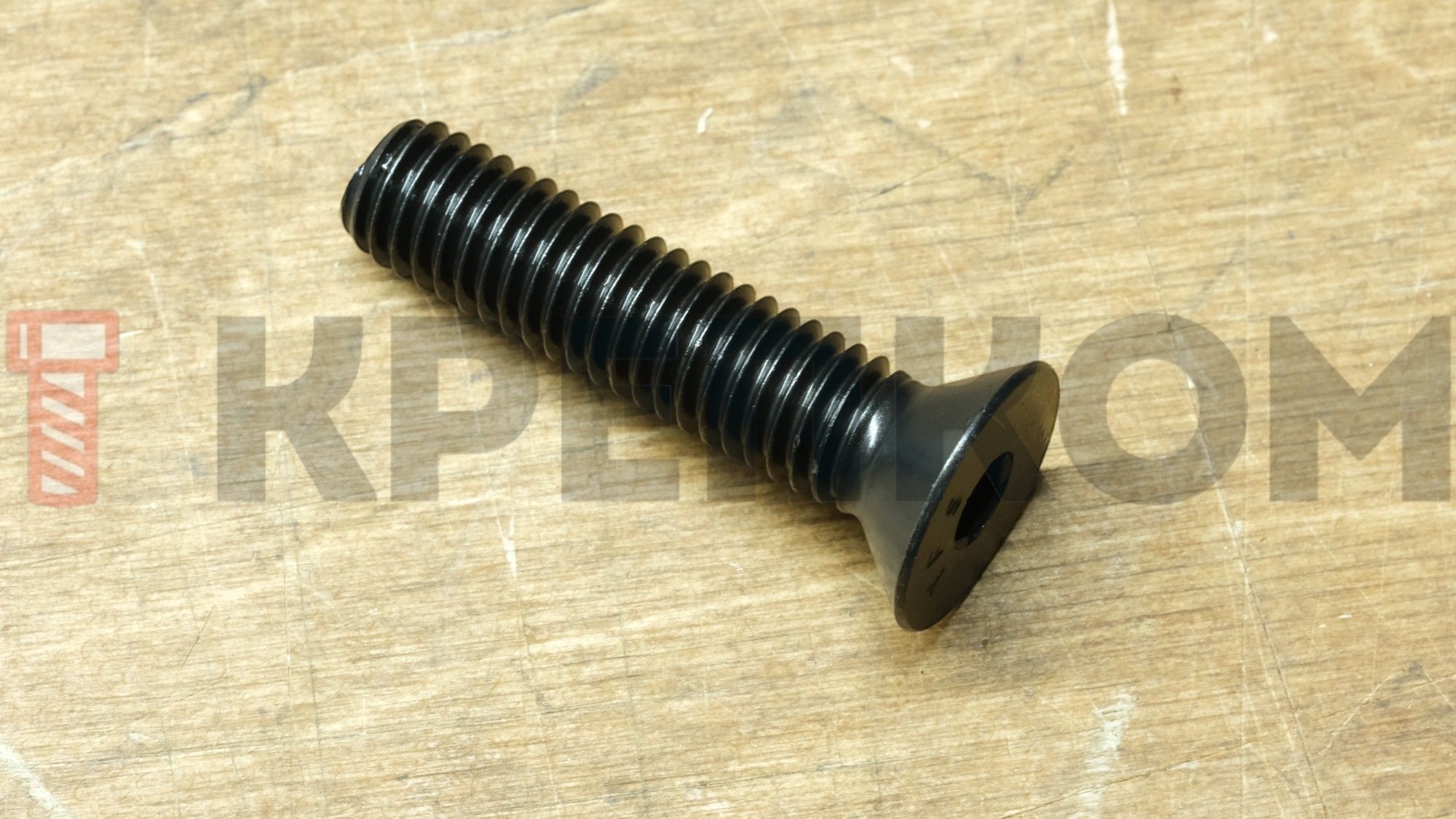

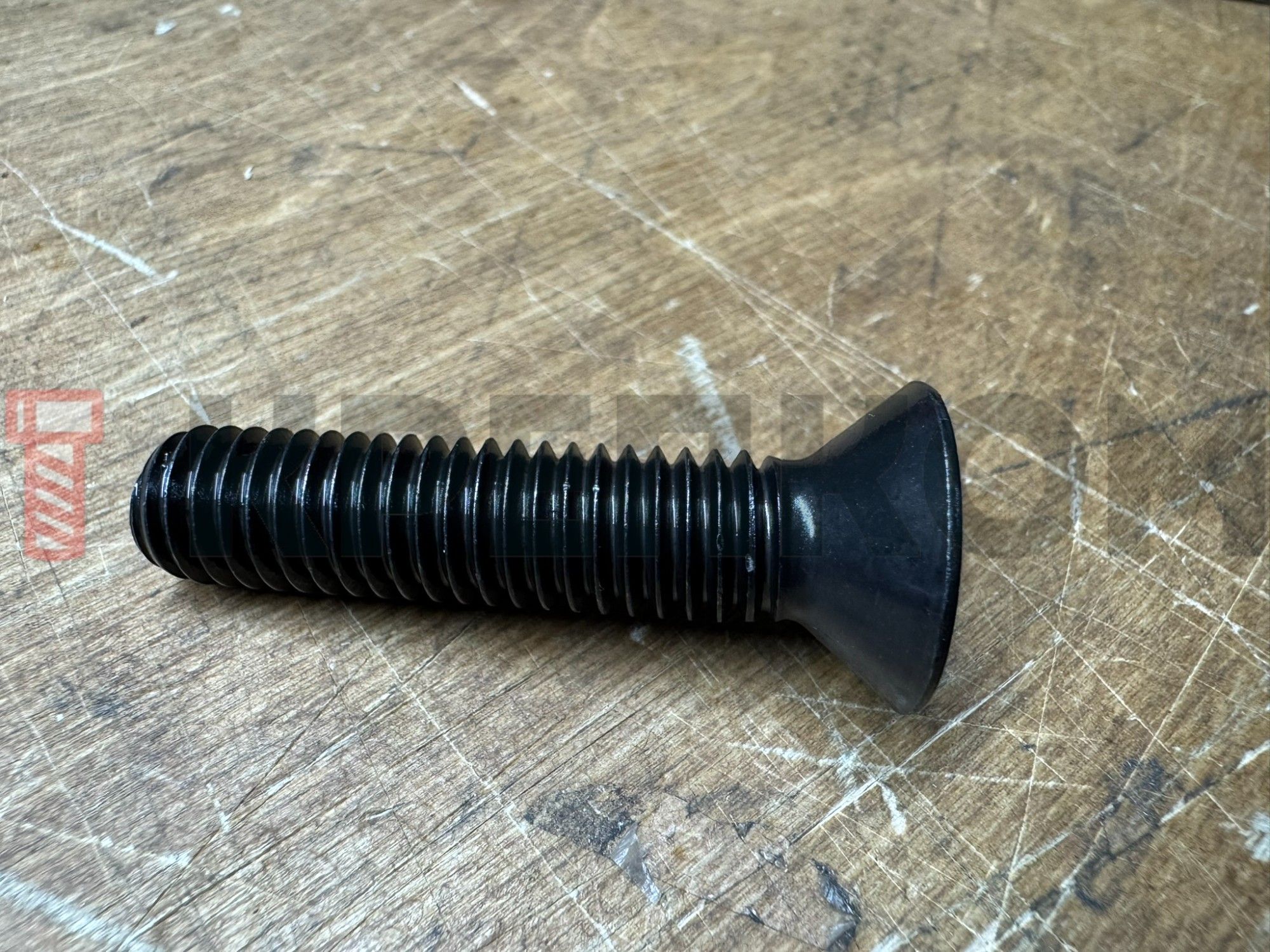

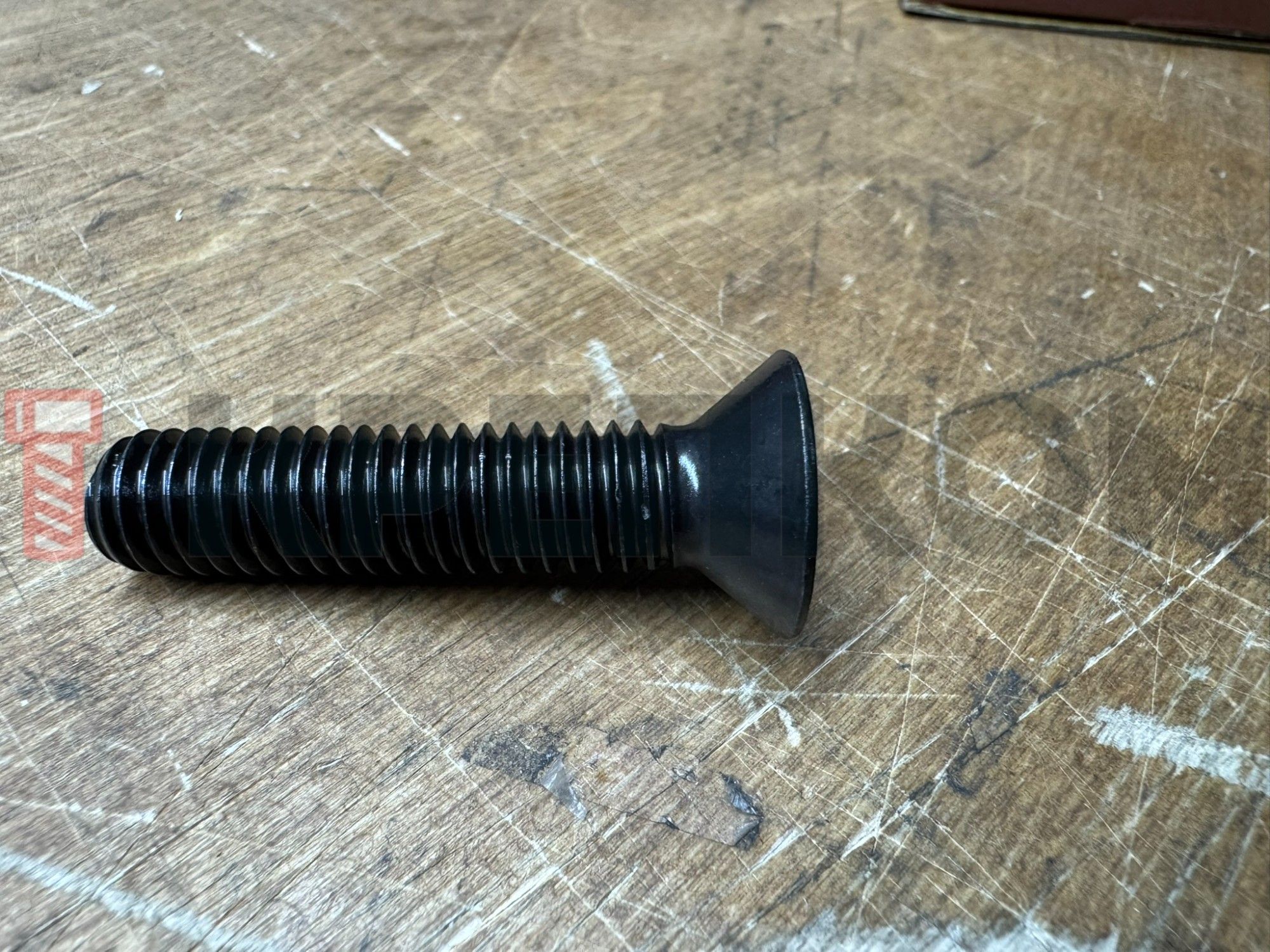

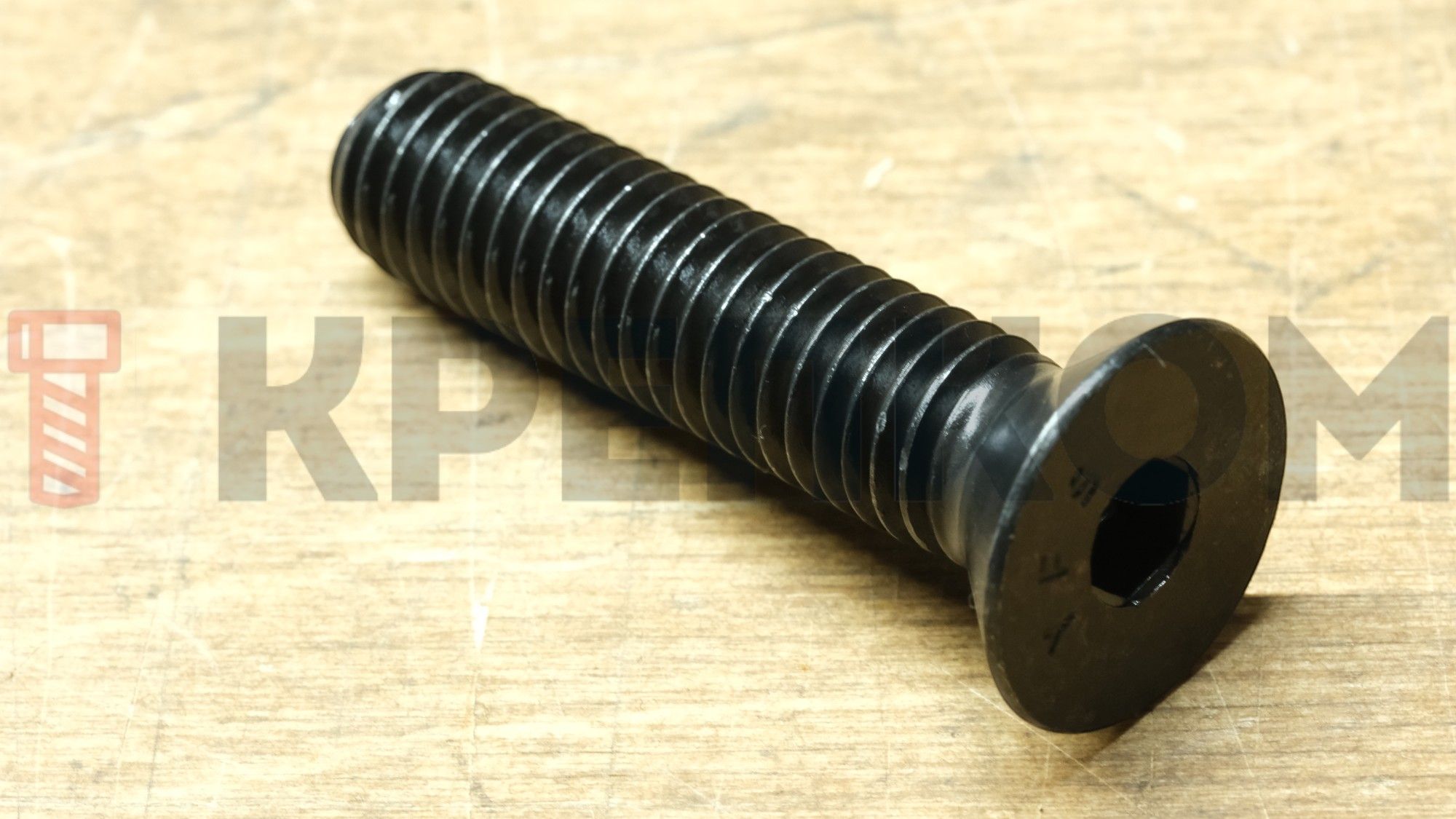

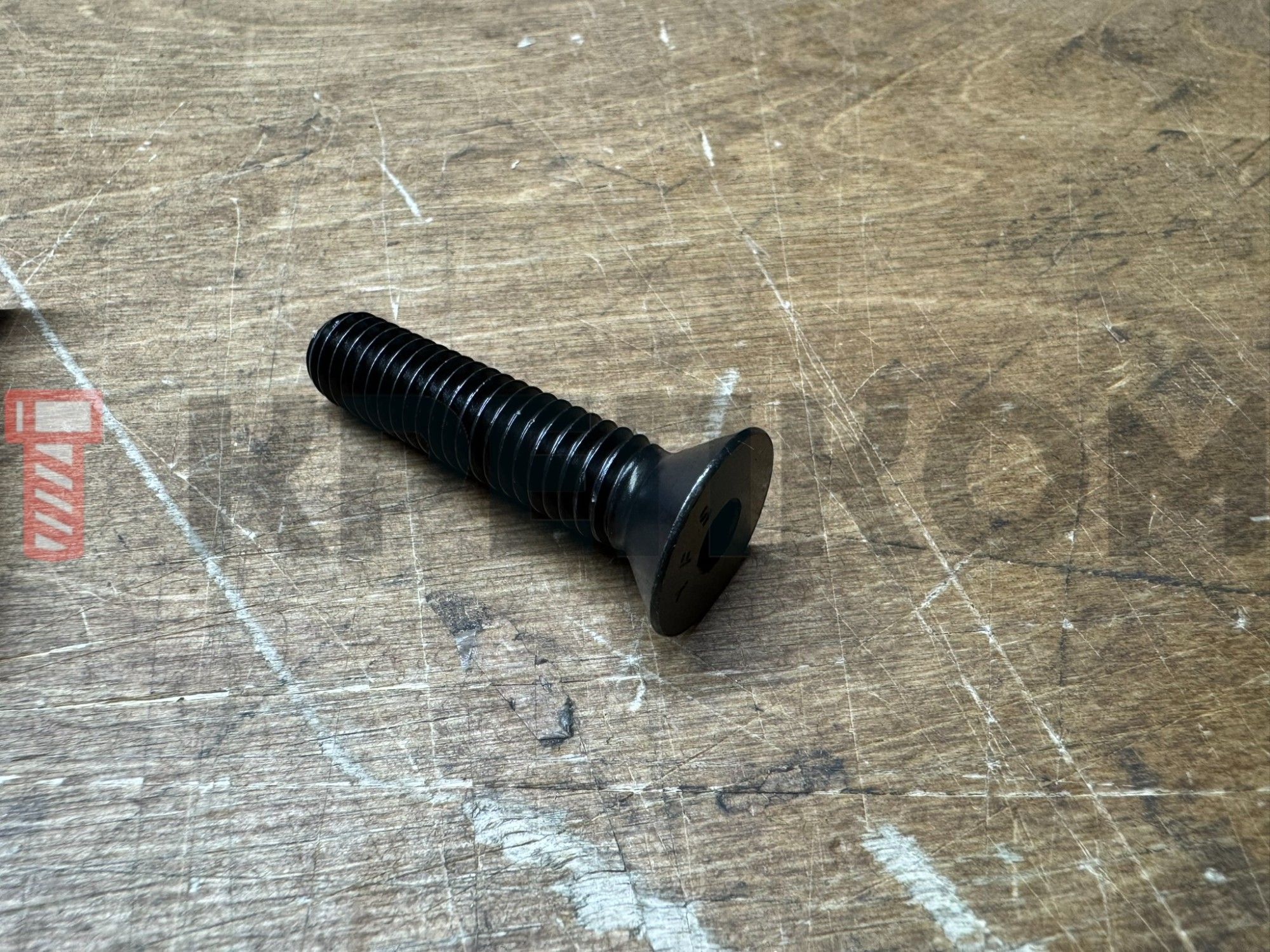

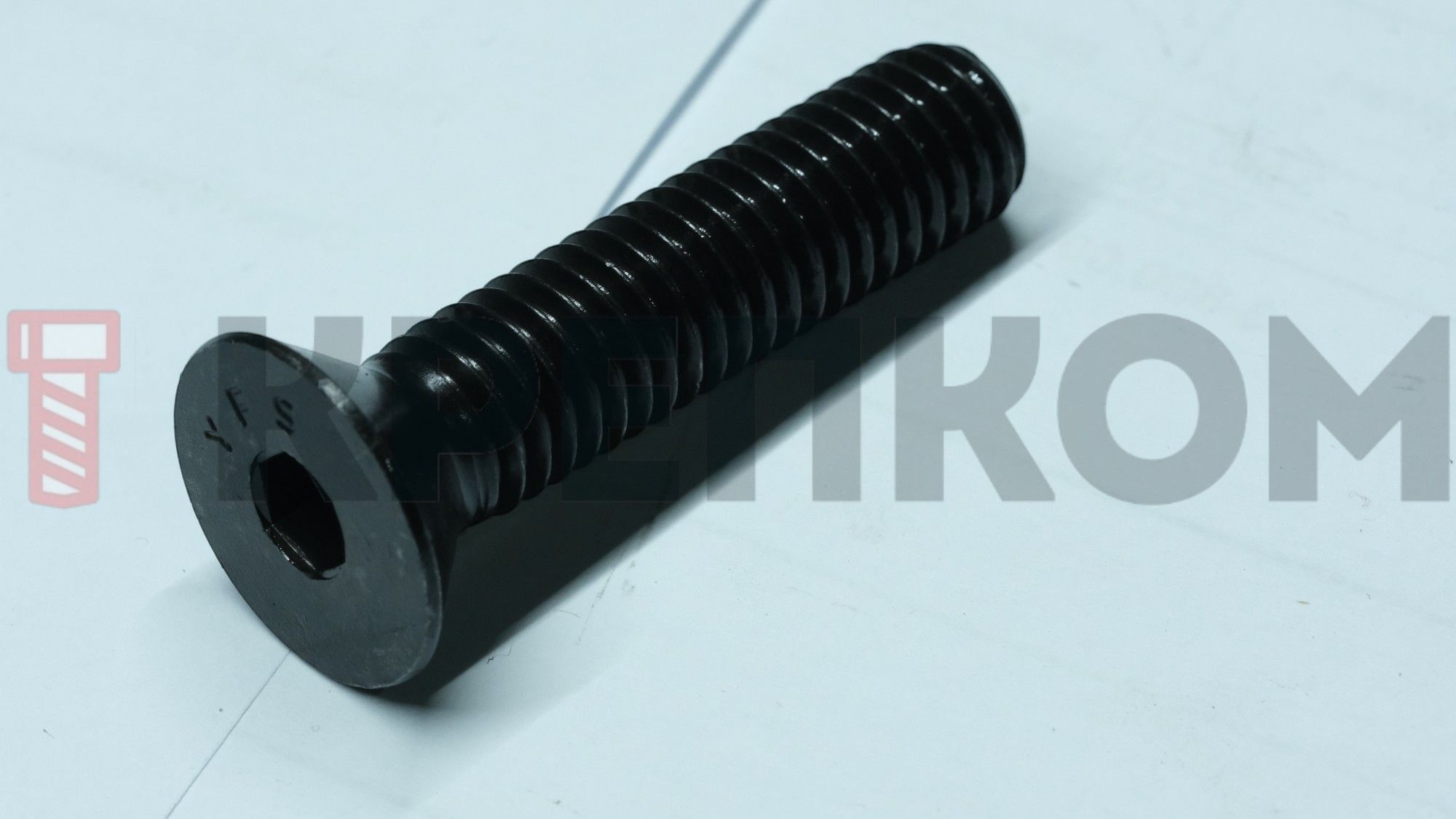

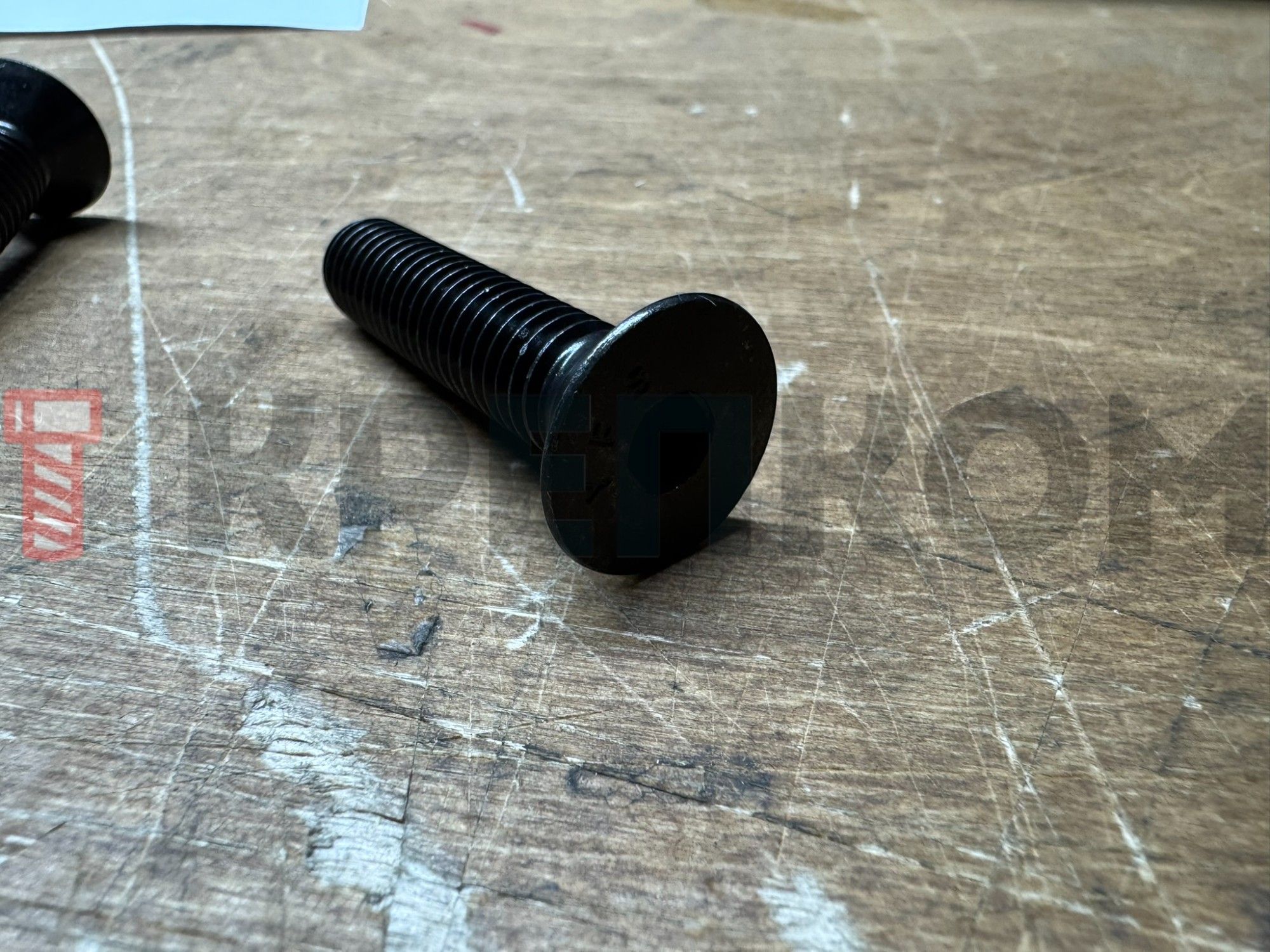

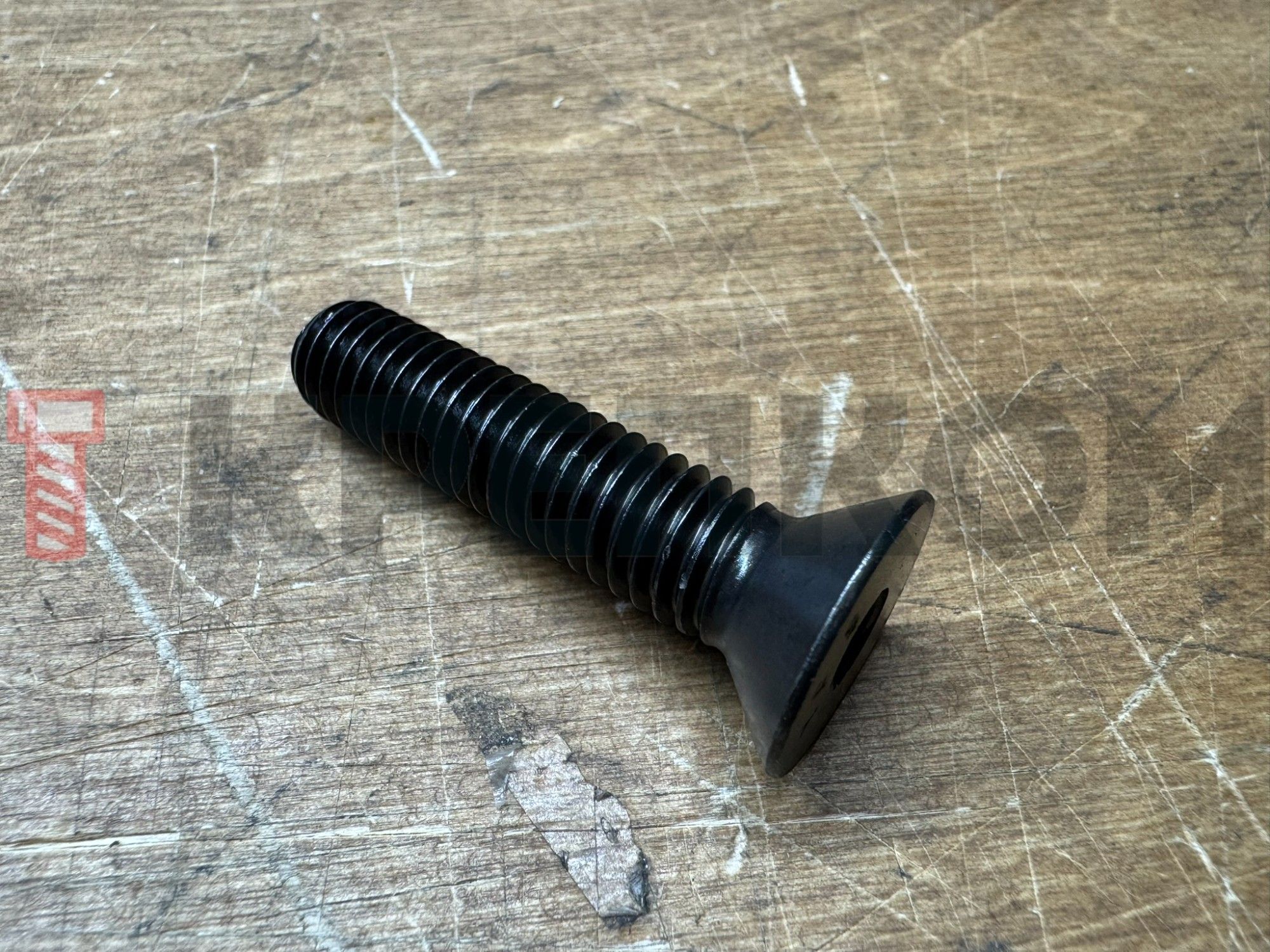

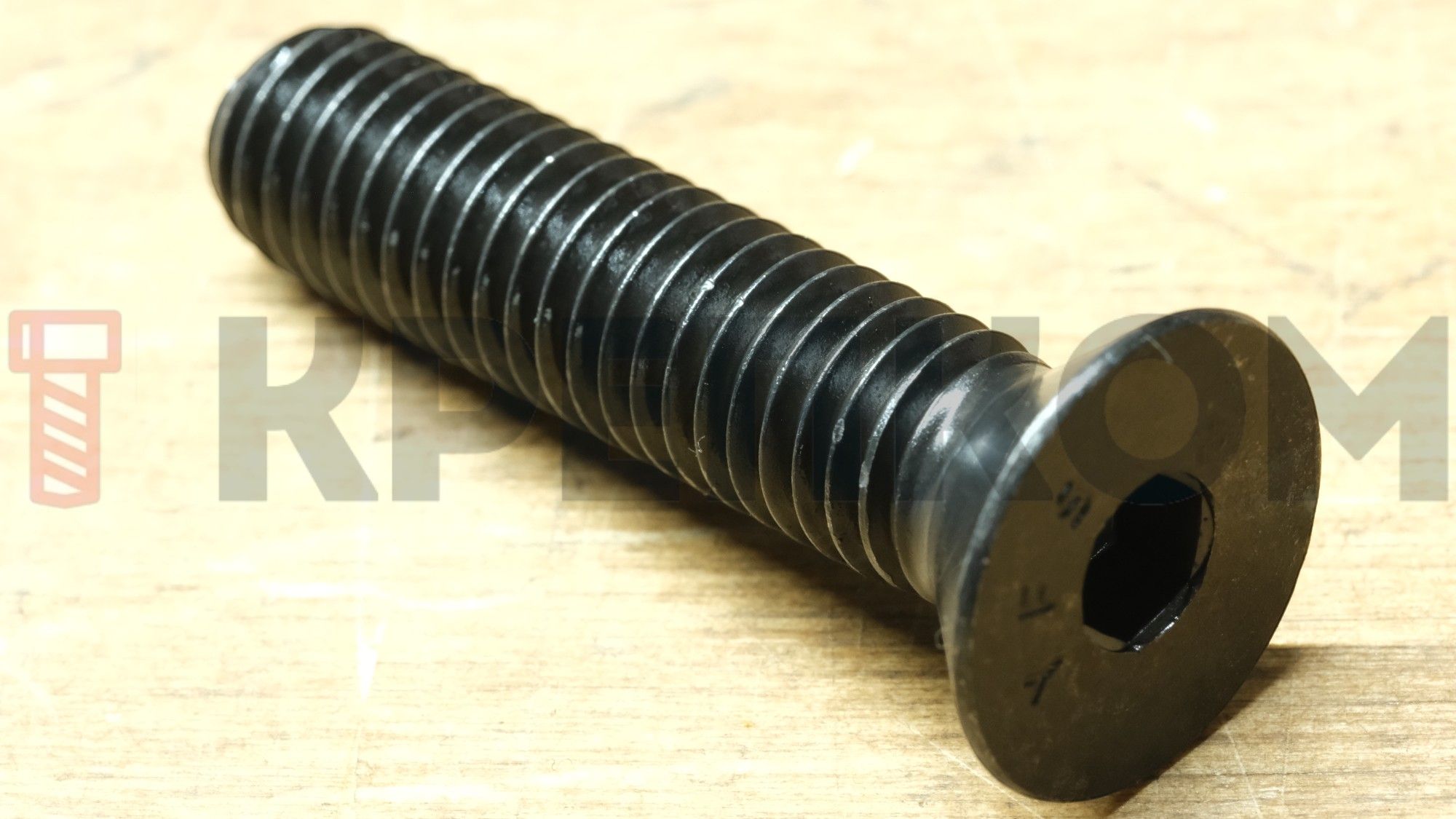

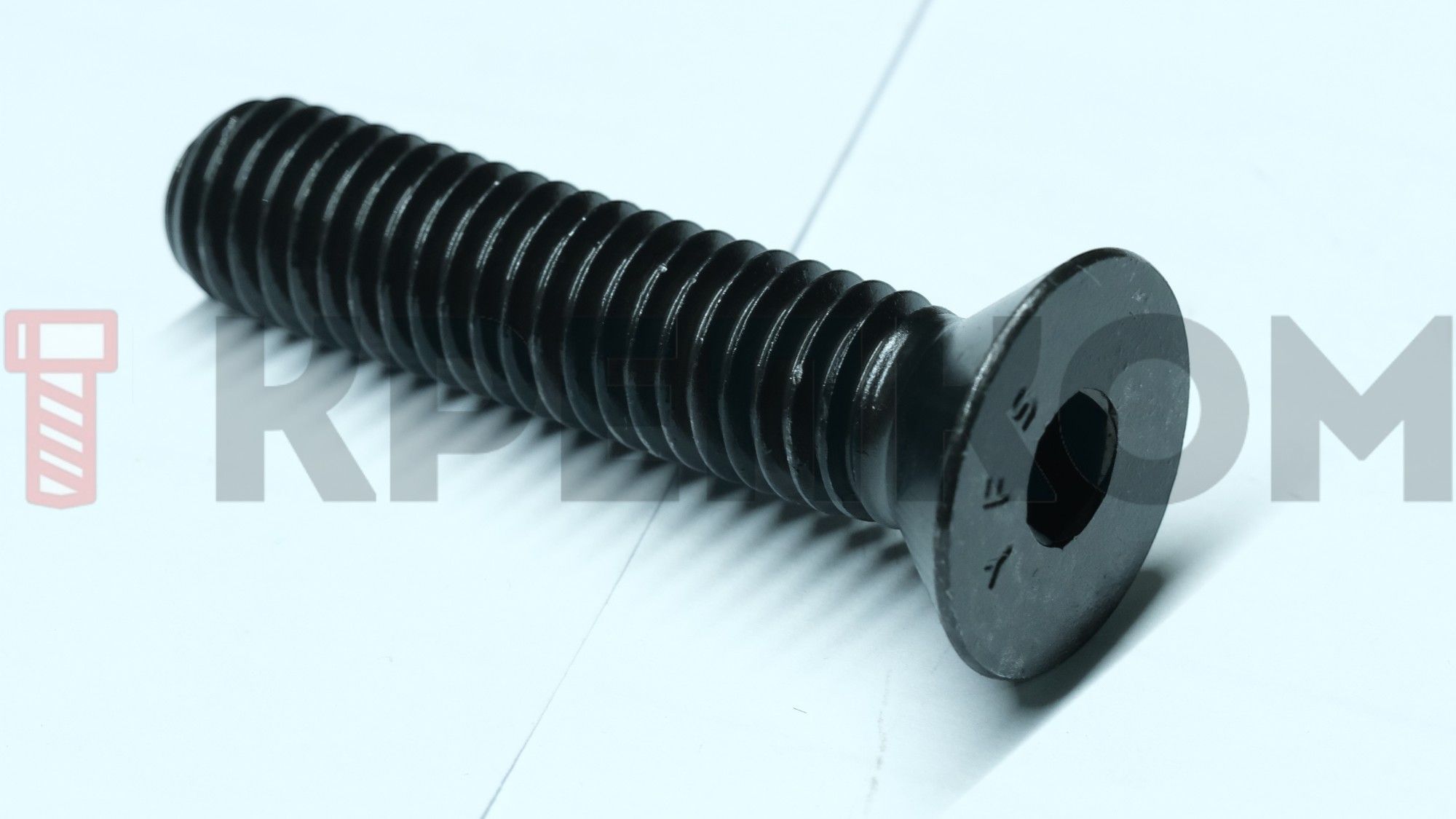

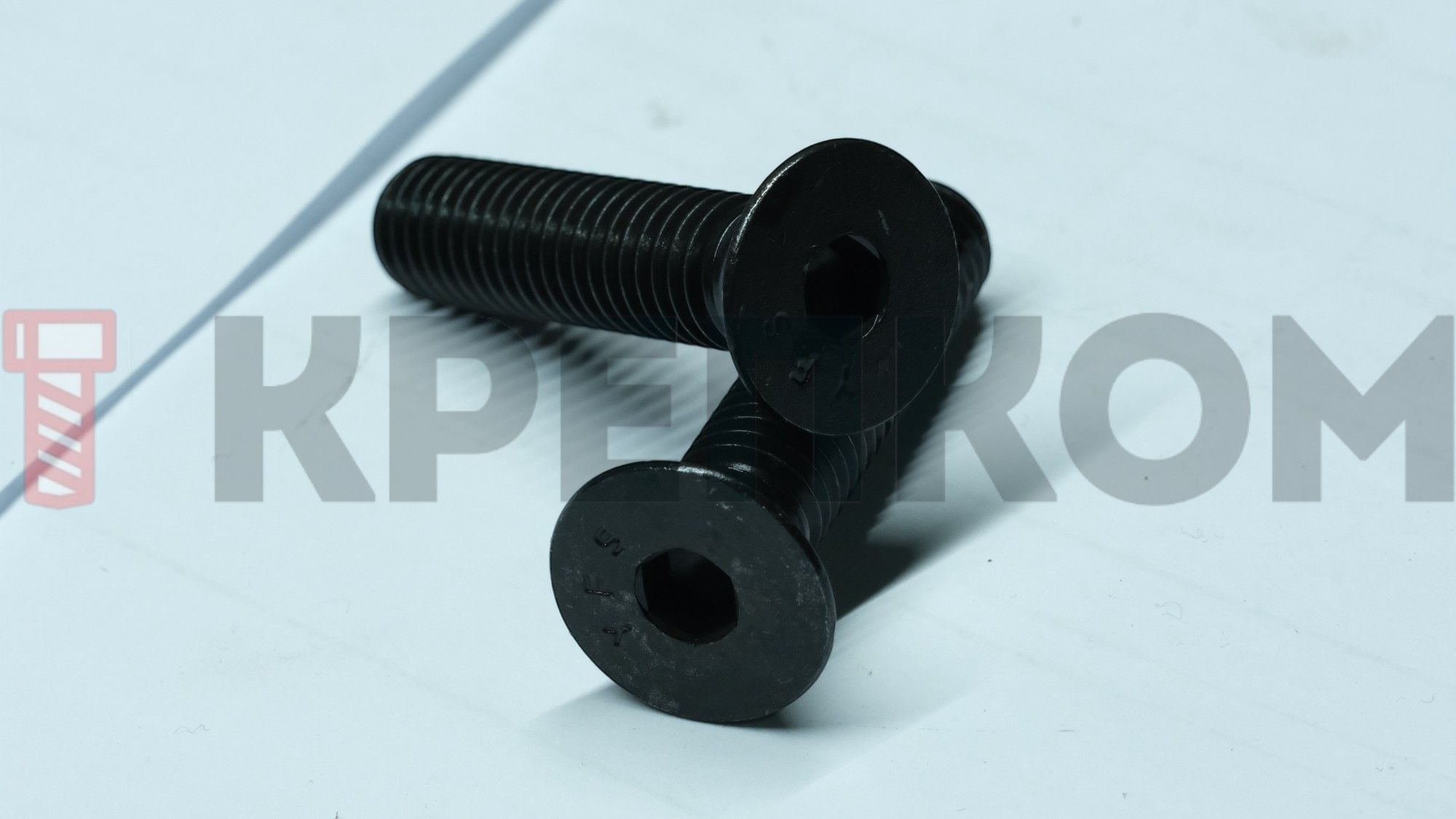

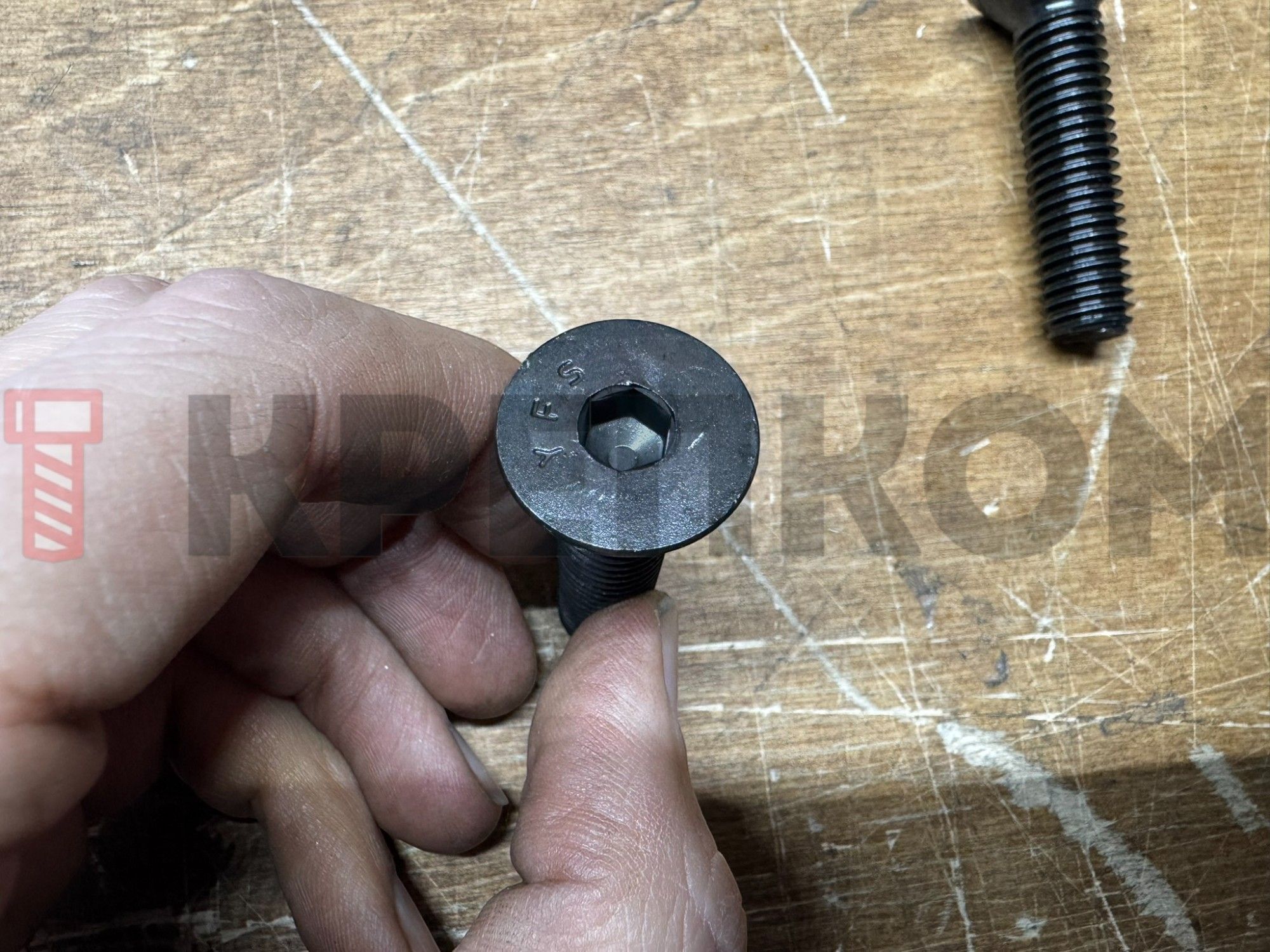

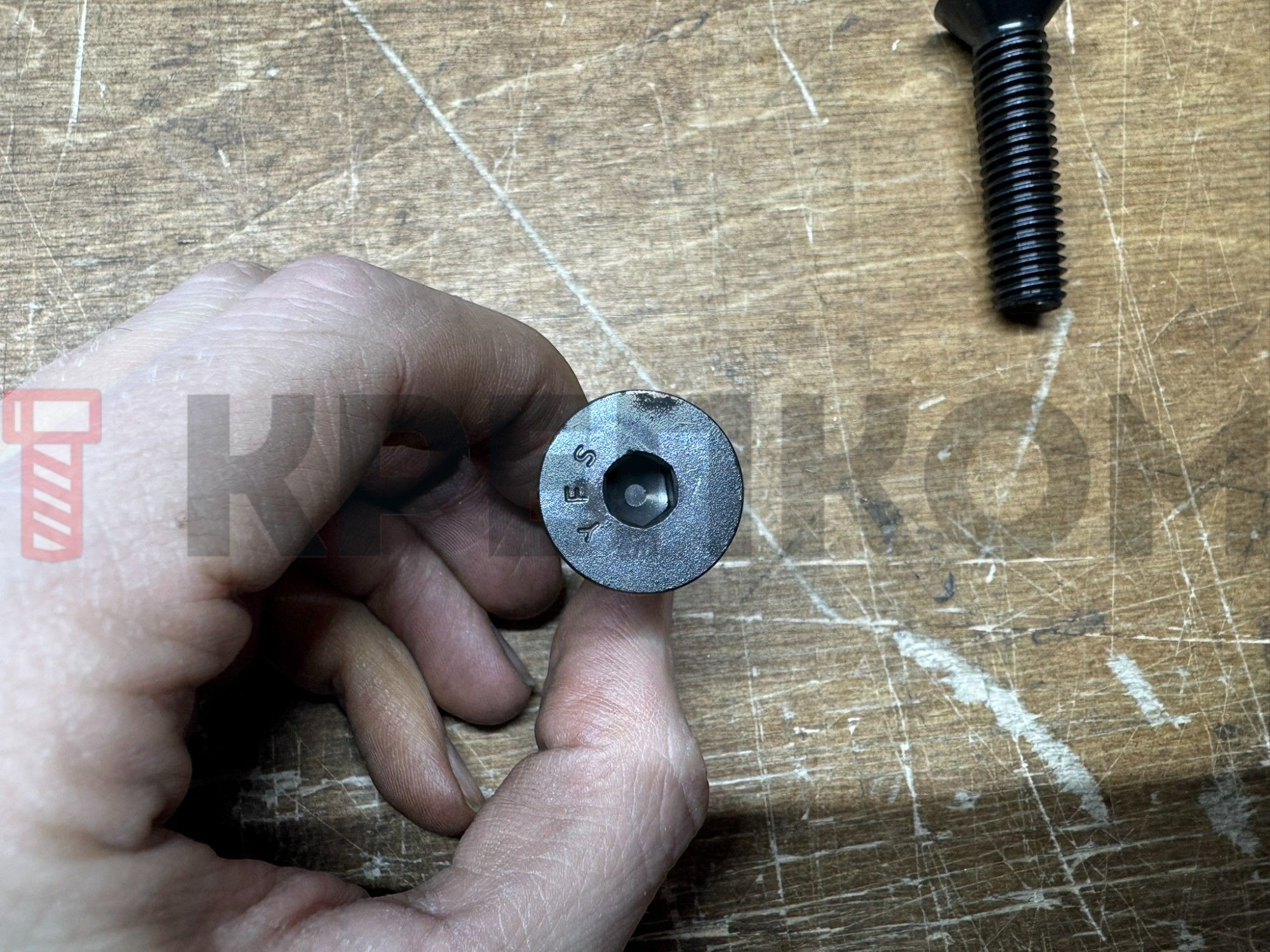

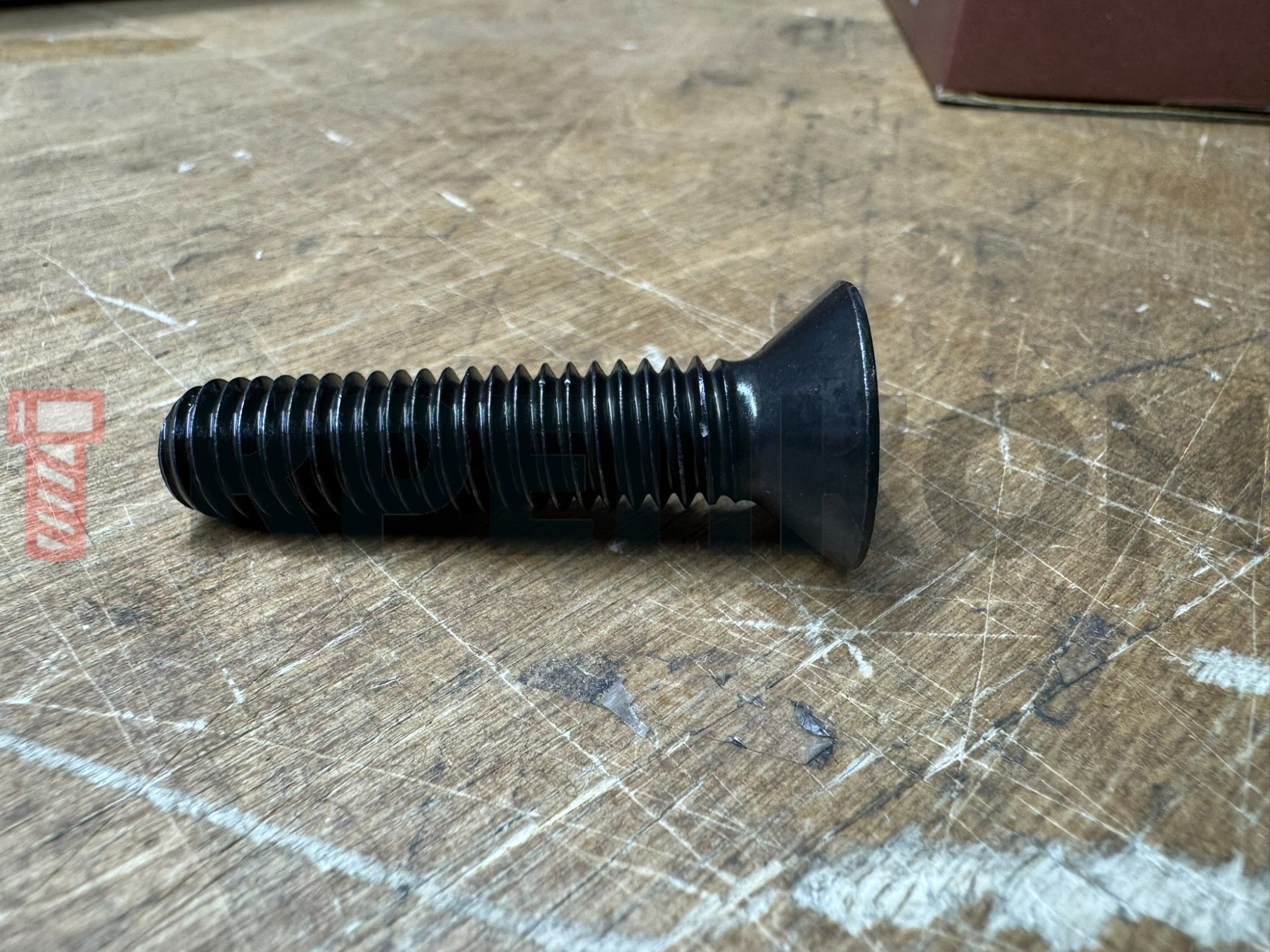

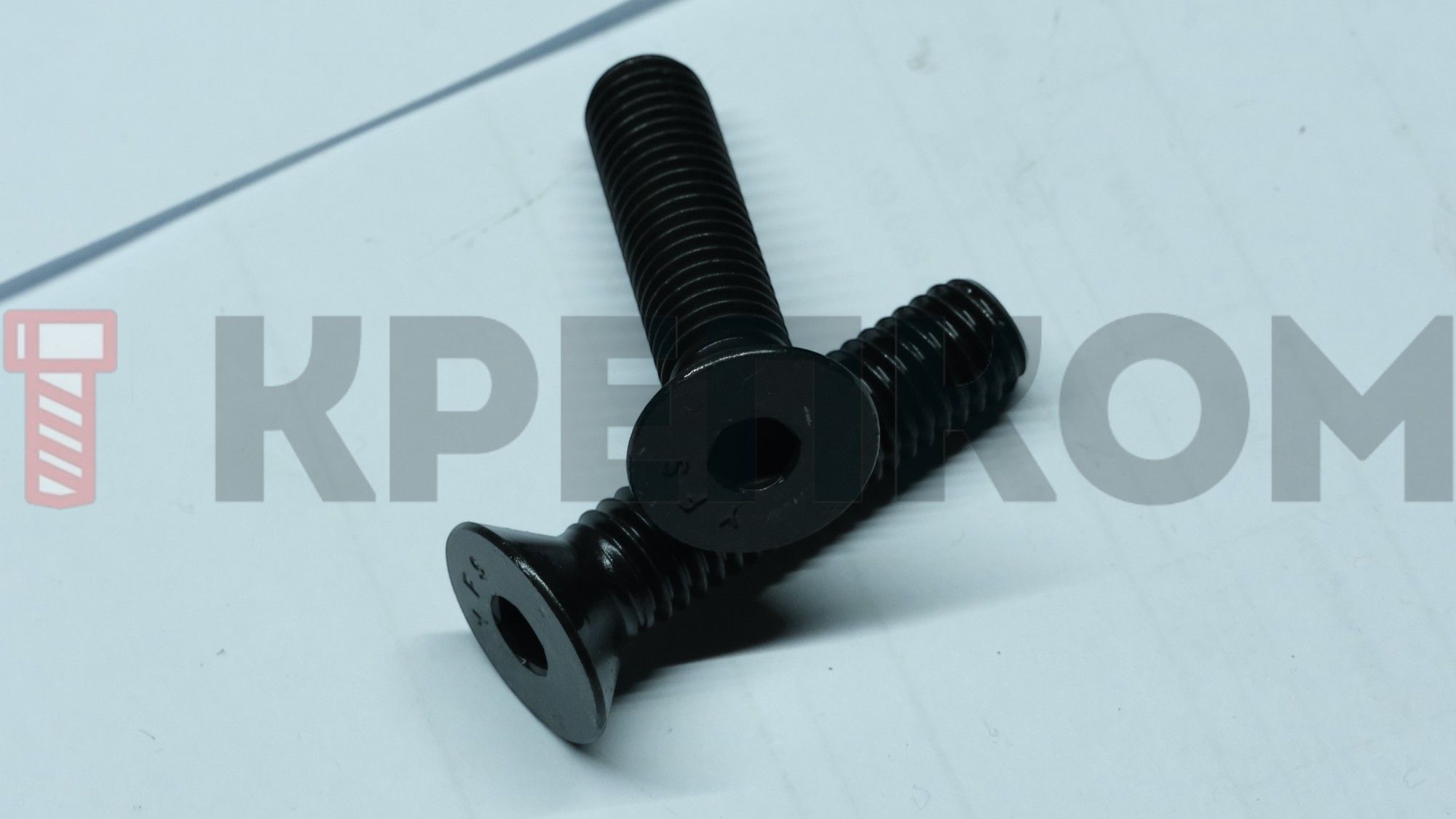

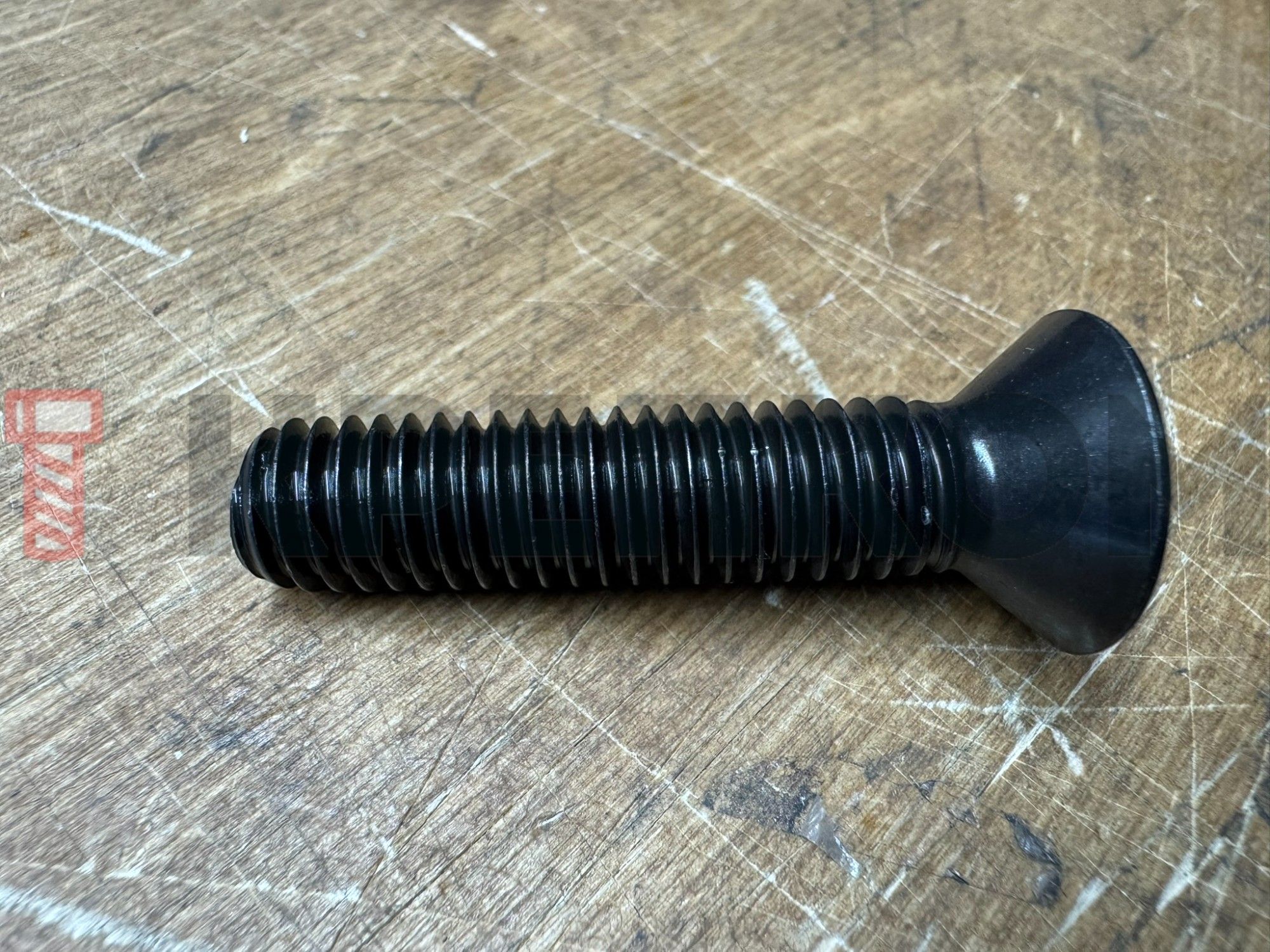

Винт дюймовый с потайной головкой и внутренним шестигранником DIN 7991 UNC (ISO 10642), класс прочности 10.9 (Grade 8)

Код товара: WN00100783

19 фото

289 позиций

Ваш консультант Владимир

7 (931) 348-45-86

Для высокопрочных соединений в автомобилестроении и машиностроении.
Тип резьбы: американская дюймовая крупная UNC, угол 60° (ANSI/ASME B1.1).
Легированная сталь, закаленная и отпущенная, оксидированная.
Класс прочности: 10.9 по ISO 898-1, что соответствует Grade 8 по SAE J429.
Предел прочности на растяжение: 1000 Н/мм² или 150 000 psi.
Размеры соответствуют ASME B18.3 (аналог DIN 7991).
Внутренний шестигранный шлиц позволяет прилагать высокое усилие при затяжке.
Номинальный диаметр согласно нормам: от #1 (1,85 мм) до 1 1/2" (38,1 мм).
Возможный диапазон длин (измеряется с головкой): от 1/8" (3,175 мм) до 14" (356 мм).

Подробнее

Вариации товара

Полезные материалы и статьи

Стандарт DIN 7991 в PDF

Дюймовая резьба UNC, размеры, таблица

Классы прочности дюймовых винтов, маркировка и расшифровка

Чернение (оксидирование) и другие защитные покрытия крепежа

Резьбомер угольник для определения дюймовой резьбы - проще не бывает! (видео)

Как выбрать зенковку под потайной винт

Размеры
О товаре
Отзывы (0)

Код товара

Диаметр (дюймы) Длина (дюймы)

Наличие

Цена

Фасовка

Количество

Код товара

Диаметр (дюймы) Длина (дюймы)

Наличие

Цена

Фасовка

Количество

Винт дюймовый 1/4"-20 x 3/8 (9,5 мм) DIN 7991 UNC (ISO 10642), класс прочности 10.9 (Grade 8)

WN00100876

1/4

3/8

Диаметр (дюймы) 1/4

Длина (дюймы) 3/8

Диаметр (дюймы)

1/4

Длина (дюймы)

3/8

руб.

1 шт

Винт дюймовый 1/4"-20 x 7/16 (11 мм) DIN 7991 UNC (ISO 10642), класс прочности 10.9 (Grade 8)

WN00100877

1/4

7/16

Диаметр (дюймы) 1/4

Длина (дюймы) 7/16

Диаметр (дюймы)

1/4

Длина (дюймы)

7/16

руб.

1 шт

Винт дюймовый 1/4"-20 x 1/2 (12,7 мм) DIN 7991 UNC (ISO 10642), класс прочности 10.9 (Grade 8)

WN00100878

1/4

1/2

Диаметр (дюймы) 1/4

Длина (дюймы) 1/2

Диаметр (дюймы)

1/4

Длина (дюймы)

1/2

руб.

1 шт

Винт дюймовый 1/4"-20 x 9/16 (14 мм) DIN 7991 UNC (ISO 10642), класс прочности 10.9 (Grade 8)

WN00100879

1/4

9/16

Диаметр (дюймы) 1/4

Длина (дюймы) 9/16

Диаметр (дюймы)

1/4

Длина (дюймы)

9/16

Цена обновляется

1 шт

Винт дюймовый 1/4"-20 x 5/8 (15,8 мм) DIN 7991 UNC (ISO 10642), класс прочности 10.9 (Grade 8)

WN00100880

1/4

5/8

Диаметр (дюймы) 1/4

Длина (дюймы) 5/8

Диаметр (дюймы)

1/4

Длина (дюймы)

5/8

руб.

1 шт

Винт дюймовый 1/4"-20 x 3/4 (19 мм) DIN 7991 UNC (ISO 10642), класс прочности 10.9 (Grade 8)

WN00100881

1/4

3/4

Диаметр (дюймы) 1/4

Длина (дюймы) 3/4

Диаметр (дюймы)

1/4

Длина (дюймы)

3/4

168

руб.

1 шт

Винт дюймовый 1/4"-20 x 7/8 (22 мм) DIN 7991 UNC (ISO 10642), класс прочности 10.9 (Grade 8)

WN00100882

1/4

7/8

Диаметр (дюймы) 1/4

Длина (дюймы) 7/8

Диаметр (дюймы)

1/4

Длина (дюймы)

7/8

118

руб.

1 шт

Винт дюймовый 1/4"-20 x 1 (25,4 мм) DIN 7991 UNC (ISO 10642), класс прочности 10.9 (Grade 8)

WN00100883

1/4

Диаметр (дюймы) 1/4

Длина (дюймы) 1

Диаметр (дюймы)

1/4

Длина (дюймы)

руб.

1 шт

Винт дюймовый 1/4"-20 x 1 1/8 (28,5 мм) DIN 7991 UNC (ISO 10642), класс прочности 10.9 (Grade 8)

WN00100884

1/4

1 1/8

Диаметр (дюймы) 1/4

Длина (дюймы) 1 1/8

Диаметр (дюймы)

1/4

Длина (дюймы)

1 1/8

200

руб.

1 шт

Винт дюймовый 1/4"-20 x 1 1/4 (32 мм) DIN 7991 UNC (ISO 10642), класс прочности 10.9 (Grade 8)

WN00100885

1/4

1 1/4

Диаметр (дюймы) 1/4

Длина (дюймы) 1 1/4

Диаметр (дюймы)

1/4

Длина (дюймы)

1 1/4

114

руб.

1 шт

Винт дюймовый 1/4"-20 x 1 3/8 (35 мм) DIN 7991 UNC (ISO 10642), класс прочности 10.9 (Grade 8)

WN00100886

1/4

1 3/8

Диаметр (дюймы) 1/4

Длина (дюймы) 1 3/8

Диаметр (дюймы)

1/4

Длина (дюймы)

1 3/8

Цена обновляется

1 шт

Винт дюймовый 1/4"-20 x 1 1/2 (38 мм) DIN 7991 UNC (ISO 10642), класс прочности 10.9 (Grade 8)

WN00100887

1/4

1 1/2

Диаметр (дюймы) 1/4

Длина (дюймы) 1 1/2

Диаметр (дюймы)

1/4

Длина (дюймы)

1 1/2

руб.

1 шт

Винт дюймовый 1/4"-20 x 1 5/8 (41 мм) DIN 7991 UNC (ISO 10642), класс прочности 10.9 (Grade 8)

WN00100996

1/4

1 5/8

Диаметр (дюймы) 1/4

Длина (дюймы) 1 5/8

Диаметр (дюймы)

1/4

Длина (дюймы)

1 5/8

Цена обновляется

1 шт

Винт дюймовый 1/4"-20 x 1 3/4 (44,4 мм) DIN 7991 UNC (ISO 10642), класс прочности 10.9 (Grade 8)

WN00100997

1/4

1 3/4

Диаметр (дюймы) 1/4

Длина (дюймы) 1 3/4

Диаметр (дюймы)

1/4

Длина (дюймы)

1 3/4

152

руб.

1 шт

Винт дюймовый 1/4"-20 x 2 (51 мм) DIN 7991 UNC (ISO 10642), класс прочности 10.9 (Grade 8)

WN00100998

1/4

Диаметр (дюймы) 1/4

Длина (дюймы) 2

Диаметр (дюймы)

1/4

Длина (дюймы)

руб.

1 шт

Винт дюймовый 1/4"-20 x 2 1/4 (57 мм) DIN 7991 UNC (ISO 10642), класс прочности 10.9 (Grade 8)

WN00100999

1/4

2 1/4

Диаметр (дюймы) 1/4

Длина (дюймы) 2 1/4

Диаметр (дюймы)

1/4

Длина (дюймы)

2 1/4

Цена обновляется

1 шт

Винт дюймовый 1/4"-20 x 2 1/2 (64 мм) DIN 7991 UNC (ISO 10642), класс прочности 10.9 (Grade 8)

WN00101000

1/4

2 1/2

Диаметр (дюймы) 1/4

Длина (дюймы) 2 1/2

Диаметр (дюймы)

1/4

Длина (дюймы)

2 1/2

194

руб.

1 шт

Винт дюймовый 1/4"-20 x 2 3/4 (70 мм) DIN 7991 UNC (ISO 10642), класс прочности 10.9 (Grade 8)

WN00101001

1/4

2 3/4

Диаметр (дюймы) 1/4

Длина (дюймы) 2 3/4

Диаметр (дюймы)

1/4

Длина (дюймы)

2 3/4

Цена обновляется

1 шт

Винт дюймовый 1/4"-20 x 3 (76 мм) DIN 7991 UNC (ISO 10642), класс прочности 10.9 (Grade 8)

WN00101002

1/4

Диаметр (дюймы) 1/4

Длина (дюймы) 3

Диаметр (дюймы)

1/4

Длина (дюймы)

243

руб.

1 шт

Винт дюймовый 1/4"-20 x 3 1/4 (83 мм) DIN 7991 UNC (ISO 10642), класс прочности 10.9 (Grade 8)

WN00101003

1/4

3 1/4

Диаметр (дюймы) 1/4

Длина (дюймы) 3 1/4

Диаметр (дюймы)

1/4

Длина (дюймы)

3 1/4

Цена обновляется

1 шт

Винт дюймовый 1/4"-20 x 3 1/2 (89 мм) DIN 7991 UNC (ISO 10642), класс прочности 10.9 (Grade 8)

WN00101004

1/4

3 1/2

Диаметр (дюймы) 1/4

Длина (дюймы) 3 1/2

Диаметр (дюймы)

1/4

Длина (дюймы)

3 1/2

243

руб.

1 шт

Показать все

1 - 21 из 283 размеров

Дюймовый винт UNC с потайной головкой под шестигранник (закаленный) DIN 7991 – высокопрочный крепеж класса 10.9 (Grade 8) из качественной стали без покрытия, подвергнутый упрочнению путем закалки и отпуска. Изготавливается с частично и полнорезьбовым стержнем, в классе точности А, с полем допуска 6g и диаметром унифицированной резьбы от #1 (1,85 мм) до 1 1/2" (38,1 мм). Черное оксидное покрытие придает водоотталкивающие и антикоррозийные свойства.

Особенности

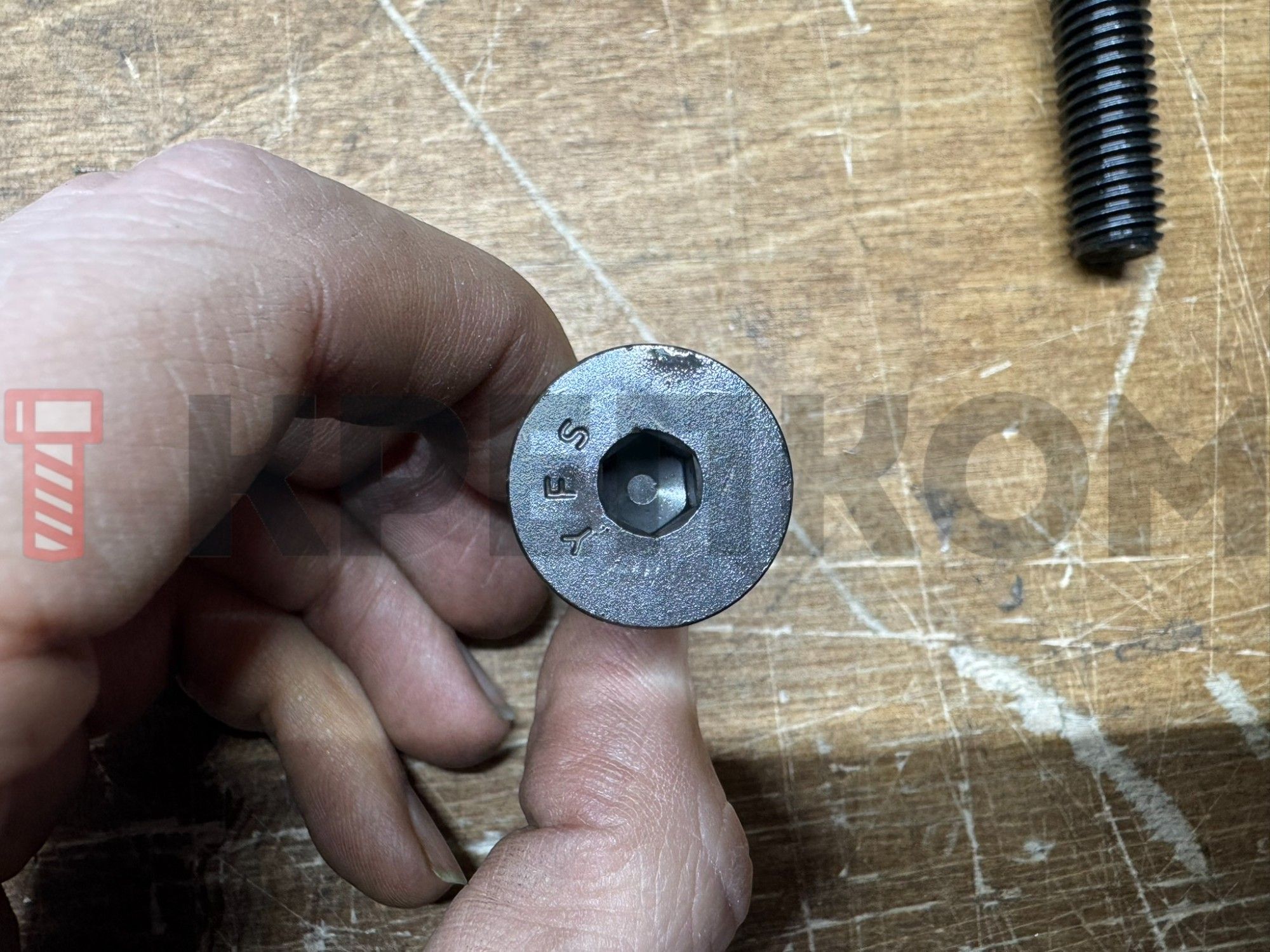

Шестигранное гнездо под имбусовый ключ позволяет приложить максимально допустимый для данного метиза момент затяжки, а также исключает соскальзывание инструмента и повреждение поверхности при монтаже.
Угол конуса головки составляет 82º. Точно подобранный угол зенковки обеспечивает плотную посадку заподлицо без зазора с боковыми стенками. Диаметр головы немного больше, чем у аналога DIN 965 PH/PZ.

Применение

Винт с дюймовой резьбой UNC и шестигранным углублением под ключ часто используется в машинах, инструментах, приборах, оборудовании иностранного производства и подходит для всех областей применения, требующих от винтового соединения высокой прочности на растяжение, долговечности и износостойкости резьбовой поверхности.

Винт потайной высокопрочный 10.9 служит для соединения металлических элементов конструкций или крепления неметаллических материалов к стальной основе. С их помощью собирают корпуса и механические узлы, крепят защитные кожухи, крышки, ручки. Благодаря установке в потай метиз не мешает работе движущихся частей механизмов.

Метрические аналоги:

DIN 7991
ГОСТ Р ИСО 10642-2012
ISO 10642:2004

Размеры

Винт с потайной головкой и внутренним шестигранником DIN 7991 ISO 10642 - чертеж, схема

Резьба, d дюйм	Диаметр головки, dk дюйм	Высота головки, k дюйм	Размер под ключ, s дюйм	Количество ниток на дюйм
#1 (1,85 мм)	0,168"	0,054"	0,05"	64
#2 (2,18 мм)	0,197"	0,064"	0,05"	56
#3 (2,51 мм)	0,226"	0,073"	1/16"	48
#4 (2,84 мм)	0,255"	0,083"	1/16"	40
#5 (3,17 мм)	0,281"	0,09"	5/64"	40
#6 (3,50 мм)	0,307"	0,097"	5/64"	40
#8 (4,16 мм)	0,359"	0,112"	3/32"	32
#10 (4,83 мм)	0,411"	0,127"	1/8"	24
#12 (5,49 мм)	0,422"	0,135"	1/8"	24
1/4" (6,35 мм)	0,531"	0,161"	5/32"	20
5/16" (7,94 мм)	0,656"	0,198"	3/16"	18
3/8" (9,53 мм)	0,781"	0,234"	7/32"	16
7/16" (11,1 мм)	0,844"	0,234"	1/4"	14
1/2" (12,7 мм)	0,938"	0,251"	5/16"	13
5/8" (15,9 мм)	1,188"	0,324"	3/8"	11
3/4" (19,1 мм)	1,438"	0,396"	1/2"	10
7/8" (19,1 мм)	1,688"	0,468"	9/16"	9
1" (25,4 мм)	1,938"	0,54"	5/8"	8
1 1/8" (28,6 мм)	2,188"	0,611"	3/4"	7
1 1/4" (31,8 мм)	2,438"	0,683"	7/8"	7
1 1/2" (38,1 мм)	2,938"	0,827"	1"	6

Характеристики

Тип винта

Дюймовый
DIN

7991
ГОСТ

10642-2012
ISO

10642
Единицы измерения

шт
Шлиц

Шестигранник (HEX)
Тип дюймовой резьбы

UNC
Форма головки

Потайная
Размер шага резьбы

Крупный (обычный)
Угол конуса головки, град

82
Класс прочности

10.9
Материал

Сталь
Название на упаковке (ориг. название)

Hexagon socket countersunk head screws din 7991 with UNC thread, gr 8
