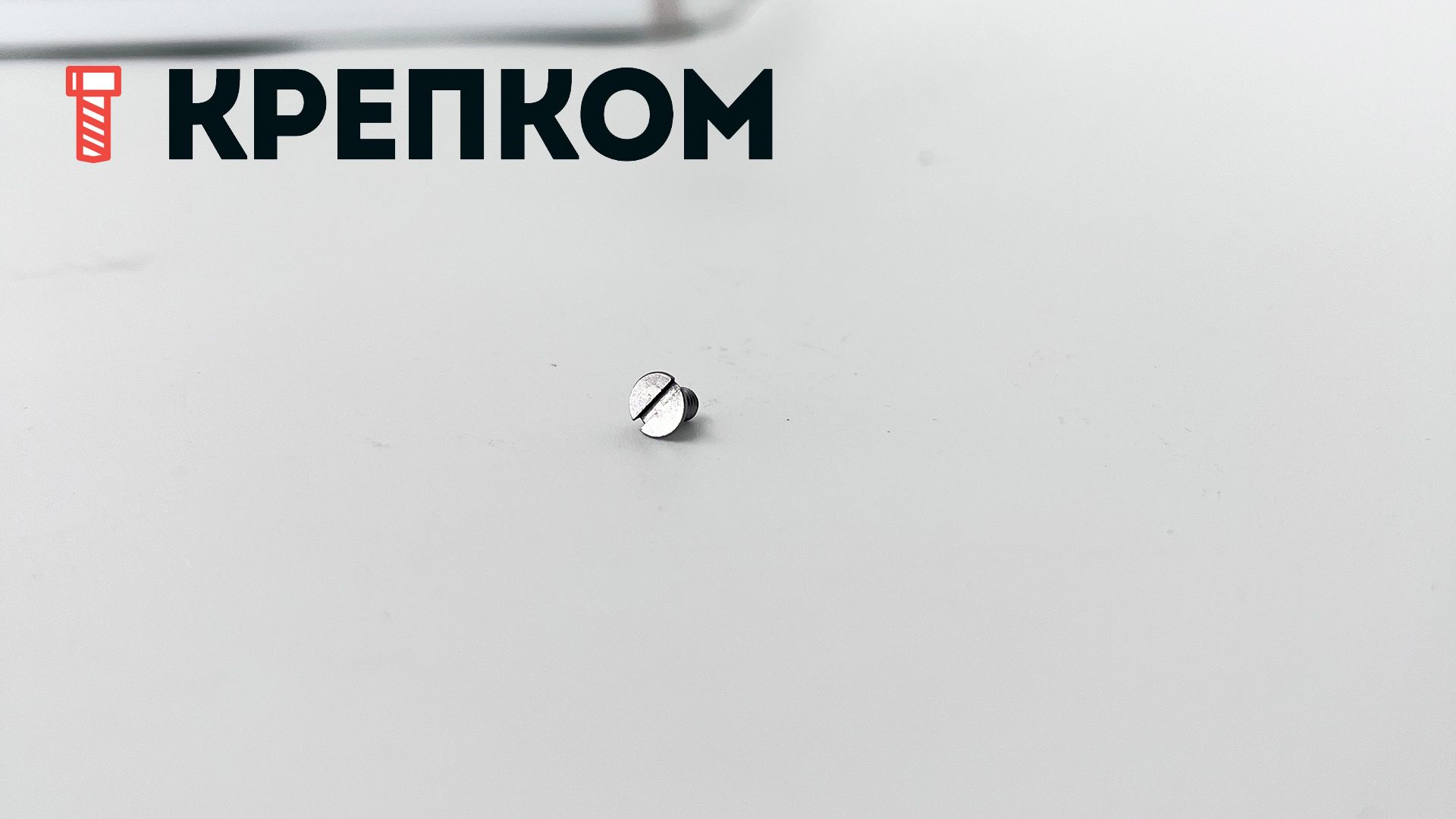

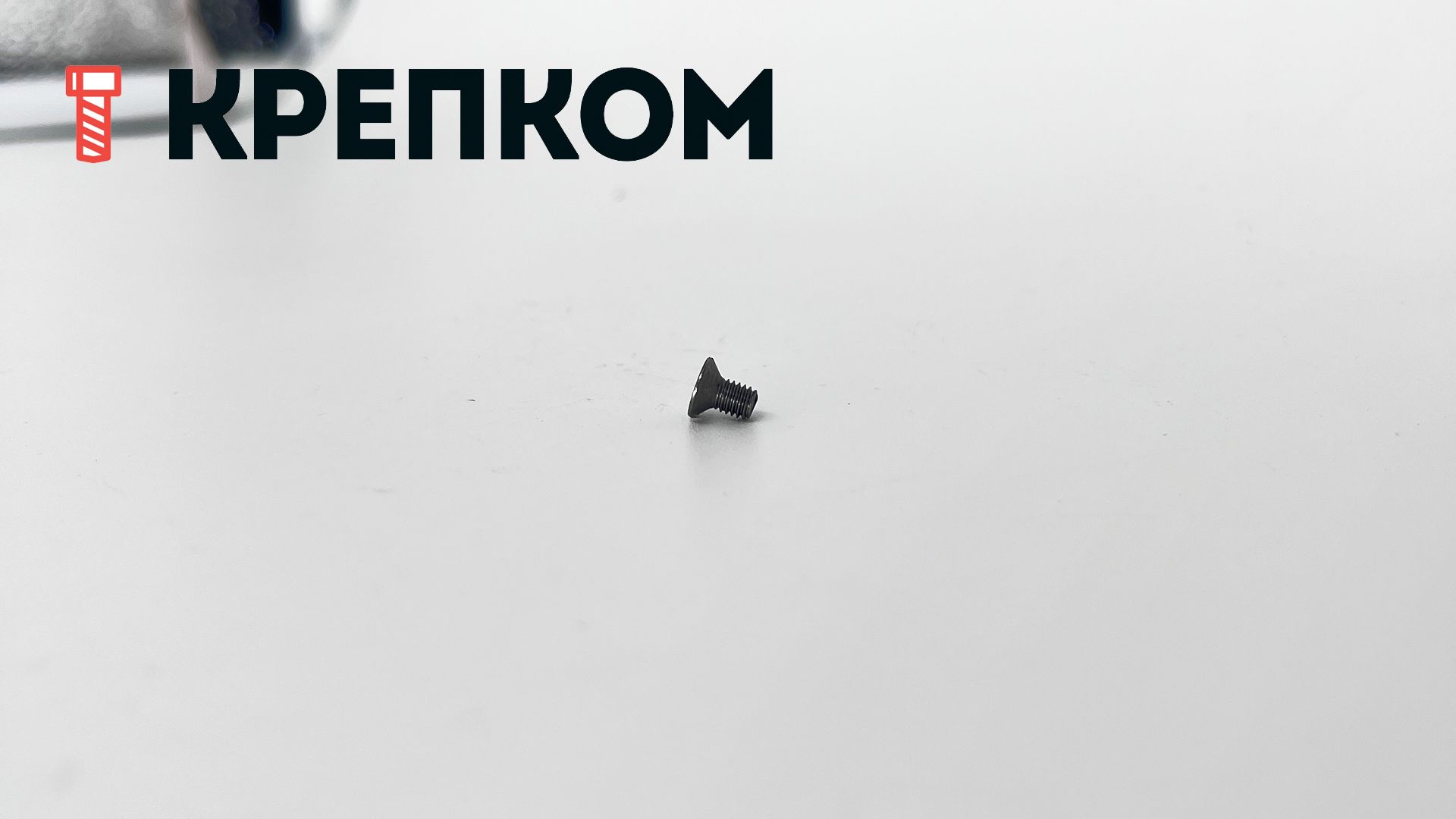

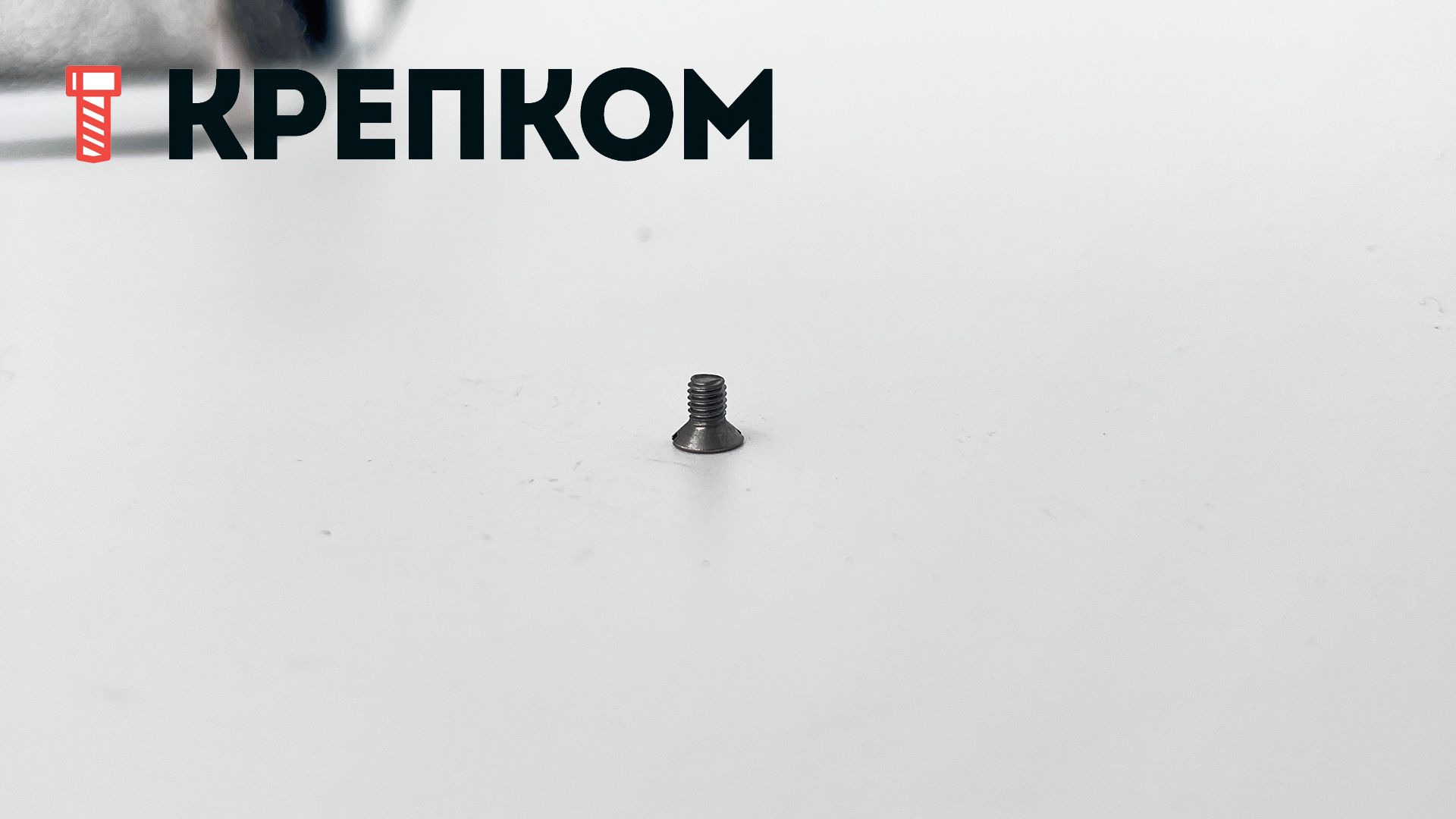

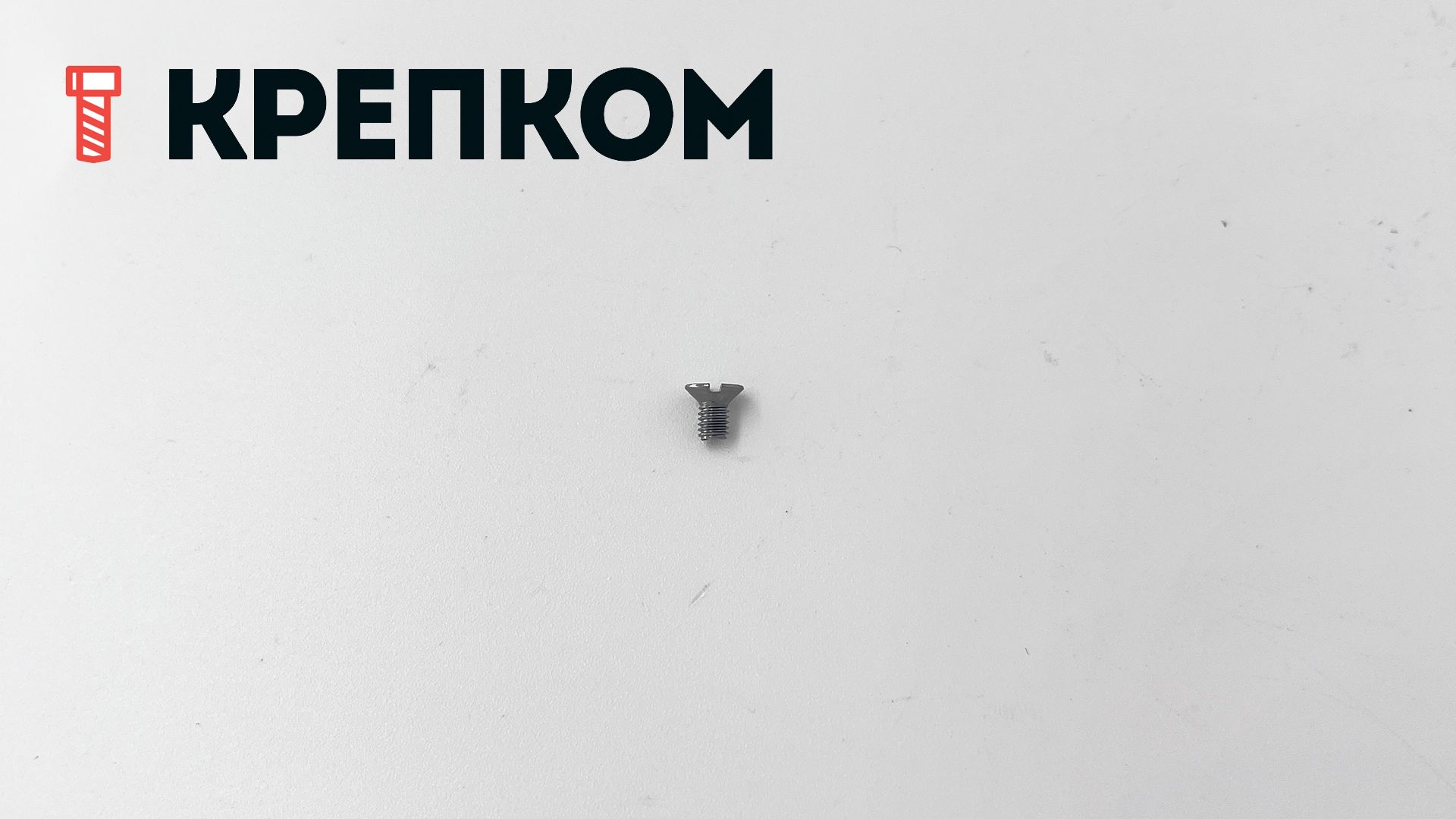

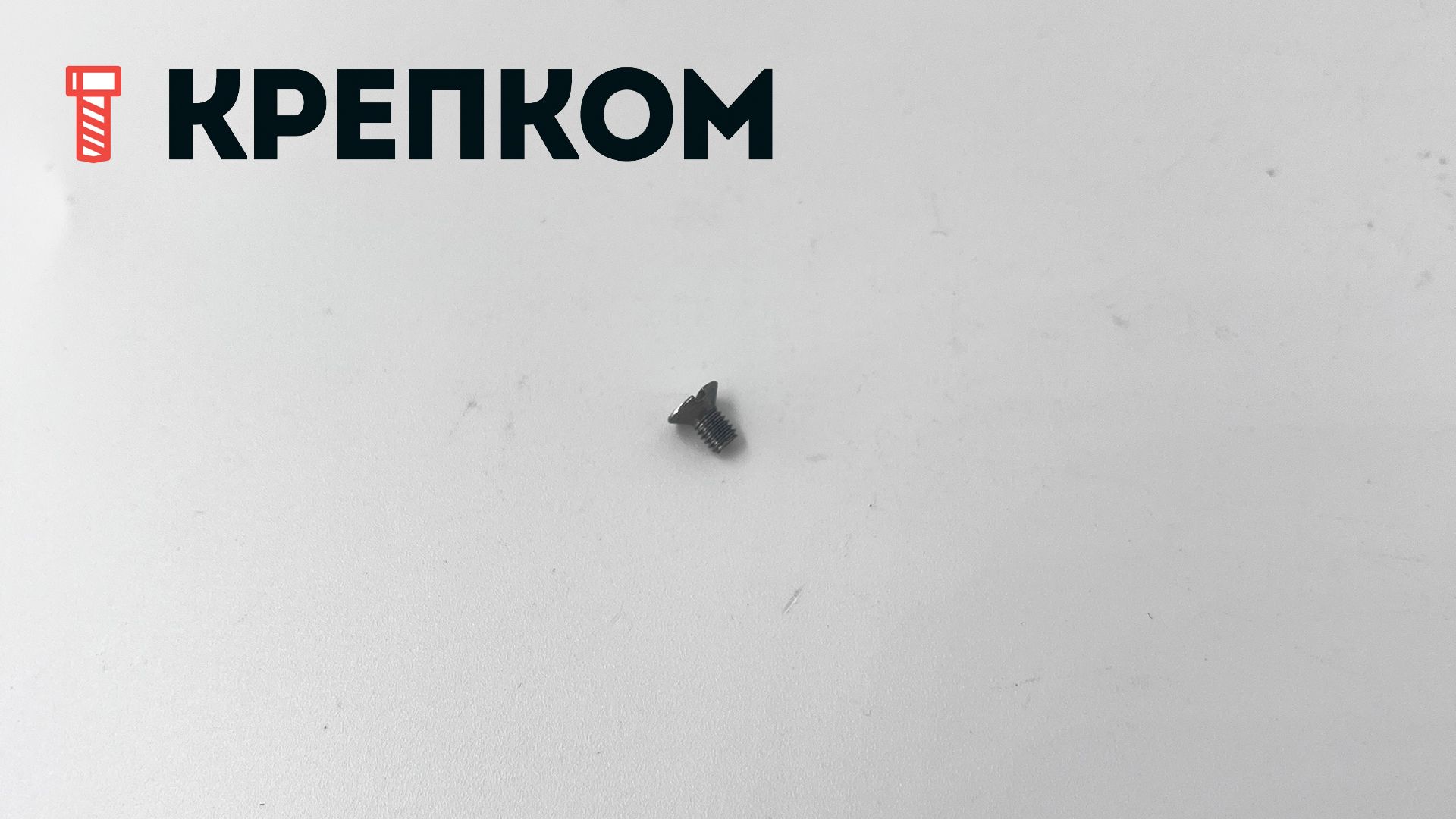

Винт с потайной головкой и прямым шлицем DIN 963 (ISO 2009), сталь без покрытия
- Для крепления металлов, дерева, пластика к металлическому основанию.
- Подходит для слабонагруженных соединений.
- Изготовлен в соответствии с DIN 963.
- Потайная головка требует зенковки отверстия под углом 90°.
- Прямой шлиц для затяжки при помощи шлицевой отвертки.
- Метрическая резьба по всей длине стержня, шаг крупный, поле допуска 6g.
- Материал: углеродистая сталь без покрытия.
- Класс прочности: 4.8 (временное сопротивление разрыву 40 кгс/мм², граница текучести 32 кгс/мм²).
- Номинальный диаметр от М1 до М20.
- Длина (с головкой): от 2 до 100 мм.
руб.
/ штруб.
/ штруб.
/ штруб.
/ штВинт потайной с прямым шлицем DIN 963 (ISO 2009) без покрытия используется при сборке различных приборов, агрегатов, механизмов и является одним из самых популярных видов крепежа в машиностроении. Размерный ряд представлен метизами с диаметром от М1 до М20 и длиной от 2 до 100 мм. Полная резьба обеспечивает высокую прочность соединения и устойчивость к вибрации. Аккуратный внешний вид сборки без выступающих элементов обеспечивает головка под потай, которая утапливается в специально рассверленное зенковкой конусообразное посадочное место.
Материал
Материалом для изготовления шлицевого винта с потайной головкой служит качественная углеродистая сталь, незакаленная, класса прочности 4.8. По механическим свойствам он уступает изделиям из высокопрочной стали 8.8 в два раза, поэтому используется в соединениях с невысокими нагрузками. В целях продления срока службы без следов коррозии рекомендуется использовать метиз в средних атмосферных условиях, при нормально уровне влажности и в конструкциях под покраску.
Аналоги DIN 963:
- ГОСТ 17475-80
- ГОСТ Р ИСО 2009-2013
- ISO 2009
Размеры:
|
Резьба, d |
Диаметр головки, dk ISO/DIN |
Высота головки, k ISO/DIN |
Длина резьбы, b |
Ширина шлица, n |
Глубина шлица, t |
| М1 | 1,9 | 0,6 | - | 0,25 | 0,2 |
| М1,2 | 2,3 | 0,72 | - | 0,3 |
0,2 |
|
М1,4 |
2,6 | 0,84 | - | 0,3 | 0,2 |
| М1,6 | 3 | 1/0,96 | 15 | 0,4 | 0,32 |
| М2 | 3,8 | 1,2 | 16 | 0,5 |
0,4 |
| М2,5 | 4,7 | 1,5 | 18 | 0,6 |
0,5 |
| М3 | 5,5/5,6 | 1,65 | 19 | 0,8 |
0,6 |
| М3,5 | 7,3/6,5 | 2,35/1,95 | 38 | 1 |
0,7 |
| М4 | 8,4/7,5 | 2,7/2,2 | 22 | 1,2 |
0,8 |
| М5 | 9,3/9,2 | 2,7/2,5 | 25 | 1,2 |
1,0 |
| М6 | 11,3/11 | 3,3/3 | 28 | 1,6 |
1,2 |
| М8 | 15,8/14,5 | 4,65/4 | 34 | 2 | 1,6 |
| М10 | 18,3/18 | 5 | 40 | 2,5 |
2,0 |
| М12 | 22 | 6 | 46 | 3 |
2,4 |
| М16 | 29 | 8 | 58 | 4 | 2,8 |
| М20 | 36 | 10 | 70 | 5 | 3 |
все размеры указаны в мм
Характеристики
-
DIN963
-
ГОСТ17475-80
-
ISO2009
-
Единицы измеренияшт
-
ШлицПрямой (SL)
-
Форма головкиПотайная
-
Класс прочности4.8
-
МатериалСталь
-
Название на упаковке (ориг. название)Slotted countersunk head screws
