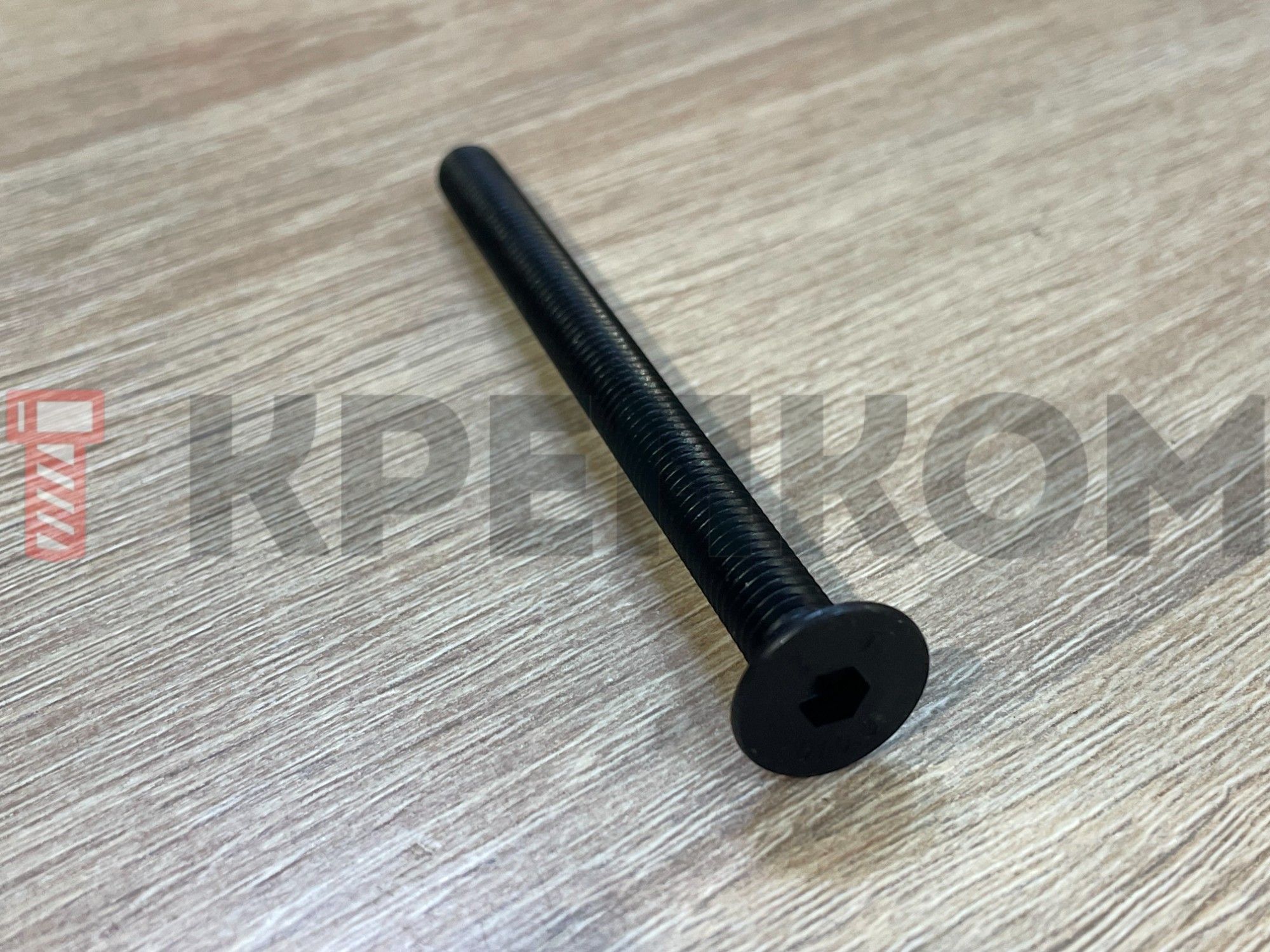

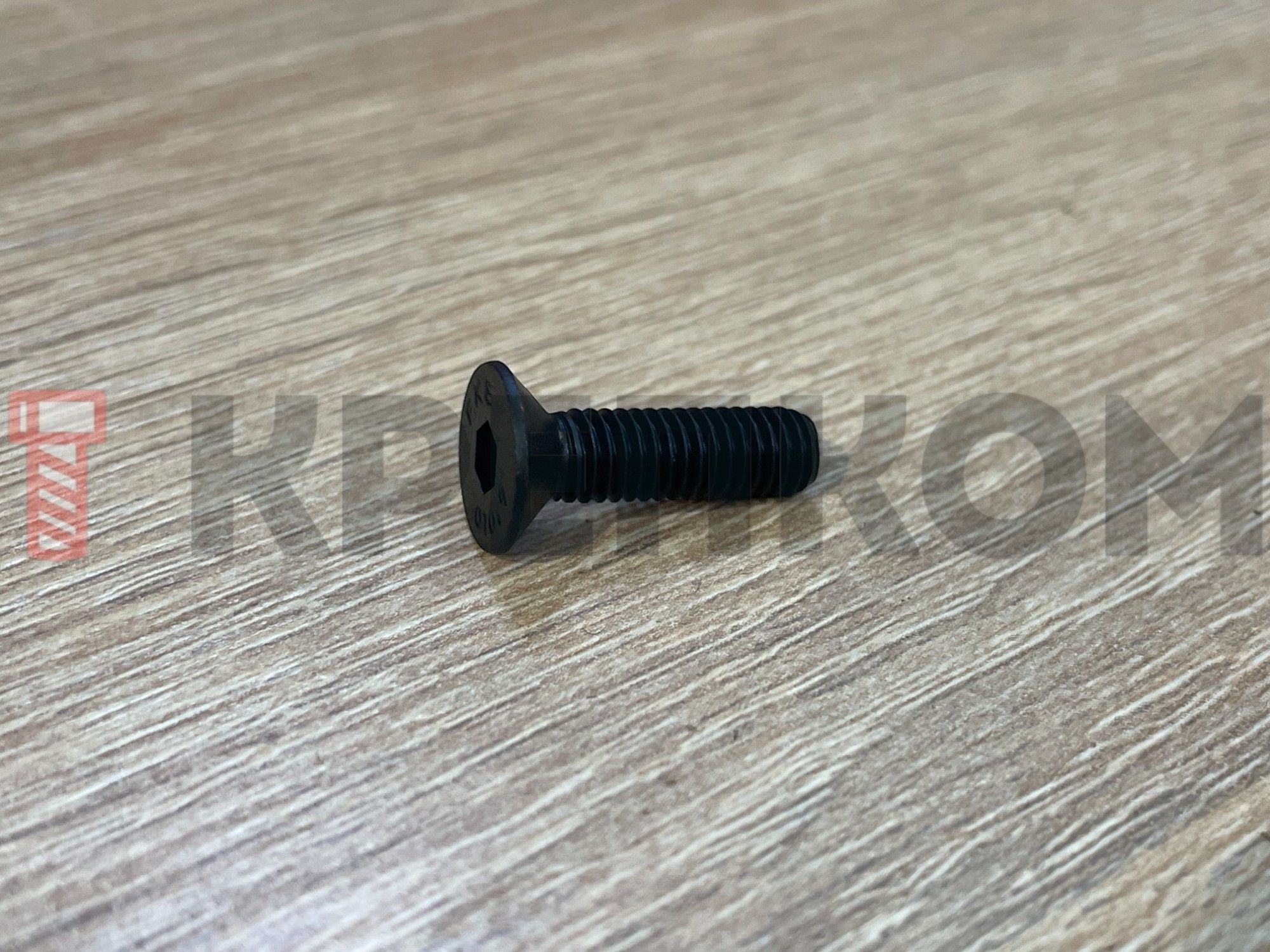

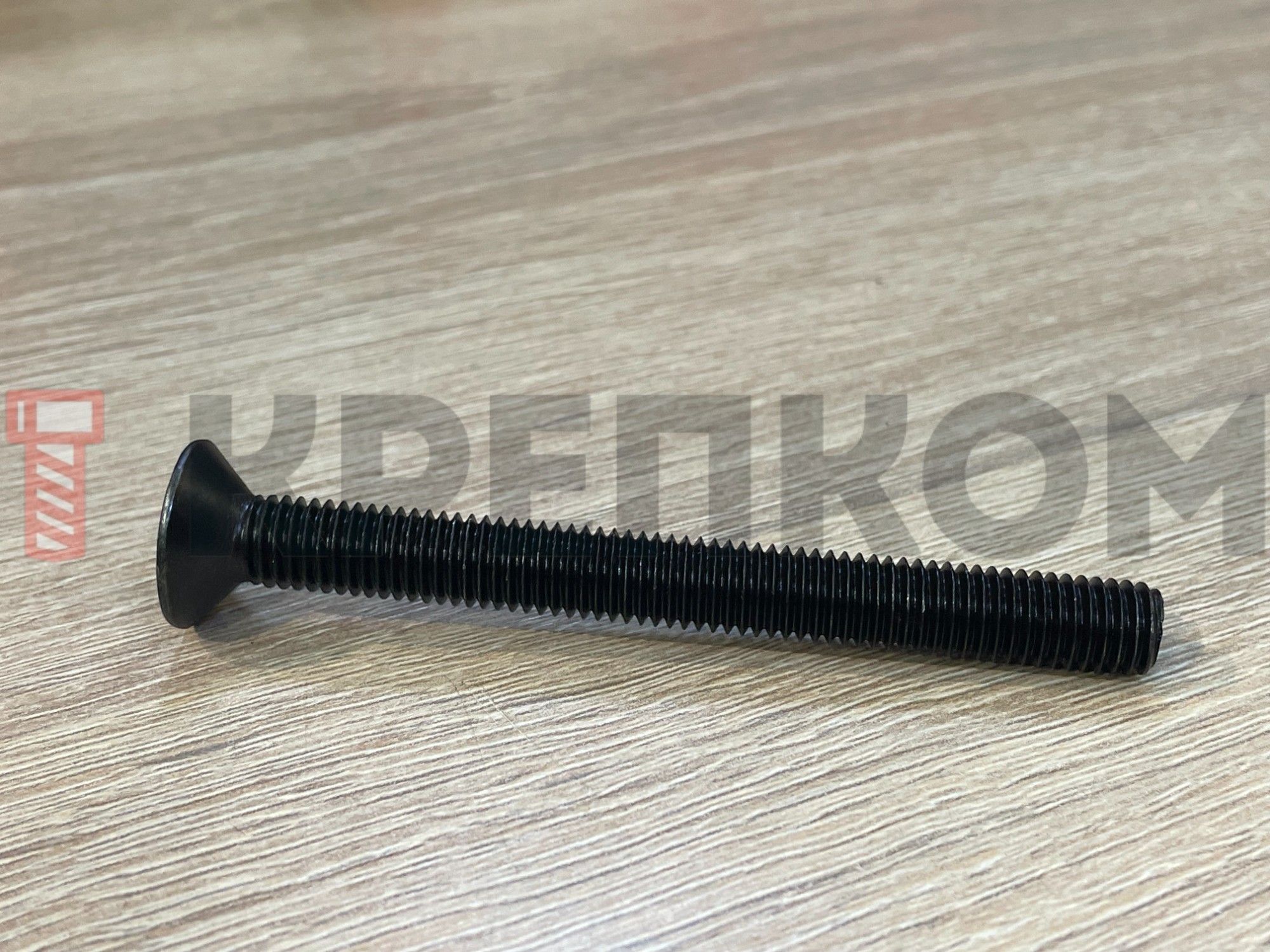

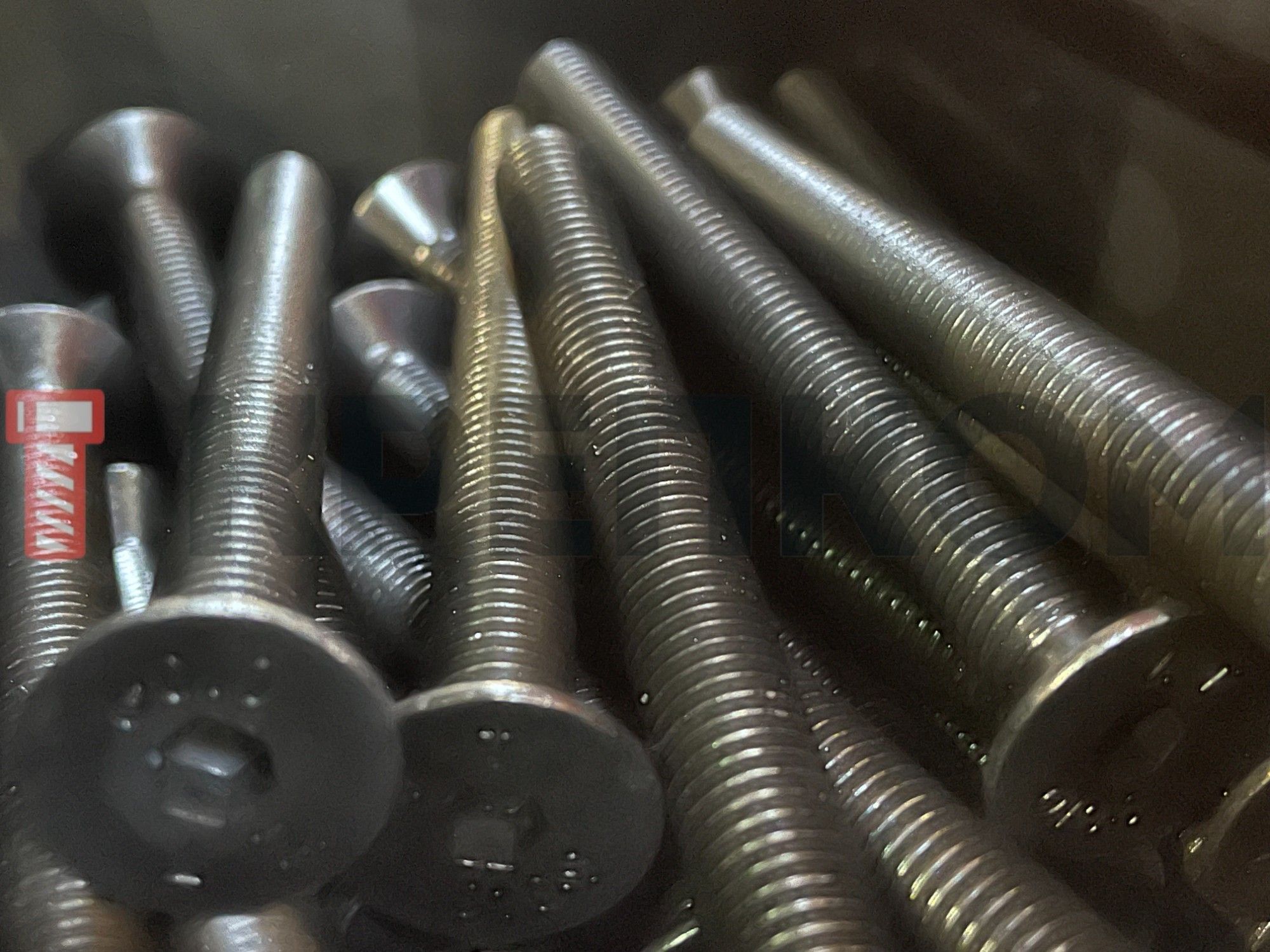

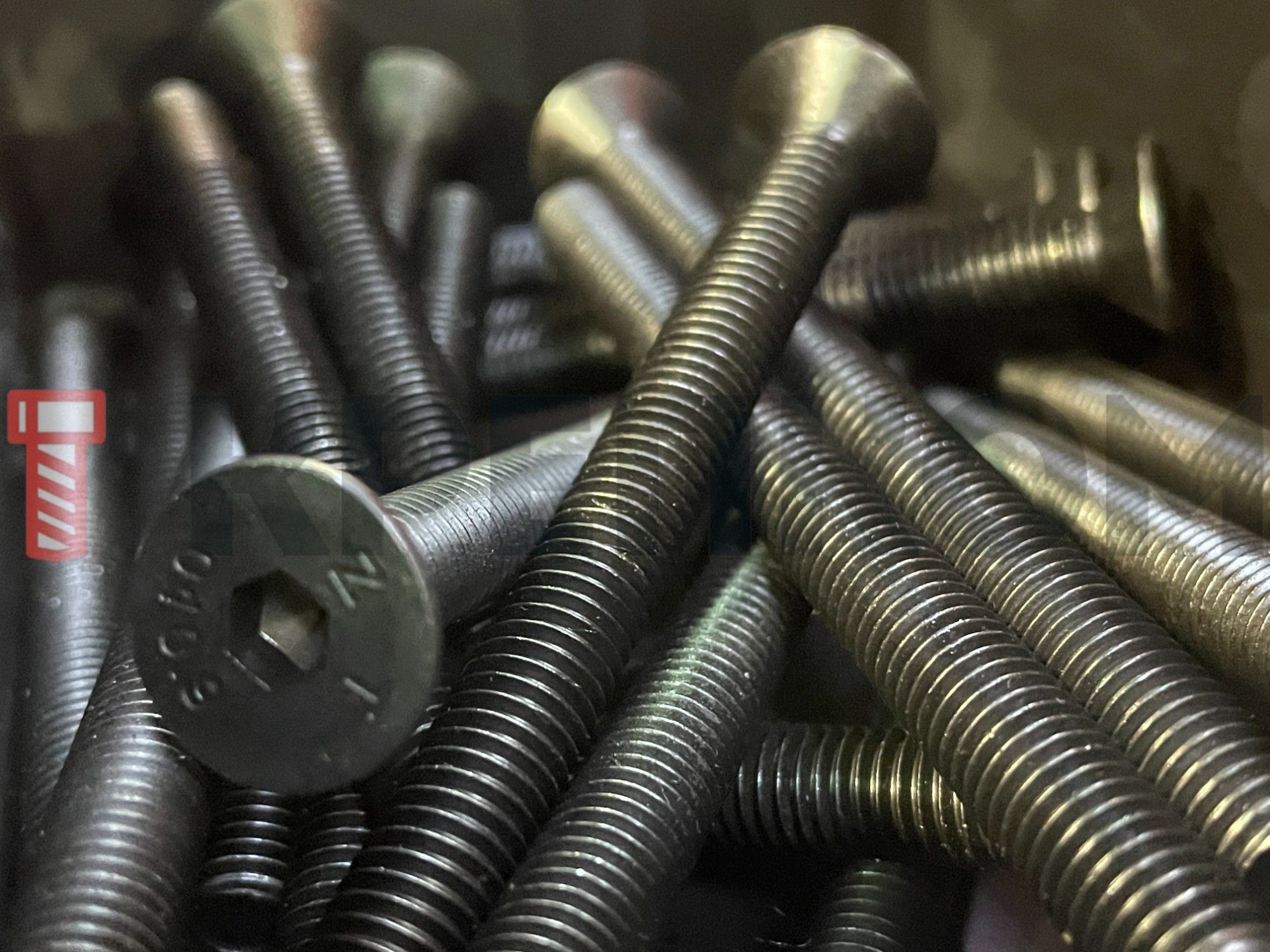

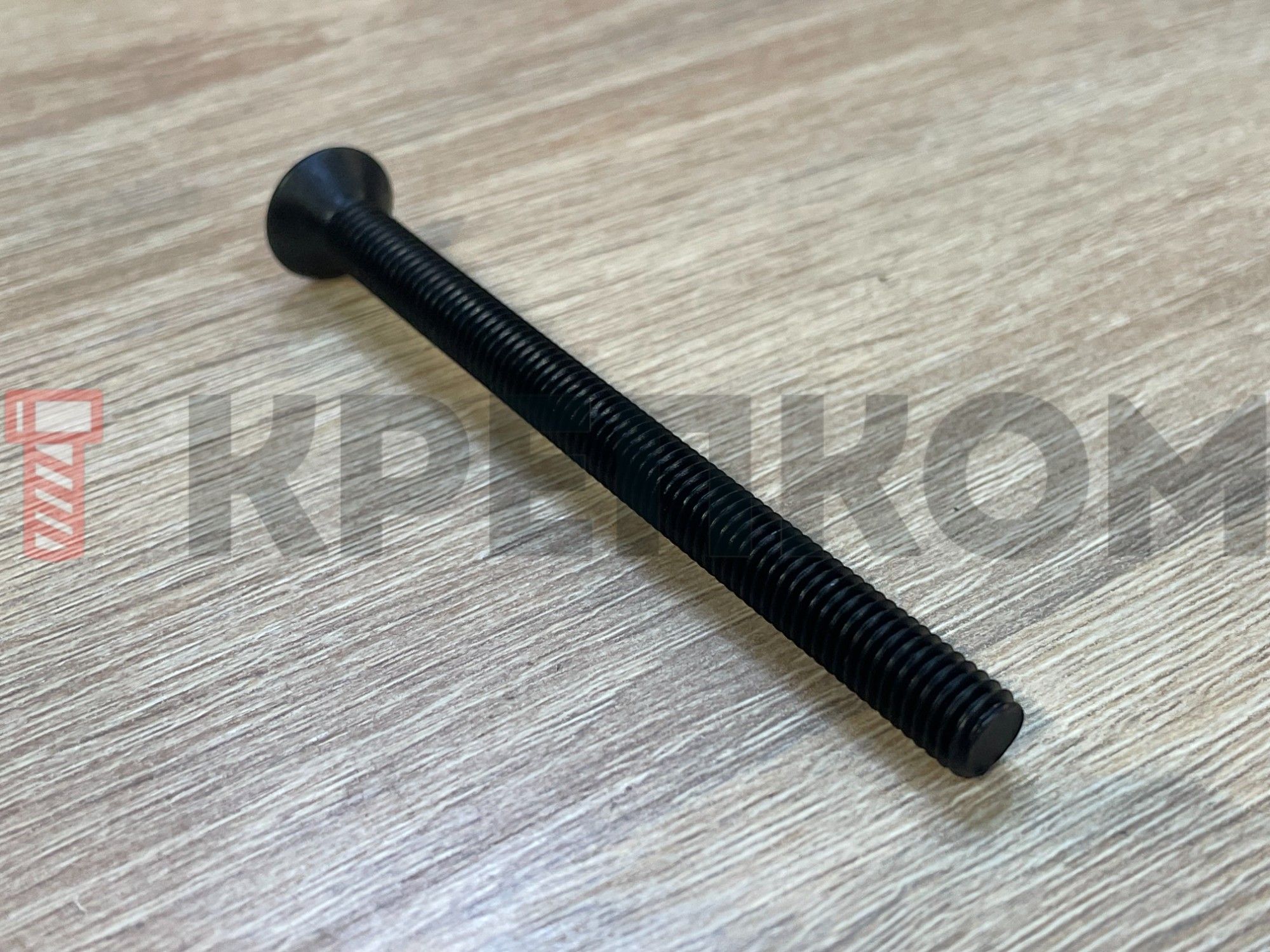

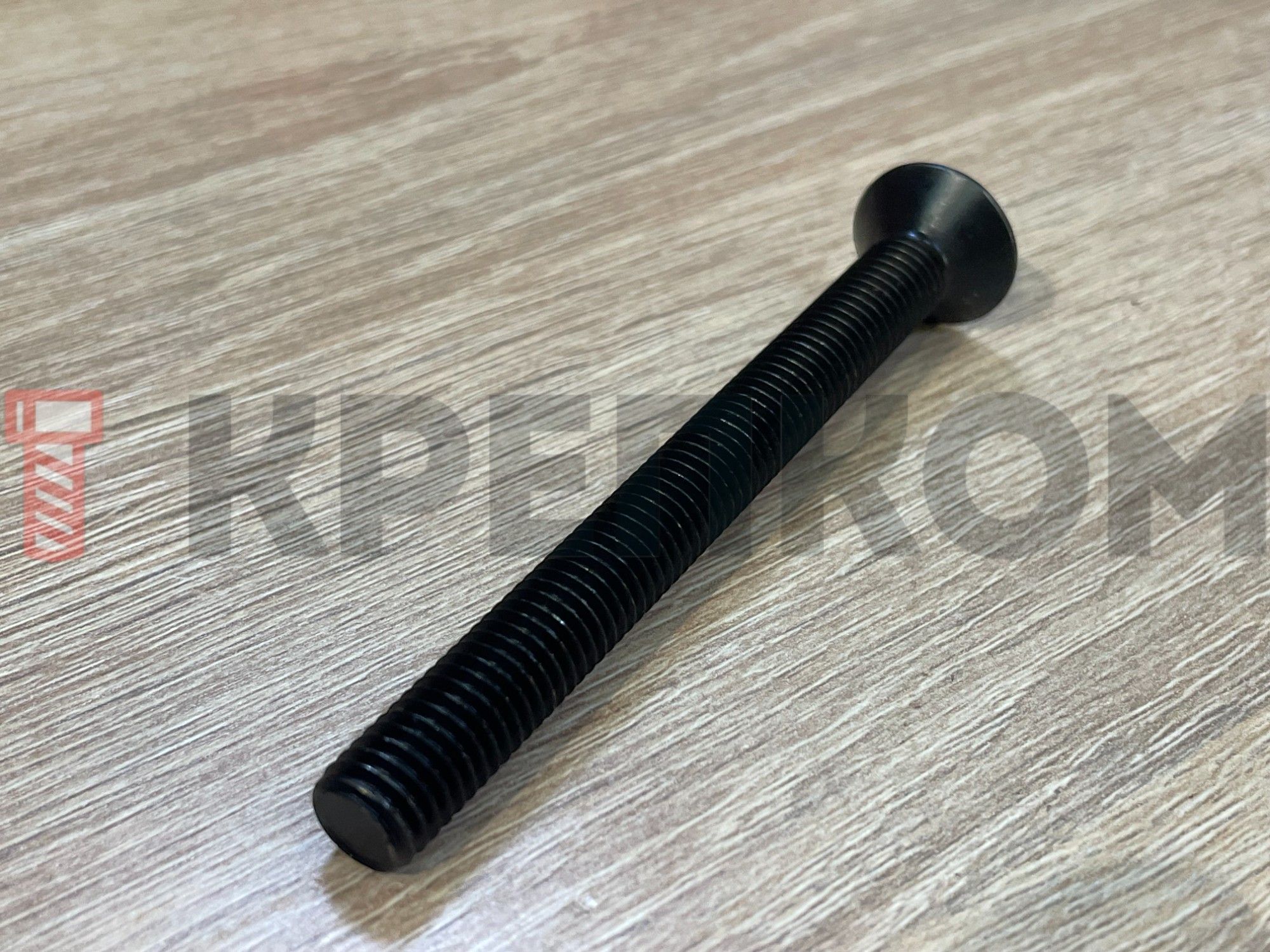

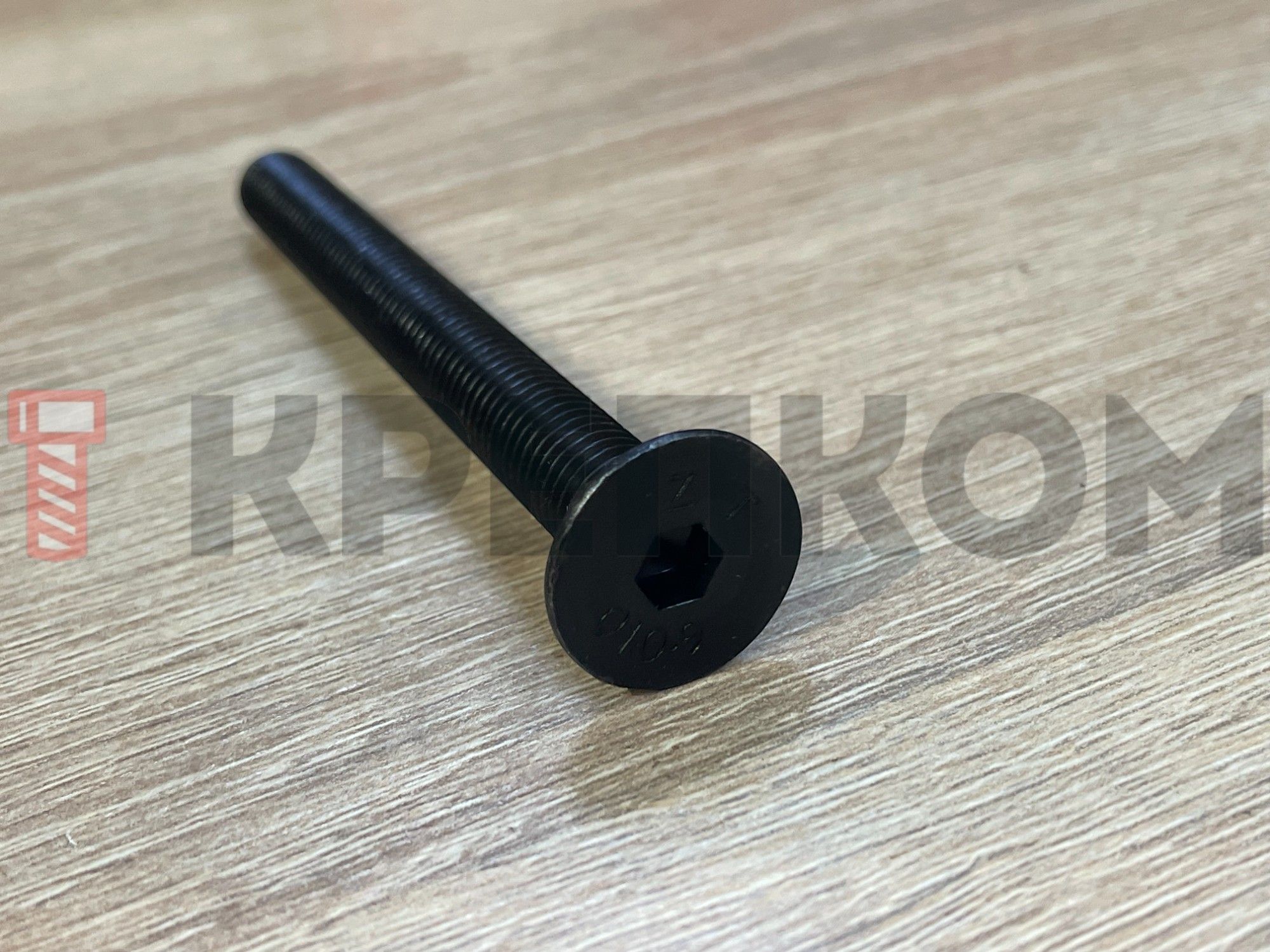

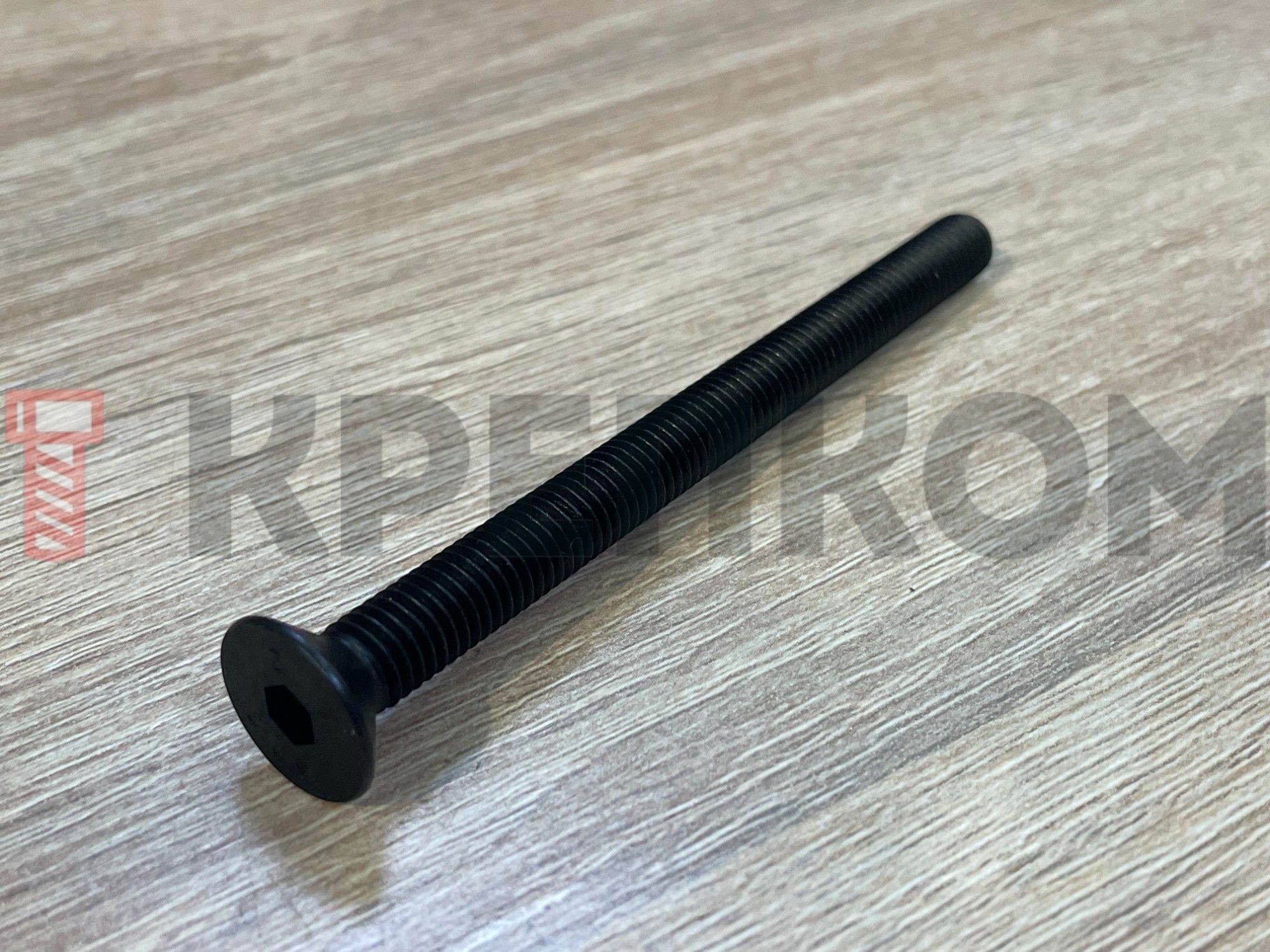

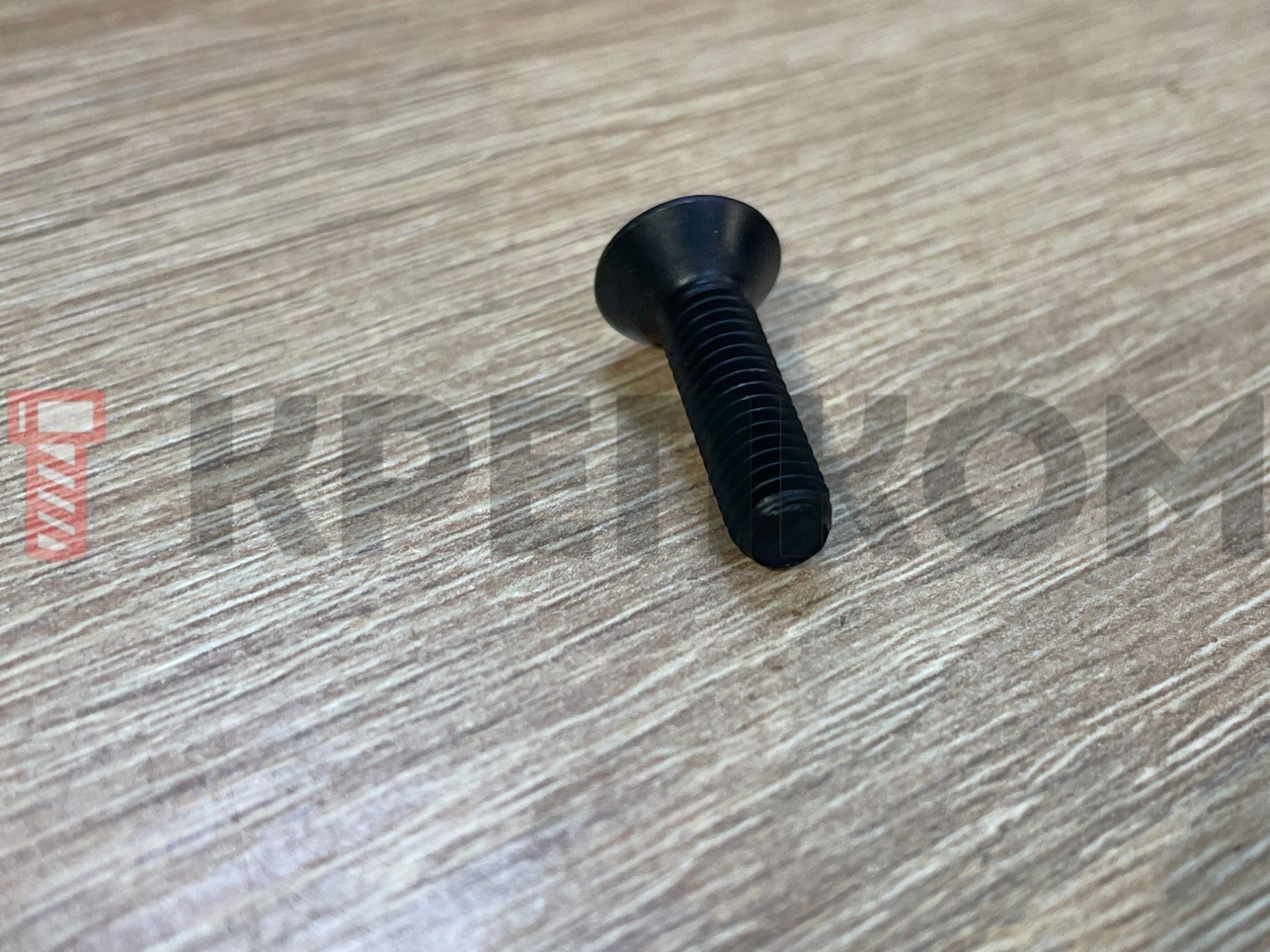

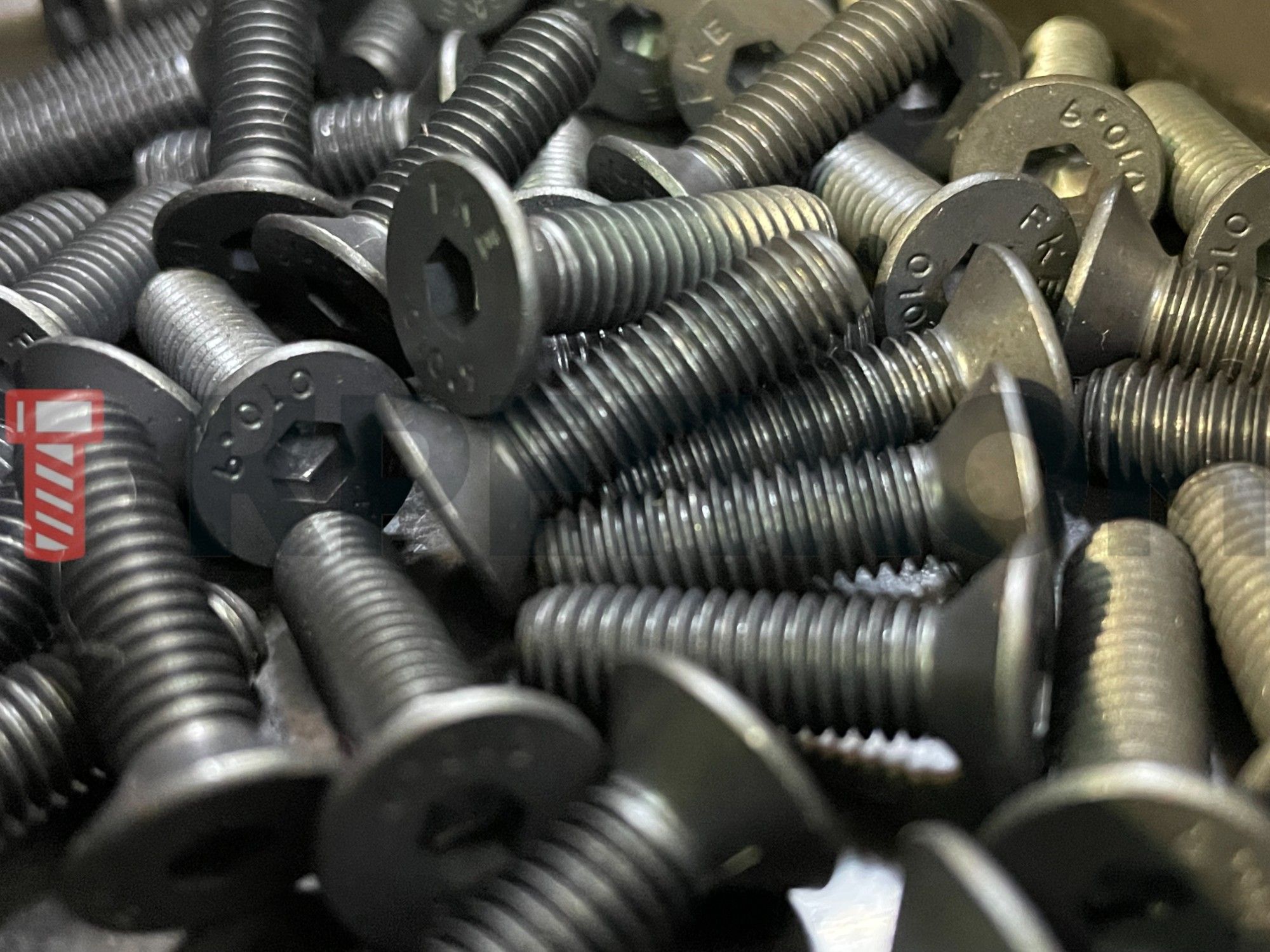

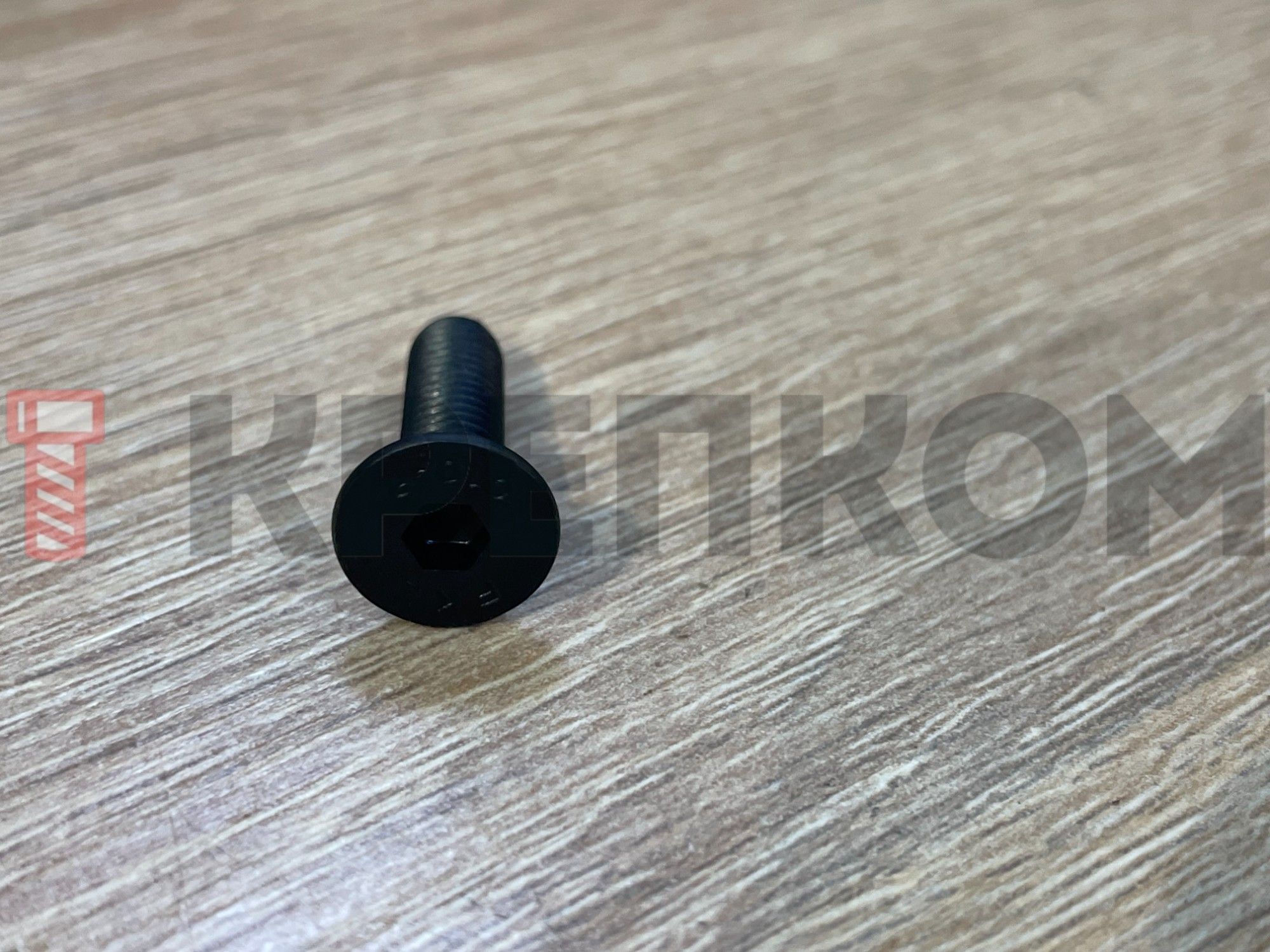

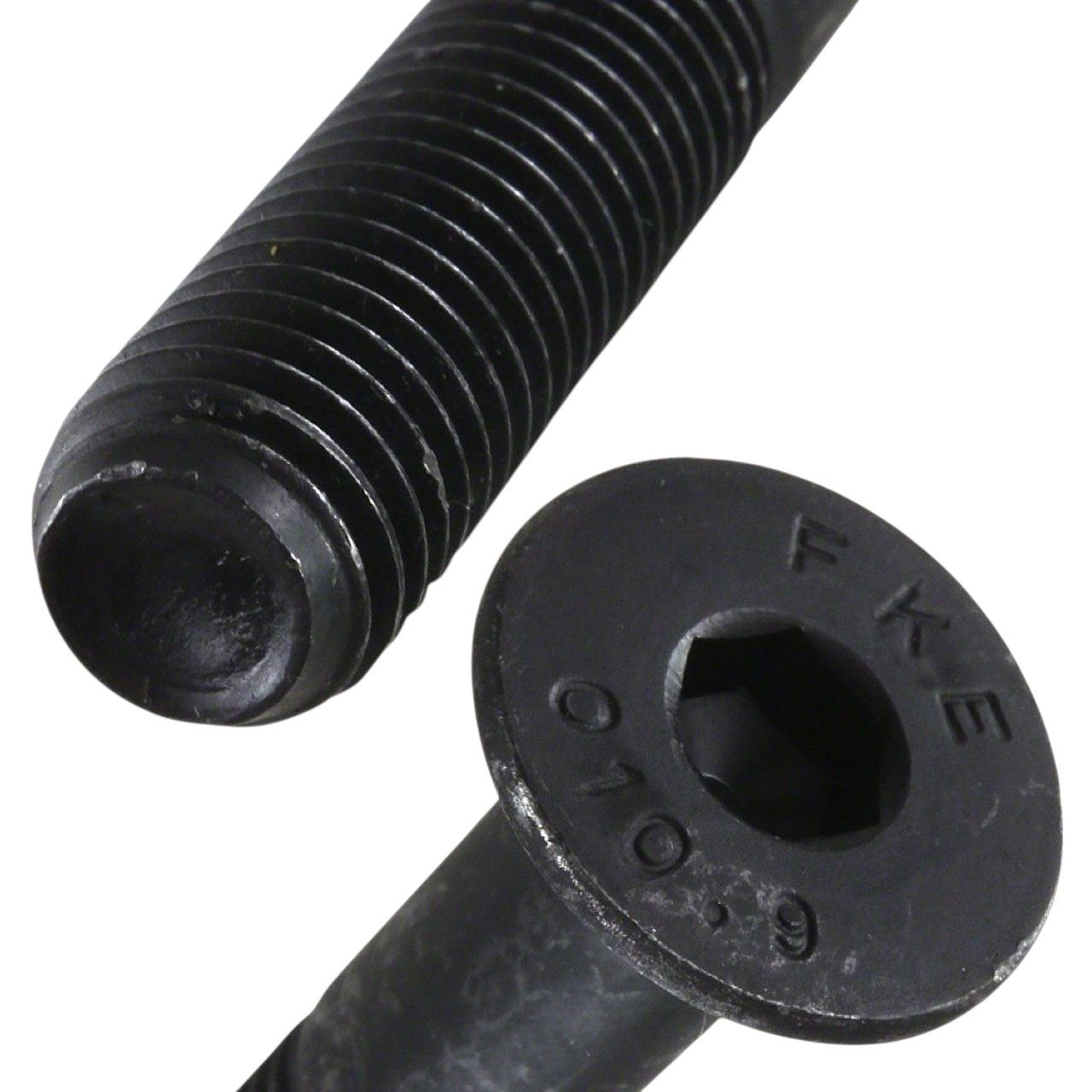

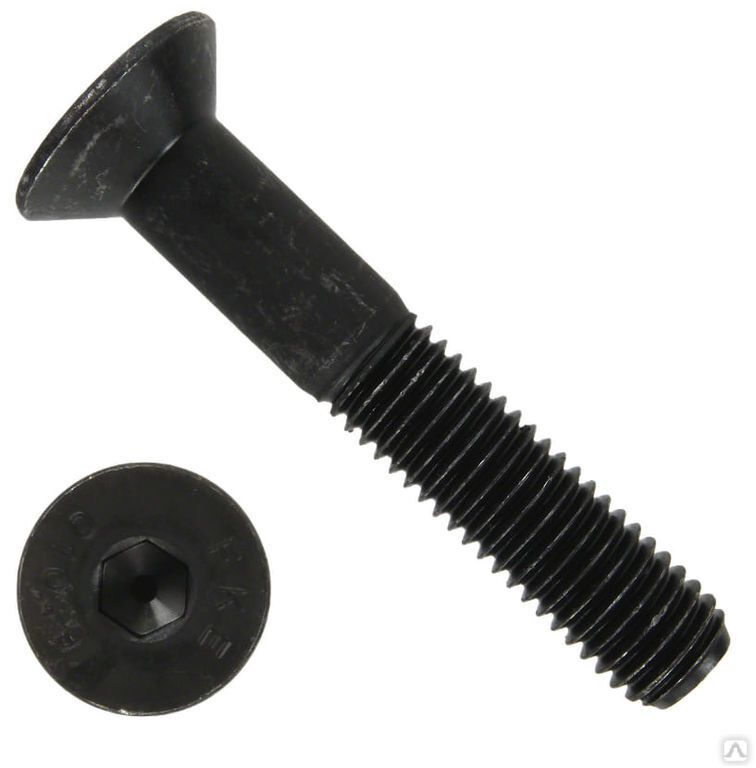

Винт с потайной головкой и внутренним шестигранником DIN 7991 (ISO 10642), высокопрочный, класс прочности 10.9
Ваш консультант Владимир
7 (931) 348-45-86- Высокопрочный крепёж для повышенных нагрузок.
- Применяется для соединения движущихся деталей машин или там, где необходимо сохранить ровную поверхность после крепления.
- Конструкция и размеры соответствуют стандарту DIN 7991.
- Резьба метрическая от М2 до М24, с полем допуска 6g.
- Полная длина в пределах от 3 до 240 мм.
- Головка потайная требует зенковки отверстия под углом 90°.
- Шестигранное углубление под ключ способствует передаче высокого момента затяжки.
- Закалённая сталь класса прочности: 10.9 (нагрузка на разрыв не менее 100 кгс/мм², предел текучести 90 кгс/мм²).
- Поверхность чёрная оксидированная.
- Тип монтажа: глухой или сквозной (с гайкой).
2
3
0,4
руб.
2
4
0,4
2
5
0,4
руб.
2
6
0,4
руб.
2
8
0,4
руб.
2
10
0,4
руб.
2
12
0,4
руб.
2,5
5
0,45
руб.
2,5
6
0,45
руб.
2,5
8
0,45
руб.
2,5
10
0,45
2,5
12
0,45
руб.
2,5
16
0,45
3
5
0,5
руб.
3
6
0,5
руб.
3
8
0,5
руб.
3
10
0,5
руб.
3
12
0,5
руб.
3
14
0,5
3
16
0,5
руб.
3
18
0,5
руб.
Винт с потайной головкой и внутренним шестигранником DIN 7991 (ISO 10642) – высокопрочный крепёж класса 10.9, предназначенный для соединения металлических элементов конструкций или крепления неметаллических материалов к стальной основе. Устанавливается в подготовленное резьбовое отверстие базового элемента, может использоваться совместно с гайками (класса прочности не ниже 10) и шайбами.
Особенности крепежа
Высокопрочный закалённый винт потайной изготавливается из углеродистой не оцинкованной стали, подвергнут упрочнению путём термической обработки (закалки и отпуска). Выпускается с частично и полнорезьбовым стержнем, в классе точности А, с полем допуска 6g, с диаметром метрической резьбы от М3 до М24 и длиной от 6 до 240 мм. Шестигранное гнездо под Г-образный ключ или биту с соответствующим приводом HEX позволяет приложить максимально допустимый для данного метиза момент затяжки, а также исключает соскальзывание инструмента и повреждение поверхности при монтаже. Угол конуса головки составляет 90º. Точно подобранный угол зенковки обеспечивает плотную посадку заподлицо без зазора с боковыми стенками. Для сравнения: диаметр головы немного больше, чем у аналога с крестовым шлицем DIN 965 PH/PZ.
Где применяется
Чёрными винтами DIN 7991 с потайной головкой под шестигранник 10.9 скрепляют детали машин, станков, инструментов, приборов, оборудования. Они подходят для любых сборочных работ, требующих от винтового соединения высокой стойкости к механическим нагрузкам, долговечности и износостойкости резьбовой поверхности. С их помощью собирают корпуса и механические узлы, крепят защитные кожухи, крышки, ручки. Благодаря установке заподлицо не мешает работе движущихся частей механизмов.
Аналоги DIN 7991:
- ГОСТ Р ИСО 10642-2012;
- EN ISO 10642.
Также у данного крепежа есть близкие аналоги с прямым, крестообразным и звездообразным шлицем – DIN 965, DIN 963, ISO 14582, ISO 7046, ГОСТ 17475-80, DIN EN ISO 14582-2014.
Размеры
| Длина резьбы, d | Шаг резьбы | Высота головки, k | Диаметр головки, dk | Размер под ключ, S | Длина резьбы, b (max) | Длина винта, I | |
| min | max | ||||||
| М2 | 0,4 | 0,75 | 4 | 1,3 | - | 3 | 12 |
| М2,5 | 0,45 | 1,55 | 5 | 1,5 | - | 5 | 16 |
| М3 | 0,5 | 1,86 | 6,72 | 2 | 18 | 5 | 30 |
| М4 | 0,7 | 2,48 | 8,96 | 2,5 | 20 | 6 | 50 |
| М5 | 0,8 | 3,1 | 10,9 | 3 | 22 | 6 | 80 |
| М6 | 1 | 3,72 | 13,44 | 4 | 24 | 8 | 120 |
| М8 | 1,25 | 4,96 | 17,92 | 5 | 28 | 10 | 160 |
| М10 | 1,5 | 6,2 | 22,4 | 6 | 32 | 12 | 160 |
| М12 | 1,75 | 7,44 | 26,8 | 8 | 36 | 20 | 200 |
| М14 | 2 | 8,4 | 30,88 | 10 | 40 | 30 | 80 |
| М16 | 2 | 8,8 | 33,6 | 10 | 44 | 20 | 200 |
| М18 | 2,5 | 8 | 33 | 12 | 48 | 45 | 60 |
| М20 | 2,5 | 10,16 | 40,32 | 12 | 52 | 35 | 200 |
| М22 | 3 | 13,1 | 36 | 14 | 56 | 60 | 100 |
| М24 | 3,5 | 14 | 39 | 14 | 60 | 40 | 240 |
все размеры указаны в мм
Характеристики
-
DIN7991
-
ISO10642
-
Единицы измеренияшт
-
ШлицШестигранник (HEX)
-
Форма головкиПотайная
-
Класс прочности10.9
-
МатериалСталь
-
Название на упаковке (ориг. название)Hexagon socket countersunk head screws
