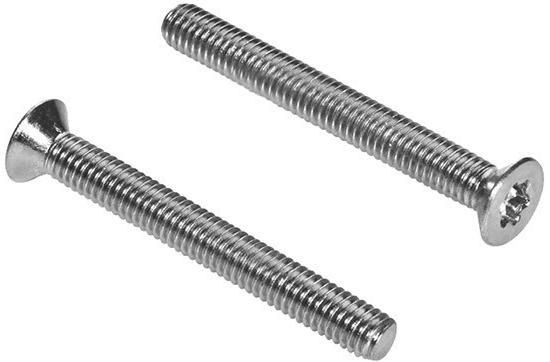

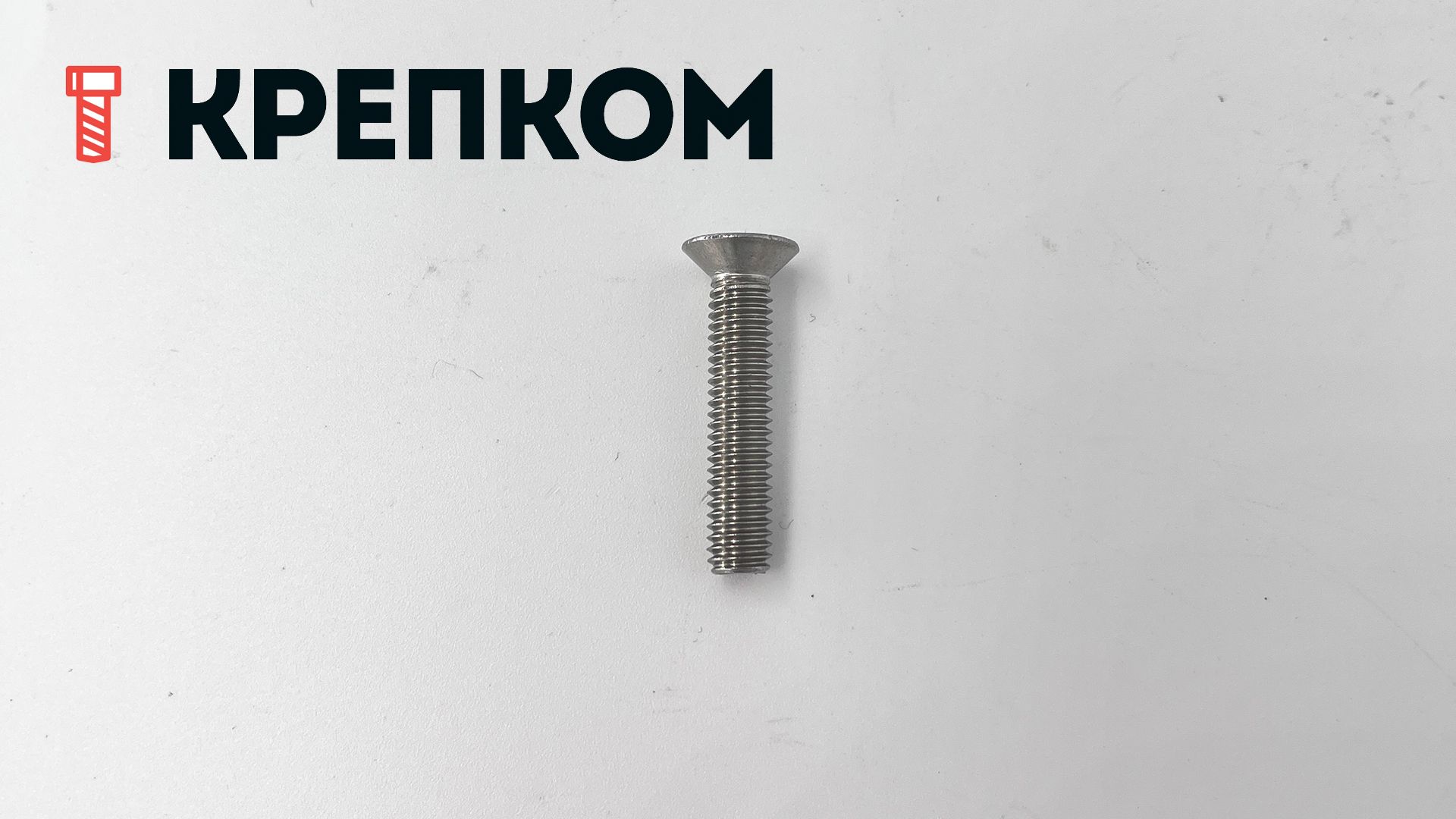

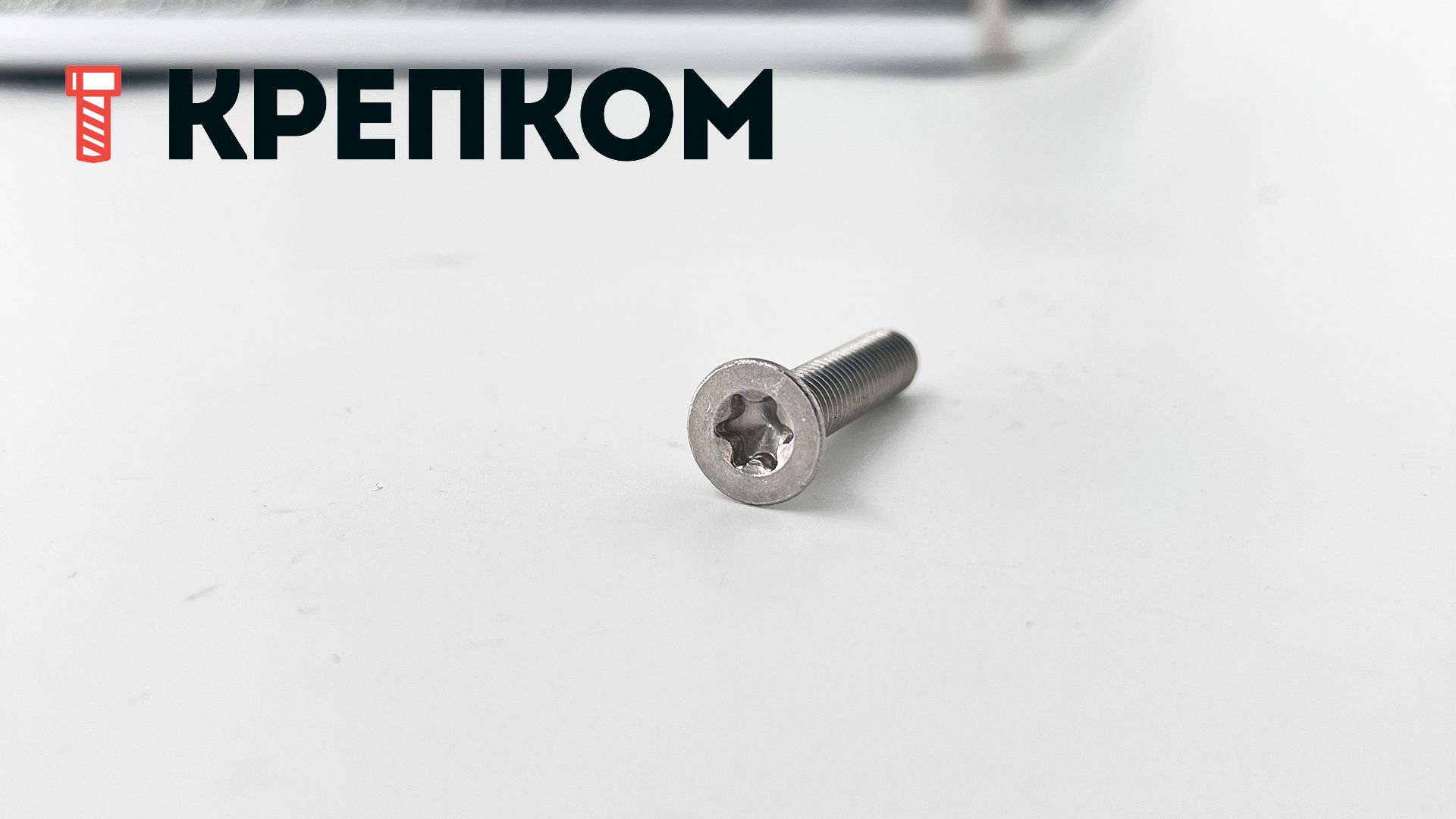

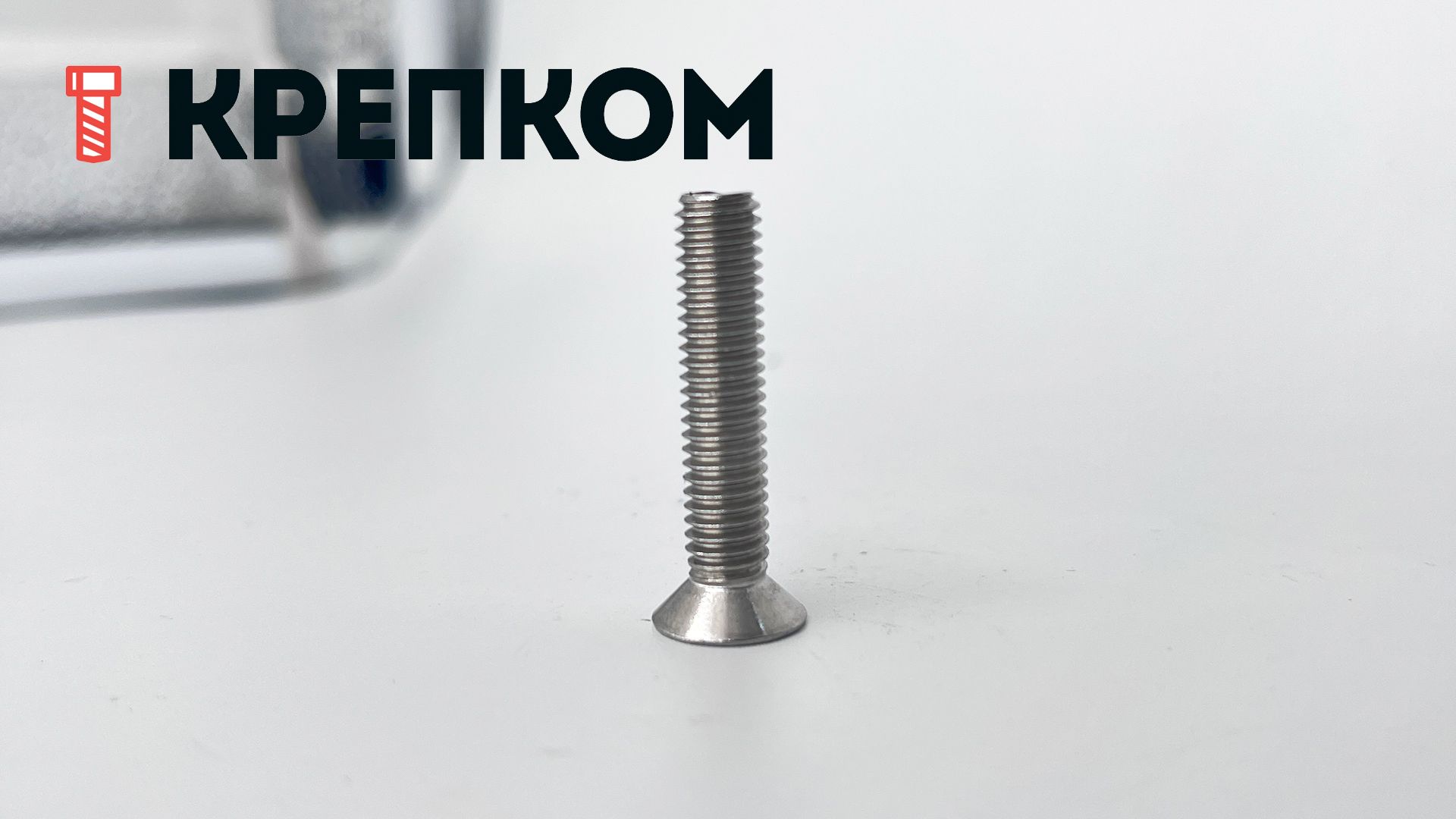

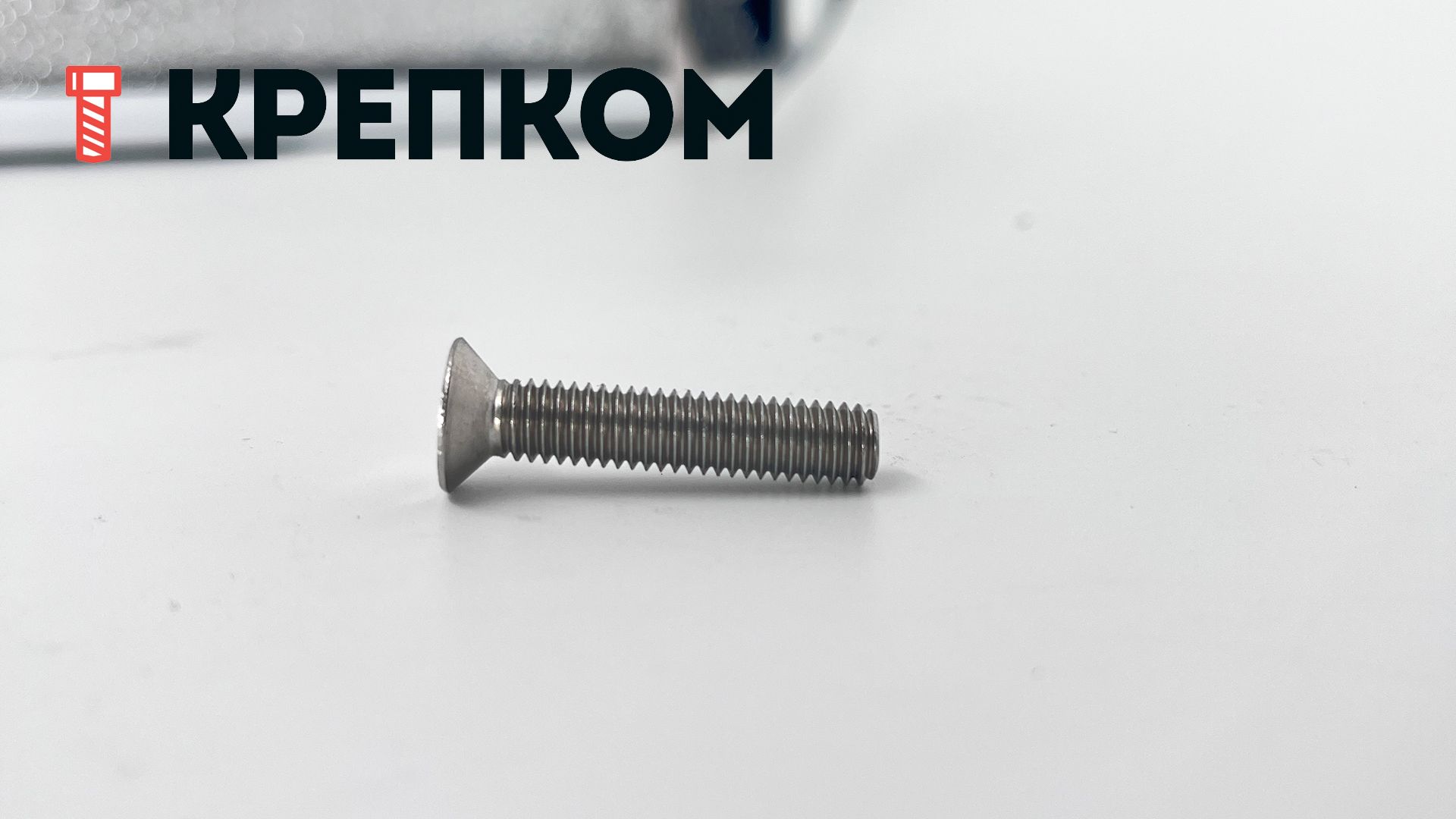

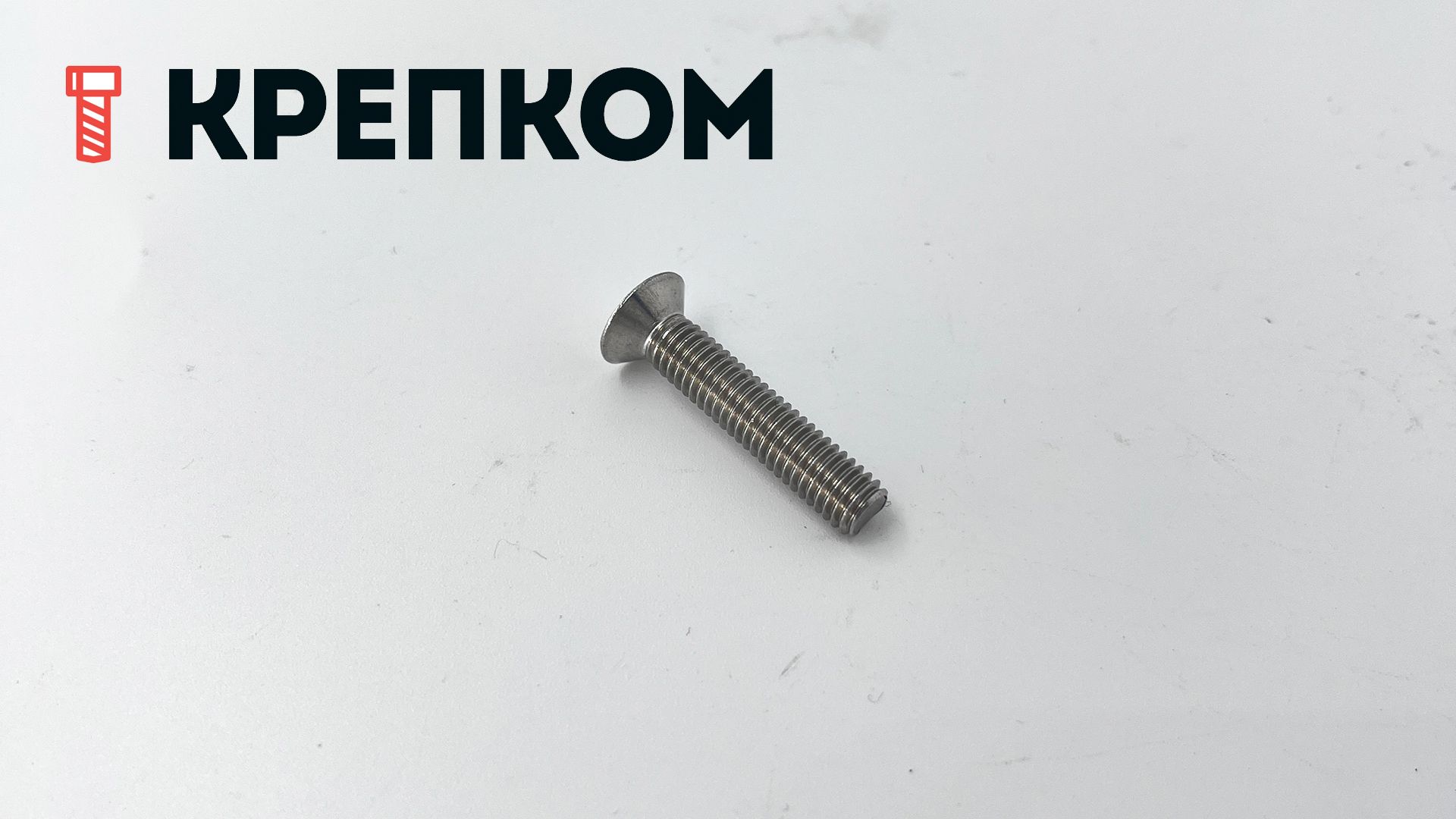

Винт с потайной головкой и шлицем TORX ISO 14581 (DIN 965), нержавеющая сталь А2
![Фото менеджера Анастасия](http://user51928.clients-cdnnow.ru/upload/iblock/fb9/pod_a.jpg)
Ваш консультант Анастасия
8 (921) 091-15-13- Нержавеющий крепеж для винтовых соединений деталей машин, корпусов, конструкций, приборов, оборудования.
- Конструкция и размеры соответствуют стандарту ISO 14581.
- Резьба метрическая от М1,6 до М10, с полем допуска 6g.
- Полная длина в пределах от 3 до 60 мм.
- Головка потайной формы требует зенковки отверстия под углом 90°.
- Звездообразный шлиц Torx способствует передаче высокого момента затяжки.
- Нержавеющая сталь A2 обеспечивает длительный срок службы без следов коррозии и окисления.
- Класс прочности: 070 (пониженная нагрузочная способность – 80% от разрушающей нагрузки 700 Н/мм², предела текучести 450 Н/мм²).
- Температура эксплуатации: -200...+425ºС.
руб.
/ штруб.
/ штруб.
/ штруб.
/ штруб.
/ штруб.
/ штруб.
/ штруб.
/ штруб.
/ штруб.
/ штруб.
/ штруб.
/ штруб.
/ штруб.
/ штруб.
/ штруб.
/ штруб.
/ штруб.
/ шт
Винт ISO 14581 (DIN 965) с потайной головкой и шлицем Torx – крепежное изделие, характеризующееся оптимальной пластичностью, высокой прочностью и коррозионной стойкостью. Он имеет стандартную метрическую резьбу от М1,6 до М10, частичную или полную. Его длина (измеряется с головкой) находится в пределах 3-60 мм. Крепеж обеспечивает прочное малозаметное разъемное соединение, эстетичный внешний вид. Благодаря шлицу «звездочка» можно приложить высокое усилие затяжки.
Свойства и применение
Винт нержавеющий из стали А2 является практически немагнитным и экологически безопасным, выдерживает большие перепады температур, агрессивное воздействие влаги и атмосферных факторов. Его механические свойства соответствуют классу прочности А2-70. Такой список свойств определил его применение при сборке пищевого и медицинского оборудования, холодильных установок, уличных рекламных конструкций. Используется для скрепления детали корпусов, двигателей, агрегатов, приборов, инструмента.
Установка
В качестве привода для винта Torx используется звездообразная бита или ключ размера от Т5 до Т50. Устанавливается, как правило, в глухую резьбу базового элемента или в сквозное отверстие в комплектации с шестигранной гайкой. Для аккуратной посадки метиза впотай в металлах и твердых материалах снимается фаска зенковкой 90°.
Аналоги ISO 14581
- DIN 965, ГОСТ 17475-80, ISO 7046 (крестообразный шлиц или прямой)
- ISO 14582 (высокая потайная головка и звездообразное углубление под ключ Torx)
- DIN 7991 (ISO 10642) (внутренний шестигранник или отверстие под ключ Torx)
Размеры
Резьба d | М1,6 | М2 | М2,5 | М3 | М4 | М5 | М6 | М8 | М10 |
Диаметр потайной головки dk ISO/DIN | 3 | 4,4/3,8 | 5,5/4,7 | 6,3/5,6 | 9,4/7,5 | 10,4/9,2 | 12,6/11 | 17,3/14,5 | 20/18 |
Высота головки k max ISO/DIN | 1/0,96 | 1,2 | 1,5 | 1,65 | 2,7/2,2 | 2,7/2,5 | 3,3/3 | 4,65/4 | 5 |
Длина резьбы винта b |
L - (а+ к) |
||||||||
Размер шлица m |
Т5 | T6 | T8 | T10 | T20 | T25 | T30 | T40 | Т50 |
Значение а | 0,5 | 0,7 | 0,9 | 1 | 1,4 | 1,6 | 2 | 2,5 | 3 |
все размеры указаны в мм
Характеристики
-
DIN965
-
ГОСТ17475-80
-
ISO14581
-
Единицы измеренияшт
-
ШлицTORX (T, Tx)
-
Форма головкиПотайная
-
МатериалНержавеющая сталь А2
-
Название на упаковке (ориг. название)Countersunk head screws, ISR = hexalobular socket
