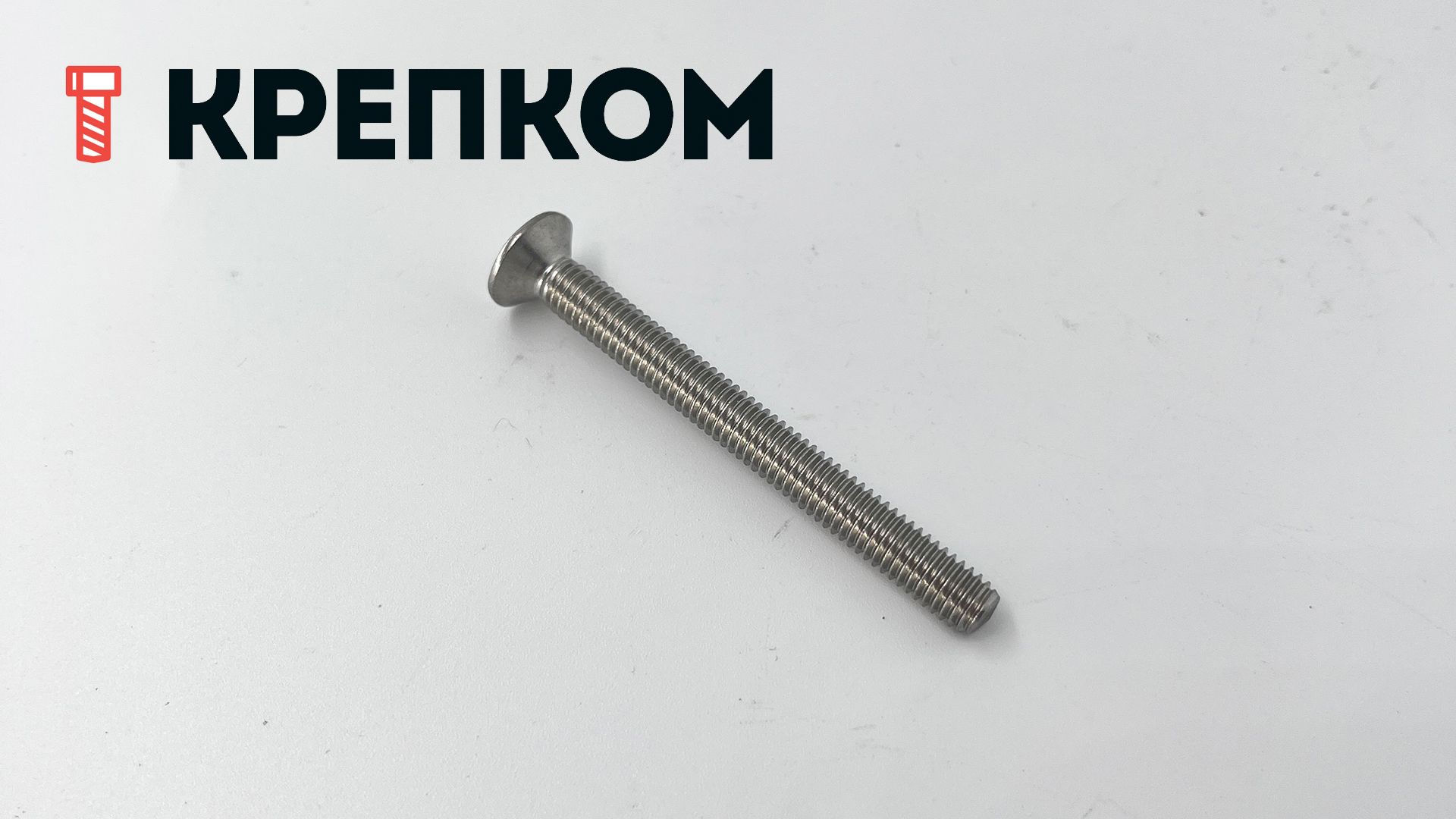

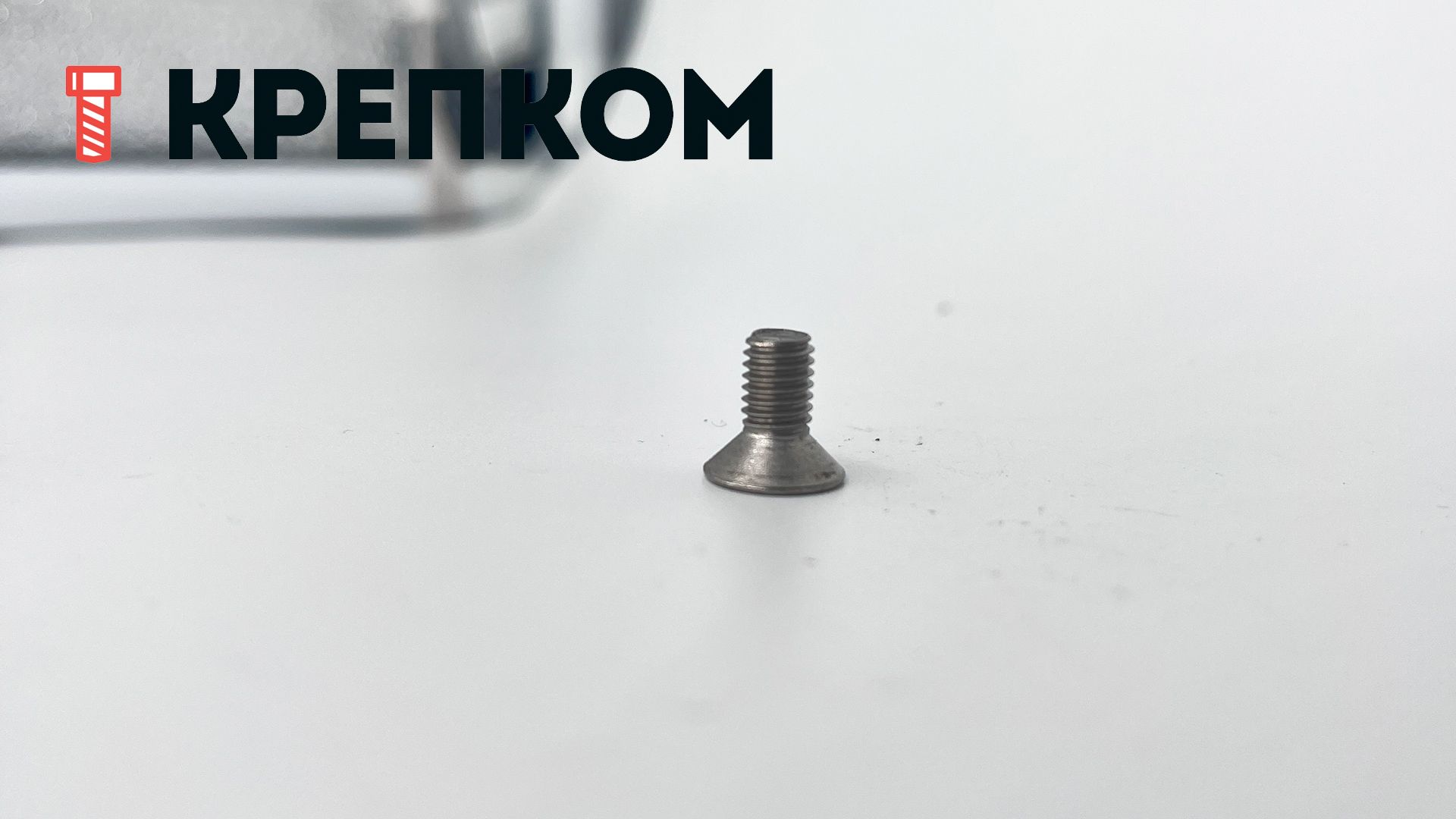

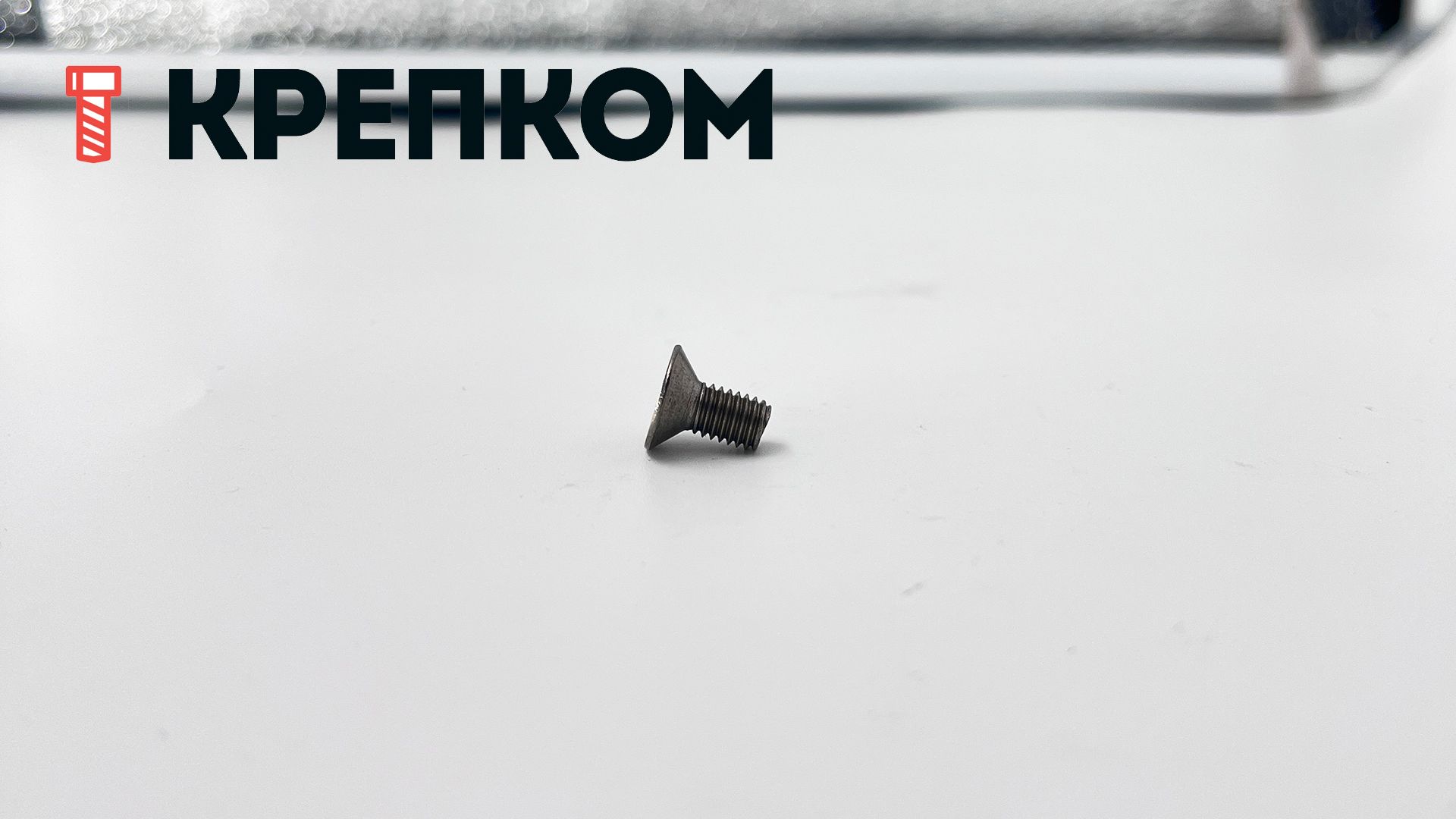

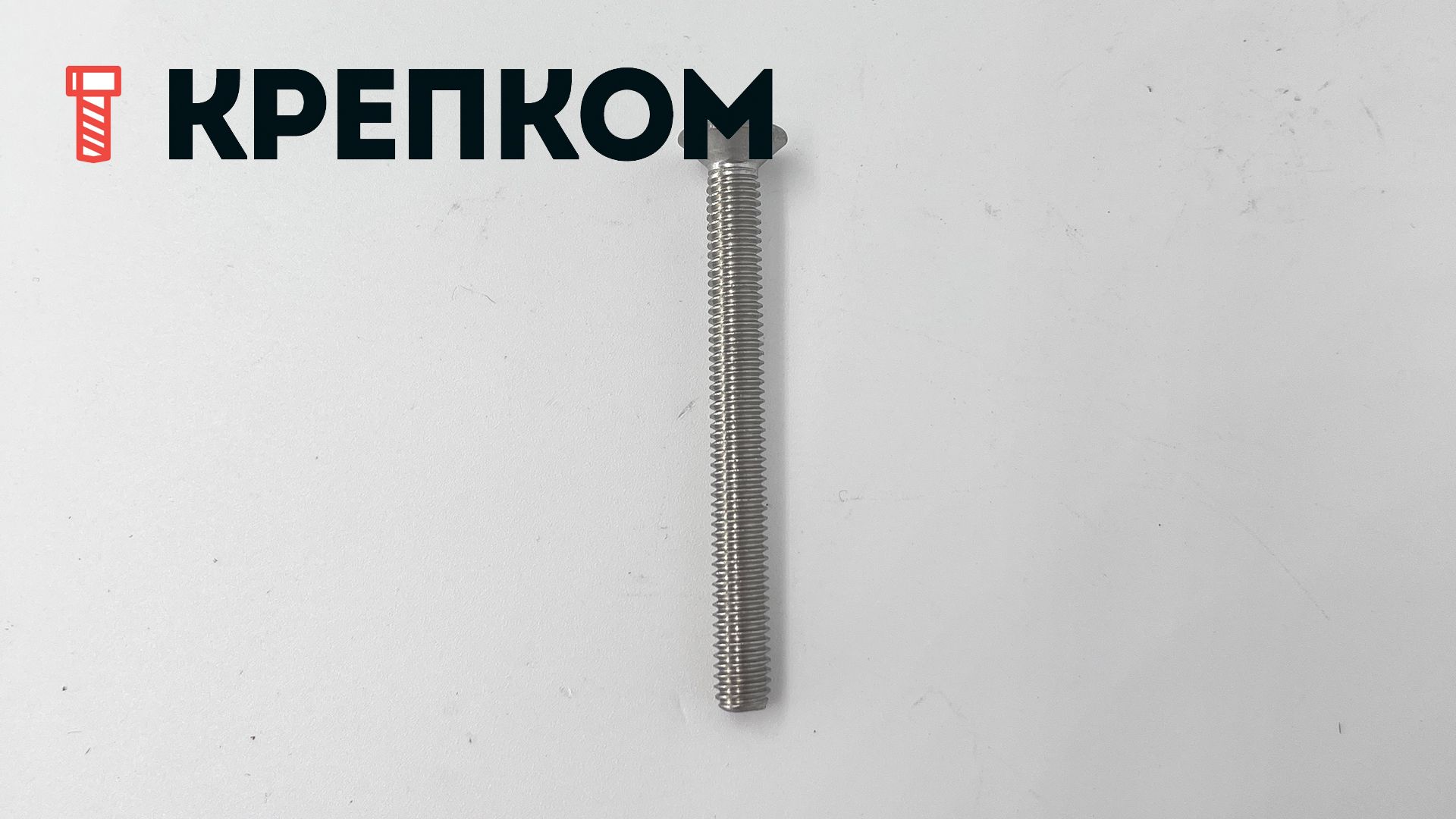

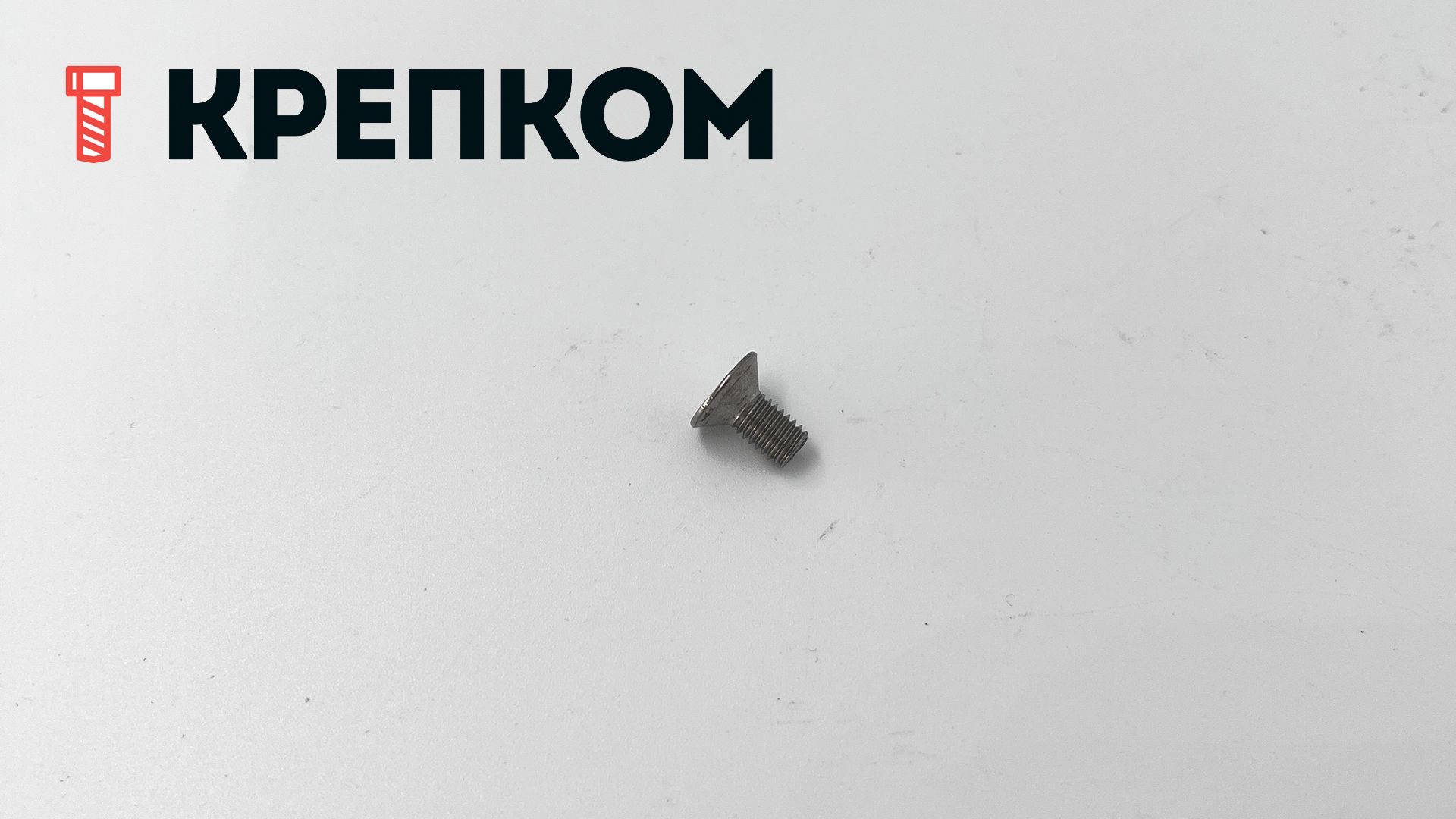

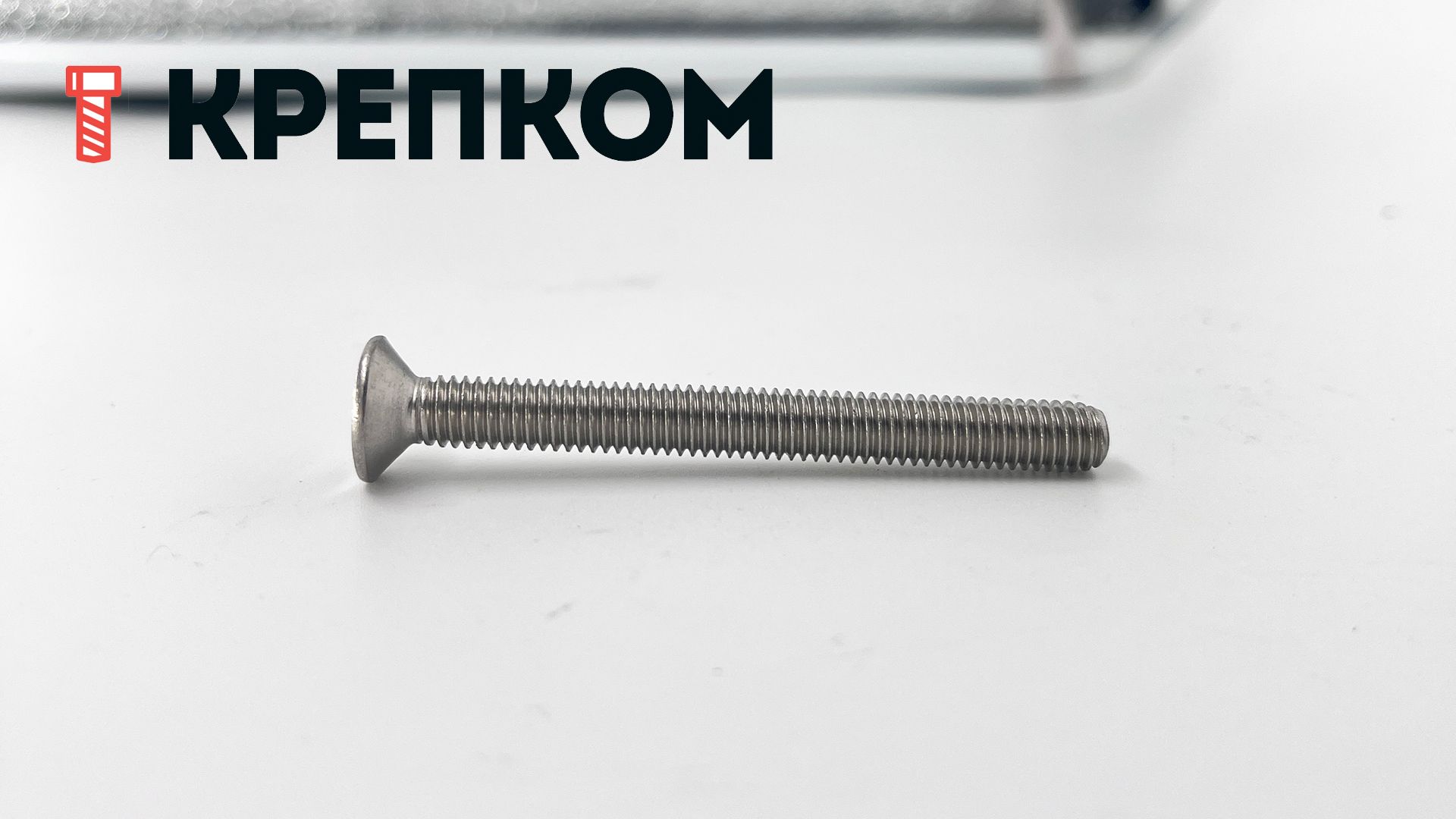

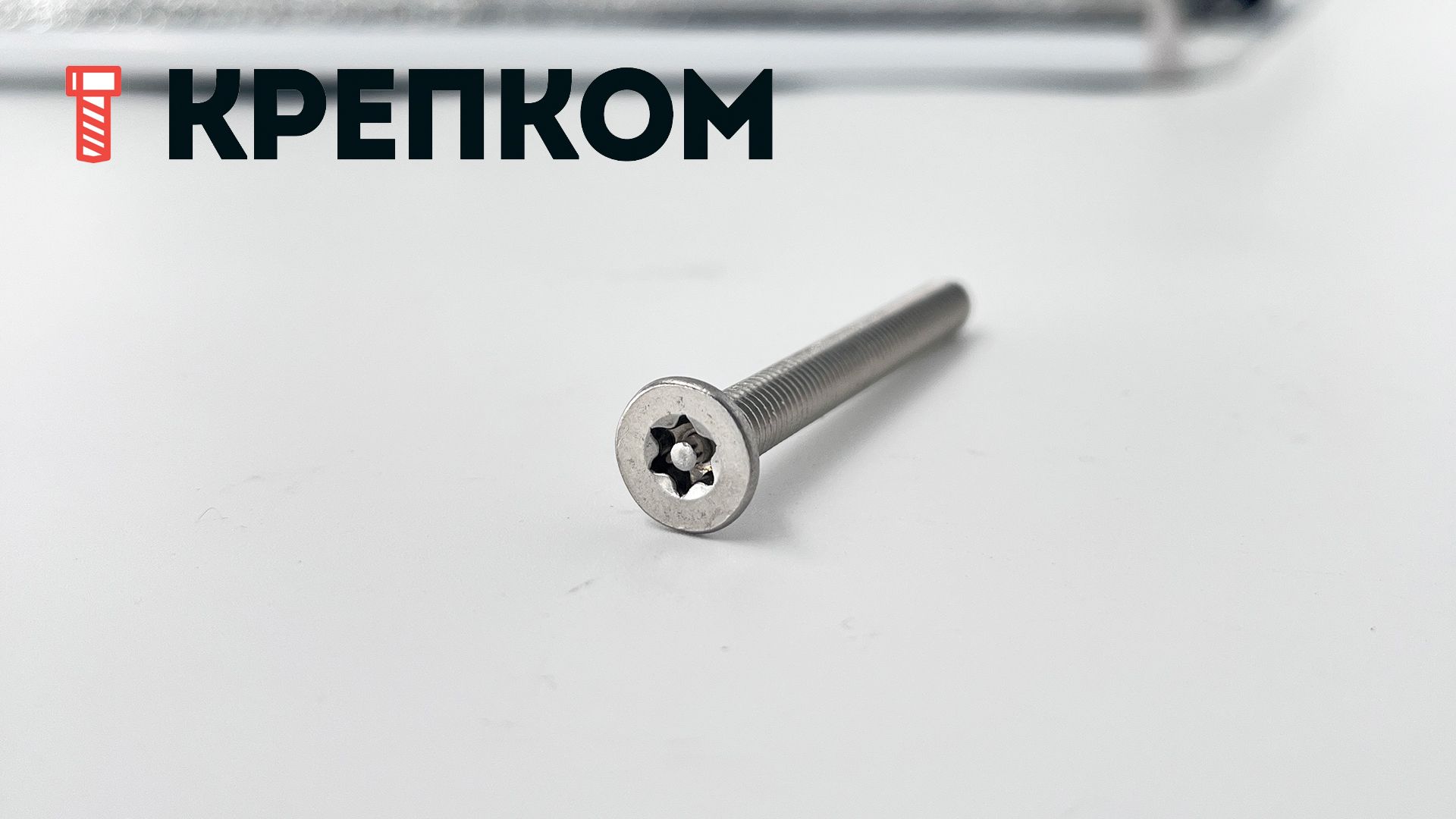

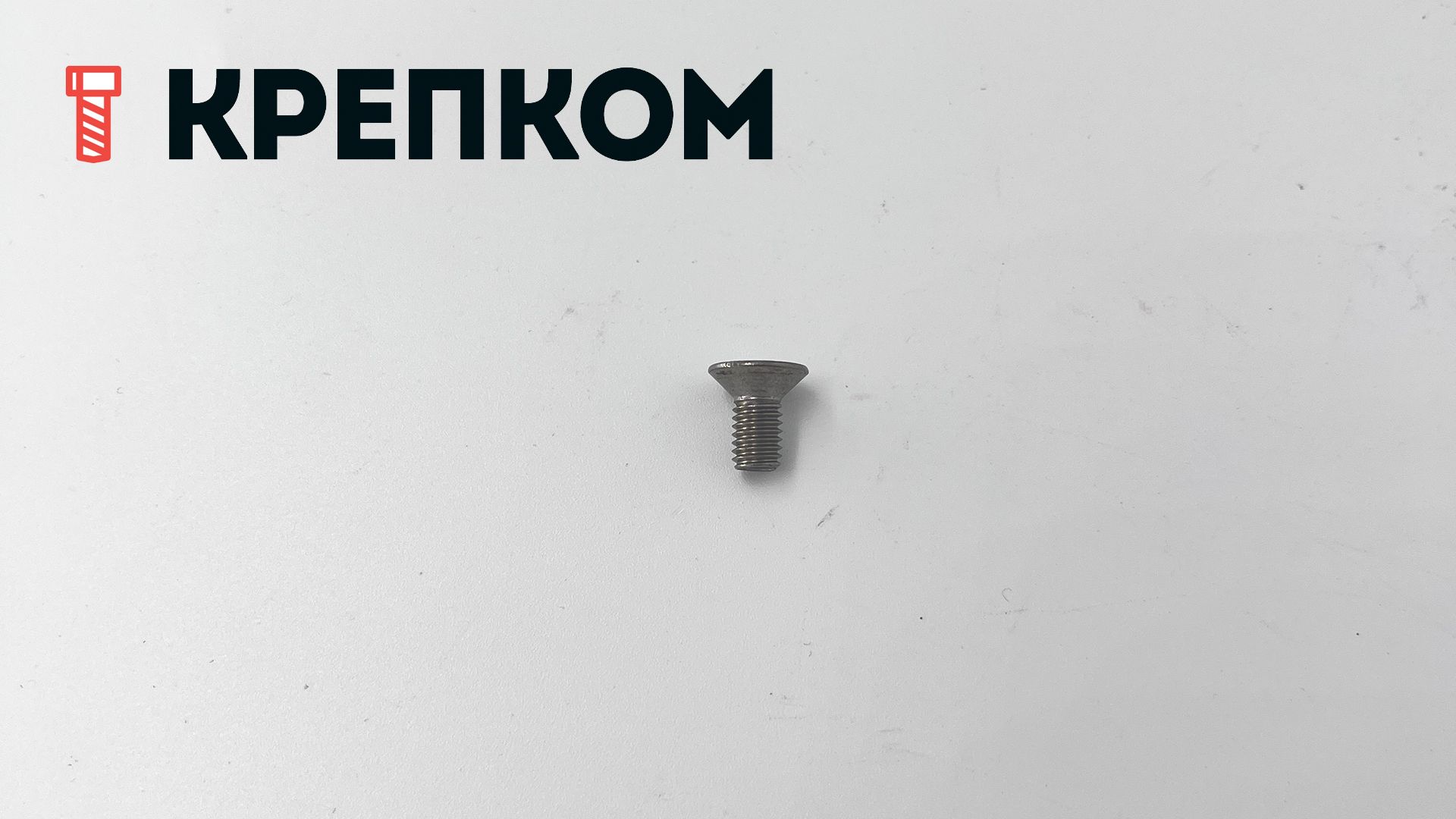

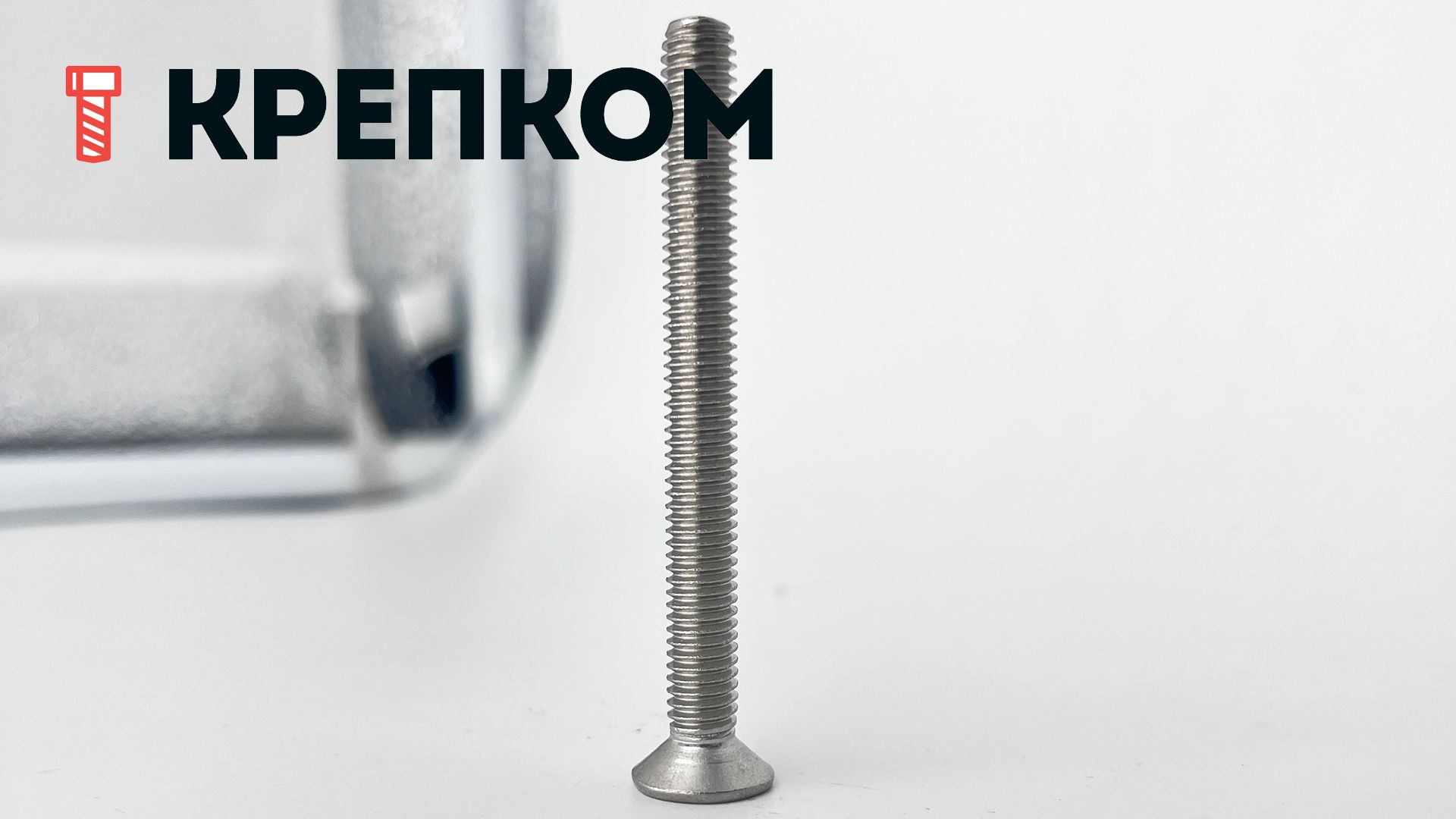

Винт с потайной головкой и шлицем TORX-Pin DIN 7991 (ISO 10642, 88117), нержавеющая сталь А2
Ваш консультант Анастасия
8 (921) 091-15-13- Нержавеющий крепеж для винтовых соединений деталей машин, корпусов, конструкций, приборов, оборудования.
- Конструкция и размеры соответствуют стандарту DIN 7991 (ISO 10642).
- Резьба метрическая от М3 до М10, с полем допуска 6g.
- Полная длина в пределах от 6 до 80 мм.
- Головка потайной формы требует зенковки отверстия под углом 90°.
- Звездообразный шлиц Torx Pin затрудняет отвинчивание без специального инструмента.
- Нержавеющая сталь A2 обеспечивает длительный срок службы без следов коррозии и окисления.
- Класс прочности: 070 (пониженная нагрузочная способность – 80% от разрушающей нагрузки 700 Н/мм², предела текучести 450 Н/мм²).
- Тип монтажа: глухой или сквозной (с гайкой).
Антивандальный винт с потайной головкой и шлицем TORX PIN DIN 7991 (ISO 10642) из нержавеющей стали А2 – это крепеж с отличными антикоррозийными и немагнитными свойствами, высокой прочностью, стойкостью к экстремально высоким и низким температурам. Подходит для использования на открытом воздухе и во влажной среде.
Особенности:

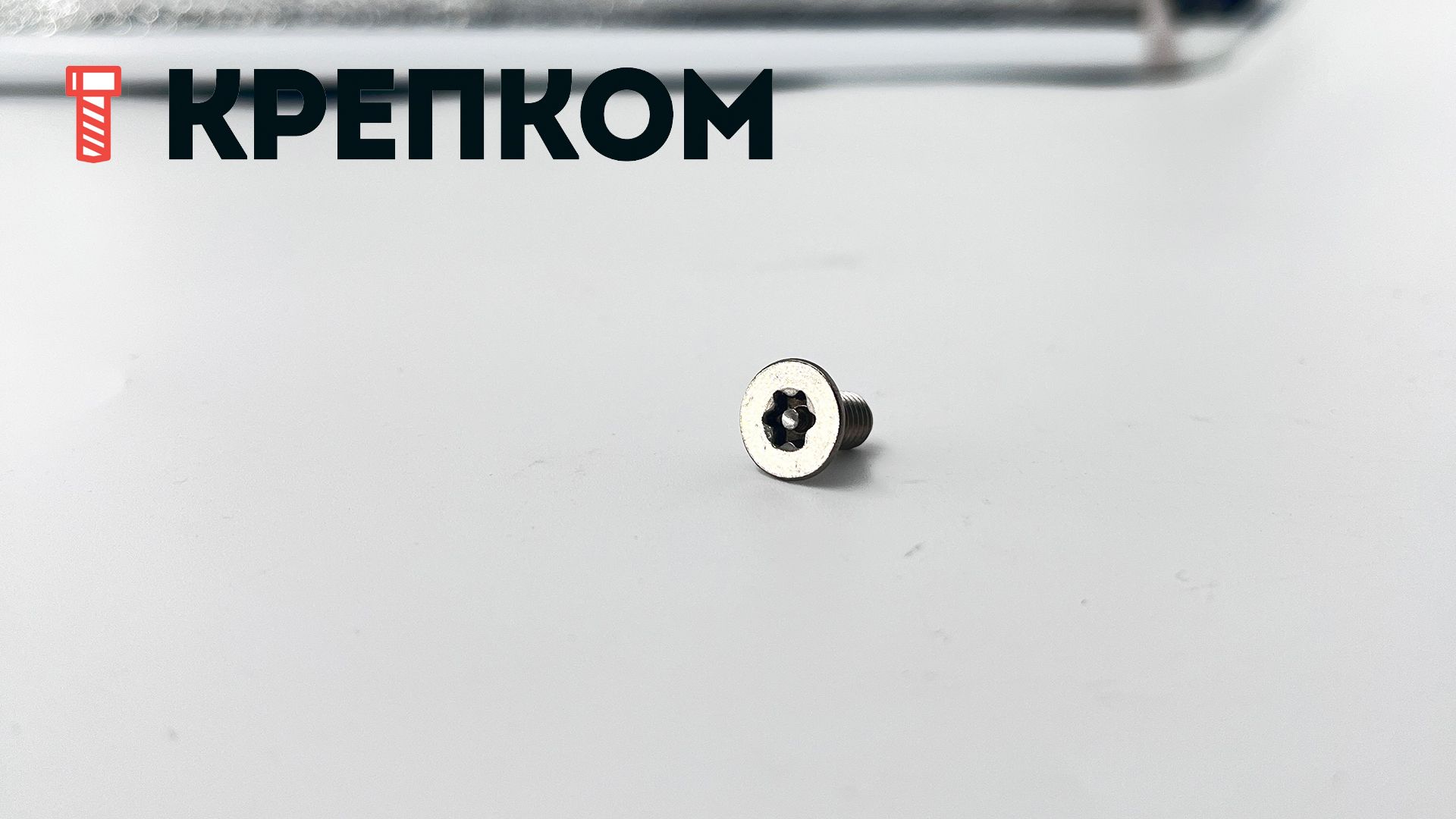

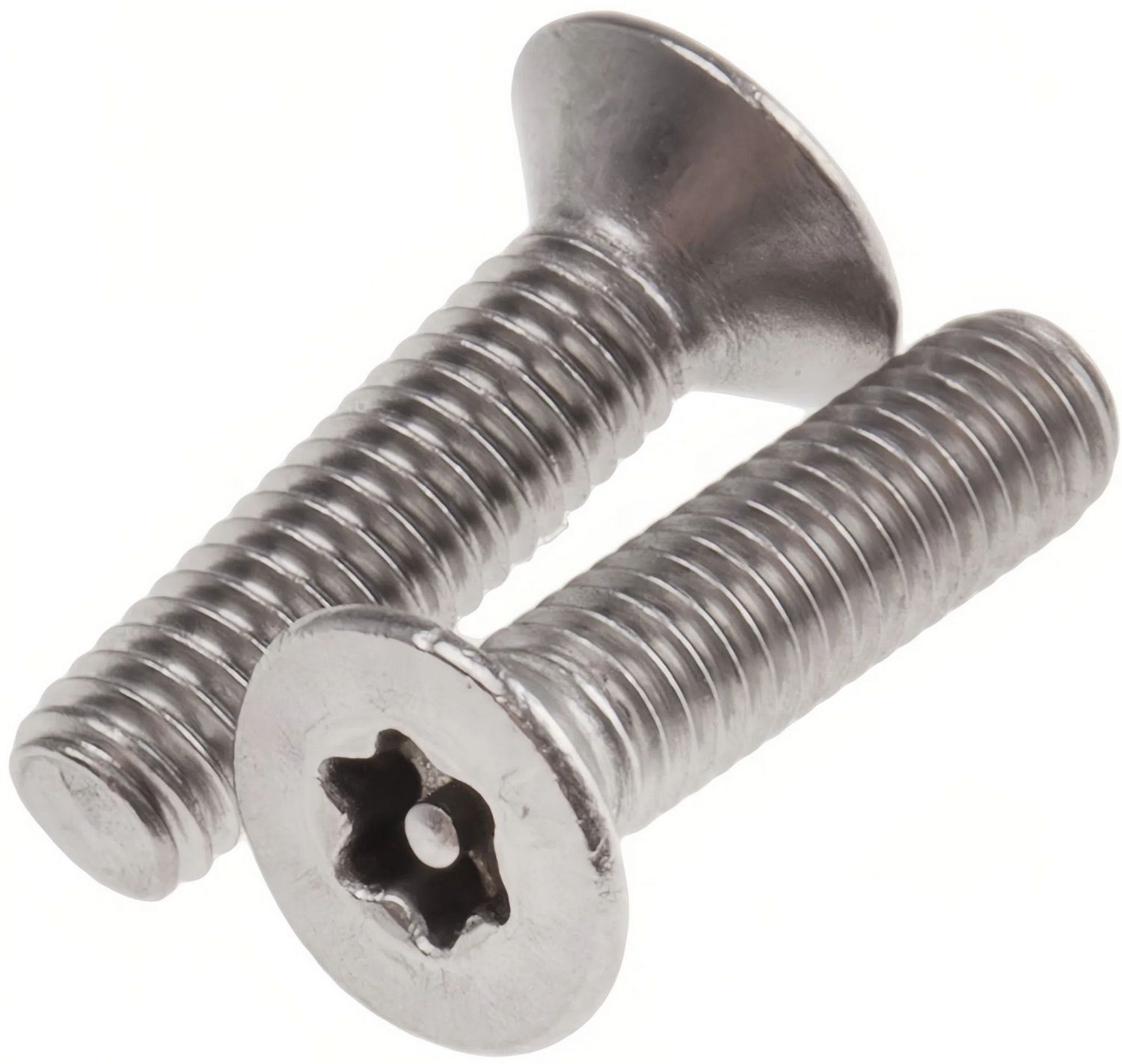

- Антивандальный шлиц усложненной формы TORX PIN с центральным штифтом не позволяет выкрутить метиз без специального ключа или биты.
- Звездообразное углубление обеспечивает высокую степень передачи крутящего момента без срыва и соскальзывания инструмента.
- Конусная головка с плоским верхом предусматривает посадку заподлицо с поверхностью прикрепляемой детали, для чего отверстие зенкуют конической зенковкой 90°.
- Секретный винт потай звездочка доступен в диапазоне длин от 6 до 80 мм, с размером резьбы от М3 до М10, которая покрывает стержень полностью или частично.
- Изготовлен в классе точности А.
Применение:
Защитный винт потайной нержавеющий широко востребован в машиностроении, кораблестроении, при сборке бытовых и измерительных приборов, распределительных шкафов, корпусов оборудования, электроники, металлоконструкций, к которым предъявляются повышенные требования по безопасности и эстетике внешнего вида. Идеально подходит для установки в школах, больницах, лифтах, музеях, закрытых учреждениях и детских площадках.
Аналоги DIN 7991:
- ГОСТ Р ИСО 10642-2012
- ISO 10642
- ГОСТ Р ИСО 14582-2021
- ISO 14582 - 2013
- Art. 9123 / 88117
Размеры:
| Диаметр резьбы, d | М3 | М3,5 | М4 | М5 | М6 | М8 | М10 | |
| Шаг резьбы | 0,5 | 0,6 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | |
| Высота головки k | 1,7 | 2 | 2,3 | 2,8 | 3,3 | 4,4 | 5,5 | |
| Диаметр головки dk | 6 | 7 | 8 | 10 | 12 | 16 | 20 | |
| Шлиц Torx-pin | Т10 | Т15 | Т20 | Т25 | Т30 | Т40 | Т45 | |
| Длина резьбы b (max) | Длина винта l ≤ 125 | 12 | 12 | 14 | 16 | 18 | 22 | 26 |
| Длина винта l > 125 | - | - | - | - | 24 | 28 | 32 | |
| Длина винта l > 200 | - | - | - | - | - | - | 45 | |
все размеры указаны в мм
Характеристики
-
DIN7991
-
ISO10642, 88117
-
Единицы измеренияшт
-
ШлицTORX (T, Tx)
-
Форма головкиПотайная
-
Артикул88117
-
МатериалНержавеющая сталь А2
-
Название на упаковке (ориг. название)Theft resistant screws with countersunk head ~ ISO 10642, metric thread, hexalobular socket with pin
