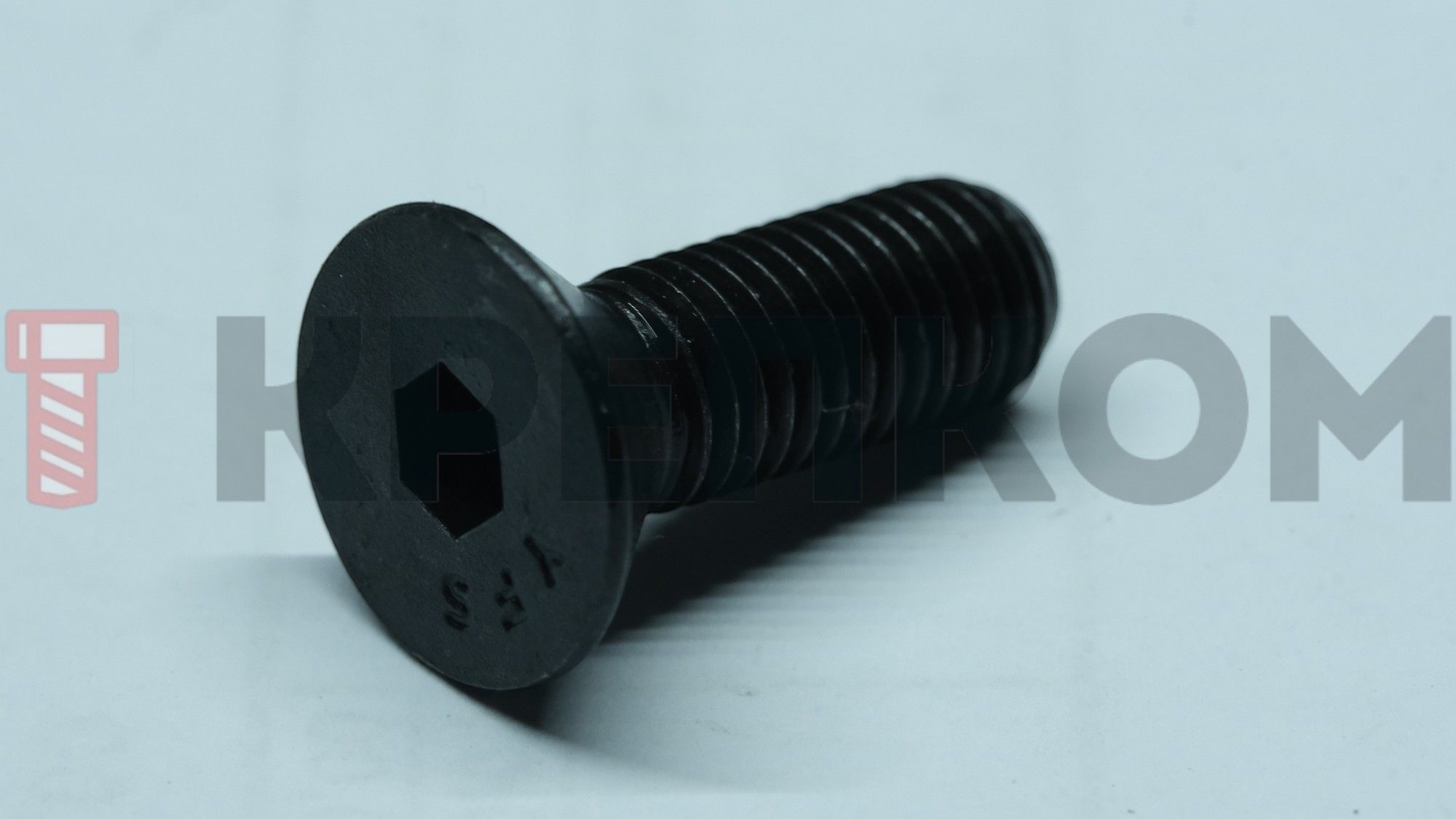

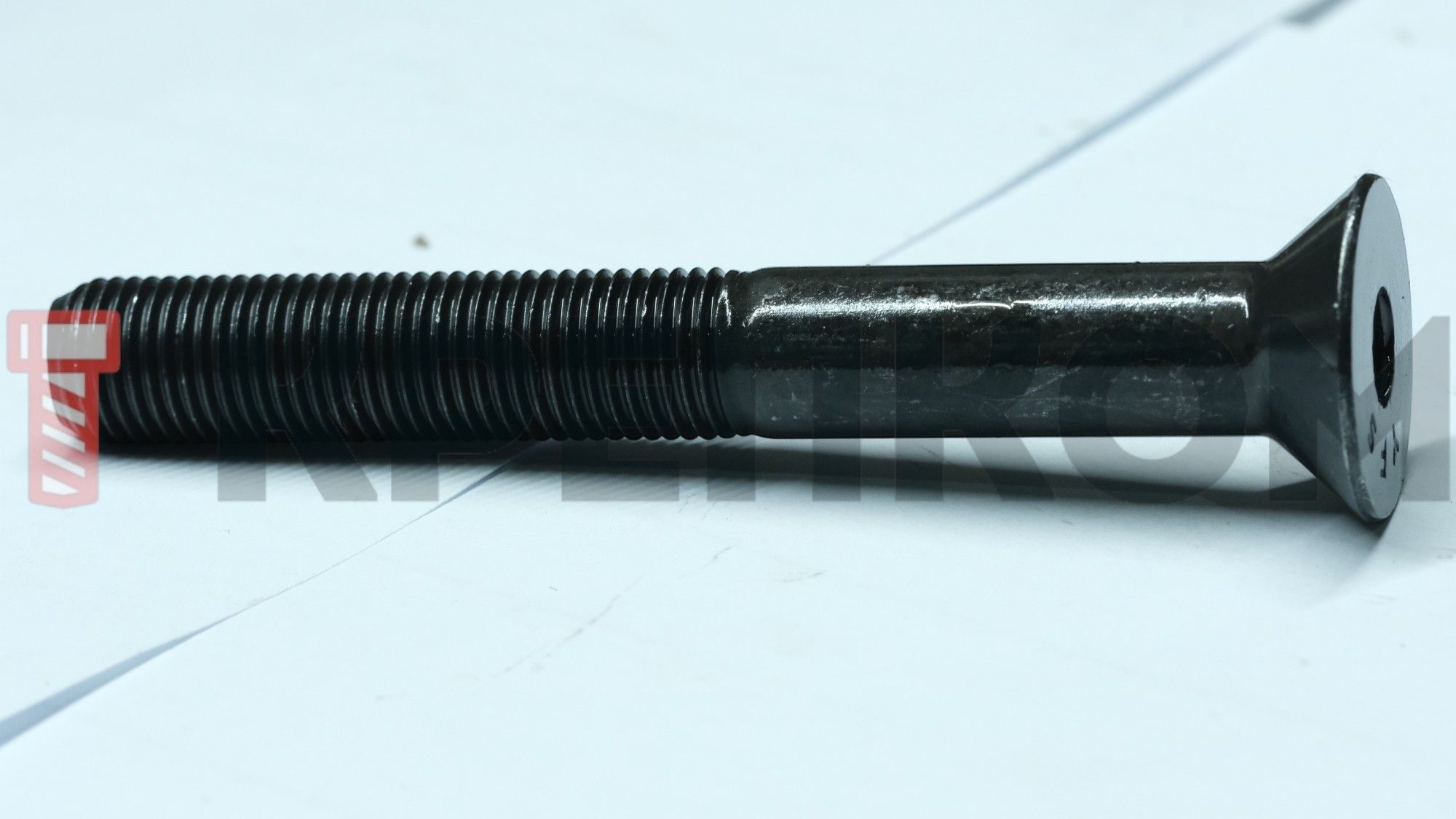

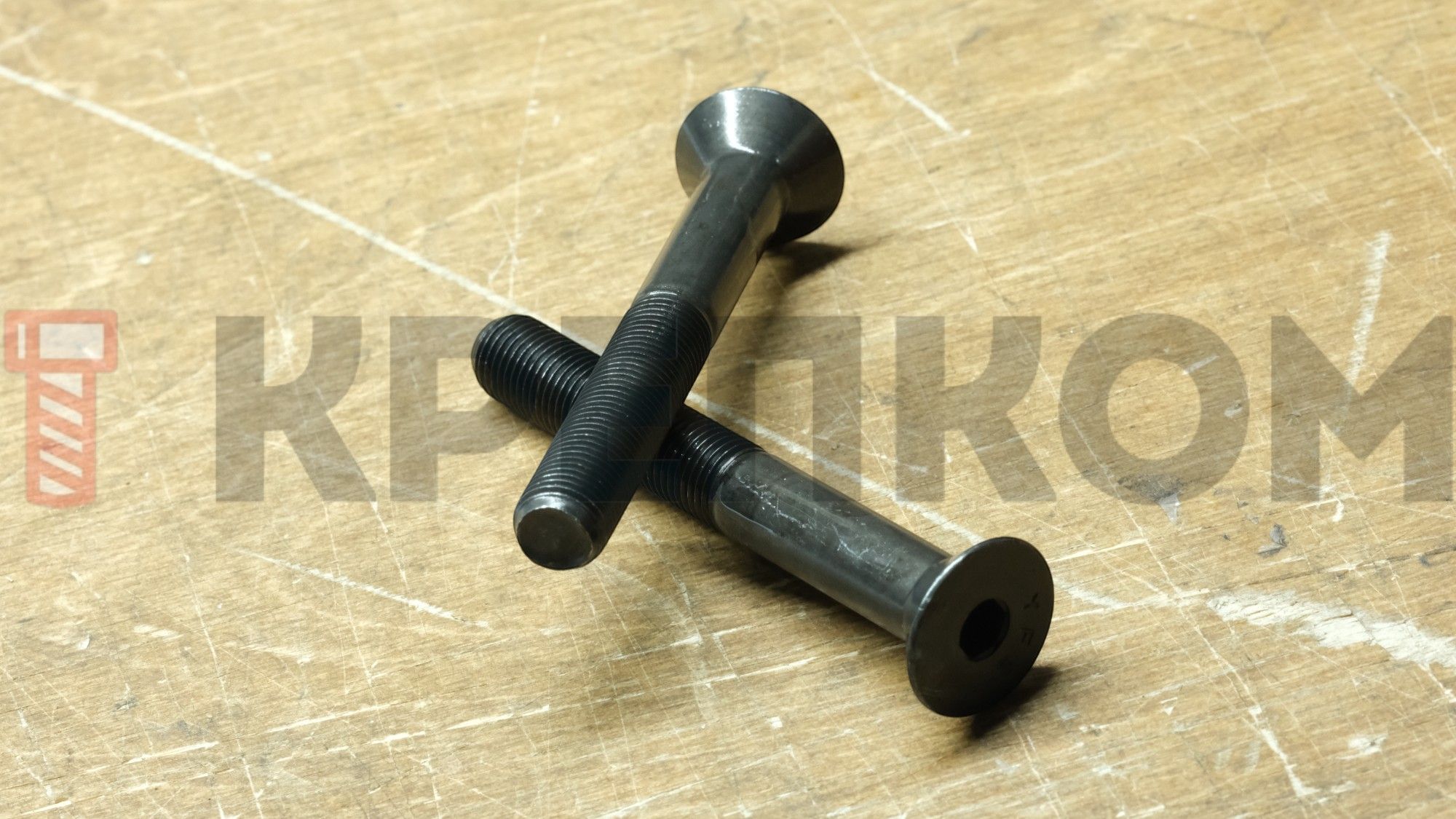

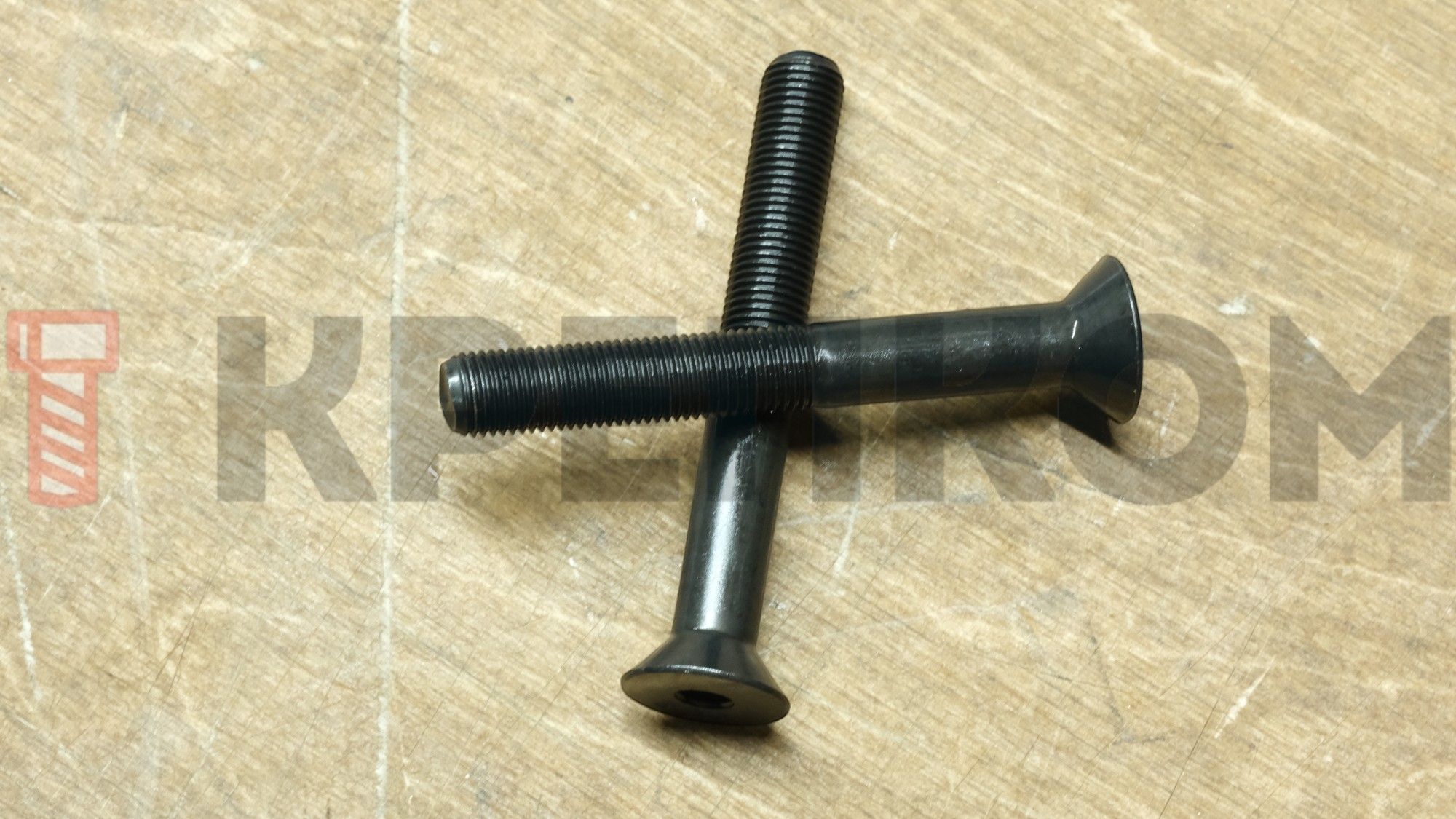

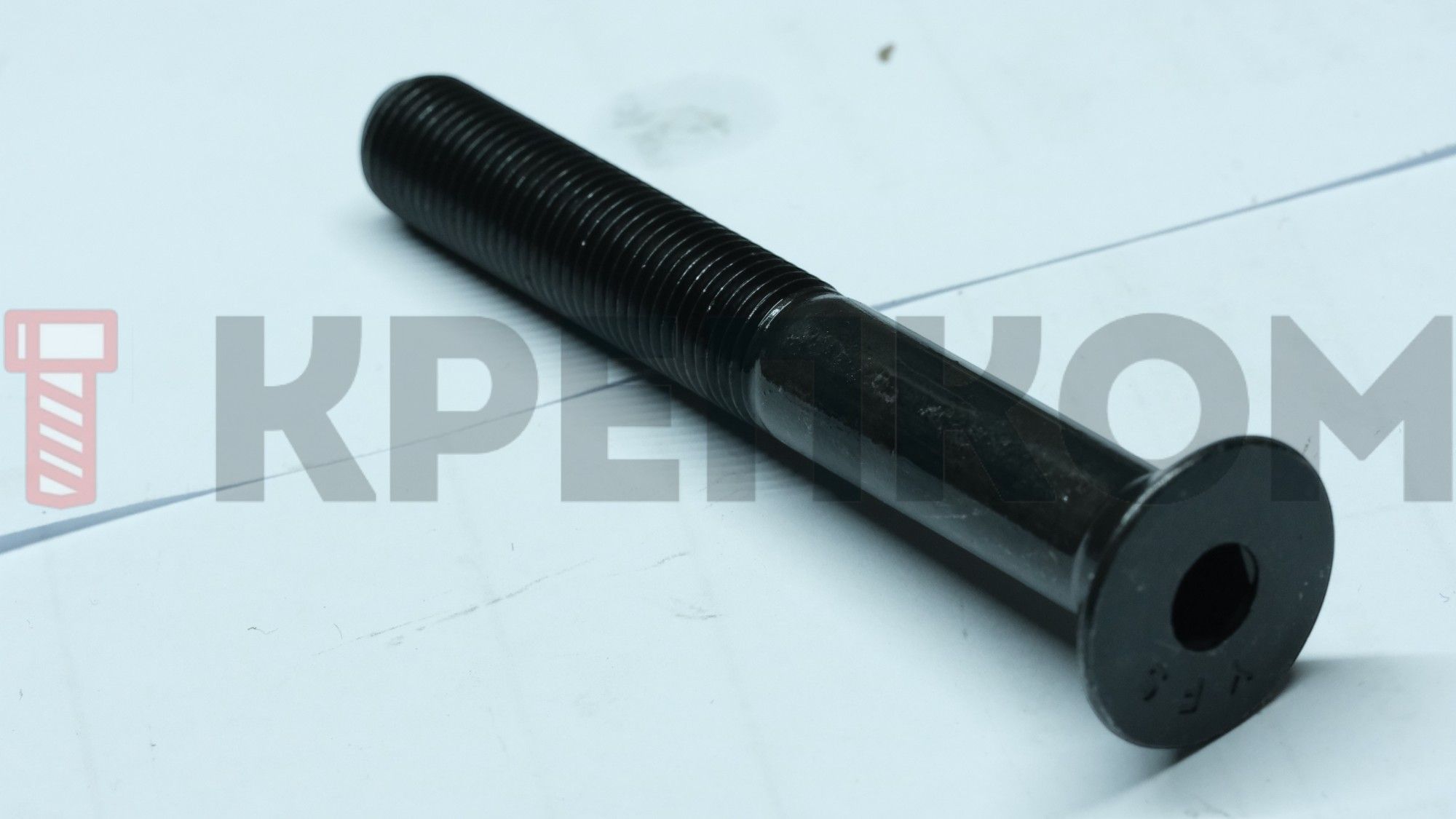

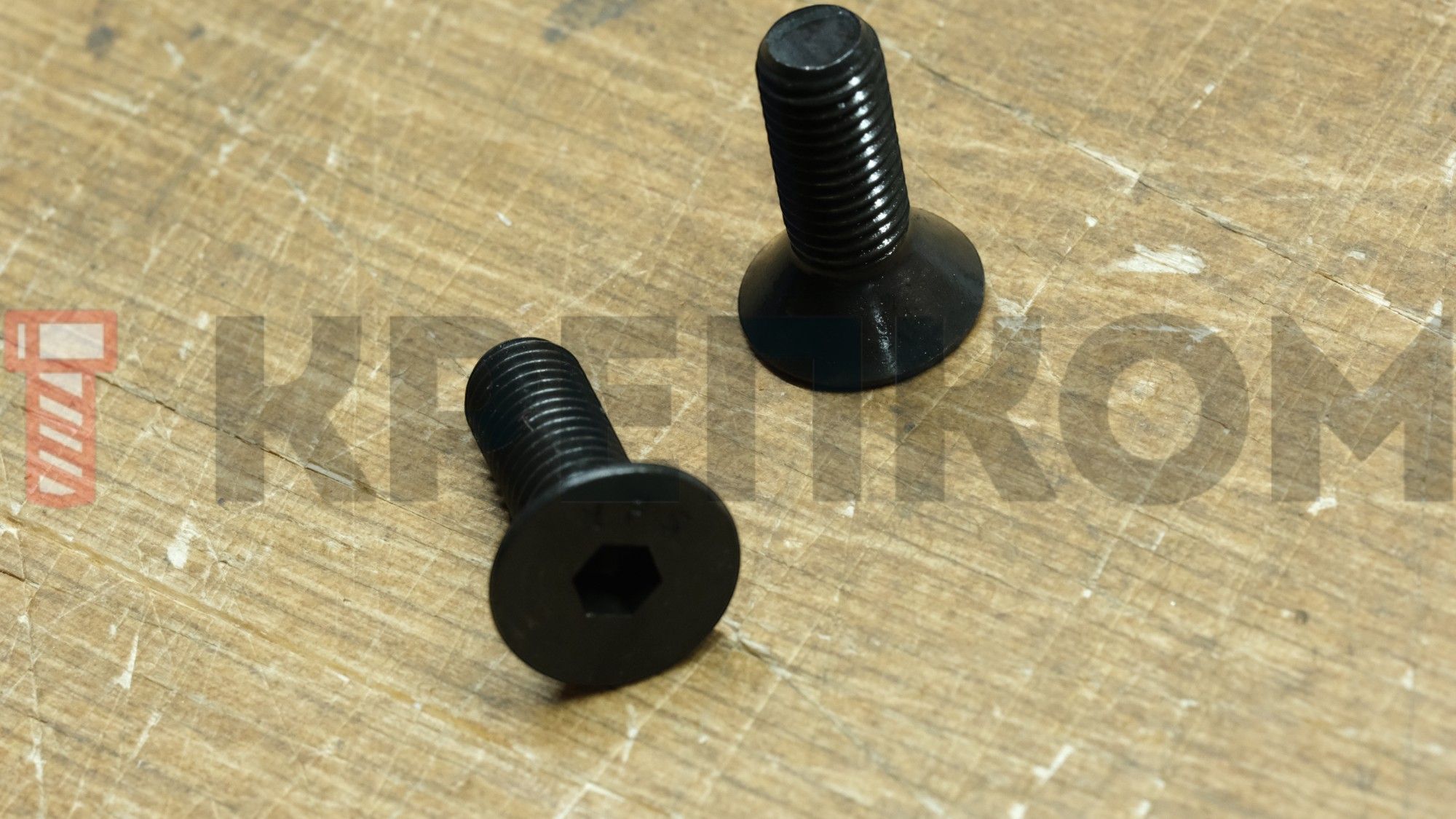

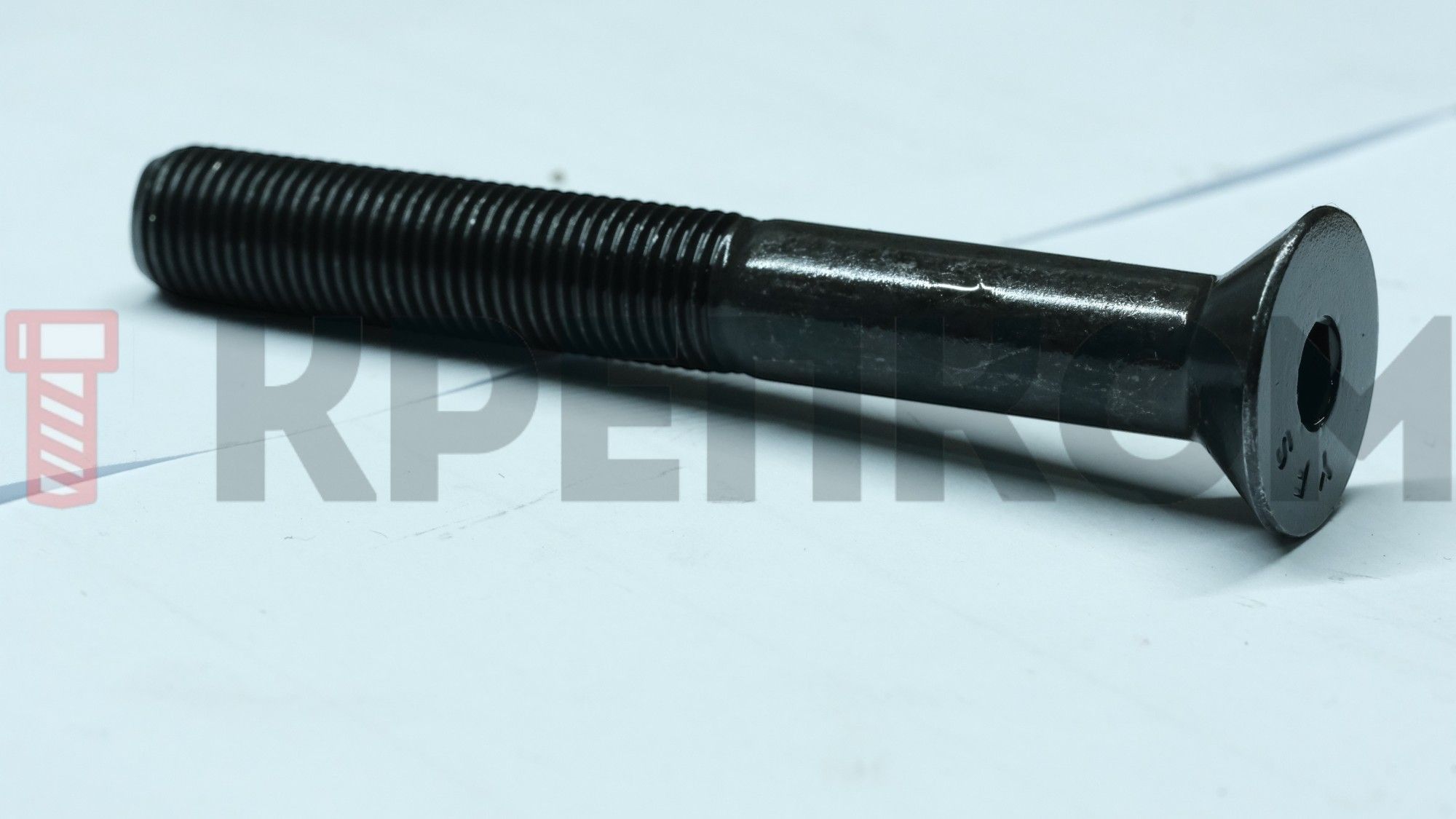

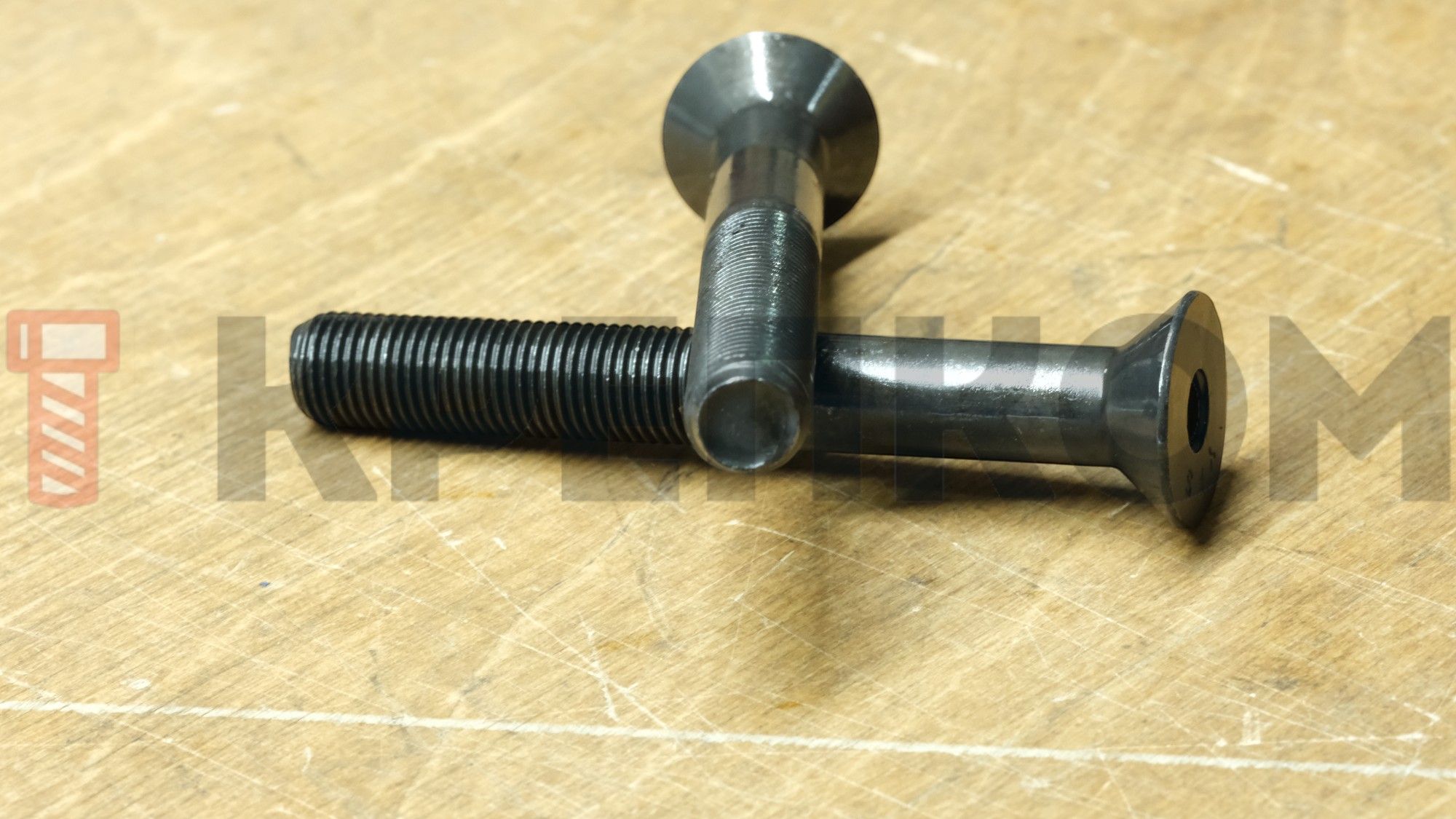

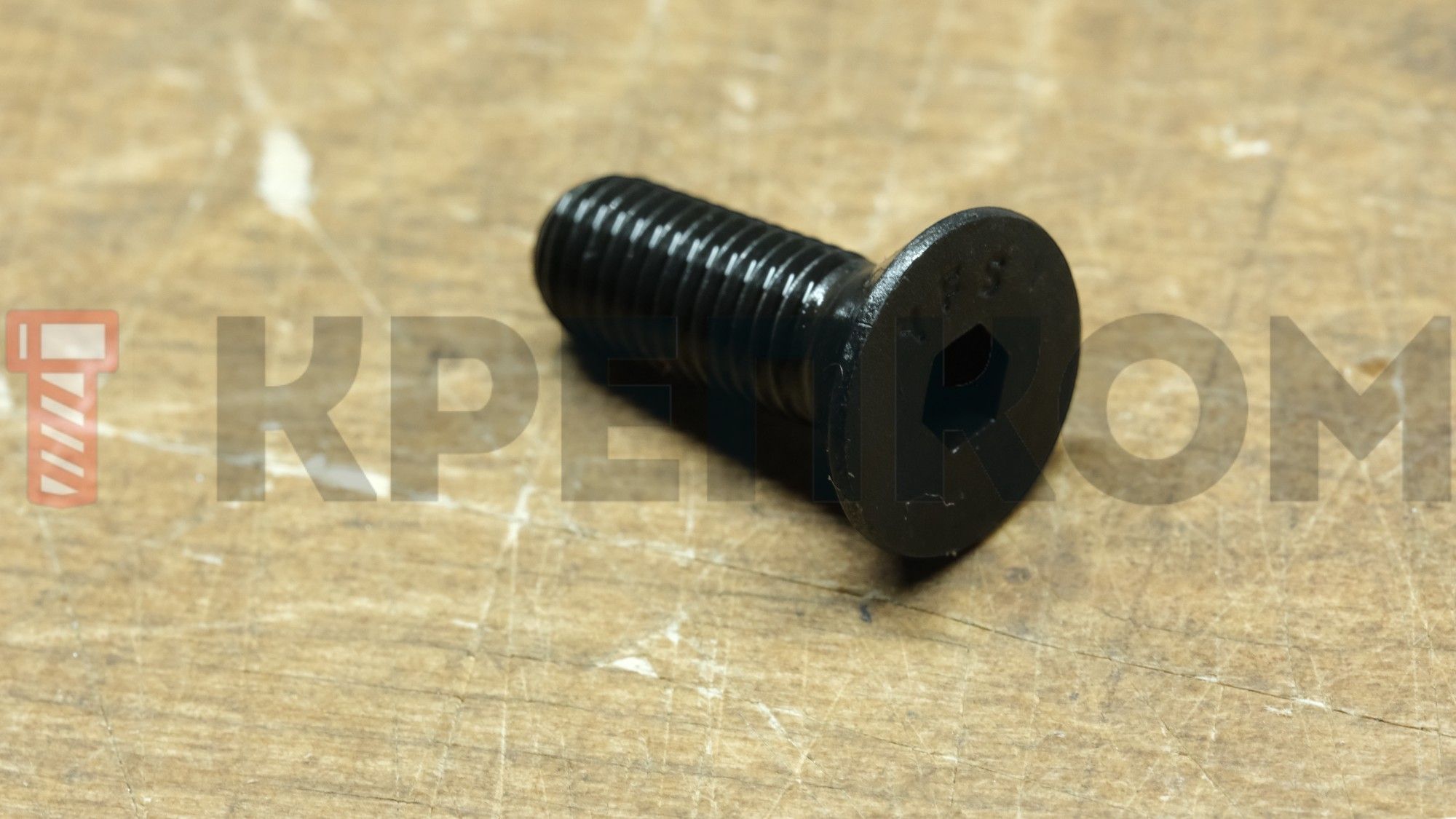

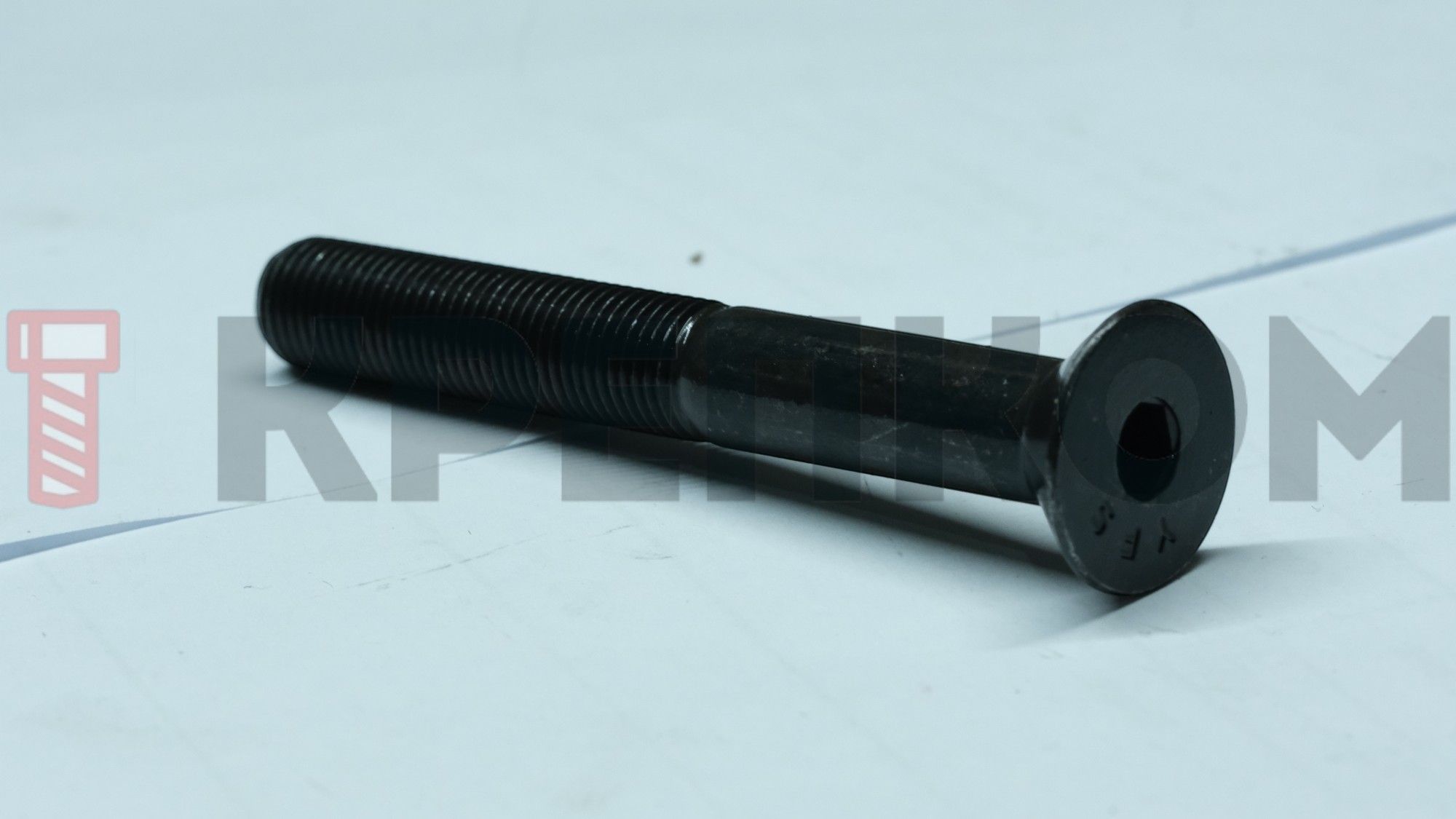

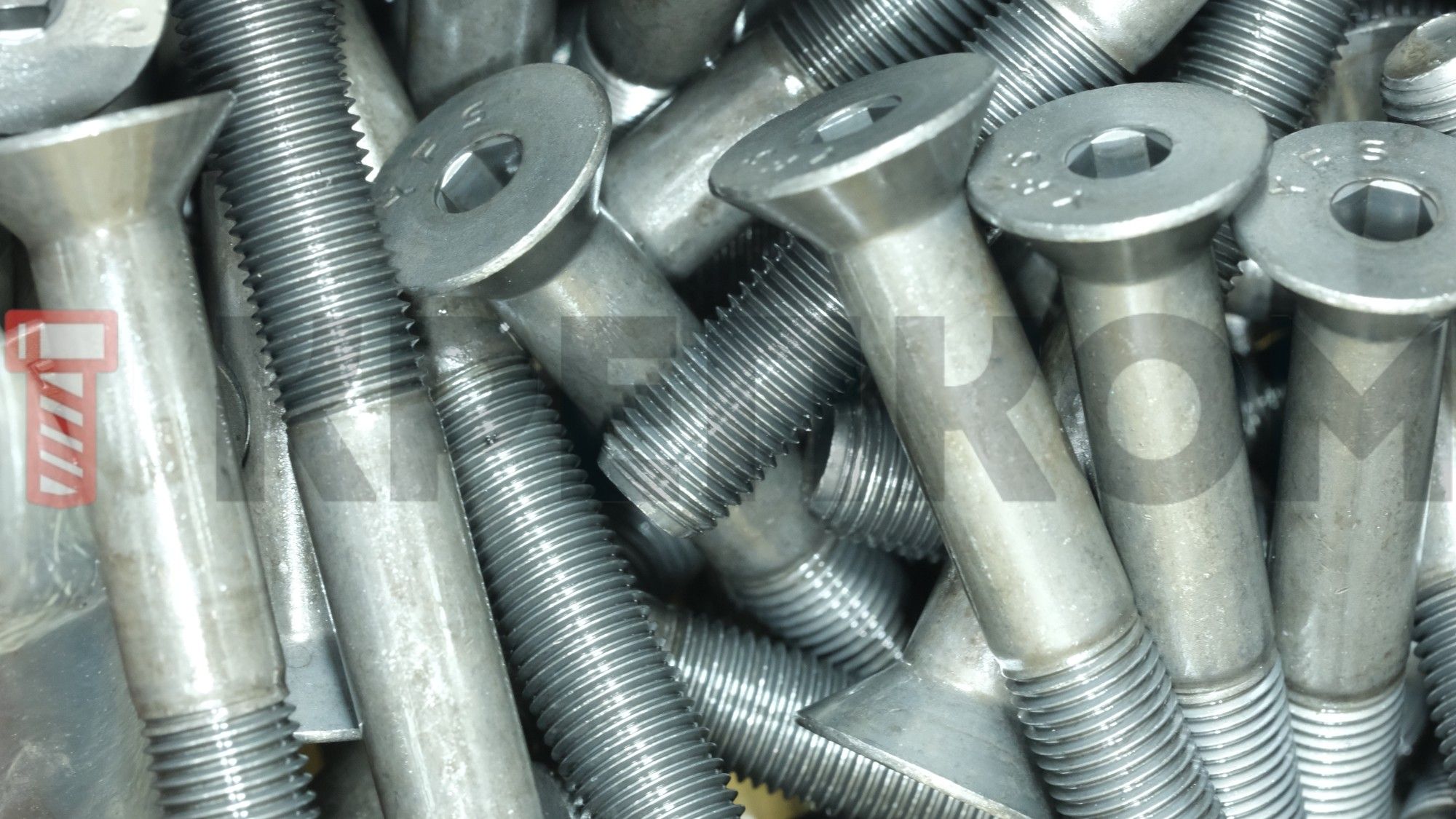

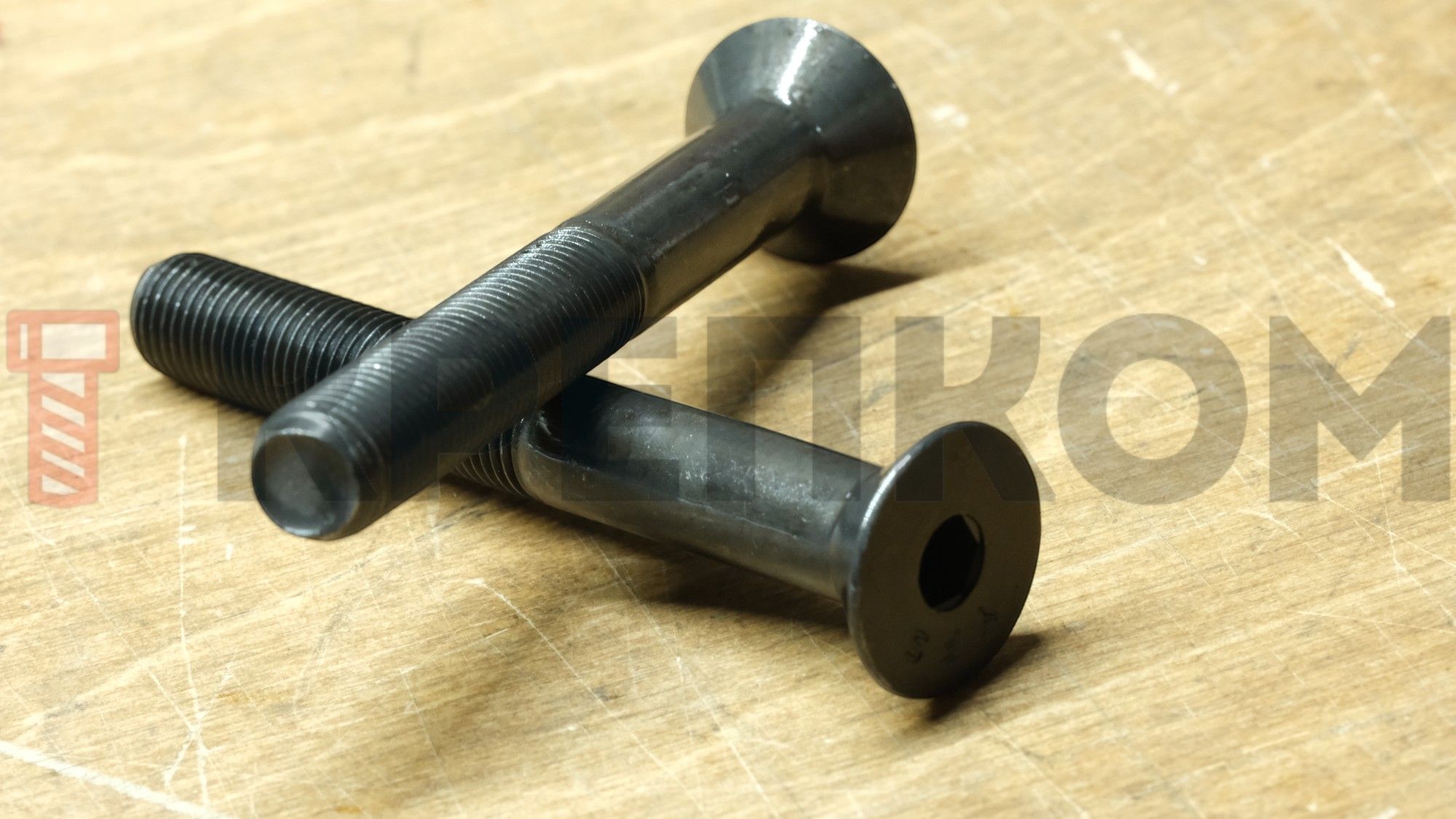

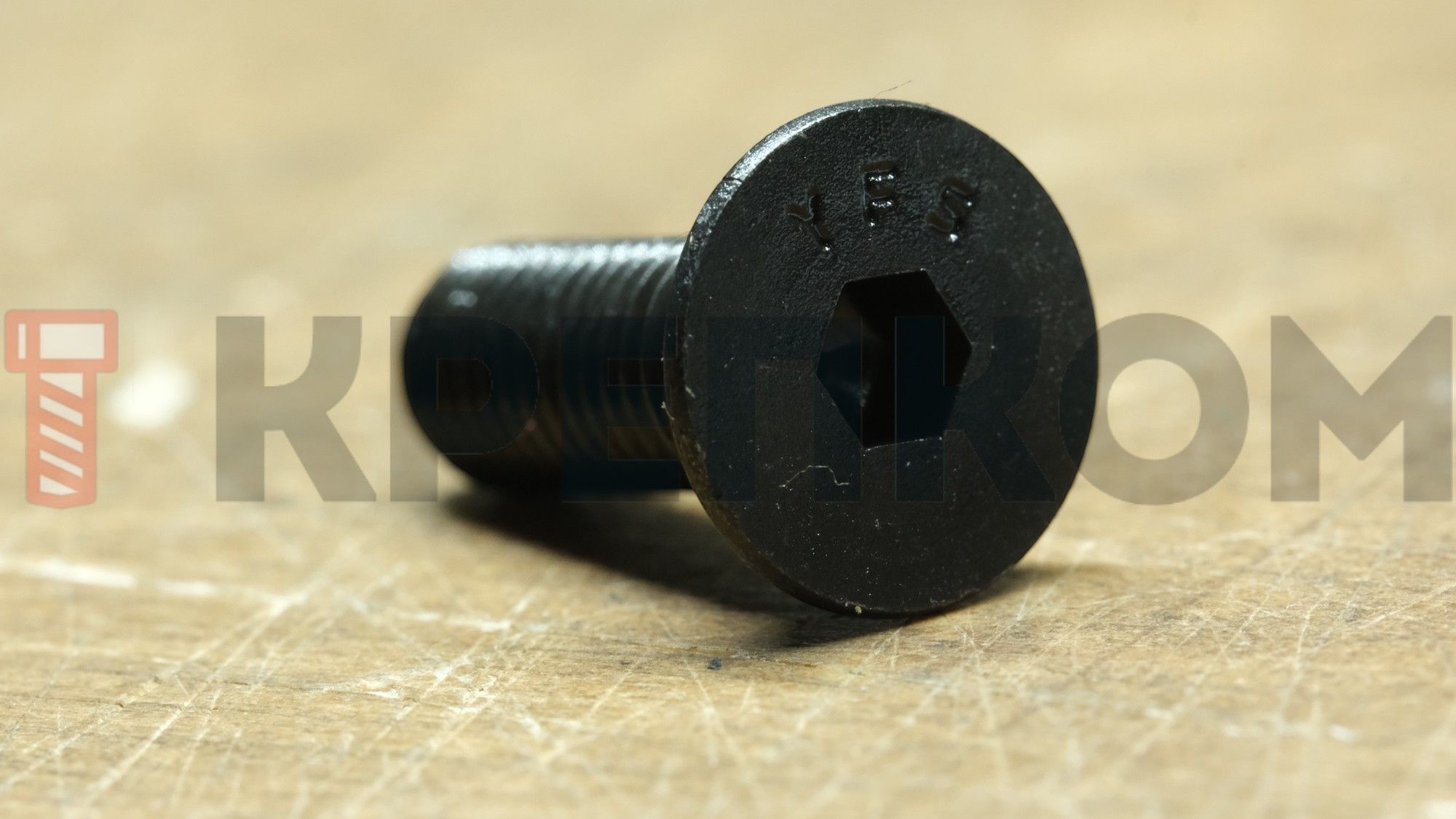

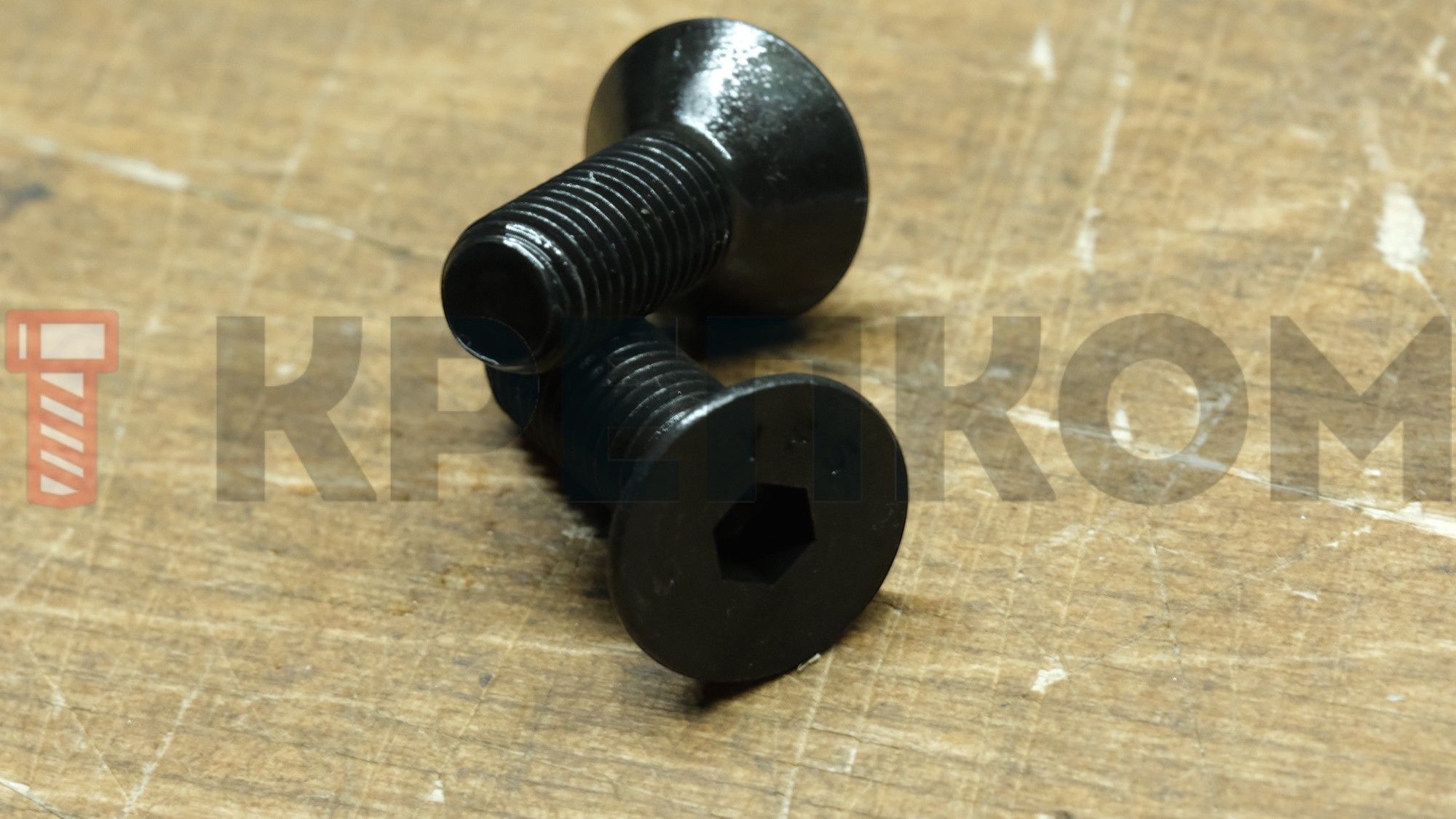

Винт дюймовый с потайной головкой и внутренним шестигранником DIN 7991 UNF (ISO 10642), класс прочности 10.9 (Grade 8)
Код товара: WN00100792
Внешний вид товара может отличаться от представленного на изображении
Ваш консультант Владимир
7 (931) 348-45-86- Для высокопрочных виброустойчивых соединений в автомобилестроении и машиностроении.
- Тип резьбы: американская дюймовая мелкая UNF, угол 60° (ANSI/ASME B1.1).
- Легированная сталь, закаленная и отпущенная, оксидированная.
- Класс прочности: 10.9 по ISO 898-1, что соответствует Grade 8 по SAE J429.
- Предел прочности на растяжение: 1000 Н/мм² или 150 000 psi.
- Размеры соответствуют ASME B18.3 (аналог DIN 7991).
- Внутренний шестигранный шлиц позволяет прилагать высокое усилие при затяжке.
- Большое число ниток на дюйм (шаг) повышает стойкость к самоотвинчиванию при вибрации и тряске.
- Номинальный диаметр согласно нормам: от #0 (0.06" / 1,52 мм) до 1 1/4" (31,75 мм).
- Возможный диапазон длин (измеряется с головкой): от 1/8" (3,175 мм) до 6" (152 мм).
Вариации товара
А4 Шестигранник (HEX)
Сталь 10.9 Шестигранник (HEX)
А2 Шестигранник (HEX)
Цинк 8.8 Шестигранник (HEX)
А2 TORX
Цинк-ламель 10.9 Шестигранник (HEX)
Сталь 10.9 Шестигранник (HEX) UNC
А2 TORX-Pin (со штырьком)
Цинк 10.9 Шестигранник (HEX)
Латунь Шестигранник (HEX)
Сталь 12.9 Шестигранник (HEX)
Сталь 8.8 Шестигранник (HEX)
Сталь 10.9 Шестигранник (HEX) BSW
Цинк 8.8 TORX
А2 Шестигранник (HEX) UNC
Код товара
Диаметр (дюймы)
Длина (дюймы)
Наличие
Цена
Фасовка
Количество
Код товара
Диаметр (дюймы)
Длина (дюймы)
Наличие
Цена
Фасовка
Количество
Винт дюймовый #0 - 80 x 1/8 (3,2 мм) DIN 7991 UNF (ISO 10642), класс прочности 10.9 (Grade 8)
Диаметр (дюймы)
#0
Длина (дюймы)
1/8
Диаметр (дюймы)
#0
#0
Длина (дюймы)
1/8
1/8
Цена обновляется
1 шт
Винт дюймовый #0-80 x 3/16 (4,7 мм) DIN 7991 UNF (ISO 10642), класс прочности 10.9 (Grade 8)
Диаметр (дюймы)
#0
Длина (дюймы)
3/16
Диаметр (дюймы)
#0
#0
Длина (дюймы)
3/16
3/16
Цена обновляется
1 шт
Винт дюймовый #0-80 x 1/4 (6,3 мм) DIN 7991 UNF (ISO 10642), класс прочности 10.9 (Grade 8)
Диаметр (дюймы)
#0
Длина (дюймы)
1/4
Диаметр (дюймы)
#0
#0
Длина (дюймы)
1/4
1/4
200
шт
40
руб.
1 шт
Винт дюймовый # 0-80 x 5/16" (8 мм), DIN 7991 UNF (ISO 10642), класс прочности 10.9 (Grade 8) (FT)
Диаметр (дюймы)
#0
Длина (дюймы)
5/16
Диаметр (дюймы)
#0
#0
Длина (дюймы)
5/16
5/16
114
руб.
1 шт
Винт дюймовый #0-80 x 3/8 (9,5 мм) DIN 7991 UNF (ISO 10642), класс прочности 10.9 (Grade 8)
Диаметр (дюймы)
#0
Длина (дюймы)
3/8
Диаметр (дюймы)
#0
#0
Длина (дюймы)
3/8
3/8
76
руб.
1 шт
Винт дюймовый #0-80 x 1/2 (12,7 мм) DIN 7991 UNF (ISO 10642), класс прочности 10.9 (Grade 8)
Диаметр (дюймы)
#0
Длина (дюймы)
1/2
Диаметр (дюймы)
#0
#0
Длина (дюймы)
1/2
1/2
Цена обновляется
1 шт
Винт дюймовый #1-72 x 1/8 (3,1 мм) DIN 7991 UNF (ISO 10642), класс прочности 10.9 (Grade 8)
Диаметр (дюймы)
#1
Длина (дюймы)
1/8
Диаметр (дюймы)
#1
#1
Длина (дюймы)
1/8
1/8
200
шт
65
руб.
1 шт
Винт дюймовый #1-72 x 3/16 (4,7 мм) DIN 7991 UNF (ISO 10642), класс прочности 10.9 (Grade 8)
Диаметр (дюймы)
#1
Длина (дюймы)
3/16
Диаметр (дюймы)
#1
#1
Длина (дюймы)
3/16
3/16
200
шт
96
руб.
1 шт
Винт дюймовый #1-72 x 1/4 (6,3 мм) DIN 7991 UNF (ISO 10642), класс прочности 10.9 (Grade 8)
Диаметр (дюймы)
#1
Длина (дюймы)
1/4
Диаметр (дюймы)
#1
#1
Длина (дюймы)
1/4
1/4
103
руб.
1 шт
Винт дюймовый #1-72 x 3/8 (9,5 мм) DIN 7991 UNF (ISO 10642), класс прочности 10.9 (Grade 8)
Диаметр (дюймы)
#1
Длина (дюймы)
3/8
Диаметр (дюймы)
#1
#1
Длина (дюймы)
3/8
3/8
Цена обновляется
1 шт
Винт дюймовый #1-72 x 1/2 (12,7 мм) DIN 7991 UNF (ISO 10642), класс прочности 10.9 (Grade 8)
Диаметр (дюймы)
#1
Длина (дюймы)
1/2
Диаметр (дюймы)
#1
#1
Длина (дюймы)
1/2
1/2
Цена обновляется
1 шт
Винт дюймовый # 1-72 x 1" (25,4 мм), DIN 7991 UNF (ISO 10642), класс прочности 10.9 (Grade 8) (PT)
Диаметр (дюймы)
#1
Длина (дюймы)
1
Диаметр (дюймы)
#1
#1
Длина (дюймы)
1
1
125
руб.
1 шт
Винт дюймовый #2-64 x 1/4 (6,3 мм) DIN 7991 UNF (ISO 10642), класс прочности 10.9 (Grade 8)
Диаметр (дюймы)
#2
Длина (дюймы)
1/4
Диаметр (дюймы)
#2
#2
Длина (дюймы)
1/4
1/4
Цена обновляется
1 шт
Винт дюймовый #2-64 x 3/8 (9,5 мм) DIN 7991 UNF (ISO 10642), класс прочности 10.9 (Grade 8)
Диаметр (дюймы)
#2
Длина (дюймы)
3/8
Диаметр (дюймы)
#2
#2
Длина (дюймы)
3/8
3/8
Цена обновляется
1 шт
Винт дюймовый #2-64 x 1/2 (12,7 мм) DIN 7991 UNF (ISO 10642), класс прочности 10.9 (Grade 8)
Диаметр (дюймы)
#2
Длина (дюймы)
1/2
Диаметр (дюймы)
#2
#2
Длина (дюймы)
1/2
1/2
Цена обновляется
1 шт
Винт дюймовый #3-56 x 1/4 (6,3 мм) DIN 7991 UNF (ISO 10642), класс прочности 10.9 (Grade 8)
Диаметр (дюймы)
#3
Длина (дюймы)
1/4
Диаметр (дюймы)
#3
#3
Длина (дюймы)
1/4
1/4
Цена обновляется
1 шт
Винт дюймовый #3-56 x 3/8 (9,5 мм) DIN 7991 UNF (ISO 10642), класс прочности 10.9 (Grade 8)
Диаметр (дюймы)
#3
Длина (дюймы)
3/8
Диаметр (дюймы)
#3
#3
Длина (дюймы)
3/8
3/8
Цена обновляется
1 шт
Винт дюймовый #3-56 x 1/2 (12,7 мм) DIN 7991 UNF (ISO 10642), класс прочности 10.9 (Grade 8)
Диаметр (дюймы)
#3
Длина (дюймы)
1/2
Диаметр (дюймы)
#3
#3
Длина (дюймы)
1/2
1/2
Цена обновляется
1 шт
Винт дюймовый #4-48 x 1/4 (6,3 мм) DIN 7991 UNF (ISO 10642), класс прочности 10.9 (Grade 8)
Диаметр (дюймы)
#4
Длина (дюймы)
1/4
Диаметр (дюймы)
#4
#4
Длина (дюймы)
1/4
1/4
400
шт
23
руб.
1 шт
Винт дюймовый #4-48 x 3/8 (9,5 мм) DIN 7991 UNF (ISO 10642), класс прочности 10.9 (Grade 8)
Диаметр (дюймы)
#4
Длина (дюймы)
3/8
Диаметр (дюймы)
#4
#4
Длина (дюймы)
3/8
3/8
400
шт
27
руб.
1 шт
Винт дюймовый #4-48 x 1/2 (12,7 мм) DIN 7991 UNF (ISO 10642), класс прочности 10.9 (Grade 8)
Диаметр (дюймы)
#4
Длина (дюймы)
1/2
Диаметр (дюймы)
#4
#4
Длина (дюймы)
1/2
1/2
200
шт
60
руб.
1 шт
Показать ещё
Винт потайной с внутренним шестигранником DIN 7991 снабжен мелкой дюймовой резьбой UNF по всей длине стержня, головкой потай и шестигранным углублением под инбусовый ключ или биту HEX. Это крепеж повышенной прочности 10.9 (Grade 8) и твердости 32-39 HRC, который в процессе производства прошел процедуру закаливания и отпуска. Черное оксидное покрытие придает водоотталкивающие и антикоррозийные свойства.
- Номинальный диаметр: #0, #1, #2, #3, #4, #5, #6, #8, #10, 1/4" , 5/16" , 3/8" , 7/16" , 1/2" , 5/8" , 3/4", 1 1/4"
- Общая длина: 1/8", 3/16", 1/4", 5/16", 3/8", 1/2", 5/8", 3/4", 7/8", 1", 1 1/8", 1 1/4", 1 3/8", 1 1/2", 1 5/8", 1 3/4", 2", 2 1/4", 2 1/2", 2 3/4", 3", 3 1/2", 4", 6"
Особенности
- Высокий класс прочности обеспечивает стойкость к износу и вероятность среза резьбовой части детали при высоких нагрузках и частых разборках соединения.
- Мелкая резьба UNF снижает вероятность выкручивания крепежа под действием вибрации и динамических нагрузок.
- Шестигранный шлиц позволяет приложить максимально допустимый для данного метиза крутящий момент, а также исключает соскальзывание ключа при монтаже.
- Конусность шляпки составляет 82º. Зенковка с соответствующим углом обеспечит посадку без зазора заподлицо с поверхностью.
- Диаметр диска головы немного больше, чем у аналога DIN 965 PH/PZ.
Применение
Винт дюймовый DIN 7991 UNF часто используется в машинах, инструментах, приборах, оборудовании иностранного производства и подходит для всех областей применения, требующих от винтового соединения высокой стойкости к растяжению, сдвиговым напряжениям, самоотвинчиванию. Служит для соединения металлических элементов конструкций или крепления неметаллических материалов к стальной основе. С их помощью собирают корпуса и механические узлы, крепят защитные кожухи, крышки, ручки. Благодаря установке в потай головка не мешает работе движущихся частей механизмов.
Метрические аналоги:
- DIN 7991
- ГОСТ Р ИСО 10642-2012
- ISO 10642:2004
Размеры
| Резьба, d дюйм | Диаметр головки, dk дюйм | Высота головки, k дюйм | Размер под ключ, s дюйм | Количество ниток на дюйм |
| #0 (1,52 мм) | 0,138" | 0,044" | 1/32" | 80 |
| #1 (1,85 мм) | 0,168" | 0,054" | 0,05" | 72 |
| #2 (2,18 мм) | 0,197" | 0,064" | 0,05" | 64 |
| #3 (2,51 мм) | 0,226" | 0,073" | 1/16" | 56 |
| #4 (2,84 мм) | 0,255" | 0,083" | 1/16" | 48 |
| #5 (3,17 мм) | 0,281" | 0,09" | 5/64" | 44 |
| #6 (3,50 мм) | 0,307" | 0,097" | 5/64" | 40 |
| #8 (4,16 мм) | 0,359" | 0,112" | 3/32" | 36 |
| #10 (4,83 мм) | 0,411" | 0,127" | 1/8" | 32 |
| 1/4" (6,35 мм) | 0,531" | 0,161" | 5/32" | 28 |
| 5/16" (7,94 мм) | 0,656" | 0,198" | 3/16" | 24 |
| 3/8" (9,53 мм) | 0,781" | 0,234" | 7/32" | 24 |
| 7/16" (11,1 мм) | 0,844" | 0,234" | 1/4" | 20 |
| 1/2" (12,7 мм) | 0,938" | 0,251" | 5/16" | 20 |
| 5/8" (15,9 мм) | 1,188" | 0,324" | 3/8" | 18 |
| 3/4" (19,1 мм) | 1,438" | 0,396" | 1/2" | 16 |
| 1 1/4" (31,8 мм) | 2,438" | 0,683" | 7/8" | 12 |
Характеристики
-
Тип винтаДюймовый
-
DIN7991
-
ГОСТ10642-2012
-
ISO10642
-
Единицы измеренияшт
-
ШлицШестигранник (HEX)
-
Тип дюймовой резьбыUNF
-
Форма головкиПотайная
-
Размер шага резьбыМелкий
-
Угол конуса головки, град82
-
Класс прочности10.9
-
МатериалСталь
-
Название на упаковке (ориг. название)Hexagon socket countersunk head screws din 7991 with fine UNF thread, gr 8
