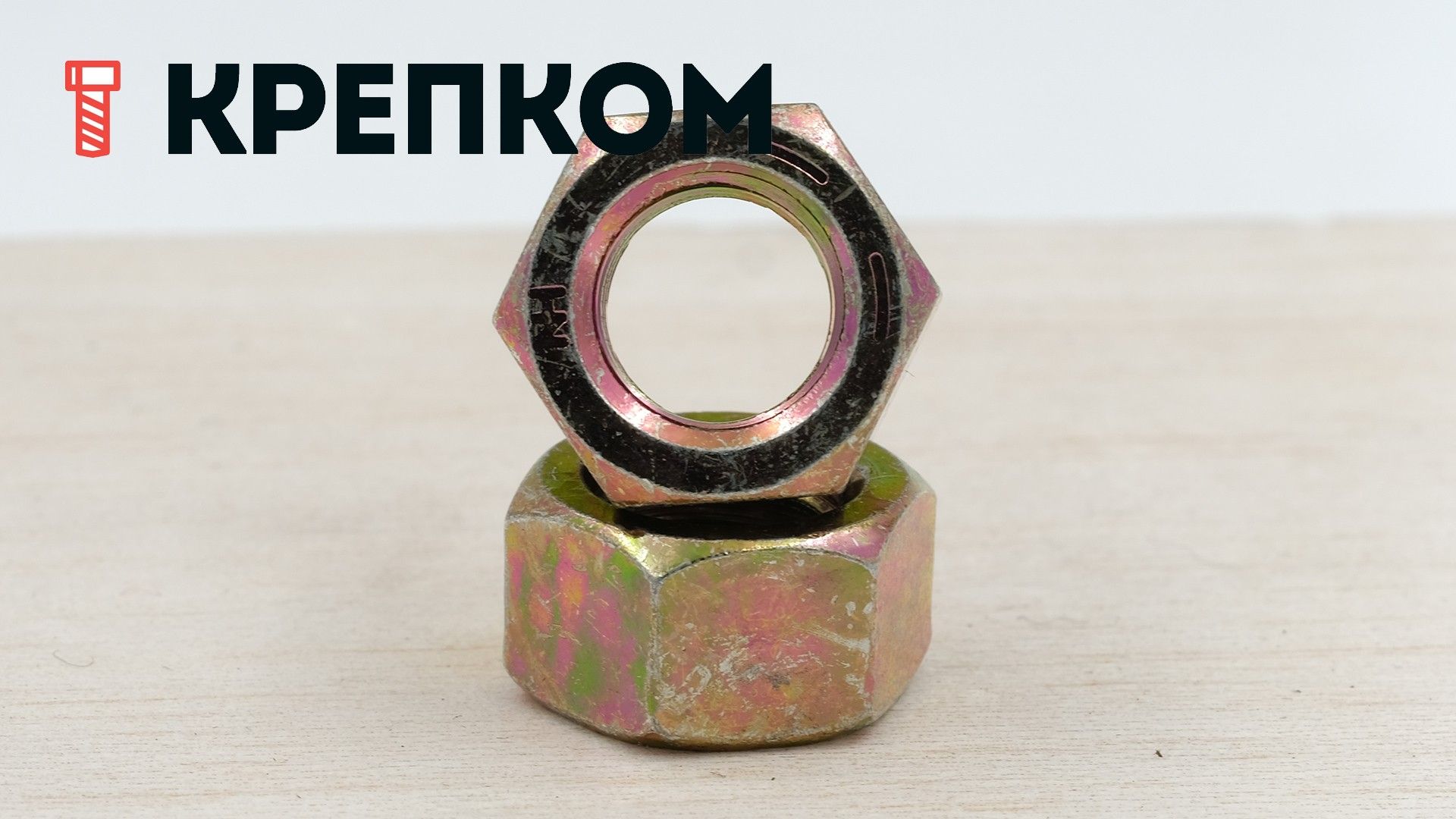

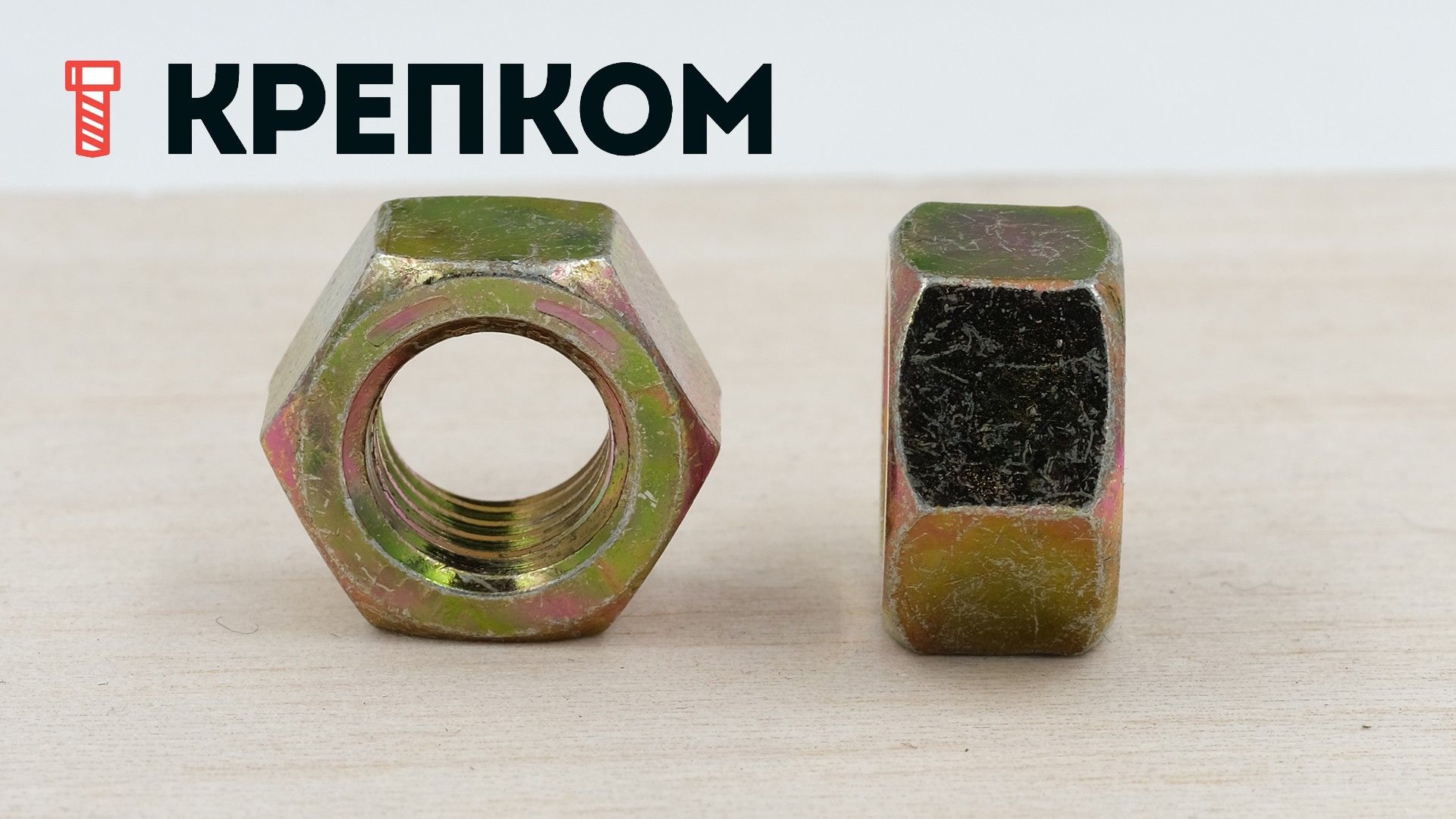

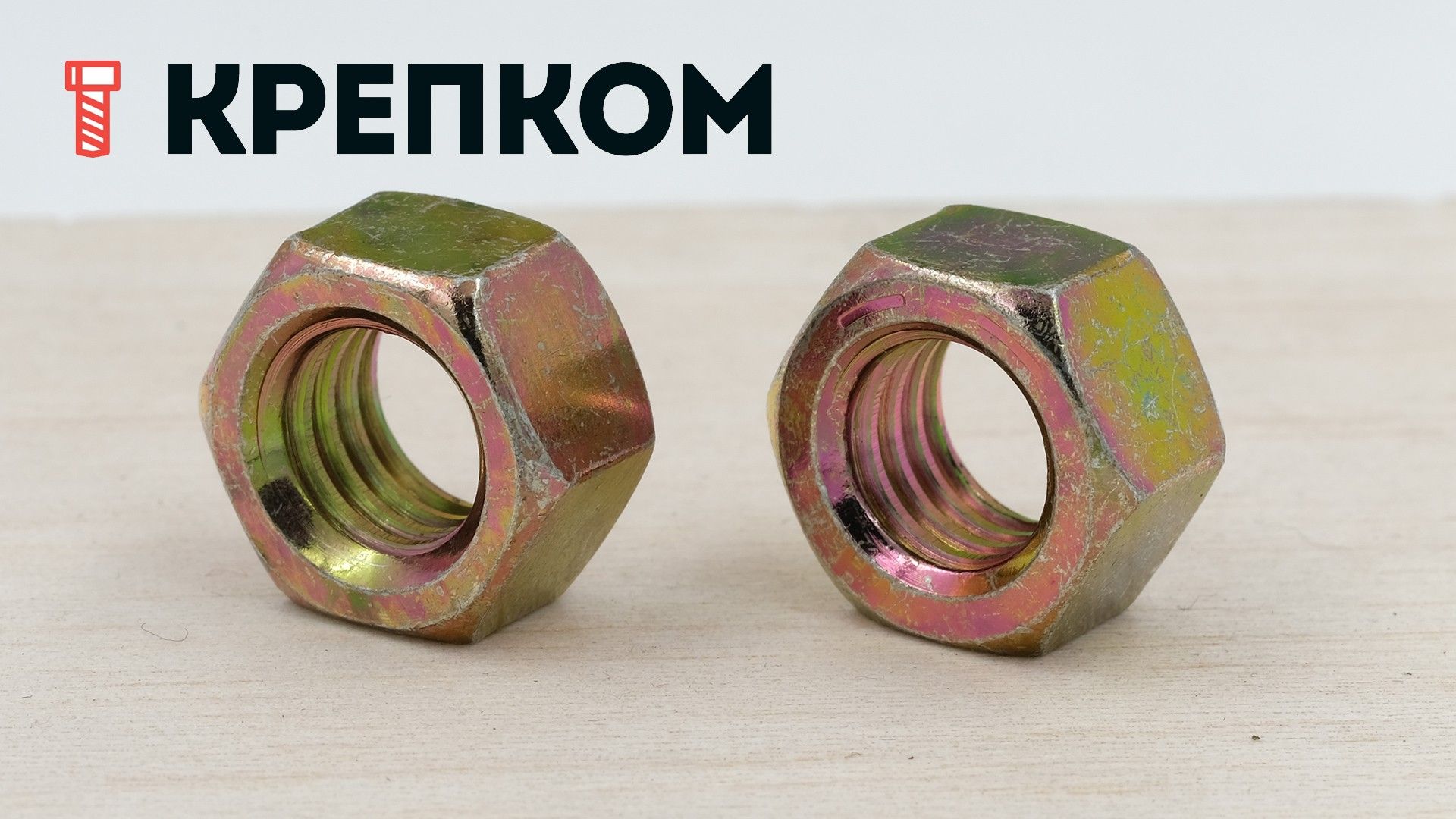

Гайка дюймовая DIN 934 с мелкой резьбой UNF, класс прочности 10 (Grade 8), желтый цинк
Внешний вид товара может отличаться от представленного на изображении
Ваш консультант Владислав
7 (931) 252-46-97- Тип крепежа: высокопрочный, дюймовый, общего назначения.
- Применяется в американском автомобилестроении и машиностроении.
- Стандарт: ASME B18.2.2 (аналоги - DIN 934, ISO 4032).
- Резьба UNF - мелкая, угол при вершине 60° (ANSI/ASME B1.1).
- Большое число ниток на дюйм (шаг) повышает сопротивляемость ослаблению из-за вибрации и тряски.
- Внешний шестигранник для передачи крутящего момента при помощи ключей и торцевых головок дюймовой серии.
- Высококачественная углеродистая сталь, закаленная и отпущенная.
- Цинковое покрытие с желтой пассивацией придает защитно-декоративные свойства.
- Высокий класс прочности: 10 или Grade 8 по SAE J995.
- Номинальный диаметр: от 1/4 до 1 1/2 дюйма
1/4
руб.
5/16
3/8
руб.
7/16
руб.
1/2
руб.
9/16
руб.
5/8
руб.
3/4
руб.
7/8
руб.
1
1 1/8
1 1/4
1 1/2
Гайка с мелкой дюймовой резьбой UNF (~DIN 934) класса прочности 10 применяется в сочетании с болтами и шпильками с соответствующими характеристиками резьбовой части и класса прочности не более 10.9 (предельная нагрузка на растяжение 150.000 psi или 1000 Н/мм²). Повышенные эксплуатационные свойства позволяют использовать ее для создания высоконагруженных соединений при сборке автомобилей, котлов, станков и тяжелой техники. Резьба с мелким шагом дает возможность задействовать большее количество витков, увеличив тем самым площадь контакта резьбовой пары, что исключает люфт и предотвращает раскручивание.
Материал:
Высокопрочная дюймовая гайка изготовлена из среднеуглеродистой стали и покрыта слоем желтого цинка, который обеспечивает умеренную коррозионную стойкость крепежа во влажных и слабоагрессивных средах, эстетичный внешний вид и продлевает срок службы метиза. Способом термической обработки ей придана высокая прочность и температурная стойкость.
Пояснение: профиль американской резьбы UNF аналогичен профилю мелкой метрической, различие состоит в том, что параметры одной читаются в долях дюйма, другой – в миллиметрах. Для перевода размеров из одной системы мер в другую существуют специальные таблицы. Например, гайка дюймовая 1/2" по параметрам близка метрической М12, однако замещать друг друга они не могут.
Метрические аналоги:
- DIN 934 (М1 - М160)
- ISO 4032 (М1,6 - М64)
Размеры:
| Номинальный диаметр, d (дюйм) | Ниток на дюйм | Размер под ключ, AV (дюйм) | Высота, h (дюйм) |
| 1/4 | 28 | 7/16 | 0,226 |
| 5/16 | 24 | 1/2 | 0,273 |
| 3/8 | 24 | 9/16 | 0,337 |
| 7/16 | 20 | 11/16 | 0,385 |
| 1/2 | 20 | 3/4 | 0,448 |
| 9/16 | 18 | 7/8 | 0,498 |
| 5/8 | 18 | 15/16 | 0,559 |
| 3/4 | 16 | 1 1/18 | 0,665 |
| 7/8 | 14 | 1 5/16 | 0,776 |
| 1 | 12 | 1 1/2 | 0,510 |
| 1 1/8 | 12 | 1 11/16 | 0,999 |
| 1 1/4 | 12 | 1 7/8 | 1,094 |
| 1 1/2 | 12 | 2 1/4 | 1,317 |
Характеристики
-
Тип гайкиДюймовая / С мелким шагом
-
DIN934
-
Единицы измеренияшт
-
Тип дюймовой резьбыUNF
-
Класс прочности10
-
МатериалЖелтый цинк
-
Название на упаковке (ориг. название)Hexagon Nuts, UNF thread, gr. 10, zinc yellow
