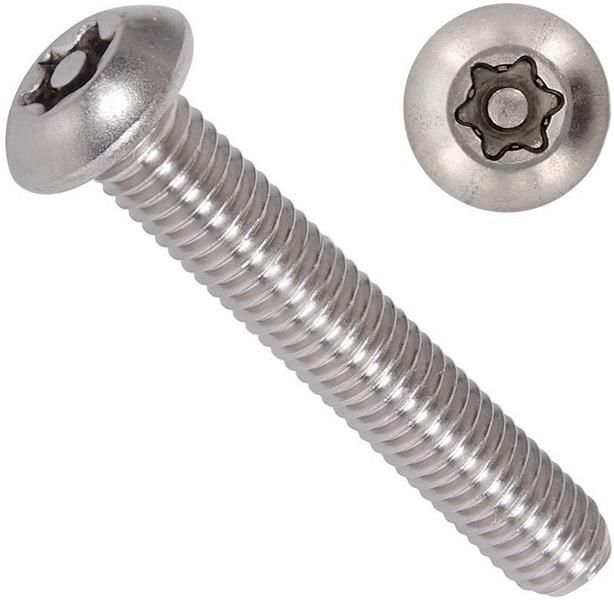

Винт с полукруглой головкой и шлицем TORX-Pin ISO (DIN) 7380, нержавеющая сталь А2
Ваш консультант Анастасия
8 (921) 091-15-13- Для соединения деталей из металла, дерева, пластика.
- Используется в предварительно нарезанных отверстиях, а также с гайками.
- Конструкция и размеры соответствуют стандарту DIN (ISO) 7380.
- Декоративная полукруглая головка при установке выступает над поверхностью.
- Шлиц Torx Pin затрудняет отвинчивание без специального инструмента.
- Полная метрическая резьба, поле допуска 6g, шаг крупный (основной).
- Нержавеющая сталь A2 обеспечивает длительное наружное применение без следов коррозии и окисления.
- Номинальный диаметр: от М3 до М12.
- Длина: от 6 до 70 мм.
руб.
/ штруб.
/ штруб.
/ штруб.
/ штруб.
/ штруб.
/ штруб.
/ штруб.
/ штруб.
/ штруб.
/ штруб.
/ штруб.
/ штруб.
/ штруб.
/ штруб.
/ штруб.
/ штруб.
/ штруб.
/ штруб.
/ штВинт со сферической головкой и антивандальным шлицом Torx Pin произведен в соответствии ISO (DIN) 7380 (арт. R 88113) - антивандальный крепеж из нержавеющей стали А2. Крупная (основная) метрическая резьба покрывает весь стержень, что позволяет надежно скреплять детали со стандартными резьбовыми отверстиями. Применяется для соединения деталей машин, станков, приборов, мебельных и строительных конструкций в местах, где особенно важно защитить оборудование от самостоятельного ремонта и вандализма.
Особенности
Звездообразный шлиц со штырьком в центре - TR под специальную биту Torx-Pin или ключа с отверстием позволяет приложить большое усилие при затяжке и делает невозможным демонтаж при помощи обычного инструмента.
Винт с полукруглой головкой доступен в высоких классах прочности А2-070 и А2-080, но при расчете соединения следует знать, что из-за низкопрофильной шляпки он выдерживает на 20% меньшую нагрузку, чем та, что указана в ISO 3506-1.
Преимущества
Антивандальный винт Torx из нержавейки способен работать в условиях больших нагрузок, прекрасно противостоит коррозии во влажной среде, устойчив к высоким перепадам температур, нетоксичен, немагнитен.
Аналоги ISO (DIN) 7380-1 с внутренним шестигранником:
- ГОСТ ISO 7380-1-2014
- ГОСТ 28963-91
Размеры
| Диаметр резьбы D | M3 | M4 | M5 | M6 | M8 | M10 | M12 | |
| Диаметр головки dk | 5,7 | 7,6 | 9,5 | 10,5 | 14 | 17,5 | 21 | |
| Высота головки К | 1,65 | 2,2 | 2,75 | 3,3 | 4,4 | 5,5 | 6,6 | |
| Шлиц Torx-pin | T10 | T20 | T25 | T30 | T40 | T50 | T50 | |
| Длина L | min | 5 | 6 | 6 | 6 | 8 | 12 | 14 |
| max | 25 | 40 | 45 | 60 | 60 | 60 | 60 | |
В наличии есть винты DIN 7380
- из нержавеющей стали А2 и А4;
- высокопрочные без покрытия (черные), класса прочности 10.9 и 12.9;
- оцинкованные;
- дюймовые с резьбой UNF.
Характеристики
-
DIN7380
-
Единицы измеренияшт
-
ШлицTORX (T, Tx)
-
Форма головкиПолукруглая
-
МатериалНержавеющая сталь А2
-
Название на упаковке (ориг. название)Torx socket button head screws with center pin
