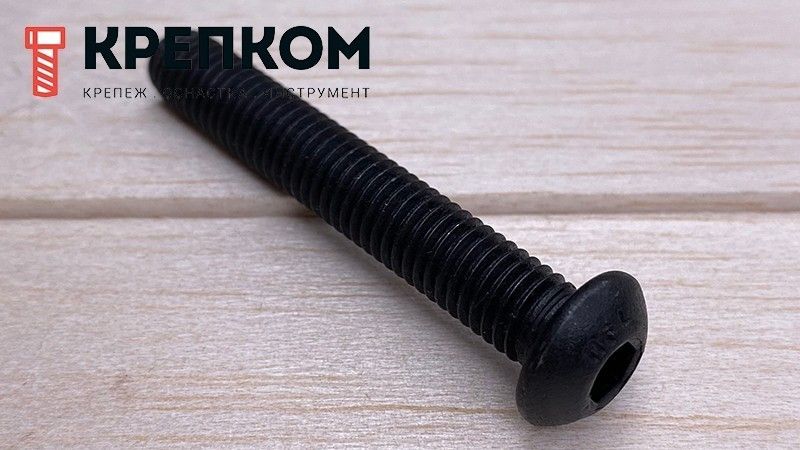

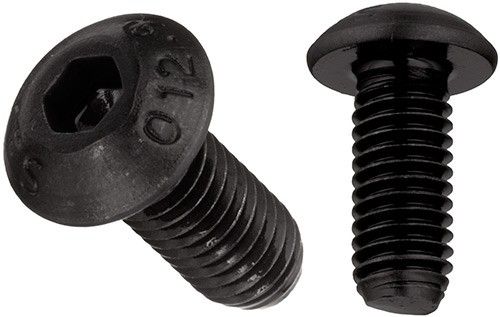

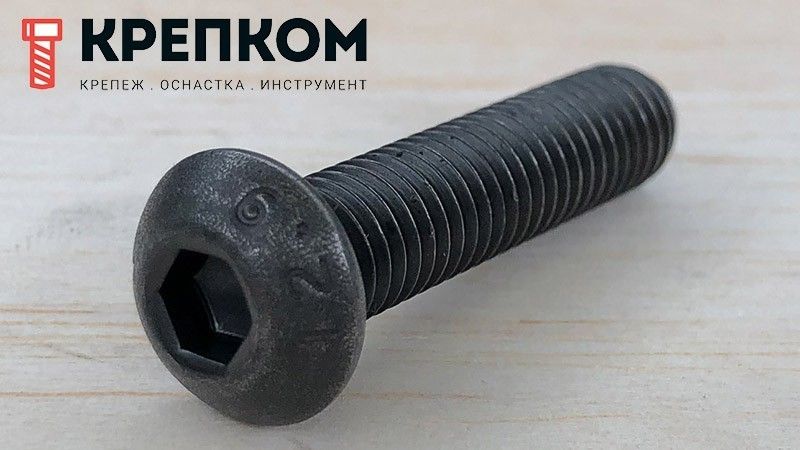

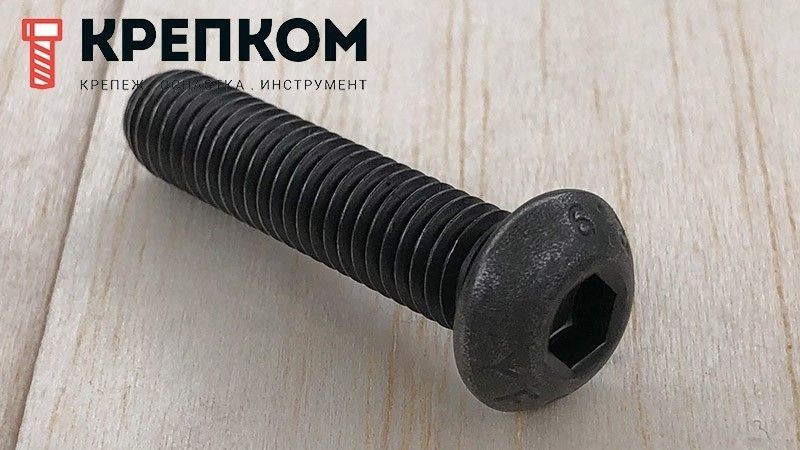

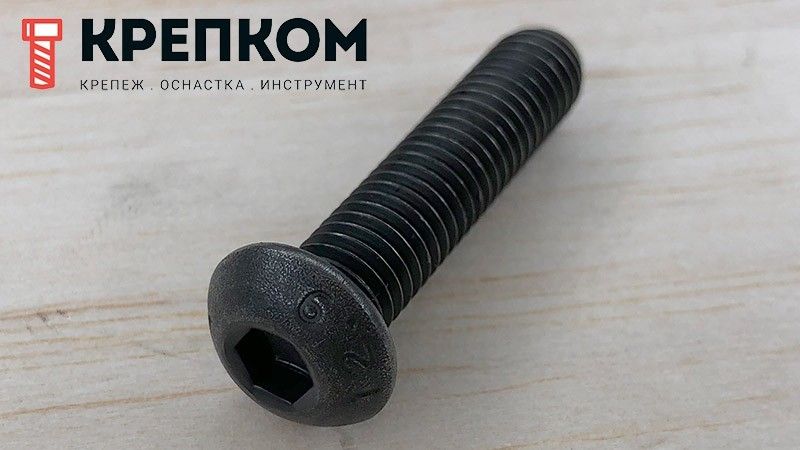

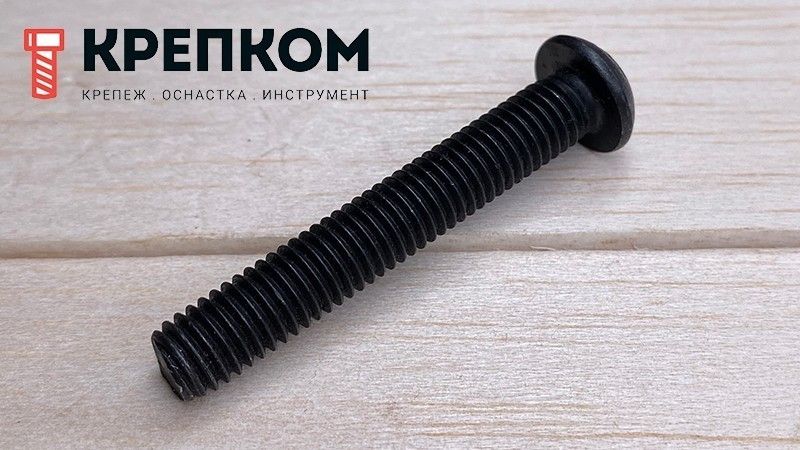

Винт с полукруглой головкой и внутренним шестигранником ISO (DIN) 7380, класс прочности 12.9
Ваш консультант Владимир
7 (931) 348-45-86- Высокопрочный крепеж для повышенных нагрузок и ответственных креплений.
- Закаленная углеродистая сталь класса прочности 12.9.
- Черненый (оксидированный) в результате термической обработки.
- Форма и размеры согласно ISO (DIN) 7380, исполнение – 1.
- Метрическая резьба, поле допуска 6g, шаг крупный (основной).
- Полукруглая головка для плотного прижатия материала без его деформации.

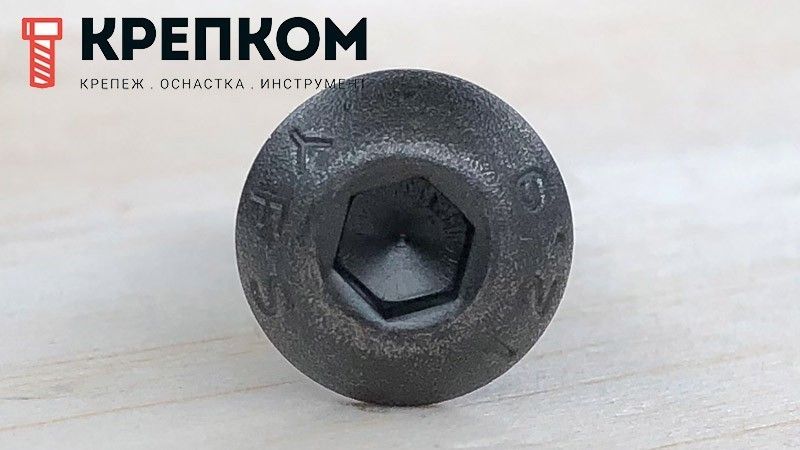

- Внутренний шестигранник для затяжки с большим усилием.
- Из-за геометрии головы рекомендуется нагружать на 80% от значений указанных в ISO 898-1.
- Номинальный размер: М3 - М16
- Длина стержня: 6 - 90 мм
3
6
0,5
руб.
3
8
0,5
руб.
3
12
0,5
руб.
3
14
0,5
руб.
4
6
0,7
руб.
4
10
0,7
руб.
4
12
0,7
руб.
4
16
0,7
руб.
5
8
0,8
руб.
5
16
0,8
руб.
5
20
0,8
руб.
5
25
0,8
руб.
6
12
1
руб.
6
20
1
руб.
6
25
1
руб.
6
30
1
руб.
8
35
1,25
руб.
Винт (болт) под шестигранник с полукруглой головкой ISO 7380 (DIN 7380) – высокопрочный крепеж из углеродистой закаленной стали класса прочности 12.9, без покрытия или оксидированный. Он имеет метрическую накатанную резьбу по всей длине шпильки, точность исполнения высокая и соответствует классу А. Главная особенность винта полусферы – углубление шестигранной формы под привод для лучшей передачи затягивающего усилия, без выскальзывания инструмента и разрушения пазов шлица. Форма головы способствует оптимальному прижиму прикрепляемого материала, без деформирования его поверхности.
Соединение образует путем ввинчивания в резьбовое отверстие в теле сопрягаемых деталей, реже при помощи гайки. Устанавливается при помощи Г-образного ключа, отвертки с шестигранным наконечником или электроинструмента с насадкой HEX. Эти инструменты позволяют достичь требуемого момента затяжки. Для повышения надежности крепления может использоваться с гайками, контргайками, плоскими и стопорными шайбами.
Механические свойства:
- Граница прочности - 1200-1220 МПа
- Граница текучести - 1080-1100 МПа
- Твердость по Бринеллю - 366-414 HB
(!) Следует учесть, что геометрия головки винта ISO (DIN) 7380 понижает его нагрузочную способность на 20% по сравнению с изделиями с полноразмерной шестигранной или цилиндрической формой головы. Значения уменьшенной разрушающей нагрузки указаны в PDF-документе, табл. 3.
Применение
Высокопрочный винт 12.9 черный каленый используется в конструкциях с повышенными требованиями к прочности винтового соединения к сдвиговым напряжениям. Широко применяется в различных сферах, включая, строительство, приборостроение, производство станков, машин, техники, промышленного оборудования. Подходит для скрепления пакета деталей или крепления их к несущему металлическому основанию.
Аналоги ISO (DIN) 7380:
- ГОСТ ISO 7380-1-2014
- ГОСТ 28963-91
Размеры:
| Диаметр резьбы, D | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M16 | |
|
Диаметр головки, DK |
5,7 | 7,6 | 9,5 | 10,5 | 14 | 17,5 | 21 | 28 | |
|
Высота головки, K |
1,65 | 2,2 | 2,75 | 3,3 | 4,4 | 5,5 | 6,6 | 8,8 | |
|
Размер под ключ, SW |
2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | |
| Длина, L | min | 5 | 6 | 6 | 6 | 8 | 12 | 14 | 20 |
| max | 25 | 40 | 45 | 60 | 60 | 60 | 60 | 60 | |
А также в наличии есть винты DIN 7380:
- из нержавеющей стали А2 и А4;
- высокопрочные без покрытия (черные), класса прочности 10.9;
- оцинкованные;
- дюймовые с резьбой UNF;
- антивандальные со шлицем Torx-Pin.
