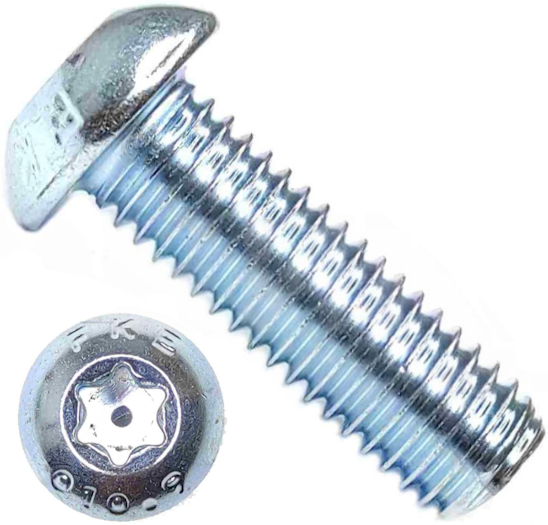

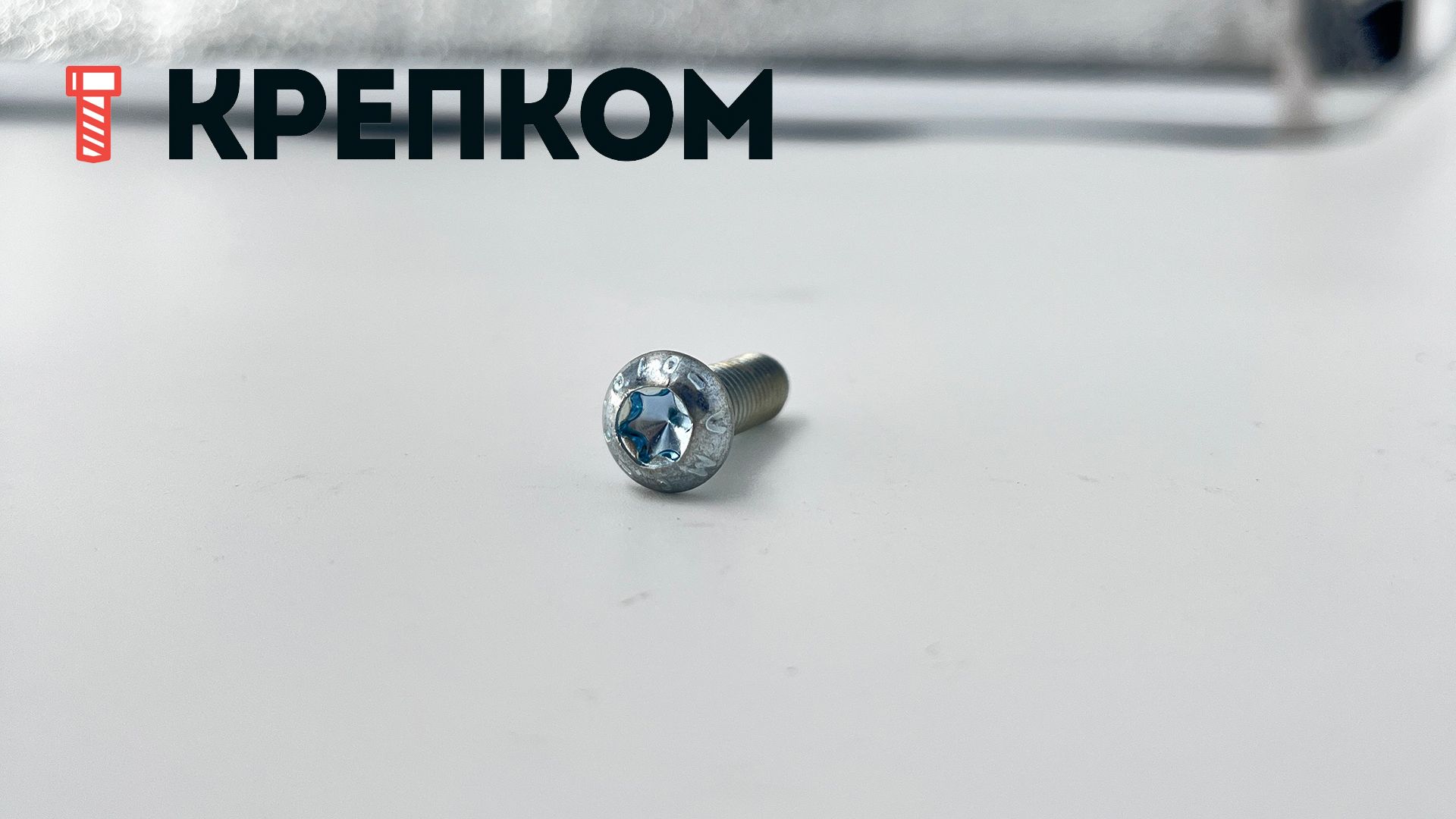

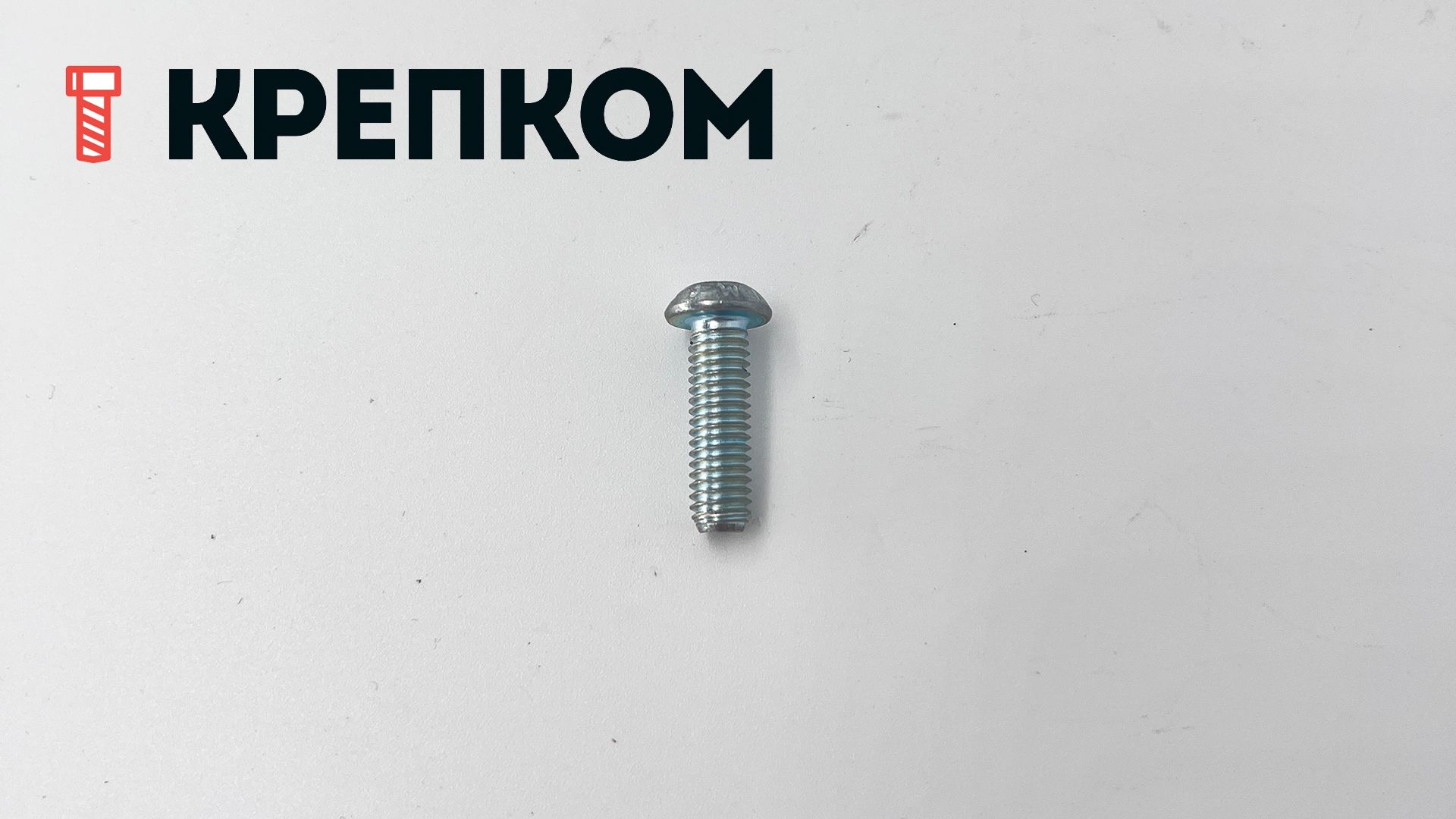

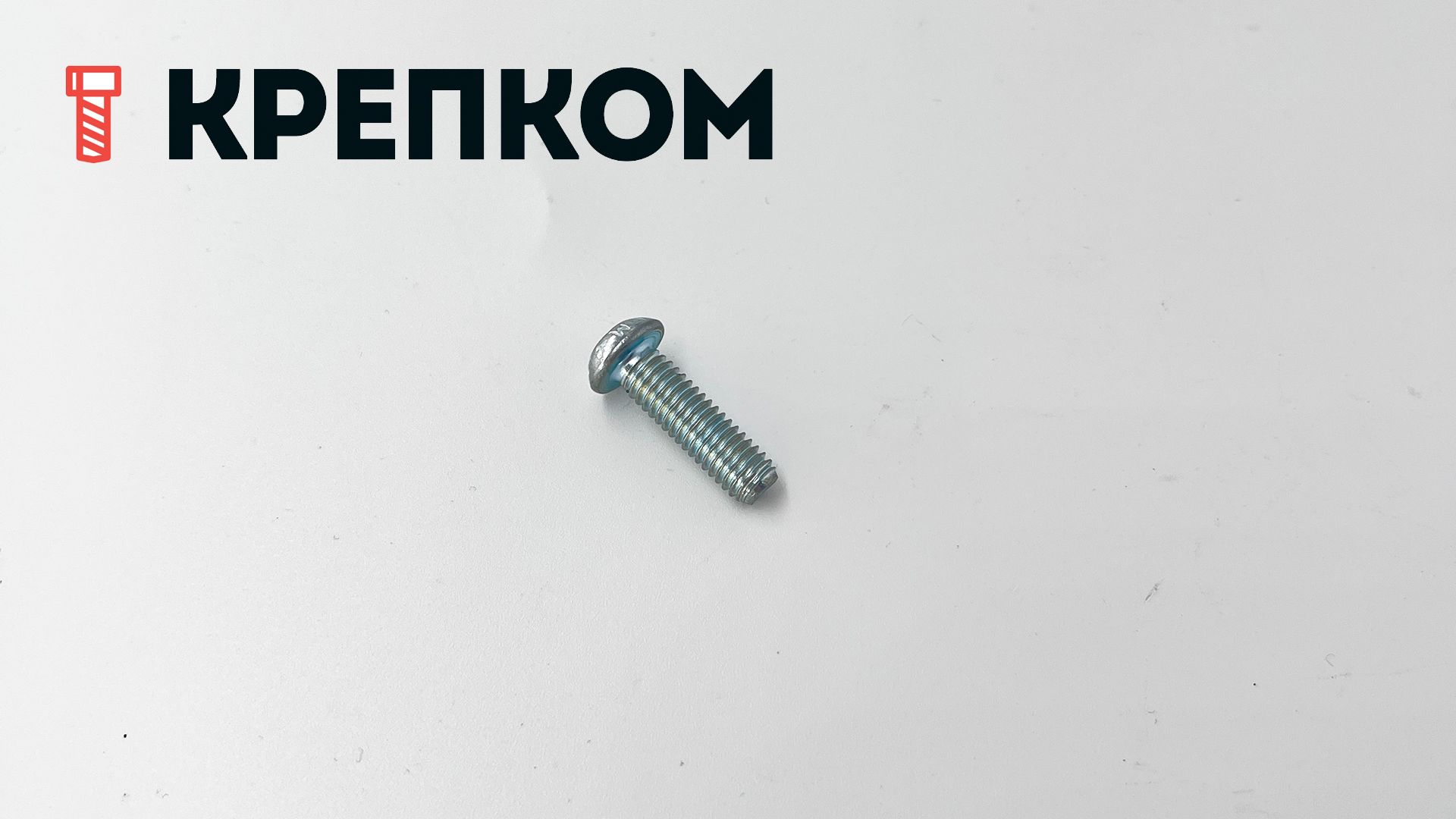

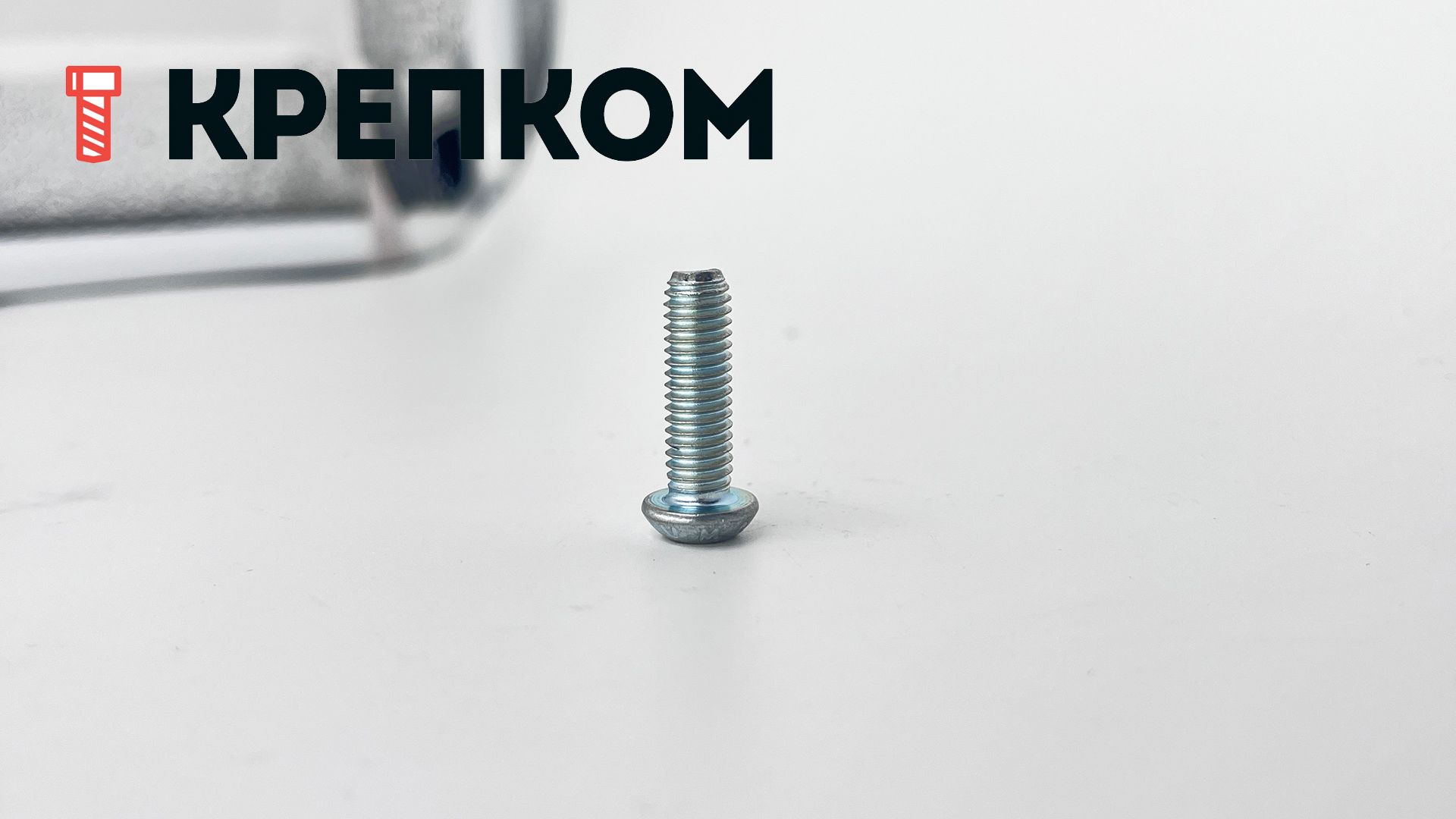

Винт с полукруглой головкой и шлицем TORX ISO (DIN) 7380, высокопрочный 10.9, оцинкованная сталь
Код товара: WN00092886
Ваш консультант Анастасия
7 (921) 091-15-13- Высокопрочный крепёж для винтового соединения деталей машин, оборудования, приборов, агрегатов, металлоконструкций.
- Соединение образует путём ввинчивания в резьбовое отверстие в теле металлических компонентов, реже при помощи гайки.
- Стандарт: ISO (DIN) 7380, исполнение – 1.
- Метрическая резьба, поле допуска 6g, шаг крупный (основной).
- Полукруглая головка со шлицем Torx для затяжки с большим усилием.
- Из-за геометрии головки рекомендуется нагружать винты на 80% от значений указанных в ISO 898-1.
- Закалённая углеродистая сталь класса прочности 10.9.
- Гальваническое цинковое покрытие для придания коррозионной стойкости.
- Диаметр: от М2 до М10.
- Длина стержня: от 4 до 100 мм.
Вариации товара
Сталь 10.9 Шестигранник (HEX)
А2 TORX-Pin (со штырьком)
А4 Шестигранник (HEX)
Сталь 10.9 Шестигранник (HEX)
Сталь 12.9 Шестигранник (HEX)
А2 Шестигранник (HEX)
Цинк 10.9 Шестигранник (HEX)
А2 TORX
Титан Шестигранник (HEX)
А4 TORX
Цинк 8.8 Шестигранник (HEX)
Сталь 10.9 Шестигранник (HEX)
А2 Шестигранник (HEX)
А2 Шестигранник (HEX)
Код товара
Диаметр (мм)
Длина (мм)
Шаг резьбы (мм)
Наличие
Цена
Фасовка
Количество
Код товара
Диаметр (мм)
Длина (мм)
Шаг резьбы (мм)
Наличие
Цена
Фасовка
Количество
Винт М6х16 T30 с полукруглой головкой DIN 7380, высокопрочный 10.9, оцинкованная сталь
Диаметр (мм)
6
Длина (мм)
16
Шаг резьбы (мм)
1
Диаметр (мм)
6
6
Длина (мм)
16
16
Шаг резьбы (мм)
1
1
5073
шт
23
руб.
1 шт
Винт М8х80 T40 с полукруглой головкой DIN 7380, высокопрочный 10.9, оцинкованная сталь
Диаметр (мм)
8
Длина (мм)
80
Шаг резьбы (мм)
1,25
Диаметр (мм)
8
8
Длина (мм)
80
80
Шаг резьбы (мм)
1,25
1,25
186
шт
177
руб.
1 шт
Винт М8х35 T40 с полукруглой головкой DIN 7380, высокопрочный 10.9, оцинкованная сталь
Диаметр (мм)
8
Длина (мм)
35
Шаг резьбы (мм)
1,25
Диаметр (мм)
8
8
Длина (мм)
35
35
Шаг резьбы (мм)
1,25
1,25
180
шт
76
руб.
1 шт
Винт М8х30 T40 с полукруглой головкой DIN 7380, высокопрочный 10.9, оцинкованная сталь
Диаметр (мм)
8
Длина (мм)
30
Шаг резьбы (мм)
1,25
Диаметр (мм)
8
8
Длина (мм)
30
30
Шаг резьбы (мм)
1,25
1,25
400
шт
61
руб.
1 шт
Винт М8х16 T40 с полукруглой головкой DIN 7380, высокопрочный 10.9, оцинкованная сталь
Диаметр (мм)
8
Длина (мм)
16
Шаг резьбы (мм)
1,25
Диаметр (мм)
8
8
Длина (мм)
16
16
Шаг резьбы (мм)
1,25
1,25
196
шт
41
руб.
1 шт
Винт М8х12 T40 с полукруглой головкой DIN 7380, высокопрочный 10.9, оцинкованная сталь
Диаметр (мм)
8
Длина (мм)
12
Шаг резьбы (мм)
1,25
Диаметр (мм)
8
8
Длина (мм)
12
12
Шаг резьбы (мм)
1,25
1,25
380
шт
56
руб.
1 шт
Винт М8х25 T40 с полукруглой головкой DIN 7380, высокопрочный 10.9, оцинкованная сталь
Диаметр (мм)
8
Длина (мм)
25
Шаг резьбы (мм)
1,25
Диаметр (мм)
8
8
Длина (мм)
25
25
Шаг резьбы (мм)
1,25
1,25
384500
шт
10
руб.
1 шт
Винт М8х20 T40 с полукруглой головкой DIN 7380, высокопрочный 10.9, оцинкованная сталь
Диаметр (мм)
8
Длина (мм)
20
Шаг резьбы (мм)
1,25
Диаметр (мм)
8
8
Длина (мм)
20
20
Шаг резьбы (мм)
1,25
1,25
362254
шт
9
руб.
1 шт
Винт М6х20 T30 с полукруглой головкой DIN 7380, высокопрочный 10.9, оцинкованная сталь
Диаметр (мм)
6
Длина (мм)
20
Шаг резьбы (мм)
1
Диаметр (мм)
6
6
Длина (мм)
20
20
Шаг резьбы (мм)
1
1
3369
шт
32
руб.
1 шт
Винт М5х35 T25 с полукруглой головкой DIN 7380, высокопрочный 10.9, оцинкованная сталь
Диаметр (мм)
5
Длина (мм)
35
Шаг резьбы (мм)
0,8
Диаметр (мм)
5
5
Длина (мм)
35
35
Шаг резьбы (мм)
0,8
0,8
124
шт
19
руб.
1 шт
Винт М5х25 T25 с полукруглой головкой DIN 7380, высокопрочный 10.9, оцинкованная сталь
Диаметр (мм)
5
Длина (мм)
25
Шаг резьбы (мм)
0,8
Диаметр (мм)
5
5
Длина (мм)
25
25
Шаг резьбы (мм)
0,8
0,8
670
шт
14
руб.
1 шт
Винт М5х20 T25 с полукруглой головкой DIN 7380, высокопрочный 10.9, оцинкованная сталь
Диаметр (мм)
5
Длина (мм)
20
Шаг резьбы (мм)
0,8
Диаметр (мм)
5
5
Длина (мм)
20
20
Шаг резьбы (мм)
0,8
0,8
203
шт
13
руб.
1 шт
Винт М5х12 T25 с полукруглой головкой DIN 7380, высокопрочный 10.9, оцинкованная сталь
Диаметр (мм)
5
Длина (мм)
12
Шаг резьбы (мм)
0,8
Диаметр (мм)
5
5
Длина (мм)
12
12
Шаг резьбы (мм)
0,8
0,8
600
шт
19
руб.
1 шт
Винт М5х8 T25 с полукруглой головкой DIN 7380, высокопрочный 10.9, оцинкованная сталь
Диаметр (мм)
5
Длина (мм)
8
Шаг резьбы (мм)
0,8
Диаметр (мм)
5
5
Длина (мм)
8
8
Шаг резьбы (мм)
0,8
0,8
386
шт
9
руб.
1 шт
Винт М4х20 T20 с полукруглой головкой DIN 7380, высокопрочный 10.9, оцинкованная сталь
Диаметр (мм)
4
Длина (мм)
20
Шаг резьбы (мм)
0,7
Диаметр (мм)
4
4
Длина (мм)
20
20
Шаг резьбы (мм)
0,7
0,7
1040
шт
24
руб.
1 шт
Винт М4х16 T20 с полукруглой головкой DIN 7380, высокопрочный 10.9, оцинкованная сталь
Диаметр (мм)
4
Длина (мм)
16
Шаг резьбы (мм)
0,7
Диаметр (мм)
4
4
Длина (мм)
16
16
Шаг резьбы (мм)
0,7
0,7
510
шт
41
руб.
1 шт
Винт М4х12 T20 с полукруглой головкой DIN 7380, высокопрочный 10.9, оцинкованная сталь
Диаметр (мм)
4
Длина (мм)
12
Шаг резьбы (мм)
0,7
Диаметр (мм)
4
4
Длина (мм)
12
12
Шаг резьбы (мм)
0,7
0,7
735
шт
14
руб.
1 шт
Винт М4х10 T20 с полукруглой головкой DIN 7380, высокопрочный 10.9, оцинкованная сталь
Диаметр (мм)
4
Длина (мм)
10
Шаг резьбы (мм)
0,7
Диаметр (мм)
4
4
Длина (мм)
10
10
Шаг резьбы (мм)
0,7
0,7
265
шт
20
руб.
1 шт
Винт М4х6 T20 с полукруглой головкой DIN 7380, высокопрочный 10.9, оцинкованная сталь
Диаметр (мм)
4
Длина (мм)
6
Шаг резьбы (мм)
0,7
Диаметр (мм)
4
4
Длина (мм)
6
6
Шаг резьбы (мм)
0,7
0,7
525
шт
20
руб.
1 шт
Винт М4х8 T20 с полукруглой головкой DIN 7380, высокопрочный 10.9, оцинкованная сталь
Диаметр (мм)
4
Длина (мм)
8
Шаг резьбы (мм)
0,7
Диаметр (мм)
4
4
Длина (мм)
8
8
Шаг резьбы (мм)
0,7
0,7
841
шт
31
руб.
1 шт
Винт М3х10 T10 с полукруглой головкой DIN 7380, высокопрочный 10.9, оцинкованная сталь
Диаметр (мм)
3
Длина (мм)
10
Шаг резьбы (мм)
0,5
Диаметр (мм)
3
3
Длина (мм)
10
10
Шаг резьбы (мм)
0,5
0,5
339
шт
15
руб.
1 шт
Винт с полукруглой головкой и шлицем Torx DIN (ISO) 7380 - это крепёж повышенной прочности из закалённой высокоуглеродистой стали с цинковым покрытием, который используется в винтовых соединениях, подвергающихся большим сдвиговым напряжениям. Расчётная предельная нагрузка на разрыв – 1000 Н/мм² или 100 кГс/ мм² и предел текучести – 900 Н/мм² или 90 кГс/ мм². Его стержень полностью покрыт метрической резьбой высокого класса точности. Главная особенность состоит в приводе Torx (звездочка), который позволяет увеличить момент затяжки до максимально допустимого значения.
Следует учесть тот факт, что винты ISO (DIN) 7380 имеют пониженную на 20% нагрузочную способность по сравнению с изделиями с полноразмерной шестигранной или цилиндрической формой головы. Значения уменьшенной разрушающей нагрузки указаны в PDF-документе, табл. 3.
Назначение
Винт полусфера со шлицем звездочка DIN 7380 решает задачи по креплению различных листовых материалов и деталей к основанию из металла. Широкая опорная поверхность головы-полусферы способствует лучшему прижатию прикрепляемого элемента. Монтируется в отверстии с нарезанной резьбой, дополнительно может свинчиваться с гайкой и комплектоваться шайбами.
Сфера применения
Высокопрочный винт 10.9 с полусферической головкой и шлицем Torx применяется при сборке станочного оборудования, техники, механизмов, корпусов и различных металлоконструкций. Его используют в инструментальной промышленности, мебельном производстве, приборо- и машиностроении.
Аналоги ISO (DIN) 7380:
- ГОСТ ISO 7380-1-2014
- ГОСТ 28963-91
Размеры
| Диаметр резьбы, D | M2* | M2,5* | M3 | M4 | M5 | M6 | M8 | M10 | |
| Диаметр головки, DK | 3,8 | 4,8 | 5,7 | 7,6 | 9,5 | 10,5 | 14 | 17,5 | |
| Высота головки, K | 1,1 | 1,375 | 1,65 | 2,2 | 2,75 | 3,3 | 4,4 | 5,5 | |
| Размер шлица, TORX | T6 | Т8 | Т10 | Т20 | Т25 | Т30 | Т40 | Т50 | |
| Длина, L | min | 8 | 4 | 5 | 6 | 6 | 6 | 8 | 12 |
| max | 8 | 4 | 35 | 40 | 45 | 60 | 60 | 60 | |
*Данный диаметр нестандартен. При заказе уточняйте размеры DK и K.
Характеристики
-
DIN7380
-
ГОСТ28963-91
-
ISO7380-1
-
Единицы измеренияшт
-
ШлицTORX
-
Форма головкиПолукруглая
-
Размер шага резьбыКрупный (обычный)
-
Класс прочности10.9
-
МатериалОцинкованная сталь
-
Название на упаковке (ориг. название)Hexagon socket button head screws TORX
* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара.
