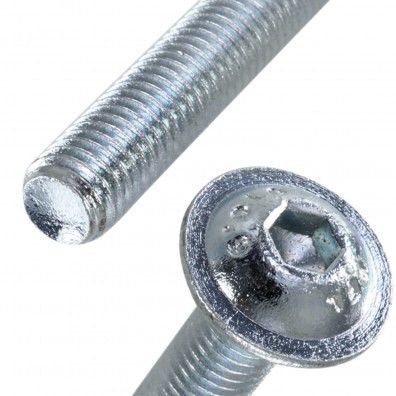

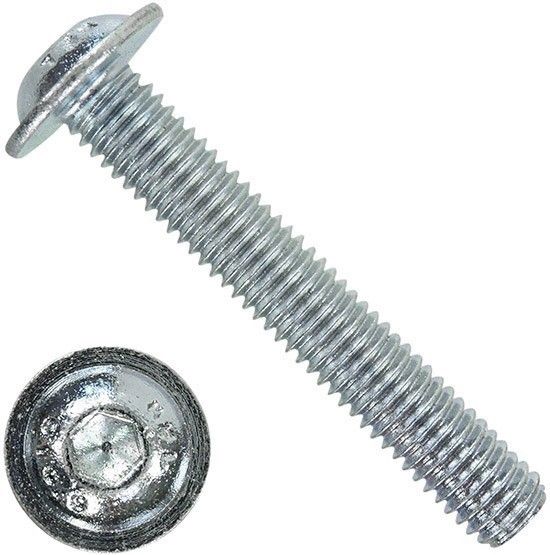

Винт с полукруглой головкой с фланцем и внутренним шестигранником ISO (DIN) 7380-2, класс прочности 10.9, оцинкованная сталь
Код товара: WN00094540
Внешний вид товара может отличаться от представленного на изображении
- Высокопрочный крепеж для повышенных нагрузок и ответственных креплений.
- Ввинчивается в приемную резьбу в теле соединяемых деталей, может использоваться с гайкой.
- Стандарт: ISO (DIN) 7380, исполнение – 2.
- Класс прочности 10.9 (предельная нагрузка на разрыв – 100 кГс/ мм², предел текучести – 90 кГс/ мм²).
- Цинковое покрытие придает антикоррозийные и декоративные свойства.
- Метрическая резьба от М3 до М16, класс точности - А, поле допуска - 6g, шаг - крупный (основной).
- Полукруглая головка с фланцем для защиты тонколистовых металлов и мягких материалов от продавливания.
- Внутренний шестигранник для приложения максимально допустимого момента затяжки.
- Установочный инструмент: имбусовый ключ или шуруповерт с насадкой HEX.
Код товара
Диаметр (мм)
Длина (мм)
Шаг резьбы (мм)
Наличие
Цена
Фасовка
Количество
Код товара
Диаметр (мм)
Длина (мм)
Шаг резьбы (мм)
Наличие
Цена
Фасовка
Количество
Винт М3х6 с полукруглой головкой и фланцем DIN 7380-2, класс прочности 10.9, оцинкованная сталь
Диаметр (мм)
3
Длина (мм)
6
Шаг резьбы (мм)
0,5
Диаметр (мм)
3
3
Длина (мм)
6
6
Шаг резьбы (мм)
0,5
0,5
69667
шт
3
руб.
1 шт
Винт М3х8 с полукруглой головкой и фланцем DIN 7380-2, класс прочности 10.9, оцинкованная сталь
Диаметр (мм)
3
Длина (мм)
8
Шаг резьбы (мм)
0,5
Диаметр (мм)
3
3
Длина (мм)
8
8
Шаг резьбы (мм)
0,5
0,5
103099
шт
3
руб.
1 шт
Винт М3х10 с полукруглой головкой и фланцем DIN 7380-2, класс прочности 10.9, оцинкованная сталь
Диаметр (мм)
3
Длина (мм)
10
Шаг резьбы (мм)
0,5
Диаметр (мм)
3
3
Длина (мм)
10
10
Шаг резьбы (мм)
0,5
0,5
247723
шт
3
руб.
1 шт
Винт М3х12 с полукруглой головкой и фланцем DIN 7380-2, класс прочности 10.9, оцинкованная сталь
Диаметр (мм)
3
Длина (мм)
12
Шаг резьбы (мм)
0,5
Диаметр (мм)
3
3
Длина (мм)
12
12
Шаг резьбы (мм)
0,5
0,5
183387
шт
3
руб.
1 шт
Винт М3х16 с полукруглой головкой и фланцем DIN 7380-2, класс прочности 10.9, оцинкованная сталь
Диаметр (мм)
3
Длина (мм)
16
Шаг резьбы (мм)
0,5
Диаметр (мм)
3
3
Длина (мм)
16
16
Шаг резьбы (мм)
0,5
0,5
10660
шт
5
руб.
1 шт
Винт М4х6 с полукруглой головкой и фланцем DIN 7380-2, класс прочности 10.9, оцинкованная сталь
Диаметр (мм)
4
Длина (мм)
6
Шаг резьбы (мм)
0,7
Диаметр (мм)
4
4
Длина (мм)
6
6
Шаг резьбы (мм)
0,7
0,7
60307
шт
4
руб.
1 шт
Винт М4х8 с полукруглой головкой и фланцем DIN 7380-2, класс прочности 10.9, оцинкованная сталь
Диаметр (мм)
4
Длина (мм)
8
Шаг резьбы (мм)
0,7
Диаметр (мм)
4
4
Длина (мм)
8
8
Шаг резьбы (мм)
0,7
0,7
29305
шт
5
руб.
1 шт
Винт М4х10 с полукруглой головкой и фланцем DIN 7380-2, класс прочности 10.9, оцинкованная сталь
Диаметр (мм)
4
Длина (мм)
10
Шаг резьбы (мм)
0,7
Диаметр (мм)
4
4
Длина (мм)
10
10
Шаг резьбы (мм)
0,7
0,7
40750
шт
Цена обновляется
1 шт
Винт М4х12 с полукруглой головкой и фланцем DIN 7380-2, класс прочности 10.9, оцинкованная сталь
Диаметр (мм)
4
Длина (мм)
12
Шаг резьбы (мм)
0,7
Диаметр (мм)
4
4
Длина (мм)
12
12
Шаг резьбы (мм)
0,7
0,7
164231
шт
6
руб.
1 шт
Винт М4х14 с полукруглой головкой и фланцем DIN 7380-2, класс прочности 10.9, оцинкованная сталь
Диаметр (мм)
4
Длина (мм)
14
Шаг резьбы (мм)
0,7
Диаметр (мм)
4
4
Длина (мм)
14
14
Шаг резьбы (мм)
0,7
0,7
1
шт
Цена обновляется
1 шт
Винт М4х16 с полукруглой головкой и фланцем DIN 7380-2, класс прочности 10.9, оцинкованная сталь
Диаметр (мм)
4
Длина (мм)
16
Шаг резьбы (мм)
0,7
Диаметр (мм)
4
4
Длина (мм)
16
16
Шаг резьбы (мм)
0,7
0,7
24974
шт
6
руб.
1 шт
Винт М4х20 с полукруглой головкой и фланцем DIN 7380-2, класс прочности 10.9, оцинкованная сталь
Диаметр (мм)
4
Длина (мм)
20
Шаг резьбы (мм)
0,7
Диаметр (мм)
4
4
Длина (мм)
20
20
Шаг резьбы (мм)
0,7
0,7
92413
шт
18
руб.
1 шт
Винт М4х25 с полукруглой головкой и фланцем DIN 7380-2, класс прочности 10.9, оцинкованная сталь
Диаметр (мм)
4
Длина (мм)
25
Шаг резьбы (мм)
0,7
Диаметр (мм)
4
4
Длина (мм)
25
25
Шаг резьбы (мм)
0,7
0,7
480
шт
20
руб.
1 шт
Винт М4х30 с полукруглой головкой и фланцем DIN 7380-2, класс прочности 10.9, оцинкованная сталь
Диаметр (мм)
4
Длина (мм)
30
Шаг резьбы (мм)
0,7
Диаметр (мм)
4
4
Длина (мм)
30
30
Шаг резьбы (мм)
0,7
0,7
56
шт
20
руб.
1 шт
Винт М5х14 с полукруглой головкой и фланцем DIN 7380-2, класс прочности 10.9, оцинкованная сталь
Диаметр (мм)
5
Длина (мм)
14
Шаг резьбы (мм)
0,8
Диаметр (мм)
5
5
Длина (мм)
14
14
Шаг резьбы (мм)
0,8
0,8
17000
шт
6
руб.
1 шт
Винт М5х6 с полукруглой головкой и фланцем DIN 7380-2, класс прочности 10.9, оцинкованная сталь
Диаметр (мм)
5
Длина (мм)
6
Шаг резьбы (мм)
0,8
Диаметр (мм)
5
5
Длина (мм)
6
6
Шаг резьбы (мм)
0,8
0,8
132
шт
10
руб.
1 шт
Винт М5х8 с полукруглой головкой и фланцем DIN 7380-2, класс прочности 10.9, оцинкованная сталь
Диаметр (мм)
5
Длина (мм)
8
Шаг резьбы (мм)
0,8
Диаметр (мм)
5
5
Длина (мм)
8
8
Шаг резьбы (мм)
0,8
0,8
13221
шт
6
руб.
1 шт
Винт М5х10 с полукруглой головкой и фланцем DIN 7380-2, класс прочности 10.9, оцинкованная сталь
Диаметр (мм)
5
Длина (мм)
10
Шаг резьбы (мм)
0,8
Диаметр (мм)
5
5
Длина (мм)
10
10
Шаг резьбы (мм)
0,8
0,8
440213
шт
6
руб.
1 шт
Винт М5х12 с полукруглой головкой и фланцем DIN 7380-2, класс прочности 10.9, оцинкованная сталь
Диаметр (мм)
5
Длина (мм)
12
Шаг резьбы (мм)
0,8
Диаметр (мм)
5
5
Длина (мм)
12
12
Шаг резьбы (мм)
0,8
0,8
1057885
шт
10
руб.
1 шт
Винт М5х16 с полукруглой головкой и фланцем DIN 7380-2, класс прочности 10.9, оцинкованная сталь
Диаметр (мм)
5
Длина (мм)
16
Шаг резьбы (мм)
0,8
Диаметр (мм)
5
5
Длина (мм)
16
16
Шаг резьбы (мм)
0,8
0,8
609165
шт
7
руб.
1 шт
Винт М5х20 с полукруглой головкой и фланцем DIN 7380-2, класс прочности 10.9, оцинкованная сталь
Диаметр (мм)
5
Длина (мм)
20
Шаг резьбы (мм)
0,8
Диаметр (мм)
5
5
Длина (мм)
20
20
Шаг резьбы (мм)
0,8
0,8
63081
шт
Цена обновляется
1 шт
Показать ещё
Винт с полукруглой головкой с фланцем и шестигранным углублением под ключ ISO 7380-2 класса прочности 10.9 – это высокопрочный оцинкованный крепеж, изготовленный из углеродистой стали и закаленный путем специальной термической обработки. Сопротивление разрыву – 1000 МПа, предел текучести – 900 МПа. То есть его механические характеристики в два раза выше, чем у аналогов нормальной прочности, он выдерживает многократные циклы откручивания и закручивания, посадку с тугой затяжкой без деформации резьбы. Гальваническая оцинковка повысила коррозионную стойкость стали.
Применение
Винт с буртиком (прессшайбой) с внутренним шестигранником находит применение при сборке машин, приборов, мебели и других конструкций. При креплении тонких листовых материалов его широкая головка снижает риск деформации и повреждения поверхностей. Шлиц под имбусовый ключ упрощает установку, предотвращая выскальзывание инструмента и срыв рабочих граней при передаче большого усилия при затягивании.
ВАЖНО! Высокопрочный оцинкованный винт 10.9 применяется в нагруженных соединениях, однако следует знать, что из-за геометрии головки его нагрузочная способность на 20% ниже, чем указана в DIN 898-1 для болтов с полноразмерной шестигранной или цилиндрической головкой. Значения уменьшенной разрушающей нагрузки можно посмотреть в Таблице №3 PDF-документа ISO (DIN) 7380-2.
Аналоги ISO (DIN) 7380-2
- ГОСТ ISO 7380-2-2014
Размеры
| Диаметр резьбы d | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M16 | |
| Диаметр головки d1 | 6,9 | 9,4 | 11,8 | 13,6 | 17,8 | 21,9 | 26 | 34 | |
| Высота головки k | 1,65 | 2,2 | 2,75 | 3,3 | 4,4 | 5,5 | 6,6 | 8,8 | |
| Размер под ключ S | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | |
| Длина L | min | 5 | 6 | 6 | 6 | 8 | 12 | 14 | 20 |
| max | 25 | 40 | 45 | 60 | 60 | 60 | 60 | 60 | |
все размеры указаны в мм
Характеристики
-
DIN7380-2
-
Единицы измеренияшт
-
ШлицШестигранник (HEX)
-
Форма головкиС фланцем
-
МатериалОцинкованная сталь
-
Название на упаковке (ориг. название)Hexagon socket button head screws with collar
* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара.
Представленная информация не является публичной офертой
