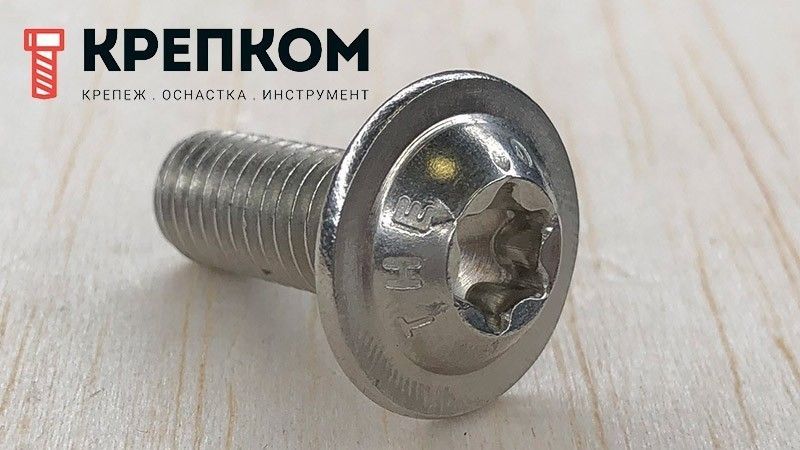

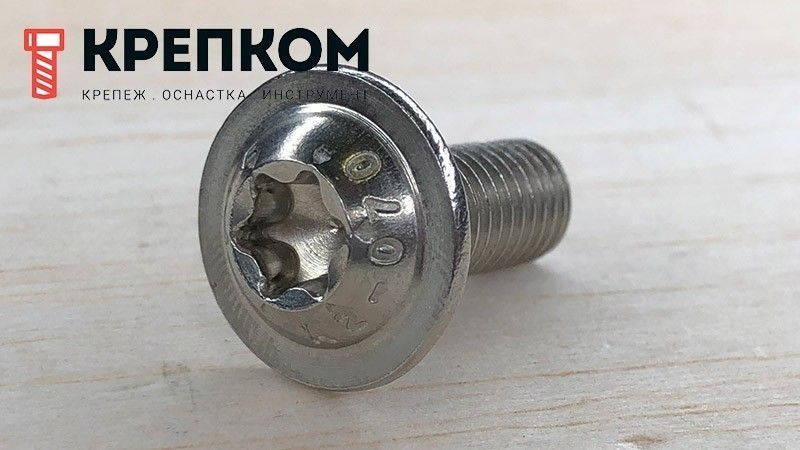

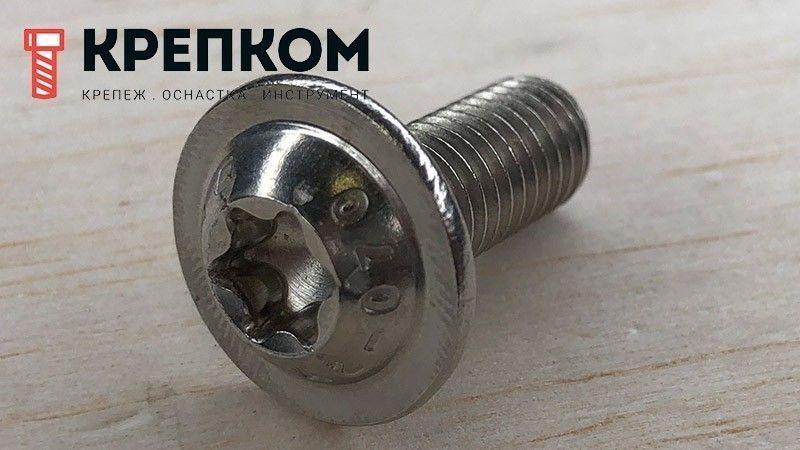

Винт с полукруглой головкой и фланцем ISO (DIN) 7380-2 TORX, нержавеющая сталь А2
Ваш консультант Анастасия
8 (921) 091-15-13- Нержавеющий крепеж для скрепления деталей из металла, дерева, пластика.
- Может использоваться для создания болтовых (с гайкой) и винтовых (с резьбовыми отверстиями) соединений.
- Стандарт: ISO (DIN) 7380, исполнение – 2.
- Метрическая резьба, класс точности - А, поле допуска - 6g, шаг - крупный (основной).
- Полукруглая головка с фланцем для защиты тонколистовых металлов и мягких материалов от продавливания.
- Шлиц под ключ TORX для затяжки с большим усилием.
- Нержавеющая сталь A2 обеспечивает длительное наружное применение без следов коррозии и окисления.
- Температура эксплуатации: от -200ºС до +425°С.
- Номинальный диаметр: М3 - М16
- Длина стержня: 4 - 90 мм

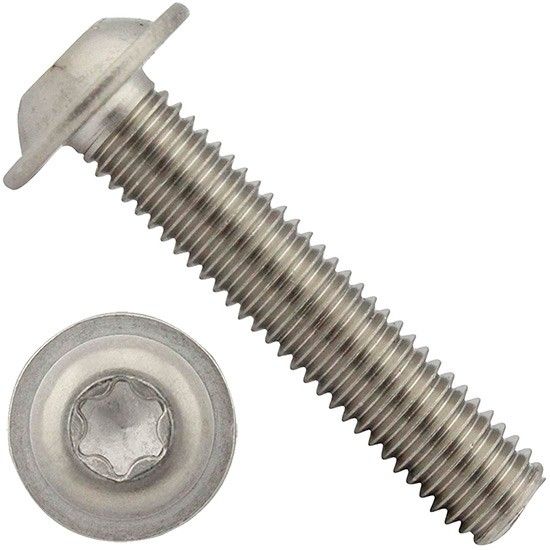

Винт с полукруглой головкой с фланцем под ключ Torx, нержавеющий ISO 7380-2 имеет полную или неполную крупную резьбу метрического стандарта с углом профиля 60º для ввинчивания в резьбовые отверстия в теле соединяемых металлов или для свинчивания с гайкой. Скругленная шляпка снабжена буртиком (пресс-шайбой, фланцем), который увеличивает опорную поверхность крепежа. Шлиц Torx (звездочка) отлично подходит для передачи большого усилия при затягивании, которого невозможно достичь с помощью крестообразных отверток.
Свойства
Винт полусфера с прессшайбой изготовлен из «пищевой» нержавейки А2, которая превосходно сопротивляются коррозии в условиях повышенной влажности, при этом нетоксична, немагнитна. Устойчивость к температурным изменениям, износу, излому и высокие декоративные свойства крепежа из нержавеющей стали расширяют сферу его использования. Механические свойства соответствуют классу прочности А2-70, согласно ГОСТ ISO 3506-1.
Применение

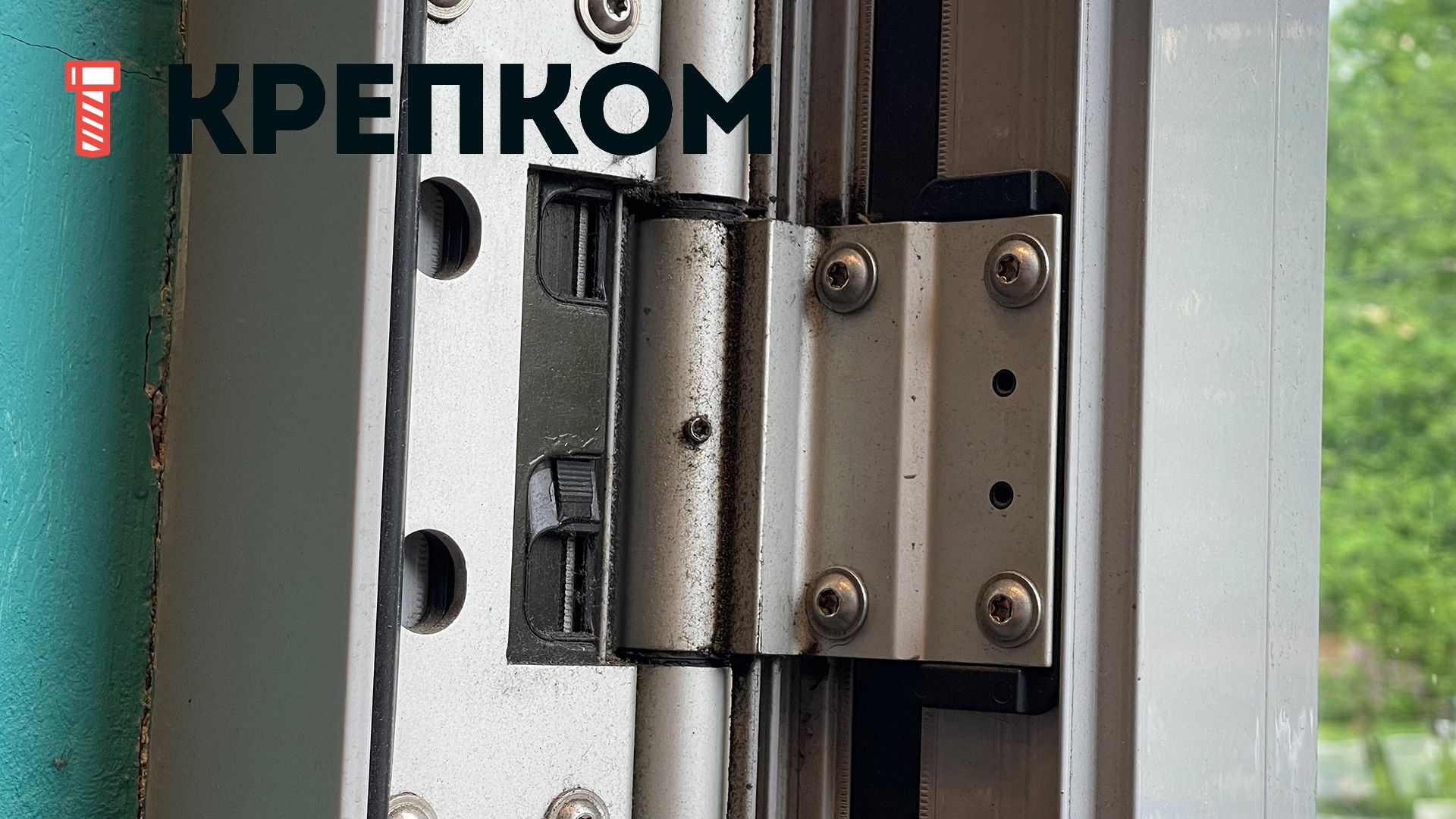

Винт А2 полукруглый нержавеющий находит применение при сборке машин, приборов, мебели, бытовой техники, отопительных приборов, корпусов оборудования, также при внутренней и внешней отделке конструкций. При креплении тонких листовых материалов его широкая фланцевая головка снижает риск деформации и повреждения поверхностей.
Аналоги ISO (DIN) 7380-2:
- ГОСТ ISO 7380-2-2014
Размеры:
_schema.jpg "Винт ISO 7380-2 под ключ «звездочку» Torx")
| Диаметр резьбы d | M3 | M4 | M5 | M6 | M8 | M10 | |
| Диаметр головки dc | 6,9 | 9,4 | 11,8 | 13,6 | 17,8 | 21,9 | |
| Высота головки k | 1,65 | 2,2 | 2,75 | 3,3 | 4,4 | 5,5 | |
| Шлиц Torx | T10 | T20 | T25 | T30 | T40/T45 | T50 | |
| Длина L | min | 5 | 6 | 6 | 6 | 8 | 12 |
| max | 25 | 40 | 45 | 60 | 60 | 60 | |
все размеры указаны в мм
Характеристики
-
DIN7380-2
-
Единицы измеренияшт
-
ШлицTORX (T, Tx)
-
Форма головкиС фланцем
-
МатериалНержавеющая сталь А2
-
Название на упаковке (ориг. название)Hexagon socket button head screws with collar
