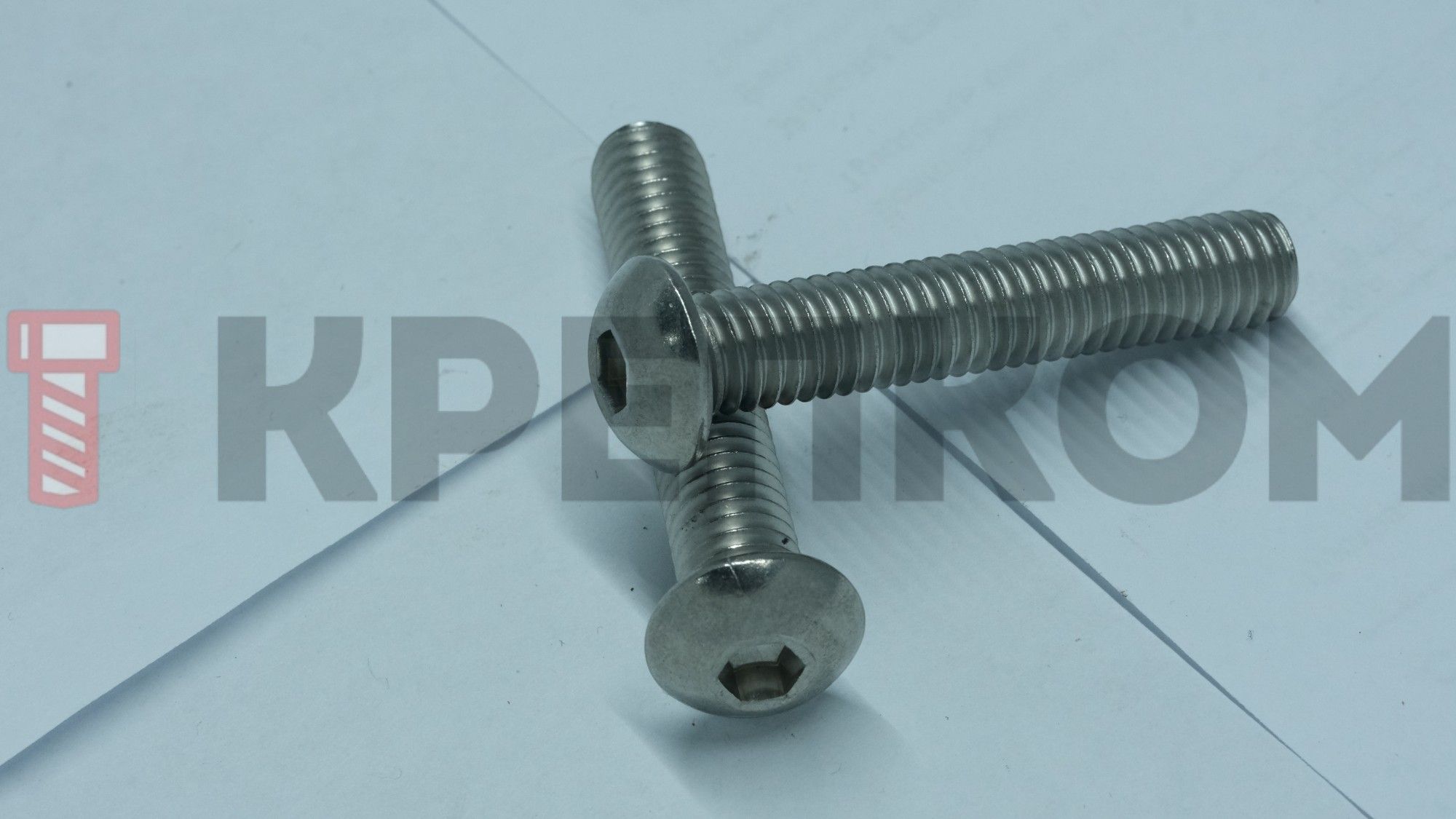

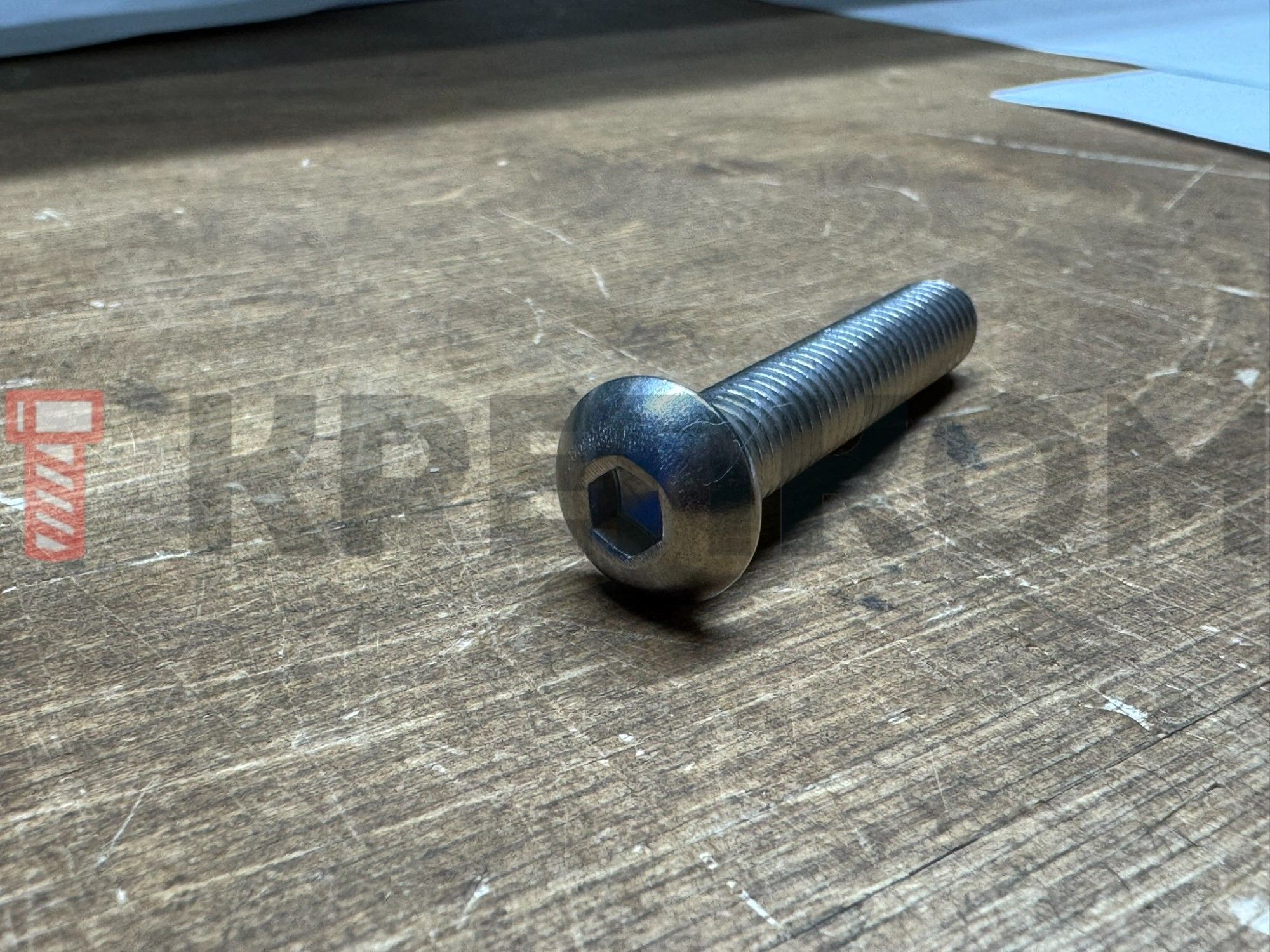

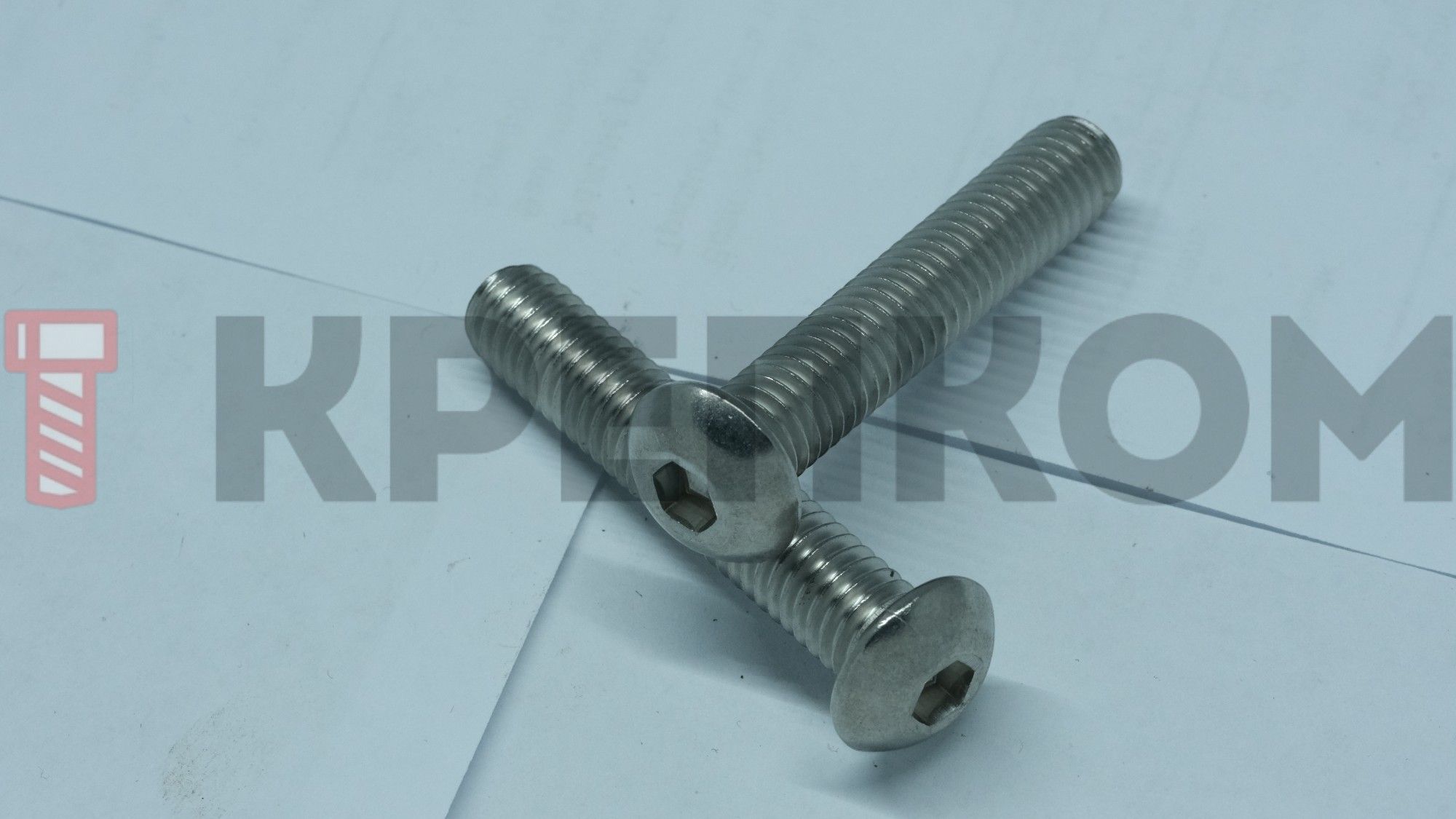

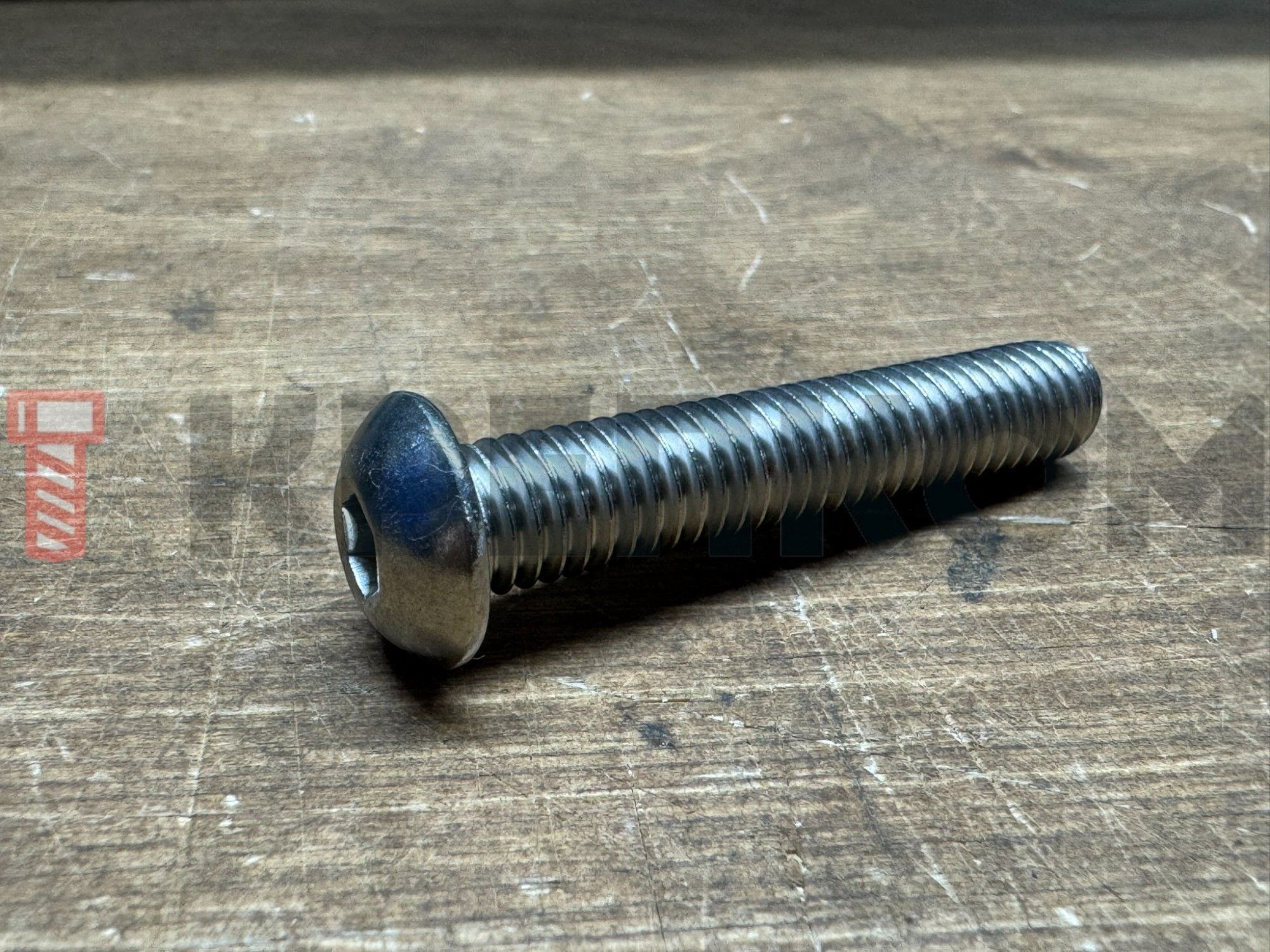

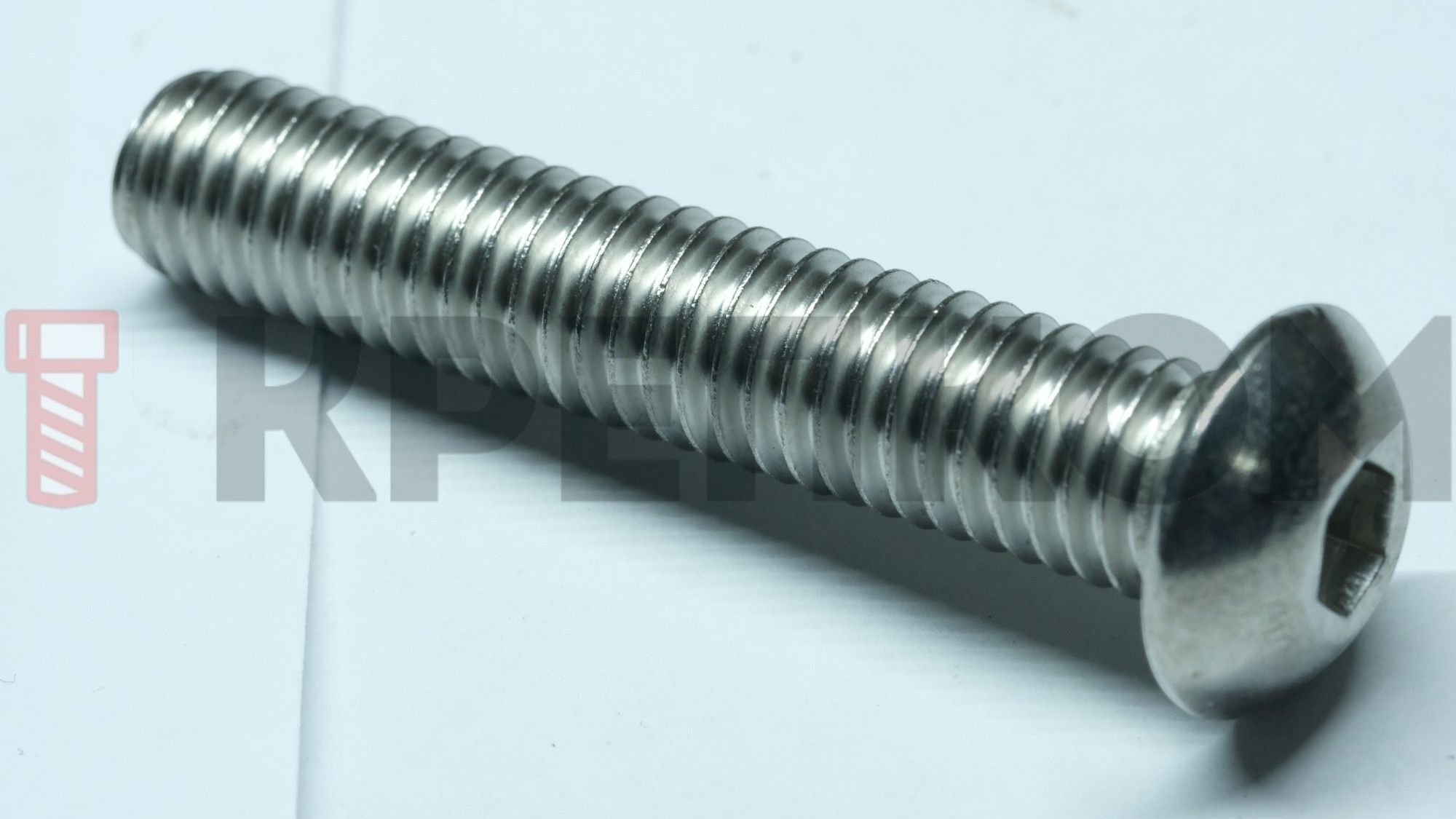

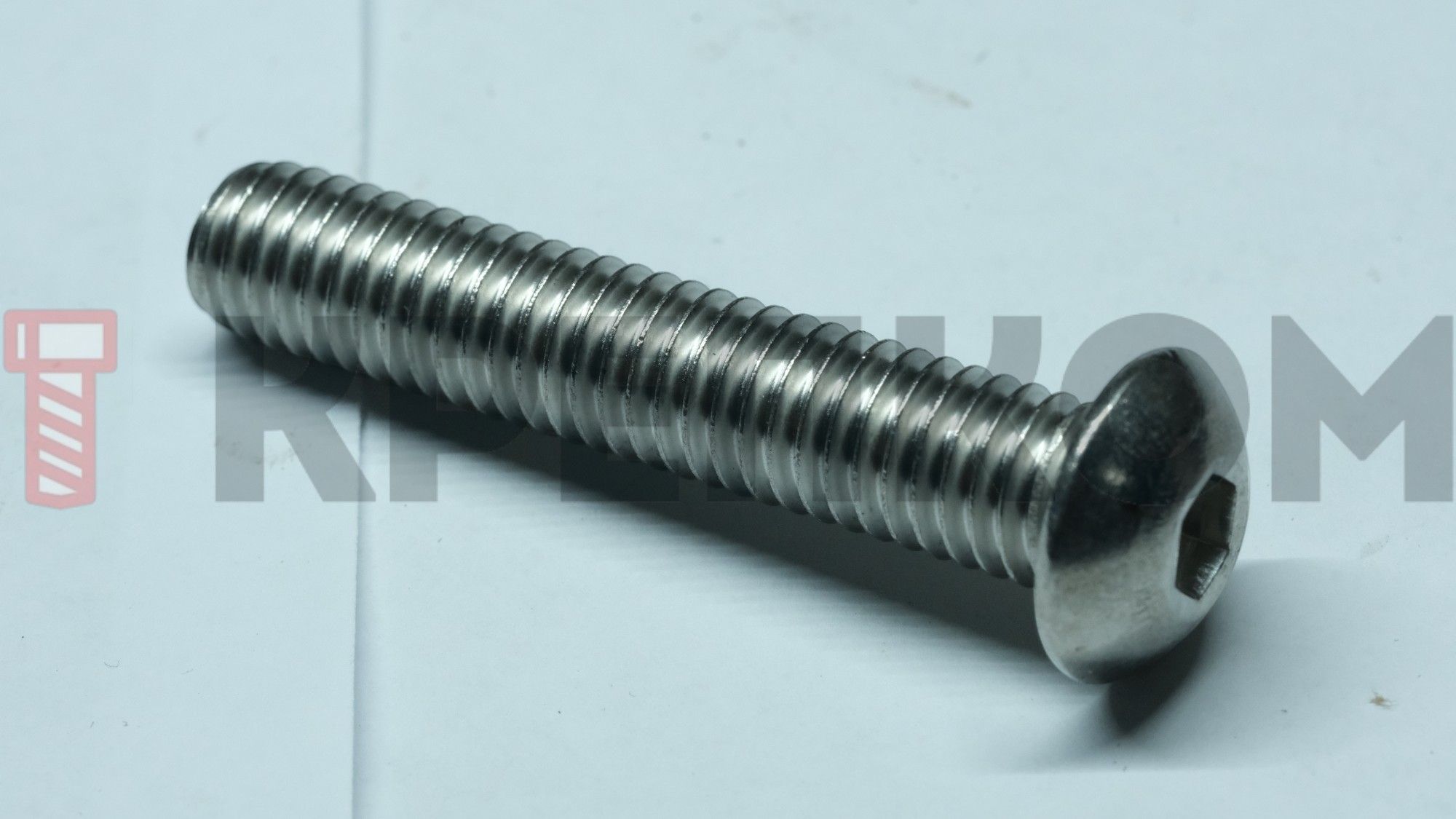

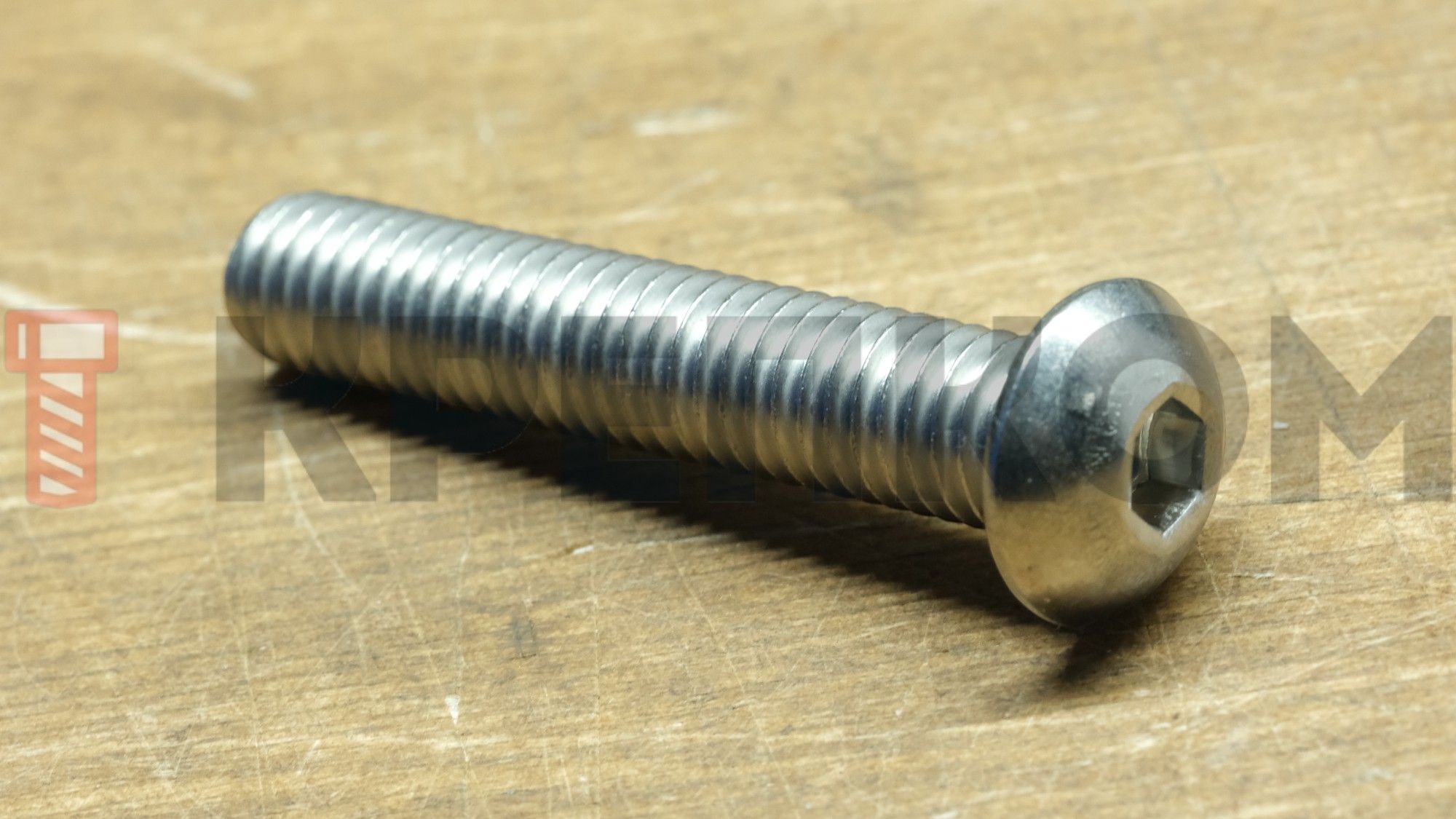

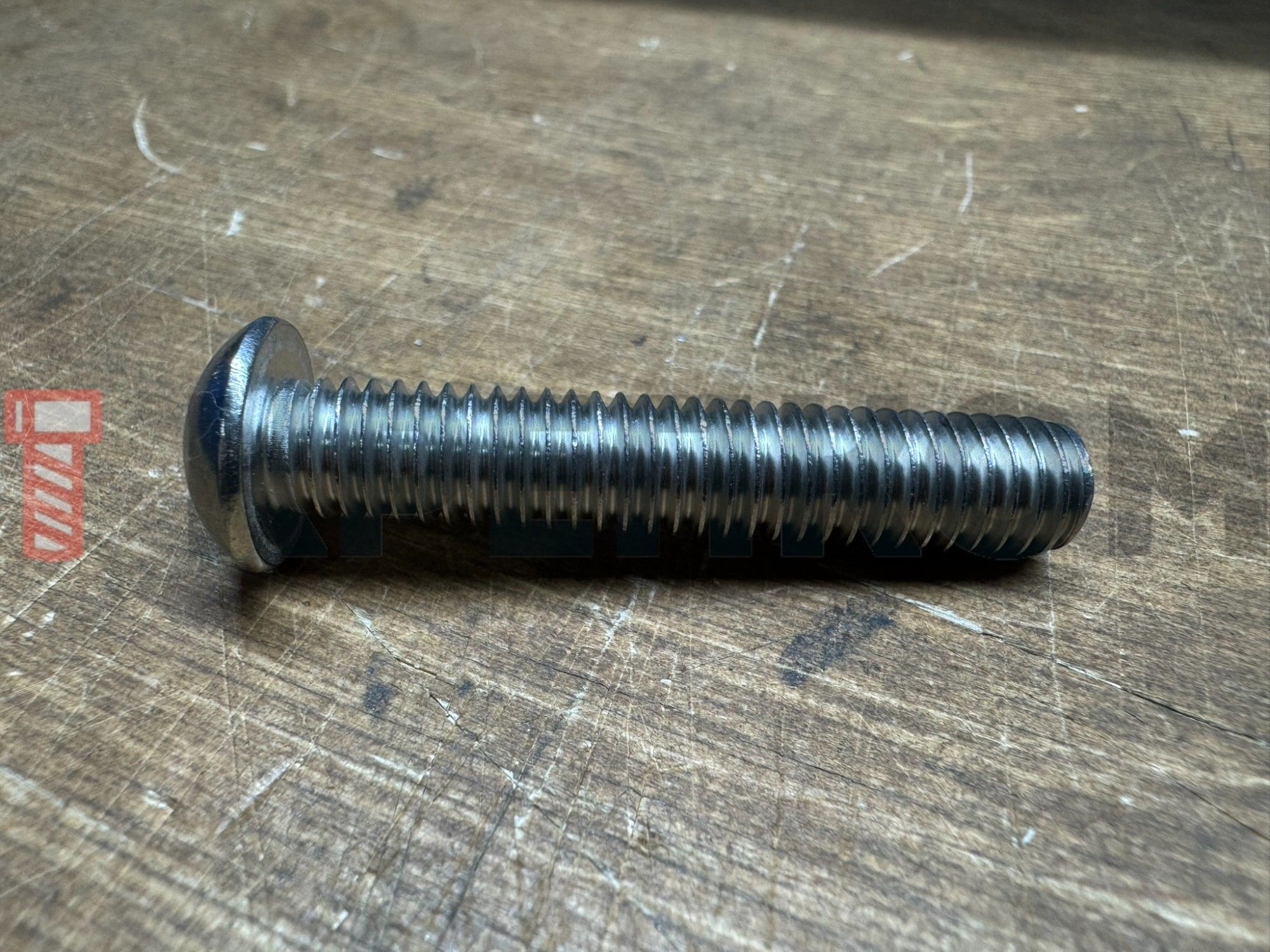

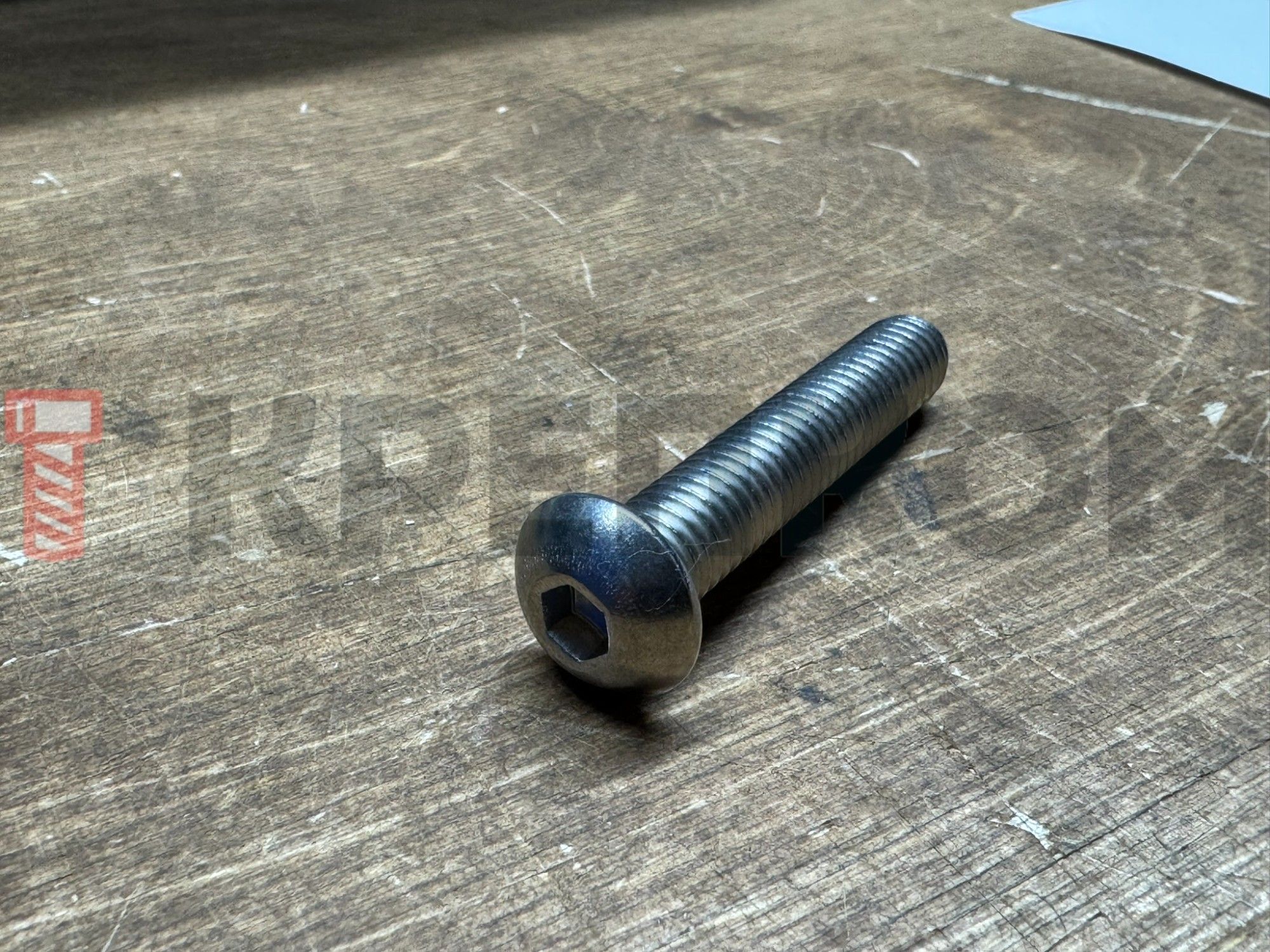

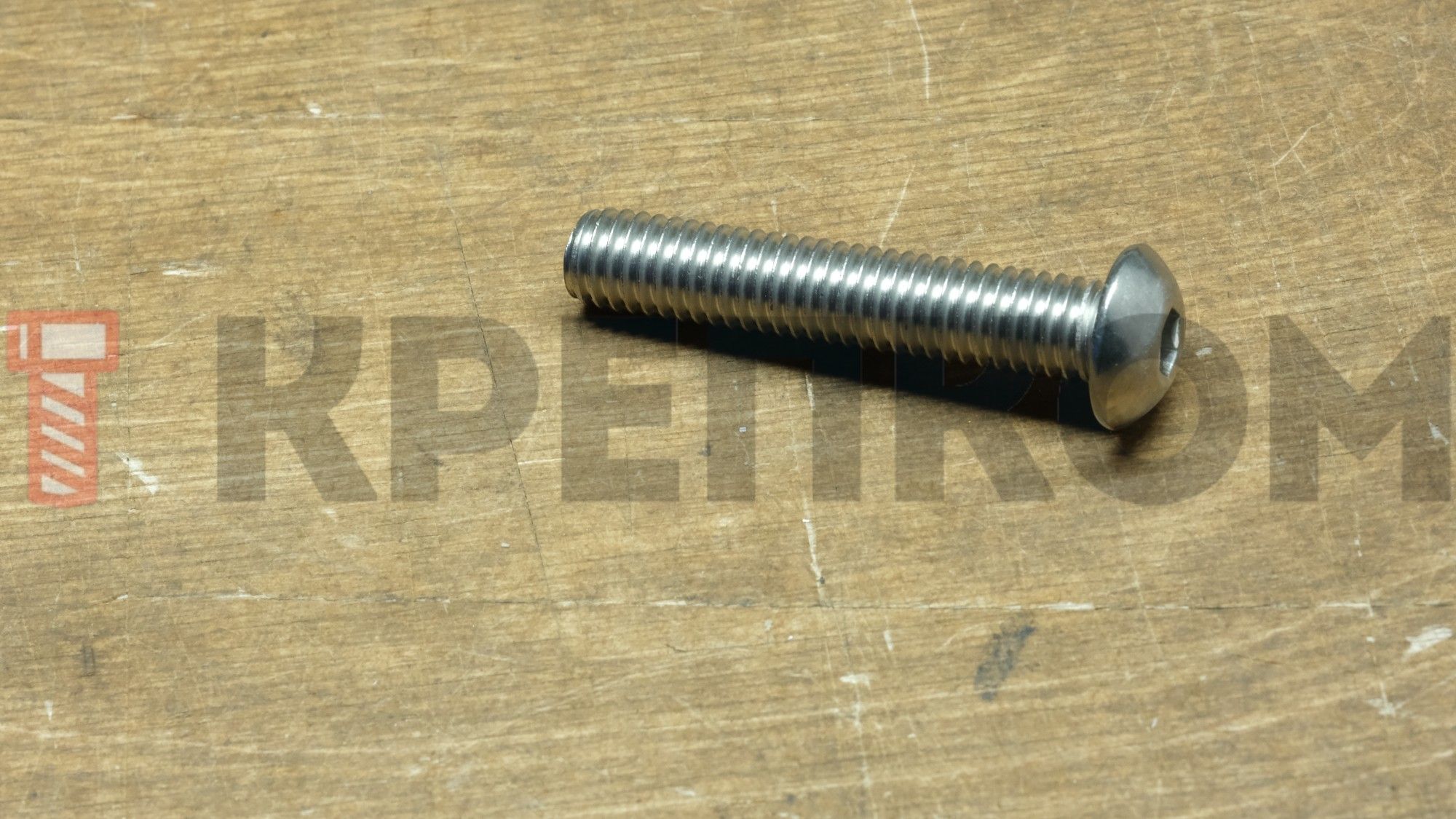

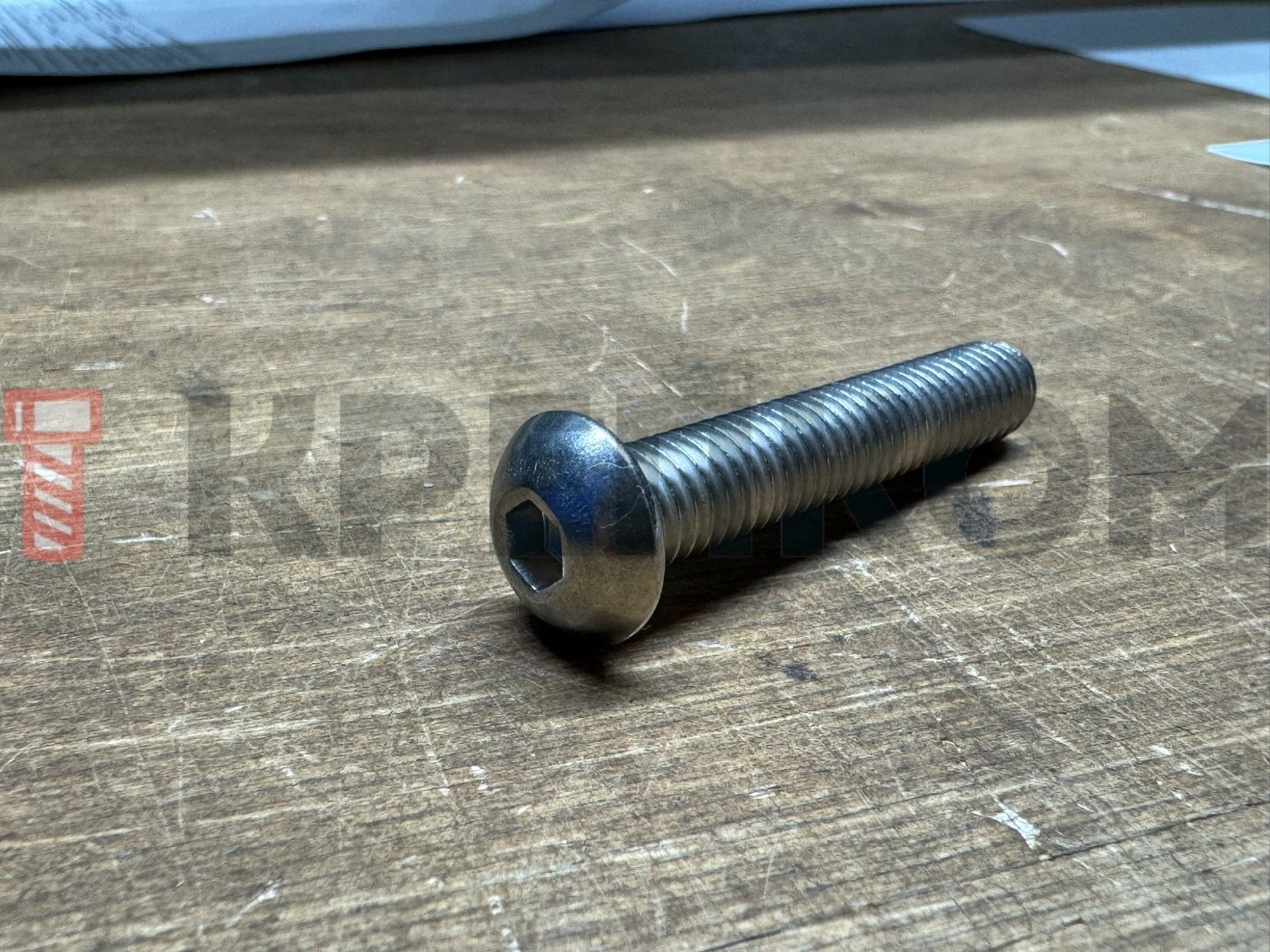

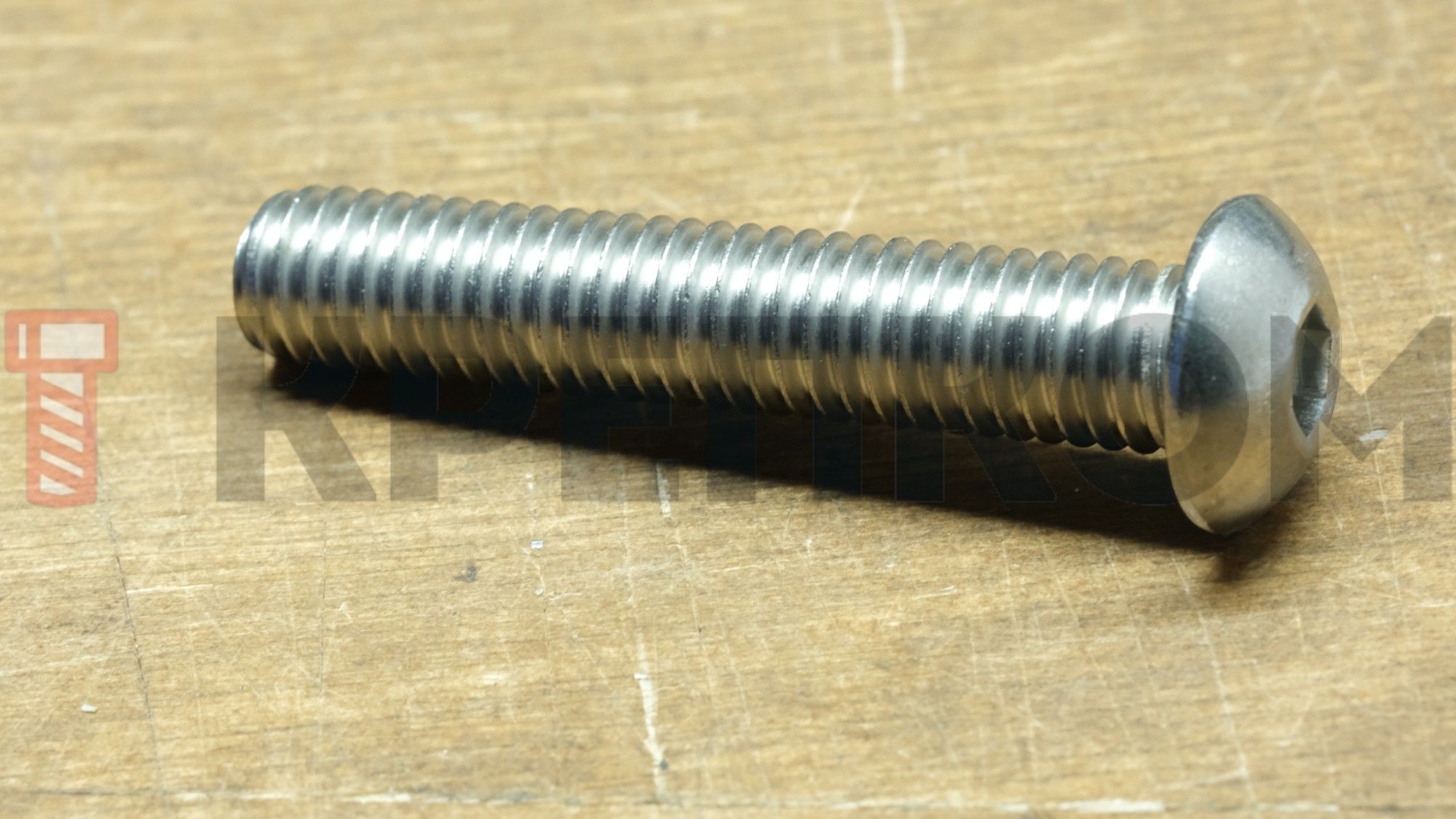

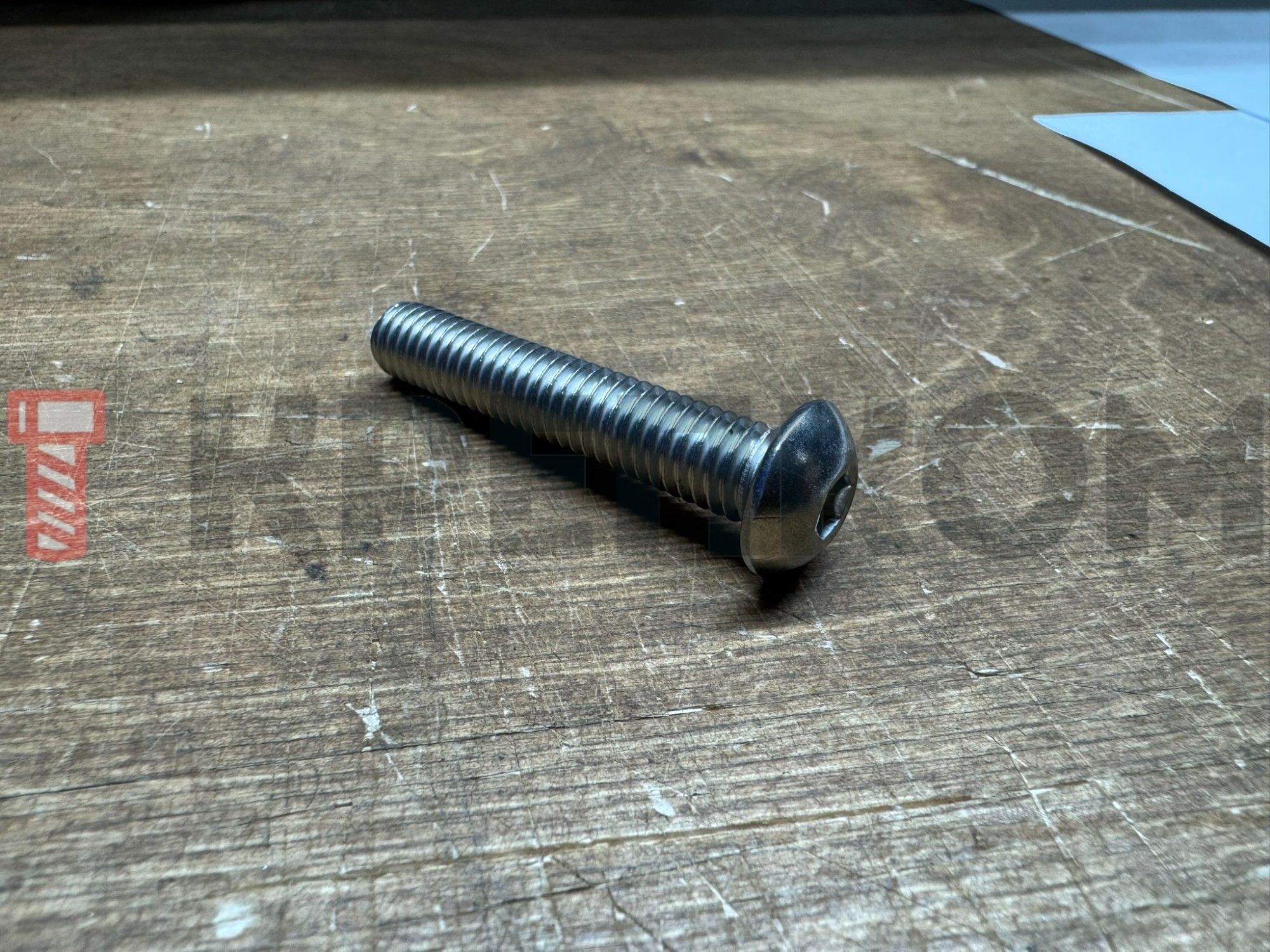

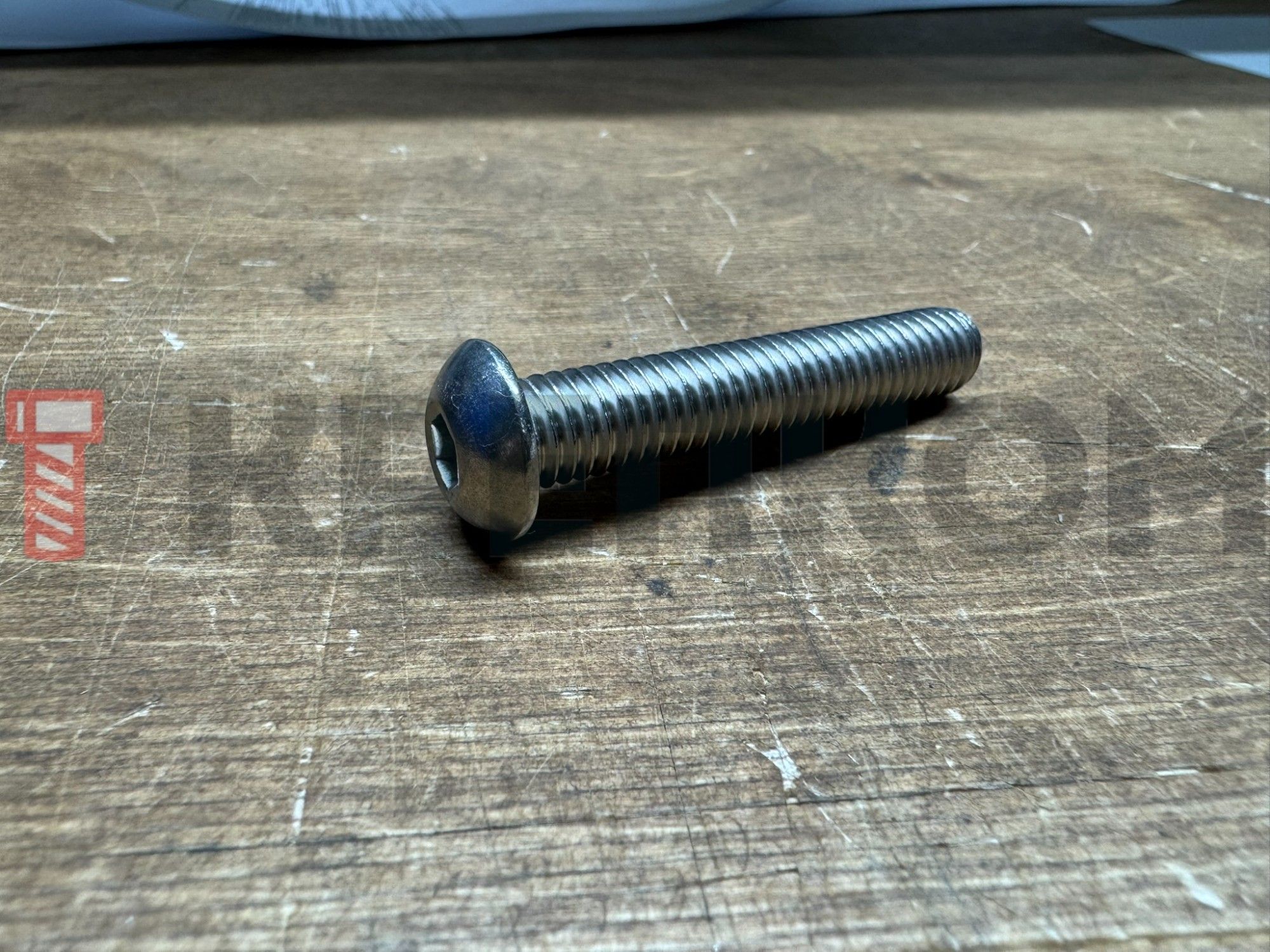

Винт с полукруглой головкой и внутренним шестигранником ISO (DIN) 7380, нержавеющая сталь А2

Код товара: WN00086226

28 фото

143 позиции

Ваш консультант Анастасия

7 (921) 091-15-13

Нержавеющий крепеж для винтового соединения деталей машин, оборудования, приборов, агрегатов, металлоконструкций.
Соединение образует путем ввинчивания в резьбовое отверстие в теле металлических компонентов, реже при помощи гайки.
Стандарт: ISO (DIN) 7380, исполнение – 1.
Метрическая резьба, поле допуска 6g, шаг крупный (основной).
Полукруглая головка способствует плотному прижиму материала, не деформируя его.

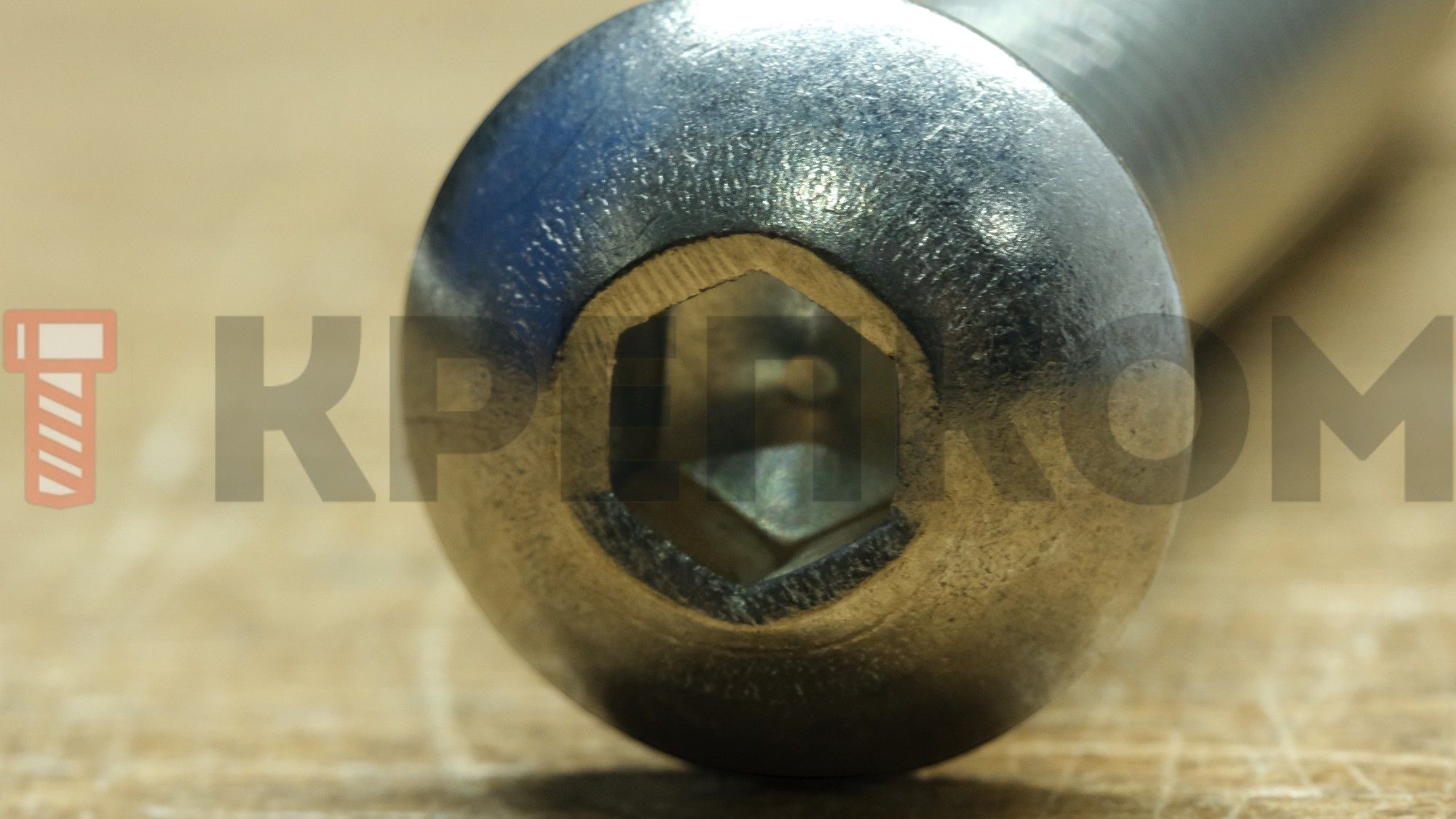

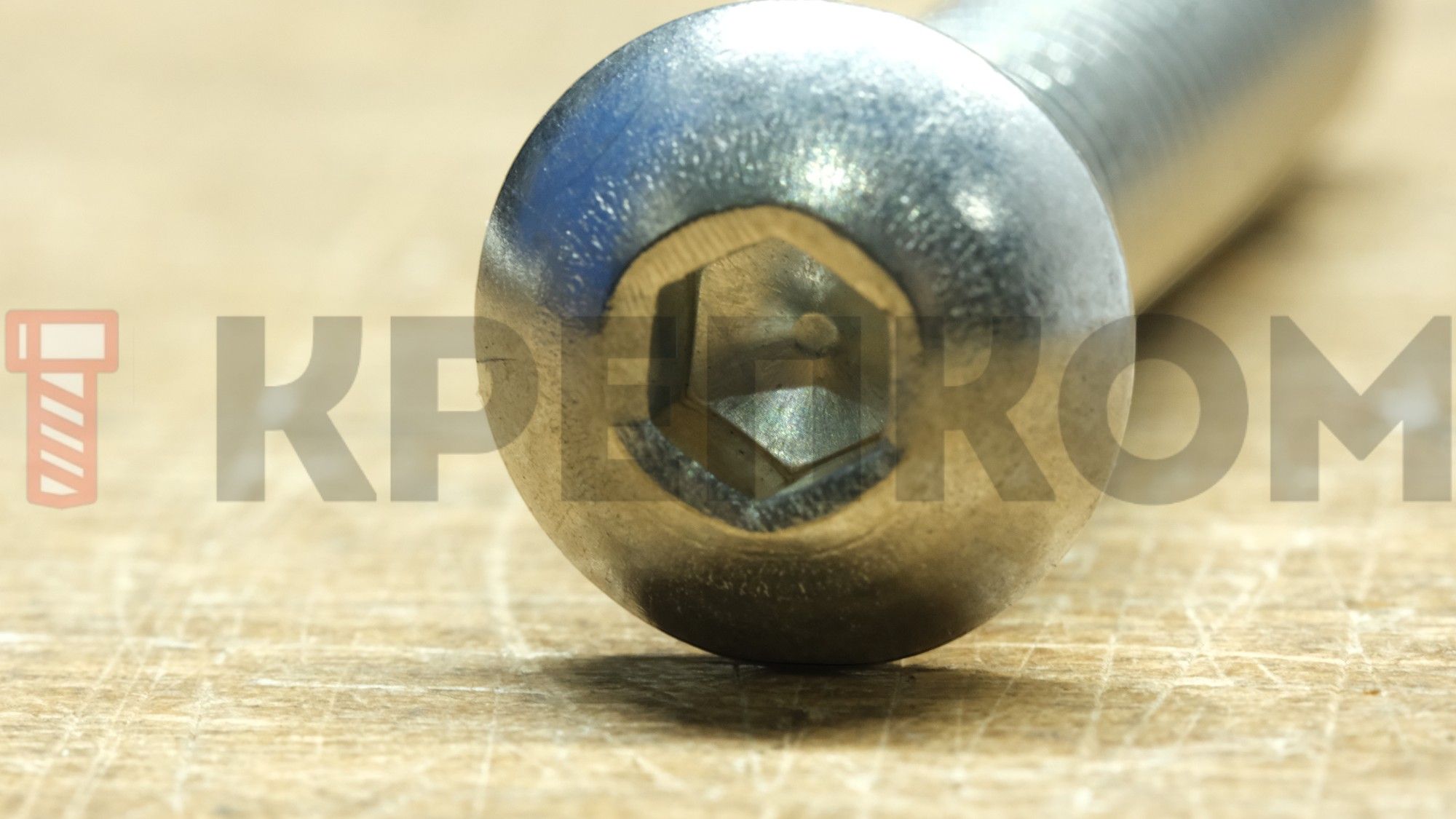

Внутренний шестигранник - лучший шлиц для затяжки с большим усилием.
Коррозионно-стойкая сталь А2 обеспечивает высокую прочность, износостойкость и долгий срок службы во влажной среде.
Пониженная нагруженная способность из-за геометрии головки.
Номинальный размер: М3 - М16
Длина стержня: 4 - 90 мм

Подробнее

Вариации товара

Сталь 10.9 Шестигранник (HEX) А2 TORX-Pin (со штырьком) А4 Шестигранник (HEX) Сталь 10.9 Шестигранник (HEX) Сталь 12.9 Шестигранник (HEX) Цинк 10.9 Шестигранник (HEX) А2 TORX Титан Шестигранник (HEX) А4 TORX Цинк 8.8 Шестигранник (HEX) Сталь 10.9 Шестигранник (HEX) А2 Шестигранник (HEX) А2 Шестигранник (HEX)

Полезные материалы и статьи

Стандарт ISO 7380-1 в PDF

Виды винтов, головки и шлицы (видео)

Классы прочности нержавеющих винтов, расшифровка

Как предотвратить заедание резьбы нержавеющего крепежа?

Что прочнее нержавейка или обычная сталь, видео

Нагрузки и моменты затяжки нержавеющих винтов

Размеры
О товаре
Отзывы (0)

Код товара

Диаметр (мм) Длина (мм) Шаг резьбы (мм)

Наличие

Цена

Фасовка

Количество

Код товара

Диаметр (мм) Длина (мм) Шаг резьбы (мм)

Наличие

Цена

Фасовка

Количество

Винт М2х3 с полукруглой головкой и внутренним шестигранником DIN 7380, нержавеющая сталь А2

WN00204566

0,4

Диаметр (мм) 2

Длина (мм) 3

Шаг резьбы (мм) 0,4

Диаметр (мм)

Длина (мм)

Шаг резьбы (мм)

0,4

руб.

1 шт

Винт М2х5 с полукруглой головкой и внутренним шестигранником DIN 7380, нержавеющая сталь А2

WN00204567

0,4

Диаметр (мм) 2

Длина (мм) 5

Шаг резьбы (мм) 0,4

Диаметр (мм)

Длина (мм)

Шаг резьбы (мм)

0,4

руб.

1 шт

Винт М2х6 с полукруглой головкой и внутренним шестигранником DIN 7380, нержавеющая сталь А2

WN00208230

0,4

Диаметр (мм) 2

Длина (мм) 6

Шаг резьбы (мм) 0,4

Диаметр (мм)

Длина (мм)

Шаг резьбы (мм)

0,4

Цена обновляется

1 шт

Винт М2х8 с полукруглой головкой и внутренним шестигранником DIN 7380, нержавеющая сталь А2

WN00219389

0,4

Диаметр (мм) 2

Длина (мм) 8

Шаг резьбы (мм) 0,4

Диаметр (мм)

Длина (мм)

Шаг резьбы (мм)

0,4

Цена обновляется

1 шт

Винт М2,5х4 с полукруглой головкой и внутренним шестигранником DIN 7380, нержавеющая сталь А2

WN00235956

2,5

0,45

Диаметр (мм) 2,5

Длина (мм) 4

Шаг резьбы (мм) 0,45

Диаметр (мм)

2,5

Длина (мм)

Шаг резьбы (мм)

0,45

руб.

1 шт

Винт М2,5х5 с полукруглой головкой и внутренним шестигранником DIN 7380, нержавеющая сталь А2

WN00208231

2,5

0,45

Диаметр (мм) 2,5

Длина (мм) 5

Шаг резьбы (мм) 0,45

Диаметр (мм)

2,5

Длина (мм)

Шаг резьбы (мм)

0,45

руб.

1 шт

Винт М2,5х6 с полукруглой головкой и внутренним шестигранником DIN 7380, нержавеющая сталь А2

WN00219390

2,5

0,45

Диаметр (мм) 2,5

Длина (мм) 6

Шаг резьбы (мм) 0,45

Диаметр (мм)

2,5

Длина (мм)

Шаг резьбы (мм)

0,45

Цена обновляется

1 шт

Винт М2,5х8 с полукруглой головкой и внутренним шестигранником DIN 7380, нержавеющая сталь А2

WN00219391

2,5

0,45

Диаметр (мм) 2,5

Длина (мм) 8

Шаг резьбы (мм) 0,45

Диаметр (мм)

2,5

Длина (мм)

Шаг резьбы (мм)

0,45

руб.

1 шт

Винт М2,5х10 с полукруглой головкой и внутренним шестигранником DIN 7380, нержавеющая сталь А2

WN00209574

2,5

0,45

Диаметр (мм) 2,5

Длина (мм) 10

Шаг резьбы (мм) 0,45

Диаметр (мм)

2,5

Длина (мм)

Шаг резьбы (мм)

0,45

руб.

1 шт

Винт М2,5х12 с полукруглой головкой и внутренним шестигранником DIN 7380, нержавеющая сталь А2

WN00209575

2,5

0,45

Диаметр (мм) 2,5

Длина (мм) 12

Шаг резьбы (мм) 0,45

Диаметр (мм)

2,5

Длина (мм)

Шаг резьбы (мм)

0,45

руб.

1 шт

Винт М2,5х14 с полукруглой головкой и внутренним шестигранником DIN 7380, нержавеющая сталь А2

WN00209576

2,5

0,45

Диаметр (мм) 2,5

Длина (мм) 14

Шаг резьбы (мм) 0,45

Диаметр (мм)

2,5

Длина (мм)

Шаг резьбы (мм)

0,45

руб.

1 шт

Винт М2,5х16 с полукруглой головкой и внутренним шестигранником DIN 7380, нержавеющая сталь А2

WN00209577

2,5

0,45

Диаметр (мм) 2,5

Длина (мм) 16

Шаг резьбы (мм) 0,45

Диаметр (мм)

2,5

Длина (мм)

Шаг резьбы (мм)

0,45

руб.

1 шт

Винт М3х4 с полукруглой головкой и внутренним шестигранником DIN 7380, нержавеющая сталь А2

WN00086227

0,5

Диаметр (мм) 3

Длина (мм) 4

Шаг резьбы (мм) 0,5

Диаметр (мм)

Длина (мм)

Шаг резьбы (мм)

0,5

руб.

1 шт

Винт М3х5 с полукруглой головкой и внутренним шестигранником DIN 7380, нержавеющая сталь А2

WN00086228

0,5

Диаметр (мм) 3

Длина (мм) 5

Шаг резьбы (мм) 0,5

Диаметр (мм)

Длина (мм)

Шаг резьбы (мм)

0,5

руб.

1 шт

Винт М3х6 с полукруглой головкой и внутренним шестигранником DIN 7380, нержавеющая сталь А2

WN00086229

0,5

Диаметр (мм) 3

Длина (мм) 6

Шаг резьбы (мм) 0,5

Диаметр (мм)

Длина (мм)

Шаг резьбы (мм)

0,5

руб.

1 шт

Винт М3х8 с полукруглой головкой и внутренним шестигранником DIN 7380, нержавеющая сталь А2

WN00086230

0,5

Диаметр (мм) 3

Длина (мм) 8

Шаг резьбы (мм) 0,5

Диаметр (мм)

Длина (мм)

Шаг резьбы (мм)

0,5

руб.

1 шт

Винт М3х10 с полукруглой головкой и внутренним шестигранником DIN 7380, нержавеющая сталь А2

WN00086231

0,5

Диаметр (мм) 3

Длина (мм) 10

Шаг резьбы (мм) 0,5

Диаметр (мм)

Длина (мм)

Шаг резьбы (мм)

0,5

руб.

1 шт

Винт М3х12 с полукруглой головкой и внутренним шестигранником DIN 7380, нержавеющая сталь А2

WN00086232

0,5

Диаметр (мм) 3

Длина (мм) 12

Шаг резьбы (мм) 0,5

Диаметр (мм)

Длина (мм)

Шаг резьбы (мм)

0,5

руб.

1 шт

Винт М3х14 с полукруглой головкой и внутренним шестигранником DIN 7380, нержавеющая сталь А2

WN00235957

0,5

Диаметр (мм) 3

Длина (мм) 14

Шаг резьбы (мм) 0,5

Диаметр (мм)

Длина (мм)

Шаг резьбы (мм)

0,5

Цена обновляется

1 шт

Винт М3х16 с полукруглой головкой и внутренним шестигранником DIN 7380, нержавеющая сталь А2

WN00086233

0,5

Диаметр (мм) 3

Длина (мм) 16

Шаг резьбы (мм) 0,5

Диаметр (мм)

Длина (мм)

Шаг резьбы (мм)

0,5

руб.

1 шт

Винт М3х18 с полукруглой головкой и внутренним шестигранником DIN 7380, нержавеющая сталь А2

WN00235958

0,5

Диаметр (мм) 3

Длина (мм) 18

Шаг резьбы (мм) 0,5

Диаметр (мм)

Длина (мм)

Шаг резьбы (мм)

0,5

Цена обновляется

1 шт

Показать все

1 - 21 из 143 размеров

Винт (болт) с полукруглой головкой и шестигранным углублением под ключ ISO 7380-1 – высокопрочный и стойкий к коррозии крепеж из нержавеющей стали А2 с метрической резьбой по всей длине цилиндрического стержня. В отличие от аналогов с крестовым шлицем, к нему можно приложить больший момент затяжки, не опасаясь срыва инструмента. Он отлично сопротивляется воздействию влаги и критических температур (-200…+450°С), выдерживает многократные сборки/разборки. Изготавливается в высоких классах прочности А4-070 и А4-080, однако следует знать, что его рекомендуется нагружать на 20% меньше от значений указанных в ISO 3506-1 из-за низкопрофильной шляпки.

Применение

Винт полусфера под шестигранник применяется для винтового соединения пакета листовых материалов или деталей из нержавеющей, оцинкованной стали, алюминия. Вкручивается в резьбовое отверстие в одном из элементов Г-образным ключом, отверткой или битой с наконечником HEX. Не исключается возможность использования с разными видами гаек и шайб.

Нержавеющий винт с полусферической головкой ISO (DIN) 7380 используется при сборке конструкций с повышенными требованиями к коррозионной стойкости, экологической безопасности и прочности винтового соединения. Наибольшее применение нашел при производстве и ремонте оборудования для медицинской и пищевой промышленности, гаджетов, приборов, бытовой и компьютерной техники.

Аналоги ISO (DIN) 7380:

ГОСТ ISO 7380-1-2014
ГОСТ 28963-91

Размеры

Винт с полукруглой головкой и внутренним шестигранником ISO (DIN) 7380 - схема

Диаметр резьбы D		M2*	M2,5*	M3	M4	M5	M6	M8	M10	M12	M16
Диаметр головки DK, мм		4	4,7	5,7	7,6	9,5	10,5	14	17,5	21	28
Высота головки K, мм		1,1	1,4	1,65	2,2	2,75	3,3	4,4	5,5	6,6	8,8
Размер под ключ SW, мм		1,5	1,5	2	2,5	3	4	5	6	8	10
Длина L, мм	min	3	5	5	6	6	6	8	12	14	20
Длина L, мм	max	6	16	25	40	45	60	90	100	60	60

*Данный диаметр нестандартен. При заказе уточняйте размеры.

А также в наличии есть винты DIN 7380:

из нержавеющей стали А4;
высокопрочные без покрытия (черные), класса прочности 10.9 и 12.9;
оцинкованные;
дюймовые с резьбой UNF;
антивандальные со шлицем Torx-Pin.

Характеристики

DIN

7380
Единицы измерения

шт
Шлиц

Шестигранник (HEX)
Форма головки

Полукруглая
Материал

Нержавеющая сталь А2
Название на упаковке (ориг. название)

Hexagon socket button head screws
