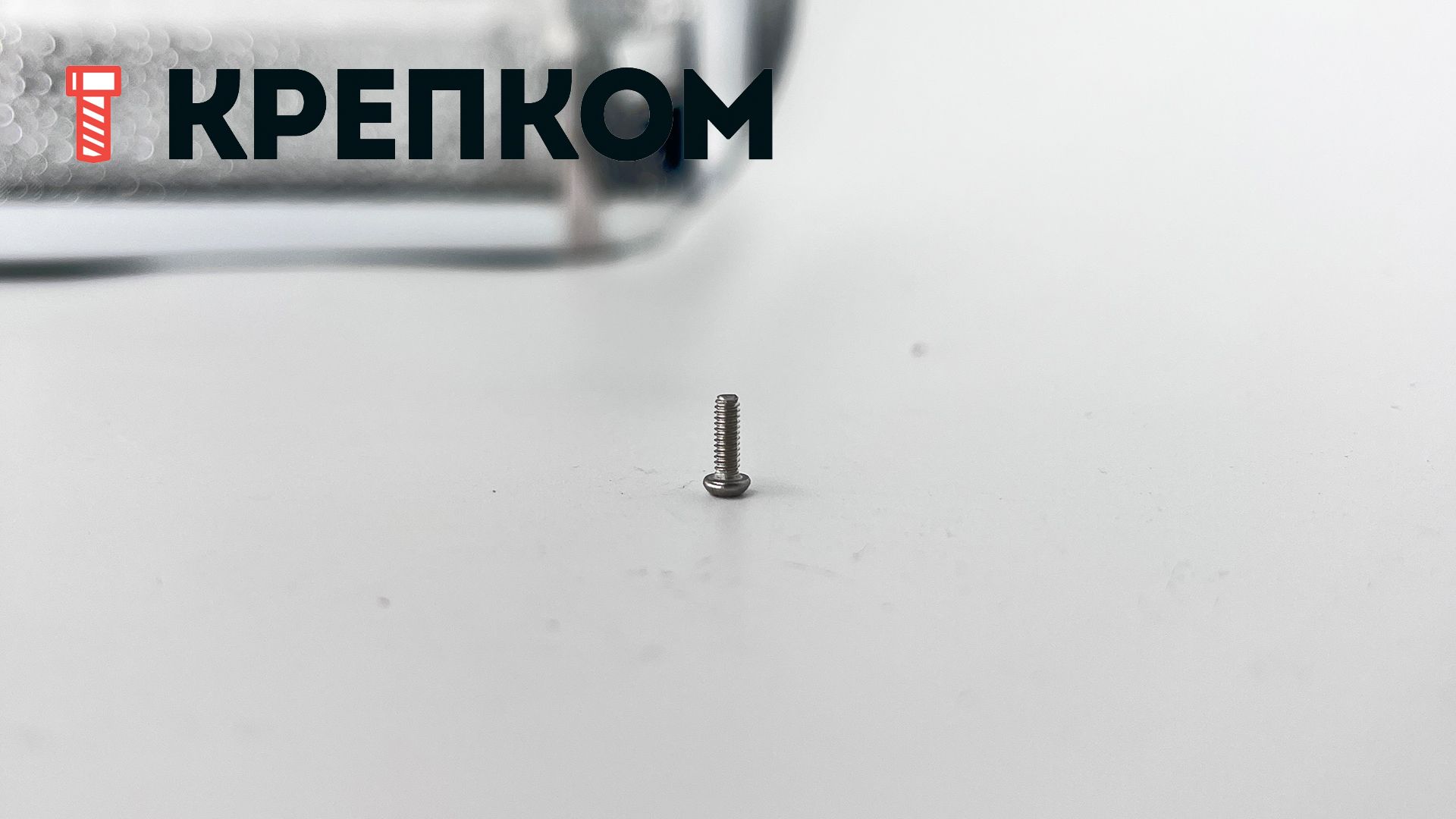

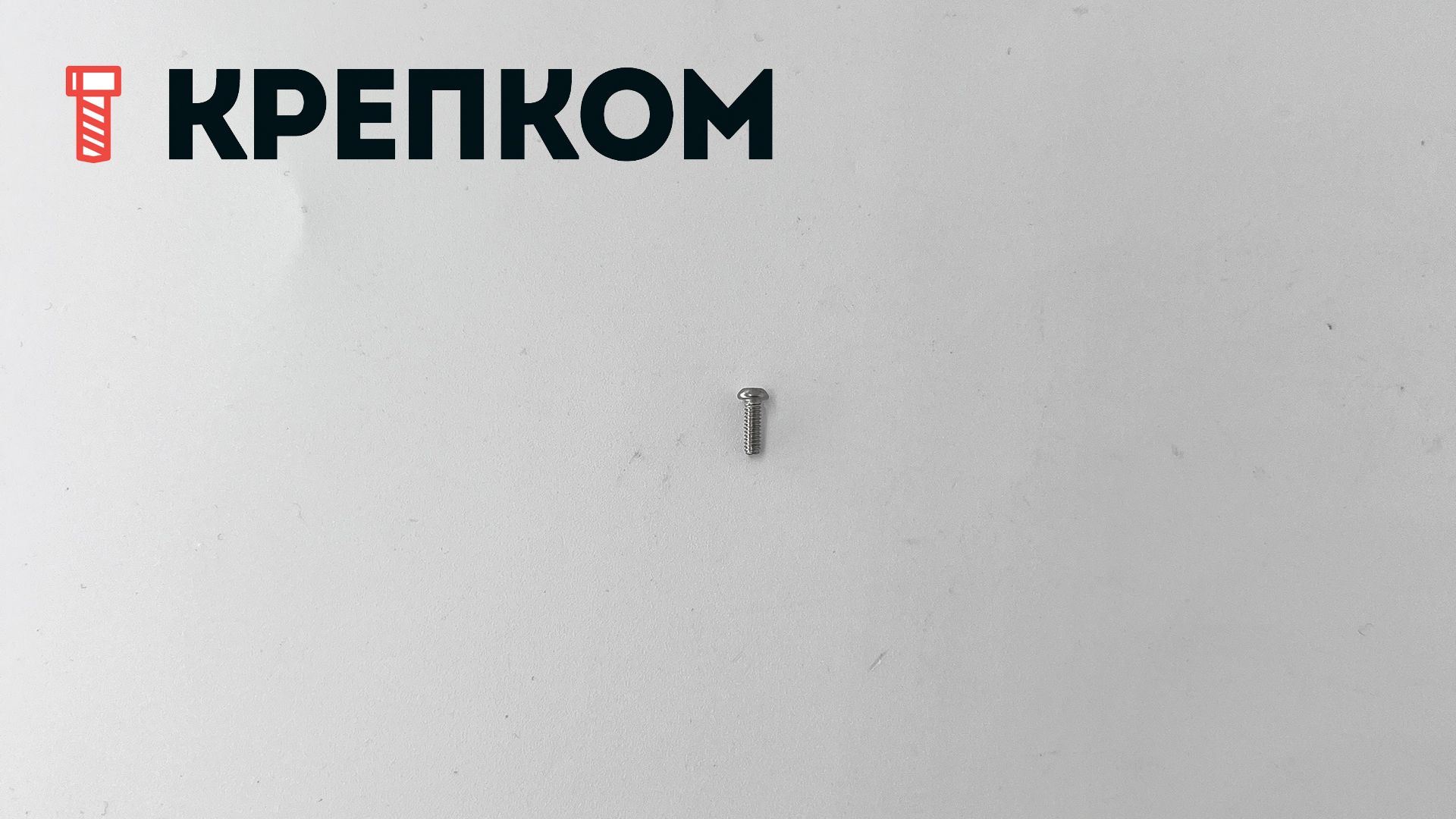

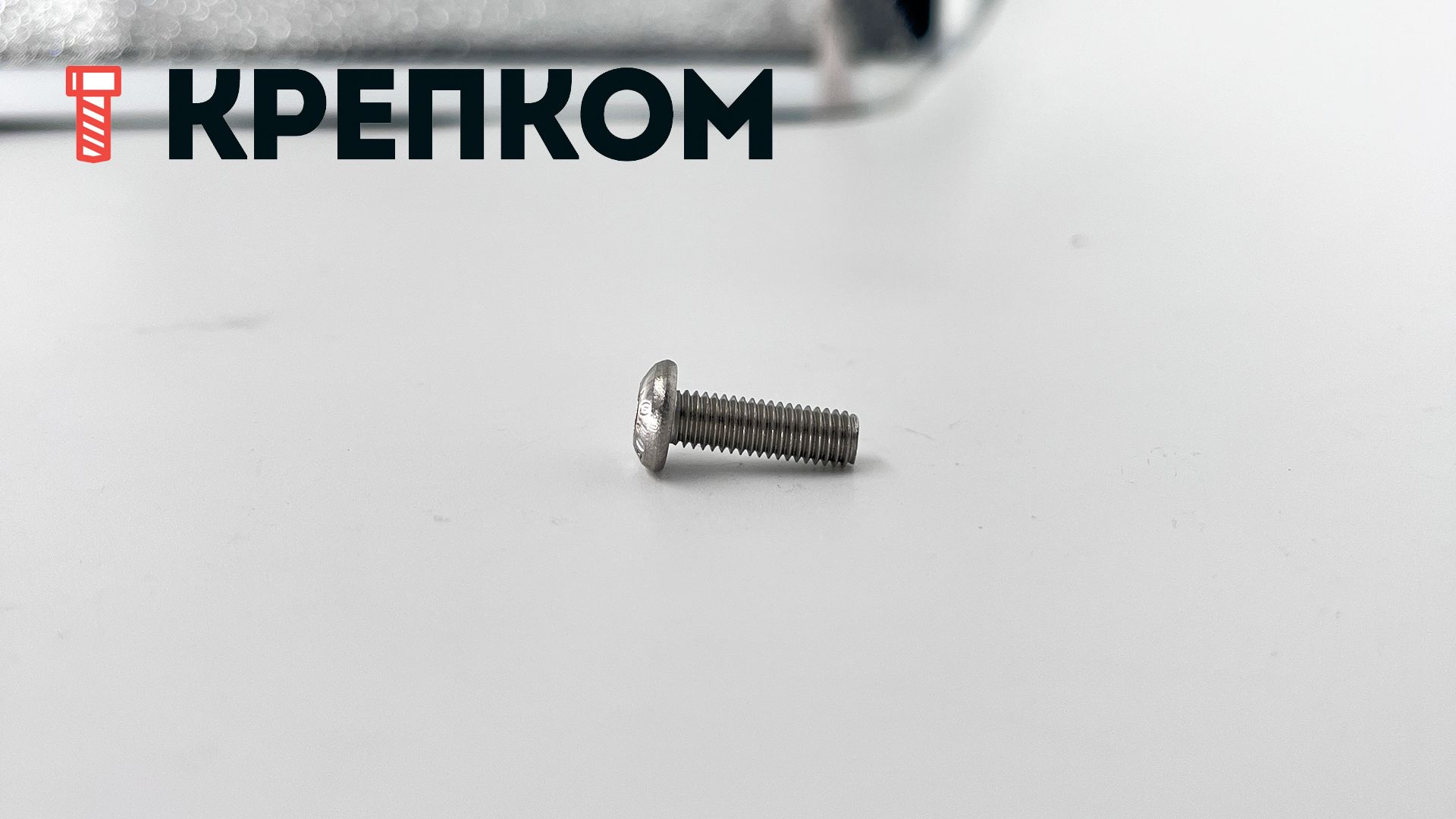

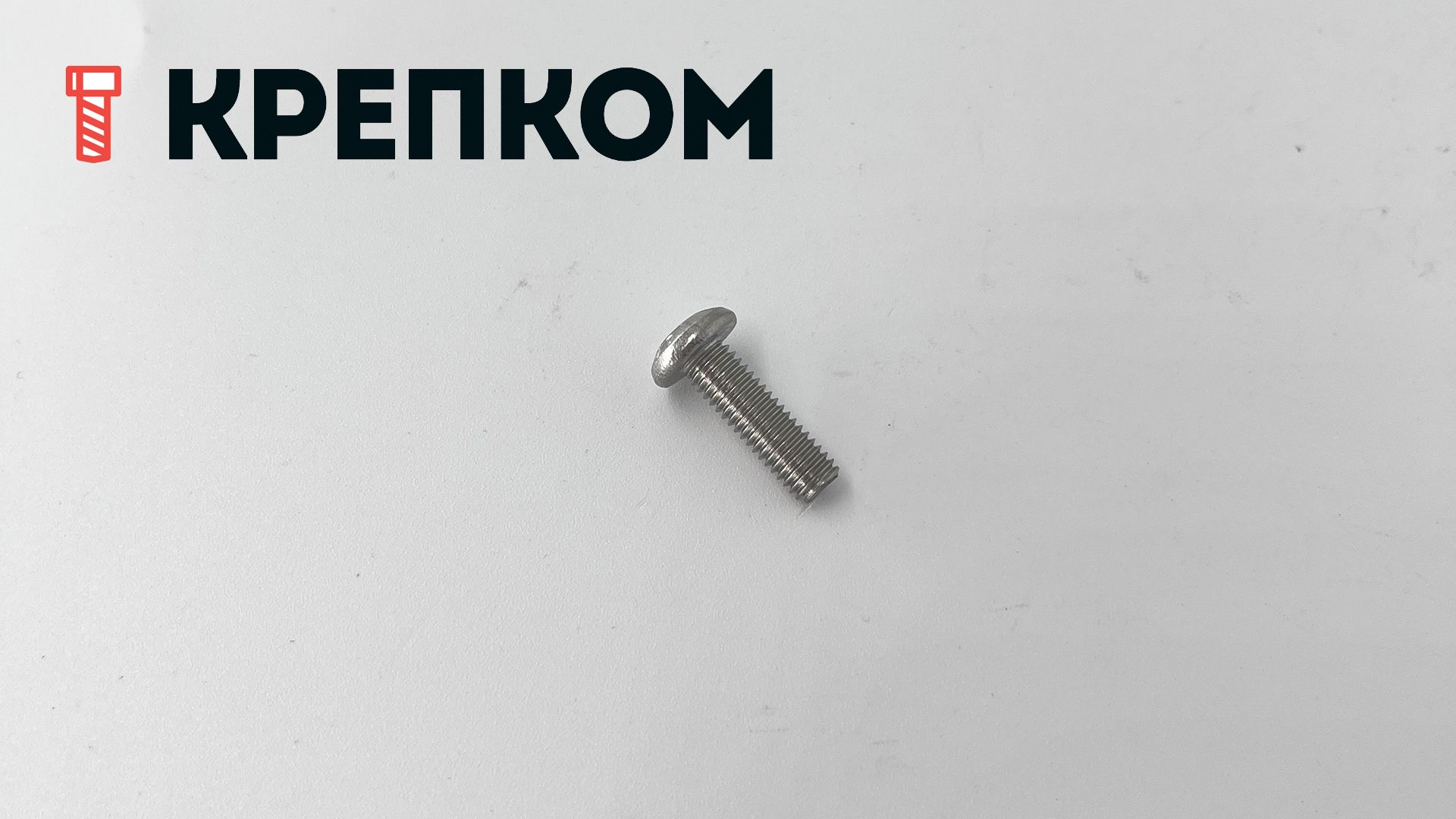

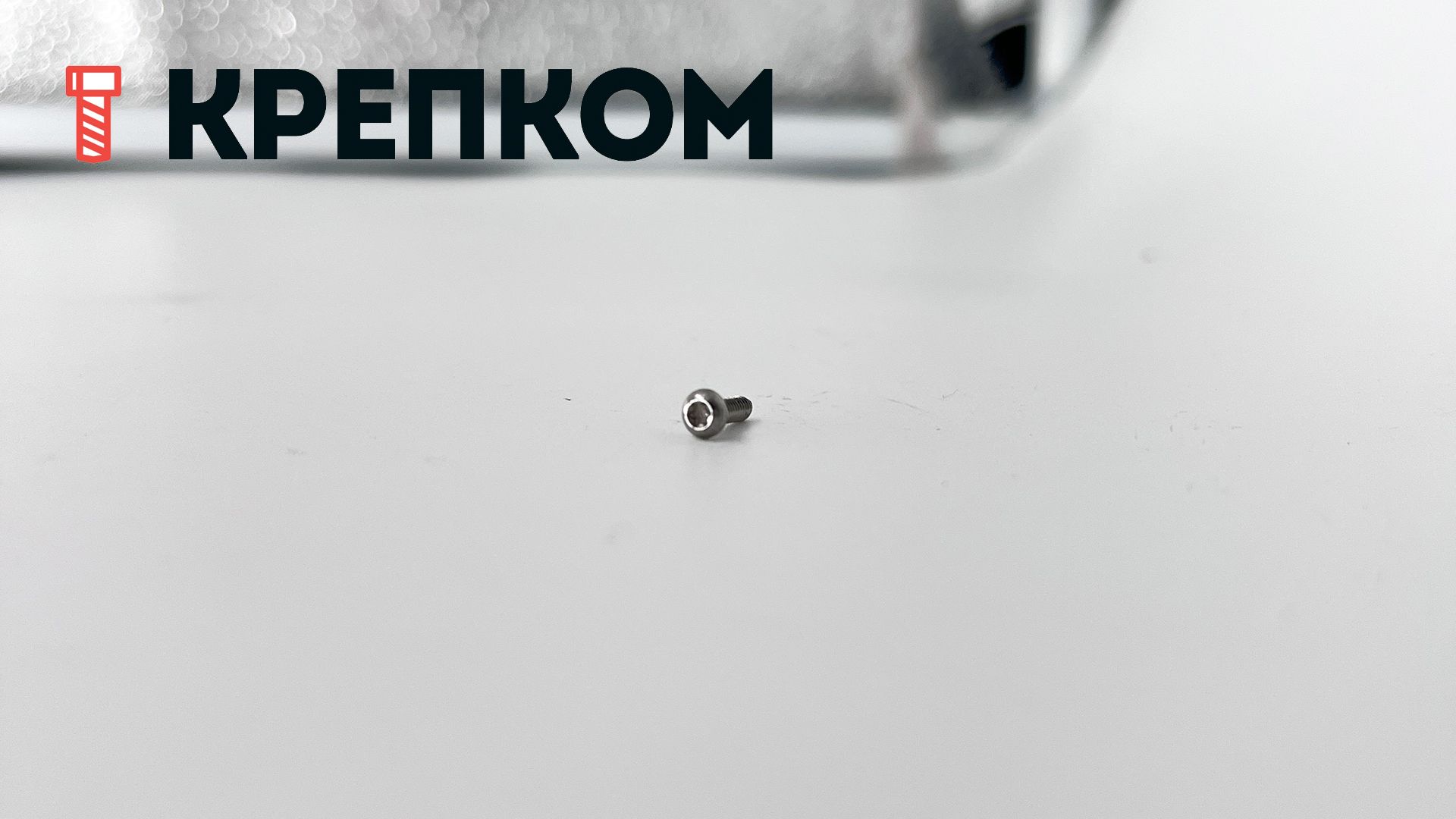

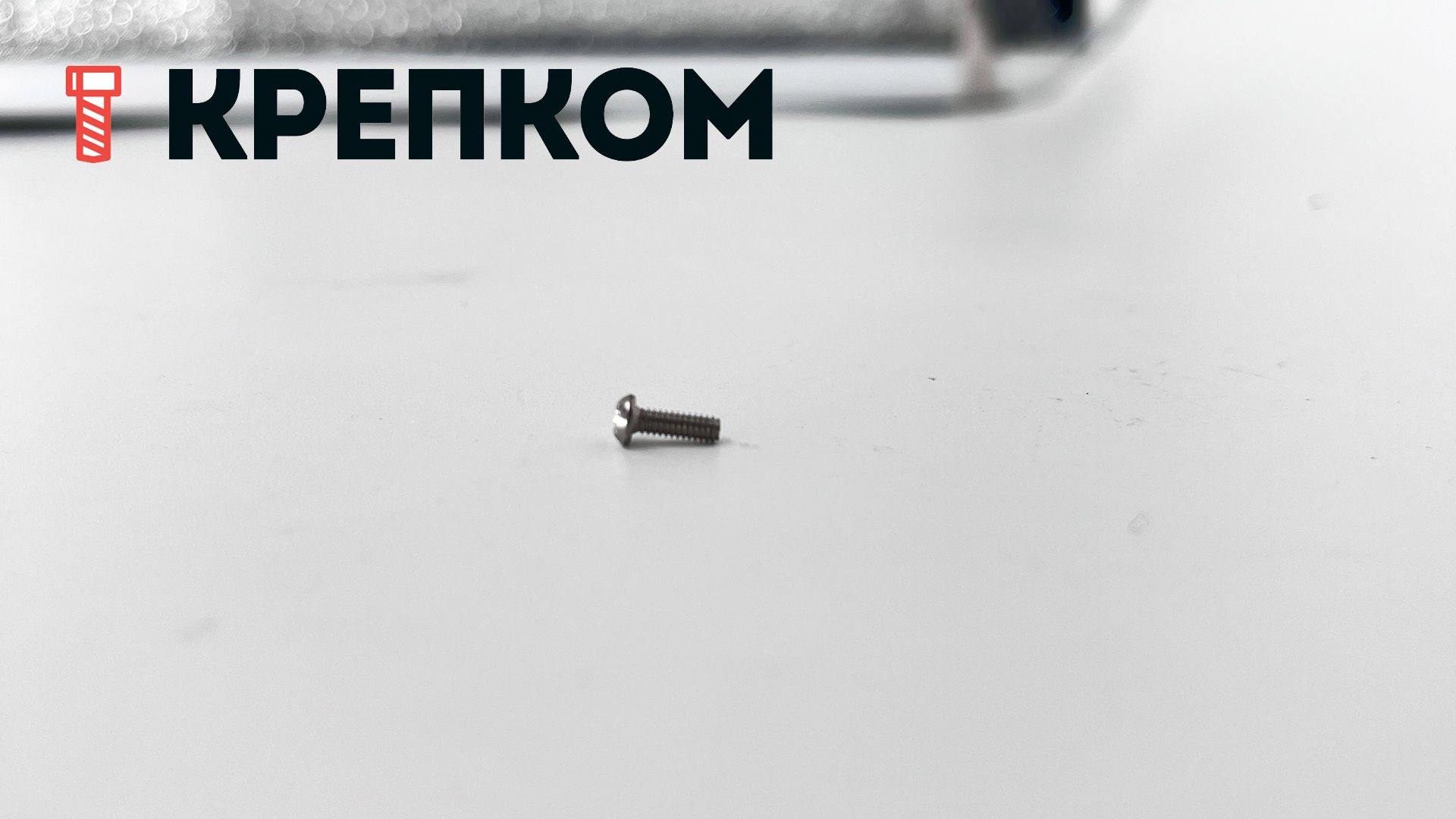

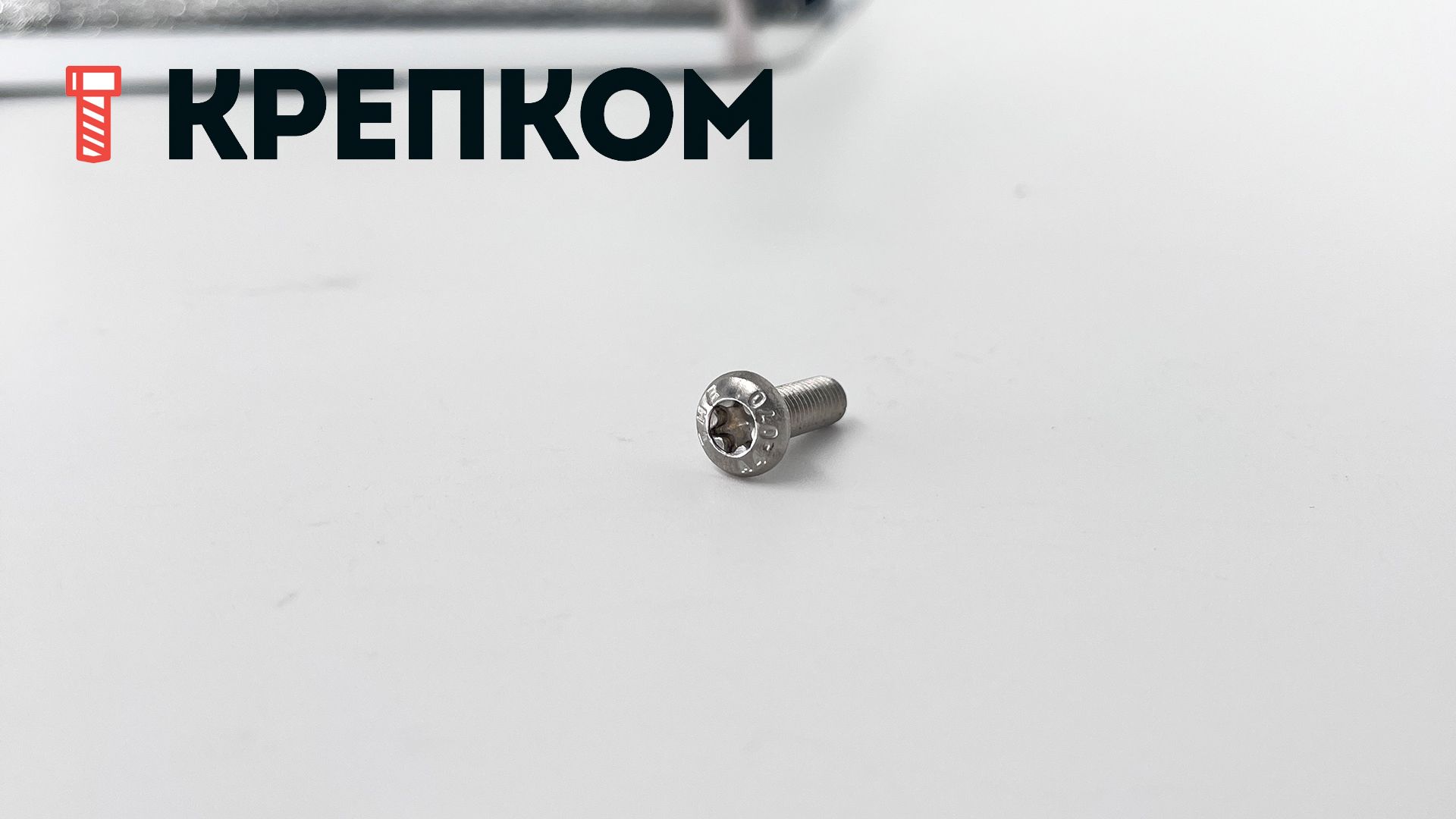

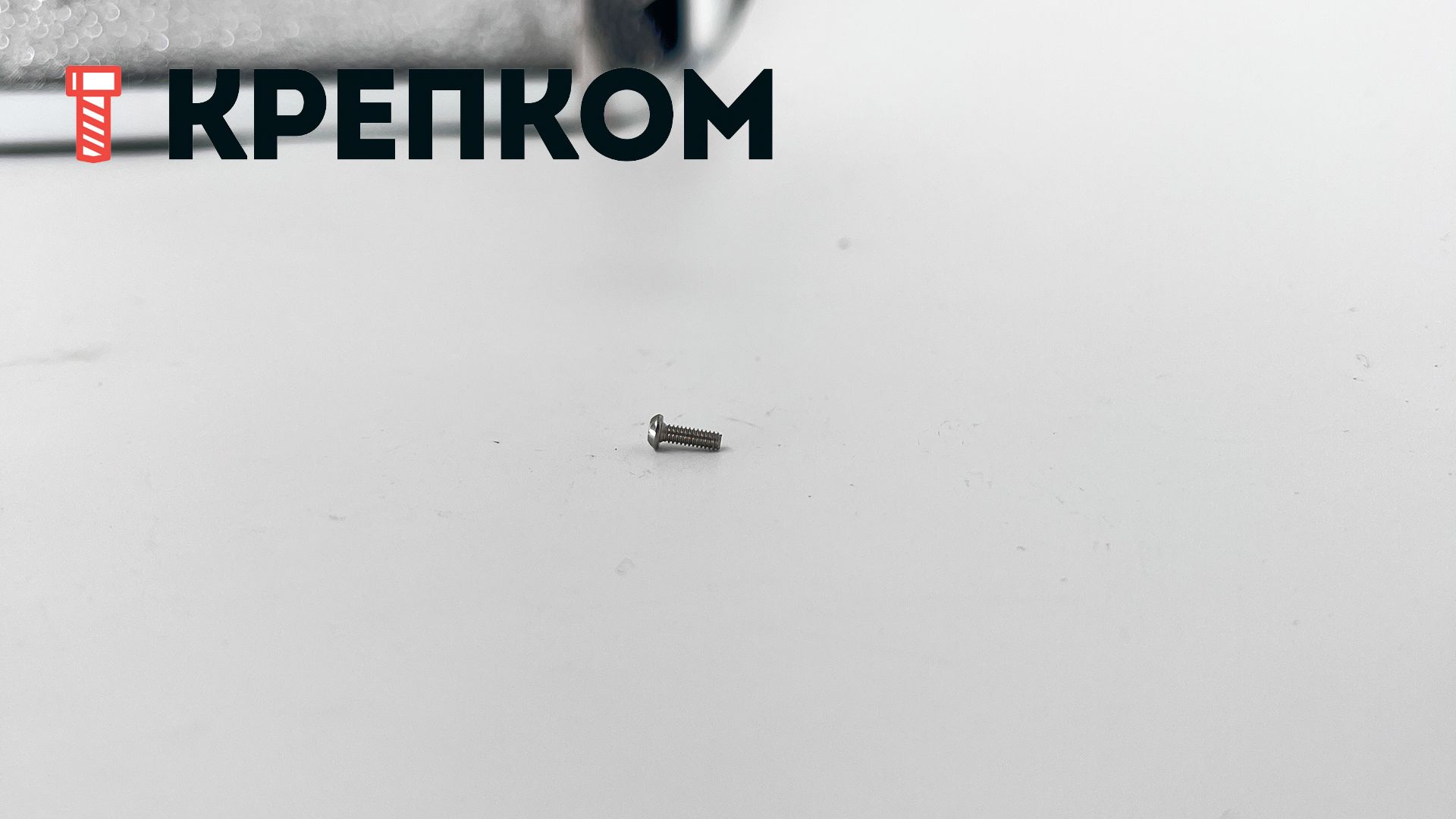

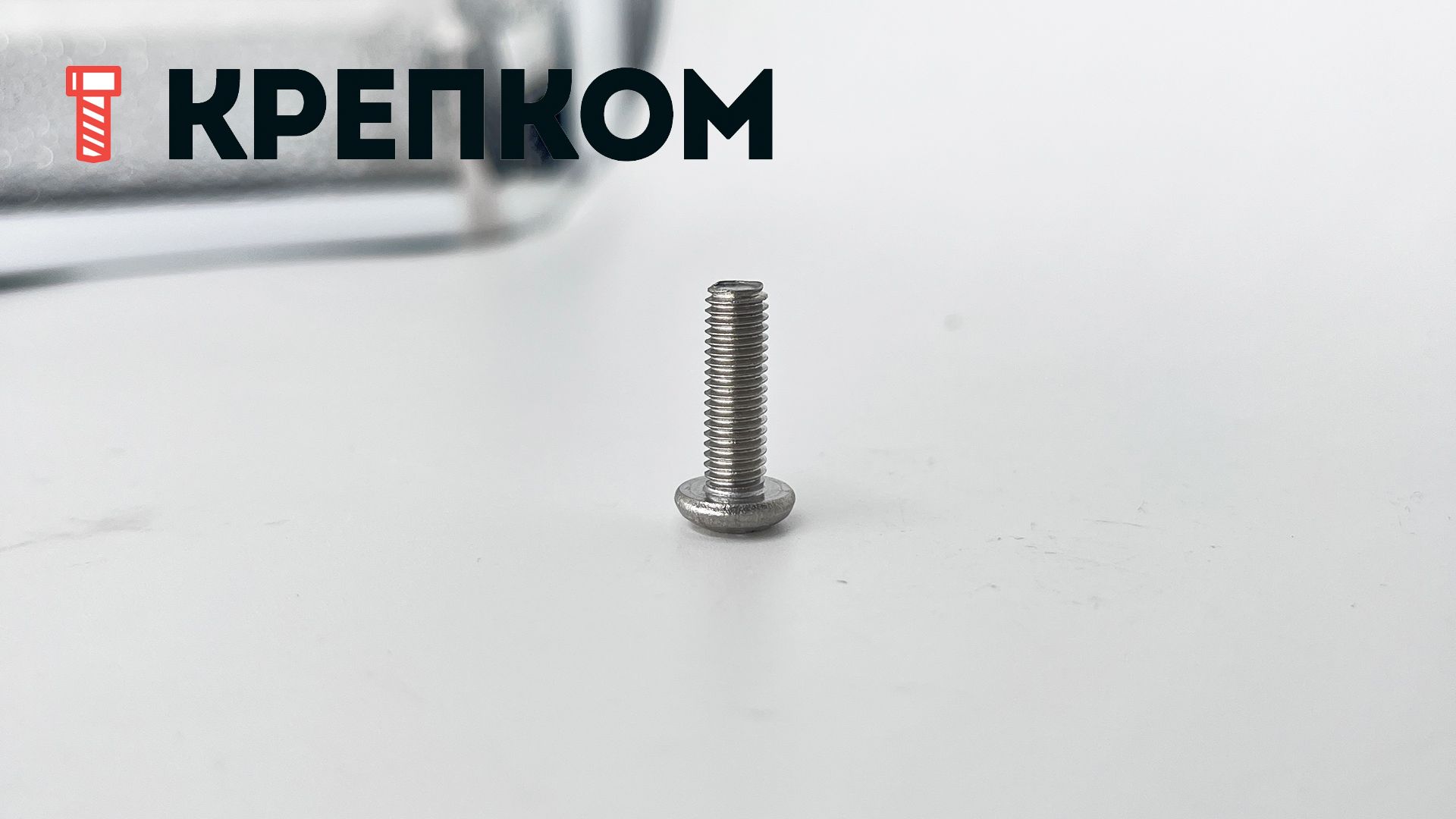

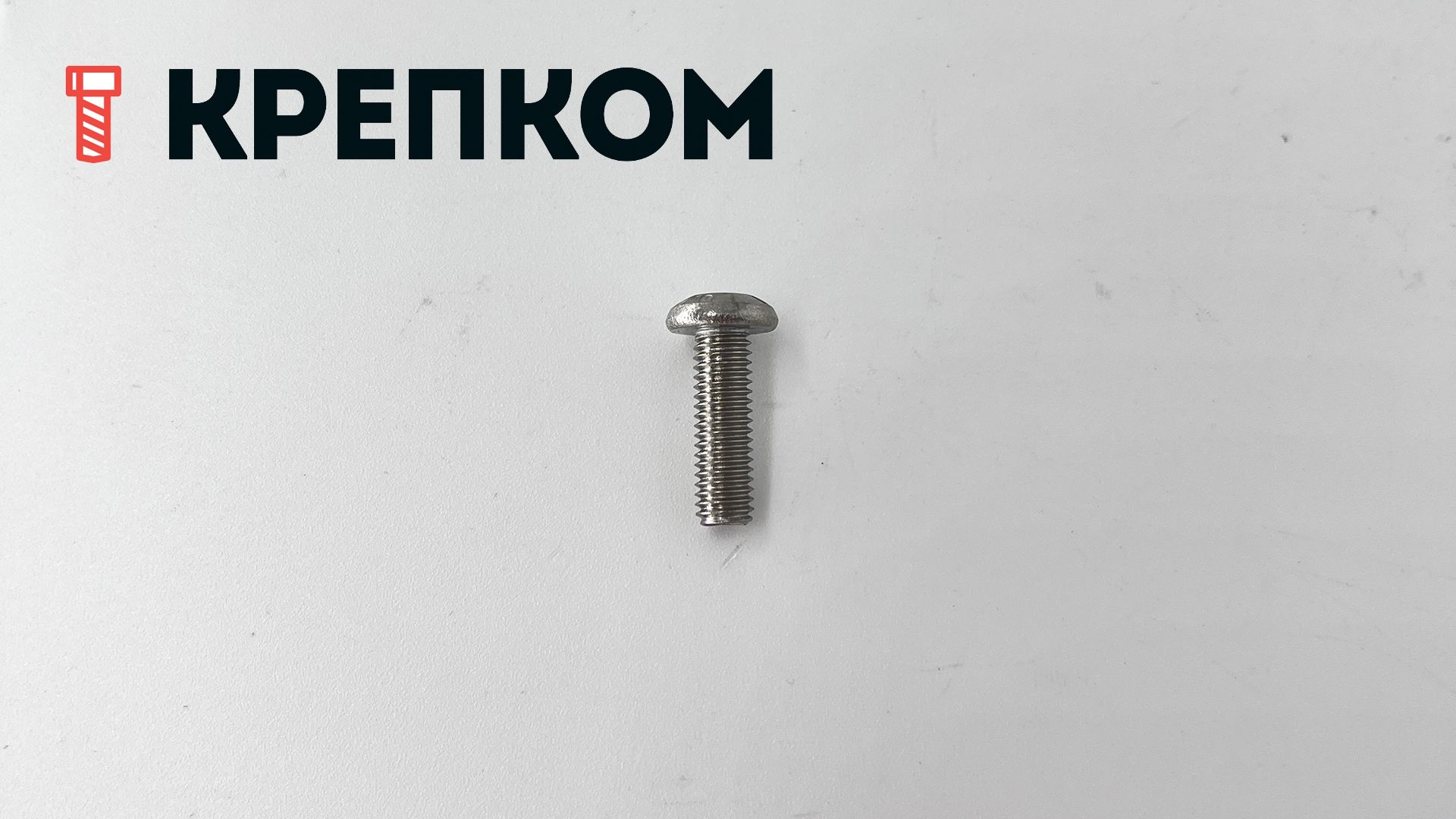

Винт с полукруглой головкой и шлицем TORX ISO (DIN) 7380, нержавеющая сталь А4

Код товара: WN00173939

3 фото

3 позиции

Ваш консультант Анастасия

8 (921) 091-15-13

Для винтового соединения деталей машин, оборудования, приборов, агрегатов, металлоконструкций.
Соединение образует путем ввинчивания в резьбовое отверстие в теле металлических компонентов, реже при помощи гайки.
Стандарт: ISO (DIN) 7380, исполнение - 1.
Метрическая резьба, поле допуска 6g, шаг крупный (основной).
Полукруглая головка способствует плотному прижиму материала, не деформируя его.
Шлиц под ключ TORX для затяжки с большим усилием.
Материал - нержавеющая сталь А4.
Пониженная нагруженная способность из-за геометрии головки.
Номинальный размер: М3 - М16.
Длина стержня: 4 - 90 мм.

Подробнее

Вариации товара

Сталь 10.9 Шестигранник (HEX) А2 TORX-Pin (со штырьком) А4 Шестигранник (HEX) Сталь 10.9 Шестигранник (HEX) Сталь 12.9 Шестигранник (HEX) А2 Шестигранник (HEX) Цинк 10.9 Шестигранник (HEX) А2 TORX Титан Шестигранник (HEX)

Полезные материалы и статьи

Стандарт DIN 7380 в PDF

Виды винтов, головки и шлицы

Классы прочности нержавеющих винтов

Как предотвратить заедание резьбы нержавеющего крепежа?

Что прочнее нержавеющая или оцинкованная сталь?

Нагрузки и моменты затяжки нержавеющего крепежа

Размеры
О товаре
Отзывы (0)

Код товара

Диаметр (мм) Длина (мм) Шаг резьбы (мм)

Наличие

Цена

Фасовка

Количество

WN00173384

Наличие:

Диаметр (мм) 6

Длина (мм) 6

Шаг резьбы (мм) 1

Цена обновляется

1 шт

Наличие:

WN00173355

Наличие:

1,5

Диаметр (мм) 10

Длина (мм) 50

Шаг резьбы (мм) 1,5

Цена обновляется

1 шт

Наличие:

WN00173356

Наличие:

1,75

Диаметр (мм) 12

Длина (мм) 45

Шаг резьбы (мм) 1,75

Цена обновляется

1 шт

Наличие:

Винт (болт) с полукруглой головкой и шлицем Torx выполнен в соответствии со стандартом ISO (DIN) 7380 (исполнение -1). Вкручивается в резьбовое отверстие в обоих скрепляемых элементах или только в материале основания, может дополнительно фиксироваться гайкой с шайбой. Удобство установки обеспечивается Г-образным ключом, отверткой или битой с наконечником Torx. Крепеж наиболее востребован при производстве и ремонте оборудования для медицинской и пищевой промышленности, гаджетов, приборов, бытовой техники и электроники.

Свойства

Для изготовления винта используется прочная коррозионно-стойкая сталь марки А4 (отечественный аналог 10Х17Н13М2). Она устойчива к влаге, кислотным и щелочным средам, хлорированной воде, морскому климату, перепадам температур, нетоксична и соответствуюет высокому классу прочности А4-80. Безопасный диапазон рабочих температур: от -60 до +450°С.

Аналоги ISO (DIN) 7380-1 с внутренним шестигранником

ГОСТ ISO 7380-1-2014
ГОСТ 28963-91

Размеры

Винт с полукруглой головкой и шлицем TORX ISO (DIN) 7380 - схема

Диаметр резьбы, D		M3	M4	M5	M6	M8	M10	М12
Диаметр головки, DK		5,7	7,6	9,5	10,5	14	17,5	21
Высота головки, K		1,65	2,2	2,75	3,3	4,4	5,5	6,6
Размер шлица, TORX		Т10	Т20	Т25	Т30	Т40	Т50	Т55
Длина, L	min	5	6	6	6	8	12	16
Длина, L	max	25	40	45	60	60	60	120

Характеристики

DIN

7380
Единицы измерения

шт
Шлиц

TORX
Форма головки

Полукруглая
Размер шага резьбы

Крупный (обычный)
Материал

Нержавеющая сталь А4
Название на упаковке (ориг. название)

Hexagon socket button head screws TORX

* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара. Представленная информация не является публичной офертой
