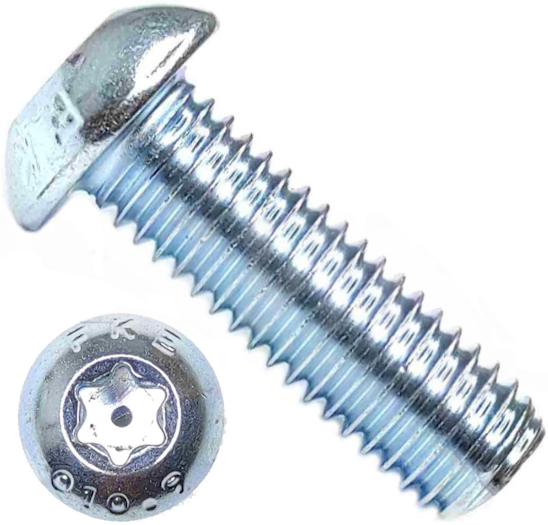

Винт 6х16 с полукруглой головкой и шлицем TORX ISO (DIN) 7380, высокопрочный 10.9, оцинкованная сталь
Цена
23 руб.
Ваш консультант Владимир
7 (931) 348-45-86- Высокопрочный крепёж для винтового соединения деталей машин, оборудования, приборов, агрегатов, металлоконструкций.
- Соединение образует путём ввинчивания в резьбовое отверстие в теле металлических компонентов, реже при помощи гайки.
- Стандарт: ISO (DIN) 7380, исполнение – 1.
- Метрическая резьба, поле допуска 6g, шаг крупный (основной).
- Полукруглая головка со шлицем Torx для затяжки с большим усилием.
- Из-за геометрии головки рекомендуется нагружать винты на 80% от значений указанных в ISO 898-1.
- Закалённая углеродистая сталь класса прочности 10.9.
- Гальваническое цинковое покрытие для придания коррозионной стойкости.
- Диаметр: М6.
- Длина стержня: 16 мм.
Винт с полукруглой головкой 6х16 мм и шлицем Torx30, оцинкованный DIN (ISO) 7380 – крепёж повышенной прочности из закалённой высокоуглеродистой стали с цинковым покрытием для использования в винтовых соединениях, подвергающихся большим сдвиговым напряжениям. Расчётная предельная нагрузка на разрыв – 1000 Н/мм² или 100 кГс/ мм² и предел текучести – 900 Н/мм² или 90 кГс/ мм². Его стержень полностью покрыт метрической резьбой высокого класса точности. Главная особенность состоит в приводе Torx (звездочка), который позволяет увеличить момент затяжки до максимально допустимого значения.
(!) Следует учесть тот факт, что винты ISO (DIN) 7380 имеют пониженную на 20% нагрузочную способность по сравнению с изделиями с полноразмерной шестигранной или цилиндрической формой головы. Значения уменьшенной разрушающей нагрузки указаны в PDF-документе, табл. 3.
Назначение
Винт полусфера со шлицем звездочка DIN 7380 решает задачи по креплению различных листовых материалов и деталей к основанию из металла. Широкая опорная поверхность головы-полусферы способствует лучшему прижатию прикрепляемого элемента. Монтируется в отверстии с нарезанной резьбой, дополнительно может свинчиваться с гайкой и комплектоваться шайбами.
Сфера применения
Высокопрочный винт 10.9 с полусферической головкой и шлицем Torx применяется при сборке станочного оборудования, техники, механизмов, корпусов и различных металлоконструкций. Его используют в инструментальной промышленности, мебельном производстве, приборо- и машиностроении.
Аналоги ISO (DIN) 7380:
- ГОСТ ISO 7380-1-2014;
- ГОСТ 28963-91.
Размеры
| Диаметр резьбы, D | М6 |
| Длина винта, L | 16 мм |
| Диаметр головки, DK | 10,5 мм |
| Высота головки, K | 3,3 мм |
| Размер под ключ Torx | T30 |
Характеристики
-
DIN7380
-
ISO7380-1
-
Шаг резьбы (мм)1
-
Единицы измеренияшт
-
ШлицTORX
-
Форма головкиПолукруглая
-
Размер шага резьбыКрупный (обычный)
-
Класс прочности10.9
-
Артикул7380 6 16 10 оц ТХ
-
МатериалОцинкованная сталь
-
