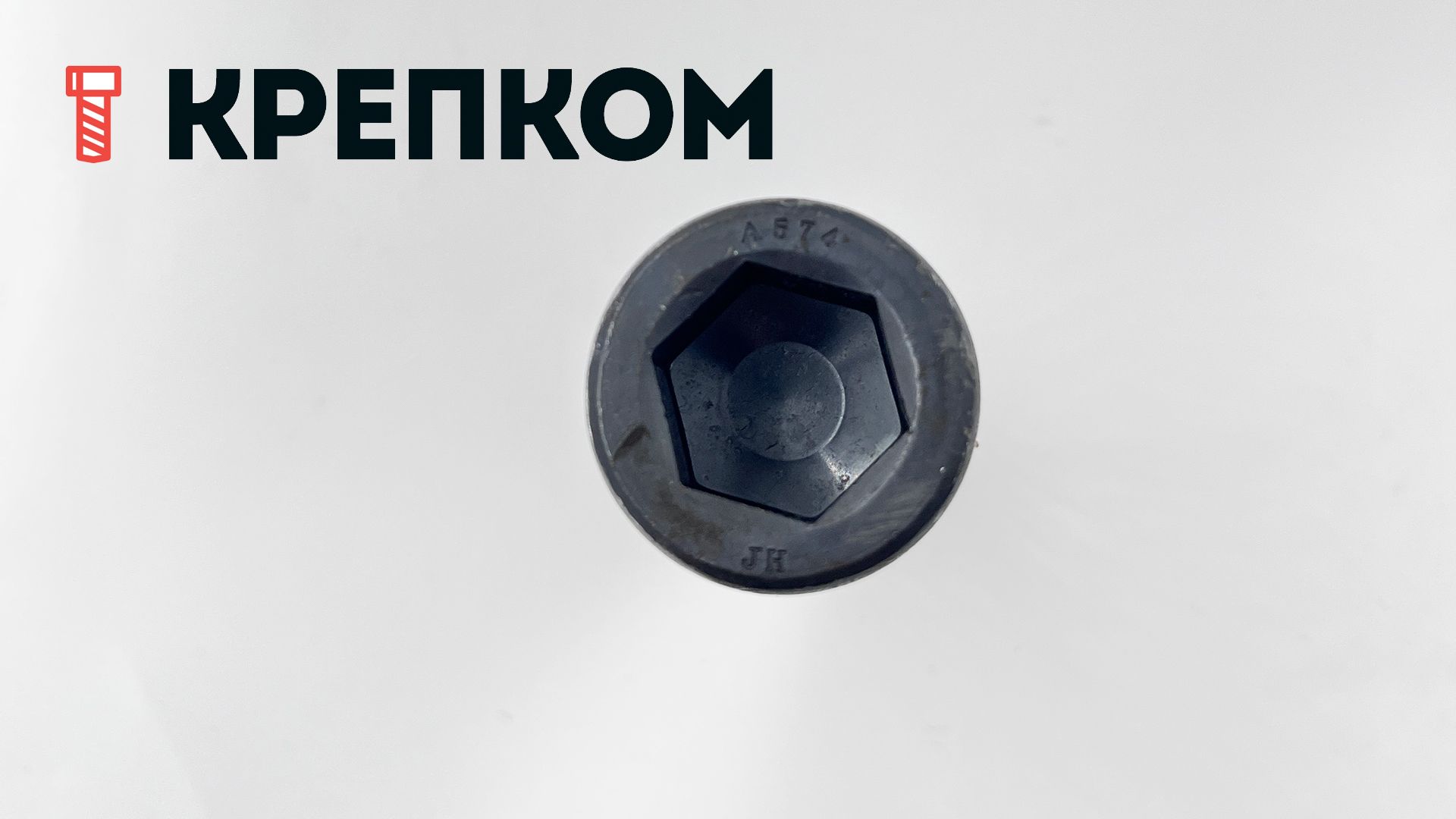

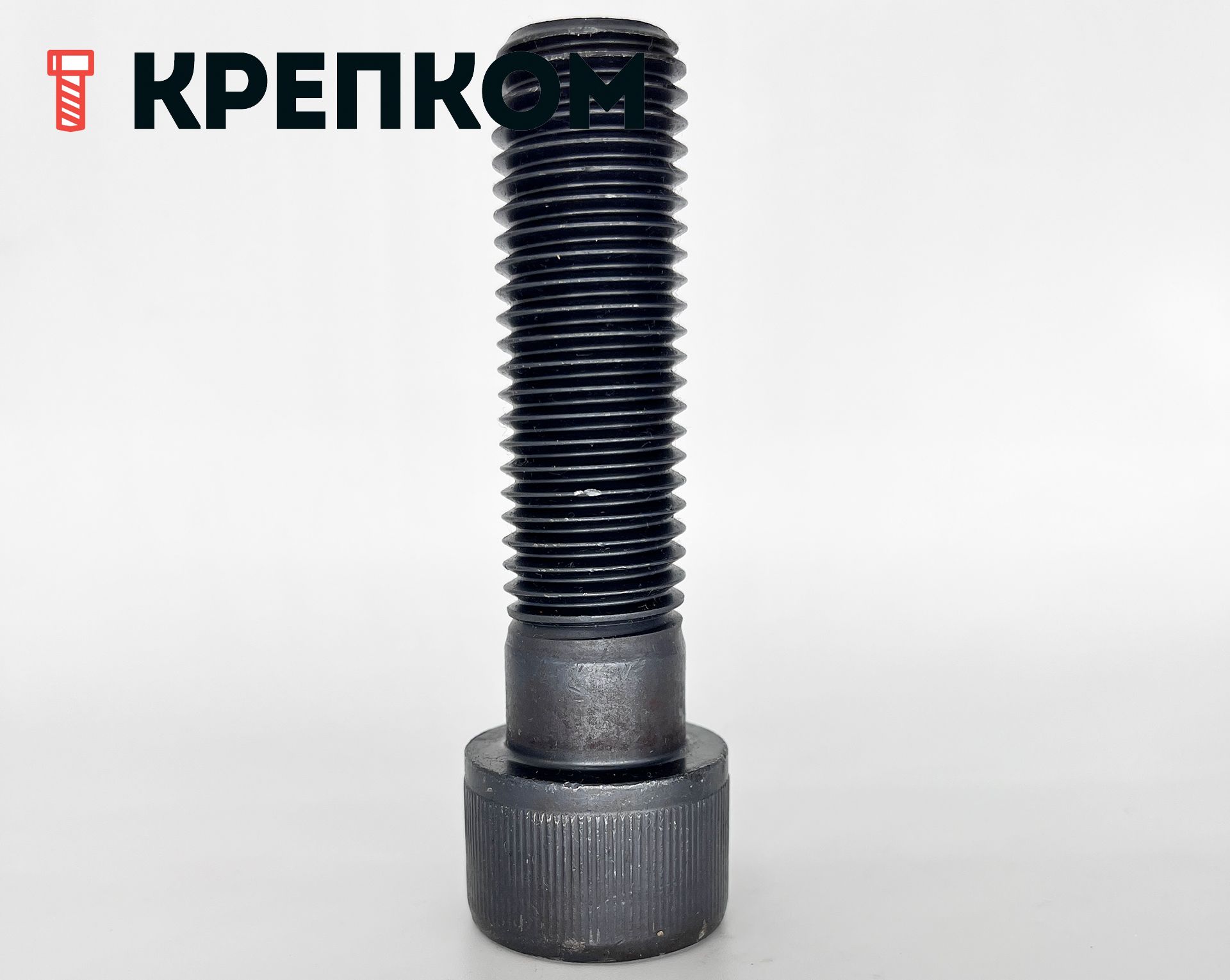

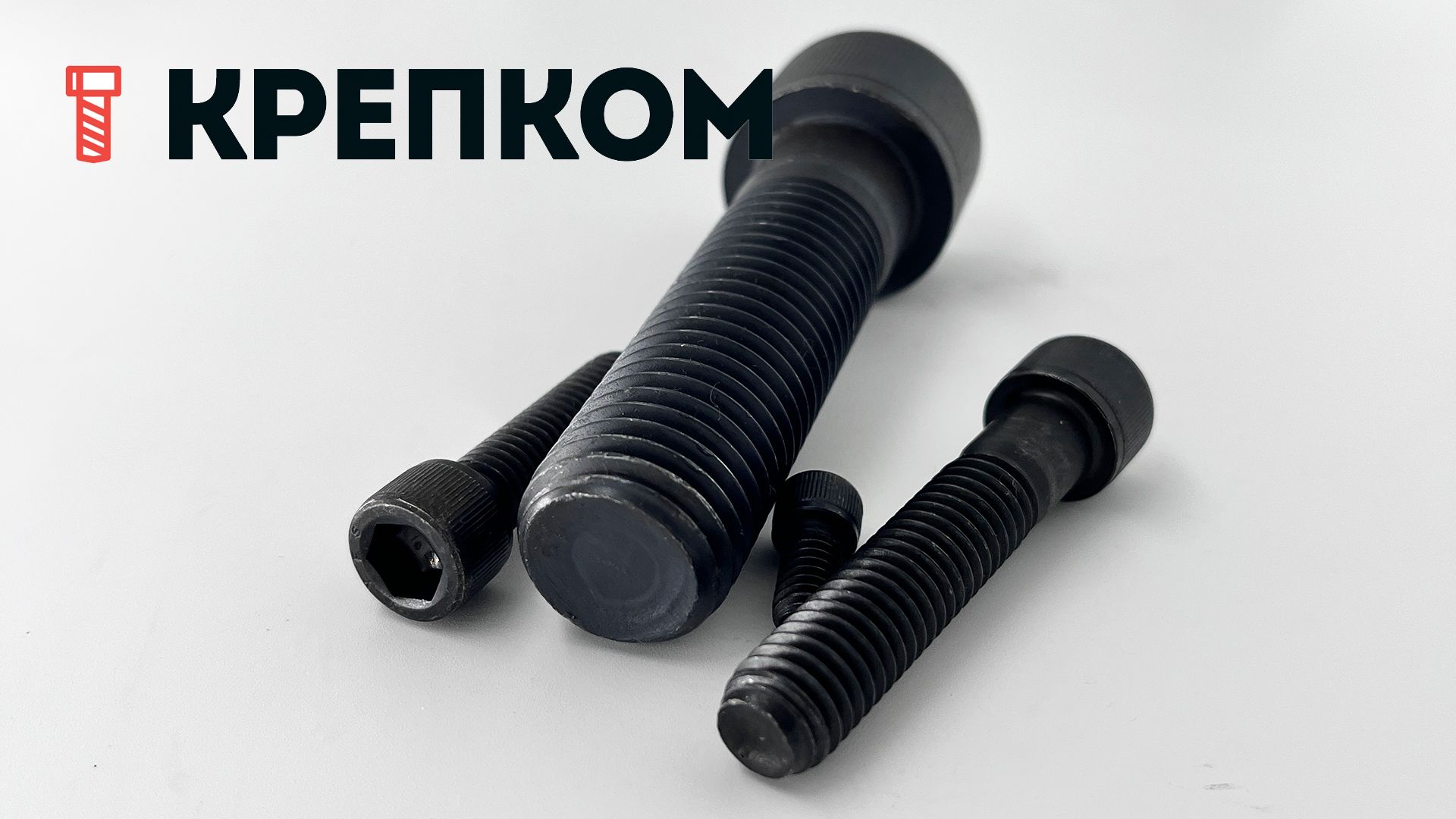

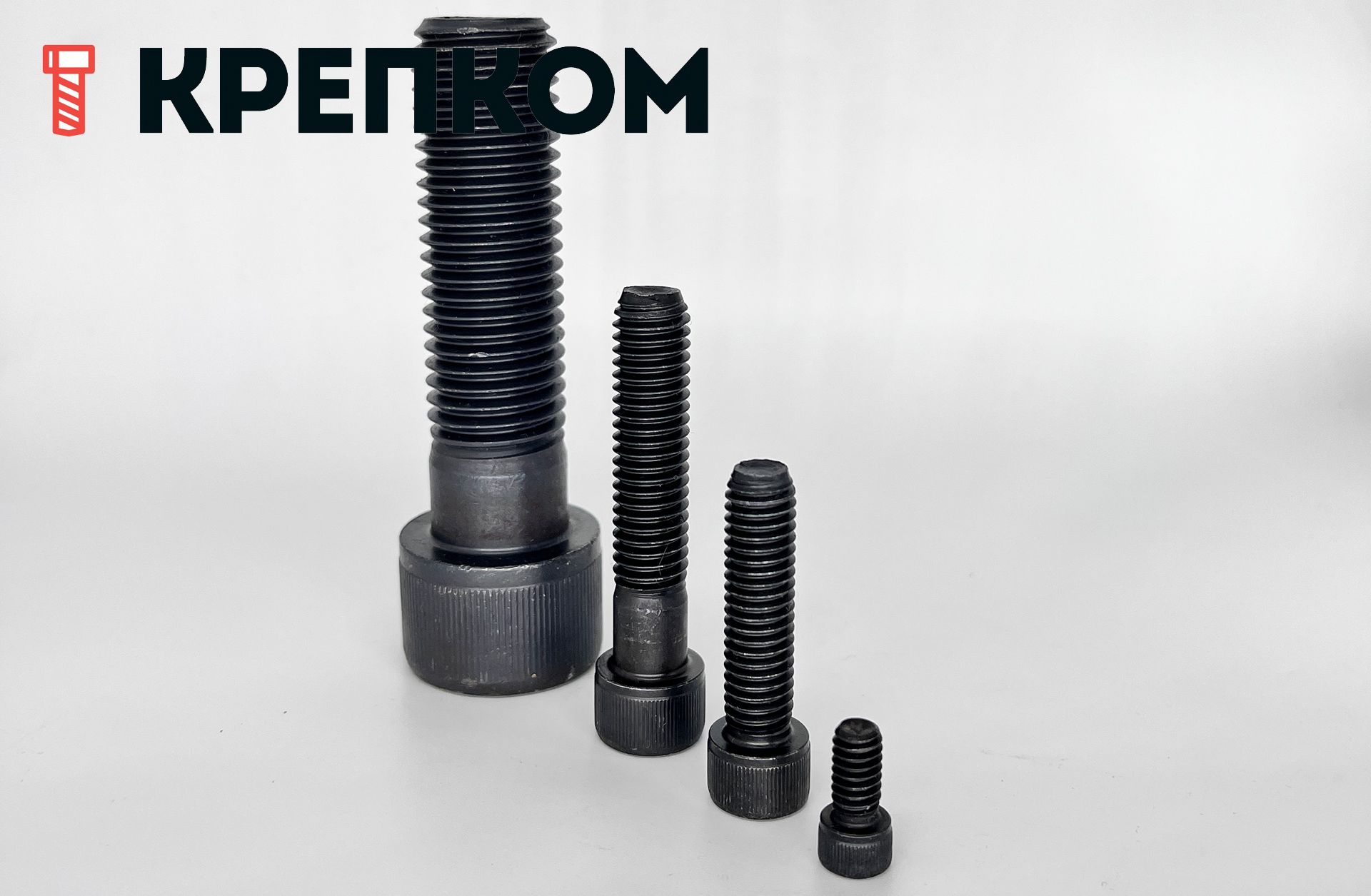

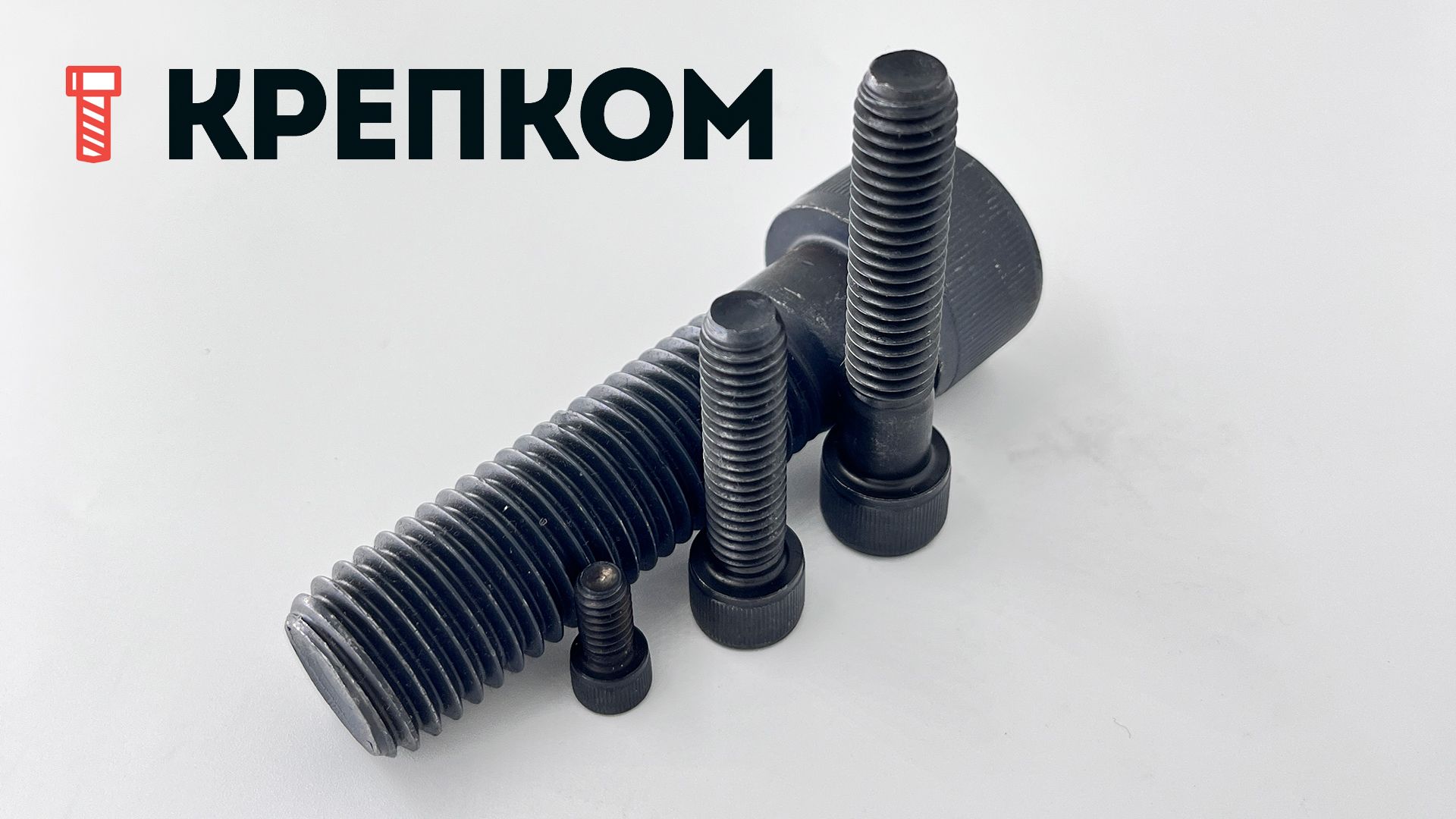

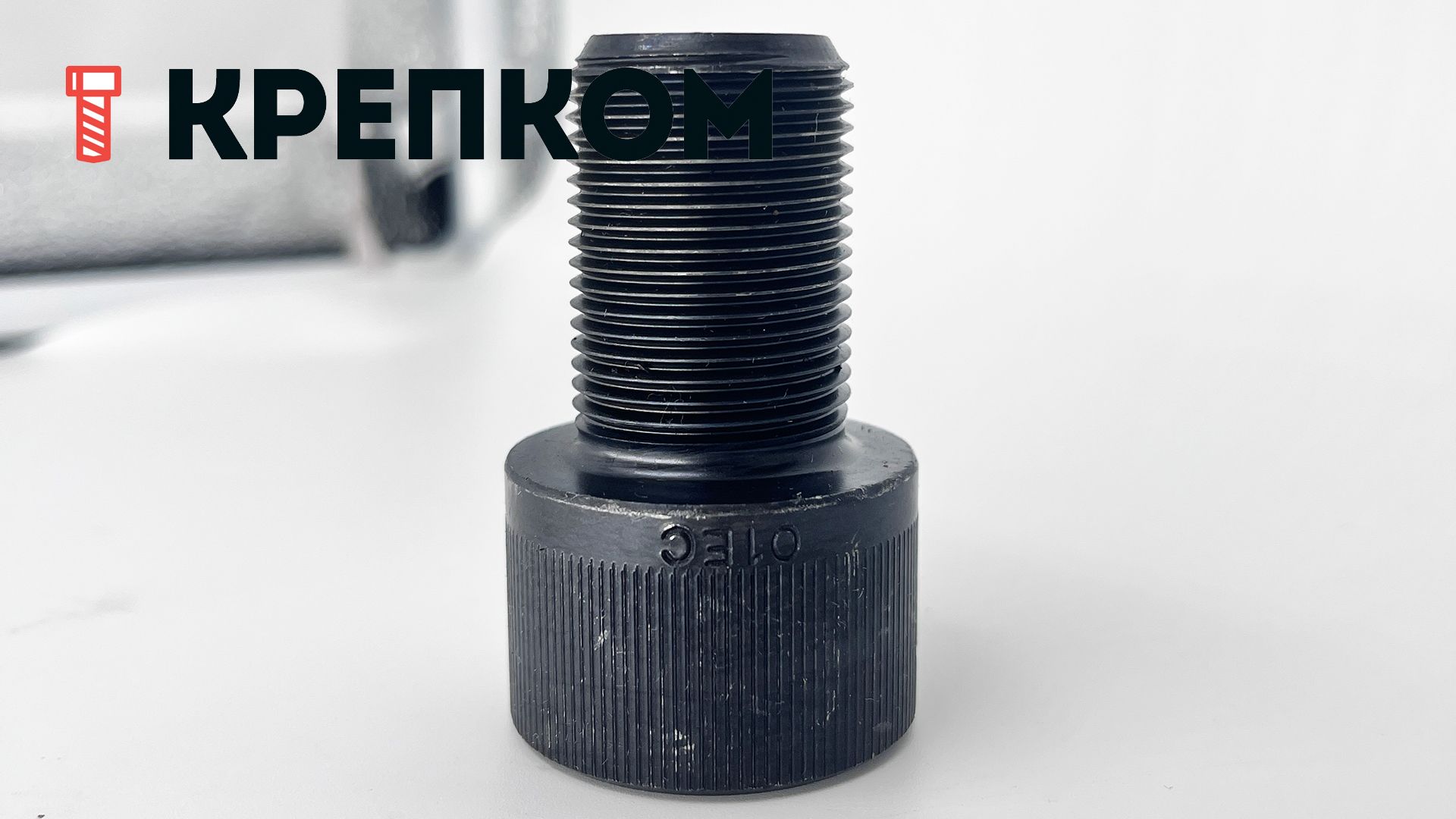

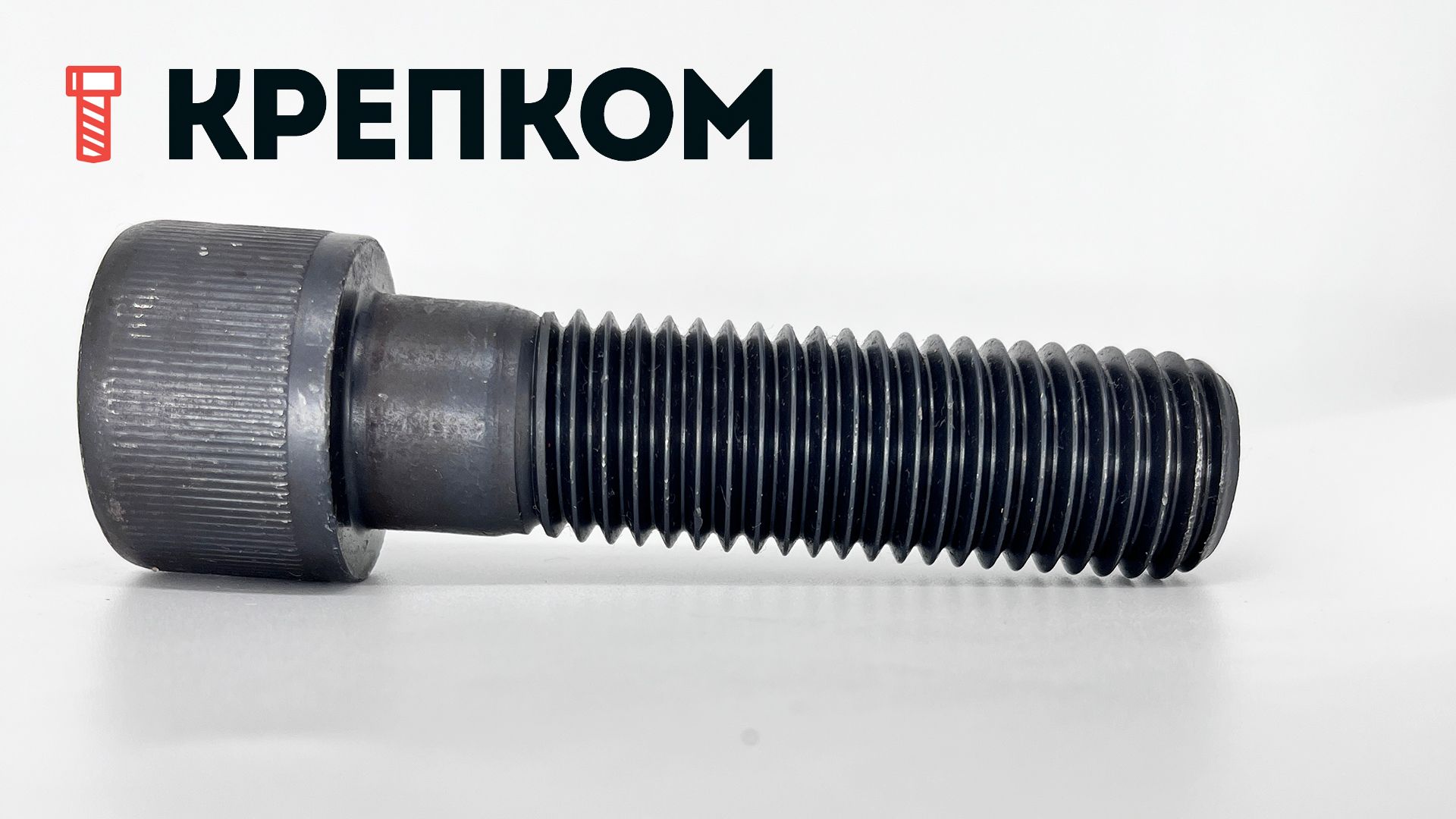

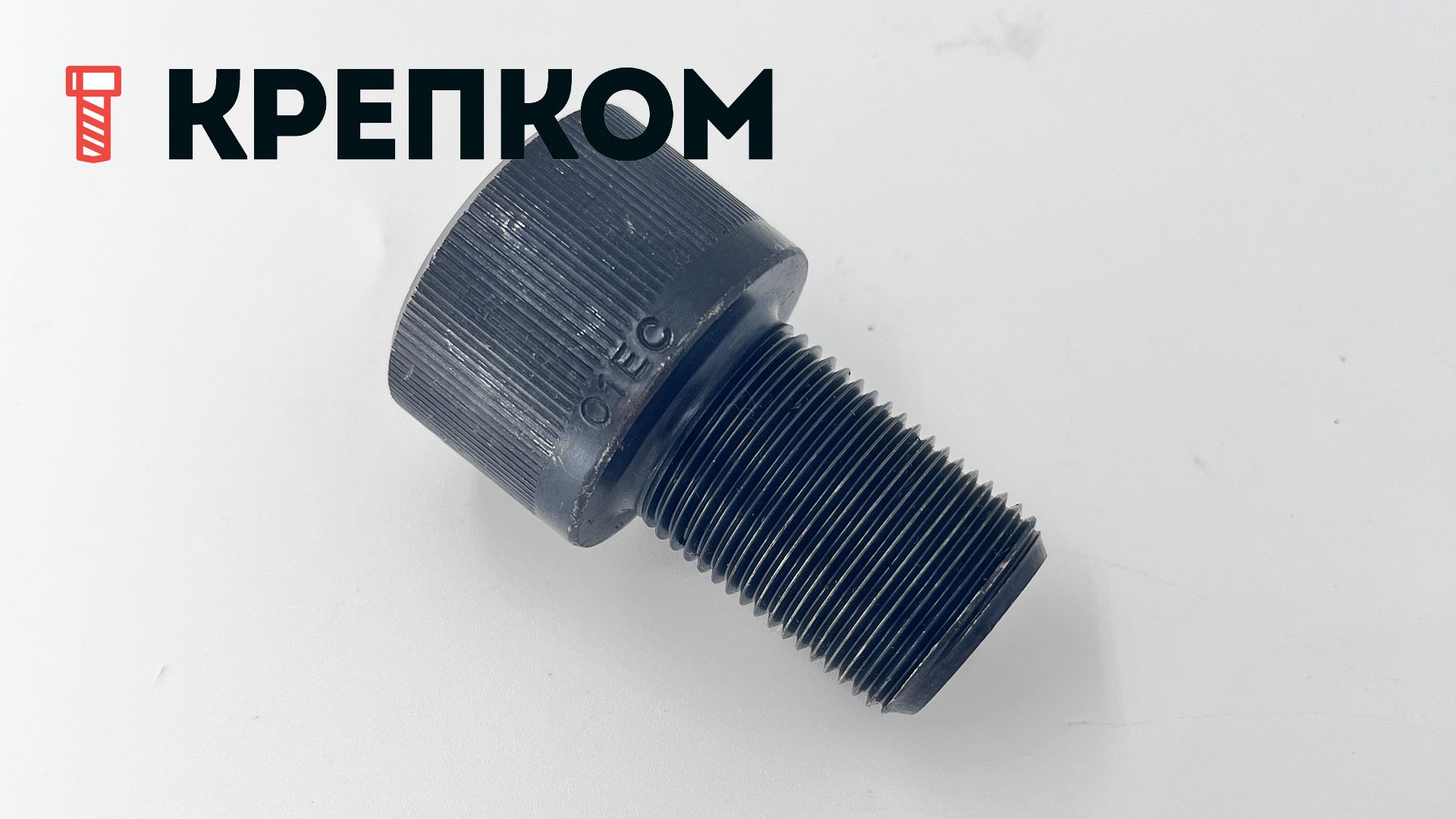

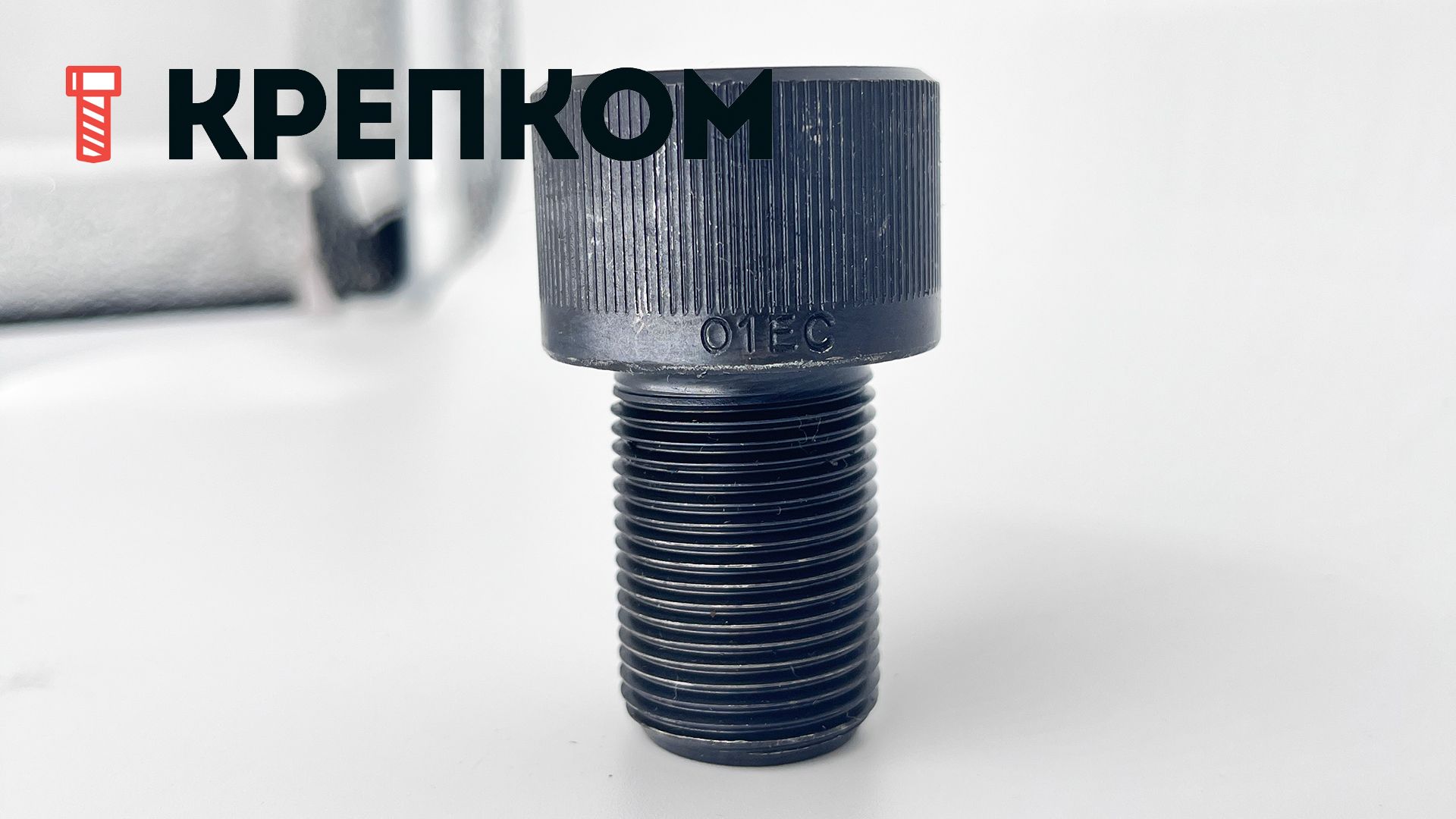

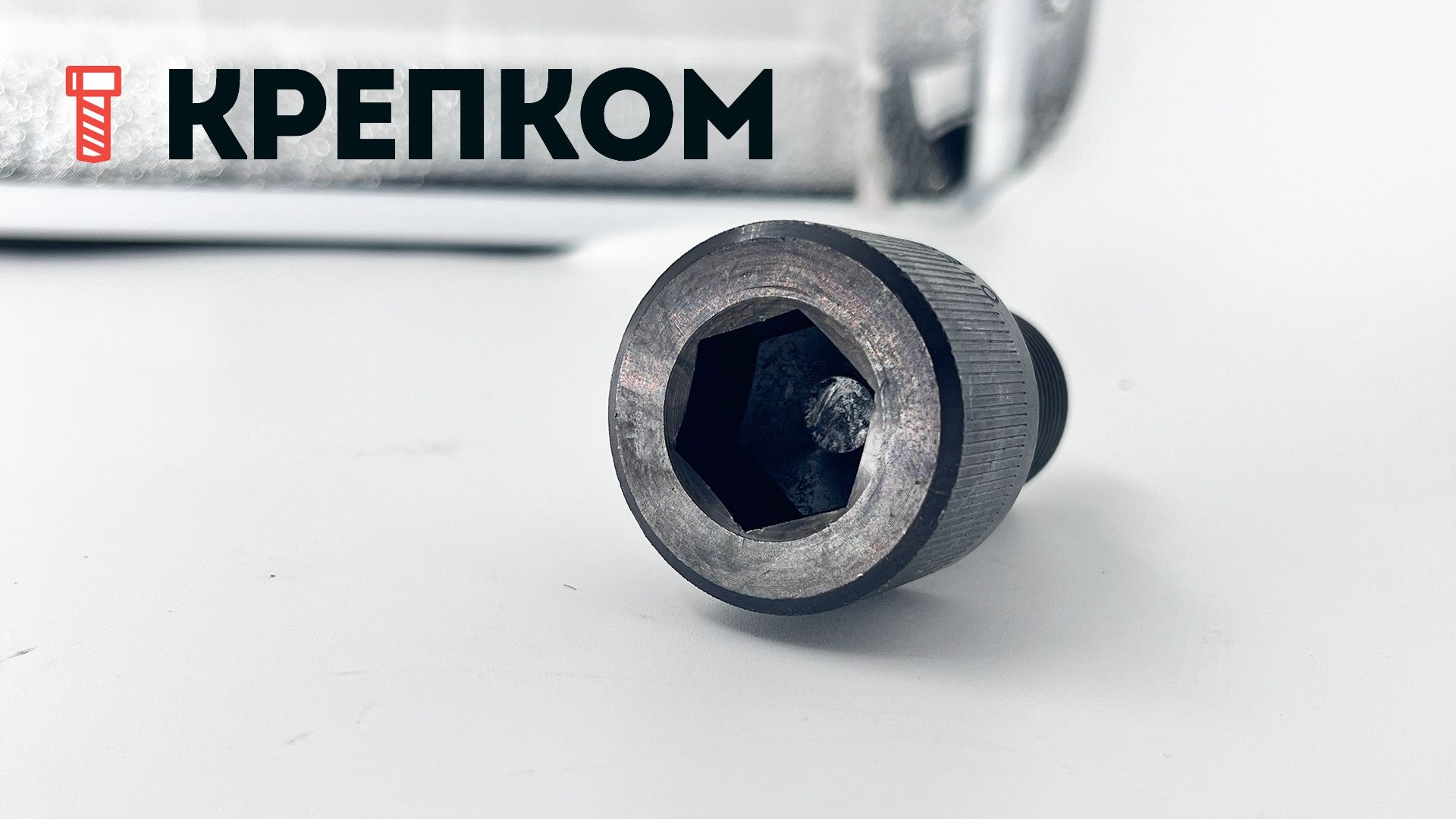

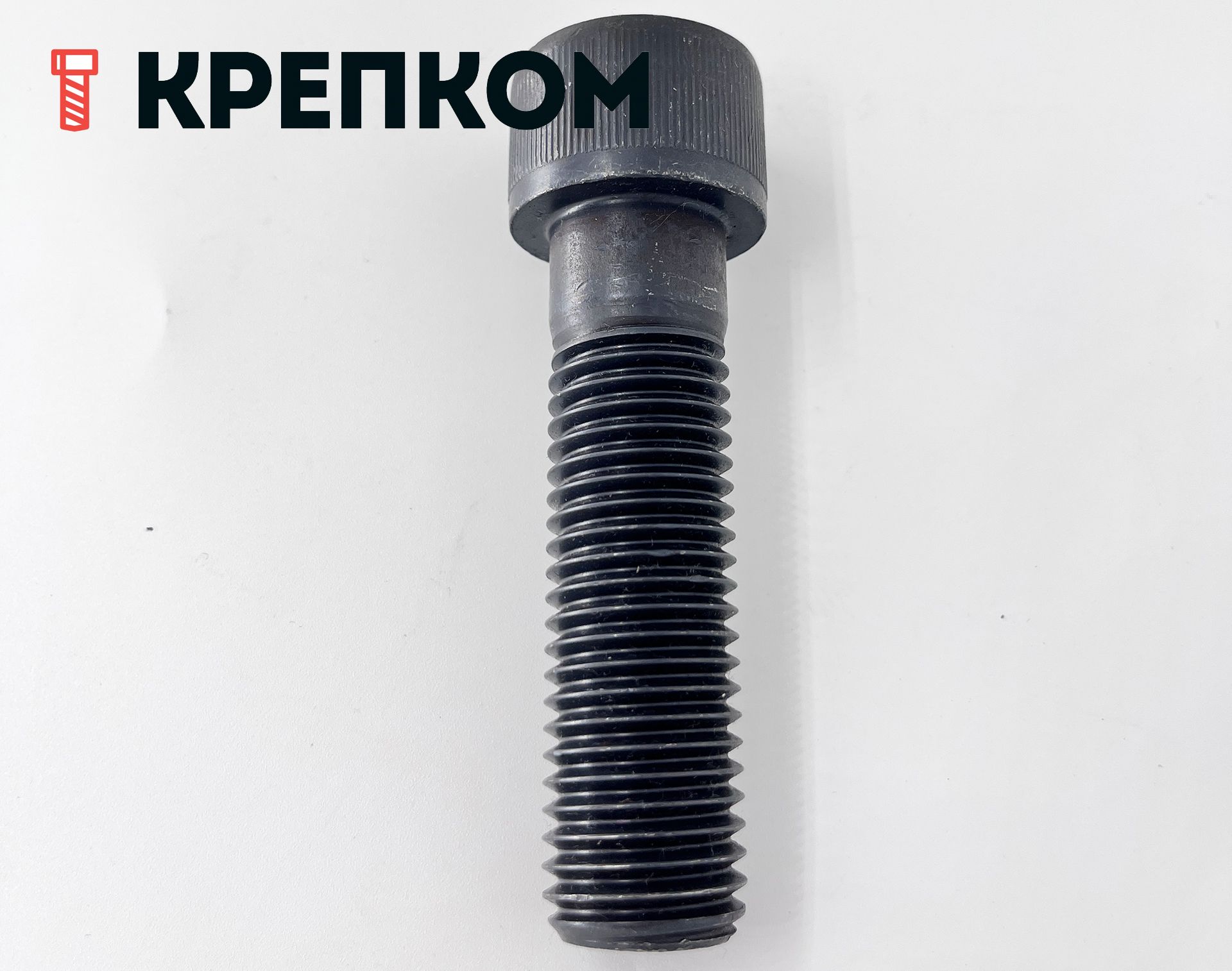

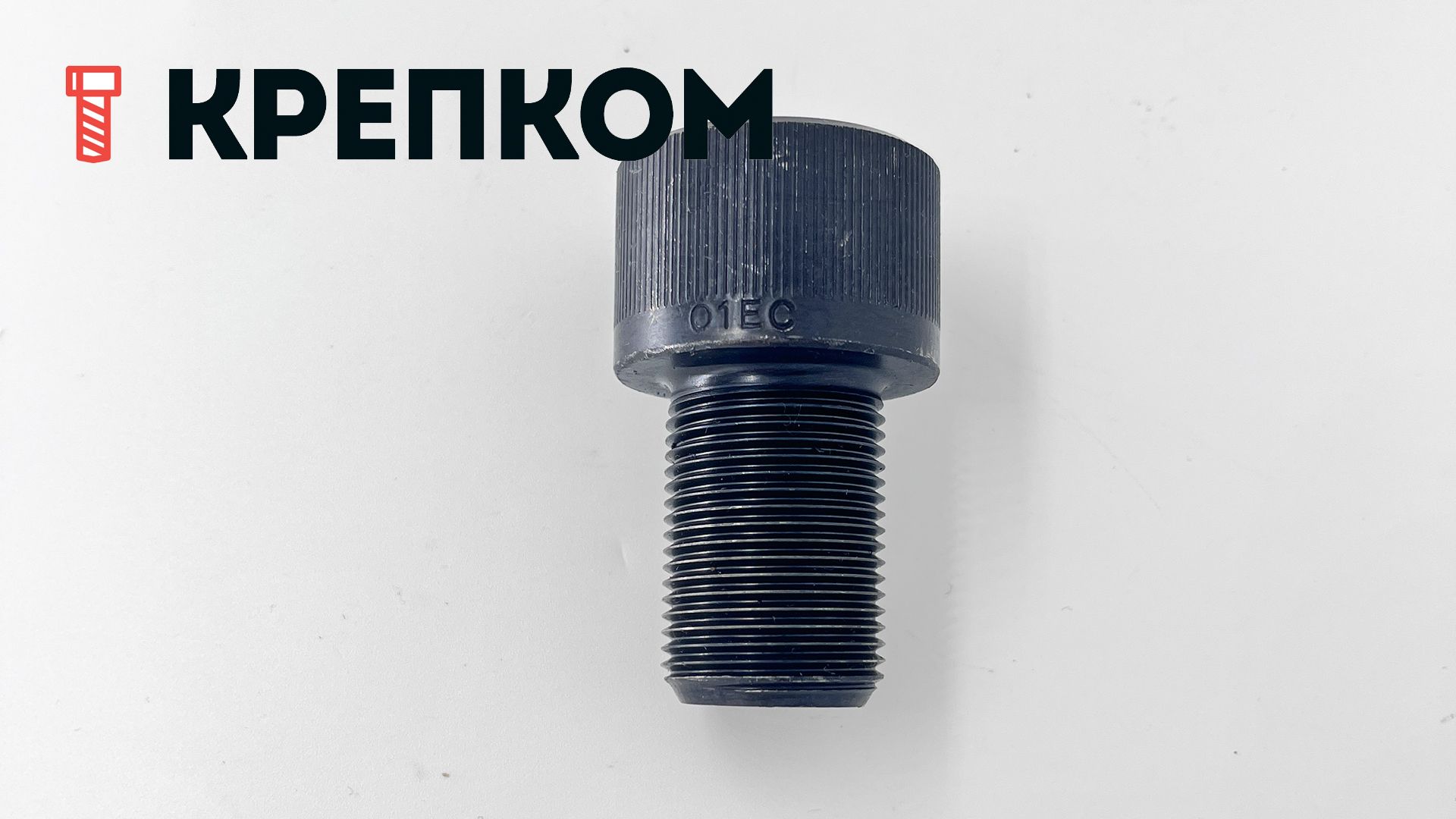

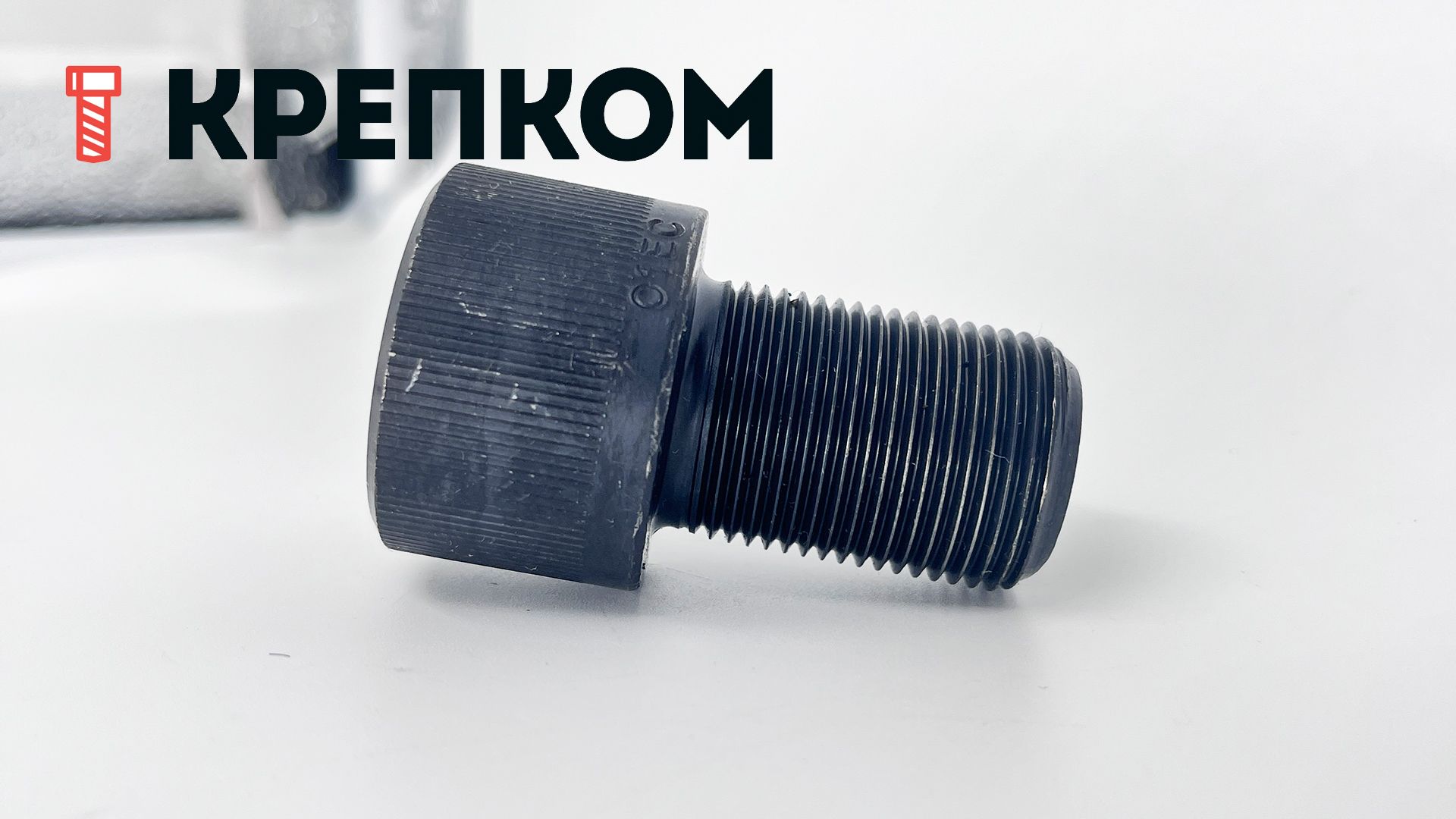

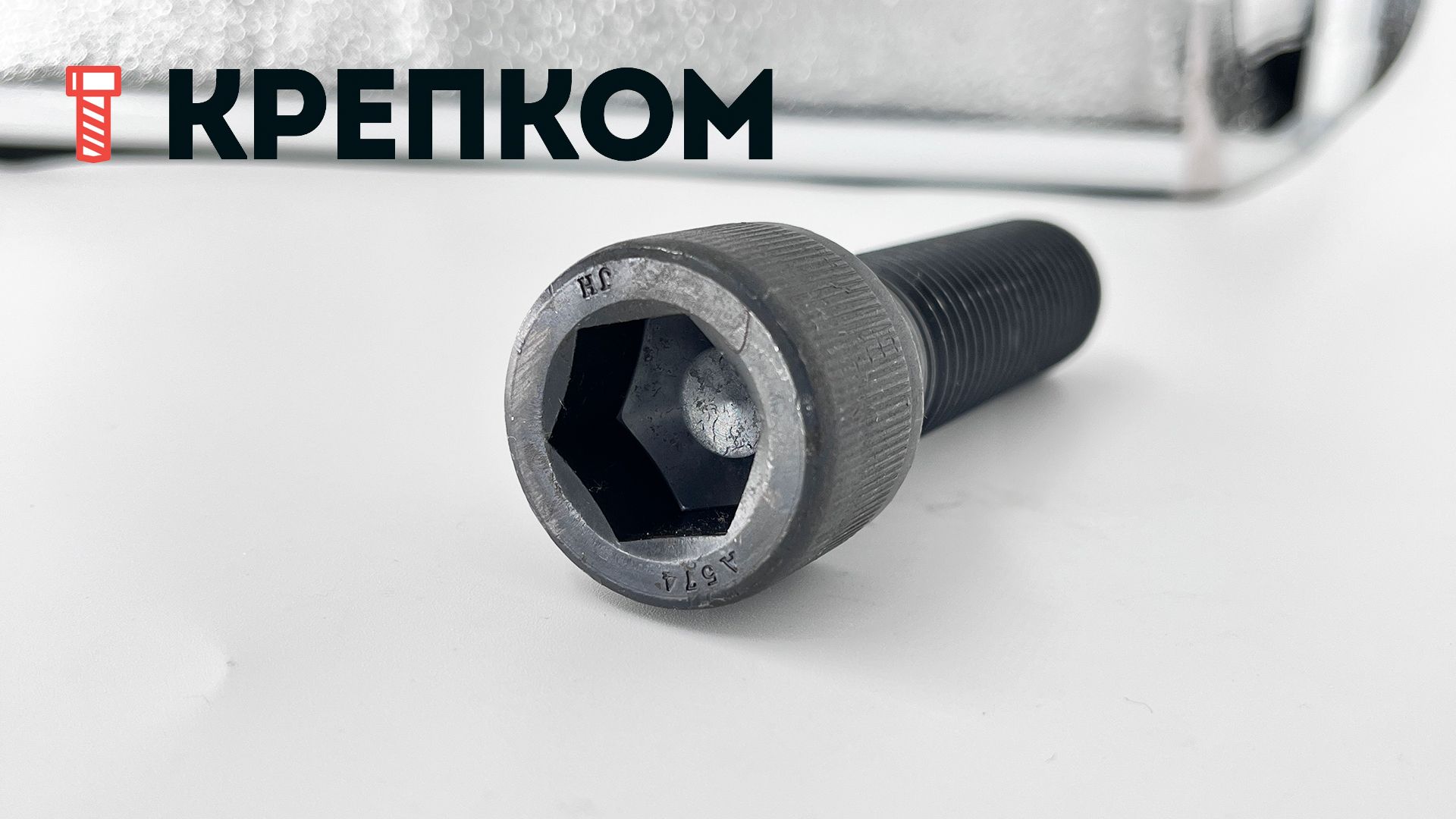

Винт (болт) дюймовый с цилиндрической головкой и внутренним шестигранником UNC DIN 912, класс прочности 12.9
Код товара: WN00086571
Внешний вид товара может отличаться от представленного на изображении
Ваш консультант Владимир
7 (931) 348-45-86- Высокопрочный крепеж с американской резьбой UNC, применяемый в зарубежном автомобилестроении и машиностроении.
- Изготовлен в соответствии со спецификациями ASME B18.3 (аналог DIN 912).
- Крупная дюймовая резьба UNC: от #1 (0,07" / 1,78 мм) до 2 1/2"(63,5 мм).
- Доступная длина: от 1/16" (1,6 мм) до 20" (508 мм).
- Класс точности: 2А (средний).
- Доступны модификации с полной и неполной резьбой.
- Цилиндрическая головка под шестигранник (Inbus) дюймовой серии.
- Устойчивый к нагрузкам шлиц для затягивания с максимально допустимым усилием.
- Закаленная легированная сталь, оксидированная, цвет - черный.
- Класс прочности: 12.9 (предельная нагрузка на разрыв 1200 МПа или 170.000 psi по ASTM A574).
- Твердость по Роквеллу: 37-45 HRC.
- Повышенные эксплуатационные свойства позволяют использовать метиз для создания соединений, работающих в условиях высоких нагрузок на срез и растяжение.
Вариации товара
Полезные материалы и статьи
Стандарт DIN 912 в PDF
Дюймовая резьба UNC, размеры
Классы прочности дюймовых болтов
Как подобрать дюймовый болт взамен сорванного?
Как подобрать дюймовую гайку для болта?
Шаблон-угольник для определения резьбы и размеров дюймовых винтов (видео)
Чернение (оксидирование) и другие защитные покрытия крепежа
Размеры ключей для болтов с внутренним шестигранником
Соответствие классов прочности дюймовых и метрических винтов, PDF
Как выбрать и использовать экстрактор для болта?
Как читать маркировку американских винтов
Размеры ключей для болтов и винтов: полная таблица соответствий
Код товара
Диаметр (дюймы)
Длина (дюймы)
Наличие
Цена
Фасовка
Количество
Код товара
Диаметр (дюймы)
Длина (дюймы)
Наличие
Цена
Фасовка
Количество
Винт (болт) дюймовый UNC #1-64 (0,07") х 1/4 (6,4 мм) DIN 912, класс прочности 12.9
Диаметр (дюймы)
#1
Длина (дюймы)
1/4
Диаметр (дюймы)
#1
#1
Длина (дюймы)
1/4
1/4
261
шт
45
руб.
1 шт
Винт (болт) дюймовый UNC #1-64 (0,07") х 5/16 (7,9 мм) DIN 912, класс прочности 12.9
Диаметр (дюймы)
#1
Длина (дюймы)
5/16
Диаметр (дюймы)
#1
#1
Длина (дюймы)
5/16
5/16
799
шт
44
руб.
1 шт
Винт (болт) дюймовый UNC #1-64 (0,07") х 3/8 (9,5 мм) DIN 912, класс прочности 12.9
Диаметр (дюймы)
#1
Длина (дюймы)
3/8
Диаметр (дюймы)
#1
#1
Длина (дюймы)
3/8
3/8
488
шт
60
руб.
1 шт
Винт (болт) дюймовый UNC #1-64 (0,07") х 1/2 (12,7 мм) DIN 912, класс прочности 12.9
Диаметр (дюймы)
#1
Длина (дюймы)
1/2
Диаметр (дюймы)
#1
#1
Длина (дюймы)
1/2
1/2
806
шт
51
руб.
1 шт
Винт (болт) дюймовый UNC #1-64 (0,07") х 9/16 (14 мм) DIN 912, класс прочности 12.9
Диаметр (дюймы)
#1
Длина (дюймы)
9/16
Диаметр (дюймы)
#1
#1
Длина (дюймы)
9/16
9/16
242
шт
38
руб.
1 шт
Винт (болт) дюймовый UNC #1-64 (0,07") х 5/8 (16 мм) DIN 912, класс прочности 12.9
Диаметр (дюймы)
#1
Длина (дюймы)
5/8
Диаметр (дюймы)
#1
#1
Длина (дюймы)
5/8
5/8
188
шт
38
руб.
1 шт
Винт (болт) дюймовый UNC #1-64 (0,07") х 3/4 (19 мм) DIN 912, класс прочности 12.9
Диаметр (дюймы)
#1
Длина (дюймы)
3/4
Диаметр (дюймы)
#1
#1
Длина (дюймы)
3/4
3/4
448
шт
26
руб.
1 шт
Винт (болт) дюймовый UNC #1-64 (0,07") х 1 (25 мм) DIN 912, класс прочности 12.9
Диаметр (дюймы)
#1
Длина (дюймы)
1
Диаметр (дюймы)
#1
#1
Длина (дюймы)
1
1
349
шт
39
руб.
1 шт
Винт (болт) дюймовый UNC #2-56 (0,09") х 1/16 (1,6 мм) DIN 912, класс прочности 12.9
Диаметр (дюймы)
#2
Длина (дюймы)
1/16
Диаметр (дюймы)
#2
#2
Длина (дюймы)
1/16
1/16
Цена обновляется
1 шт
Винт (болт) дюймовый UNC #2-56 (0,09") х 3/32 (2,4 мм) DIN 912, класс прочности 12.9
Диаметр (дюймы)
#2
Длина (дюймы)
3/32
Диаметр (дюймы)
#2
#2
Длина (дюймы)
3/32
3/32
81
шт
40
руб.
1 шт
Винт (болт) дюймовый UNC #2-56 (0,09") х 1/8 (3 мм) DIN 912, класс прочности 12.9
Диаметр (дюймы)
#2
Длина (дюймы)
1/8
Диаметр (дюймы)
#2
#2
Длина (дюймы)
1/8
1/8
684
шт
51
руб.
1 шт
Винт (болт) дюймовый UNC #2-56 (0,09") х 5/32 (4 мм) DIN 912, класс прочности 12.9
Диаметр (дюймы)
#2
Длина (дюймы)
5/32
Диаметр (дюймы)
#2
#2
Длина (дюймы)
5/32
5/32
Цена обновляется
1 шт
Винт (болт) дюймовый UNC #2-56 (0,09") х 3/16 (4,7 мм) DIN 912, класс прочности 12.9
Диаметр (дюймы)
#2
Длина (дюймы)
3/16
Диаметр (дюймы)
#2
#2
Длина (дюймы)
3/16
3/16
167
шт
56
руб.
1 шт
Винт (болт) дюймовый UNC #2-56 (0,09") х 7/32 (5,6 мм) DIN 912, класс прочности 12.9
Диаметр (дюймы)
#2
Длина (дюймы)
7/32
Диаметр (дюймы)
#2
#2
Длина (дюймы)
7/32
7/32
46
шт
58
руб.
1 шт
Винт (болт) дюймовый UNC #2-56 (0,09") х 1/4 (6 мм) DIN 912, класс прочности 12.9
Диаметр (дюймы)
#2
Длина (дюймы)
1/4
Диаметр (дюймы)
#2
#2
Длина (дюймы)
1/4
1/4
2942
шт
24
руб.
1 шт
Винт (болт) дюймовый UNC #2-56 (0,09") х 5/16 (7,9 мм) DIN 912, класс прочности 12.9
Диаметр (дюймы)
#2
Длина (дюймы)
5/16
Диаметр (дюймы)
#2
#2
Длина (дюймы)
5/16
5/16
170
шт
62
руб.
1 шт
Винт (болт) дюймовый UNC #2-56 (0,09") х 3/8 (10 мм) DIN 912, класс прочности 12.9
Диаметр (дюймы)
#2
Длина (дюймы)
3/8
Диаметр (дюймы)
#2
#2
Длина (дюймы)
3/8
3/8
378
шт
21
руб.
1 шт
Винт (болт) дюймовый UNC #2-56 (0,09") х 7/16 (11,1 мм) DIN 912, класс прочности 12.9
Диаметр (дюймы)
#2
Длина (дюймы)
7/16
Диаметр (дюймы)
#2
#2
Длина (дюймы)
7/16
7/16
599
шт
68
руб.
1 шт
Винт (болт) дюймовый UNC #2-56 (0,09") х 1/2 (13 мм) DIN 912, класс прочности 12.9
Диаметр (дюймы)
#2
Длина (дюймы)
1/2
Диаметр (дюймы)
#2
#2
Длина (дюймы)
1/2
1/2
824
шт
22
руб.
1 шт
Винт (болт) дюймовый UNC #2-56 (0,09") х 9/16 (14,2 мм) DIN 912, класс прочности 12.9
Диаметр (дюймы)
#2
Длина (дюймы)
9/16
Диаметр (дюймы)
#2
#2
Длина (дюймы)
9/16
9/16
Цена обновляется
1 шт
Винт (болт) дюймовый UNC #2-56 (0,09") х 5/8 (15,8 мм) DIN 912, класс прочности 12.9
Диаметр (дюймы)
#2
Длина (дюймы)
5/8
Диаметр (дюймы)
#2
#2
Длина (дюймы)
5/8
5/8
575
шт
72
руб.
1 шт
Показать ещё
Винт (болт) дюймовый высокопрочный DIN 912 (UNC) имеет стержень с полной или частичной американской резьбой крупного шага, высокую цилиндрическую головку с накаткой и внутренним шестигранником под ключ. Он изготовлен из качественной стали с применение технологии холодной высадки, последующей термической обработки и отпуска, в результате чего получил повышенную прочность на разрыв и твердость.
Особенности
Болты 12.9 черные закаленные созданы для работы с высокими нагрузками, в соединениях, находящихся под давлением, воздействием вибрации и переменных температур. Шестигранное углубление под имбусовый ключ позволяет максимально надежно затянуть дюймовый винт в тело детали или свинтить его с гайкой. Накатанная резьбовая поверхность устойчива к смятию и износу при повторном использовании крепежа и частых сборках-разборках соединения. При установке цилиндрическая головка винта под шестигранник, как правило, «утапливается» в посадочное место, чтобы она не мешала работе механического узла.
Где используют дюймовые болты?
Болты с дюймовой резьбой UNC обычно применяются в приборах, технике и оборудовании зарубежного производства. Их используют при ремонте иномарок, без них не обходятся и российские предприятия, выпускающие продукцию по американским, английским и азиатским стандартам. Они позволяют создавать надежные резьбовые соединения деталей машин, механизмов, станков, грузоподъемных механизмов, тяжелой техники, мотоциклов, скутеров и промышленного оборудования.
Пояснение: Под шагом резьбы понимается количество нитей на дюйм, длина метиза измеряется от головы.
Метрические аналоги:
- DIN 912 (М1,4 - М72)
- ISO 4762 (М1,4 - М72)
- ГОСТ 11738-84 (М3 - М36)
Размеры
| Диаметр резьбы | Количество ниток на дюйм |
Диаметр головки, dk |
Высота головки, k |
Размер под ключ, s |
Длина резьбы, b (max) |
|
#1 |
64 |
0,118 |
0,073 |
1/16 |
0,625 |
|
#2 |
56 |
0,14 |
0,086 |
5/64 |
0,62 |
|
#3 |
48 | 0,161 |
0,099 |
5/64 |
0,625 |
|
#4 |
40 |
0,183 |
0,112 |
3/32 |
0,75 |
|
#5 |
40 |
0,205 |
0,125 |
3/32 |
0,75 |
|
#6 |
32 |
0,226 |
0,138 |
7/64 |
0,75 |
|
#8 |
32 |
0,270 |
0,164 |
9/64 |
0,88 |
|
#10 |
24 |
0,312 |
0,19 |
5/32 |
0,88 |
|
#12 |
24 |
0,343 |
0,216 |
5/32 |
0,88 |
|
1/4 |
20 |
0,375 |
0,25 |
3/16 |
1,00 |
|
5/16 |
18 |
0,47 |
0,312 |
1/4 |
1,12 |
|
3/8 |
16 |
0,562 |
0,375 |
5/16 |
1,25 |
|
7/16 |
14 |
0,66 |
0,44 |
3/8 |
1,375 |
|
1/2 |
13 |
0,75 |
0,50 |
3/8 |
1,5 |
|
9/16 |
12 | 0,84 | 0,562 | 7/16 |
1,625 |
| 5/8 | 11 |
0,938 |
0,625 |
1/2 |
1,75 |
|
3/4 |
10 |
1,125 |
0,75 |
5/8 |
2,00 |
|
7/8 |
9 |
1,32 |
0,875 |
3/4 |
2,25 |
|
1 |
8 |
1,50 |
1,00 |
3/4 |
2,50 |
|
1 1/8 |
7 |
1,69 |
1,125 |
7/8 |
2,75 |
|
1 1/4 |
7 |
1,875 |
1,25 |
7/18 |
3,12 |
|
1 1/2 |
6 |
2,25 |
1,50 |
1 | 3,75 |
все размеры указаны в дюймах
Характеристики
-
Тип винтаДюймовый
-
DIN912
-
ГОСТ11738-84
-
ISO4762
-
Единицы измеренияшт
-
ШлицШестигранник (HEX)
-
Тип дюймовой резьбыUNC
-
Форма головкиЦилиндрическая с внутренним шестигранником
-
Размер шага резьбыКрупный (обычный)
-
Класс прочности12.9
-
МатериалСталь
-
Название на упаковке (ориг. название)Hexagon socket head cap screws with UNC thread
