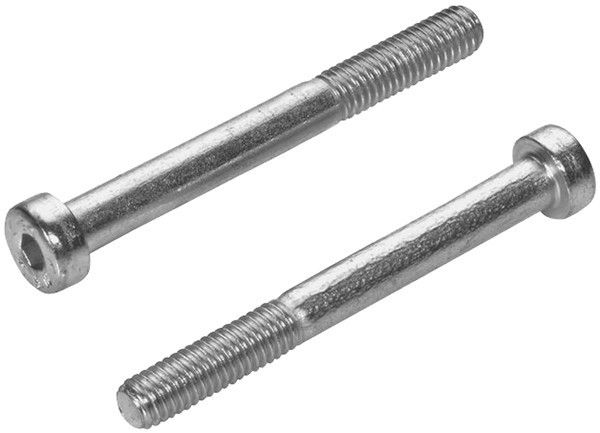

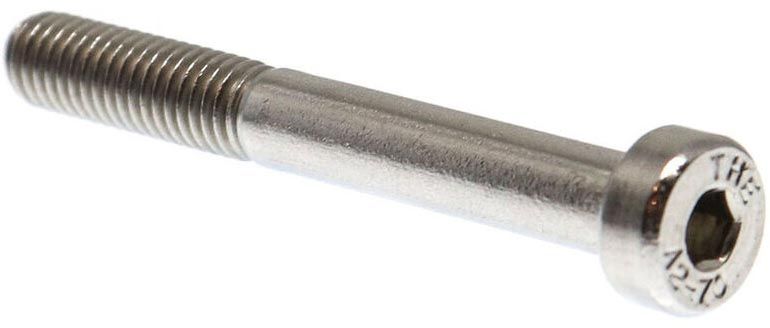

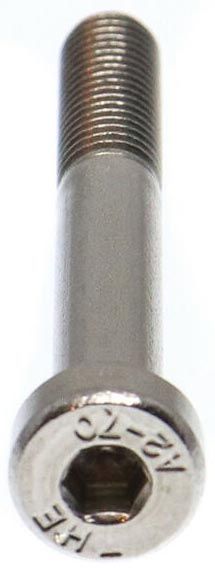

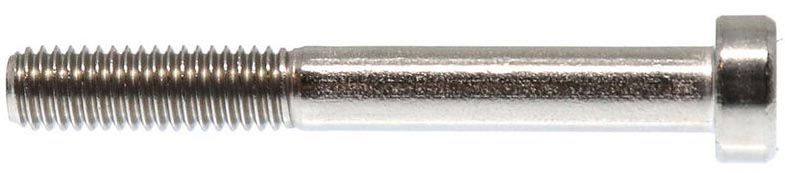

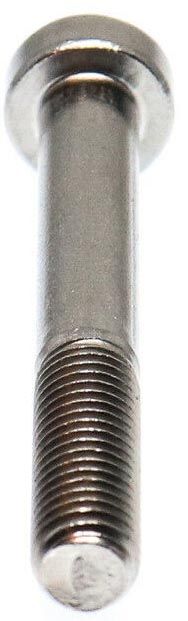

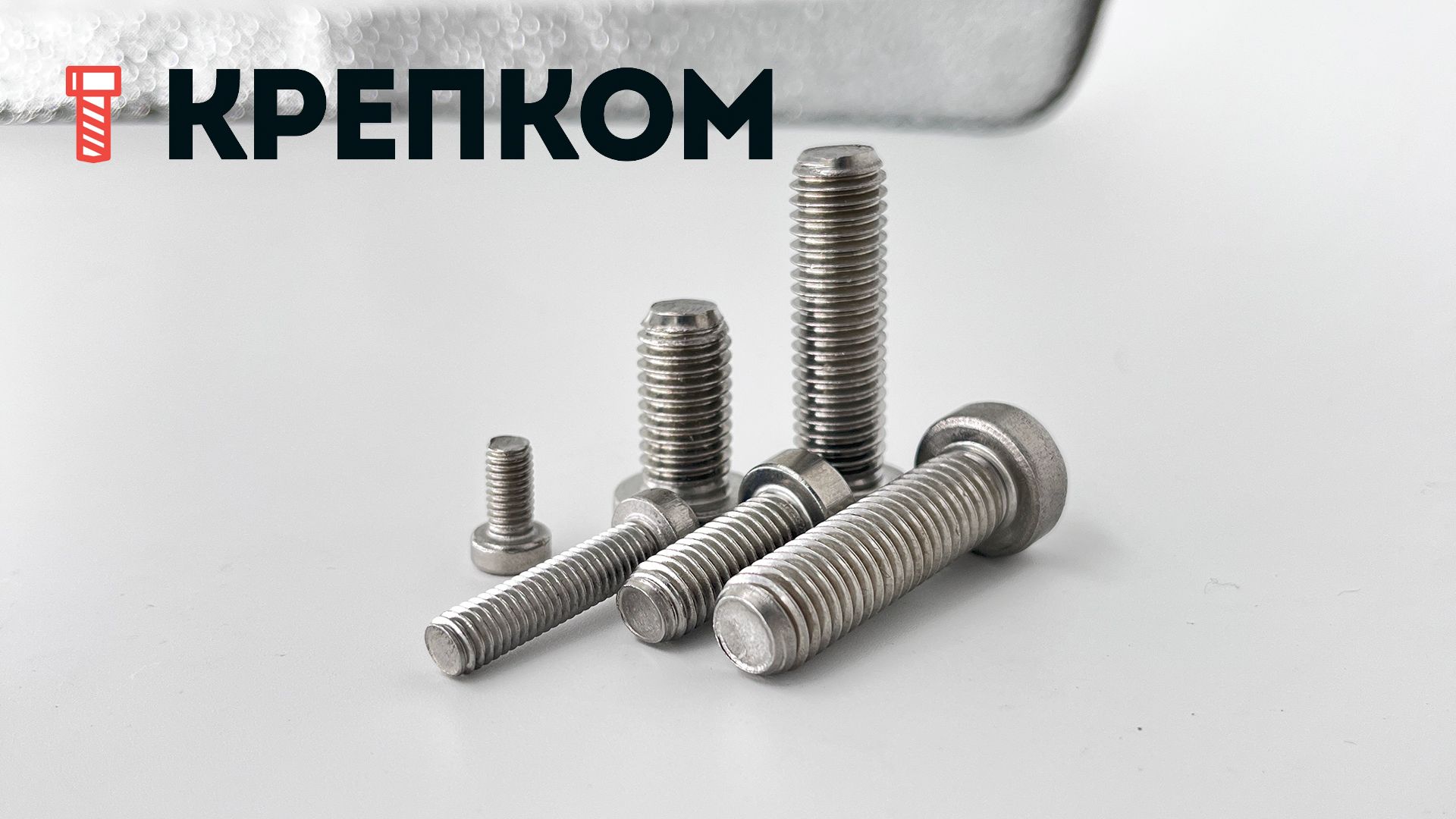

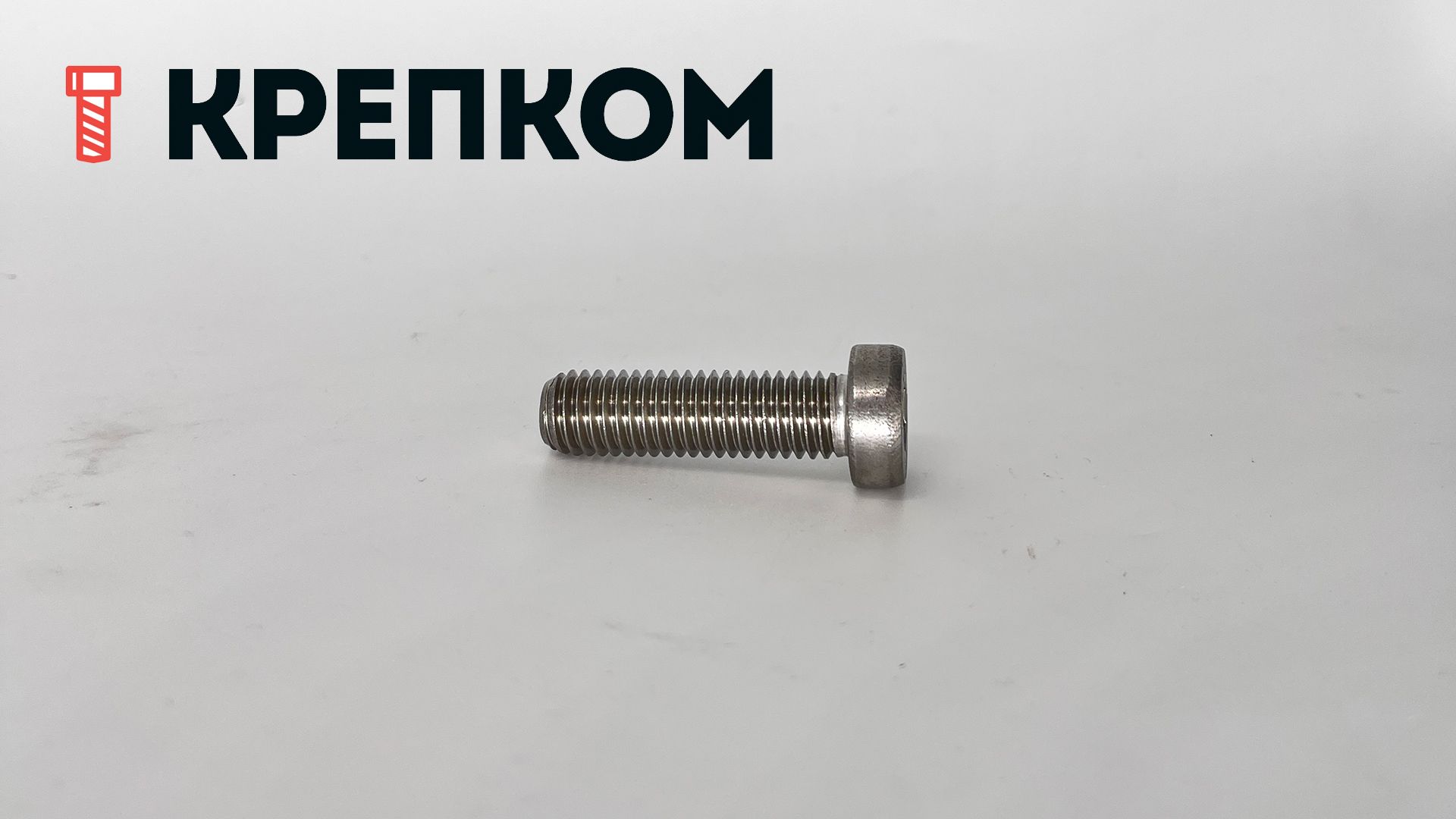

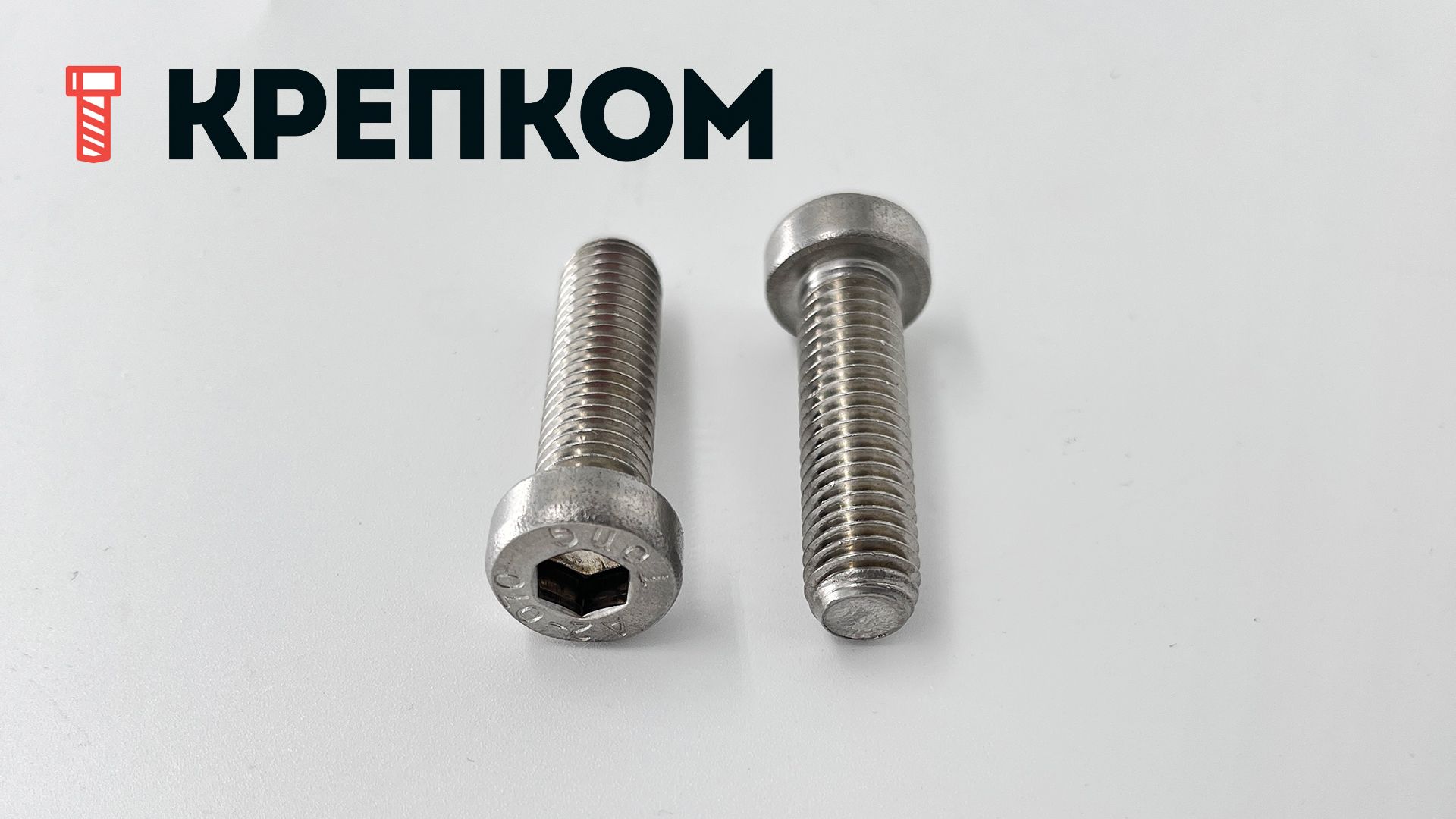

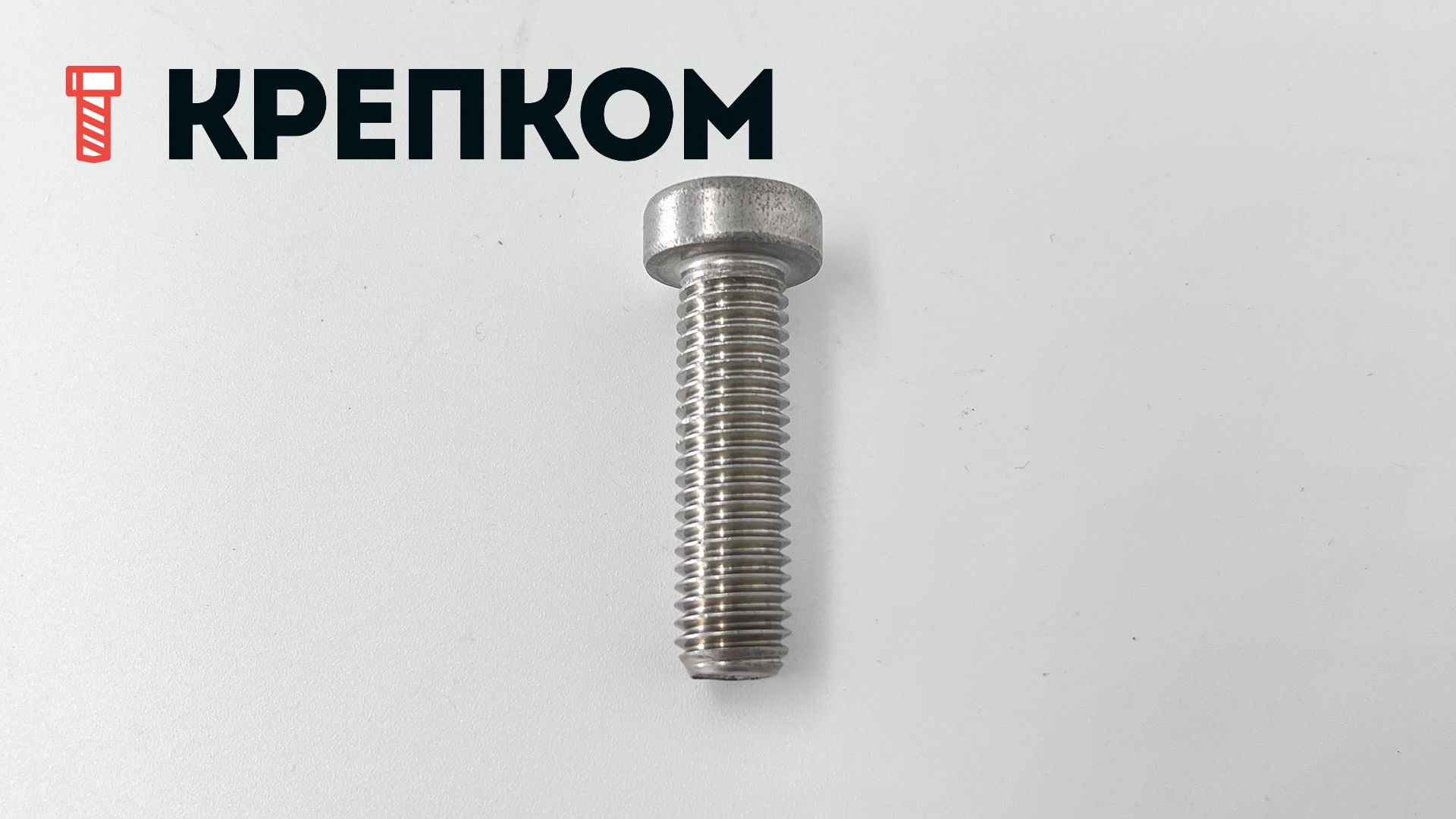

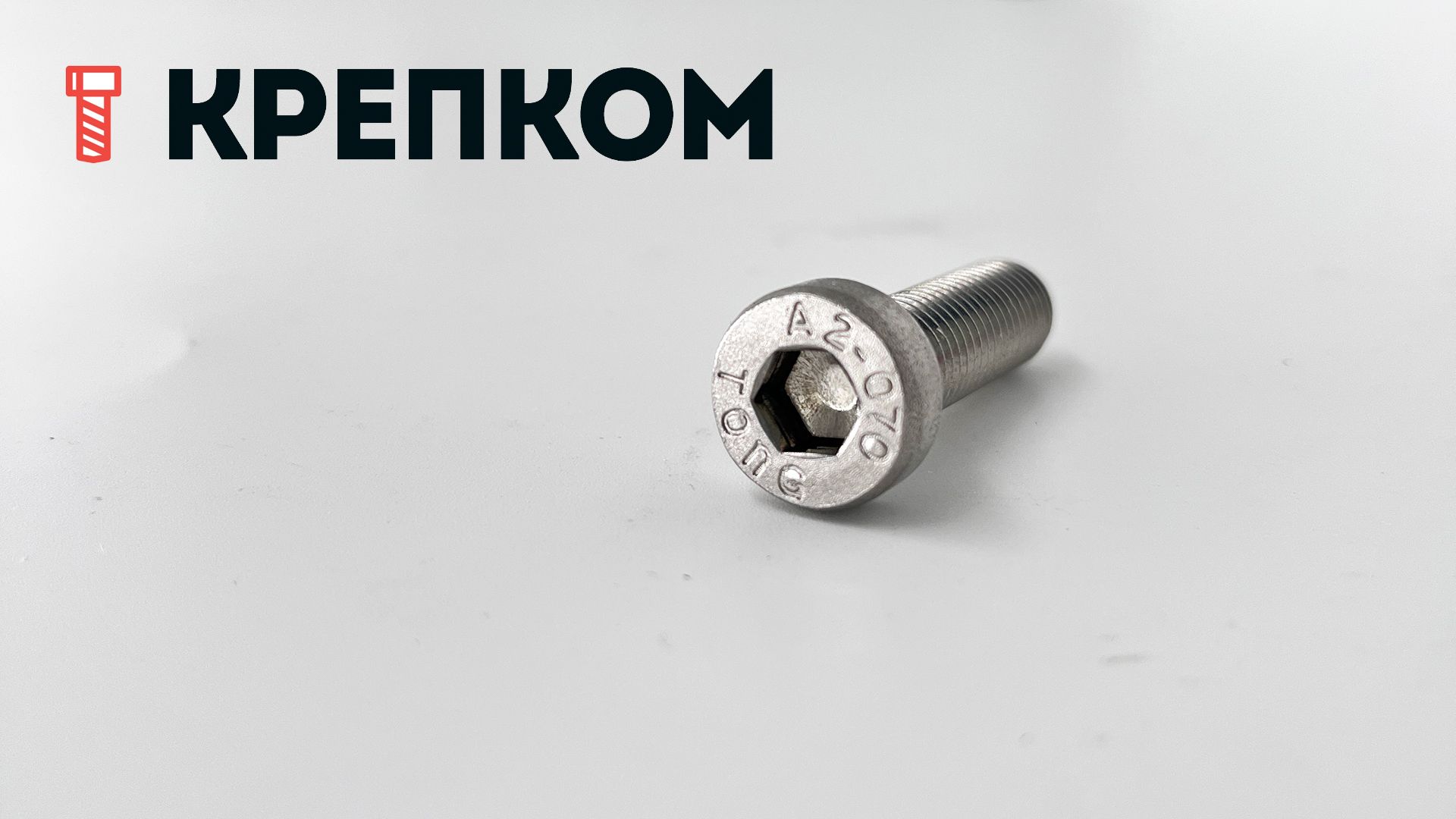

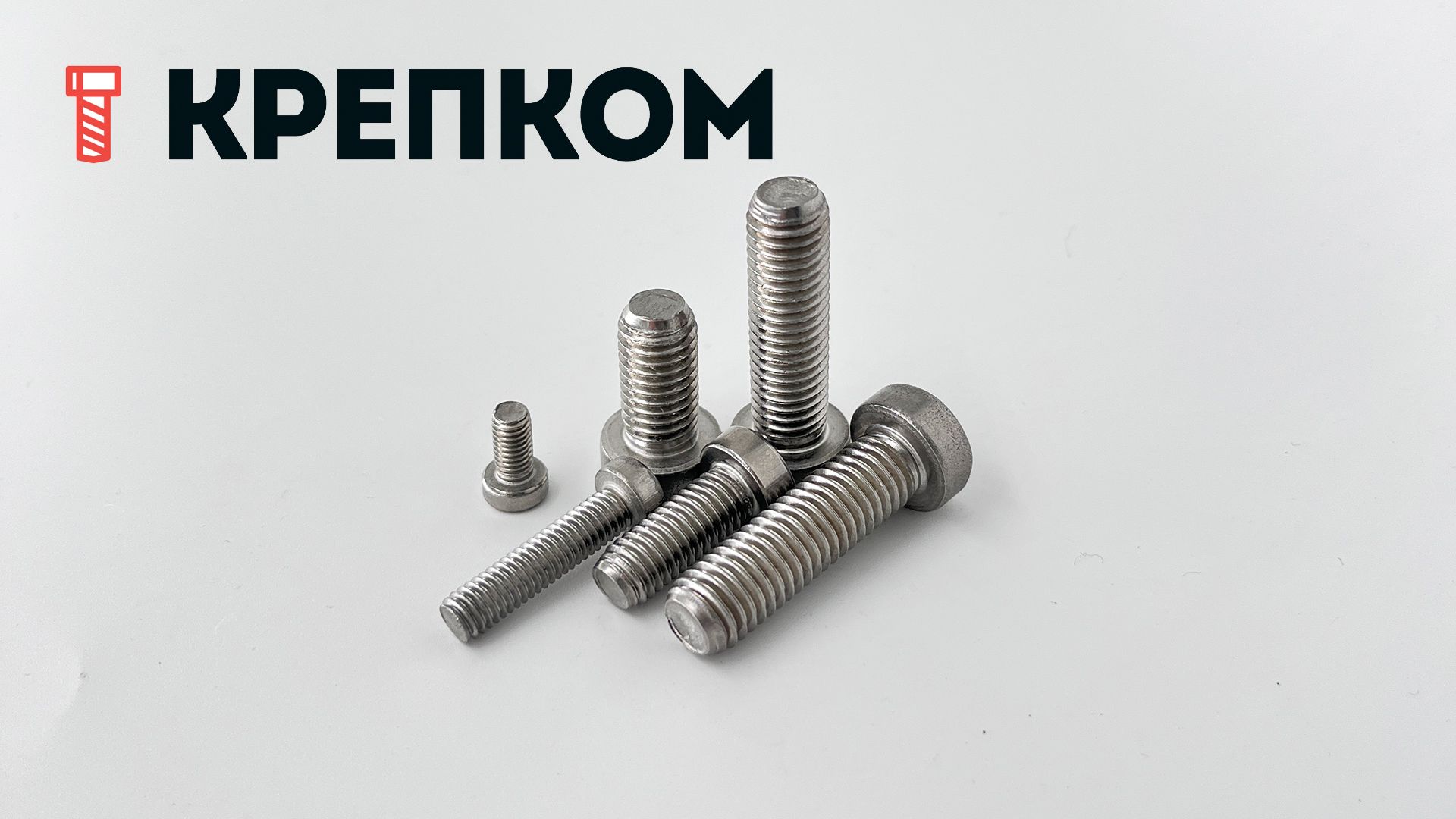

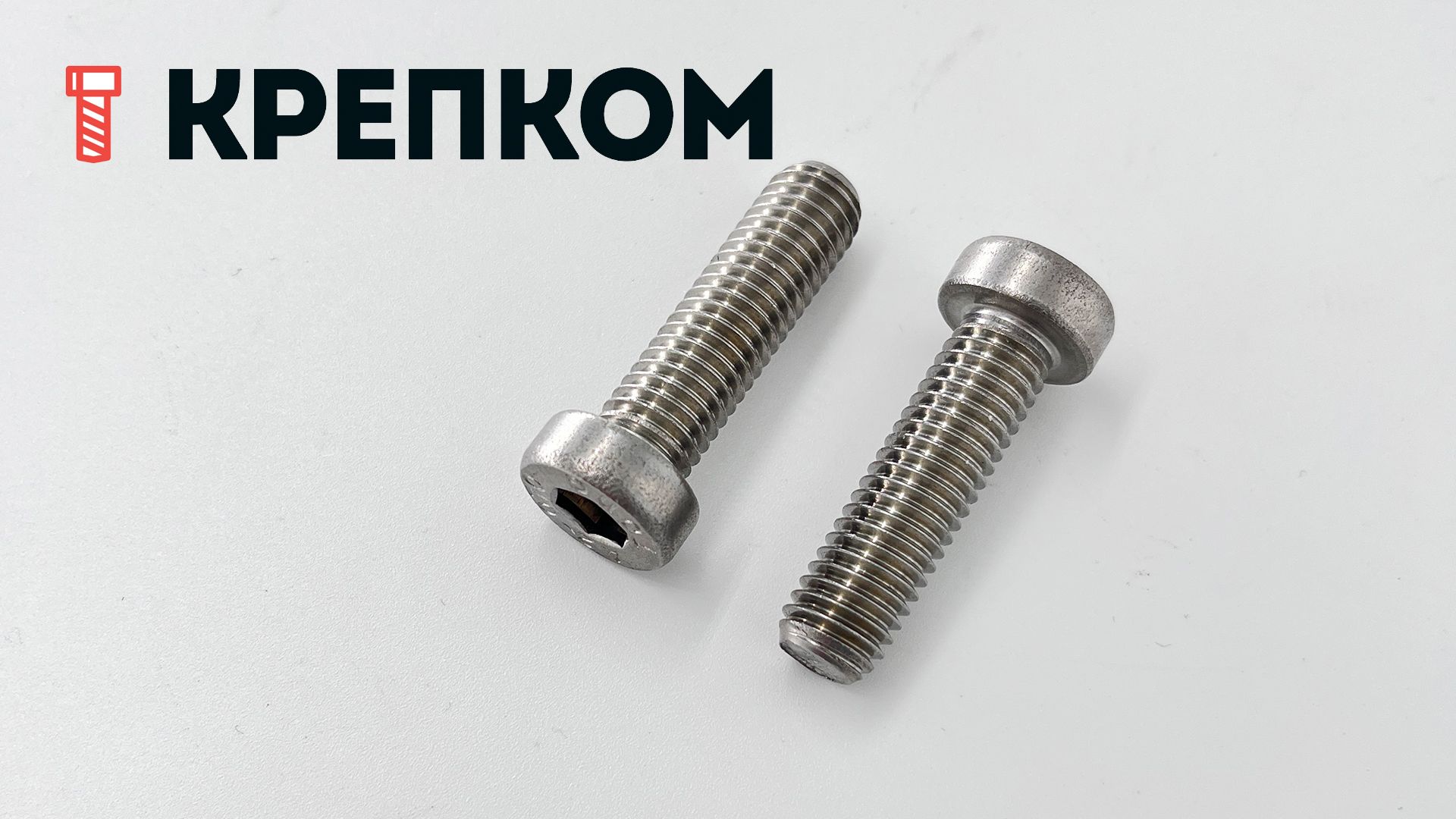

Винт с низкой цилиндрической головкой и внутренним шестигранником DIN 7984, нержавеющая сталь А2
.jpg)
.jpg)
.jpg)
.jpg)
Ваш консультант Анастасия
8 (921) 091-15-13- Для винтовых соединений деталей автомобилей, машин, механизмов, оборудования, приборов.
- Конструкция и размеры соответствуют стандарту DIN 7984.
- Низкая цилиндрическая головка для установки в ограниченных пространствах.
- Пониженная нагрузочная способность из-за низкопрофильной головы.
- Тип шлица: внутренний шестигранный под ключ или биту Inbus.
- Параметры резьбы: метрическая от М3 до М24, поле допуска 6g, шаг крупный (основной).
- Точность изготовления соответствует требованиям класса «А».
- Нержавеющая сталь А2 проявляет стойкость к коррозии во влажных средах, не токсична, немагнитна.
- Класс прочности: 70 (предельная нагрузка на разрыв составляет 80% от 700 Н/мм²).
Нержавеющий винт (болт) DIN 7984 с низкой цилиндрической головкой под шестигранник используется для соединения деталей машин и механизмов в местах с ограниченным свободным пространством для монтажа. Его стержень имеет полную и неполную метрическую резьбу в диапазоне диаметров от М3 до М24. Шестигранное углубление предусматривает установку от руки Г-образным инбусовым ключом или с помощью электроинструмента с битой HEX.
Особенности
Эти низкопрофильные винты с внутренним шестигранником отличаются от аналогов DIN 912 уменьшенной высотой головки (в два раза ниже). Из-за этого они уступают им по прочности и имеют ограничения по крутящему моменту, поэтому не рекомендуются для использования в высоконагруженных креплениях.
Нержавеющие винты DIN 7984 можно безопасно применять в местах, где от винта требуется обычное зажимное действие и предъявляются особые требования по коррозионной стойкости. Их целесообразно использовать вместо стандартных болтов с цилиндрической головкой, когда высокая голова может помешать работе механического узла. При необходимости полного заглубления в тело детали, они не требуют подготовки глубокого посадочного места.
Материал
Нержавеющая сталь A2 относится к аустенитному классу, содержащему 18% хрома и 8% никеля. Болты из нержавейки обладают высокой твердостью и стойкостью к истиранию, а также хорошей устойчивостью к коррозии в воде и потускнению на воздухе.
Аналоги DIN 7984:
- ISO 14580 (cо шлицем под ключ TORX)
- DIN 6912 (с внутренним шестигранником под ключ HEX)
Размеры
| Диаметр резьбы d | М3 | М4 | М5 | М6 | М8 | М10 | М12 | М16 | М20 | М24 |
| Шаг резьбы | 0,5 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2,5 | 3 |
|
Диаметр головки dk |
5,5 | 7 | 8,5 | 10 | 13 | 16 | 18 | 24 | 30 | 36 |
|
Высота головки k |
2 | 2,5 | 3,5 | 4 | 5 | 6 | 7 | 9 | 11 | 13 |
| Размер под ключ s | 2 | 2,5 | 3 | 4 | 5 | 7 | 8 | 12 | 14 | 17 |
| Длина резьбы b, если l ≤ 125 | 12 | 14 | 16 | 18 | 22 | 26 | 30 | 38 | 46 | 54 |
|
Длина резьбы b, если 125 < l ≤ 200 |
- | - | - | - | 28 | 32 | 36 | 44 | 52 | 60 |
|
Длина резьбы b, если l > 200 |
- | - | - | - | - | - | - | 57 | 65 | 73 |
все размеры указаны в мм
Характеристики
-
DIN7984
-
ГОСТ11738-84
-
ISO14580
-
Единицы измеренияшт
-
ШлицШестигранник внутренний (HEX)
-
Форма головкиЦилиндрическая с внутренним шестигранником
-
Размер шага резьбыКрупный (обычный)
-
МатериалНержавеющая сталь А2
-
Название на упаковке (ориг. название)Hexagon socket head cap screws with low head
