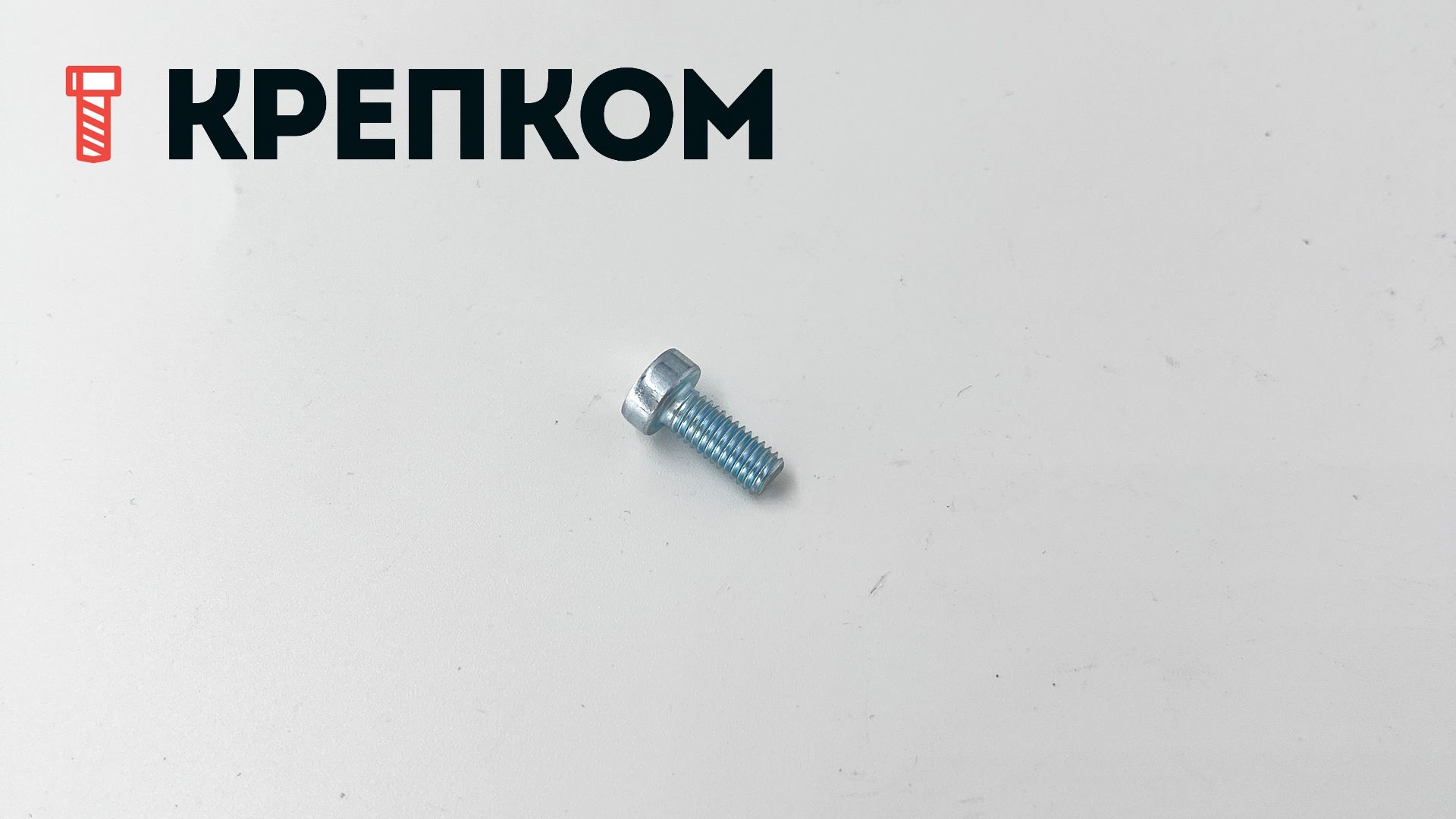

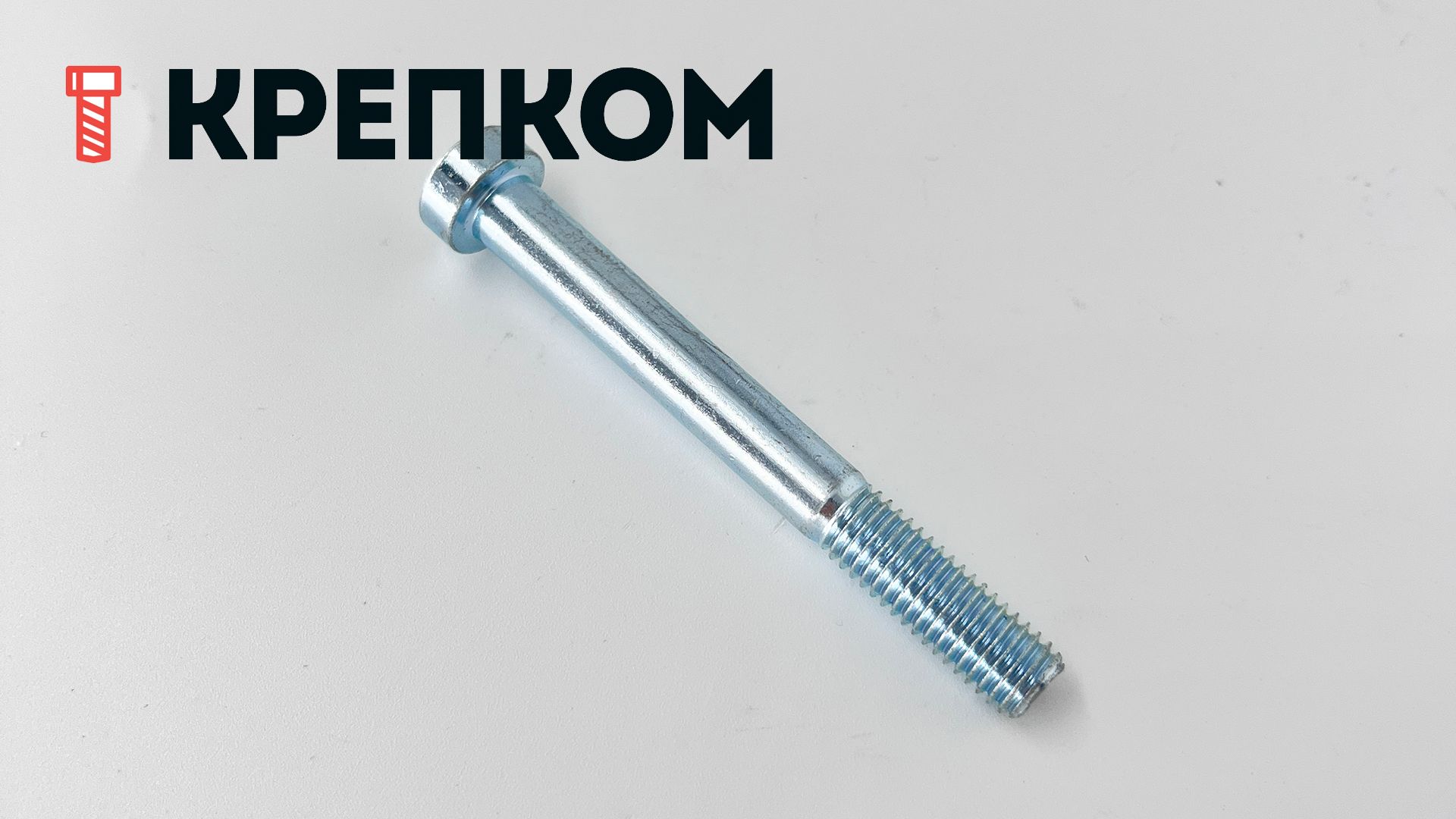

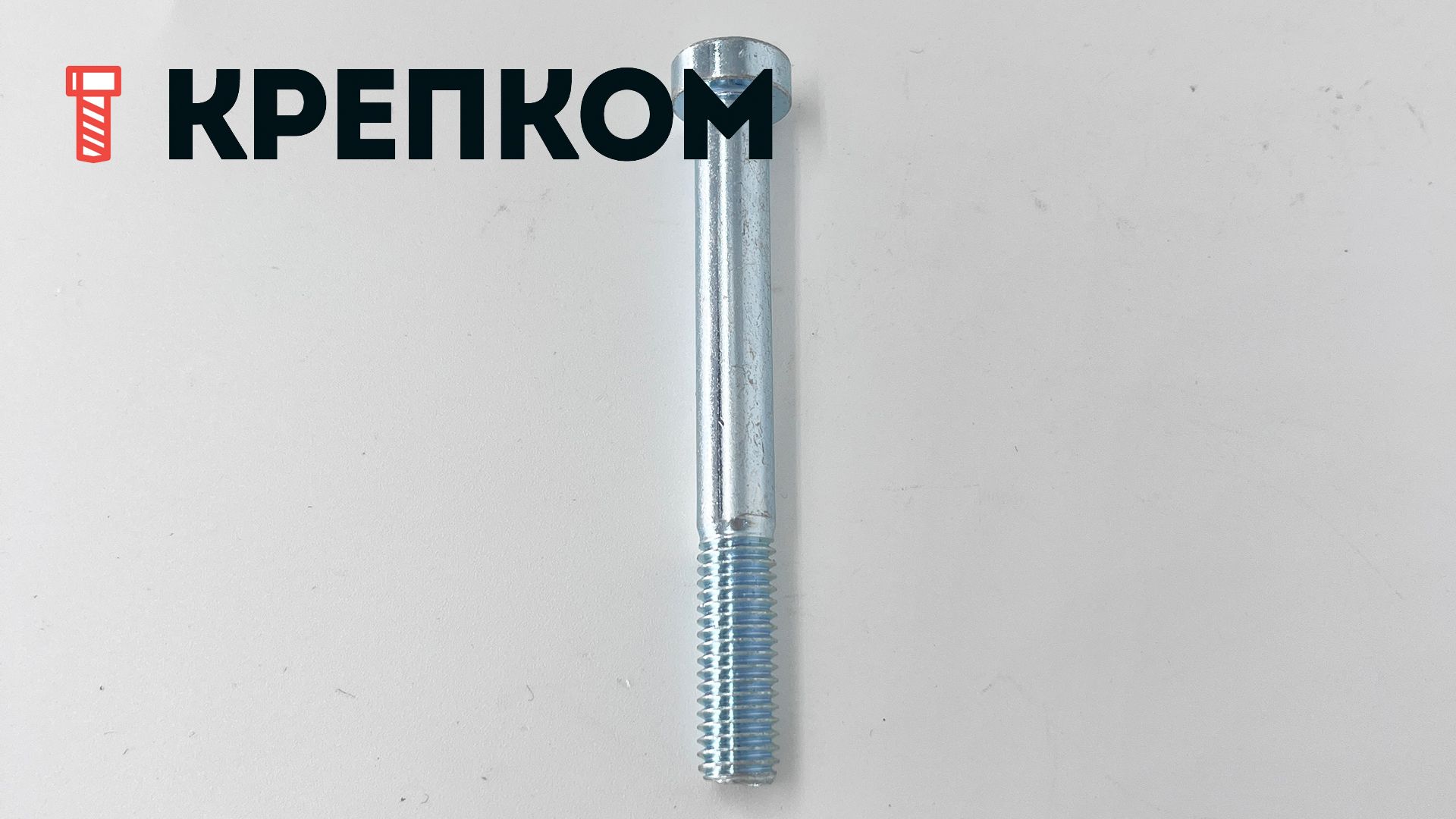

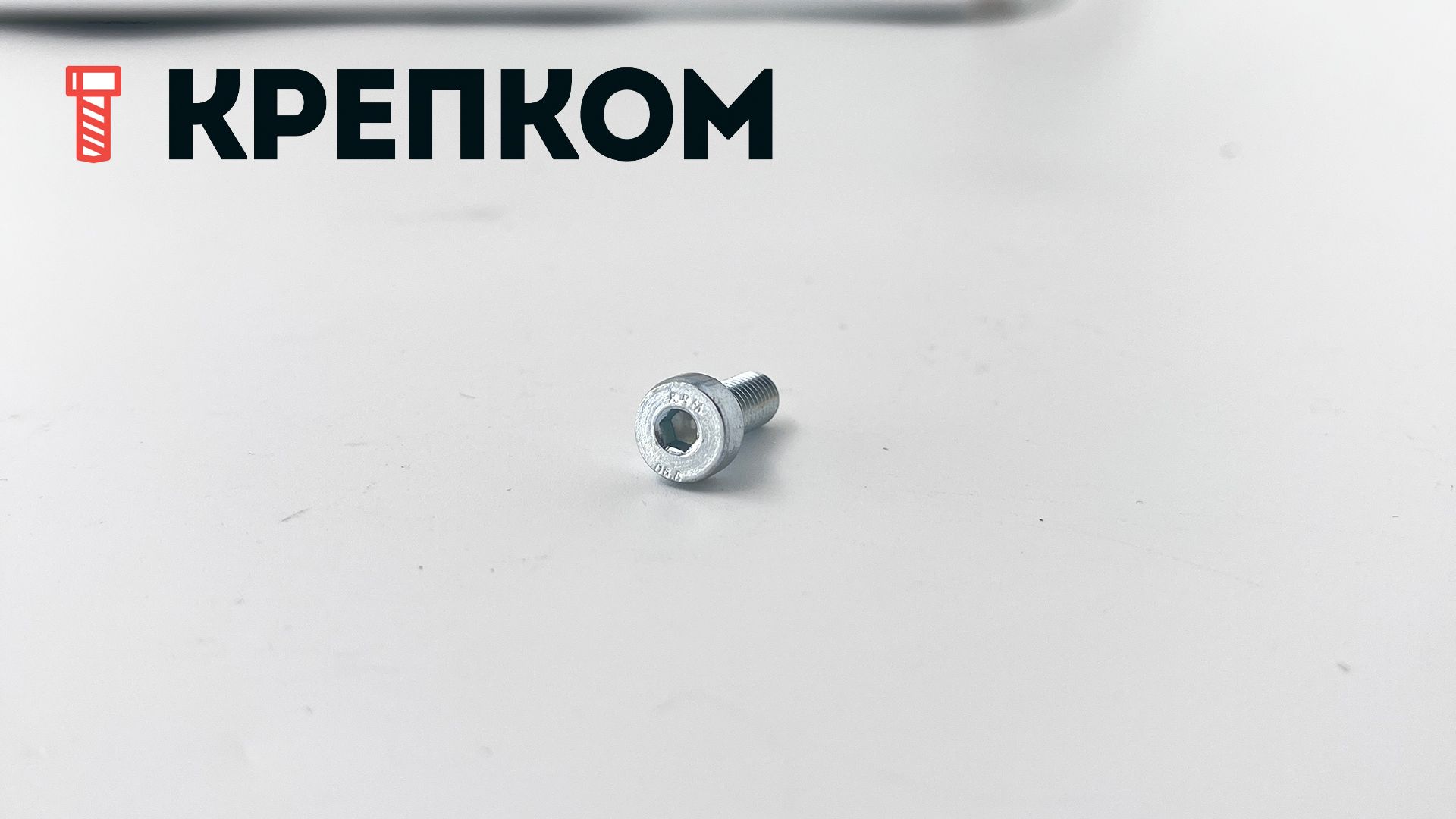

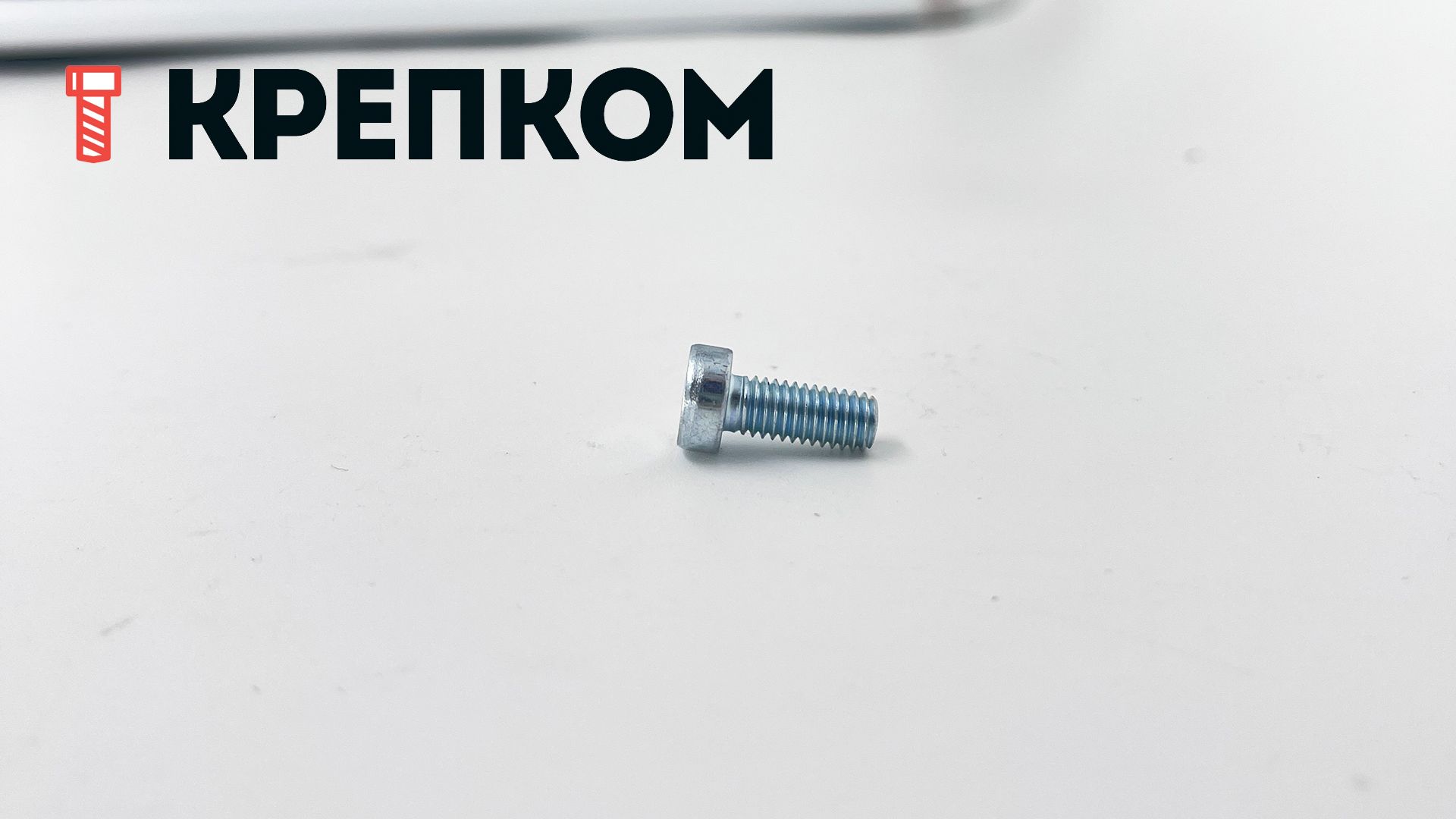

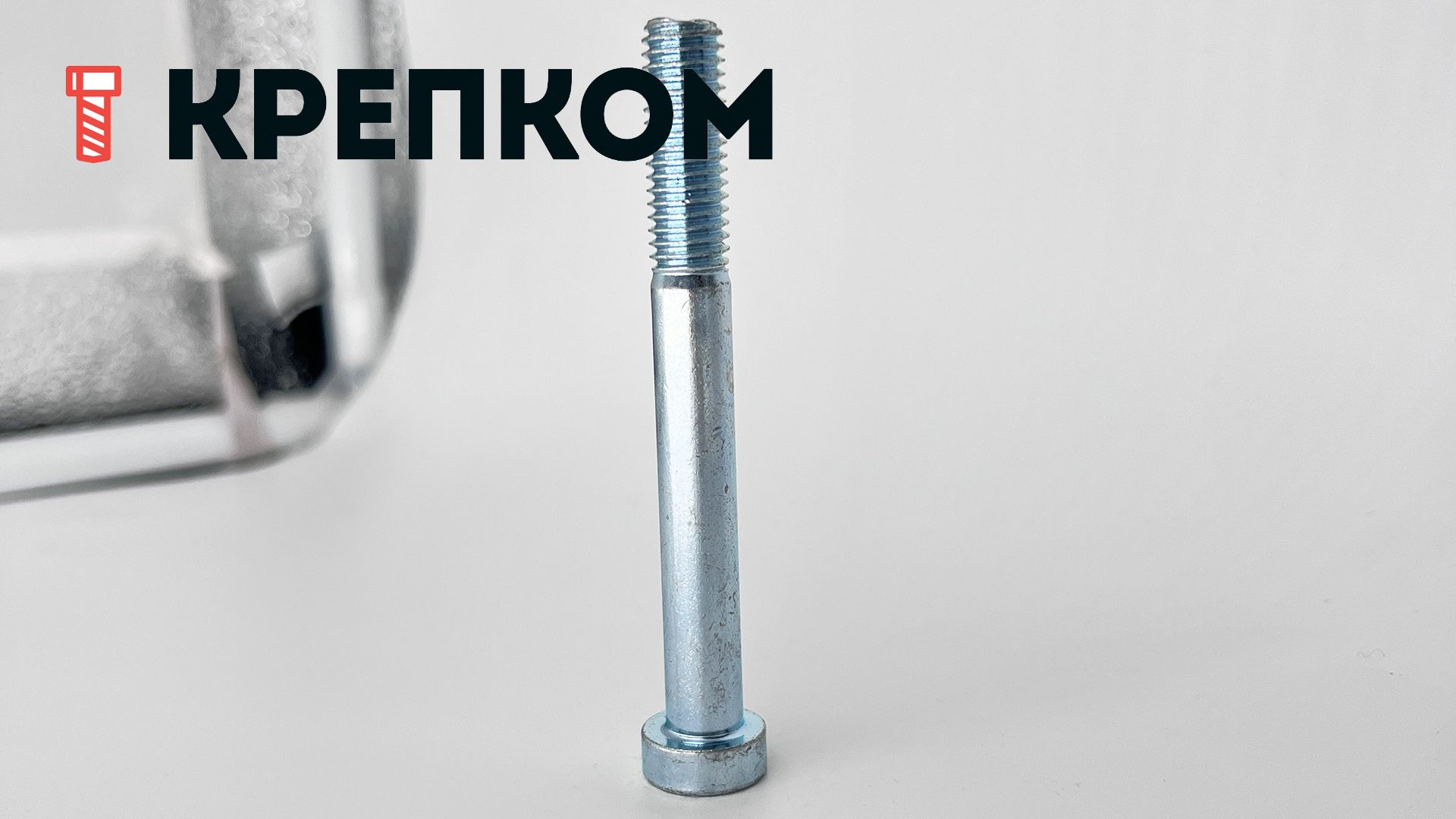

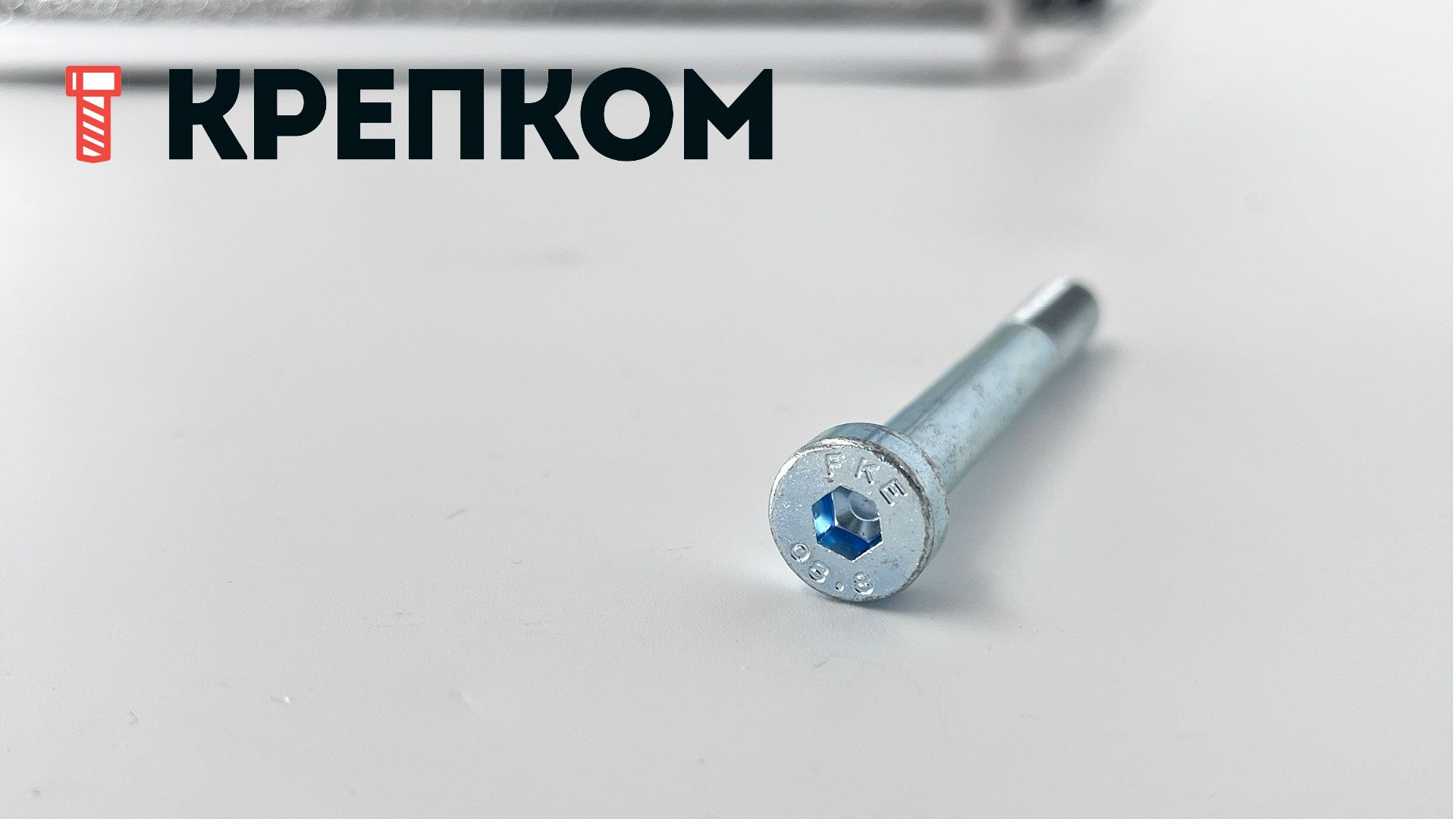

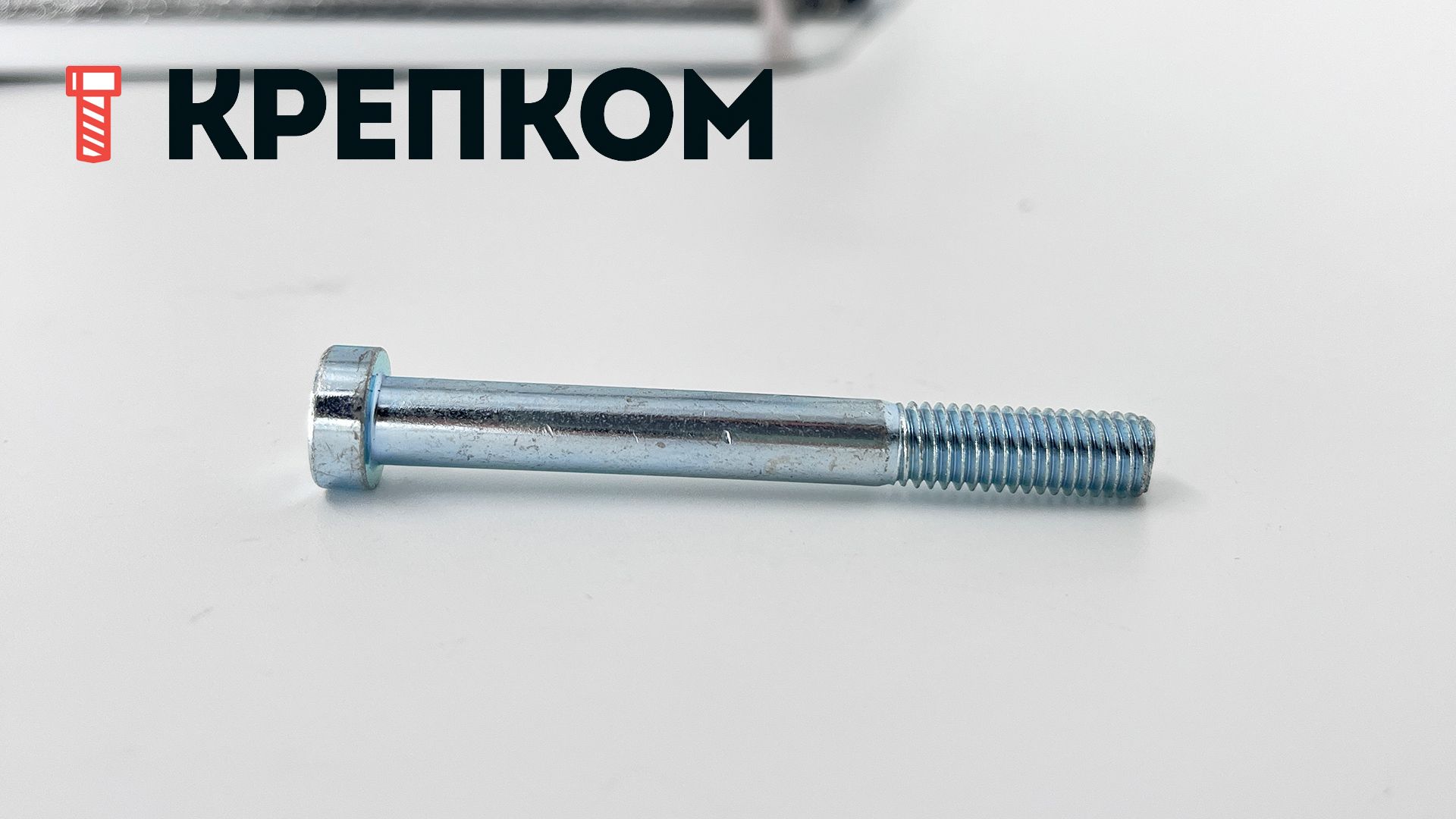

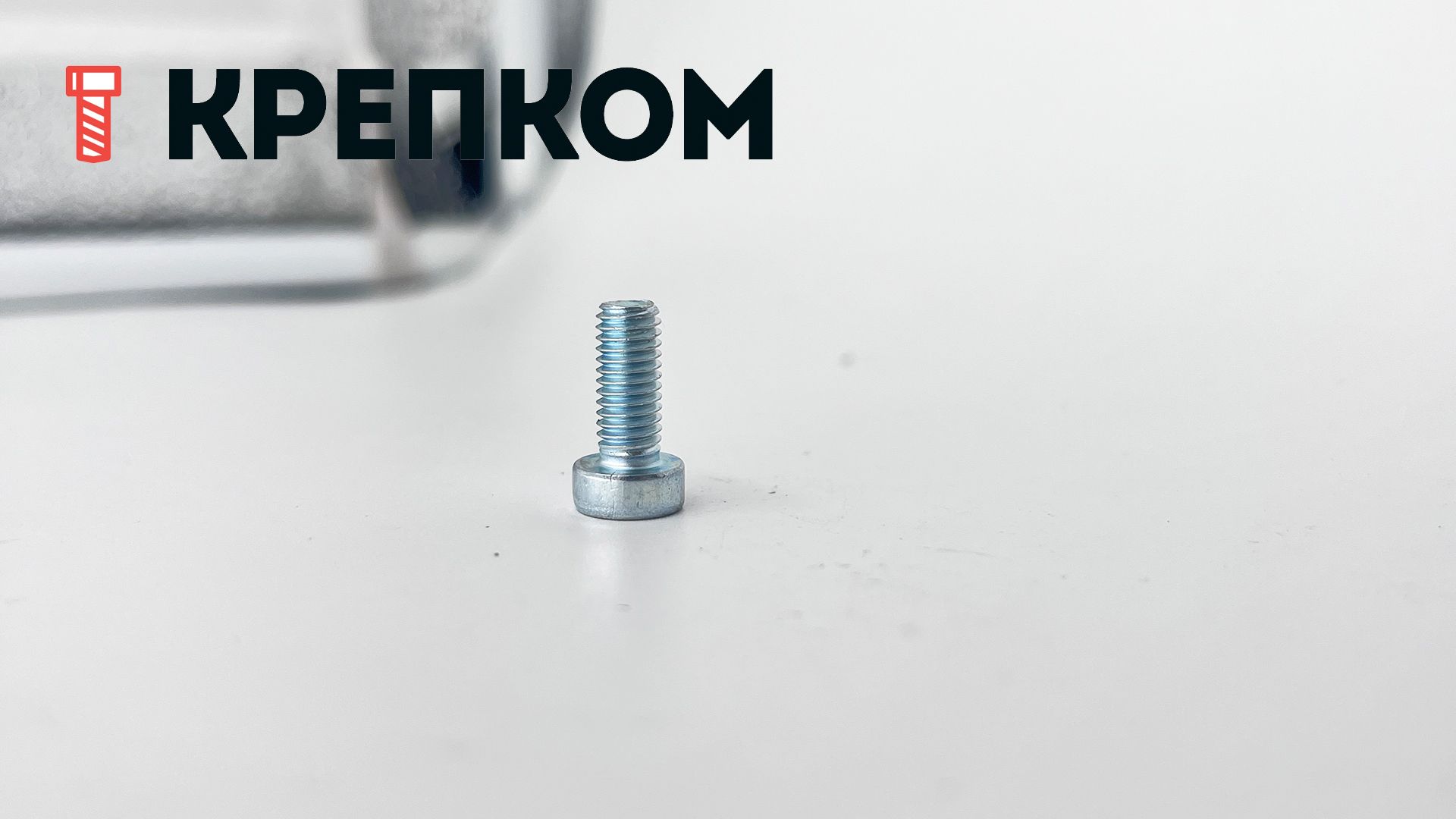

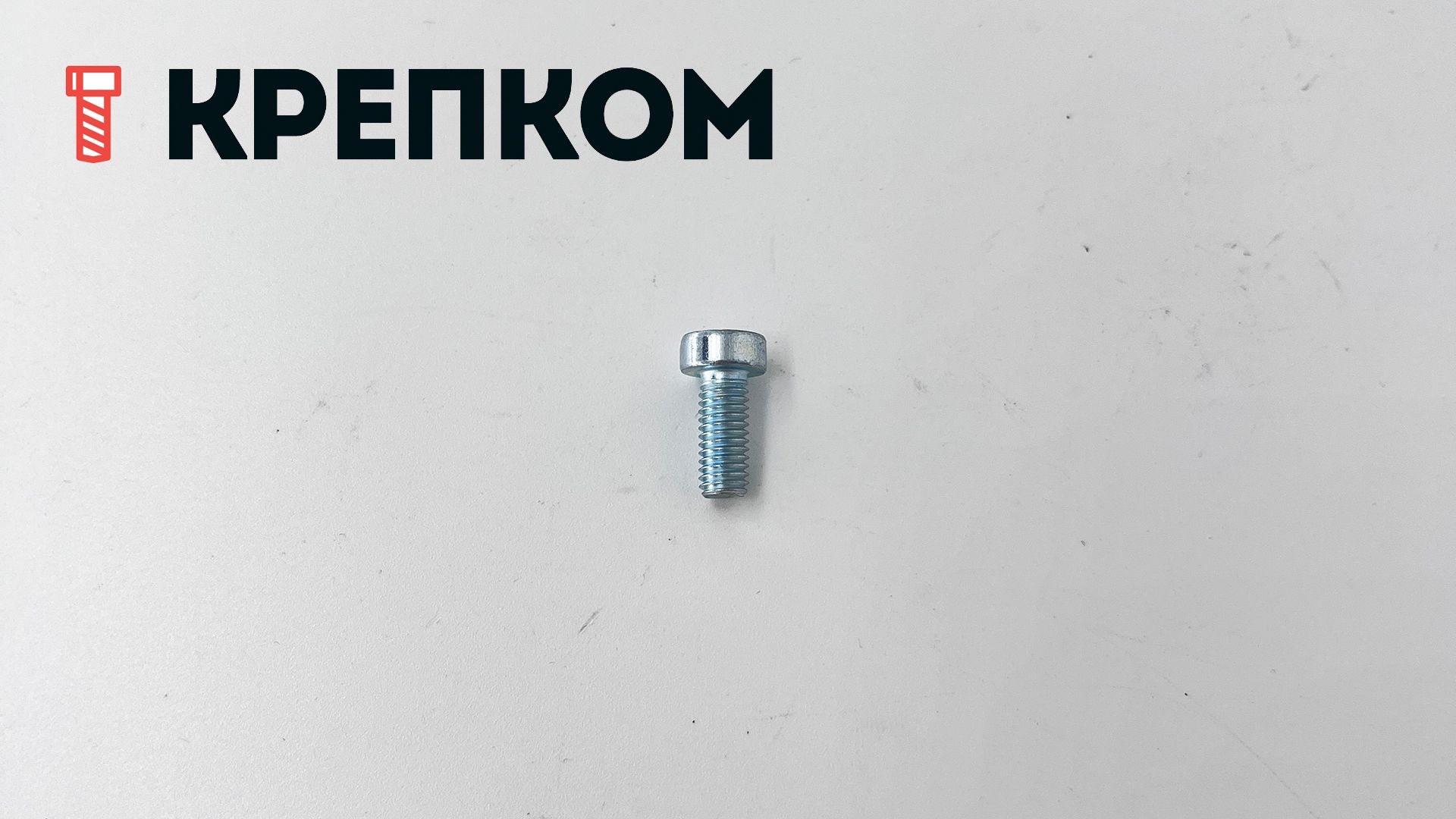

Винт с низкой цилиндрической головкой и внутренним шестигранником DIN 7984, класс прочности 8.8, оцинкованная сталь
Ваш консультант Владимир
7 (931) 348-45-86- Применяется при сборке узлов автомобилей, машин, механизмов, оборудования, приборов.
- Конструкция и размеры соответствуют стандарту DIN 7984.
- Низкая цилиндрическая головка для установки в ограниченных пространствах.
- Закаленная высокопрочная сталь класса 8.8.
- Оцинкован гальваническим способом для коррозионной стойкости.
- Пониженная нагрузочная способность из-за низкопрофильной головы.
- Тип шлица: внутренний шестигранник под Г-образный ключ или биту HEX.
- Резьба метрическая, поле допуска 6g, шаг крупный (основной).
- Номинальный диаметр: от М3 до М24.
- Длина (без учета головки): от 5 до 100 мм
3
6
0,5
руб.
3
8
0,5
руб.
3
10
0,5
руб.
3
12
0,5
руб.
3
16
0,5
руб.
3
18
0,5
3
20
0,5
руб.
3
25
0,5
руб.
4
6
0,7
руб.
4
8
0,7
руб.
4
10
0,7
руб.
4
12
0,7
руб.
4
16
0,7
руб.
4
20
0,7
руб.
4
25
0,7
руб.
4
30
0,7
руб.
4
35
0,7
руб.
4
40
0,7
руб.
4
50
0,7
5
6
0,8
руб.
5
8
0,8
руб.
DIN 7984 – высокопрочный винт (болт) с низкой цилиндрической головкой под шестигранник. Производится с частичной резьбой и с полностью резьбовым стержнем в зависимости от номинальной длины. Точность изготовления соответствует требованиям класса «А», что делает соединение малодеформативным при приложении нагрузки. Изготовлен из углеродистой стали с цинковым покрытием. В результате термической закалки и отпуска метиз приобрел повышенную прочность класса 8.8. Временное сопротивление разрыву - 800 Н/мм², предел текучести - 640 Н/мм². Он не изменяет физических и механических свойств в диапазоне температур от -50°С до +150°С.
Отличие от DIN 7984 от DIN 912:
Винт DIN 7984 имеет головку меньшей высоты и соответственно меньшую глубину шлица. Из-за этой геометрической особенности он имеет пониженную нагрузочную способность. Тем не менее, он соответствует остальным требованиям к материалу и характеристикам, относящимся к классу прочности 8.8 по ISO 898-1.
Применение:
Оцинкованный высокопрочный винт 8.8 применяется в приборостроении, в автомобильной промышленности, строительстве и при производстве мебели, где создает соединение, вкручиваясь в тело металлической детали или путем навинчивания гайки. Используется в местах ограниченного пространства, а при установке заподлицо не требует изготовления глубоких посадочных гнезд. К внутреннему шестиграннику можно приложить большой момент затяжки при помощи инбусового ключа и тем самым повысить надежность крепления.
Аналоги DIN 7984:
- ISO 14580 (c внутренним шлицем под ключ TORX)
- DIN 6912 (с внутренним шестигранником под ключ HEX)
Размеры:
| Диаметр резьбы d | М3 | М4 | М5 | М6 | М8 | М10 | М12 | М16 | М20 | М24 |
| Шаг резьбы | 0,5 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2,5 | 3 |
|
Диаметр головки dk |
5,5 | 7 | 8,5 | 10 | 13 | 16 | 18 | 24 | 30 | 36 |
|
Высота головки k |
2 | 2,5 | 3,5 | 4 | 5 | 6 | 7 | 9 | 11 | 13 |
| Размер под ключ s | 2 | 2,5 | 3 | 4 | 5 | 7 | 8 | 12 | 14 | 17 |
| Длина резьбы b | 12 | 14 | 16 | 18 | 22 | 26 | 30 | 38 | 46 | 54 |
все размеры указаны в мм
Характеристики
-
DIN7984
-
ГОСТ11738-84
-
ISO14580
-
Единицы измеренияшт
-
ШлицШестигранник (HEX)
-
Форма головкиЦилиндрическая с внутренним шестигранником
-
Класс прочности8.8
-
МатериалОцинкованная сталь
-
Название на упаковке (ориг. название)Hexagon socket thin head cap screws
- Винт с низкой головкой
- Высокопрочные
- 8.8
- Оцинкованные
- Винты под шестигранник
- Цилиндрические с внутренним шестигранником
