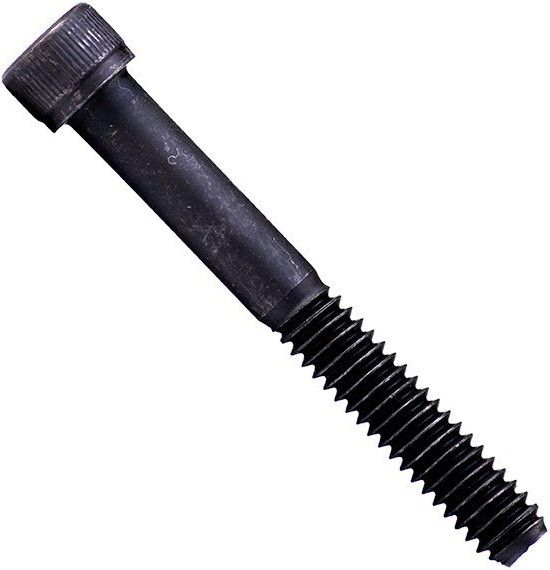

Винт (болт) дюймовый с цилиндрической головкой и внутренним шестигранником BSW DIN 912, класс прочности 12.9, сталь без покрытия
Код товара: WN00103274
Ваш консультант Владимир
7 (931) 348-45-86- Высокопрочный дюймовый крепеж, используемый в машиностроительной отрасли Великобритании.
- Изготовлен из закаленной углеродистой стали класса прочности 12.9, твердость по Роквеллу RC 39-43.
- Резьба дюймовая с крупным шагом BSW (Whitworth Standard Thread) диаметром от 1/8" до 1".
- Тип головки: цилиндрическая с внутренним шестигранником.
- Соединение образует путем ввинчивания в резьбовое отверстие в теле сопрягаемых деталей или при помощи гайки.
- Повышенная точность исполнения – класс «А», поле допуска 6g.
- Крутящий момент передается при помощи торцевого шестигранного ключа или механизированным способом с использованием биты HEX.
- Разработан для работы в условиях высоких нагрузок на растяжение и срез.
Код товара
Диаметр (дюймы)
Длина (дюймы)
Наличие
Цена
Фасовка
Количество
Код товара
Диаметр (дюймы)
Длина (дюймы)
Наличие
Цена
Фасовка
Количество
Винт дюймовый BSW 1/8-40 х 3/4 (19 мм) DIN 912, класс прочности 12.9, сталь без покрытия
Диаметр (дюймы)
1/8
Длина (дюймы)
3/4
Диаметр (дюймы)
1/8
1/8
Длина (дюймы)
3/4
3/4
120
руб.
1 шт
Винт дюймовый BSW 3/16-24 х 1/4 (6 мм) DIN 912, класс прочности 12.9, сталь без покрытия
Диаметр (дюймы)
3/16
Длина (дюймы)
1/4
Диаметр (дюймы)
3/16
3/16
Длина (дюймы)
1/4
1/4
392
шт
250
руб.
1 шт
Винт дюймовый BSW 3/16-24 х 3/8 (9,5 мм) DIN 912, класс прочности 12.9, сталь без покрытия
Диаметр (дюймы)
3/16
Длина (дюймы)
3/8
Диаметр (дюймы)
3/16
3/16
Длина (дюймы)
3/8
3/8
18
шт
260
руб.
1 шт
Винт дюймовый BSW 3/16-24 х 1/2 (13 мм) DIN 912, класс прочности 12.9, сталь без покрытия
Диаметр (дюймы)
3/16
Длина (дюймы)
1/2
Диаметр (дюймы)
3/16
3/16
Длина (дюймы)
1/2
1/2
280
руб.
1 шт
Винт дюймовый BSW 3/16-24 х 5/8 (16 мм) DIN 912, класс прочности 12.9, сталь без покрытия
Диаметр (дюймы)
3/16
Длина (дюймы)
5/8
Диаметр (дюймы)
3/16
3/16
Длина (дюймы)
5/8
5/8
78
шт
290
руб.
1 шт
Винт дюймовый BSW 3/16-24 х 3/4 (19 мм) DIN 912, класс прочности 12.9, сталь без покрытия
Диаметр (дюймы)
3/16
Длина (дюймы)
3/4
Диаметр (дюймы)
3/16
3/16
Длина (дюймы)
3/4
3/4
2
шт
300
руб.
1 шт
Винт дюймовый BSW 3/16-24 х 7/8 (22,2 мм) DIN 912, класс прочности 12.9, сталь без покрытия
Диаметр (дюймы)
3/16
Длина (дюймы)
7/8
Диаметр (дюймы)
3/16
3/16
Длина (дюймы)
7/8
7/8
38
шт
320
руб.
1 шт
Винт дюймовый BSW 3/16-24 х 1 (25,4 мм) DIN 912, класс прочности 12.9, сталь без покрытия
Диаметр (дюймы)
3/16
Длина (дюймы)
1
Диаметр (дюймы)
3/16
3/16
Длина (дюймы)
1
1
115
шт
340
руб.
1 шт
Винт дюймовый BSW 3/16-24 х 1 1/4 (32 мм) DIN 912, класс прочности 12.9, сталь без покрытия
Диаметр (дюймы)
3/16
Длина (дюймы)
1 1/4
Диаметр (дюймы)
3/16
3/16
Длина (дюймы)
1 1/4
1 1/4
360
руб.
1 шт
Винт дюймовый BSW 3/16-24 х 1 1/2 (38 мм) DIN 912, класс прочности 12.9, сталь без покрытия
Диаметр (дюймы)
3/16
Длина (дюймы)
1 1/2
Диаметр (дюймы)
3/16
3/16
Длина (дюймы)
1 1/2
1 1/2
380
руб.
1 шт
Винт дюймовый BSW 3/16-24 х 1 3/4 (44,4 мм) DIN 912, класс прочности 12.9, сталь без покрытия
Диаметр (дюймы)
3/16
Длина (дюймы)
1 3/4
Диаметр (дюймы)
3/16
3/16
Длина (дюймы)
1 3/4
1 3/4
29
шт
400
руб.
1 шт
Винт дюймовый BSW 3/16-24 х 2 (51 мм) DIN 912, класс прочности 12.9, сталь без покрытия
Диаметр (дюймы)
3/16
Длина (дюймы)
2
Диаметр (дюймы)
3/16
3/16
Длина (дюймы)
2
2
29
шт
410
руб.
1 шт
Винт дюймовый BSW 3/16-24 х 2 1/2 (64 мм) DIN 912, класс прочности 12.9, сталь без покрытия
Диаметр (дюймы)
3/16
Длина (дюймы)
2 1/2
Диаметр (дюймы)
3/16
3/16
Длина (дюймы)
2 1/2
2 1/2
70
шт
420
руб.
1 шт
Винт дюймовый BSW 1/4-20 х 1/4 (6,4 мм) DIN 912, класс прочности 12.9, сталь без покрытия
Диаметр (дюймы)
1/4
Длина (дюймы)
1/4
Диаметр (дюймы)
1/4
1/4
Длина (дюймы)
1/4
1/4
240
руб.
1 шт
Винт дюймовый BSW 1/4-20 х 3/8 (9,5 мм) DIN 912, класс прочности 12.9, сталь без покрытия
Диаметр (дюймы)
1/4
Длина (дюймы)
3/8
Диаметр (дюймы)
1/4
1/4
Длина (дюймы)
3/8
3/8
250
руб.
1 шт
Винт дюймовый BSW 1/4-20 х 1/2 (13 мм) DIN 912, класс прочности 12.9, сталь без покрытия
Диаметр (дюймы)
1/4
Длина (дюймы)
1/2
Диаметр (дюймы)
1/4
1/4
Длина (дюймы)
1/2
1/2
88
шт
270
руб.
1 шт
Винт дюймовый BSW 1/4-20 х 5/8 (15,8 мм) DIN 912, класс прочности 12.9, сталь без покрытия
Диаметр (дюймы)
1/4
Длина (дюймы)
5/8
Диаметр (дюймы)
1/4
1/4
Длина (дюймы)
5/8
5/8
290
руб.
1 шт
Винт дюймовый BSW 1/4-20 х 3/4 (19 мм) DIN 912, класс прочности 12.9, сталь без покрытия
Диаметр (дюймы)
1/4
Длина (дюймы)
3/4
Диаметр (дюймы)
1/4
1/4
Длина (дюймы)
3/4
3/4
120
шт
310
руб.
1 шт
Винт дюймовый BSW 1/4-20 х 7/8 (22 мм) DIN 912, класс прочности 12.9, сталь без покрытия
Диаметр (дюймы)
1/4
Длина (дюймы)
7/8
Диаметр (дюймы)
1/4
1/4
Длина (дюймы)
7/8
7/8
50
шт
320
руб.
1 шт
Винт дюймовый BSW 1/4-20 х 1 (25,4 мм) DIN 912, класс прочности 12.9, сталь без покрытия
Диаметр (дюймы)
1/4
Длина (дюймы)
1
Диаметр (дюймы)
1/4
1/4
Длина (дюймы)
1
1
84
шт
330
руб.
1 шт
Винт дюймовый BSW 1/4-20 х 1 1/4 (32 мм) DIN 912, класс прочности 12.9, сталь без покрытия
Диаметр (дюймы)
1/4
Длина (дюймы)
1 1/4
Диаметр (дюймы)
1/4
1/4
Длина (дюймы)
1 1/4
1 1/4
195
шт
340
руб.
1 шт
Показать ещё
Высокопрочный винт (болт) с внутренним шестигранником DIN 912 оснащен крупной дюймовой резьбой BSW, цилиндрической головкой со шлицем под шестигранный ключ типа Inbus. Крепеж изготовлен из закаленной углеродистой стали класса прочности 12.9 (твердость по Роквеллу RC 39-43, временное сопротивление разрыву 1220 Н/мм²), цинкового покрытия не имеет.
Черный дюймовый винт предлагается с резьбой BSW диаметром от 1/8" до 1", которая изготовлена по британскому стандарту Уитворта. Ее особенность заключаются в том, что она имеет волнообразный профиль с углом 55 градусов, а ее скругленные вершины и впадины имеют равные радиусы.
Применение
Винт с цилиндрической головкой под торцевой ключ DIN 912 повышенной прочности обычно используется для разъемных соединений деталей машин, которые подвержены большим статическим и динамическим нагрузкам. Он идеально подходит для применения в местах, где недостаточно места для работы с гаечными ключами или торцевыми насадками. Часто устанавливается в углубление (заподлицо), чтобы высокая головка не мешала работе движущихся частей механизма.
Дюймовый болт BSW использовался ранее в британском тяжелом машиностроении, автомобилестроении, военном секторе. Сегодня он широко востребован предприятиями, обслуживающими технику, автомобили, мотоциклы или оборудование, произведенное до того, как Великобритания перешла на дюймовый американский стандарт UNC и метрику.
Метрические аналоги:
- DIN 912 (М1,4 - М72)
- ISO 4762 (М1,4 - М72)
- ГОСТ 11738-84 (М3 - М36)
Размеры
| Резьба | Ниток на дюйм | Диаметр головки, A (max) | Размер, B (max) | Высота головки, H (max) | Глубина шестигранника, E (min) | Размер ключа, W | Длина резьбовой части, T (min) |
| 1/8 | 40 | 0,219 | 0,125 | 0,125 | - | 3/32 | 0,750 |
| 3/16 | 24 | 0,312 | 0,187 | 0,187 | 0,09 | 5/32 | 0,875 |
| 1/4 | 20 | 0,375 | 0,250 | 0,250 | 0,129 | 3/16 | 1,000 |
| 5/16 | 18 | 0,437 | 0,313 | 0,312 | 0,181 | 7/32 | 1,125 |
| 3/8 | 16 | 0,562 | 0,375 | 0,375 | 0,182 | 5/16 | 1,250 |
| 7/16 | 14 | 0,625 | 0,438 | 0,437 | 0,213 | 5/16 | 1,375 |
| 1/2 | 12 | 0,750 | 0,500 | 0,500 | 0,245 | 3/8 | 1,500 |
| 9/16 | 12 | 0,812 | 0,563 | 0,562 | 0,265 | 3/8 | 1,625 |
| 5/8 | 11 | 0,875 | 0,625 | 0,625 | 0,307 | 1/2 | 1,750 |
| 3/4 | 10 | 1,000 | 0,750 | 0,750 | 0,370 | 9/16 | 2,000 |
| 7/8 | 9 | 1,125 | 0,875 | 0,875 | 0,432 | 9/16 | 2,250 |
| 1 | 8 | 1,312 | 1,000 | 1,000 | 0,495 | 5/8 | 2,500 |
все размеры указаны в дюймах
Характеристики
-
Тип винтаДюймовый
-
DIN912
-
Единицы измеренияшт
-
ШлицШестигранник (HEX)
-
Тип дюймовой резьбыBSW
-
Форма головкиЦилиндрическая с внутренним шестигранником
-
Размер шага резьбыКрупный (обычный)
-
Класс прочности12.9
-
МатериалСталь
-
Название на упаковке (ориг. название)Hexagon socket head cap screws with Witworth (BSW) coarse thread, self colour, HRC 39-43
* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара.
Представленная информация не является публичной офертой
