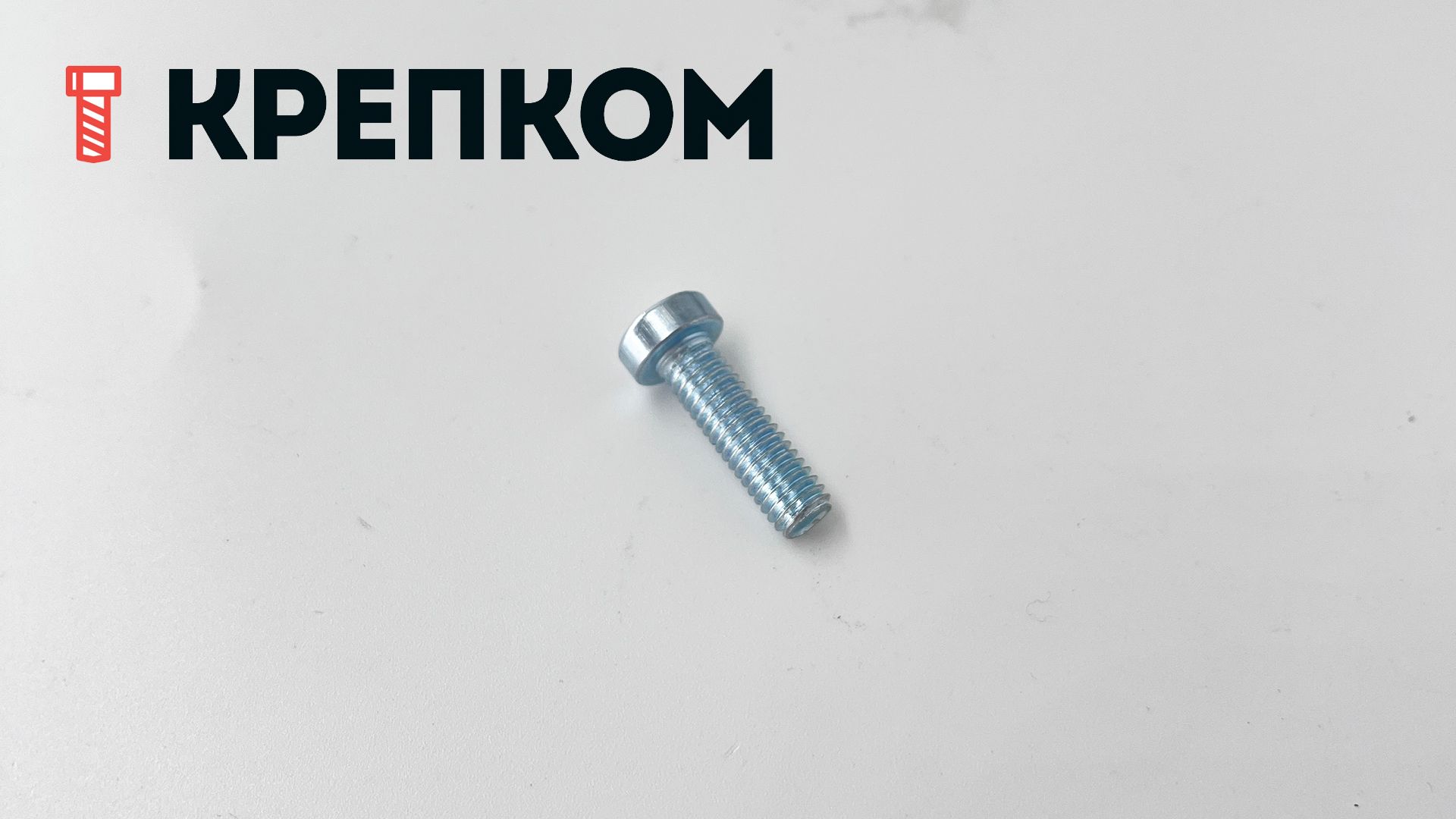

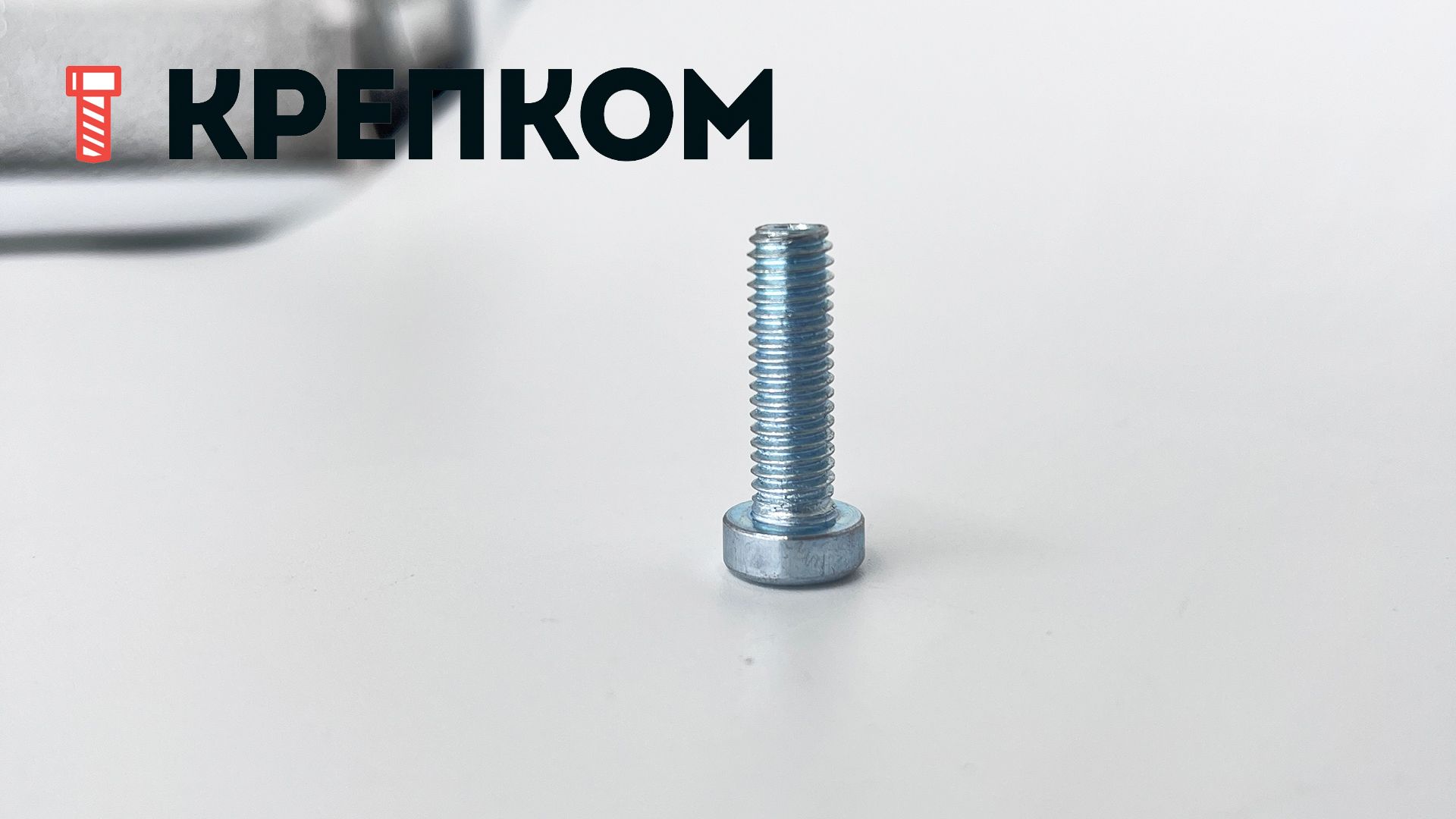

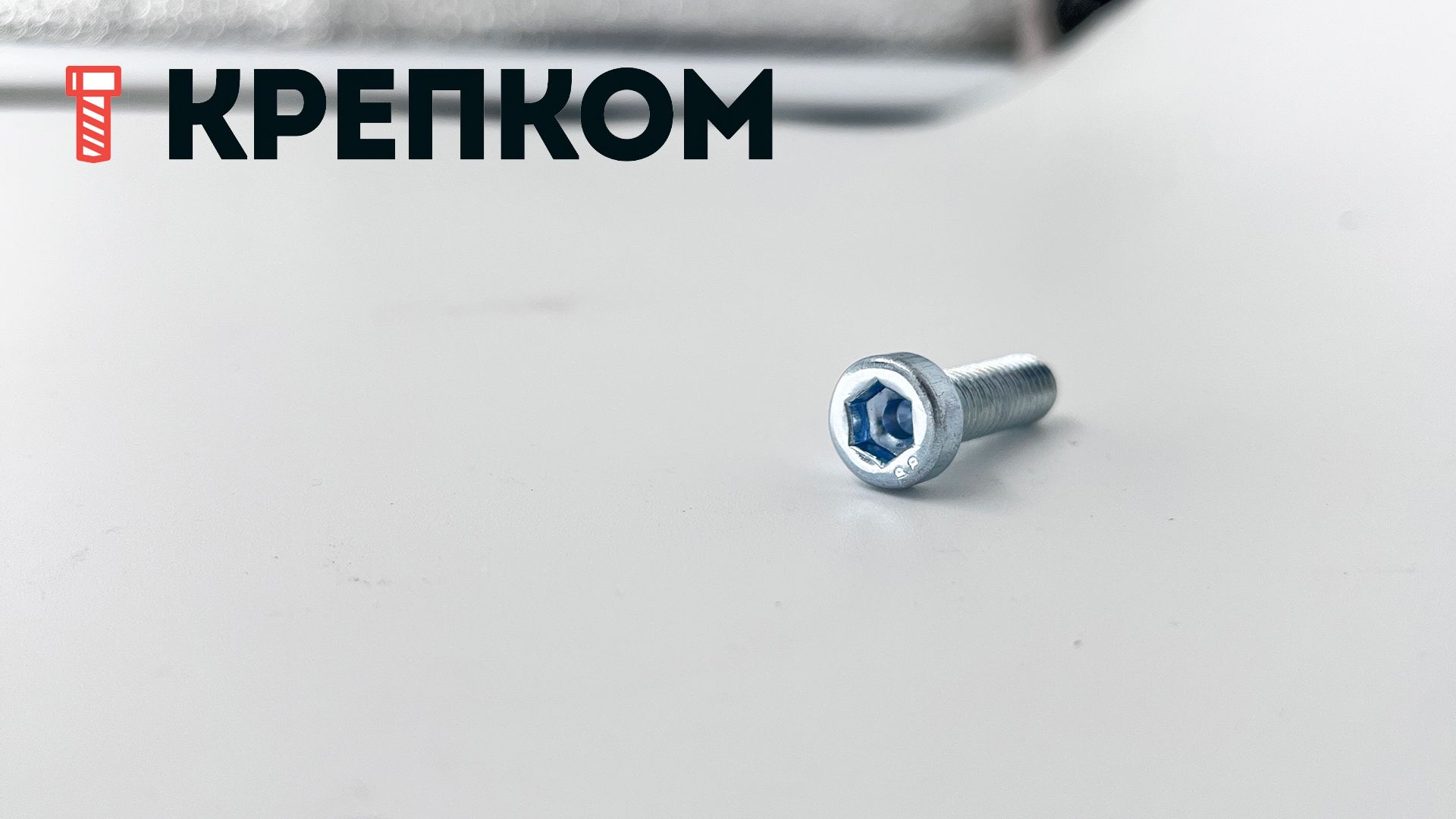

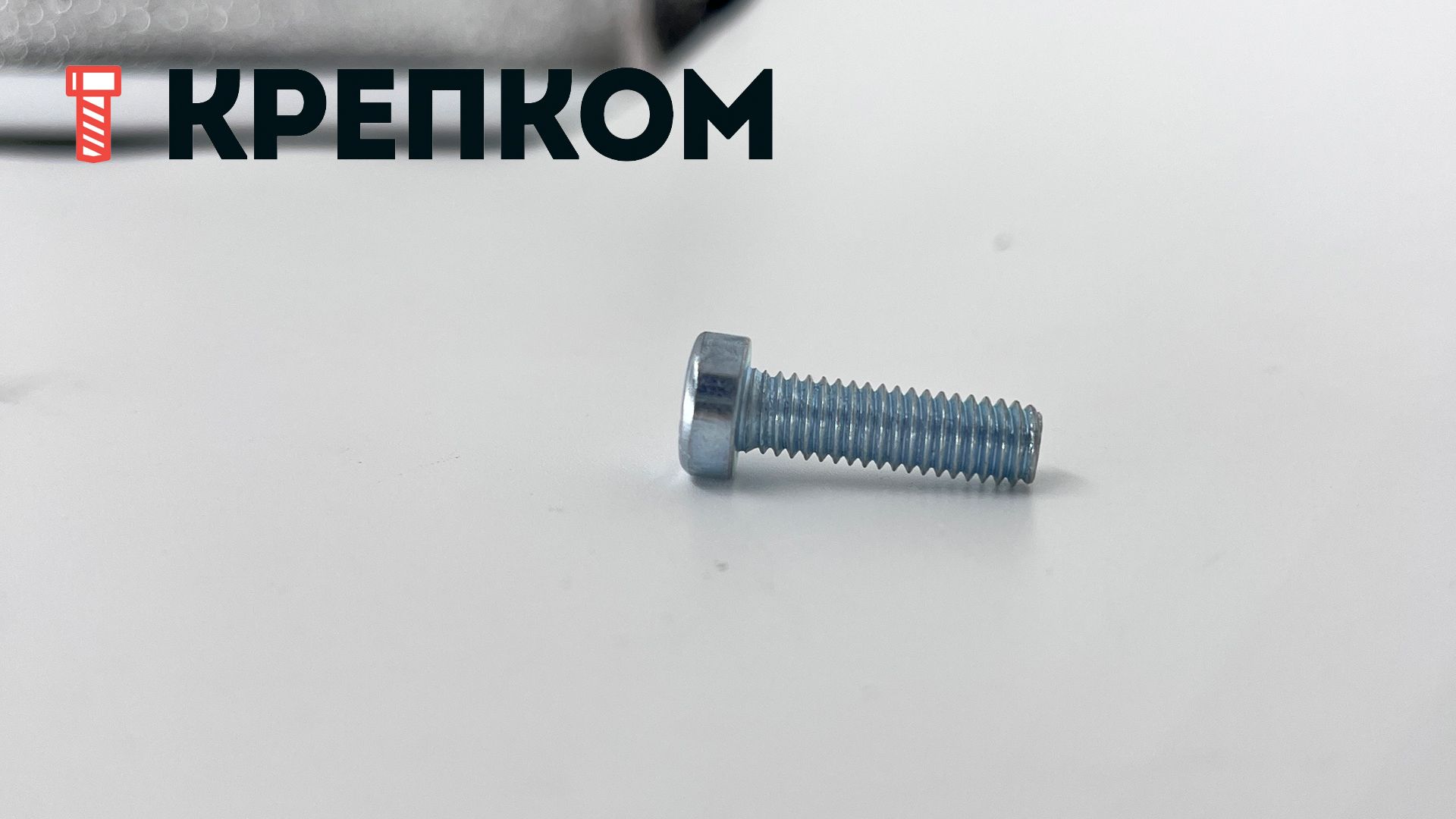

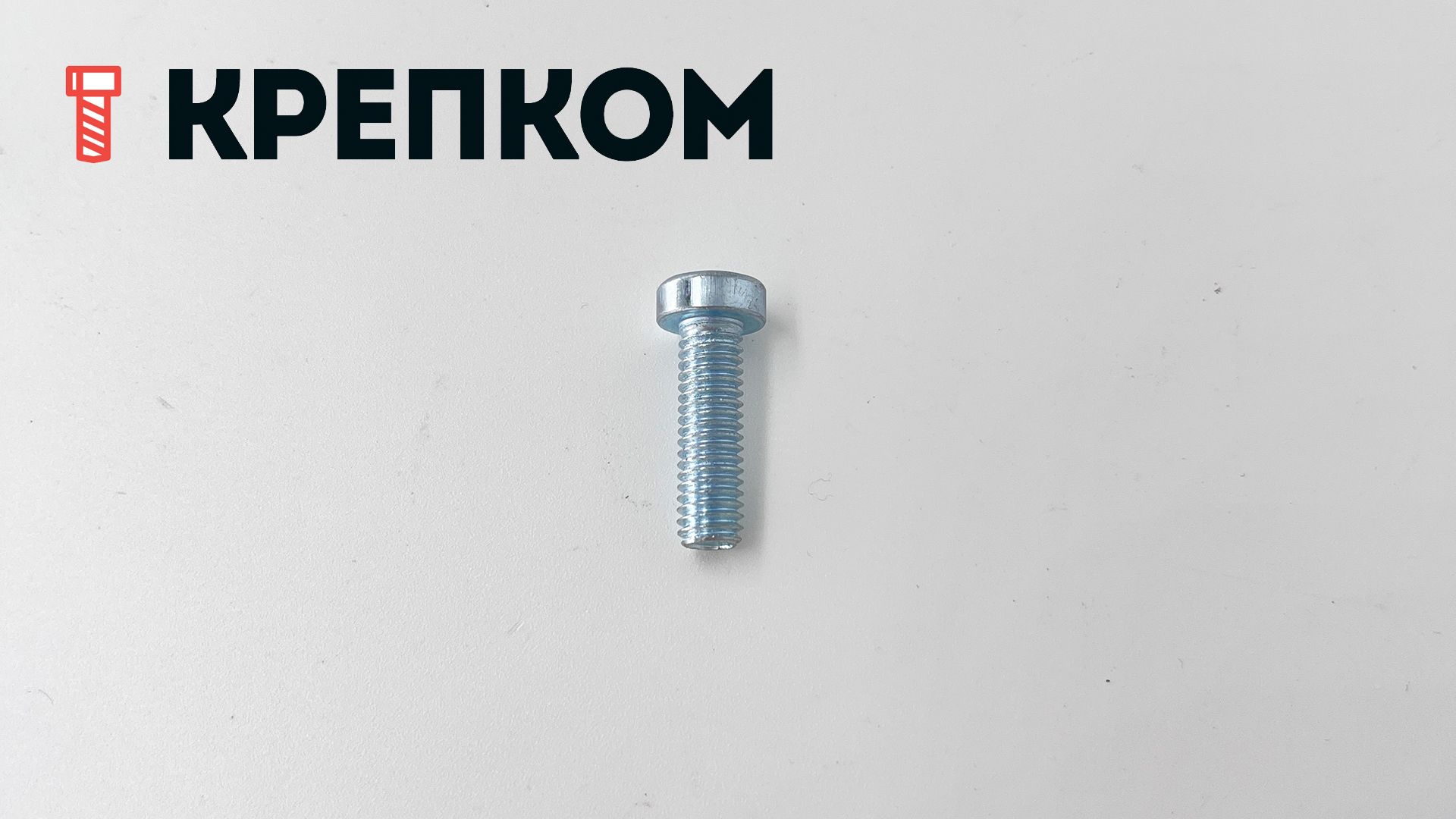

Винт (болт) с внутренним шестигранником и уменьшенной головкой DIN 6912 класс прочности 8.8, оцинкованная сталь
![Фото менеджера Борис](http://user51928.clients-cdnnow.ru/upload/iblock/b8f/bor.jpg)
Ваш консультант Борис
+7 (999) 027-78-44- Высокопрочный машиностроительный винт.
- Закаленная сталь, высокий класс прочности - 8.8.
- Антикоррозийное покрытие: цинковое гальваническое.
- Тип шлица: внутренний шестигранник с центрирующим отверстием в основании для установки с большим затягивающим моментом.
- Головка: цилиндрическая уменьшенная по высоте, вследствие чего болт имеет пониженную нагрузочную способность в сравнение с аналогами DIN 912.
- Параметры резьбы: метрическая от М4 до М36, поле допуска 6g, шаг крупный (основной), точность изготовления соответствует требованиям класса «А».
- Длина стержня: от 6 до 200 мм
руб.
/ штруб.
/ штруб.
/ штВинт (болт) с низкой цилиндрической головкой и внутренним шестигранником DIN 6912 представляет собой метрический крепеж повышенного класса прочности – 8.8 и диаметром от М4 до М36. Имеет пониженную нагрузочную способность (≈ на 20% ниже, чем у DIN 912), что связано с уменьшенным размером его головки. Монтаж осуществляется с помощью имбусового ключа, благодаря чему к изделию можно приложить в 10 раз большее усилие затяжки, чем к винту под крестовую отвертку.
Преимущества изделия:
- идеален для осуществления монтажа в местах с ограниченным пространством;
- подходит для создания надежного, эстетически привлекательного и быстроразъёмного соединения;
- служит для соединения не только статичных деталей, но и находящихся в движении друг относительно друга;
- не требует наличия специальных знаний при установке;
- возможность многократной сборки/разборки без риска быстрого износа шлица;
- благодаря гальваническому цинковому покрытию отлично противостоит коррозии при эксплуатации во влажных помещениях.
Применение:
Используется в сфере приборостроения, строительства, промышленного производства и других отраслях народного хозяйства.
Аналоги DIN 6912:
DIN 7984 - высокопрочные винты с низкой цилиндрической головкой и внутренним шестигранником, резьба М3 - М24, длина до 100 мм.
Размеры:
Номинальный диаметр резьбы d | M4 | M5 | M6 | M8 | M10 | M12 | М14 | М16 | М20 | М22 | М24 | М30 | М36 | |
Диаметр цилиндрической головки винта dk | 7 | 8.5 | 10 | 13 | 16 | 18 | 21 | 24 | 30 | 33 | 36 | 45 | 54 | |
Высота головки винта k | 2,8 | 3,5 | 4 | 5 | 6,5 | 7,5 | 8,5 | 10 | 12 | 13 | 14 | 17,5 | 21,5 | |
Размер внутреннего шестигранника под ключ S |
3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 17 | 17 | 19 | 22 | 27 | |
Длина резьбы винта b | при l ≤ 125 | 14 | 16 | 18 | 22 | 26 | 30 | 34 | 38 | 46 | 50 | 54 | 66 | 78 |
125 < l ≤ 200 | - | - | - | - | 32 | 36 | 40 | 44 | 52 | 56 | 60 | 72 | 84 | |
при l > 200 | - | - | - | - | - | - | - | 57 | 65 | 69 | 73 | 85 | 97 |
все размеры указаны в мм
Характеристики
-
DIN6912
-
Единицы измеренияшт
-
ШлицШестигранник внутренний (HEX)
-
Форма головкиЦилиндрическая с внутренним шестигранником
-
Класс прочности8.8
-
МатериалОцинкованная сталь
-
Название на упаковке (ориг. название)Hexagon socket head cap screws, low head, with centre
