Когда мы смотрим на любое электронное устройство — от мощного сервера до небольшого роутера — мы видим лишь его корпус и интерфейсы. Но внутри сложная система, и одним из ключевых элементов, обеспечивающих ее стабильность, являются стойки для печатных плат. Этот, на первый взгляд, неприметный крепёж играет критическую роль в надёжности, безопасности и долговечности работы электроники.
Что такое стойка для печатных плат?
Печатная плата — это основа для сборки любых электронных устройств. Если совсем просто: это пластина из изоляционного материала (обычно стеклотекстолита), на которую крепятся все электронные компоненты (микросхемы, резисторы, конденсаторы). Медные дорожки заменяют обычные провода, соединяя все детали между собой для передачи тока и сигналов.
Стойка для печатной платы (или распорка) — это крепёжное изделие, предназначенное для фиксации платы на определённом расстоянии от шасси, корпуса или другой платы.
Казалось бы, мелочь, но у этой «мелочи» есть три важнейшие функции:
- Предотвращение коротких замыканий (КЗ). Основная задача стойки — поднять плату над проводящей поверхностью корпуса, чтобы исключить контакт токоведущих дорожек и компонентов с металлом. Это предотвращает короткое замыкание и выход устройства из строя.
- Теплоотвод. Зазор между платой и корпусом создает воздушную прослойку, которая обеспечивает естественную конвекцию и охлаждение компонентов. Это особенно важно для мощных силовых сборок и процессоров, которые сильно греются во время работы.
- Механическая фиксация. Стойка жестко фиксирует плату, предотвращая ее прогиб, вибрацию и микротрещины в пайке. Это защищает хрупкие паяные соединения от механических повреждений.
Какими они бывают: разбираемся в типах стоек
Ассортимент стоек для монтажа печатных плат разнообразен. Они классифицируются по нескольким параметрам: материалу, форме и типу резьбы.
По материалу
Выбор материала напрямую зависит от условий эксплуатации и требований к электропроводности.

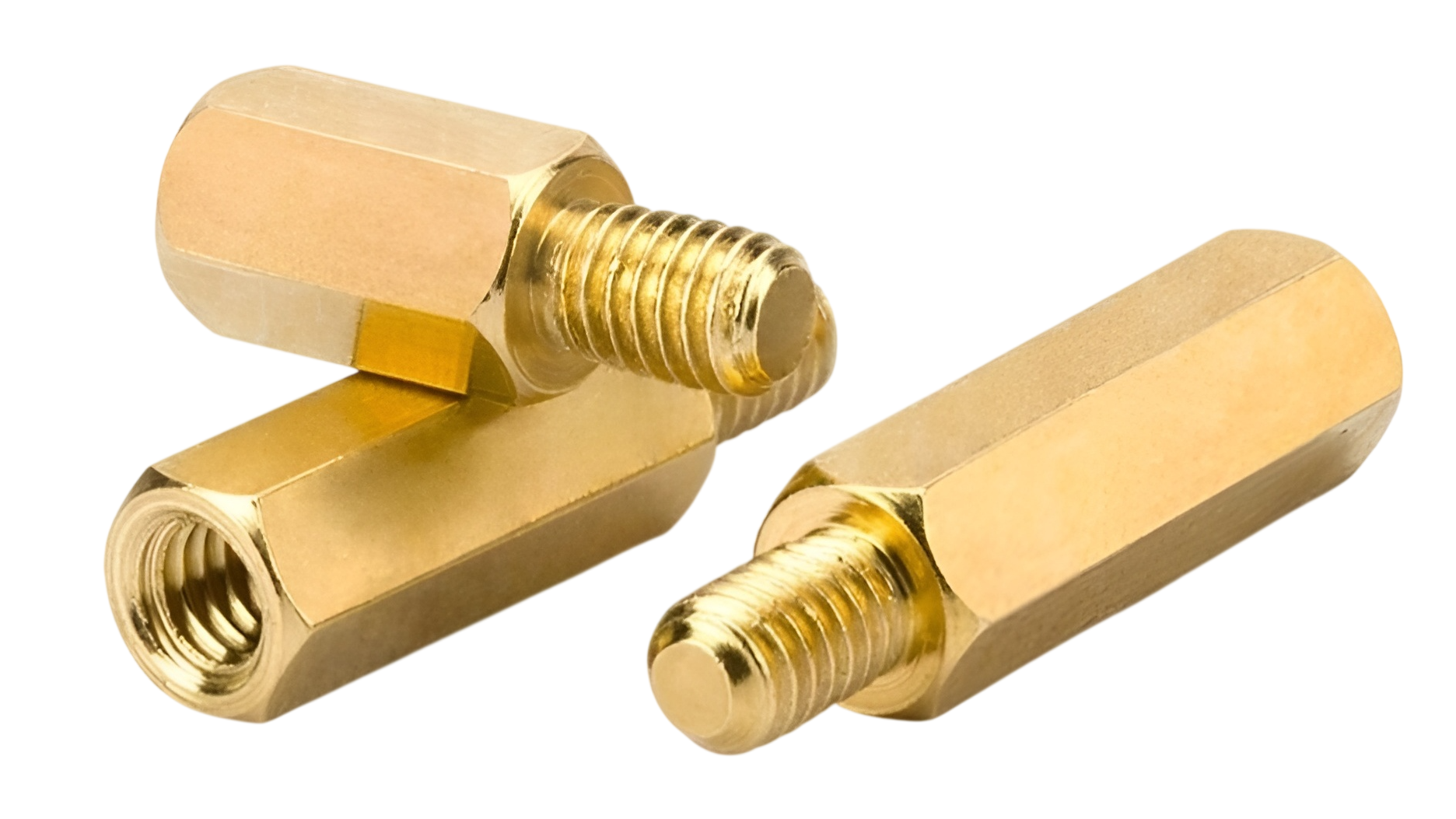

Латунь — золотой стандарт электроники
- Проводят ток — подходят для заземления.
- Не магнитятся — не создают помех в ВЧ-устройствах.
- Не ржавеют — служат долго даже без дополнительного покрытия.
- Можно паять — латунную стойку легко использовать как точку заземления.
Если нужна универсальная распорка для большинства бытовых и промышленных устройств — берите латунь. А если хотите, чтобы конструкция выглядела ещё и красиво, обратите внимание на латунные стойки с никелевым покрытием — они придают изделию эстетичный блеск.

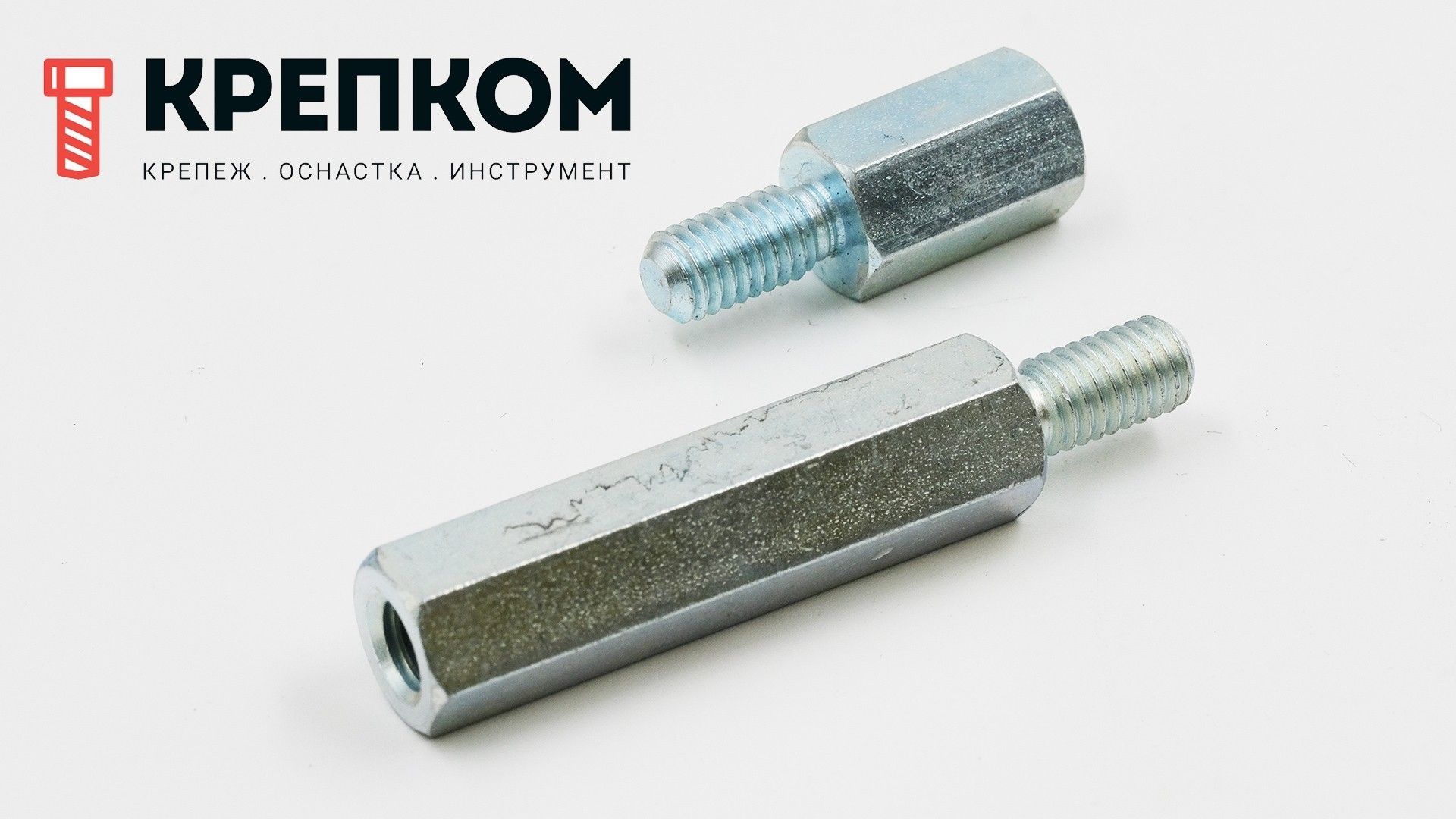

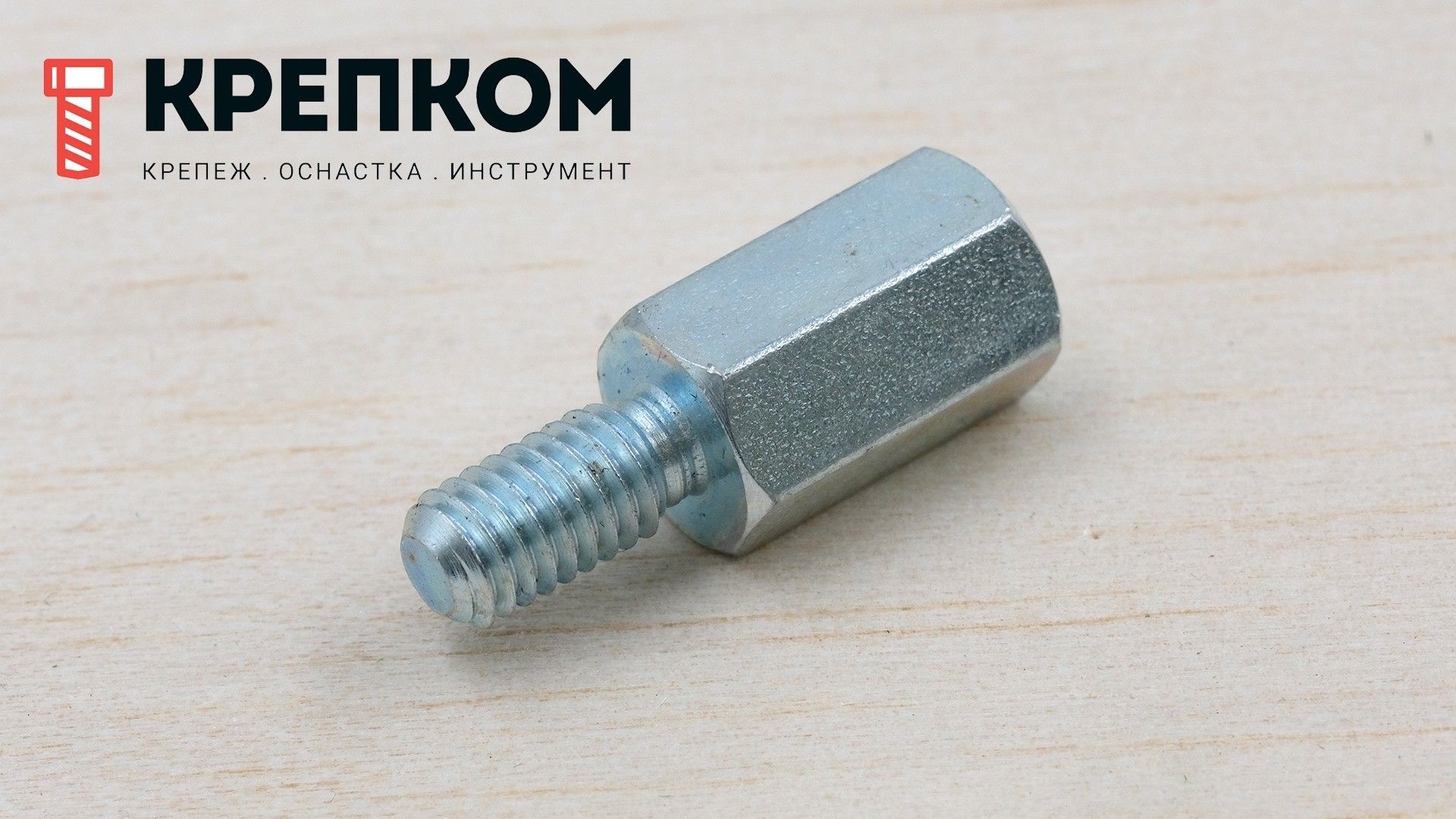

Оцинкованная сталь — когда важна прочность
Стальные стойки используют реже латунных, и у этого есть причины:
- они тяжелее,
- подвержены коррозии (хоть и в меньшей степени благодаря цинковому покрытию),
- они магнитные, а значит, могут вносить помехи в работу высокочастотной аппаратуры (радиосвязь, спутниковое оборудование).
Но есть ситуация, где сталь вне конкуренции, — это когда нужна максимальная механическая прочность. Если конструкция испытывает вибрации, удары или большие нагрузки, стальные стойки будут правильным выбором. Во всех остальных случаях стоит присмотреться к другим материалам.

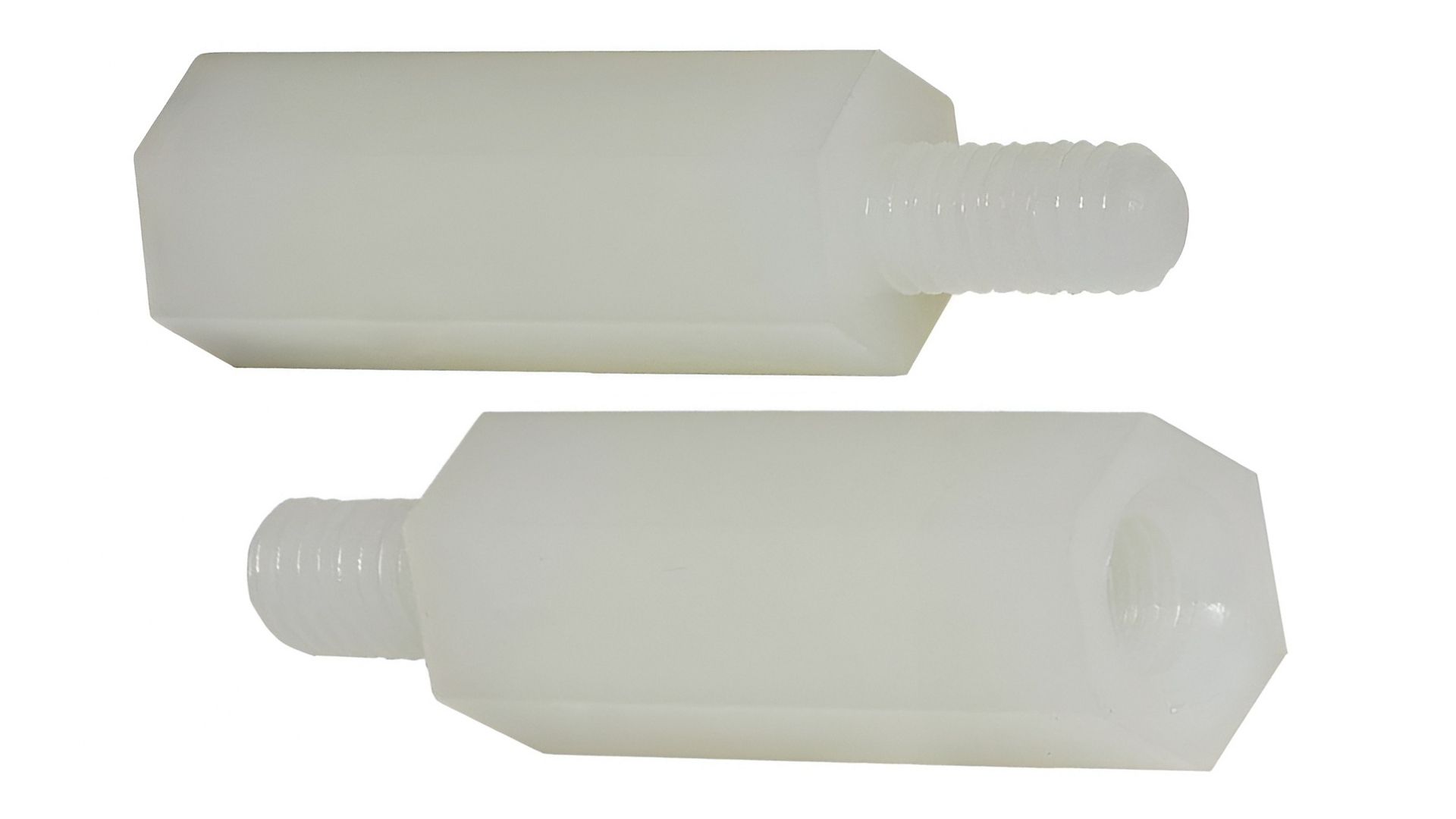

Пластик (нейлон) — лёгкость и изоляция
Лучший представитель пластиковых стоек — нейлон (полиамид), а именно марка Нейлон-66 с классом горючести UL94 V2. Что это даёт?
- Полная электроизоляция — нейлон отличный диэлектрик, плата надежно изолирована от корпуса.
- Малый вес — идеально для портативных приборов, где каждый грамм на счету.
- Самозатухание — материал не поддерживает горение и гаснет, если убрать пламя.
- Химическая стойкость — выдерживает контакт с некоторыми агрессивными средами.
Но есть и минусы: ограниченная термостойкость. Также полиамид может впитывать влагу, поэтому не рекомендуется использовать его в условиях повышенной влажности.
Для тяжелых условий эксплуатации можно выбрать стойки из стеклонаполненного нейлона (повышенная прочность). Также на рынке встречаются более бюджетные пластиковые втулки из ABS-пластика — они дешевле, но по характеристикам уступают нейлону.

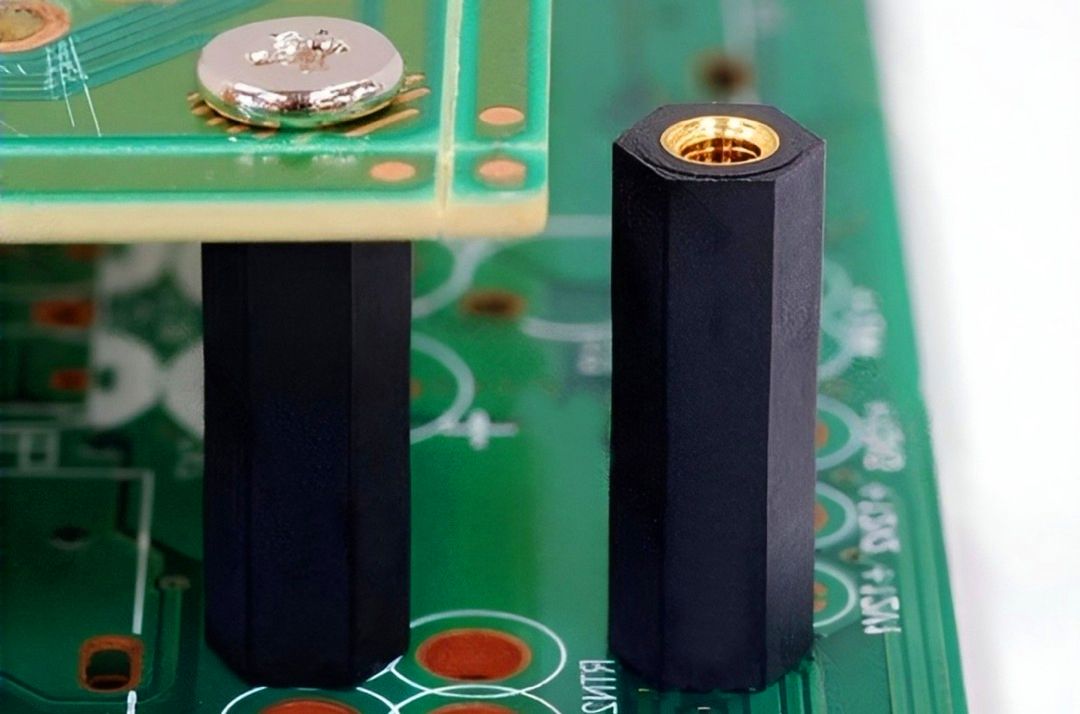

Золотая середина: существуют стойки из нейлона с латунными вставками. Они сочетают в себе изоляционные свойства пластика и прочность металлической резьбы.
Алюминий и керамика
Эти материалы встречаются редко, но у них есть свои ниши.
Алюминиевые стойки:
- не магнитятся,
- имеют отличное соотношение прочности и веса,
- идеальны для конструкций, где важен компромисс между надежностью и легкостью (авионика, портативная техника).
Керамические стойки:
- обладают превосходными диэлектрическими свойствами,
- выдерживают высокие температуры,
- используются в узкоспециализированных устройствах, где нужна и изоляция, и термостойкость.
Сводная таблица выбора материала
| Материал | Проводимость | Магнитные свойства | Коррозионная стойкость | Вес | Основное применение |
| Латунь | Отличная | Немагнитная | Высокая | Средний | Универсальное |
| Сталь оцинк. | Хорошая | Магнитная | Средняя | Большой | Силовые конструкции |
| Нейлон | Диэлектрик | Немагнитный | Высокая | Низкий | Изоляция, легкие приборы |
| Алюминий | Отличная | Немагнитный | Хорошая | Низкий | Авиация, портативные устройства |
| Керамика | Диэлектрик | Немагнитная | Отличная | Средний | Высокие температуры |

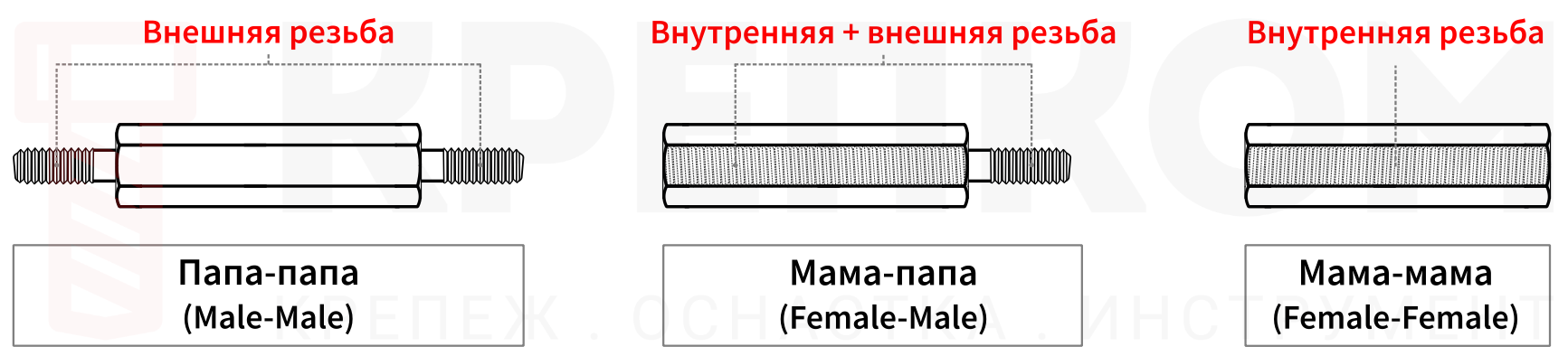

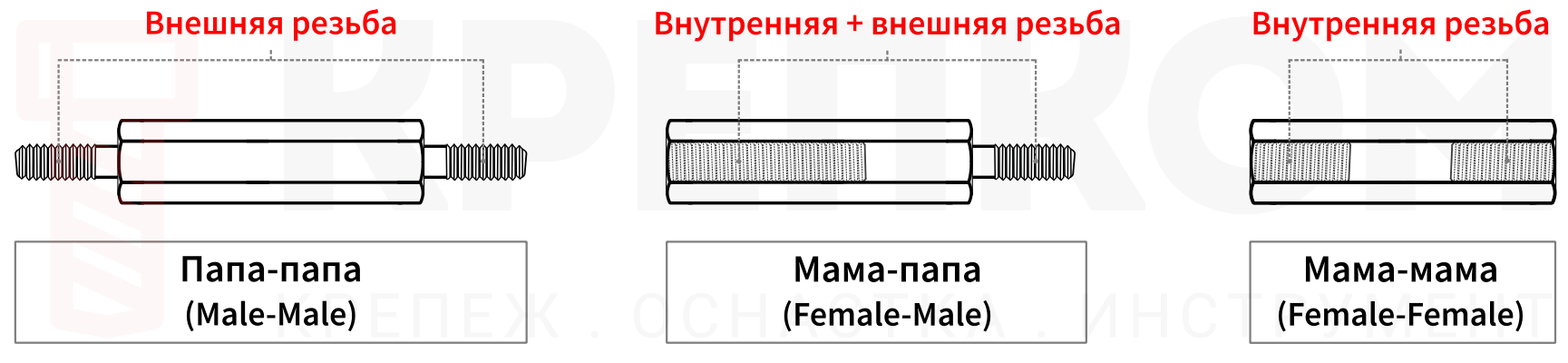

По типу резьбы
От типа резьбы зависит способ монтажа и соединения стоек друг с другом.
- Мама-мама (Female-Female): стойка с внутренней резьбой с обеих сторон. Используется как для самостоятельного крепежа винтами, так и соединения со стойкой другого типа.
- Папа-папа (Male-Male): стойка с наружной резьбой с обеих сторон. Служит для соединения с ответными частями с внутренней резьбой, например, может быть вкручена в другую стойку, а второй конец зафиксирован гайкой.
- Мама-папа (Female-Male): комбинированный вариант гайка-винт – с резьбовым концом и отверстием. Наиболее универсальный, так как позволяет крепить стойку одной стороной к корпусу (винт), а другой — принимать плату (внутренняя резьба). Самый подходящий вариант для многоуровневых креплений.
- Безрезьбовые втулки (или дистанционные проставки) — это простые крепежные элементы в виде цилиндров со сквозным отверстием внутри. Их главная задача — создать заданный зазор между печатной платой и корпусом или между несколькими платами. Установка такой втулки требует дополнительного крепежа (винты + гайки + опционально шайбы). Толщина закрепляемых плат ограничена только длиной винтов.
По форме
Когда дело доходит до выбора формы резьбовой стойки для монтажа печатной платы, инженеры часто встают перед дилеммой: круглая или шестигранная? У каждого варианта есть свои сильные и слабые стороны, и правильный выбор зависит от того, что для вас важнее — эстетика или надежность.

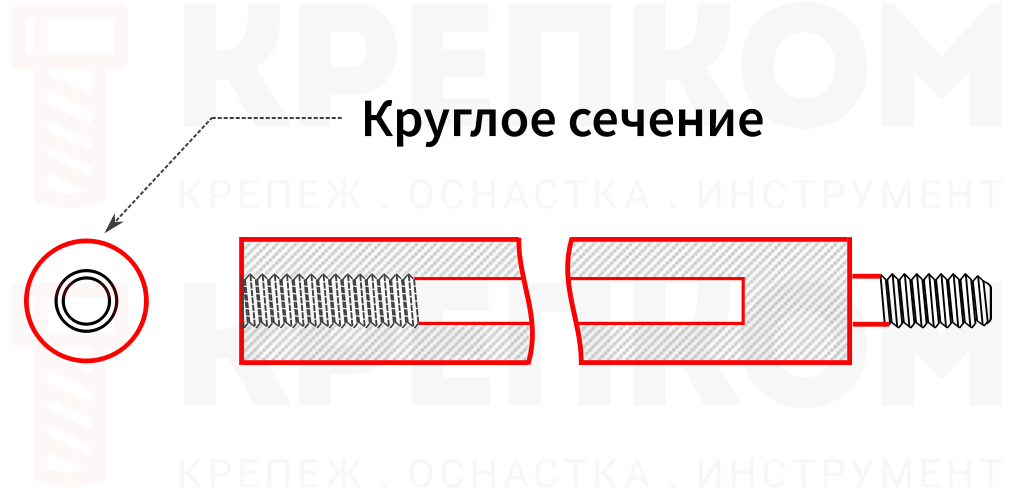

Круглые резьбовые стойки — для ограниченных пространств
Главное преимущество стоек с круглым сечением — это внешний вид. Их гладкая форма минимизирует объем, обеспечивая при этом надежную механическую поддержку.
Где применяются:
- Демонстрационные образцы и прототипы, которые показывают заказчику или инвесторам.
- Электронные изделия открытого типа, где внутренние компоненты видны через прозрачный корпус.
- Устройства премиум-класса, где важна каждая деталь эстетики.
Шестигранные стойки в таких проектах стараются не использовать — их «индустриальный» вид может испортить впечатление от продукта.
Но есть и минус: с точки зрения надёжности круглые стойки заметно уступают шестигранным. Их невозможно затянуть ключом, а значит, вы не можете контролировать усилие затяжки. Это может привести к ослаблению крепления со временем.
Именно поэтому в массовом серийном производстве круглые резьбовые стойки применяются гораздо реже. Их удел — единичные экземпляры, где внешний вид и компактность важнее технологичности монтажа.

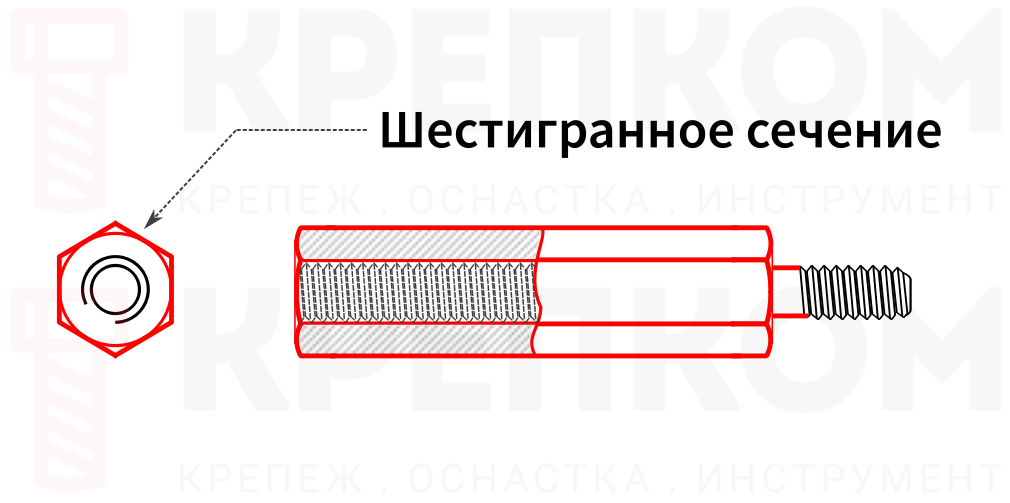

Шестигранные резьбовые стойки — прочность и надежность
Шестигранное сечение — это золотой стандарт в мире стоек для печатных плат. И на это есть веские причины:
- Монтаж ключом. Шестигранную стойку легко закрутить с помощью обычного гаечного ключа. Это исключает прокручивание и гарантирует надежную фиксацию платы.
- Контроль усилия. Вы можете точно дозировать момент затяжки, что особенно важно при работе с хрупкими платами или в условиях вибраций.
- Повторный монтаж. Шестигранные стойки выдерживают многократные установки и снятия без потери своих свойств.
Неудивительно, что они стали самыми популярными в производстве электронных изделий — от бытовой техники до промышленного оборудования.
руб.
руб.
руб.

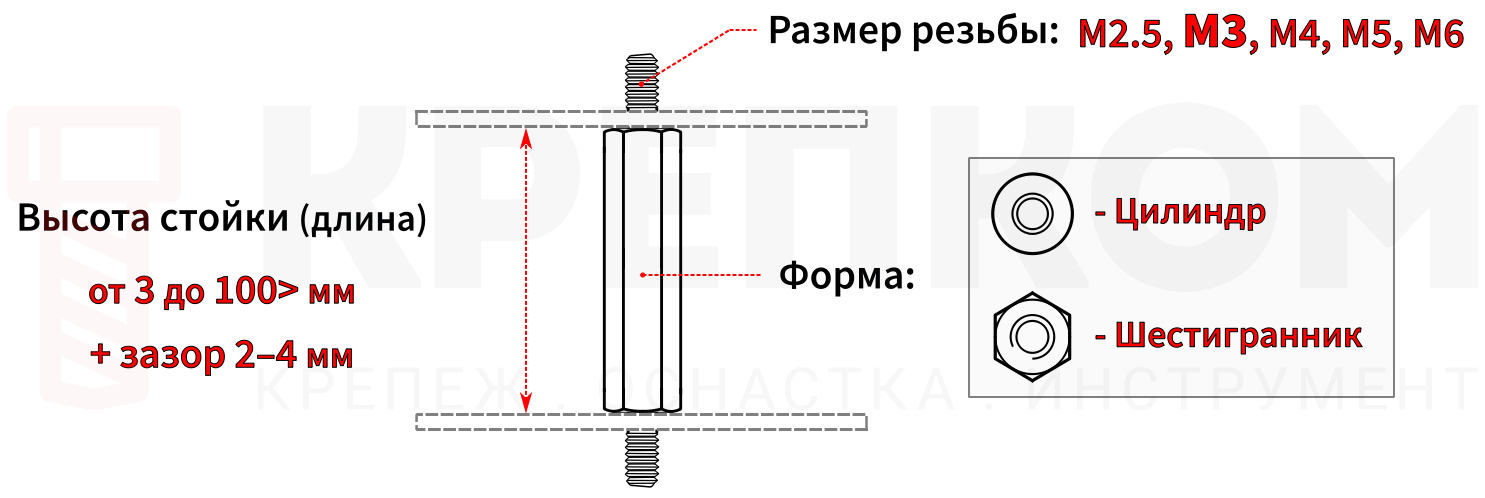

Как выбрать стойку: ключевые параметры
Чтобы не ошибиться в выборе, обратите внимание на следующие характеристики:
- Размер резьбы: самый распространённый метрический размер для электроники — M3. Также часто используются M2.5, M4, M5 и M6. Резьба должна соответствовать монтажным отверстиям на плате и корпусе.
- Высота стойки (длина): это расстояние, которое будет между платой и поверхностью. Диапазон может быть от 3 до 100 мм и более. Учитывайте высоту самых высоких компонентов + зазор 2–4 мм для вентиляции и сборки.
- Форма: шестигранник или цилиндр. Шестигранник предпочтительнее, если требуется надежная затяжка.
- Условия эксплуатации: высокая температура, влажность, вибрация, химическая среда. Для улицы или автоэлектроники выбирайте стойки с устойчивостью к УФ и перепадам температур.
- Нагрузка: если плата тяжёлая (трансформаторы, большие радиаторы), используйте металлические стойки или увеличьте количество точек крепления.
Монтаж: 7 правил, которые спасут ваш проект
- Количество точек: минимум 4 точки (по углам). Для больших плат — одна стойка на каждые 25 см² площади и обязательно по углам.
- Не перетягивайте. Для резьбы M3 рекомендуемый момент затяжки 0,2–0,4 Н·м. Избыточное усилие — треснет текстолит или сорвет резьбу в стойке.
- Затяжка: затягивайте винты крест-накрест и постепенно, чтобы избежать перекоса и растрескивания платы.
- Используйте шайбы: если есть риск повредить дорожки или контактные площадки, подложите плоские или нейлоновые шайбы.
- Проверяйте параллельность. Если корпус неровный, плата будет испытывать изгибающие напряжения. Подбирайте стойки с регулировкой высоты или используйте резиновые демпферы.
- Заземляйте правильно. Если используете латунные стойки для ЭМС, соедините их с земляным полигоном платы через металлизированное отверстие и убедитесь в надежном контакте с корпусом.
- Тестируйте до финальной сборки. Проверяйте зазоры картонными шаблонами или 3D-распечатками. Ошибка в 1 мм может стоить повторного заказа плат или корпуса.
Где применяются установочные стойки?
- Компьютерная техника: крепление материнских плат в системных блоках и серверах.
- Бытовая электроника: сборка аудиотехники, телевизоров, маршрутизаторов.
- Промышленность: монтаж плат в контроллерах, блоках питания и измерительных приборах.
- Телекоммуникации: установка компонентов в коммутаторах и другом сетевом оборудовании.
Итог
Стойка для печатной платы – это не «расходник», а элемент надежности, который напрямую влияет на срок службы, ЭМС-совместимость и ремонтопригодность устройства. Правильный выбор занимает 5 минут, а предотвращает часы отладки и повторные заказы.
Перед утверждением конструкции задайте себе три вопроса:
- Выдержит ли материал температуру и нагрузку?
- Соответствует ли резьба стандарту крепёжных винтов?
- Останется ли безопасный зазор до компонентов и корпуса при вибрации и нагреве?
Если хотя бы на один вопрос ответ «не уверен» – пересчитайте крепёж.
