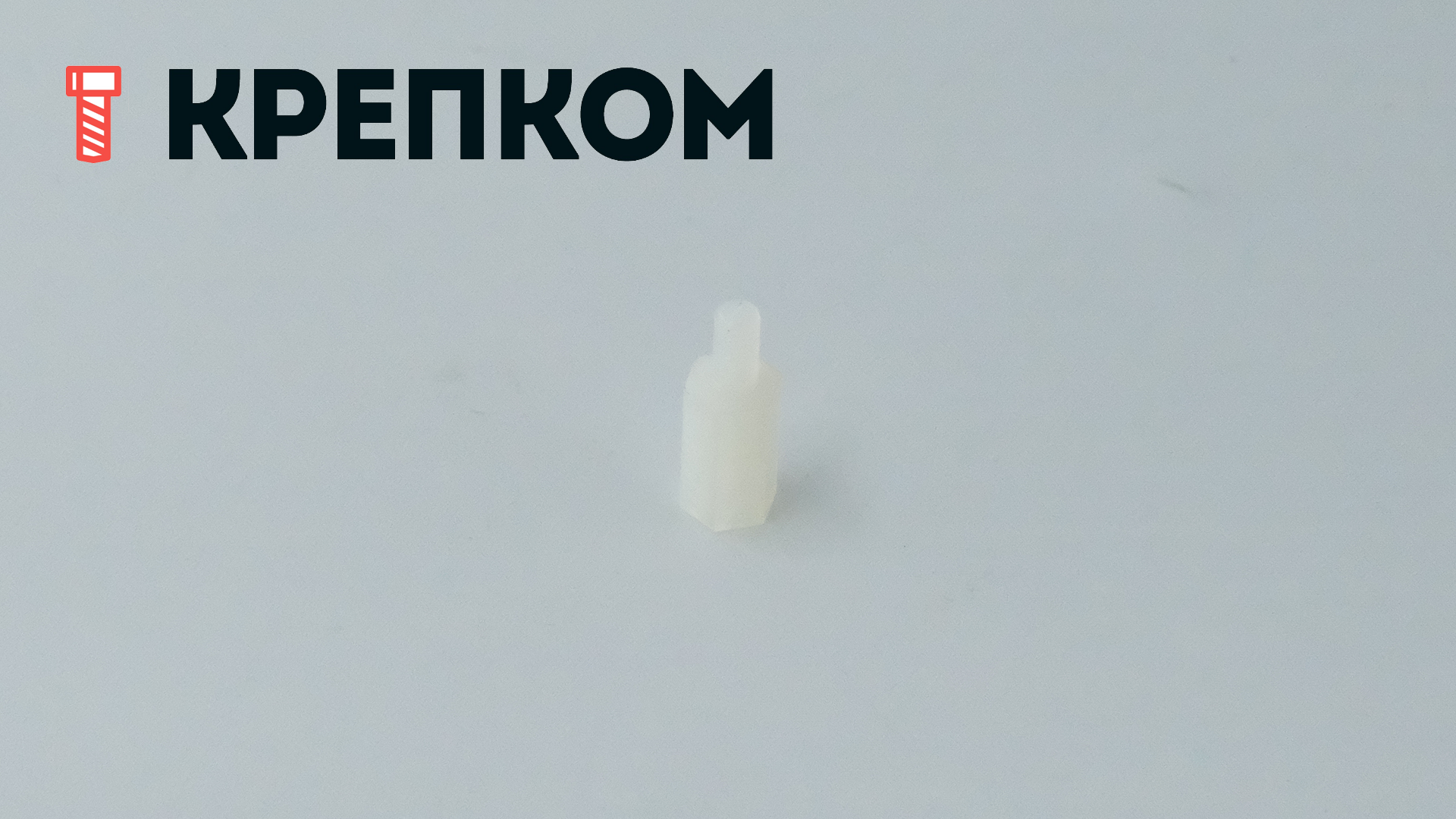

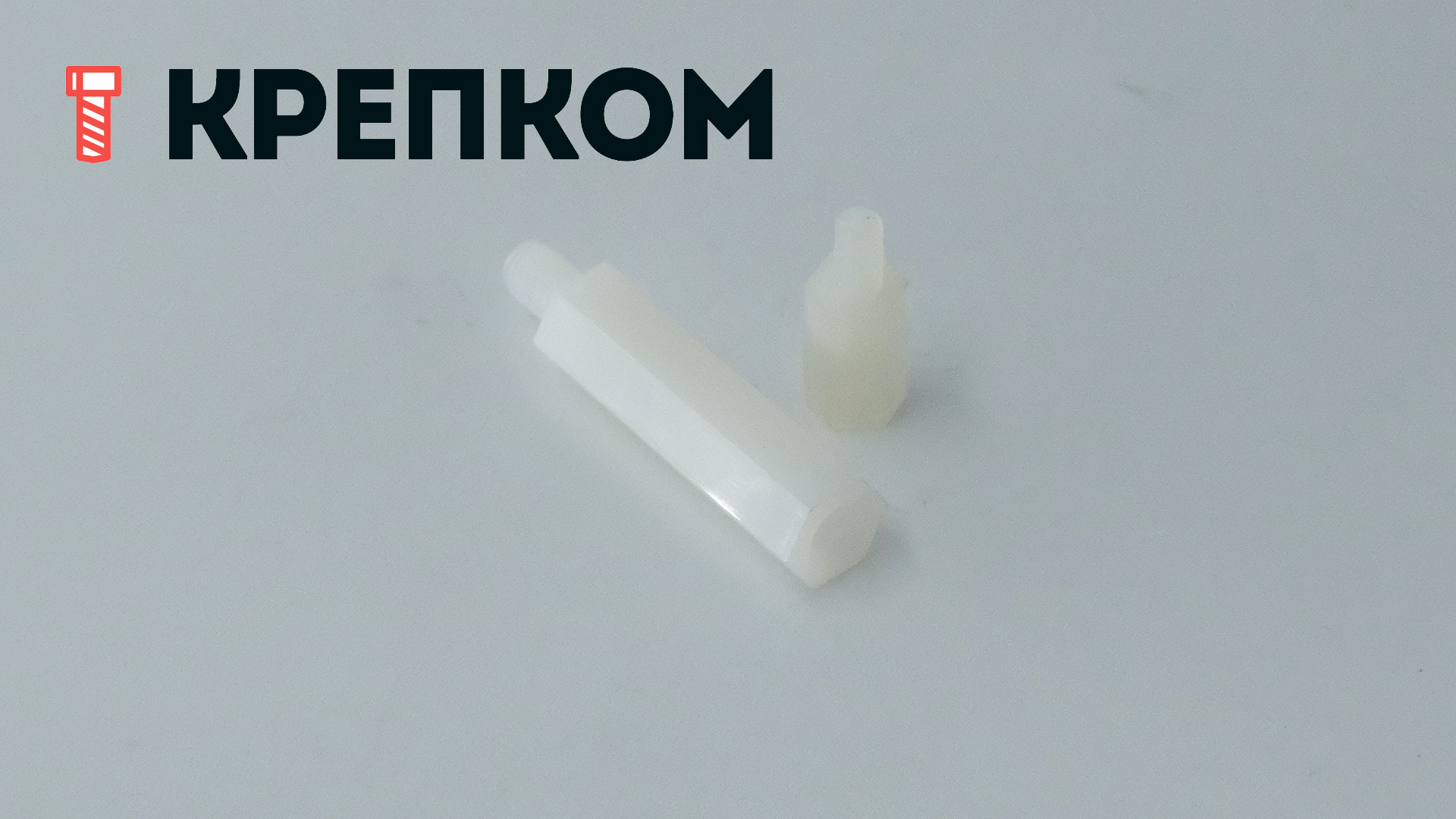

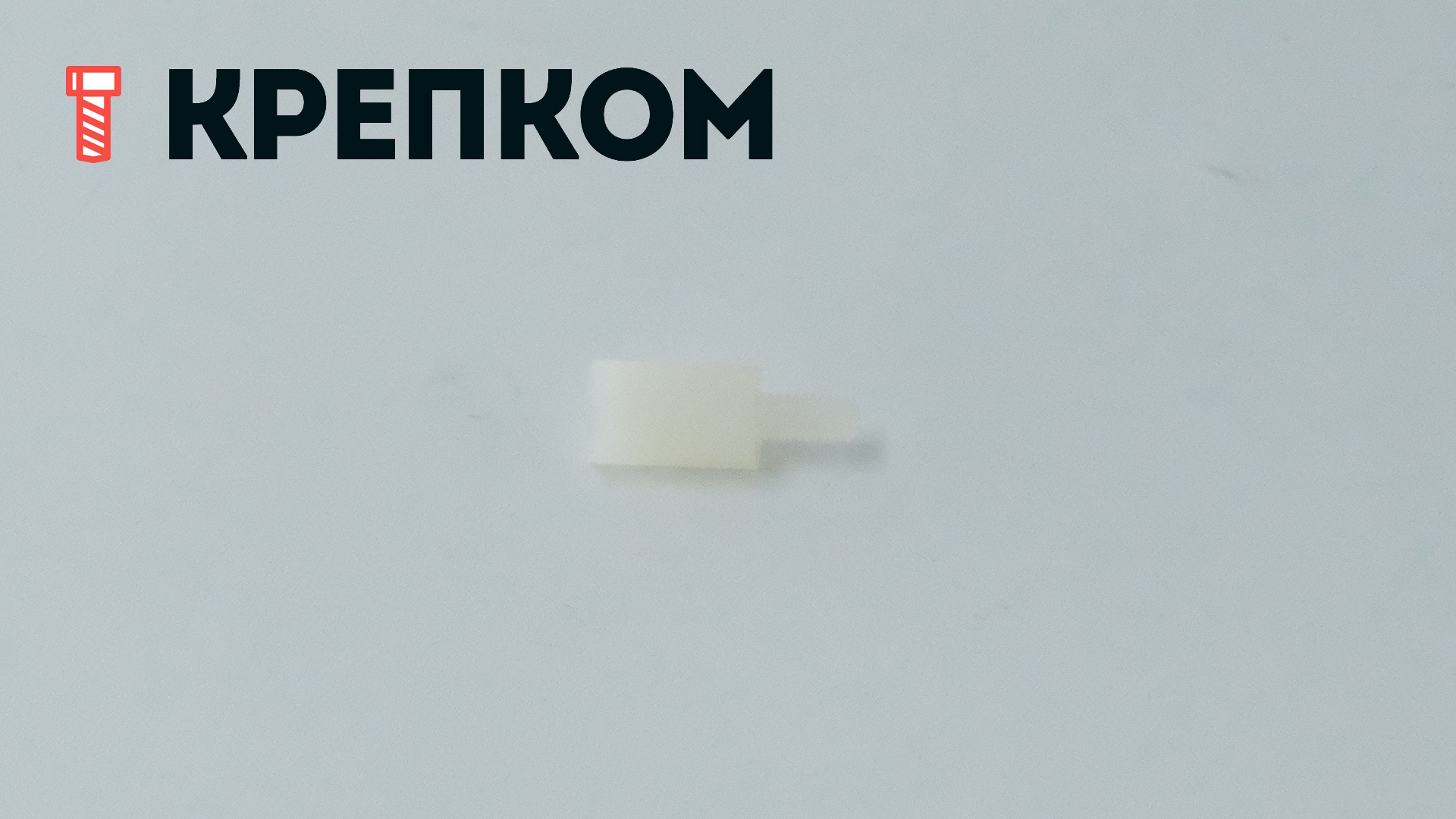

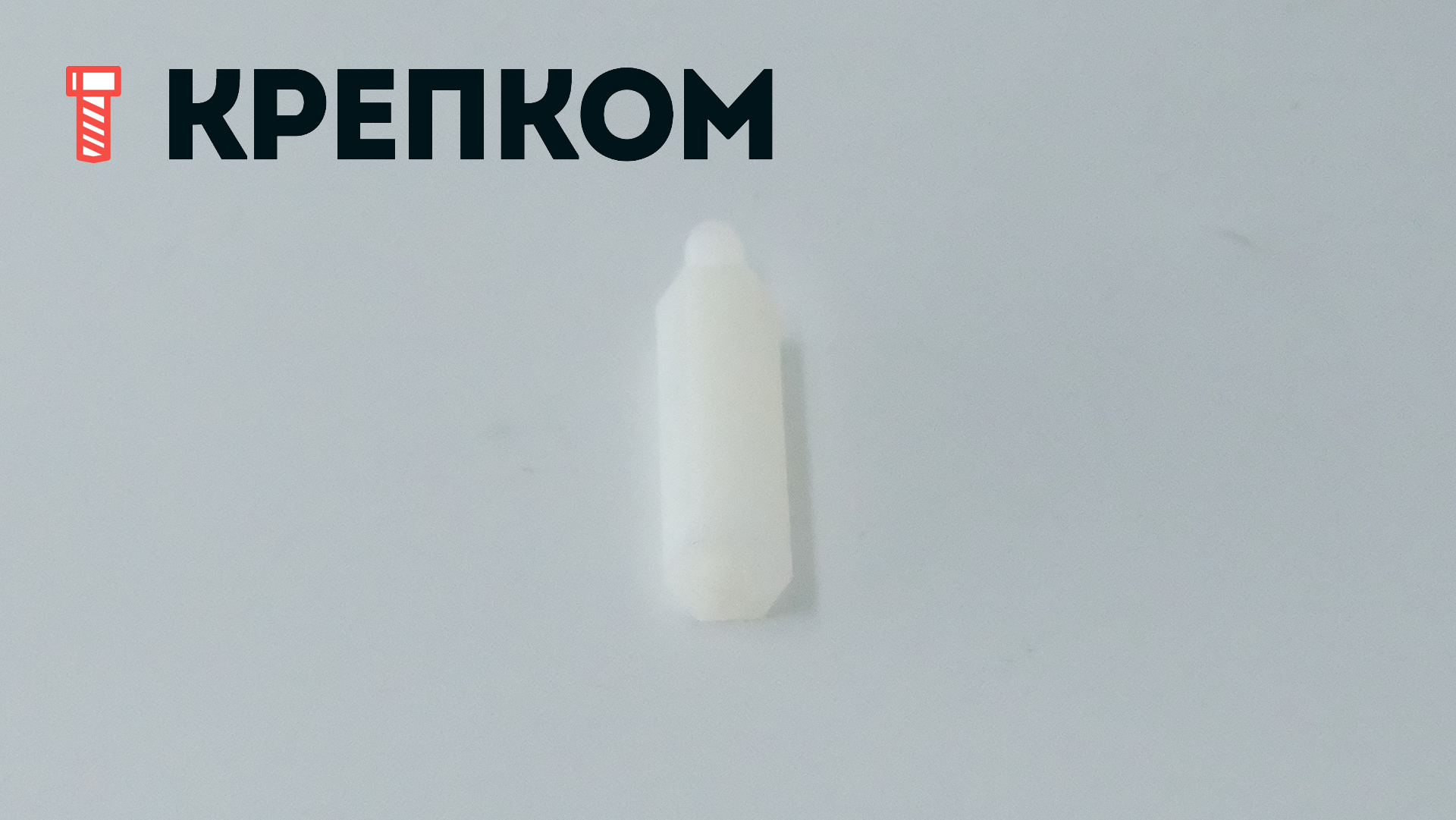

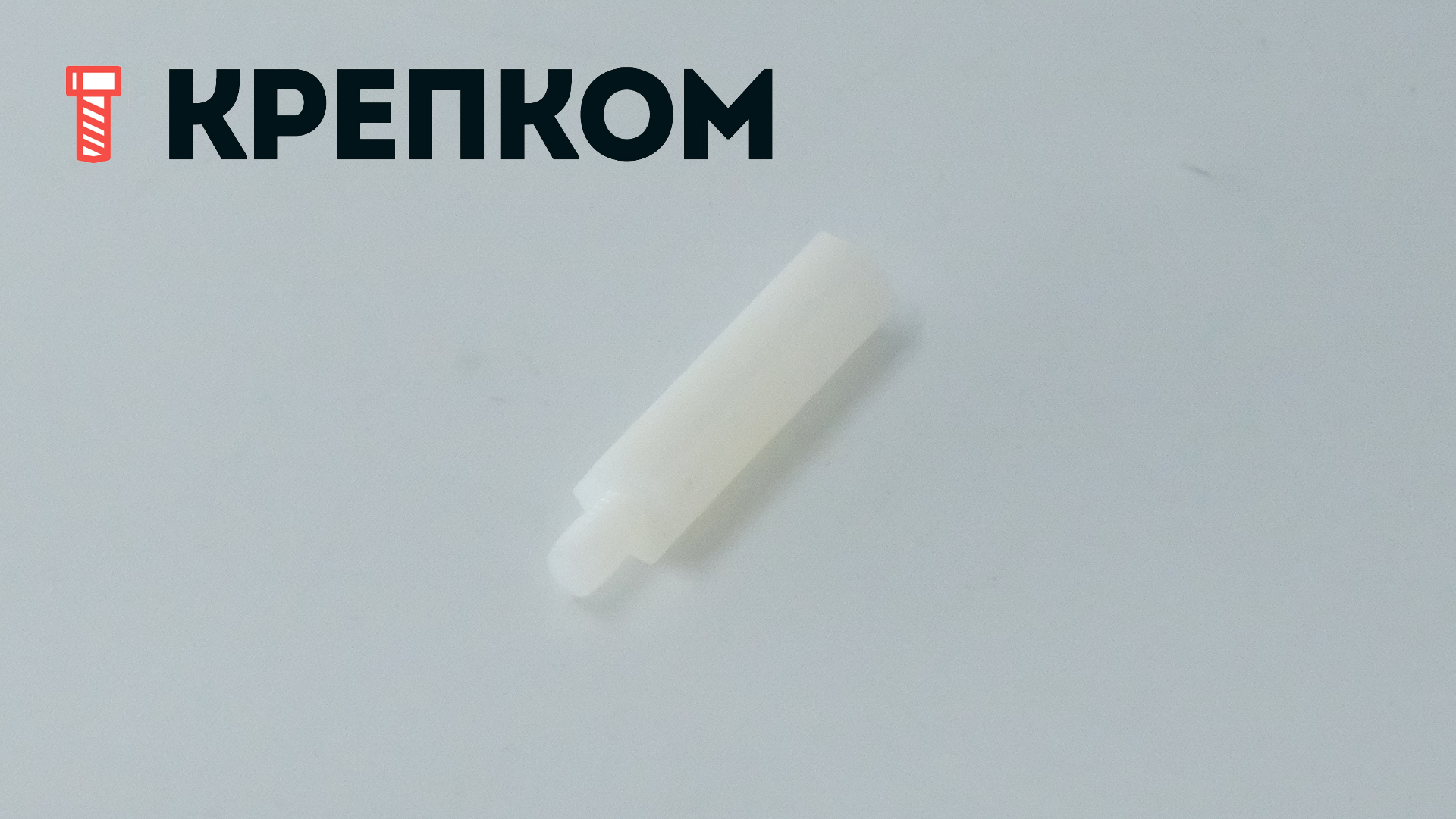

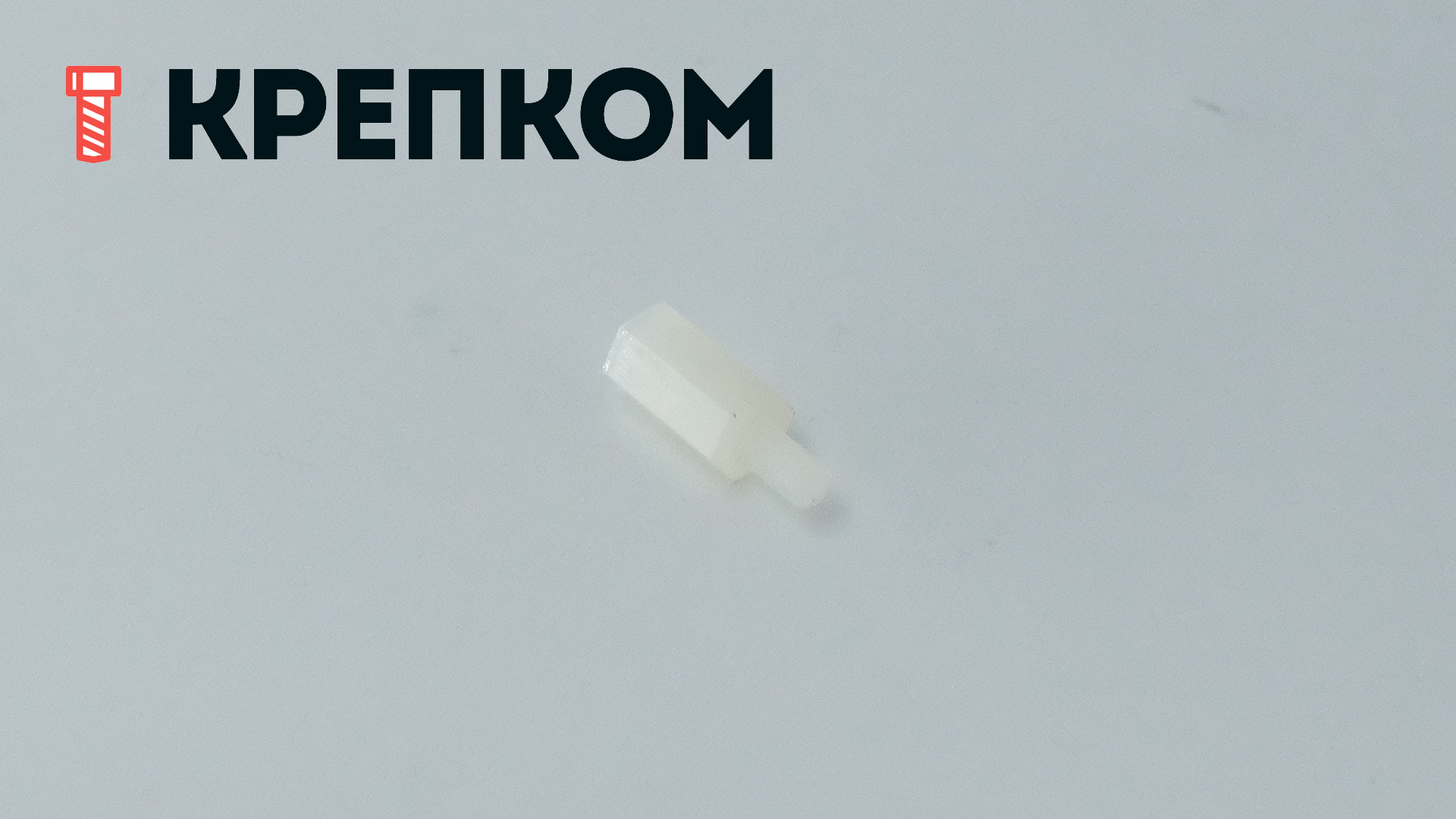

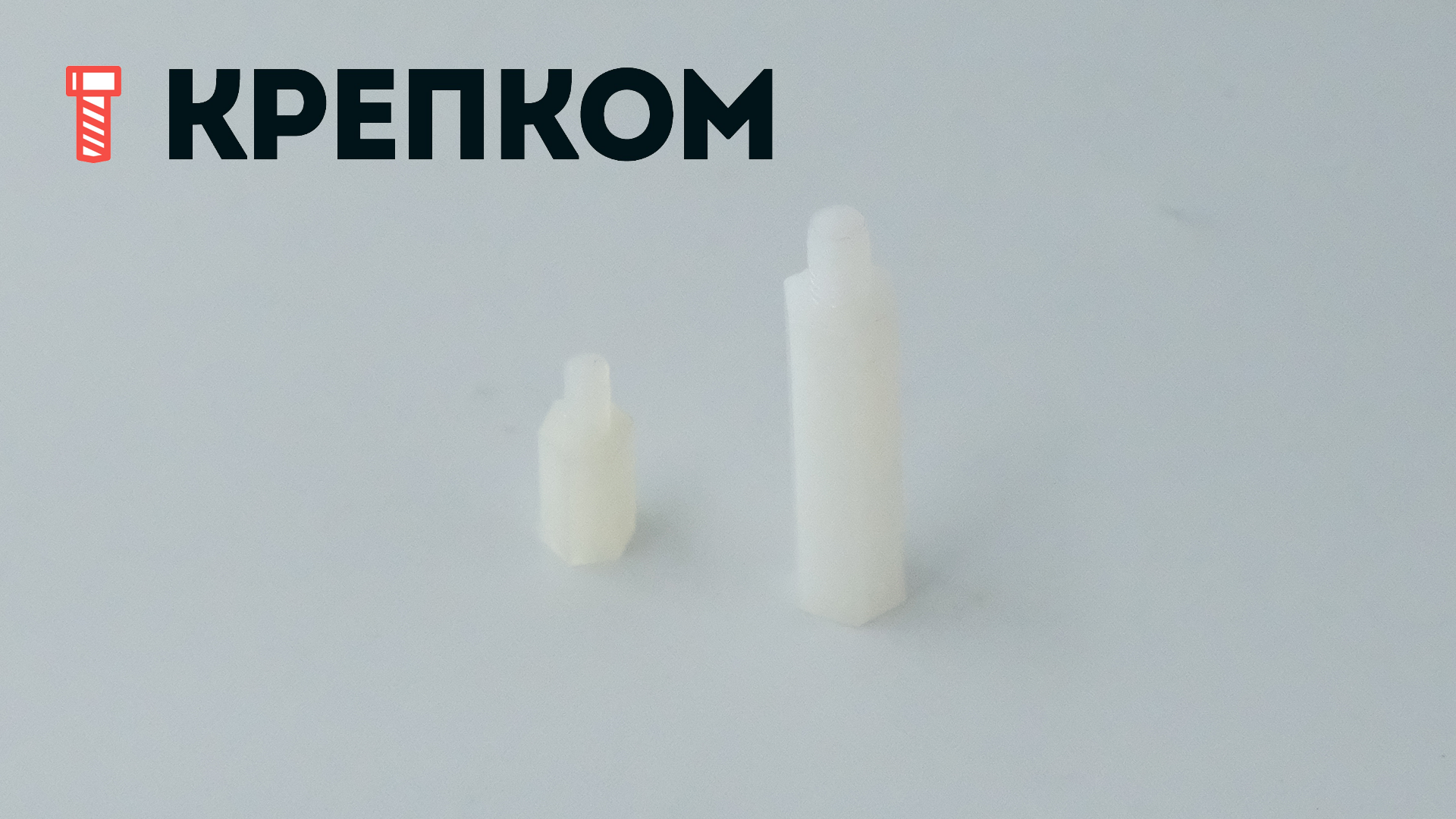

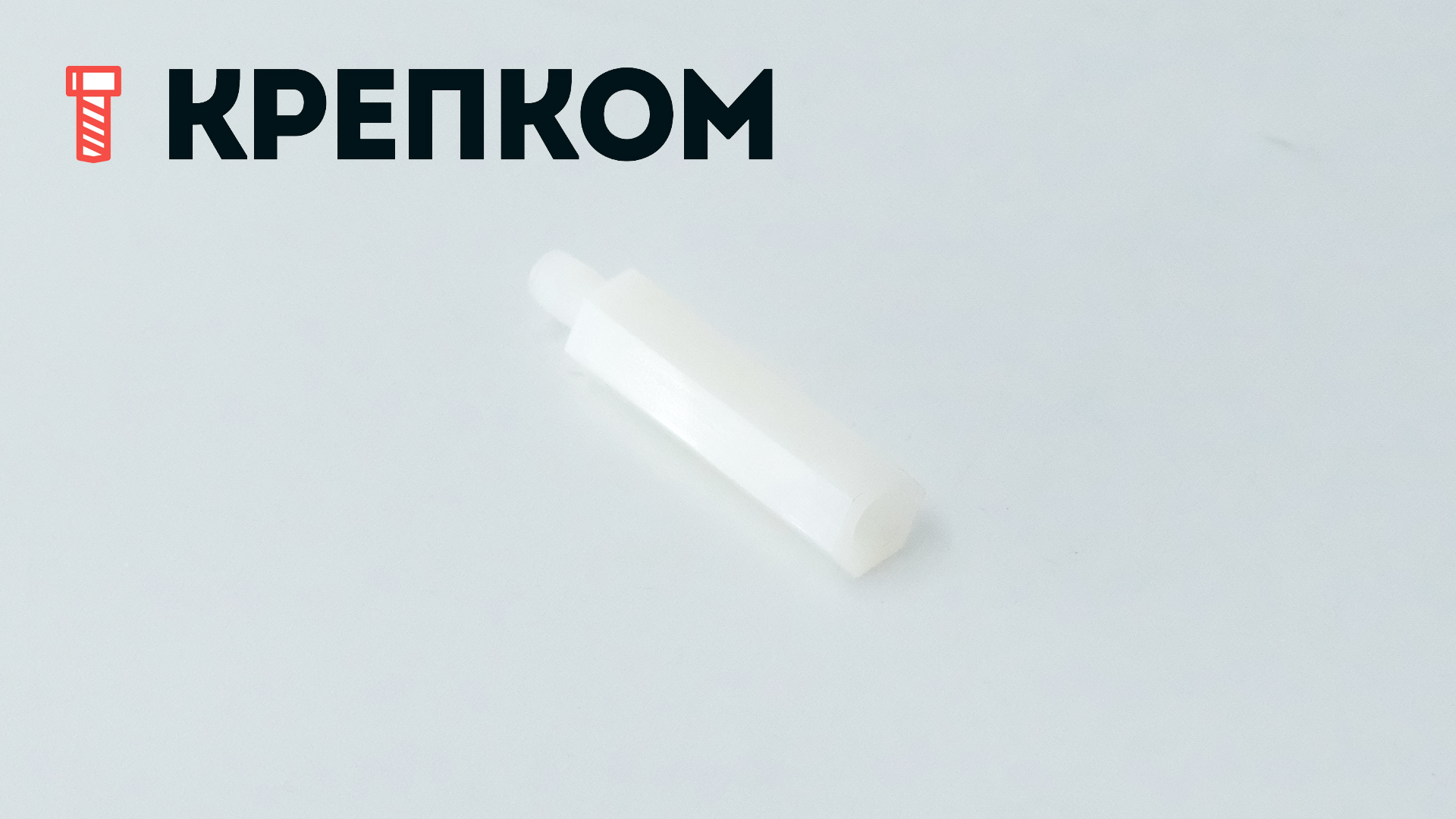

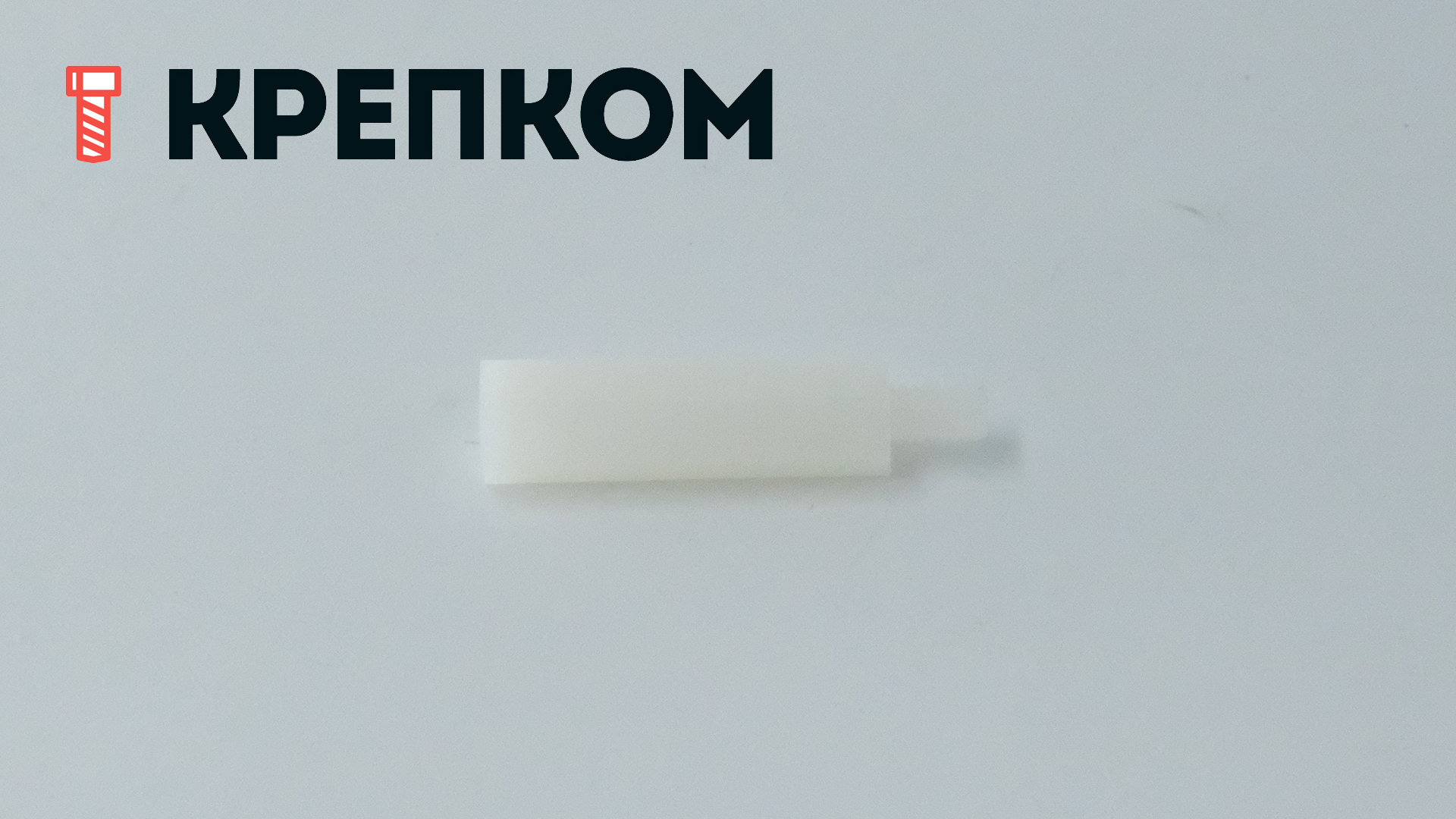

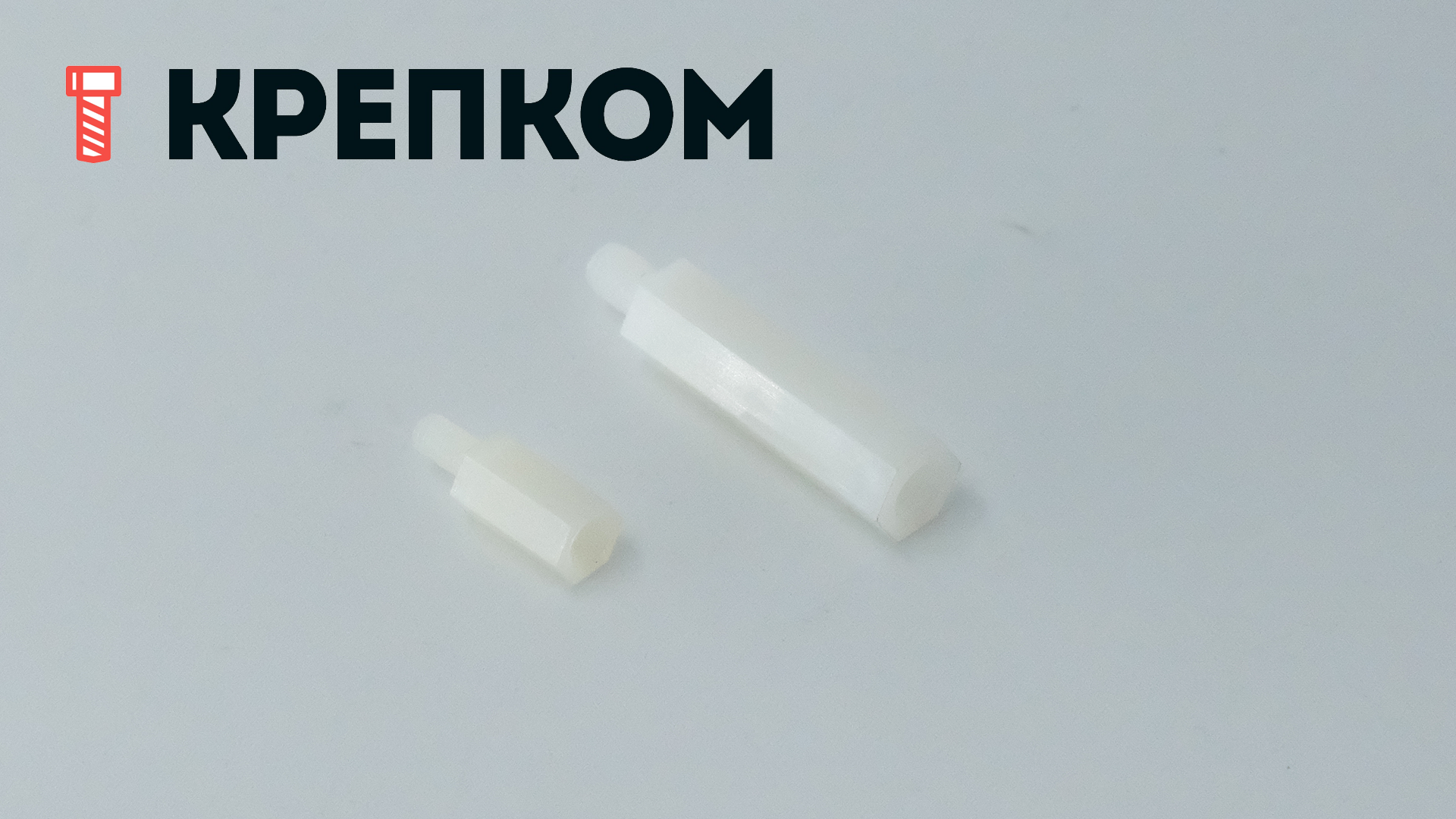

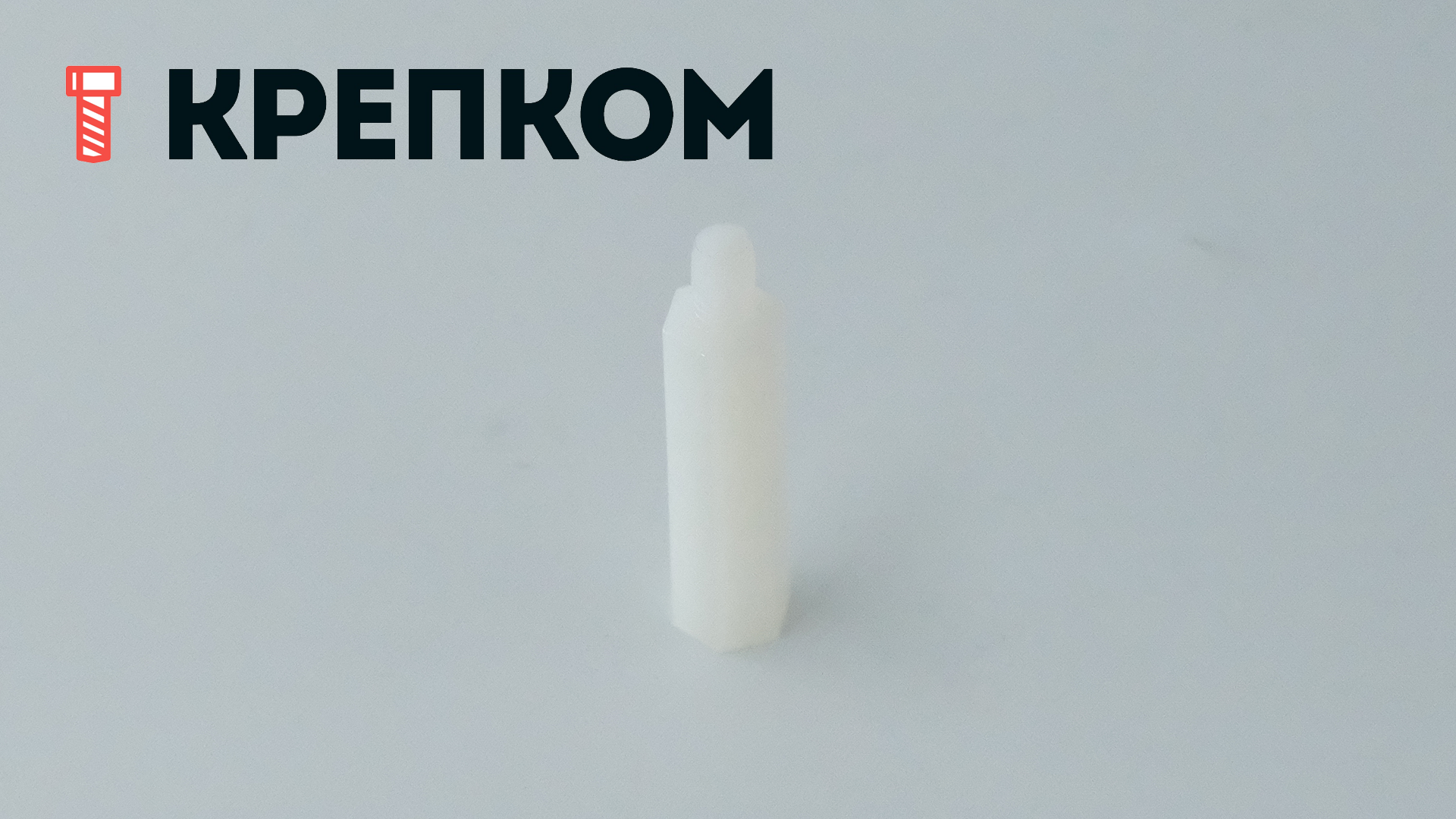

Стойка для печатных плат шестигранная мама-папа (MF) KLS8-0214, нейлоновая

1 отзыв

Код товара: WN00231523

16 фото

Внешний вид товара может отличаться от представленного на изображении

25 позиций

Ваш консультант Дарья

7 (921) 091-32-64

Скидка 10% на стойки для печатных плат

По промокоду • Акция действует 16.07–31.08

Подробнее

Служит дистанцирующей распоркой для печатных плат.
Универсальный тип: гайка-винт SN или MF (комбинированное исполнение).
Шестигранная форма корпуса позволяет удерживать стойку гаечным ключом при монтаже.
Гарантированная электрическая изоляция (защита от КЗ).
Материал: белый/черный (нейлон-66).
Диапазон рабочих температур: от -35 до+85°С.
Огнестойкость: 94V-2.
Резьба: М2,5; М3; М4.
Длина: от 6 до 30 мм.
Производитель: KLS Electronic (Китай).

Подробнее

Полезные материалы и статьи

Стойки для печатных плат: полный гид по выбору, типам и монтажу

MF, FF, MM — в чём разница: типы соединений стоек для плат

Подробная статья о полиамидном крепеже: свойства и особенности

Размеры
О товаре
Отзывы (1)

Код товара

Диаметр резьбы Длина корпуса (мм) Общая длина (мм)

Наличие

Цена

Фасовка

Количество

Код товара

Диаметр резьбы Длина корпуса (мм) Общая длина (мм)

Наличие

Цена

Фасовка

Количество

Стойка для печатных плат шестигранная М2,5х10 KLS8-0214 HTS-2.5-10, белая

WN00310305

М2,5

Диаметр резьбы М2,5

Длина корпуса (мм) 10

Общая длина (мм) 16

Диаметр резьбы

М2,5

Длина корпуса (мм)

Общая длина (мм)

руб.

1 шт

Стойка для печатных плат шестигранная М3х6 KLS8-0214 HTS-306B, черная

WN00315950

М3

Диаметр резьбы М3

Длина корпуса (мм) 6

Общая длина (мм) 12

Диаметр резьбы

М3

Длина корпуса (мм)

Общая длина (мм)

руб.

1 шт

Стойка для печатных плат шестигранная М3х6 KLS8-0214 HTS-306, белая

WN00231304

М3

Диаметр резьбы М3

Длина корпуса (мм) 6

Общая длина (мм) 12

Диаметр резьбы

М3

Длина корпуса (мм)

Общая длина (мм)

руб.

1 шт

Стойка для печатных плат шестигр M3х6 (KLS8-0214) HTS-306 пластик (250 шт упак)

WN00316866

М3

Диаметр резьбы М3

Длина корпуса (мм) 6

Общая длина (мм) 12

Диаметр резьбы

М3

Длина корпуса (мм)

Общая длина (мм)

385

руб.

250 шт

Стойка для печатных плат шестигр M3х6 (KLS8-0214) HTS-306B черный пластик (250 шт упак)

WN00316867

М3

Диаметр резьбы М3

Длина корпуса (мм) 6

Общая длина (мм) 12

Диаметр резьбы

М3

Длина корпуса (мм)

Общая длина (мм)

390

руб.

250 шт

Стойка для печатных плат шестигранная М3х10 KLS8-0214 HTS-310B, черная

WN00315951

М3

Диаметр резьбы М3

Длина корпуса (мм) 10

Общая длина (мм) 16

Диаметр резьбы

М3

Длина корпуса (мм)

Общая длина (мм)

Цена обновляется

1 шт

Стойка для печатных плат шестигранная М3х10 KLS8-0214 HTS-310, белая

WN00231305

М3

Диаметр резьбы М3

Длина корпуса (мм) 10

Общая длина (мм) 15

Диаметр резьбы

М3

Длина корпуса (мм)

Общая длина (мм)

41 руб. 29

руб.

1 шт

Стойка для печатных плат шестигранная М3х10 KLS8-0214 HTS-310, 50 шт

WN00255368

М3

Диаметр резьбы М3

Длина корпуса (мм) 10

Общая длина (мм) 15

Диаметр резьбы

М3

Длина корпуса (мм)

Общая длина (мм)

1650 руб. 1155

руб.

50 шт

Стойка для печатных плат шестигранная М3х10 KLS8-0214 HTS-310, 250 шт

WN00255367

М3

Диаметр резьбы М3

Длина корпуса (мм) 10

Общая длина (мм) 15

Диаметр резьбы

М3

Длина корпуса (мм)

Общая длина (мм)

2055 руб. 1439

руб.

250 шт

Стойка для печатных плат шестигранная М3х10 KLS8-0214 HTS-310, 500 шт

WN00255369

М3

Диаметр резьбы М3

Длина корпуса (мм) 10

Общая длина (мм) 15

Диаметр резьбы

М3

Длина корпуса (мм)

Общая длина (мм)

6500 руб. 4550

руб.

500 шт

Стойка для печатных плат шестигр M3х15 (KLS8-0214) HTS-315 пластик (250 шт упак)

WN00316883

М3

Диаметр резьбы М3

Длина корпуса (мм) 15

Общая длина (мм) 21

Диаметр резьбы

М3

Длина корпуса (мм)

Общая длина (мм)

1855

руб.

250 шт

Стойка для печатных плат шестигр M3х15 (KLS8-0214) HTS-315B черный пластик (250 шт упак)

WN00316884

М3

Диаметр резьбы М3

Длина корпуса (мм) 15

Общая длина (мм) 21

Диаметр резьбы

М3

Длина корпуса (мм)

Общая длина (мм)

1115

руб.

250 шт

Стойка для печатных плат шестигранная М3х15 KLS8-0214 HTS-315B, черная

WN00315952

М3

Диаметр резьбы М3

Длина корпуса (мм) 15

Общая длина (мм) 21

Диаметр резьбы

М3

Длина корпуса (мм)

Общая длина (мм)

руб.

1 шт

Стойка для печатных плат шестигранная М3х15 KLS8-0214 HTS-315, белая

WN00231306

М3

Диаметр резьбы М3

Длина корпуса (мм) 15

Общая длина (мм) 21

Диаметр резьбы

М3

Длина корпуса (мм)

Общая длина (мм)

руб.

1 шт

Стойка для печатных плат шестигранная М3х20 KLS8-0214 HTS-320B, черная

WN00315953

М3

Диаметр резьбы М3

Длина корпуса (мм) 20

Общая длина (мм) 26

Диаметр резьбы

М3

Длина корпуса (мм)

Общая длина (мм)

руб.

1 шт

Стойка для печатных плат шестигранная М3х20 KLS8-0214 HTS-320, белая

WN00231307

М3

Диаметр резьбы М3

Длина корпуса (мм) 20

Общая длина (мм) 26

Диаметр резьбы

М3

Длина корпуса (мм)

Общая длина (мм)

руб.

1 шт

Стойка для печатных плат шестигр M3х20 (KLS8-0214) HTS-320 пластик (250 шт упак)

WN00316895

М3

Диаметр резьбы М3

Длина корпуса (мм) 20

Общая длина (мм) 26

Диаметр резьбы

М3

Длина корпуса (мм)

Общая длина (мм)

2515

руб.

250 шт

Стойка для печатных плат шестигр M3х20 (KLS8-0214) HTS-320B черный пластик (250 шт упак)

WN00316896

М3

Диаметр резьбы М3

Длина корпуса (мм) 20

Общая длина (мм) 26

Диаметр резьбы

М3

Длина корпуса (мм)

Общая длина (мм)

920

руб.

250 шт

Стойка для печатных плат шестигранная М3х25 KLS8-0214 HTS-325, белая

WN00231308

М3

Диаметр резьбы М3

Длина корпуса (мм) 25

Общая длина (мм) 31

Диаметр резьбы

М3

Длина корпуса (мм)

Общая длина (мм)

руб.

1 шт

Стойка для печатных плат шестигр M3х25 (KLS8-0214) HTS-325 пластик (250 шт упак)

WN00316905

М3

Диаметр резьбы М3

Длина корпуса (мм) 25

Общая длина (мм) 31

Диаметр резьбы

М3

Длина корпуса (мм)

Общая длина (мм)

1355

руб.

250 шт

Стойка для печатных плат шестигранная М3х30 KLS8-0214 HTS-330, белая

WN00231309

М3

Диаметр резьбы М3

Длина корпуса (мм) 30

Общая длина (мм) 36

Диаметр резьбы

М3

Длина корпуса (мм)

Общая длина (мм)

руб.

1 шт

Показать все

1 - 21 из 24 размеров

Диэлектрическая шестигранная стойка для печатных плат KLS8-0214 с комбинированной резьбой «гайка-винт» (MF) – универсальный крепёжный элемент для монтажа печатных плат в корпусах электронной аппаратуры. Изготовлена из прочного конструкционного полиамида PA66 (нейлон-66), что обеспечивает полную электрическую изоляцию между платой и шасси устройства. Нейлоновые межплатные стойки являются самозатухающими и не подвержены коррозии.

Ключевые особенности

Шестигранная форма корпуса позволяет надёжно затягивать пластиковую стойку гаечным ключом или плоскогубцами, исключая проворачивание при монтаже.
Комбинированная резьба (внутренняя с одной стороны, наружная-шпилька с другой) удобна для стекинга плат: стойка вкручивается шпилькой в нижнюю плату или корпус, а во внутреннюю резьбу сверху вворачивается винт, прижимающий вторую плату.
Разная длина корпуса от 6 до 30 мм позволяет подобрать необходимый размер в зависимости от места установки и для оптимального использования внутреннего объема корпуса радиоэлектронного устройства.

Преимущества

Полная диэлектрическая изоляция – исключает короткие замыкания и паразитные связи с корпусом.
Огнестойкость UL94 V-2 – материал не поддерживает открытое горение, соответствует стандартам безопасности электроники.
Удобный монтаж – шестигранник под стандартный гаечный ключ.
Универсальное крепление – тип «мама-папа» для двухуровневого монтажа плат.
Лёгкий вес – не утяжеляет конструкцию устройства.

Выбирайте НЕЙЛОН, если...

Стойка установлена вблизи токоведущих дорожек или контактов на плате.
Нужно предотвратить короткое замыкание и обеспечить электрическую изоляцию.
Конструкция не требует высокой механической прочности, а вес и стоимость имеют значение.
Это ваш безопасный выбор по умолчанию для большинства радиолюбительских и легких промышленных проектов.

Аналог KLS8-0214:

Размеры

Стойка для печатных плат шестигранная KLS8-0214 - схема, чертеж

Диаметр резьбы	М2,5	М3	М4
Длина резьбы b = b₁, мм	6	5/6	6
Длина L, мм	10	6-30	25
Размер под ключ SW	4,7	5,5	7
