Самые частые ошибки при работе с дюбелями и как их избежать

Дюбели обеспечивают надежное крепление различных конструкций к основаниям из различных материалов. Однако неправильный выбор или установка крепежных элементов приводят к снижению прочности соединений и даже к аварийным ситуациям.

Ошибки выбора дюбеля

Использование неподходящего типа дюбеля для конкретного материала основания является распространенной ошибкой, которая может привести к недостаточной фиксации, снижению несущей способности крепежного узла, разрушению основания или самого дюбеля.

Рекомендации по предотвращению ошибки

Перед началом работ необходимо определить тип материала, в который будет устанавливаться дюбель. Основные типы оснований:

• Бетон (тяжелый, легкий, пористый) — строительный материал с высокой прочностью и плотностью, варьирующейся от 2 400 до 2 500 кг/м³.
• Полнотелый кирпич характеризуется плотностью около 1 800 кг/м³, что обеспечивает высокую прочность, однако он более хрупкий по сравнению с бетоном.
• Пустотелый кирпич и керамоблоки содержат внутренние полости, что снижает их несущую способность. Плотность таких материалов может составлять от 1 200 до 1 600 кг/м³, в зависимости от степени пустотности.
• Гипсокартон, ДСП и МДФ — тонкостенные материалы с относительно низкой плотностью. Плотность гипсокартона составляет около 800 кг/м³, ДСП — около 1 000 кг/м³, а МДФ — примерно 740 кг/м³.
• Дерево, фанера и OSB — натуральные и композитные древесные материалы. Плотность древесины варьируется в зависимости от породы: сосна и ель имеют плотность около 500 кг/м³, дуб — около 700 кг/м³. Фанера обладает плотностью около 600 кг/м³, а OSB — около 660 кг/м³.

Выбор соответствующего дюбеля

Бетон и полнотелый кирпич

• Распорные дюбели – создают надежное крепление за счет расширения распорной части при завинчивании шурупа.
• Тип S (двухраспорный) – имеет две зоны расширения, обеспечивает надежную фиксацию в плотных материалах.
• Тип T (трехраспорный) – три распорных элемента равномерно распределяют нагрузку, используются для крепления тяжелых конструкций.
• Тип N (четырехраспорный) – максимальная площадь контакта, применяется для монтажа массивных элементов.



• Тип K (усиленный) – оснащен дополнительными шипами и ребрами.
• Тип U (универсальный) – адаптируется к различным материалам. При установке в полнотелые основания он расширяется, а в пустотелых материалах завязывается в узел, обеспечивая надежную фиксацию.



• Рамные дюбели – применяются для сквозного монтажа оконных и дверных рам, а также тяжелых конструкций.
• Дюбель-гвоздь – используется для быстрого монтажа легких конструкций (кабель-каналы, плинтусы).
• Фасадные дюбели – предназначены для крепления утеплителей и облицовочных панелей. Имеют тарельчатую головку, равномерно распределяющую нагрузку.

Пустотелый кирпич и керамоблоки

Для таких материалов необходимо использовать дюбели с увеличенной зоной фиксации, чтобы обеспечить надежное крепление:

• Дюбели с удлиненными распорными элементами имеют увеличенную зону расширения, что позволяет им надежно фиксироваться в пустотелых структурах. Пример – Fischer DUOPOWER, которые подходят для использования в пустотелом кирпиче.
• Дюбели, образующие узел при установке. При заворачивании шурупа они скручиваются, образуя узел внутри пустоты. Пример – Mungo MLK, специально разработанные для пустотелого кирпича.
• Универсальные дюбели: при закручивании винта их стенки расширяются и плотно прилегают к стенкам отверстия, обеспечивая надежную фиксацию.

Гипсокартон и тонкостенные материалы

Гипсокартон и ДСП обладают низкой плотностью, поэтому стандартные распорные дюбели в них неэффективны. Для крепления используются:

• Дюбель "бабочка" – при вкручивании шурупа раскрывается за панелью, увеличивая площадь опоры.
• Металлический дюбель Molly – обеспечивает прочное соединение за счет деформации металлических лепестков.
• Дюбель Driva (металлический или пластиковый) – самонарезающая конструкция позволяет вкручивать его без предварительного сверления.

Дерево, фанера, OSB

В деревянных основаниях дюбели обычно не требуются, поскольку шурупы и саморезы с крупной резьбой обеспечивают надежную фиксацию за счет механического сцепления с волокнами древесины. Однако для крепления в мягкой древесине или создания разборных соединений применяются:

• Резьбовые втулки — металлические вставки с наружной самонарезающей резьбой и внутренней метрической резьбой. Они обеспечивают надежное соединение и возможность многократного демонтажа, предотвращая износ древесины при повторных сборках и разборках.

Примеры ошибок при выборе дюбеля для материала основания

1. Использование стандартного распорного дюбеля в пустотелом кирпиче - применение стандартных распорных дюбелей (типов S, T или N) в пустотелом кирпиче может быть неэффективным, поскольку они предназначены для плотных материалов. Они не смогут должным образом расшириться, что приведет к недостаточной фиксации и риску выдергивания под нагрузкой.
2. Применение дюбеля "бабочка" в плотном бетоне - "бабочка" предназначен для тонкостенных материалов, а в плотном бетоне не раскрывается должным образом, что делает фиксацию слабой.

Ошибки в учете расчетной нагрузки

Неучет предполагаемой нагрузки на крепежный элемент влечет деформацию или разрушение крепежа, повреждение закрепляемого объекта.

Рекомендации по предотвращению

Оценка нагрузки

Перед началом работ необходимо определить, какие нагрузки будут воздействовать на крепежный элемент:

• Статические нагрузки: постоянные силы, действующие на крепеж без изменения величины и направления (например, вес неподвижного объекта).
• Динамические нагрузки: переменные силы, изменяющиеся по величине или направлению (например, вибрации или периодические усилия).
• Усилие на вырывание: сила, действующая вдоль оси дюбеля, стремящаяся вытащить его из основания. Для бетона допустимое усилие на вырывание варьируется в пределах 300–500 кг (в зависимости от типа и диаметра).
• Усилие на срез: сила, действующая перпендикулярно оси дюбеля, стремящаяся сдвинуть его внутри основания. Например, дюбель диаметром 10 мм в бетоне B25 может выдерживать нагрузку на срез до 350 кг.

Рассчитайте максимальную ожидаемую нагрузку, включая вес закрепляемого объекта и дополнительные воздействия. Например, при креплении полки весом 50 кг (с учетом вмещаемых предметов) с использованием двух дюбелей, каждая точка крепления должна выдерживать нагрузку не менее 25 кг.

• Коэффициент запаса прочности. Рекомендуется использовать коэффициент запаса не менее 1,5–2, что означает, что выбранный дюбель должен выдерживать нагрузку в 1,5–2 раза превышающую расчетную.
• Допустимые нагрузки. Выбирайте дюбель, способный выдержать расчетную нагрузку с учетом коэффициента запаса. Например, если расчетная нагрузка составляет 25 кг, следует выбирать крепеж с допустимой нагрузкой не менее 37,5–50 кг.

• В условиях вибраций или динамических нагрузок используйте специальные дюбели, предназначенные для таких условий (например, металлические).
• При эксплуатации в экстремальных температурах или агрессивных средах выбирайте дюбели из материалов, устойчивых к данным условиям: нейлоновые – для холодных условий или дюбели из коррозионностойких материалов для влажных сред.

Ошибки выбора диаметра и длины

Неправильный выбор диаметра и длины приводит к недостаточной фиксации или повреждению основания.

Рекомендации по предотвращению

• Распорные для плотных материалов (бетон, полнотелый кирпич): диаметр сверла соответствует диаметру дюбеля. Например, для дюбеля диаметром 8 мм используется сверло 8 мм.
• Распорные для мягких или пористых материалов (газобетон, пенобетон, дерево): рекомендуется использовать сверло того же диаметра, что и дюбель. Однако в некоторых случаях, для обеспечения более плотной фиксации, можно использовать сверло на 1 мм меньше диаметра дюбеля.
• Специальные дюбели (бабочка, MOLLY): следует строго придерживаться рекомендаций производителя, так как требования могут отличаться в зависимости от конструкции дюбеля.

• Стандартные распорные дюбели. Глубина отверстия должна быть на 10–15 мм больше длины дюбеля. Это обеспечивает полное вхождение и компенсирует возможное скопление пыли в конце отверстия.
• Специальные дюбели. Для некоторых типов дюбелей (для гипсокартона или фасадные) глубина отверстия может быть рассчитана иначе. Например, для фасадных дюбелей глубина сверления должна быть не меньше длины дюбеля плюс величина, немного превышающая диаметр дюбеля.

• Для легких нагрузок длина дюбеля должна быть от 5 до 30–40 мм.
• Для средних нагрузок рекомендуется использовать дюбели длиной 50–60 мм (в зависимости от основания).
• Для тяжелых нагрузок длина дюбеля должна быть не менее 80–100 мм.

Рекомендуется обращаться к технической документации производителей дюбелей, где указаны точные параметры и рекомендации по применению для различных условий.

Ошибки подготовки отверстия

Неправильное сверление отверстия или недостаточная его очистка являются распространенными ошибками при установке дюбелей, что может привести к ненадежной фиксации, проворачиванию или выдергиванию крепежа.

Для предотвращения этих проблем рекомендуется следующее:

1. Выбор подходящего инструмента. Используйте сверла, соответствующие материалу основания. Для бетона и кирпича применяйте сверла с твердосплавными напайками, для дерева — спиральные сверла по дереву, для металла — сверла из быстрорежущей стали.
2. Перпендикулярность сверления. Держите инструмент строго перпендикулярно поверхности основания. Отклонение от перпендикуляра может привести к образованию овального или некорректного отверстия, что снижает эффективность фиксации дюбеля.
3. Очистка отверстия. После сверления необходимо тщательно удалить пыль и стружку из отверстия. Накопившаяся пыль может препятствовать полному вхождению дюбеля и снижать его удерживающую способность. Для очистки используйте строительный пылесос или продувку сжатым воздухом.

Ошибки техники установки дюбеля

Ошибка 1: Нарушение последовательности установки дюбеля

Последствия: Низкая эффективность фиксации, повреждение дюбеля или основания.

Рекомендации:

• Распорные дюбели. После сверления отверстия соответствующего диаметра и глубины, очистите его от пыли и вставьте дюбель до упора, избегая перекосов. Затем аккуратно вкрутите шуруп, обеспечивая равномерное расширение дюбеля внутри материала основания.
• Дюбели-гвозди. Вставьте дюбель в подготовленное отверстие до упора, затем забейте гвоздь, обеспечивая надежную фиксацию. Недопустимо забивать гвоздь без предварительной установки дюбеля или закручивать его вместо забивания.

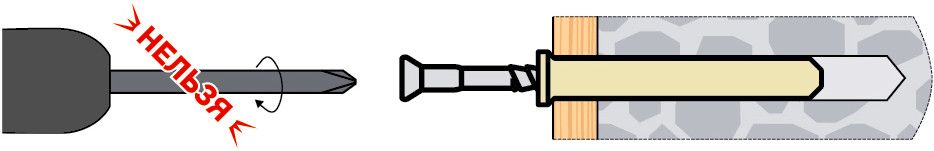

Ошибка 2: Избыточное усилие при установке

Последствия: Повреждение дюбеля, нарушение фиксации, разрушение основания.

Рекомендации:

• Распорные дюбели. Применяйте умеренное усилие при вкручивании или забивании. Важно не создавать излишнего давления при расширении распорной части, чтобы избежать деформации пластика или повреждения стенок отверстия.
• Дюбели-бабочки. При установке в пустотелые материалы важно не переусердствовать при затягивании, так как чрезмерное усилие может привести к разрушению гипсокартона или другого материала.

Ошибка 3: Недостаточное или чрезмерное «погружение» в материал

Последствия: Ухудшение крепежа, выскакивание или слабое удержание.

• Распорные дюбели. Необходимо установить точно до упора, а его верхний край должен быть на уровне с поверхностью материала (или немного утоплен). Если дюбель не встанет до конца, его распорная часть не сможет эффективно зафиксировать крепеж, что ослабит соединение.
• Дюбели-бабочки. Вставлять их следует так, чтобы раскрытие "крыльев" происходило равномерно и в полный объём. Если они не смогут раскрыться из-за неправильной установки, дюбель не будет держаться на необходимой нагрузке.

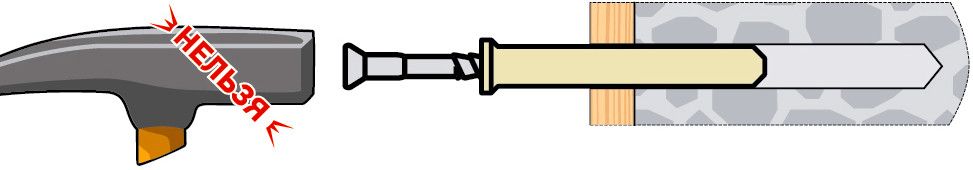

• Дюбели-гвозди. Перед забиванием гвоздя дюбель должен быть вставлен в отверстие до упора. Забивание гвоздя без предварительного закрепления дюбеля приводит к перекосу, снижению надежности крепления.

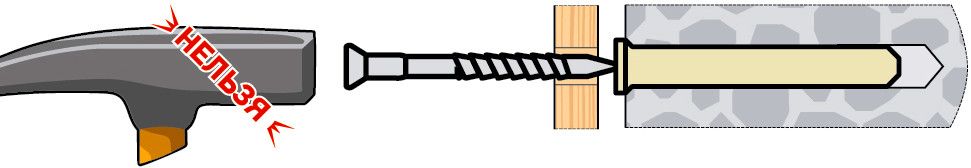

Ошибка 4: Установка дюбеля-гвоздя в основание с последующим забиванием гвоздя через прикрепляемый материал

Последствия: Нарушение технологии монтажа может привести к недостаточной фиксации, выдергиванию дюбеля, деформации крепежа или повреждению основания, что снижает прочность соединения.

Правильная последовательность установки:

1. Просверлите отверстие соответствующего диаметра и глубины через монтируемый элемент в основании.
2. Вставьте дюбель через монтируемый элемент в отверстие в основании до упора, убедившись в его ровной посадке.
3. Забейте гвоздь в дюбель, обеспечивая надежное крепление. Дюбель-гвоздь вставляется через закрепляемый материал в основание. Установка дюбеля отдельно в основание с последующим забиванием гвоздя через прикрепляемый элемент — ошибка, приводящая к ослаблению крепления.

Ошибка 5: Перекос или изгиб дюбеля при установке

Последствия: Дюбель теряет удерживающую способность, снижается прочность крепления.

Рекомендации:

• Держите инструмент строго перпендикулярно поверхности, чтобы избежать наклона дюбеля.
• Если основание содержит твердый наполнитель или арматуру, используйте дюбели меньшей длины, чтобы избежать контакта с препятствиями.
• При необходимости увеличьте мощность монтажного инструмента для облегчения монтажа.

Таблица – Как правильно выбрать дюбель: ошибки и рекомендации

Производители дюбелей и крепежных элементов предоставляют собственные рекомендации по установке своей продукции. Эти инструкции обычно включают информацию о выборе подходящего дюбеля в зависимости от материала основания, диаметра и глубины сверления отверстий, последовательности монтажа.

Для обеспечения надежного и безопасного крепления рекомендуется внимательно изучать инструкции производителя и следовать указанным рекомендациям.
