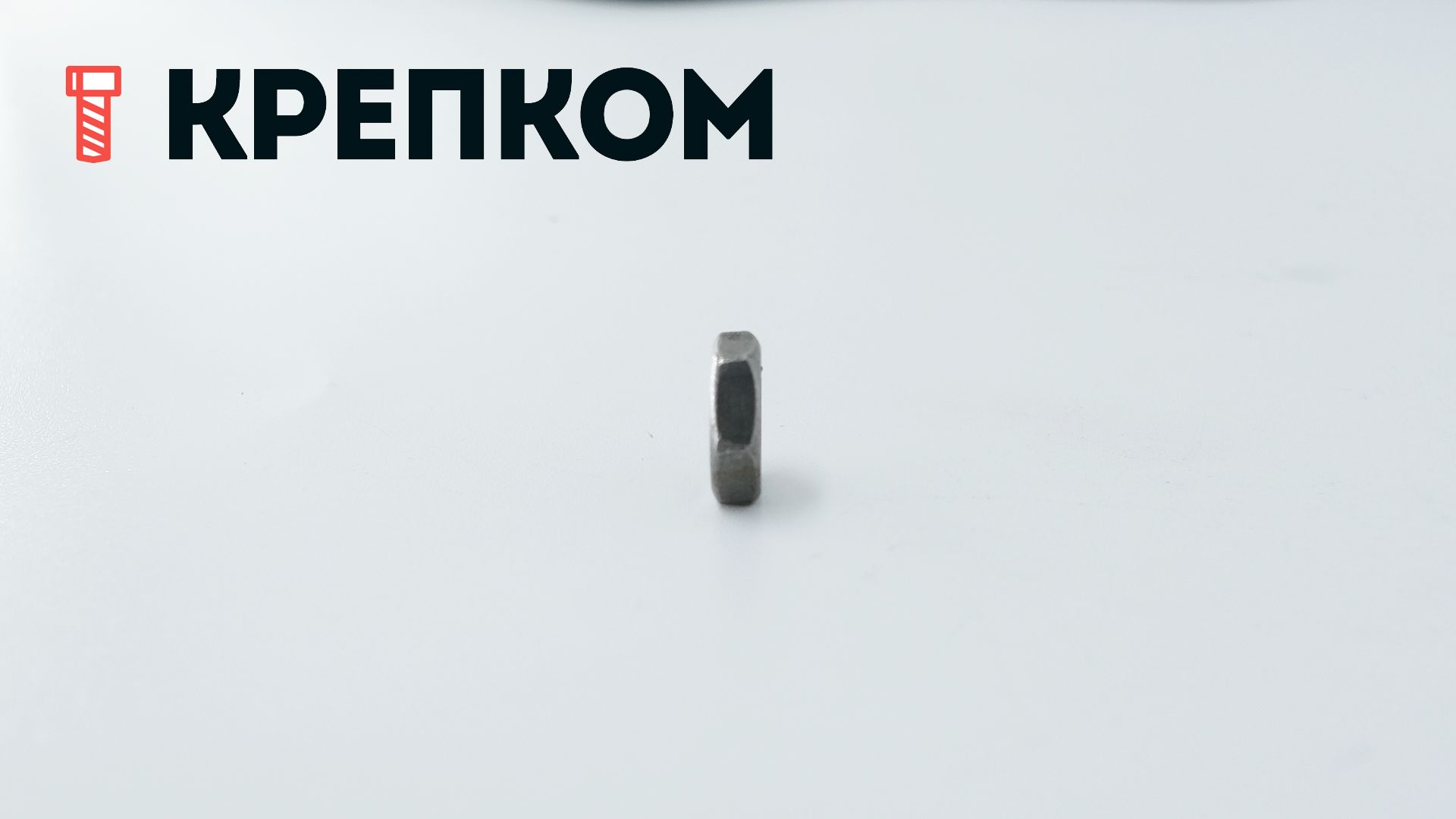

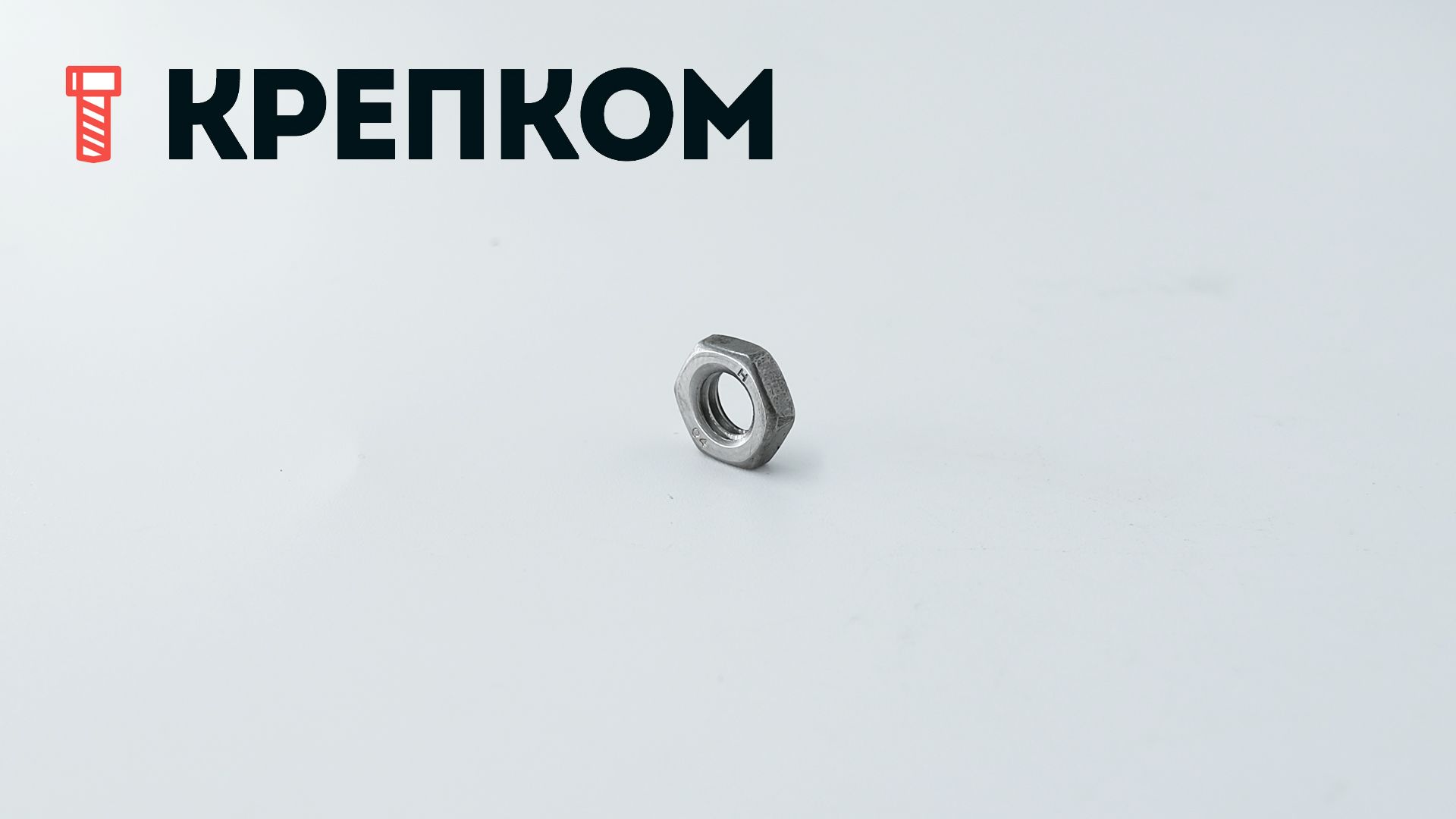

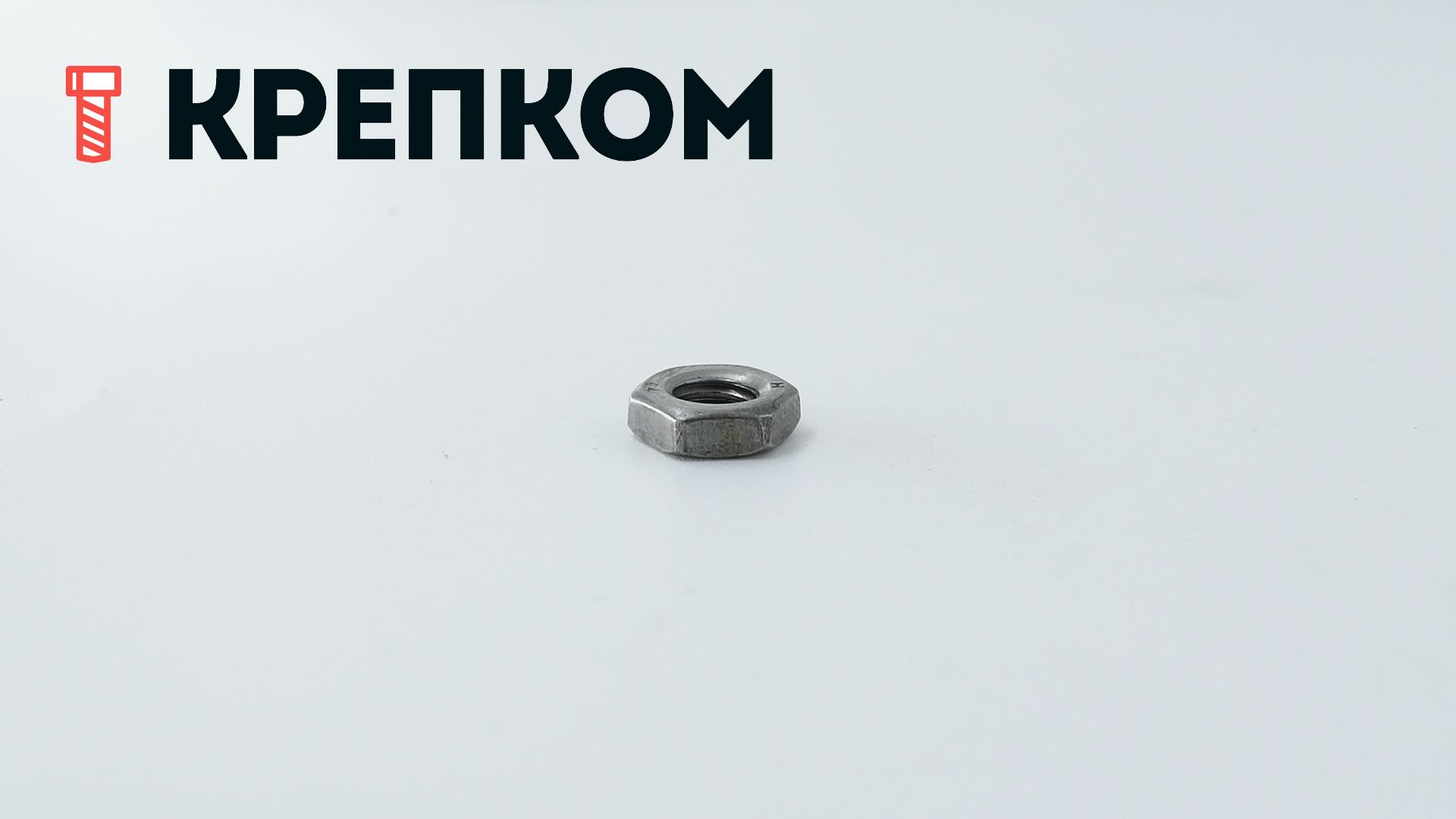

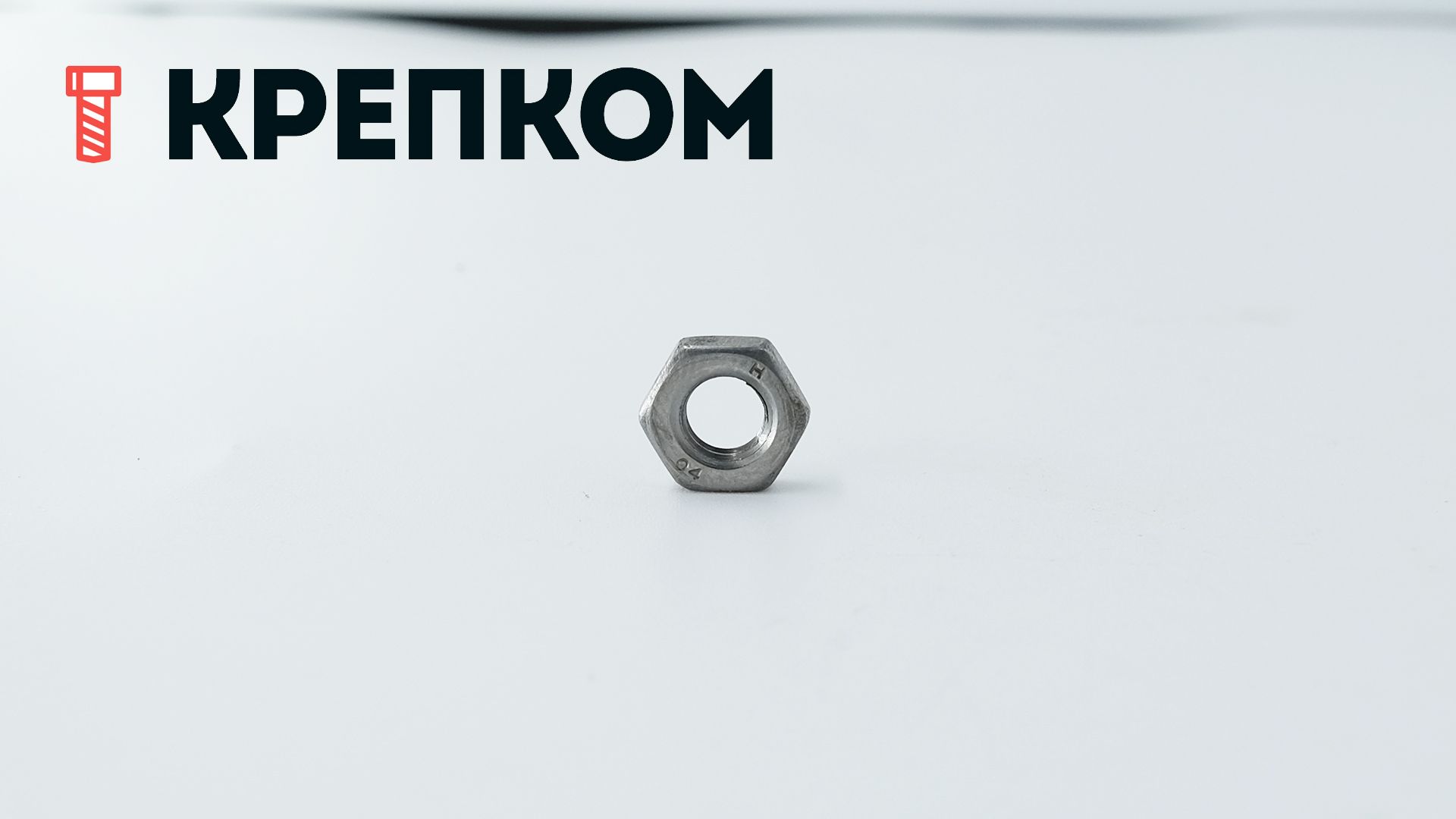

Гайка низкая DIN 439 (ГОСТ 5916) тип B с фаской, сталь без покрытия
Ваш консультант Борис
+7 (999) 027-78-44- Для резьбовых соединений, не работающих в условиях высоких нагрузок.
- Подходит для установки в малом монтажном пространстве или используется в качестве контргайки.
- Стандарт: DIN 439, форма В (с фасками).
- Уменьшенная высота (~0,5d).
- Углеродистая сталь без покрытия – для использования в сухих и химически неагрессивных условиях.
- Класс прочности: 04 (пониженная несущая способность, напряжение от пробной нагрузки 380-400 Н/мм²).
- Метрическая резьба, крупный шаг, поле допуска 6H.
- Классы точности: А (для d≤16 мм) и B (для d>16 мм).
- Номинальный размер: от М2 до М52
руб.
/ штруб.
/ штруб.
/ штруб.
/ штруб.
/ штруб.
/ штруб.
/ штруб.
/ штруб.
/ штруб.
/ штруб.
/ штруб.
/ штГайка низкая с фаской, без покрытия DIN 439 (ГОСТ 5916) – крепежная деталь шестигранной формы с внутренней метрической резьбой основного (крупного) шага и фасками с обеих сторон для сглаживания углов. Она примерно на треть ниже аналогов нормальной высоты, поэтому имеет меньше работающих витков резьбы и не способна в полной мере обеспечить нагрузочную способность соединения.
Материал
Для изготовления стальной низкой контргайки использовалась высококачественная углеродистая конструкционная сталь со средними показателями прочности и твердости, без антикоррозийного покрытия. Прочность изделия соответствует классу 04, где цифра «0» предупреждает о неспособность метиза участвовать в нагруженных соединениях, а «4» - это одна сотая часть нагрузки, при которой произойдет срыв резьбы.
Применение
Шестигранная тонкая гайка также известна как контргайка, поскольку часто используется в паре с полноразмерными и высокими, чтобы предотвратить их откручивание под воздействием вибрации. Широко востребована при сборке бытовой техники, мебели, различного оборудования. Ее используют для крепления панелей доступа и легких крепежных работ совместно с болтами, винтами, шпильками. Для предотвращения риска развития коррозии эксплуатация рекомендована в условиях нормальной влажности.
Аналоги DIN 439:
- ISO 4035 (М1,6 - М64)
- ГОСТ 5916-70 (М1 - М48)
- ГОСТ 5929-70 (М1 - М48)
- DIN 936 (М2 - М52)
Размеры:
| Диаметр резьбы | Размер под ключ, s | Расстояние между гранями, e | Высота, m (max) |
|---|---|---|---|
| M2 | 4 | 4,32 | 1,2 |
| M2,5 | 5 | 5,45 | 1,6 |
| M3 | 5,5 | 6,01 | 1,8 |
| M4 | 7 | 7,66 | 2,2 |
| M5 | 8 | 8,79 | 2,7 |
| M6 | 10 | 11,05 | 3,2 |
| M8 | 13 | 14,38 | 4 |
| M10 | 17 | 18,9 | 5 |
| M12 | 19 | 21,1 | 6 |
| M14 | 22 | 24,49 | 7 |
| M16 | 24 | 26,75 | 8 |
| M18 | 27 | 29,56 | 9 |
| M20 | 30 | 32,95 | 10 |
| M22 | 32 | 35,03 | 11 |
| M24 | 36 | 39,55 | 12 |
| M27 | 41 | 45,2 | 13,5 |
| M30 | 46 | 50,85 | 15 |
| M33 | 50 | 55,37 | 16,5 |
| M36 | 55 | 60,79 | 18 |
| M39 | 60 | 66,4 | 19,5 |
| M42 | 65 | 71,3 | 21 |
| M45 | 70 | 76,95 | 22,5 |
| M48 | 75 | 82,6 | 24 |
| M52 | 80 | 88,25 | 26 |
Характеристики
-
Тип гайкиНизкая
-
DIN439
-
ГОСТ5916-70
-
ISO4035
-
Единицы измеренияшт
-
МатериалСталь
-
Название на упаковке (ориг. название)Hexagon thin nuts, B = with chamfers
