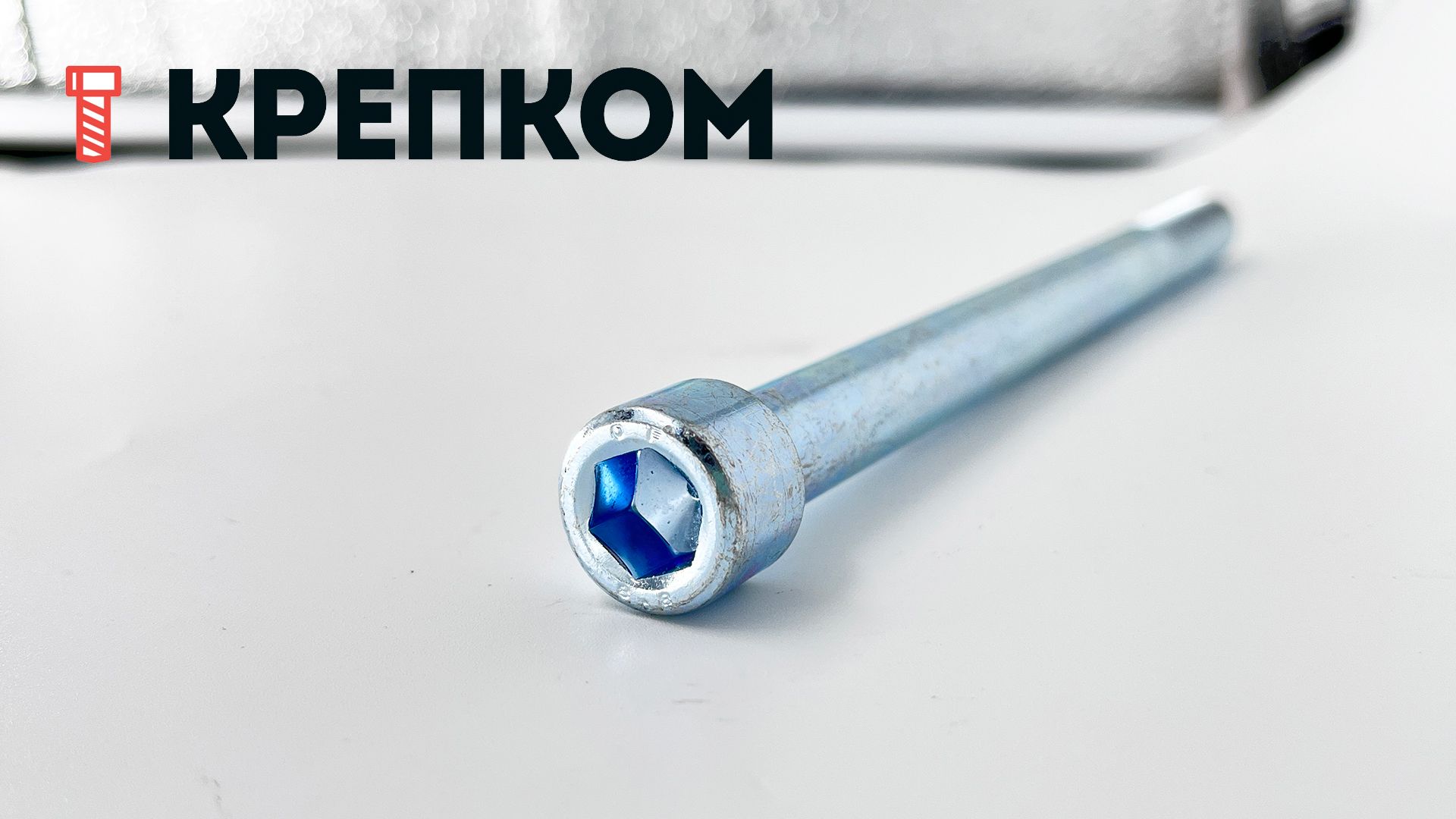

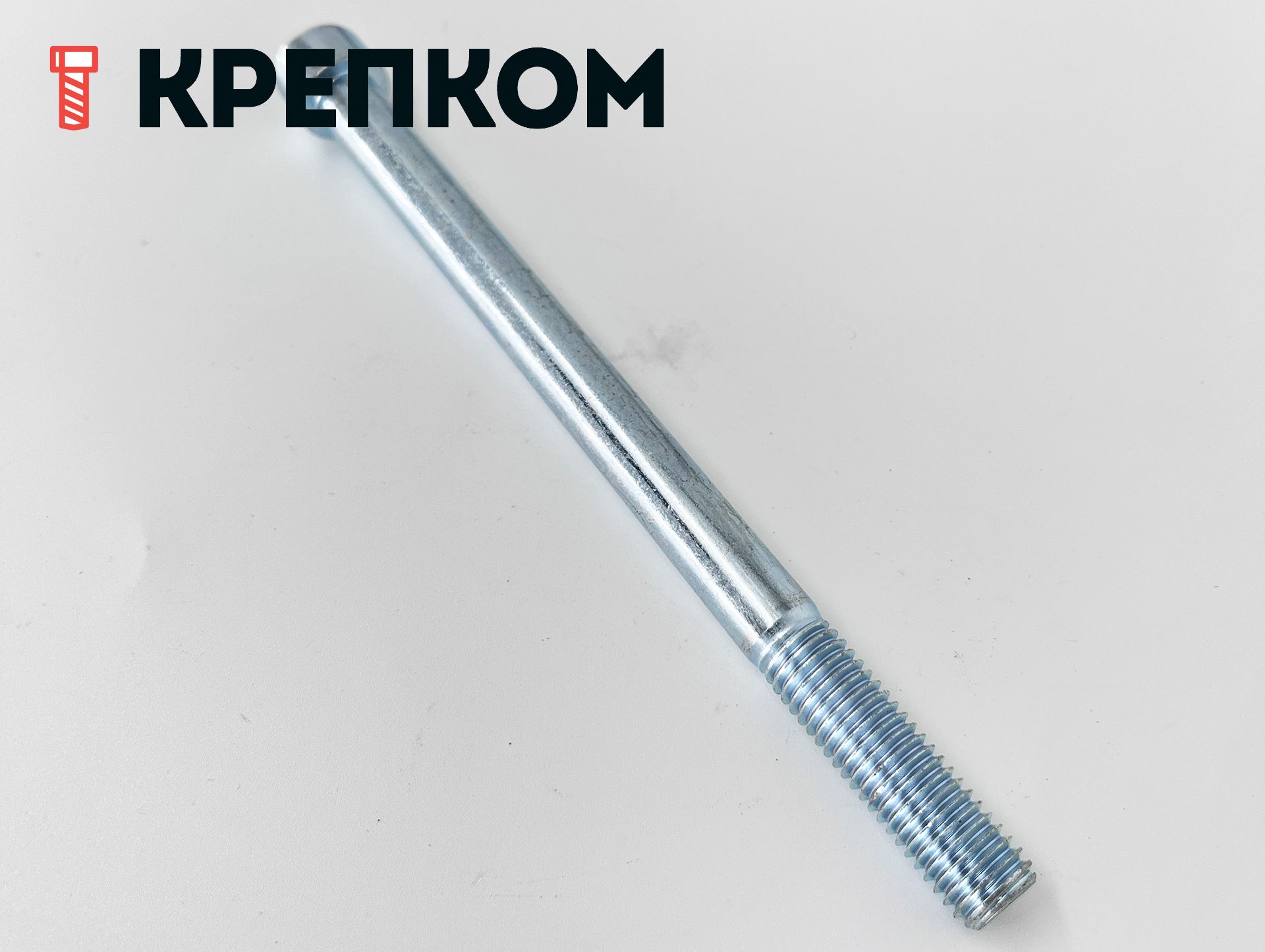

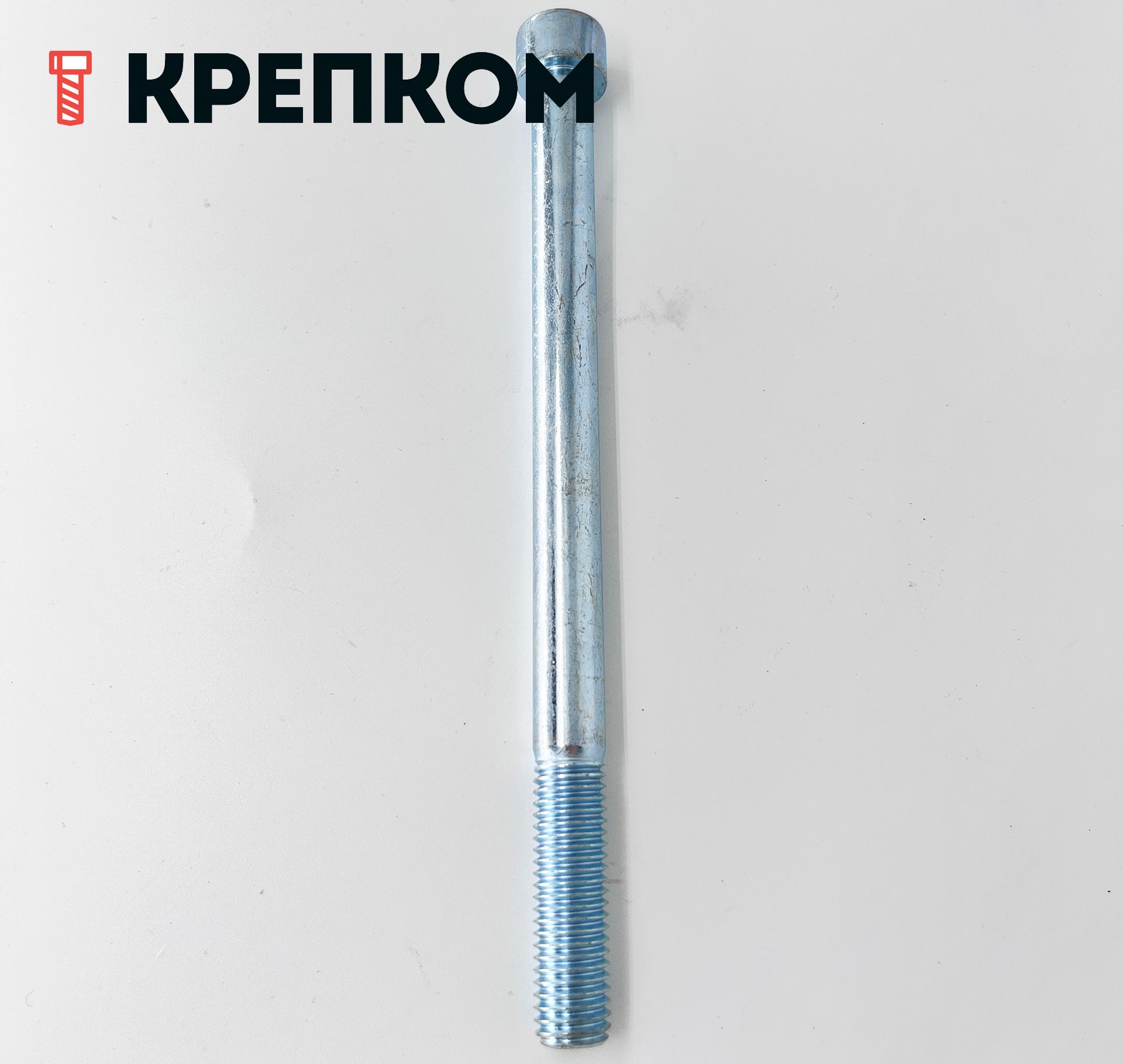

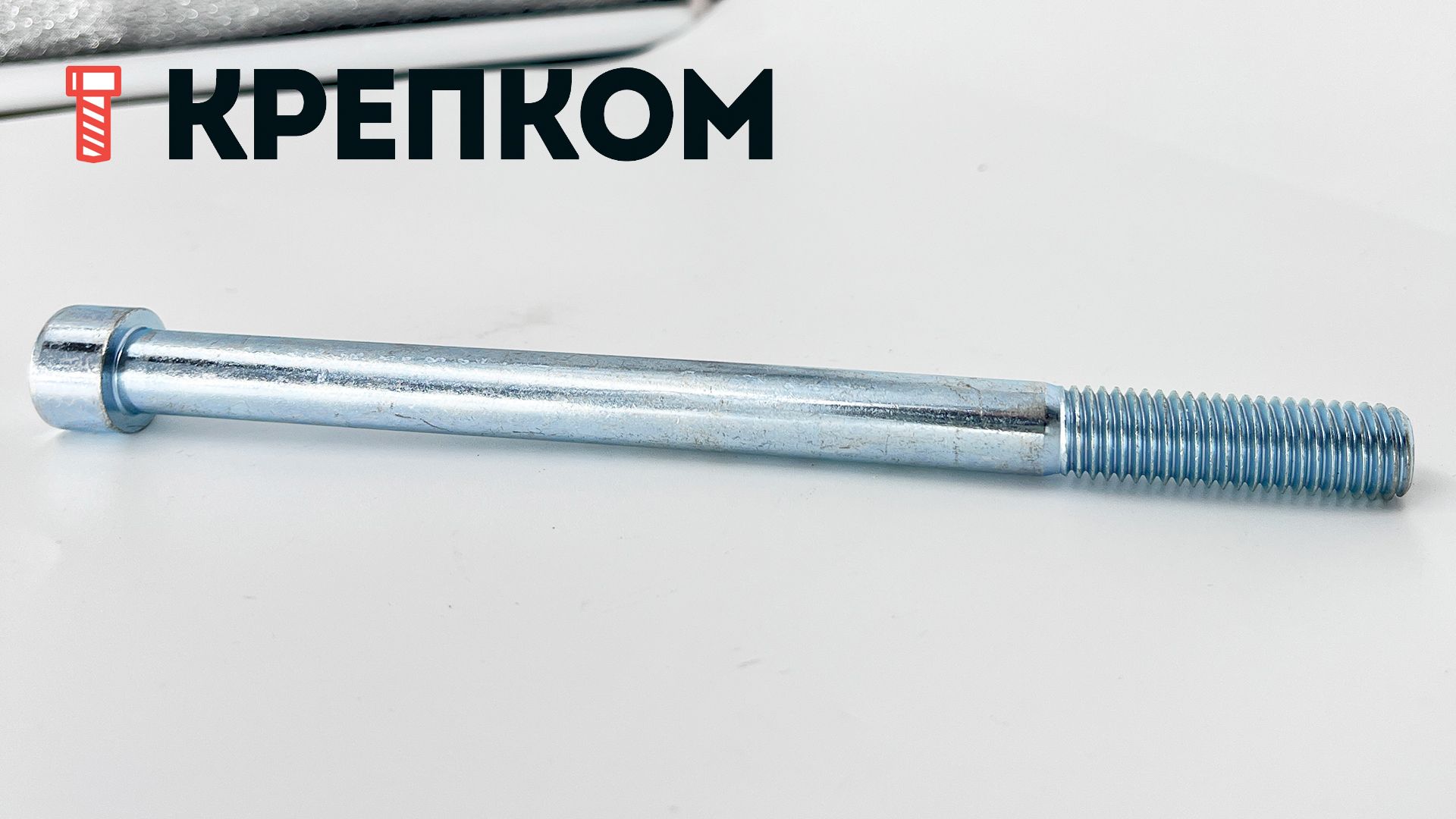

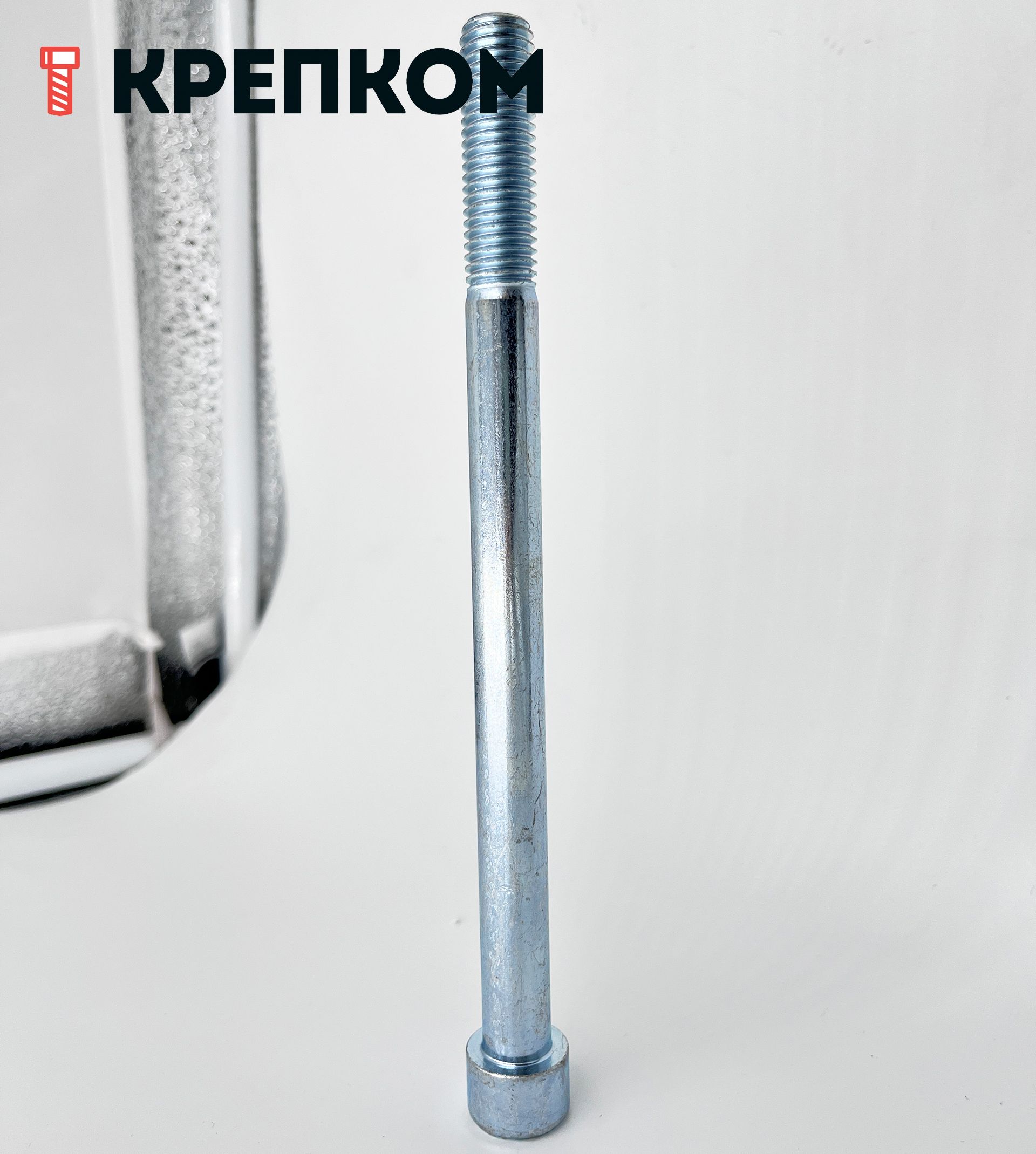

Винт (болт) с цилиндрической головкой и внутренним шестигранником DIN 912 (ISO 4762) Reyher, класс прочности 8.8, оцинкованная сталь
Ваш консультант Артем
7 (931) 252-88-59- Высокопрочный крепеж от немецкого производителя Reyher для высоких статических и динамических нагрузок
- Размеры и конструкция в соответствии с DIN 912
- Метрический крепеж повышенного класса прочности 8.8 для высоких нагрузок
- Используется при сборке машин, механизмов, оборудования, мебели, строительных конструкций и различных видов транспорта
- Стержень с полной и неполной резьбой основного (крупного) шага с полем допуска 6g, класс точности А
- Цилиндрическая головка без накатки с внутренним шестигранником
- Установочный инструмент: ключ-шестигранник (Inbus) – один из лучших типов привода для тугой затяжки
- Может использоваться без гайки в резьбовых отверстиях или совместно с гайкой и шайбой
- Гальваническая оцинковка продлевает срок эксплуатации в условиях повышенной влажности
- Типоразмерный ряд охватывает диаметры от М1,4 до М72 и длины от 4 до 360 мм
руб.
Винт (болт) с цилиндрической головкой DIN 912 Reyher – широко востребованный вид крепежа в станкостроении, приборостроении, при производстве промышленного оборудования и дорожно-строительной техники. Высокие прочностные характеристики винта под шестигранник гарантируют надежность узла крепления при повышенных нагрузках, возможность приложения высокого момента затяжки и многократной сборки/разборки без риска быстрого износа шлица. Часто применяется в местах, где недостаточно пространства для затягивания болтов с шестигранной головкой.
Винты под ключ-шестигранник оцинкованные производятся из высокопрочных сортов стали в широком размерном диапазоне диаметров и длин, класса точности А. После термического закаливания их механические характеристики соответствуют классу прочности 8.8 (предельная нагрузка на разрыв 800 Н/мм2). Гальванически оцинкованные болты с внутренним шестигранником защищены от коррозии в нормальных и слабо агрессивных условиях окружающей среды.
Особенности монтажа
Болт с шестигранным шлицем ДИН 912 предусматривает монтаж как при помощи имбусового ключа, так и с использованием механического инструмента и соответствующей насадки-биты HEX. Последний вариант позволяет осуществлять быструю сборку изделий в условиях конвейерного производства. Высокая головка метиза, как правило, утапливается в технологическое углубление детали. Фиксация осуществляется как при помощи тугого затягивания в резьбовое отверстие, так и путем навинчивания гайки с шайбой.
Аналоги DIN 912:
- ISO 4762 (М1,4 - М72)
- ГОСТ 11738-84 (М3 - М36)
Размеры
| Диаметр резьбы | М1,4 | M1,6 | M2 | M2,5 | M3 | M4 | M5 | M6 | M8 | M10 | M12 | М14 | М16 | М18 |
| Диаметр цилиндрической головки dk | 2,6 | 3 | 3,8 | 4,5 | 5,5 | 7 | 8,5 | 10 | 13 | 16 | 18 | 21 | 24 | 27 |
| Высота головки винта k | 1,4 | 1,6 | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 |
| Размер внутреннего шестигранника под ключ s | 1,3 | 1,5 | 1,5 | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 14 |
| Длина резьбовой части винта b (max) | 14 | 15 | 16 | 17 | 18 | 20 | 22 | 24 | 28 | 32 | 36 | 40 | 44 | 48 |
| Диаметр резьбы | М20 | М22 | М24 | М27 | М30 | М33 | М36 | М39 | M42 | М45 | M48 | M56 | M64 | М72 |
| Диаметр цилиндрической головки dk | 30 | 33 | 36 | 40 | 45 | 50 | 54 | 58 | 63 | 68 | 72 | 84 | 96 | 108 |
| Высота головки винта k | 20 | 22 | 24 | 27 | 30 | 33 | 36 | 39 | 42 | 45 | 48 | 56 | 64 | 72 |
| Размер внутреннего шестигранника под ключ s | 17 | 17 | 19 | 19 | 22 | 24 | 27 | 27 | 32 | 36 | 36 | 41 | 46 | 55 |
| Длина резьбовой части винта b (max) | 52 | 56 | 60 | 66 | 72 | 78 | 84 | 90 | 96 | 102 | 108 | 124 | 140 | 156 |
все размеры указаны в мм
Характеристики
-
Бренд
-
DIN912
-
ГОСТ11738-84
-
ISO4762
-
Единицы измеренияшт
-
ШлицШестигранник (HEX)
-
Форма головкиЦилиндрическая с внутренним шестигранником
-
Размер шага резьбыКрупный (обычный)
-
Класс прочности8.8
-
МатериалОцинкованная сталь
-
Название на упаковке (ориг. название)Hexagon socket head cap screws
