Струбцина с отверстием M8, 3-18 мм MUPRO 130248, оцинкованная сталь

Стальная струбцина с внутренним отверстием M8, толщина захвата 3-18 мм из оцинкованной стали MUPRO 130248 предназначена для надежного крепления трубопроводов, воздуховодов и спринклерных установок к стальным балкам. Для подвешивания шпилек MÜPRO и резьбовых стержней MÜPRO при креплении хомутов или траверс из монтажных профилей MÜPRO MPC и MPR. Её конструкция с регулируемым захватом позволяет быстро и точно фиксировать элементы различной толщины, обеспечивая устойчивость и долговечность монтажа. Благодаря оцинкованному покрытию, подходит для использования в агрессивных средах, таких как повышенная влажность или воздействие химических веществ. Возможность работы с элементами различной толщины делает струбцину универсальной и удобной для широкого спектра задач. Стандартное отверстие M8 упрощает совместимость с крепежными элементами и обеспечивает надежную фиксацию. Оцинкованная сталь, регулируемый захват, внутреннее отверстие M8 и высокая прочность делают её незаменимым помощником для монтажа инженерных систем и коммуникаций.

Указание по монтажу

Струбцина со сквозным отверстием обеспечивает быстрое производство работ по подвеске труб на стальных балках. Для крепления хомута в безрезьбовое сквозное отверстие в струбцине вводится шпилька, оснащенная контргайкой. Шпилька удерживается путем навинчивания гайки на верхнем конце. При этом хомут уже может быть смонтирован на шпильке.

В отличие от струбцины с внутренней резьбой здесь трубопровод можно юстировать по высоте и по окончании монтажа трубы. В безрезьбовом сквозном отверстии шпильку можно свободно перемещать вверх, без движения ввинчивания. Благодаря этому нет опасности, что за счет движения завинчивания шпильки ослабится соединение с хомутом. После этого положение фиксируется путем затягивания контргайки.

Сферы применения

• Монтаж инженерных систем: крепление трубопроводов (водопровод, отопление, канализация) к металлическим конструкциям. Установка воздуховодов в системах вентиляции и кондиционирования.
• Противопожарные системы: монтаж спринклерных установок для противопожарной защиты зданий. Обеспечение надежной фиксации элементов систем пожаротушения.
• Строительство и ремонт: использование при строительстве промышленных и коммерческих объектов для крепления различных инженерных коммуникаций. Ремонт и модернизация существующих систем трубопроводов и воздуховодов.
• Производственные предприятия: установка технологических трубопроводов и воздуховодов на производственных линиях. Крепление оборудования и коммуникаций в цехах и складских помещениях.

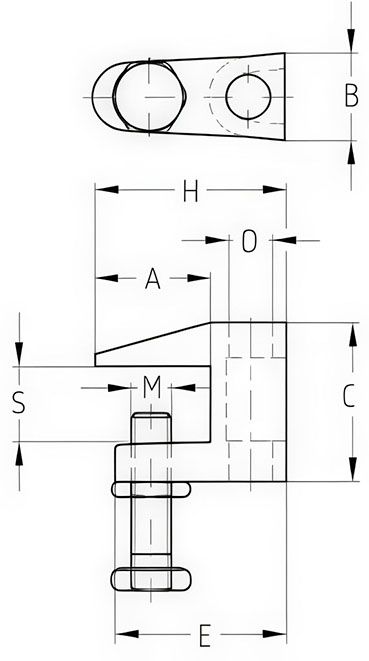

Размеры

Артикул	130248
Размер A, мм	21
Размер B, мм	19
Размер C, мм	35
Размер D, мм	9
Размер E, мм	35
Размер H, мм	38
Размер M, мм	8
Резьба	M8
Материал	сталь
Покрытие	цинк
Толщина захвата S, мм	3-18
Механизм	винтовой
FM-допуск через VS-Guss AG	нет
Максимальная рекомендуемая нагрузка, H	1200

Характеристики

• Бренд
  MUPRO
• Единицы измерения
  шт
• Материал рукоятки
  Сталь
• Материал губок
  Сталь
• Тип зажима
  Винтовой
• Артикул
  130248
