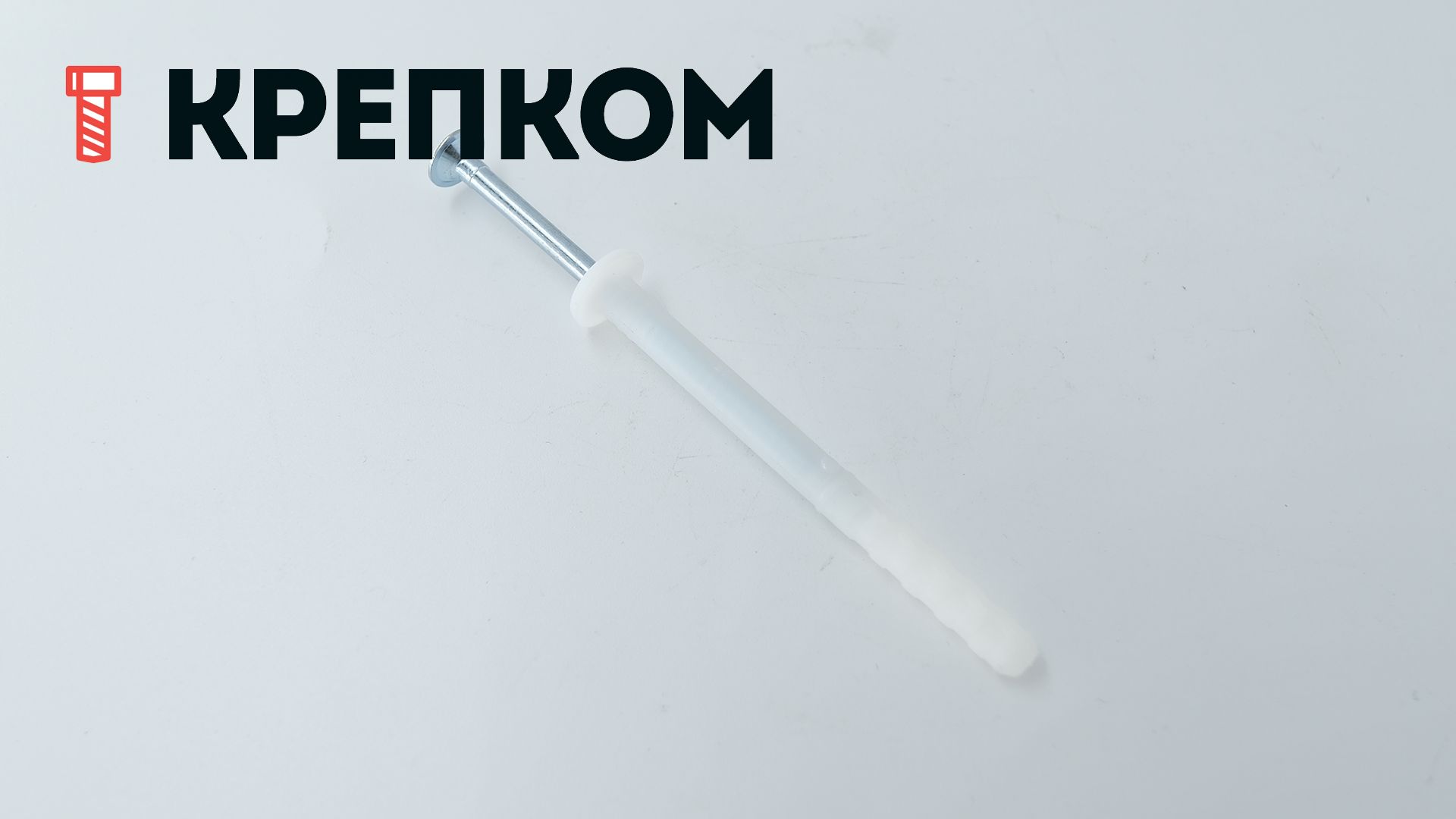

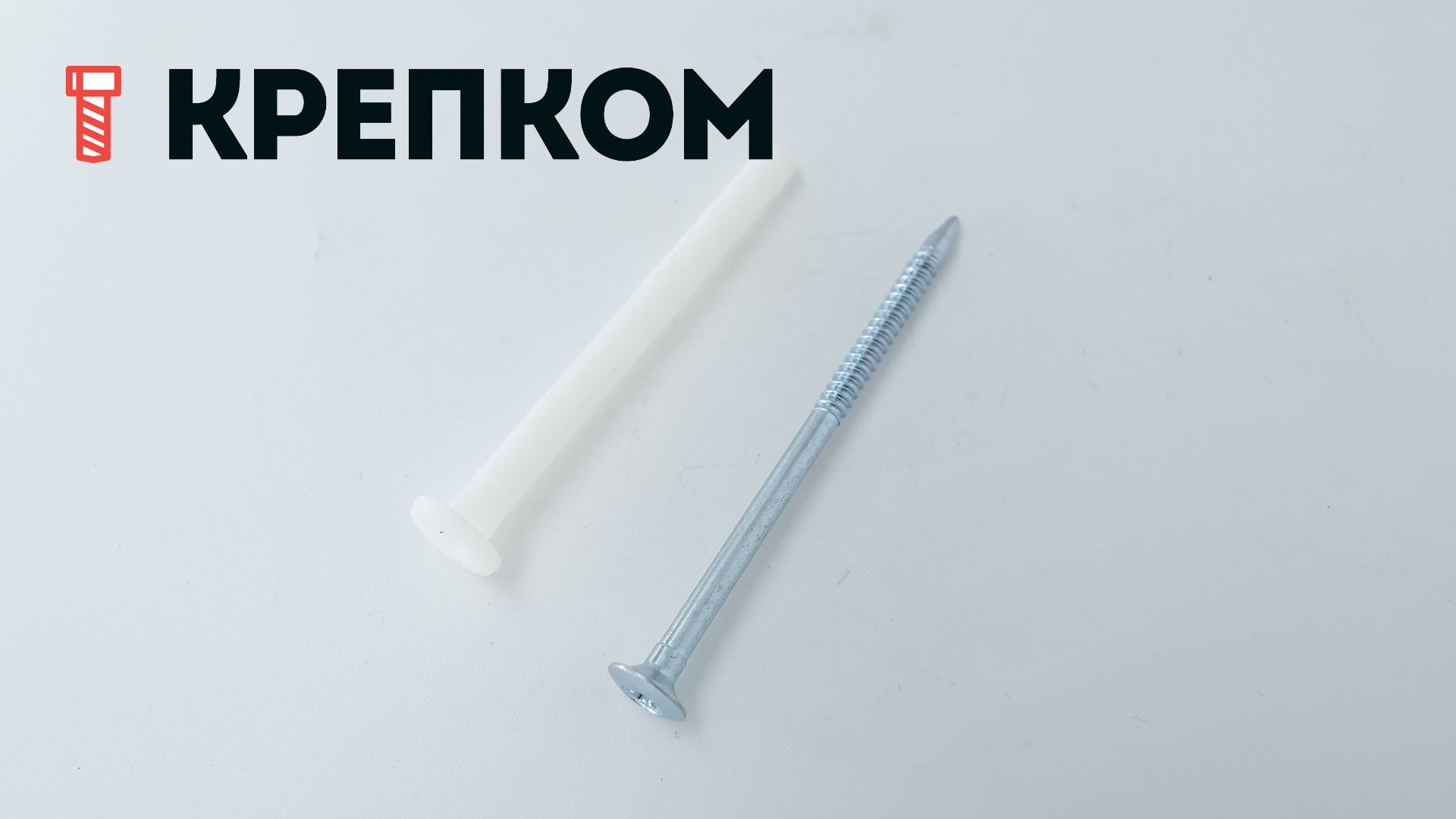

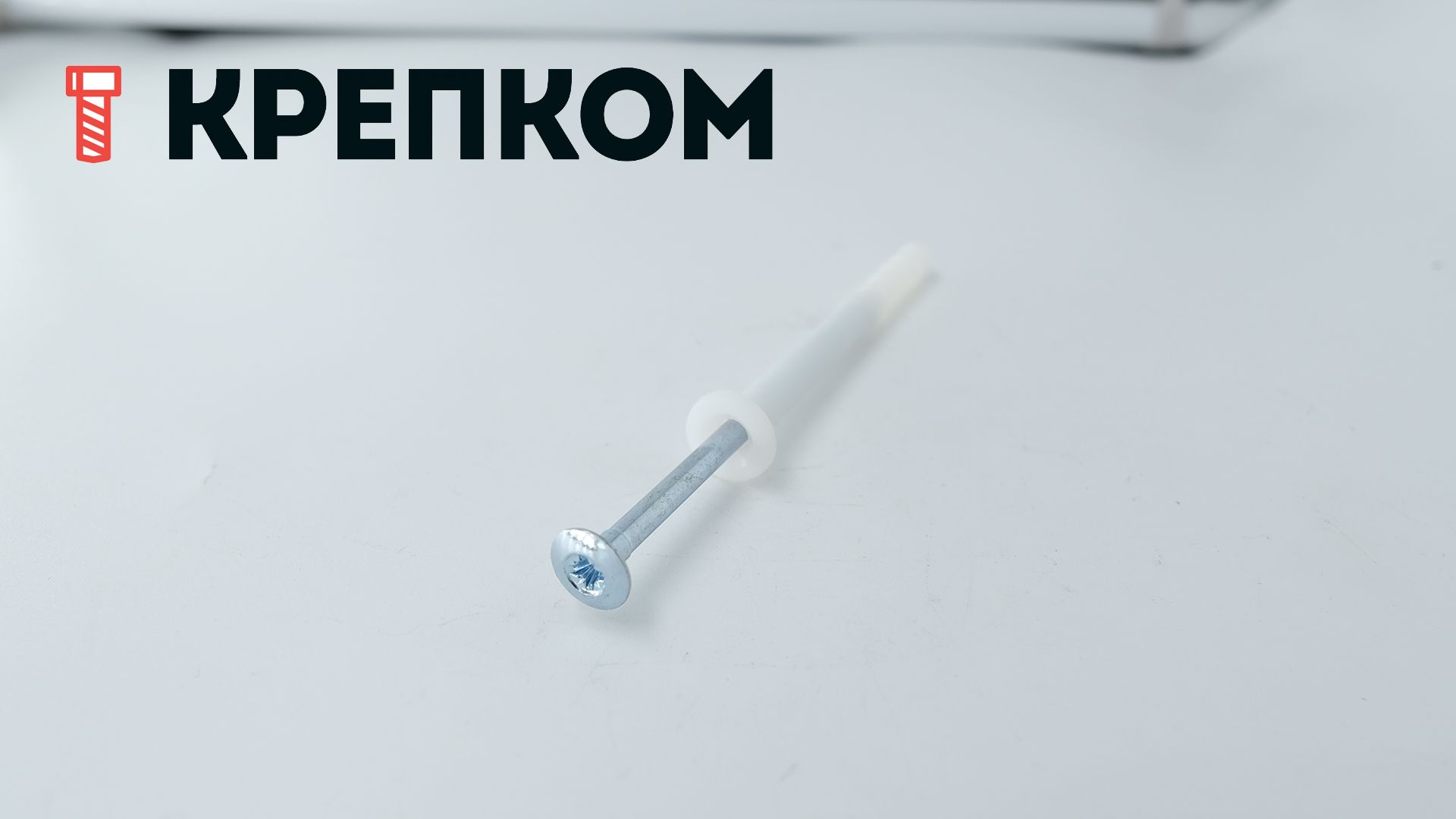

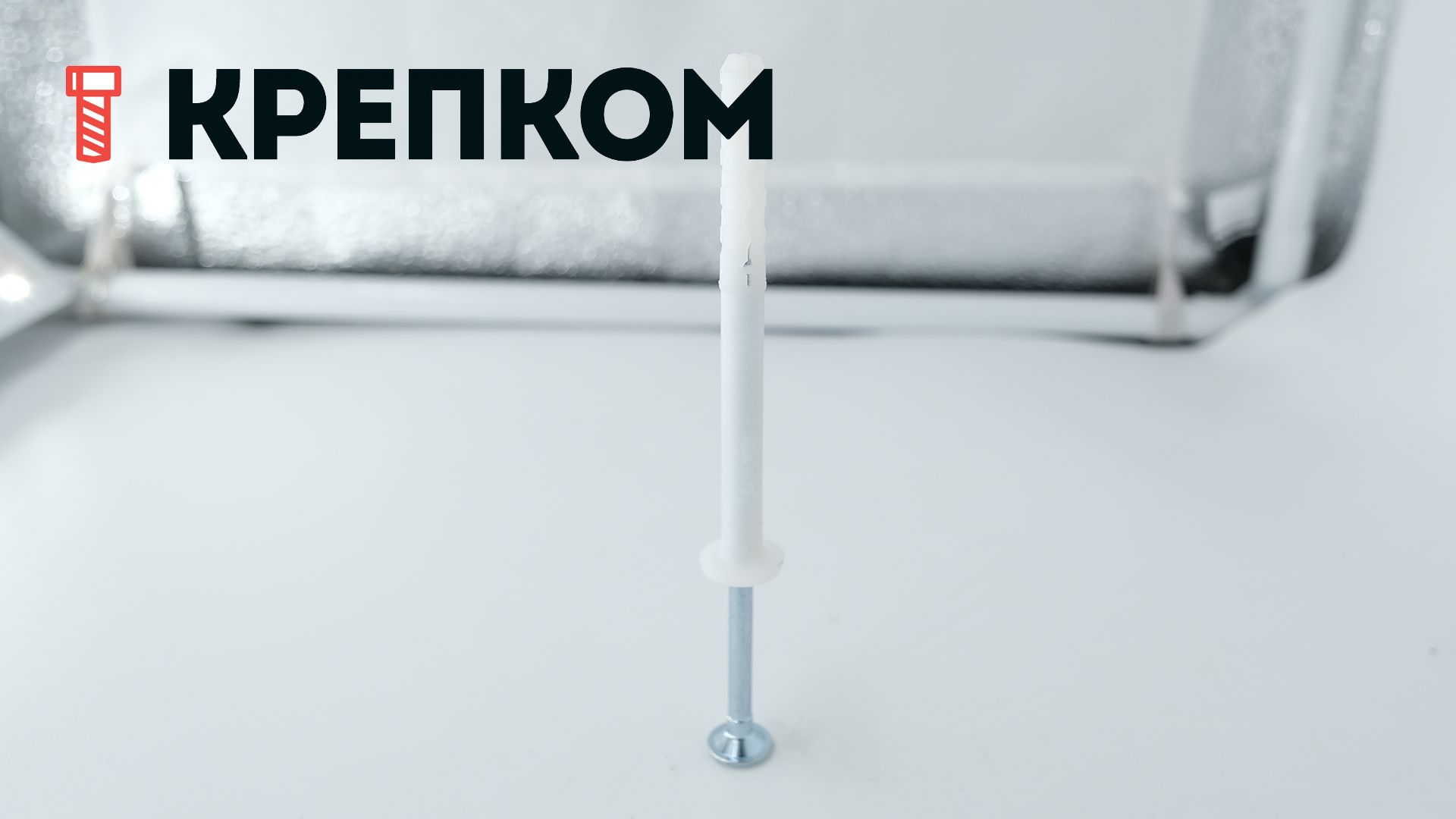

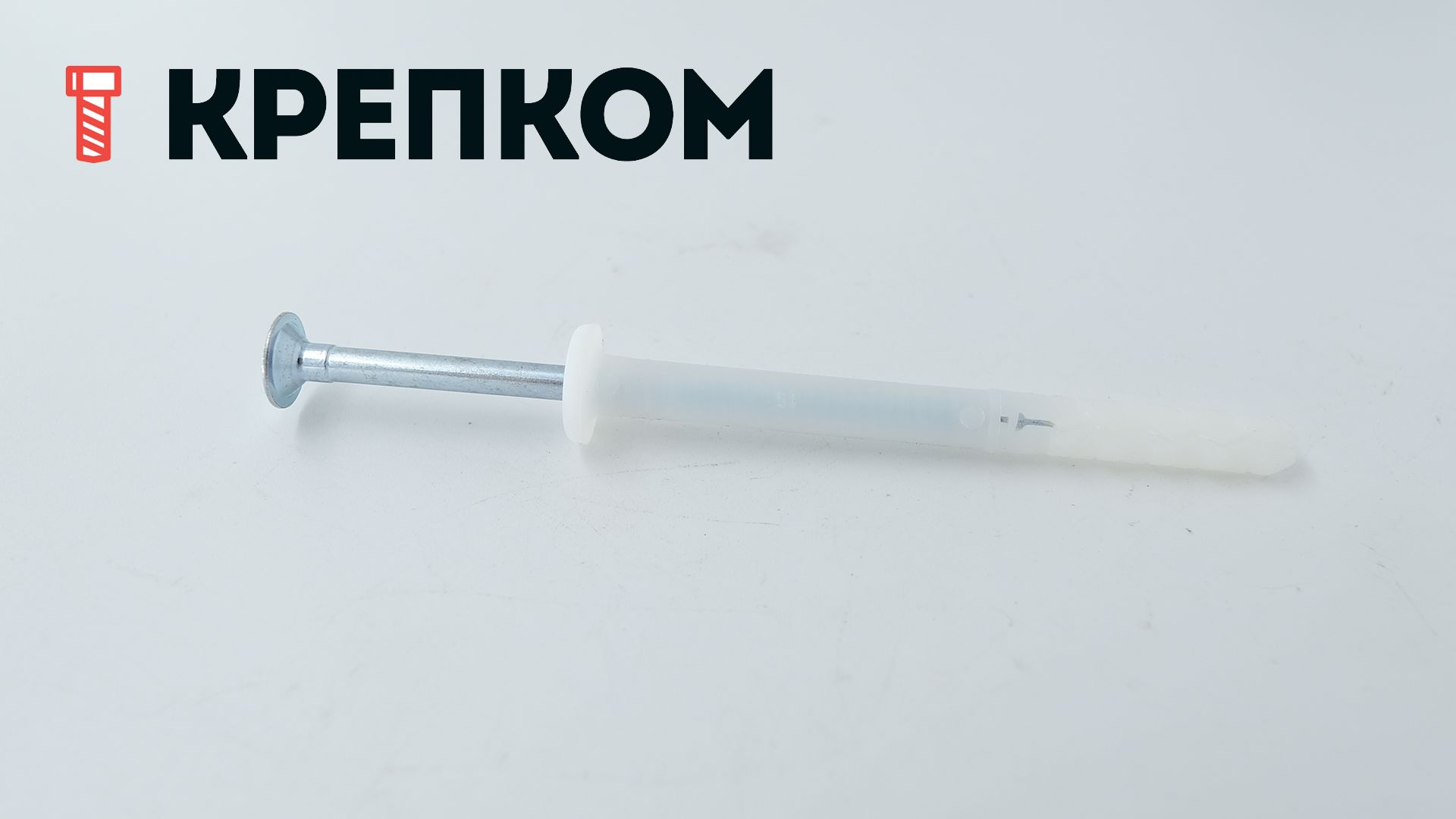

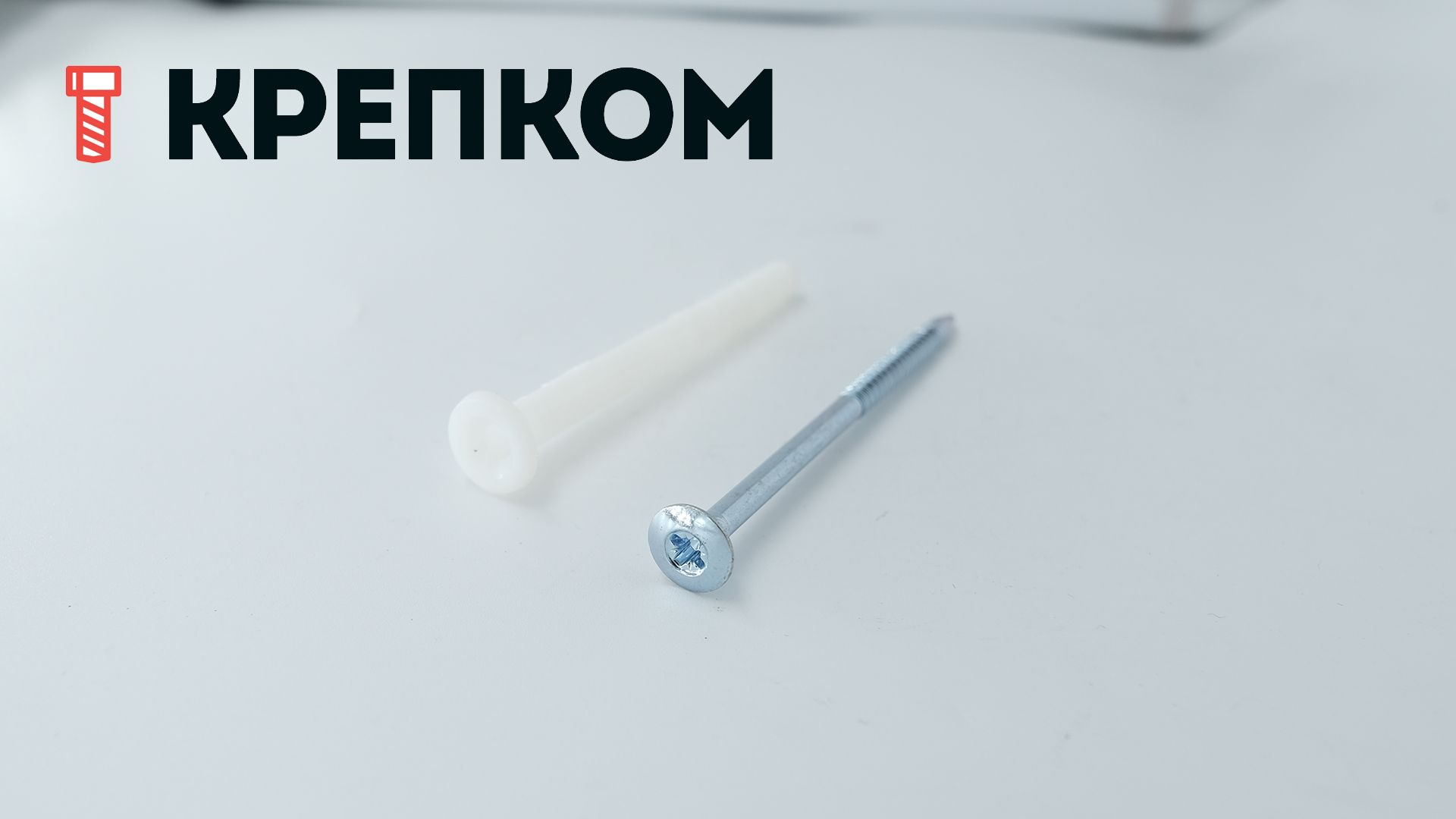

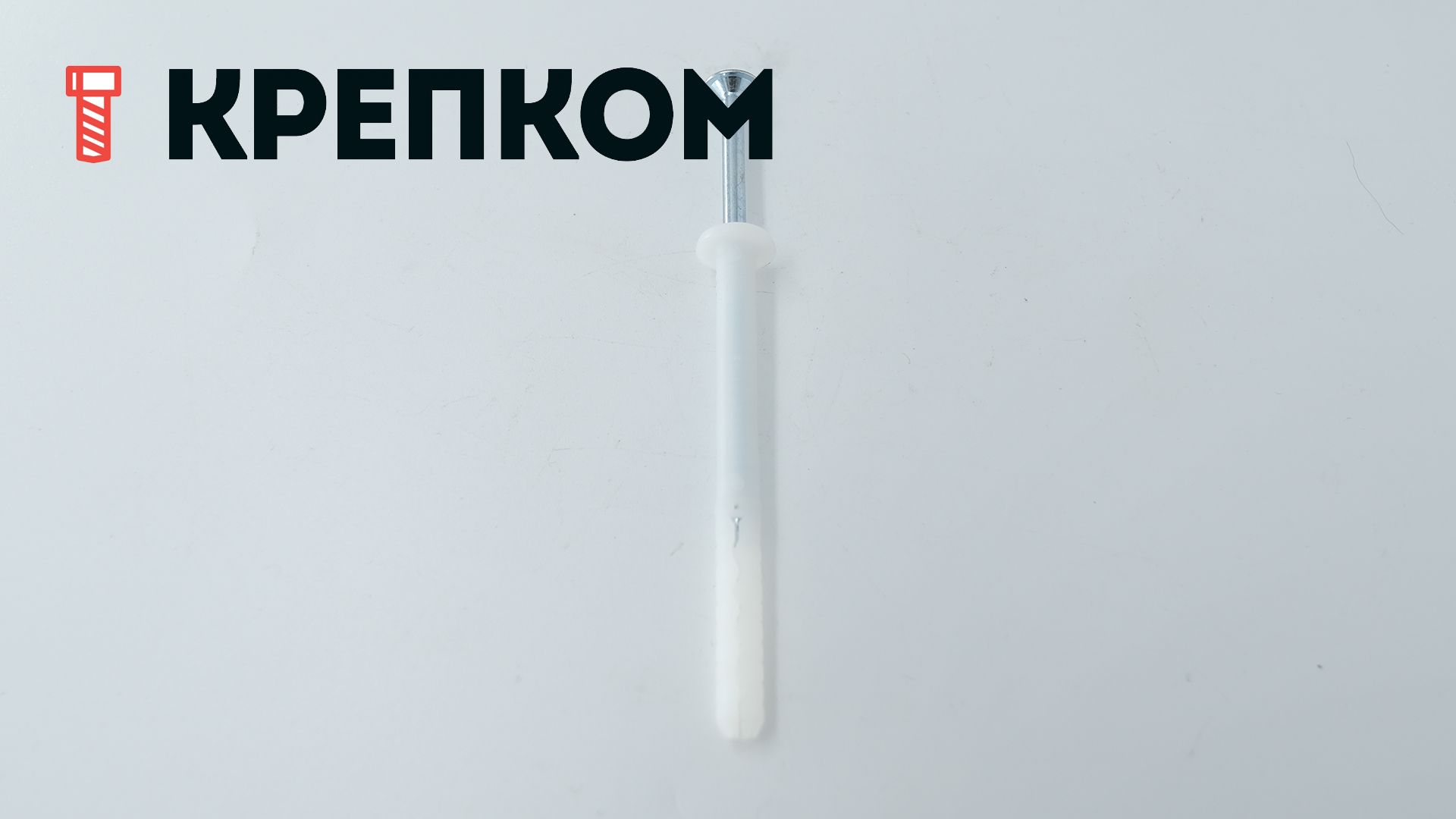

Дюбель-гвоздь с цилиндрическим бортиком MNA-Z Mungo, полиамид, оцинкованная сталь
- Для сквозного монтажа конструкций на основании из природного камня, кирпича (в том числе пустотелого), песчаника, бетона С20/25.
- Подходит для крепления стальных панелей, плинтусов и деревянных конструкций толщиной от 2 до 100 мм в зависимости от типоразмера.
- Предполагает простой и быстрый способ установки: забивание гвоздя в дюбель.
- Возможен демонтаж благодаря специальной резьбе и головке со шлицом под биту или отвертку PZ.
- Увеличенная распорная зона повышает нагрузочную способность крепления.
- Головка и шейка гвоздевого шурупа усилены, чтобы выдерживать ударные нагрузки при монтаже.
- Цилиндрическая манжета увеличивает площадь опоры на прикрепляемый элемент и позволяет регулировать глубину установки метиза.
- Дюбель выполнен из полиамида РА6, а шуруп-гвоздь - из оцинкованной стали для применения внутри помещения.
MNA-Z – удлиненный нейлоновый ударный дюбель с цилиндрическим бортиком и предварительно собранным шурупом-гвоздем. Применяется для крепления деревянных элементов и металлопрофилей к прочным основаниям, таким как бетон, полнотелый и пустотелый кирпич, силикатный кирпич и природный камень. Дюбель изготовлен из высокопрочного полиамида PA6 (нейлон), устойчивого к износу, перепадам температур и ударным нагрузкам. В комплекте – оцинкованный стальной шуруп-гвоздь с усиленной головкой и специальной неполной резьбой, обеспечивающий легкую установку и возможность регулировки или демонтажа.
Особенности
- Предварительно собранный комплект (дюбель-гвоздь) для быстрой ударной установки.
- Удлиненная распорная зона обеспечивает высокую несущую способность.
- Цилиндрический бортик ограничивает глубину погружения в материал.
- Шуруп с усиленной головкой и Pozidriv-шлицем подходит для высоких нагрузок.
- Материал дюбеля – термо- и ударостойкий полиамид PA6.
- Антикоррозионное покрытие шурупа увеличивает срок службы.
- Двухстороннее распирание нейлонового дюбеля гарантирует устойчивое закрепление в основании.
Область применения
Дюбель-гвоздь забивной подходит для сквозного монтажа в бетон С20/25, кирпичную кладку (включая полнотелый, пустотелый, керамический и силикатный кирпич), а также натуральный камень. Идеален для крепления деревянных конструкций и металлических профилей при строительстве и ремонте.
Аналог полиамидного дюбеля с гвоздем из нержавеющей стали MNAr-Z (для наружного применения и влажных помещений).
Размеры
| Диаметр анкера и бура, dnom=d0 | Длина, L | Диаметр бортика, dk | Размер, tfix | Размер шлица |
| 5 | 25 | 8 | 2 | PZ2 |
| 5 | 30 | 8 | 5 |
PZ2 |
| 5 | 40 | 8 | 15 |
PZ2 |
| 5 | 50 | 8 | 25 |
PZ2 |
| 6 | 35 | 12 | 5 |
PZ2 |
| 6 | 40 | 12 | 10 |
PZ2 |
| 6 | 50 | 12 | 20 |
PZ2 |
| 6 | 60 | 12 | 30 | PZ2 |
| 6 | 70 | 12 | 40 |
PZ2 |
| 6 | 80 | 12 | 50 |
PZ2 |
| 8 | 50 | 15 | 10 |
PZ3 |
| 8 | 60 | 15 | 20 |
PZ3 |
| 8 | 80 | 15 | 40 |
PZ3 |
| 8 | 100 | 15 | 60 |
PZ3 |
| 8 | 120 | 15 | 80 | PZ3 |
| 8 | 140 | 15 | 100 |
PZ3 |
Нагрузки
| Нагрузка на вырыв в бетоне C20/25 (кН) | Нагрузка на вырыв в кирпиче (кН) | Нагрузка на вырыв в песчанике (кН) | |
| MNA 5 | 0,25 | 0,2 | 0,15 |
| MNA 6 | 0,3 | 0,25 | 0,2 |
| MNA 8 | 0,4 | 0,3 | 0,25 |
Монтаж
Характеристики
-
Бренд
-
Тип дюбеляДюбель-гвоздь / Для кирпича
-
Единицы измеренияшт
-
Метиз в комплектеДа
-
Материал дюбеляПолиамид (PA6)
-
Форма манжетыЦилиндрическая
