Болт самоанкерующийся распорный БСР ГОСТ 28778-90
Код товара: WN00080566
Внешний вид товара может отличаться от представленного на изображении
Ваш консультант Александр
7 (921) 090-38-10- Применяется для закрепления элементов строительных конструкций, деталей, оборудования, инженерных коммуникаций к строительным основаниям из бетона, железобетона, кирпичной кладки.
- Подходит для бетона класса прочности на сжатие от В15 / М150 и выше.
- ГОСТ 28778-90 – болты самоанкерующиеся распорные (БСР) для строительства.
- Назначение: крепление элементов строительных конструкций, опор трубопроводов, навесов, кондиционеров и различного оборудования.

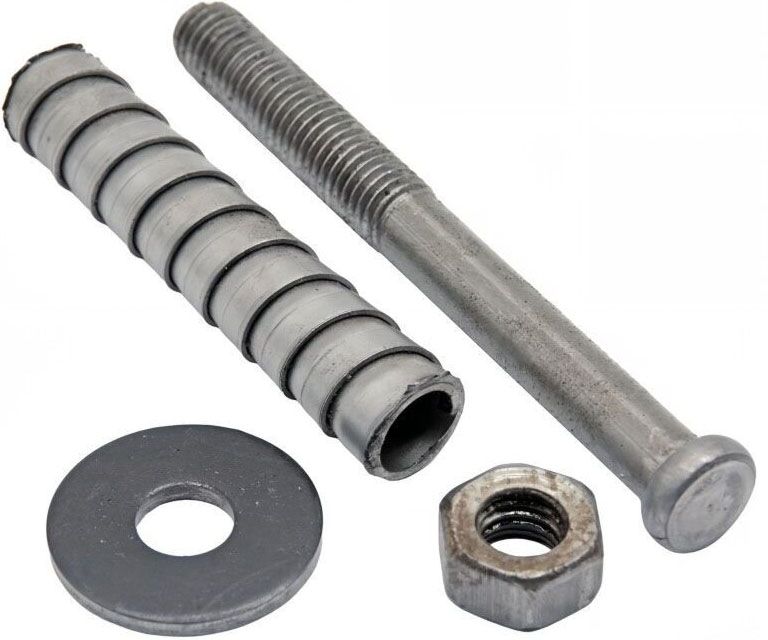

- Поставляется в сборе: болт метрический, заклинивающий элемент (ЗЭ), гайка, плоская шайба.
- ЗЭ – упругая спираль, навитая из ленты по ГОСТ 503, осаждается при помощи инвентарной втулки и молотка.
- Равномерный распор и большая площадь контакта обеспечивают высокое сопротивление вырывающим нагрузкам.
- Для эксплуатации в районах с умеренным климатом, в помещениях с естественной вентиляцией.
- Размерный ряд: от М6х65 до М24х300 мм
Полезные материалы и статьи
Код товара
Диаметр (мм)
Длина (мм)
Наличие
Цена
Фасовка
Количество
Код товара
Диаметр (мм)
Длина (мм)
Наличие
Цена
Фасовка
Количество
Самоанкерующийся болт БСР М6х65
Диаметр (мм)
6
Длина (мм)
65
Диаметр (мм)
6
6
Длина (мм)
65
65
573
шт
182
руб.
1 шт
Самоанкерующийся болт БСР М8х85
Диаметр (мм)
8
Длина (мм)
85
Диаметр (мм)
8
8
Длина (мм)
85
85
143
шт
207
руб.
1 шт
Самоанкерующийся болт БСР М10х120
Диаметр (мм)
10
Длина (мм)
120
Диаметр (мм)
10
10
Длина (мм)
120
120
Цена обновляется
1 шт
Самоанкерующийся болт БСР М10х150
Диаметр (мм)
10
Длина (мм)
150
Диаметр (мм)
10
10
Длина (мм)
150
150
36
шт
200
руб.
1 шт
Самоанкерующийся болт БСР М10х100
Диаметр (мм)
10
Длина (мм)
100
Диаметр (мм)
10
10
Длина (мм)
100
100
104
шт
207
руб.
1 шт
Самоанкерующийся болт БСР М12х120
Диаметр (мм)
12
Длина (мм)
120
Диаметр (мм)
12
12
Длина (мм)
120
120
220
руб.
1 шт
Самоанкерующийся болт БСР М12х110
Диаметр (мм)
12
Длина (мм)
110
Диаметр (мм)
12
12
Длина (мм)
110
110
171
шт
273
руб.
1 шт
Самоанкерующийся болт БСР М16х260
Диаметр (мм)
16
Длина (мм)
260
Диаметр (мм)
16
16
Длина (мм)
260
260
475
руб.
1 шт
Самоанкерующийся болт БСР М16х120
Диаметр (мм)
16
Длина (мм)
120
Диаметр (мм)
16
16
Длина (мм)
120
120
388
руб.
1 шт
Самоанкерующийся болт БСР М16х200
Диаметр (мм)
16
Длина (мм)
120
Диаметр (мм)
16
16
Длина (мм)
120
120
526
руб.
1 шт
Самоанкерующийся болт БСР М16х350
Диаметр (мм)
16
Длина (мм)
250
Диаметр (мм)
16
16
Длина (мм)
250
250
Цена обновляется
1 шт
Самоанкерующийся болт БСР М16х150
Диаметр (мм)
16
Длина (мм)
150
Диаметр (мм)
16
16
Длина (мм)
150
150
17
шт
455
руб.
1 шт
Самоанкерующийся болт БСР М16х250
Диаметр (мм)
16
Длина (мм)
250
Диаметр (мм)
16
16
Длина (мм)
250
250
Цена обновляется
1 шт
Самоанкерующийся болт БСР М20х120
Диаметр (мм)
20
Длина (мм)
120
Диаметр (мм)
20
20
Длина (мм)
120
120
700
руб.
1 шт
Самоанкерующийся болт БСР М20х150
Диаметр (мм)
20
Длина (мм)
150
Диаметр (мм)
20
20
Длина (мм)
150
150
Цена обновляется
1 шт
Самоанкерующийся болт БСР М20х200
Диаметр (мм)
20
Длина (мм)
200
Диаметр (мм)
20
20
Длина (мм)
200
200
27
шт
700
руб.
1 шт
Самоанкерующийся болт БСР М22х250
Диаметр (мм)
22
Длина (мм)
250
Диаметр (мм)
22
22
Длина (мм)
250
250
7
шт
333
руб.
1 шт
Самоанкерующийся болт БСР М22х200
Диаметр (мм)
22
Длина (мм)
200
Диаметр (мм)
22
22
Длина (мм)
200
200
Цена обновляется
1 шт
Самоанкерующийся болт БСР М24х300
Диаметр (мм)
24
Длина (мм)
300
Диаметр (мм)
24
24
Длина (мм)
300
300
3
шт
917
руб.
1 шт
Болт самоанкерующийся распорный (БСР) применяется для закрепления элементов строительных конструкций, деталей, оборудования, инженерных коммуникаций к строительным основаниям из бетона, железобетона, кирпичной кладки. Является результатом работы российских инженеров. Благодаря своей эффективности и простоте монтажа он стал широко востребован в строительстве при креплении элементов к несущей конструкции из бетона класса ≥В15 или марки ≥М150, а также к кирпичной кладке и железобетону. Самораспорный анкер производится из стали, которая идет на изготовление метизов класса прочности от 4.6 и выше.
Конструкция и принцип работы

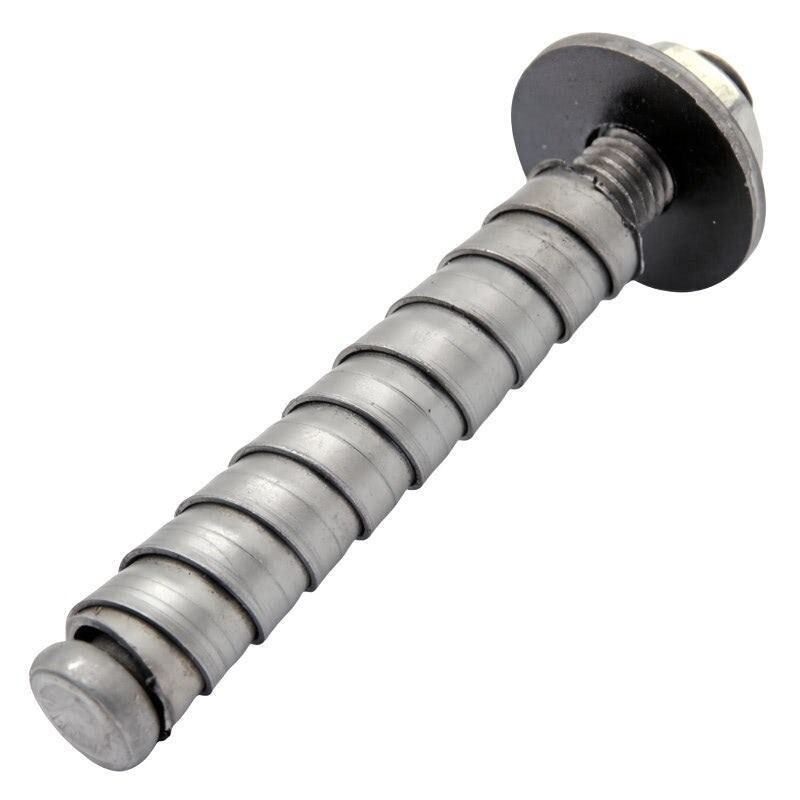

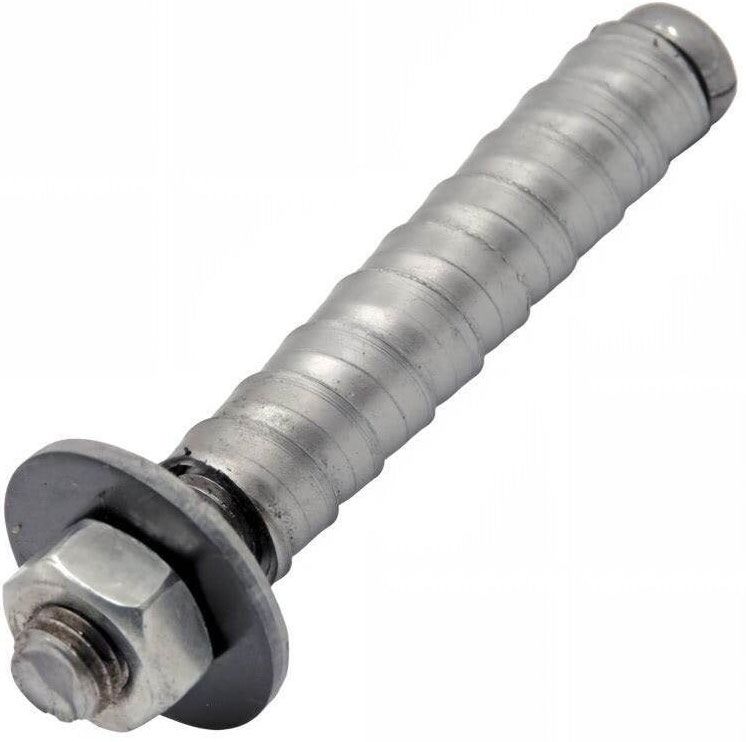

Анкер БСР состоит из резьбовой шпильки и заклинивающего элемента из закрученной в спираль стальной полосы. При осаживании его в отверстии, он увеличивается в диаметре за счет спиральной формы ЗЭ и надежно удерживается за счет возникающего распорного усилия, которое равномерно распределяется по всей его длине. Анкерный болт комплектуется фиксирующей гайкой и шайбой для закрепления на выступающем резьбовом конце различных материалов и оборудования
Размеры
| Диаметр d, мм | Длина L, мм | Мин. глубина сверления, мм | Диаметр отверстия, мм | Длина заклинивающего элемента h, мм | Диаметр головки D, мм |
| 6 | 65 | 60 | 6 | 45 | 9 |
| 8 | 85 | 80 | 8 | 60 | 11 |
| 10 | 100 | 95 | 10 | 70 | 13 |
| 10 | 120 | 115 | 10 | - | 13 |
| 10 | 150 | 145 | 10 | - | 13 |
| 12 | 110 | 105 | 12 | 75 | 15 |
| 12 | 120 | 115 | 12 | - | 15 |
| 16 | 120 | 115 | 16 | - | 19 |
| 16 | 150 | 145 | 16 | - | 19 |
| 16 | 200 | 195 | 16 | - | 19 |
| 16 | 250 | 245 | 16 | 150 | 19 |
| 16 | 260 | 255 | 16 | - | 19 |
| 16 | 235 | 230 | 16 | - | 19 |
| 20 | 120 | 115 | 20 | - | 23 |
| 20 | 150 | 145 | 20 | - | 23 |
| 20 | 200 | 195 | 20 | - | 23 |
| 22 | 200 | 195 | 22 | - | 25 |
| 22 | 250 | 245 | 22 | 150 | 25 |
| 24 | 300 | 295 | 24 | - | 27 |

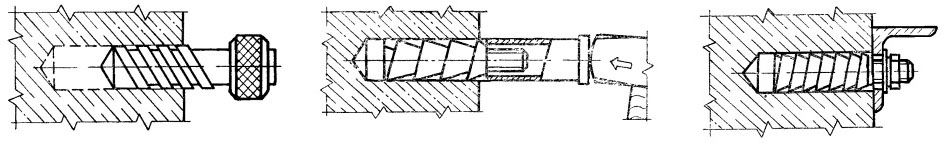

Установка
- БСР устанавливают в несущих конструкциях зданий и сооружений из бетона класса по прочности на сжатие не ниже В15 или марки М150.
- Для закрепления БСР в несущей конструкции сверлят отверстие глубиной, обеспечивающей выступление резьбового конца болта, достаточной для закрепления конструкции, и диаметром, превышающим не более чем на 2 мм диаметр заклинивающего элемента.
- БСР устанавливают в образованное отверстие головкой болта вперед. Перед установкой БСР следует убедиться, что ЗЭ широкой частью витков обращен в сторону головки болта.
- На стержень болта устанавливают инвентарную втулку. Постукиванием молотка по свободному торцу втулки осаживают ЗЭ до прекращения осадки. Затем втулку снимают со стержня болта.
- На выступающий резьбовой конец болта с помощью шайбы и гайки закрепляют детали строительных конструкций, трубопроводов, различного оборудования и др.
- Для обеспечения несущей способности БСР к гайке прикладывают крутящий момент затяжки, превышающий 20% расчетного.
ВАЖНО! Изготовление самораспорных болтов занимает 3-4 рабочих дня!
Характеристики
-
Тип анкераАнкер-болт
-
ГОСТ28778-90
-
Единицы измеренияшт
-
Назначение анкераБетон, Камень / Кирпич
-
МатериалСталь
* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара.
