Анкер-болт с Г-образным крюком LHP, WKRET-MET, желтый цинк
Распорный анкер LHP представляет из себя стальную втулку с распорным элементом в виде простого крюка с шайбой и гайкой. Крепление полностью изготовлено из стали, что даёт высокие прочностные и огнеупорные свойства, а цинковое покрытие (минимум 12 мкм) обеспечивает надёжную антикоррозионную защиту. LHP используется для подвешивания отделочных элементов и других элементов, для которых обязательное условие - это огнестойкость. Также применяется для анкеровки системных подпор для бетонных стен. Материалом основания является бетон - конструкционный, армированный и неармированный.
Назначение:
Крепление статически нагруженных элементов строительных конструкций в бетоне без трещин класса не ниже С20 / 25 (В25). Металлический анкер-болт костыль можно применять в таких проектах, как установка радиаторов в доме, крепление навесных шкафов, кронштейнов для телевизора, другого настенного оборудования и строительных лесов. Прямой крюк позволяет легко навешивать и снимать предметы.
Материал:
Анкерный болт LHP изготовлен из стали с механическими свойствами, соответствующими классу прочности 5.8, гальванически оцинкован с минимальной толщиной жёлтого цинкового покрытия 5 мкм.
Монтаж:
Рекомендуемый момент затяжки при установке: М6 – 12 Нм, М8 – 20 Нм, М8 – 30 Нм

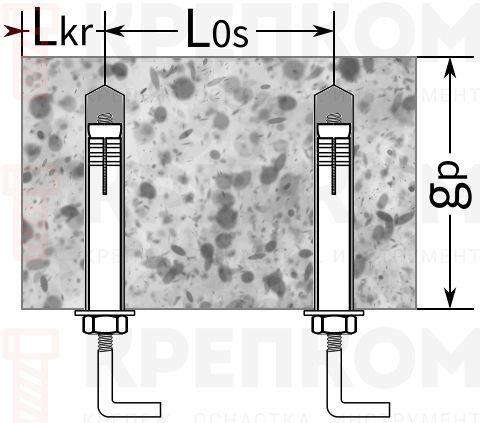

Техническая информация:
gp - минимальная толщина материала основы,
Lkr - минимальное расстояние от края поверхности основы,
L0s - минимальное расстояние между дюбелями с шурупом.
| Тип дюбеля | gp (мм) | Lkr (мм) | L0s (мм) |
|
LHP-10 |
90 | 120 | 210 |
|
LHP-12 |
97,5 | 130 | 227,5 |
|
LHP-14 |
105 | 140 | 245 |

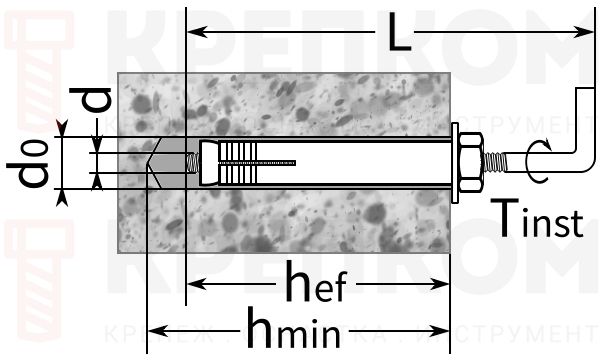

Размеры:
| Код |
Диаметр монтажного отверстия, d0 (мм) |
d x L, (мм) |
Минимальная глубина анкеровки, hef (мм) |
Минимальная глубина монтажного отверстия, hmin (мм) |
|
LHP-10 |
10 | 6х90 | 60 | 70 |
|
LHP-12 |
12 | 8х120 | 65 | 75 |
|
LHP-14 |
14 | 10х195 | 70 | 90 |
| Обозначение | Резьба | D | A | C | H | L |
| M6х40 | M6 | 10 | 40 | 30 | 18 | 60 |
| M6x60 | M6 | 10 | 60 | 30 | 18 | 80 |
| M6x80 | M6 | 10 | 80 | 30 | 18 | 100 |
| M6x100 | M6 | 10 | 100 | 30 | 18 | 120 |
| M8x60 | M8 | 12 | 60 | 30 | 25 | 85 |
| M8x80 | M8 | 12 | 80 | 30 | 25 | 105 |
| M8х95 | M8 | 12 | 95 | 30 | 25 | 120 |
| M8x100 | M8 | 12 | 100 | 30 | 25 | 125 |
| M10x80 | M10 | 14 | 80 | 40 | 28 | 115 |
| M10х90 | M10 | 14 | 90 | 40 | 28 | 125 |
| M10x100 | M10 | 14 | 100 | 40 | 28 | 135 |
| M10х115 | M10 | 14 | 115 | 40 | 28 | 150 |
| M10x120 | M10 | 14 | 120 | 40 | 28 | 155 |
D - диаметр стержня
A - длина без крюка
C - минимальная глубина анкеровки
H - высота крюка
L - общая длина
Прочностные характеристики:
| Тип дюбеля |
Рекомендуемая нагрузка на вырыв NRx, (кН) |
Расчетная прочность на нагрузку крепления силой под любым углом, N0 (кН) |
Расчетная прочность на нагрузку крепления крутящим моментом, M0 (кН) |
|
LHP-10 |
8,76 | 2,92 | 3,00 |
|
LHP-12 |
12,50 | 4,17 | 7,60 |
|
LHP-14 |
20,79 | 6,93 | 15,00 |
Характеристики
-
Бренд
-
Тип анкераС крюком и кольцом / Анкер-болт / Потолочный
-
Единицы измеренияшт
-
Назначение анкераБетон, Камень / Кирпич
-
МатериалОцинкованная сталь
