Анкер-болт с гайкой LSI, желтый цинк
Код товара: WN00037432
Внешний вид товара может отличаться от представленного на изображении
Ваш консультант Александр
7 (921) 090-38-10- Применяется для использования в бетоне класса не ниже С20/25 (марки М350), природном камне, полнотелых бетонных блоках и кирпиче.
- Подходит для предварительного и сквозного монтажа.
- Шпилька с резьбой и расширителем на конце из стали класса прочности 5.8.
- Втулка изготовлена методом штамповки из прочной листовой стали, закрученной в трубку.
- Простота и скорость монтажа — устанавливается стандартным гаечным ключом, не требует специального инструмента.
- Фиксация с низким напряжением позволяет устанавливать в кирпич без риска растрескивания.
- Рекомендуемая нагрузка на вырывание в бетоне: от 6,59 до 29,95 кН.
- Конструкция LSI (Long Sleeve Internally threaded) — увеличенная длина распорной втулки обеспечивает более равномерное распределение нагрузки и повышенную несущую способность.
- Жёлтое цинковое покрытие (Zn-Y) — в 2–3 раза выше коррозионная стойкость по сравнению с белым цинком; устойчиво к солёному туману и атмосферным осадкам.
- Подходит для эксплуатации как в помещениях, так и на открытом воздухе (при умеренной влажности).
Полезные материалы и статьи
Нагрузки на клиновые, втулочные и забивные анкера
Как вытащить анкерный болт из бетонной стены?
Установка анкеров в кирпичные стены
Коррозионная стойкость металлических анкеров
Химические анкера против механических: плюсы и минусы
Технология гальванизации с желтой пассивацией
Распорные анкерные болты для бетона
Код товара
Диаметр (мм)
Длина (мм)
Наличие
Цена
Фасовка
Количество
Код товара
Диаметр (мм)
Длина (мм)
Наличие
Цена
Фасовка
Количество
Анкер с гайкой LSI 24х360 мм, желтый цинк
Диаметр (мм)
24
Длина (мм)
360
Диаметр (мм)
24
24
Длина (мм)
360
360
Цена обновляется
1 шт
Анкер с гайкой LSI 24х250 мм, желтый цинк
Диаметр (мм)
24
Длина (мм)
250
Диаметр (мм)
24
24
Длина (мм)
250
250
Цена обновляется
1 шт
Анкер с гайкой LSI 20х260 мм, желтый цинк
Диаметр (мм)
20
Длина (мм)
260
Диаметр (мм)
20
20
Длина (мм)
260
260
Цена обновляется
1 шт
Анкер с гайкой LSI 20х215 мм, желтый цинк
Диаметр (мм)
20
Длина (мм)
215
Диаметр (мм)
20
20
Длина (мм)
215
215
Цена обновляется
1 шт
Анкер с гайкой LSI 20х170 мм, желтый цинк
Диаметр (мм)
20
Длина (мм)
170
Диаметр (мм)
20
20
Длина (мм)
170
170
Цена обновляется
1 шт
Анкер с гайкой LSI 20х160 мм, желтый цинк
Диаметр (мм)
20
Длина (мм)
160
Диаметр (мм)
20
20
Длина (мм)
160
160
221
руб.
1 шт
Анкер с гайкой LSI 20х130 мм, желтый цинк
Диаметр (мм)
20
Длина (мм)
130
Диаметр (мм)
20
20
Длина (мм)
130
130
Цена обновляется
1 шт
Анкер с гайкой LSI 20х110 мм, желтый цинк
Диаметр (мм)
20
Длина (мм)
110
Диаметр (мм)
20
20
Длина (мм)
110
110
4758
шт
95
руб.
1 шт
Анкер с гайкой LSI 16х400 мм, желтый цинк
Диаметр (мм)
16
Длина (мм)
400
Диаметр (мм)
16
16
Длина (мм)
400
400
Цена обновляется
1 шт
Анкер с гайкой LSI 16х160 мм, желтый цинк
Диаметр (мм)
16
Длина (мм)
160
Диаметр (мм)
16
16
Длина (мм)
160
160
Цена обновляется
1 шт
Анкер с гайкой LSI 16х140 мм, желтый цинк
Диаметр (мм)
16
Длина (мм)
140
Диаметр (мм)
16
16
Длина (мм)
140
140
Цена обновляется
1 шт
Анкер с гайкой LSI 16х130 мм, желтый цинк
Диаметр (мм)
16
Длина (мм)
130
Диаметр (мм)
16
16
Длина (мм)
130
130
14120
шт
59
руб.
1 шт
Анкер с гайкой LSI 16х120 мм, желтый цинк
Диаметр (мм)
16
Длина (мм)
120
Диаметр (мм)
16
16
Длина (мм)
120
120
Цена обновляется
1 шт
Анкер с гайкой LSI 14х110 мм, желтый цинк
Диаметр (мм)
14
Длина (мм)
110
Диаметр (мм)
14
14
Длина (мм)
110
110
Цена обновляется
1 шт
Анкер с гайкой LSI 12х160 мм, желтый цинк
Диаметр (мм)
12
Длина (мм)
160
Диаметр (мм)
12
12
Длина (мм)
160
160
Цена обновляется
1 шт
Анкер с гайкой LSI 12х125 мм, желтый цинк
Диаметр (мм)
12
Длина (мм)
125
Диаметр (мм)
12
12
Длина (мм)
125
125
250
шт
40
руб.
1 шт
Анкер с гайкой LSI 12х99 мм, желтый цинк
Диаметр (мм)
12
Длина (мм)
99
Диаметр (мм)
12
12
Длина (мм)
99
99
36032
шт
31
руб.
1 шт
Анкер с гайкой LSI 12х80 мм, желтый цинк
Диаметр (мм)
12
Длина (мм)
80
Диаметр (мм)
12
12
Длина (мм)
80
80
1
руб.
1 шт
Анкер с гайкой LSI 12х70 мм, желтый цинк
Диаметр (мм)
12
Длина (мм)
70
Диаметр (мм)
12
12
Длина (мм)
70
70
34
руб.
1 шт
Анкер с гайкой LSI 12х65 мм, желтый цинк
Диаметр (мм)
12
Длина (мм)
65
Диаметр (мм)
12
12
Длина (мм)
65
65
Цена обновляется
1 шт
Анкер с гайкой LSI 10х300 мм, желтый цинк
Диаметр (мм)
10
Длина (мм)
300
Диаметр (мм)
10
10
Длина (мм)
300
300
Цена обновляется
1 шт
Показать ещё
Анкер втулочный с гайкой LSI состоит из резьбового сердечника с расширительным конусом на конце, разжимной втулки с продольными разрезами на части своей длины и шестигранной гайки с фланцем. Стержень с конусообразным утолщением на конце из стали класса прочности 5.8 положительно влияет на нагрузочную способность метиза. При затягивании гайки конус втягивается во втулку, вызывая её радиальное расширение и надёжную фиксацию в отверстии за счёт сил трения и механического упора. Жёлтое цинковое покрытие (хроматированное) обеспечивает повышенную коррозионную стойкость по сравнению с обычным цинкованием.
Применение
Анкер-гайка распорный LSI рассчитан для анкерных креплений со средними нагрузками. Рекомендован для установки в полнотелый кирпич, железобетон и бетон без трещин класса прочности С20/25 ÷ С50/60 (марки не ниже М350), а также плотный натуральный камень. Он идеально подходит для крепления машин и оборудования, для фиксации статических нагруженных стальных конструкций, рам, перил, балюстрад, уголков, швеллеров.
Принцип работы
Анкер-втулка применяется для сквозного монтажа. Крепление выполняется путем затягивания фланцевой гайки с соответствующим крутящим моментом, который вызывает скольжение втулки по расширительному конусу, раздвигание разрезанной ее части и создание постоянного крепления.
Преимущества
- быстрый и простой монтаж путем забивания и затяжки;
- распор по большей части длины снижает внутренние напряжения в бетоне;
- невысокие требования к точности отверстий;
- хорошая стойкость к коррозии.
Сферы применения
- Строительство и монтаж металлоконструкций — крепление балок, колонн, ферм, опор.
- Энергетика и промышленность — установка оборудования, станков, шкафов управления.
- ЖКХ и инфраструктура — монтаж ограждений, перил, уличного освещения, дорожных знаков.
- Торговое и складское оборудование — установка стеллажей, паллетных систем, вывесок.
- Ремонт и реконструкция — усиление конструкций, крепление фасадных систем, вентфасадов.

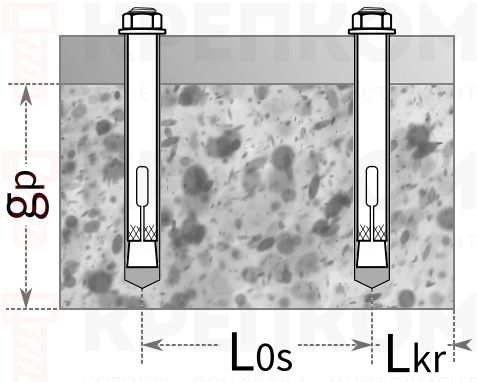

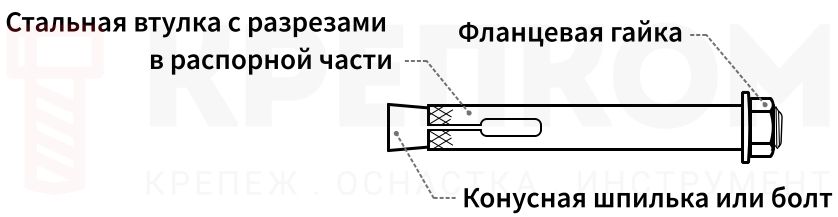

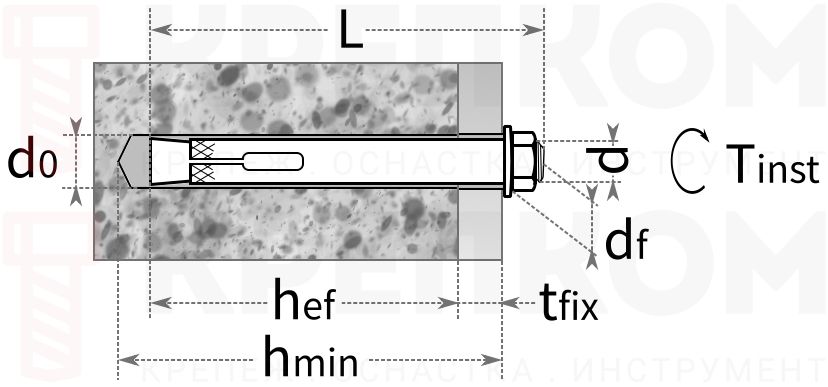

Конструкция и схема
Техническая информация
gp - минимальная толщина материала основы,
Lkr - минимальное расстояние от края поверхности основы,
L0s - минимальное расстояние между дюбелями с шурупом.
| Тип дюбеля | gp (мм) | Lkr (мм) | L0s (мм) |
|
LSI-6 |
52 | 70 | 122 |
|
LSI-10 |
60 | 80 | 140 |
|
LSI-12 |
75 | 100 | 175 |
|
LSI-16 |
90 | 120 | 210 |
|
LSI-20 |
105 | 140 | 245 |
Прочностные характеристики
| Тип дюбеля |
Рекомендуемая нагрузка на вырыв NRx, (кН) |
Расчетная прочность на нагрузку крепления силой под любым углом, N0 (кН) |
Расчетная прочность на нагрузку крепления крутящим моментом, M0 (кН) |
|
LSI-6 |
6,59 | 2,20 | 3,00 |
| LSI-10 | 10,19 | 3,40 | 7,60 |
|
LSI-12 |
16,87 | 5,62 | 15,00 |
|
LSI-16 |
22,75 | 7,58 | 26,00 |
|
LSI-20 |
29,95 | 9,98 | 69,00 |
Размеры
| Размер | Диаметр отверстия, d0 | Глубина сверления, hmin | Глубина анкеровки, hef | Момент затяжки, Tinst (N*m) | d x L | Толщина прикрепляемого материала, tfix | Размер ключа | Диаметр монтажного отверстия, df |
| 6,5x18 | 6,5 | 25 | 15 | 8 | М5 х 18 | 3 | 8 | 7 - 8 |
| 6,5x25 | 6,5 | 30 | 20 | 8 | М5 х 25 | 5 | 8 | 7 - 8 |
| 6,5x36 | 6,5 | 30 | 20 | 8 | М5 х 36 | 8 | 8 | 7 - 8 |
| 6,5х40 | 6,5 | 30 | 20 | 8 | М5х40 | - | 8 | 7 - 8 |
| 6,5x56 | 6,5 | 30 | 20 | 8 | М5 х 56 | 28 | 8 | 7 - 8 |
| 6,5х60 | 6,5 | 30 | 20 | 8 | М5х60 | 40 | 8 | 7 - 8 |
| 6,5x75 | 6,5 | 30 | 20 | 8 | М5 х 75 | 47 | 8 | 7 - 8 |
| 8х12 | 8 | 30 | 20 | 12 |
М6 х 12 |
- | 8 | 9 |
| 8x25 | 8 | 30 | 20 | 12 | М6 х 25 | 3 | 10 | 9 |
| 8x40 | 8 | 45 | 30 | 12 | М6 х 40 | 12 | 10 | 9 |
| 8x65 | 8 | 45 | 30 | 12 | М6 х 65 | 33 | 10 | 9 |
| 8x85 | 8 | 45 | 35 | 12 | М6 х 85 | 48 | 10 | 9 |
| 8x100 | 8 | 45 | 35 | 12 | М6 х 100 | 62 | 13 | 9 |
| 8x110 | 8 | 45 | 35 | 12 | М6 х 110 | 62 | 13 | 9 |
| 10x40 | 10 | 45 | 35 | 15 | М8 х 40 | 3 | 13 | 12 |
| 10x50 | 10 | 50 | 35 | 15 | М8 х 50 | 12 | 13 | 12 |
| 10x60 | 10 | 50 | 40 | 15 | М8 х 60 | 18 | 13 | 12 |
| 10x77 | 10 | 50 | 40 | 15 | М8 х 77 | 34 | 13 | 12 |
| 10x97 | 10 | 50 | 40 | 15 | М8 х 97 | 54 | 13 | 12 |
| 10x125 | 10 | 50 | 40 | 15 | М8 х 125 | 81 | 13 | 12 |
| 10x130 | 10 | 50 | 40 | 15 | М8 х 130 | 86 | 13 | 12 |
| 10x150 | 10 | 50 | 40 | 15 | М8 х 150 | 106 | 13 | 12 |
| 10х200 | 10 | 50 | 40 | 15 |
М8 х 200 |
- | 13 | 12 |
| 12x60 | 12 | 60 | 50 | 30 | М10 х 60 | 5 | 17 | 14 |
| 12x75 | 12 | 60 | 50 | 30 | М10 х 75 | 20 | 17 | 14 |
| 12x100 | 12 | 60 | 50 | 30 | М10 х М100 | 45 | 17 | 14 |
| 12x120 | 12 | 60 | 50 | 30 | М10 х 120 | 74 | 17 | 14 |
| 12x129 | 12 | 60 | 50 | 30 | М10 х 129 | 74 | 17 | 14 |
| 12х130 | 12 | 60 | 50 | 30 | М12х130 | 80 | 17 | 14 |
| 12x200 | 12 | 60 | 50 | 30 | М10 х 200 | 145 | 17 | 14 |
| 12х300 | 12 | 60 | 50 | 30 | М10х300 | 200 | 17 | 14 |
| 14x100 | 14 | 65 | 55 | 60 | М10 х 100 | 40 | 17 | 16 |
| 14x120 | 14 | 65 | 55 | 60 | М10 х 120 | 60 | 17 | 16 |
| 14x150 | 14 | 65 | 55 | 60 | М10 х 150 | 90 | 17 | 16 |
| 14x200 | 14 | 65 | 55 | 60 | М10 х 200 | 140 | 17 | 16 |
| 14x250 | 14 | 65 | 55 | 60 | М10 х 250 | 190 | 17 | 16 |
| 16x65 | 16 | 70 | 60 | 80 | М12 х 65 | 3 | 19 | 18 |
| 16x111 | 16 | 80 | 60 | 80 | М12 х 111 | 45 | 19 | 18 |
| 16x147 | 16 | 80 | 60 | 80 | М12 х 147 | 80 | 19 | 18 |
| 16х150 | 16 | 80 | 60 | 80 |
М12 х 150 |
105 | 19 | 18 |
| 16x180 | 16 | 80 | 65 | 80 | М12 х 180 | 110 | 19 | 18 |
| 16x200 | 16 | 80 | 65 | 80 | М12 х 200 | 130 | 19 | 18 |
| 16x220 | 16 | 80 | 65 | 80 | М12 х 220 | 150 | 19 | 18 |
| 16x250 | 16 | 80 | 65 | 80 | М12 х 250 | 180 | 19 | 18 |
| 16х300 | 16 | 80 | 65 | 80 |
М12 х 300 |
- | 19 | 18 |
| 16х360 | 16 | 80 | 65 | 80 |
М12 х 360 |
- | 19 | 18 |
| 20x75 | 20 | 90 | 70 | 120 | М16 х 75 | 3 | 22 | 22 |
| 20x107 | 20 | 90 | 70 | 120 | М16 х 107 | 30 | 22 | 22 |
| 20x120 | 20 | 90 | 70 | 120 | М16 х 120 | 80 | 22 | 22 |
| 20x150 | 20 | 90 | 70 | 120 | М16 х 150 | 75 | 22 | 22 |
| 20x180 | 20 | 90 | 70 | 120 | М16 х 180 | 100 | 22 | 22 |
| 20x200 | 20 | 90 | 75 | 120 | М16 х 200 | 120 | 22 | 22 |
| 20х250 | 20 | 90 | 75 | 120 |
М16 х 250 |
150 | 22 | 22 |
| 20x300 | 20 | 90 | 75 | 120 | М16 х 300 | 180 | 22 | 22 |
| 20х350 | 20 | 90 | 75 | 120 |
М16 х 350 |
250 | 22 | 22 |
| 20х400 | 20 | 90 | 75 | 120 |
М16 х 400 |
300 | 22 | 22 |
Монтаж
- Монтаж начинается с просверливания отверстия в присоединяемом изделии и материале основы.
- После этого следует тщательно отчистить отверстие от крошки и пыли.
- Затем крепление устанавливается в отверстие и затягивается.
Характеристики
-
Тип анкераС гайкой
-
Единицы измеренияшт
-
Назначение анкераБетон, Камень / Кирпич
-
МатериалЖелтый цинк
* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара.
Представленная информация не является публичной офертой
Товар из подборок
Д
Денис
18 Декабря 2023
18 Декабря 2023
Для мауэрлата самое оно!
Недостатки: Не выявил
Спасибо!
