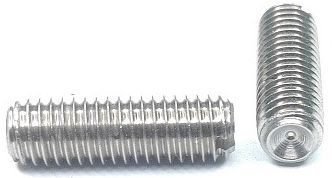

Винт установочный с засверленным концом DIN 438, нержавеющая сталь А2
Внешний вид товара может отличаться от представленного на изображении
Ваш консультант Анастасия
7 (921) 091-15-13- Применяется для фиксации взаимного расположения элементов и предотвращения смещения деталей относительно оси вала.
- Исполнение: с прямым шлицем (SL) и засверленным концом.
- Тип и размер резьбы: метрическая крупная от М4 до М8.
- Скрытый монтаж – отсутствие головки позволяет полностью скрыть крепеж в теле детали.
- Используется для соединений, не работающих на растяжение и не требующих высоких моментов затяжки.
- Подходит для наружного применения и в условиях высокой влажности.
- Нержавеющая сталь А2 обеспечивает отличные механические свойства и долговечность.
- Страна производитель: Россия.
4
10
0,7
руб.
6
16
1
8
10
1,25

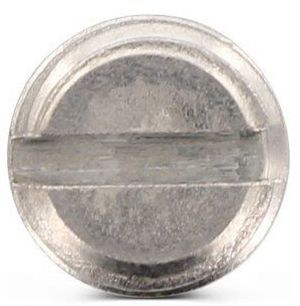

Винт установочный с прямым шлицем, внутренним конусом и полной резьбой DIN 438 применяется в соединениях, требующих надежной фиксации положения одного изделия относительно другого, например, элементов собираемой конструкции или деталей на вращающемся валу. На торце стержня имеется прямой шлиц для передачи крутящего момента, а на другом конце рассверлено конусообразное углубление под углом 120°. Засверленная форма торца обеспечивает самостопорение метиза в отверстии, за счет чего он не смещается, надежно удерживая зафиксированные детали. Данный вид крепежа широко востребован при сборке машин, станков, часовых механизмов, оптико-механических и измерительных приборов.
Материал
Изготовлен из нержавеющей стали A2, что гарантирует метизу высокую прочность и твердость поверхности. Данное сырье относится к классу аустенитных материалов и отличается немагнитностью, повышенным сопротивлением коррозии, гигиеничностью.
Установка
Предназначен для монтажа в предварительно просверленное отверстие с нарезанной метрической резьбой. Не имеет головки, поэтому может быть полностью утоплен в отверстии. Вкручивание в поверхность производится с помощью универсальной плоской отвертки (SL).
Аналоги:
-
DIN 438, нержавеющая сталь А2
- ISO 7436
- ГОСТ 1479-93
Размеры
.jpg "DIN 438 Винт установочный с прямым шлицем и засверленным концом")
| Диаметр резьбы, d | M3 |
M4 |
M5 |
М6 |
М8 |
М10 |
|
| Шаг резьбы | 0,5 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | |
| Диаметр внутреннего конуса, max dz | 1,4 | 2 | 2,5 | 3 | 5 | 6 | |
| Ширина шлица, n | 0,4 | 0,6 | 0,8 | 1 | 1,2 | 1,6 | |
| Глубина шлица винта, t | 0,8 | 1,12 | 1,28 | 1,6 | 2 | 2,4 | |
| Длина, l | мин. | 3 | 4 | 5 | 5 | 8 | 10 |
| макс. | 25 | 25 | 30 | 35 | 40 | 40 | |
Характеристики
-
Тип винтаУстановочный
-
DIN438
-
ГОСТ1479-93
-
ISO7436
-
Единицы измеренияшт
-
ШлицПрямой (SL)
-
Размер шага резьбыКрупный (обычный)
-
МатериалНержавеющая сталь А2
-
