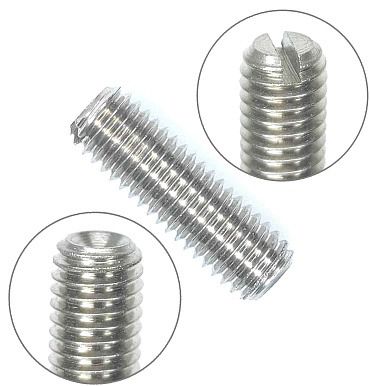

Винт установочный с засверленным концом М4х10 мм DIN 438, нержавеющая сталь А2

Другие размеры

Код товара: WN00303814

Внешний вид товара может отличаться от представленного на изображении

- +

Цена

40 / шт руб.

О товаре
Отзывы (0)

Винт установочный М4х10 с прямым шлицем, внутренним конусом и полной резьбой DIN 438 применяется в соединениях, требующих надежной фиксации положения одного изделия относительно другого, например, элементов собираемой конструкции или деталей на вращающемся валу. На торце стержня имеется прямой шлиц для передачи крутящего момента, а на другом конце рассверлено конусообразное углубление под углом 120°. Засверленная форма торца обеспечивает самостопорение метиза в отверстии, за счет чего он не смещается, надежно удерживая зафиксированные детали. Данный вид крепежа широко востребован при сборке машин, станков, часовых механизмов, оптико-механических и измерительных приборов.

Размеры

DIN 438 Винт установочный с прямым шлицем и засверленным концом - схема, чертеж

Диаметр резьбы, d	М4
Длина, l мм	10 мм
Шаг резьбы, мм	0,7
Диаметр внутреннего конуса, max dz	2 мм
Ширина шлица, n	0,6 мм
Глубина шлица винта, t	1,12 мм

Характеристики

Тип винта

Установочный
DIN

438
ГОСТ

1479-93
ISO

7436
Шаг резьбы (мм)

Метрический шаг резьбы - расстояние в миллиметрах между двумя идентичными точками, расположенными на одноименных боковых соседних витках профиля. Измеряется параллельно оси резьбы.

Может выпускаться крепеж с 3-мя типами шагов метрической резьбы - крупным (обычным), мелким и супермелким.

0,7
Единицы измерения

шт
Шлиц

Прямой (SL)
Размер шага резьбы

Крупный (обычный)
Артикул

438 4 10 А2
Материал

Нержавеющая сталь А2
Штрих код

* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара. Представленная информация не является публичной офертой
