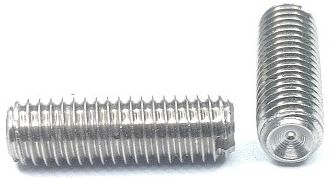

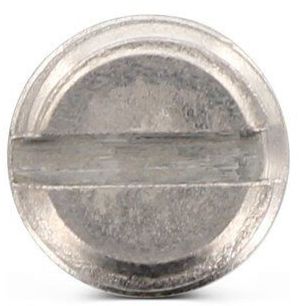

Винт установочный с засверленным концом М6х16 мм DIN 438, нержавеющая сталь А2

Другие размеры

Код товара: WN00245401

5 фото

Внешний вид товара может отличаться от представленного на изображении

- +

Цена обновляется

Ваш консультант Анастасия

7 (921) 091-15-13

Применяется для фиксации взаимного расположения элементов и предотвращения смещения деталей относительно оси вала.
Исполнение: с прямым шлицем (SL) и засверленным концом.
Тип и размер резьбы: метрическая крупная М6.
Скрытый монтаж – отсутствие головки позволяет полностью скрыть крепеж в теле детали.
Используется для соединений, не работающих на растяжение и не требующих высоких моментов затяжки.
Подходит для наружного применения и в условиях высокой влажности.
Нержавеющая сталь А2 обеспечивает отличные механические свойства и долговечность.
Страна производитель: Россия.

Подробнее

Полезные материалы и статьи

Описание стандарта DIN 438

Виды и назначение установочных винтов

Соответствие размера шлицевого винта и отвертки

О товаре
Отзывы (0)

Винт установочный М6х16 с прямым шлицем, внутренним конусом и полной резьбой DIN 438 применяется в соединениях, требующих надежной фиксации положения одного изделия относительно другого, например, элементов собираемой конструкции или деталей на вращающемся валу. На торце стержня имеется прямой шлиц для передачи крутящего момента, а на другом конце рассверлено конусообразное углубление под углом 120°. Засверленная форма торца обеспечивает самостопорение метиза в отверстии, за счет чего он не смещается, надежно удерживая зафиксированные детали. Данный вид крепежа широко востребован при сборке машин, станков, часовых механизмов, оптико-механических и измерительных приборов.

Размеры

DIN 438 Винт установочный с прямым шлицем и засверленным концом - схема, чертеж

Диаметр резьбы d	M6
Длина l, мм	16
Шаг резьбы, мм	1
Диаметр внутреннего конуса max d_z, мм	3
Ширина шлица n, мм	1
Глубина шлица винта t, мм	1,6

Характеристики

Тип винта

Установочный
DIN

438
ГОСТ

1479-93
ISO

7436
Шаг резьбы (мм)

Метрический шаг резьбы - расстояние в миллиметрах между двумя идентичными точками, расположенными на одноименных боковых соседних витках профиля. Измеряется параллельно оси резьбы.

Может выпускаться крепеж с 3-мя типами шагов метрической резьбы - крупным (обычным), мелким и супермелким.

1
Единицы измерения

шт
Шлиц

Прямой (SL)
Размер шага резьбы

Крупный (обычный)
Артикул

438 6 16 А2
Материал

Нержавеющая сталь А2
Штрих код
