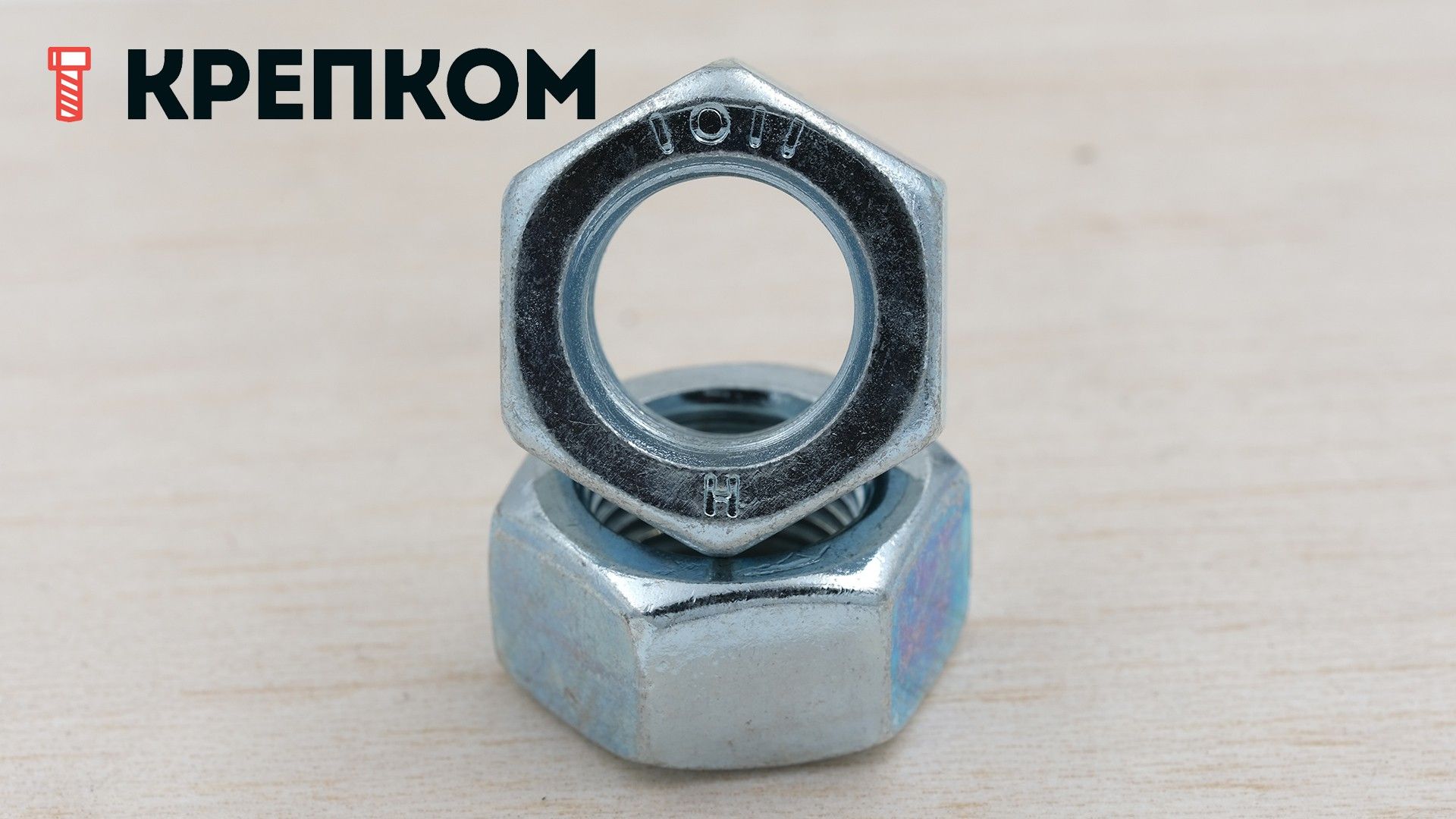

Гайка с мелкой резьбой DIN 934 (ГОСТ 5927), класс прочности 10, оцинкованная сталь
Ваш консультант Владимир
7 (929) 179-40-28- Высокопрочный крепеж для соединений с повышенными нагрузками на растяжение и срез.
- Класс прочности: 10 (наибольший класс сопрягаемой детали – 10.9).
- Форма: шестигранная со стандартными размерами «под ключ» для передачи крутящего момента.
- Высота: нормальная h ≈ 0,8 x d, где d – номинальный диаметр.
- Фаски с обеих сторон притупляют острые углы граней и обеспечивают круглую форму опорной поверхности.
- Мелкая резьба повышает устойчивость к отвинчиванию под действием сил вибрации и тряски.
- Класс точности: А (для М8 – М16), В (для М18 и выше).
- Оцинковка гальваническим способом продлевает срок службы в условиях кратковременного воздействия влаги.
- Широкий размерный ряд: от М8х1 до М100х4
Оцинкованная высокопрочная гайка с мелкой резьбой DIN 934 класса прочности 10 применяется для создания ответственных резьбовых соединений повышенной надежности в сочетании с метрическими болтами и шпильками, которые сопоставимы ей по прочностным характеристикам, то есть класса 10.9. При необходимости под них подкладываются плоские или гроверные шайбы высокой твердости.
Особенности:
- повышенный класс прочности
- устойчивость к самоотвинчиванию
- антикоррозийное цинковое покрытие
Прочная гайка DIN 934 с мелким шагом резьбы имеет классическую шестигранную форму с фасками на обоих торцах и размерами под стандартные рожковые ключи или торцевые головки. Резьба метрическая с полем допуска 6H. Частый шаг витков (от 1 до 4 мм в зависимости от диаметра) повышает сопротивляемость крепежного узла к ослаблению с течение времени или при воздействии вибрационных и знакопеременных нагрузок.
Шестигранная стальная гайка 10 кл. (высокопрочная, закаленная) получила необходимые механические свойства с помощью процессов закалки и отпуска. Ее коррозионная стойкость повышена путем нанесения гальванического цинкового покрытия, продлевающего срок ее службы в нормальных климатических условиях.
Применяется при возведении металлоконструкций, сборке двигателей, автомобилей, высокотехнологичного оборудования, подъемной, сельскохозяйственной, дорожной техники, станков, конвейеров и во фланцевых соединениях агрегатов.
Аналоги DIN 934:
- ISO 4032 (М1,6 - М64)
- ISO 4034 (М5 - М64)
- DIN 555 (М1 - М100)
- ISO 8673 мелкая резьба (М8х1 - М64х4)
- ГОСТ 5927-70 (М1 - М48)
- ГОСТ 5915-70 (М1,6 - М48)
- ГОСТ 10605-94 (М52 - М150)
- ГОСТ 15526-70 (М3 - М48)
Размеры:
| Резьба d | Размер под ключ s | Расстояние между гранями e min | Высота m max | ||
| M8х1 | - | - | 13 | 14,38 | 6,5 |
| M10х1 | М10х1,25 | - | 17 | 18,9 | 8 |
| M12х1,5 | М12х1,25 | - | 19 | 21,1 | 10 |
| M14х1,5 | - | - | 22 | 24,49 | 11 |
| M16х1,5 | - | - | 24 | 26,75 | 13 |
| M18х2 | М18х1,5 | - | 27 | 29,56 | 15 |
| M20х2 | М20х1,5 | - | 30 | 32,95 | 16 |
| M22х2 | М22х1,5 | - | 32 | 35,03 | 18 |
| M24х2 | - | - | 36 | 39,55 | 19 |
| M27х2 | М27х1,5 | - | 41 | 45,2 | 22 |
| M30х2 | - | - | 46 | 50,85 | 24 |
| M33х2 | - | - | 50 | 55,37 | 26 |
| M36х3 | - | - | 55 | 60,79 | 29 |
| М39х3 | - | - | 60 | 66,4 | 31 |
| M42х3 | - | - | 65 | 71,3 | 34 |
| M48х3 | М48х2 | М48х1,5 | 75 | 82,6 | 38 |
| M56х4 | - | - | 85 | 93,56 | 45 |
| M64х4 | - | - | 95 | 104,86 | 51 |
| M72х4 | - | - | 105 | 116,16 | 58 |
| M80х4 | - | - | 115 | 127,46 | 64 |
| M90х4 | - | - | 130 | 144,08 | 72 |
| M100х4 | - | - | 145 | 161,02 | 80 |
Характеристики
-
Тип гайкиС мелким шагом
-
DIN934
-
ГОСТ5915-70, 5927-70, 10605-94, 15526-70
-
ISO4032, 8673
-
Единицы измеренияшт
-
Класс прочности10
-
МатериалОцинкованная сталь
-
Название на упаковке (ориг. название)Hexagon Nuts DIN 934, fine thread
