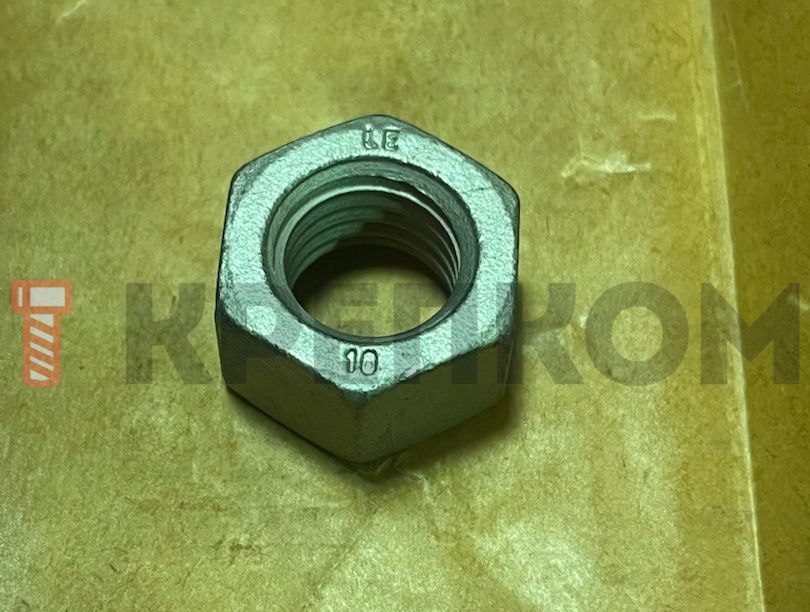

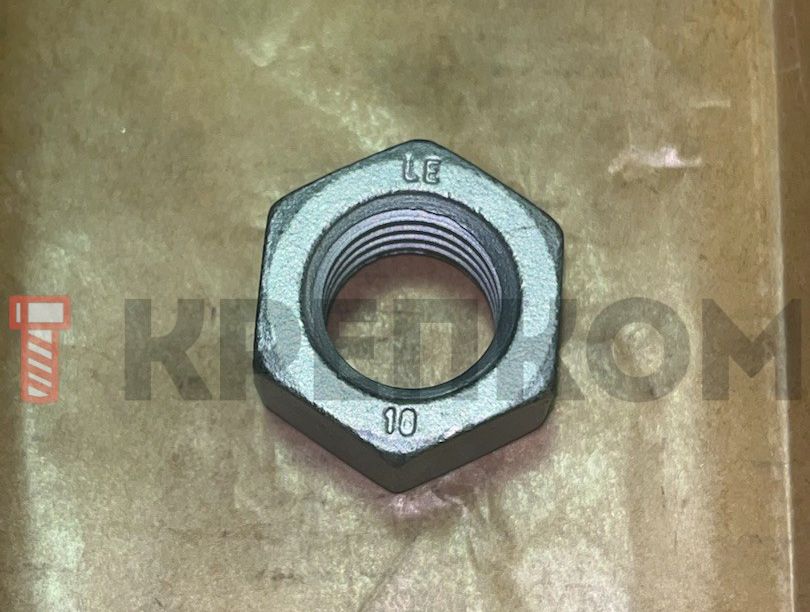

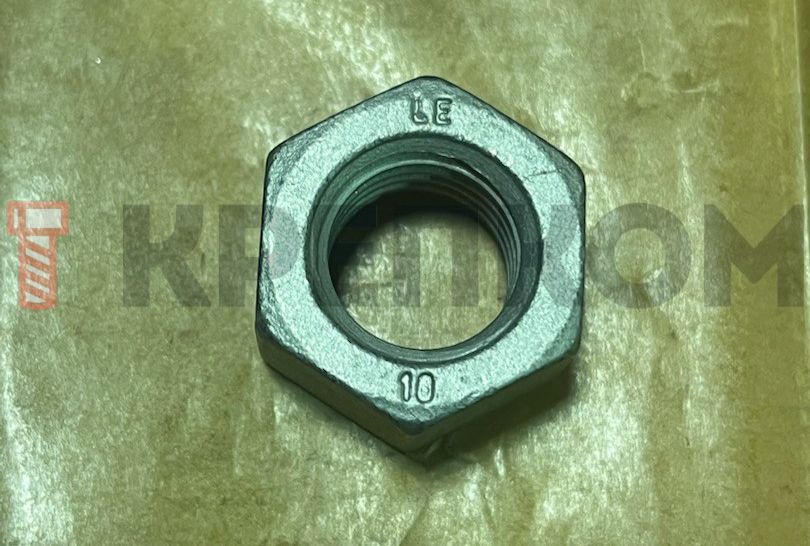

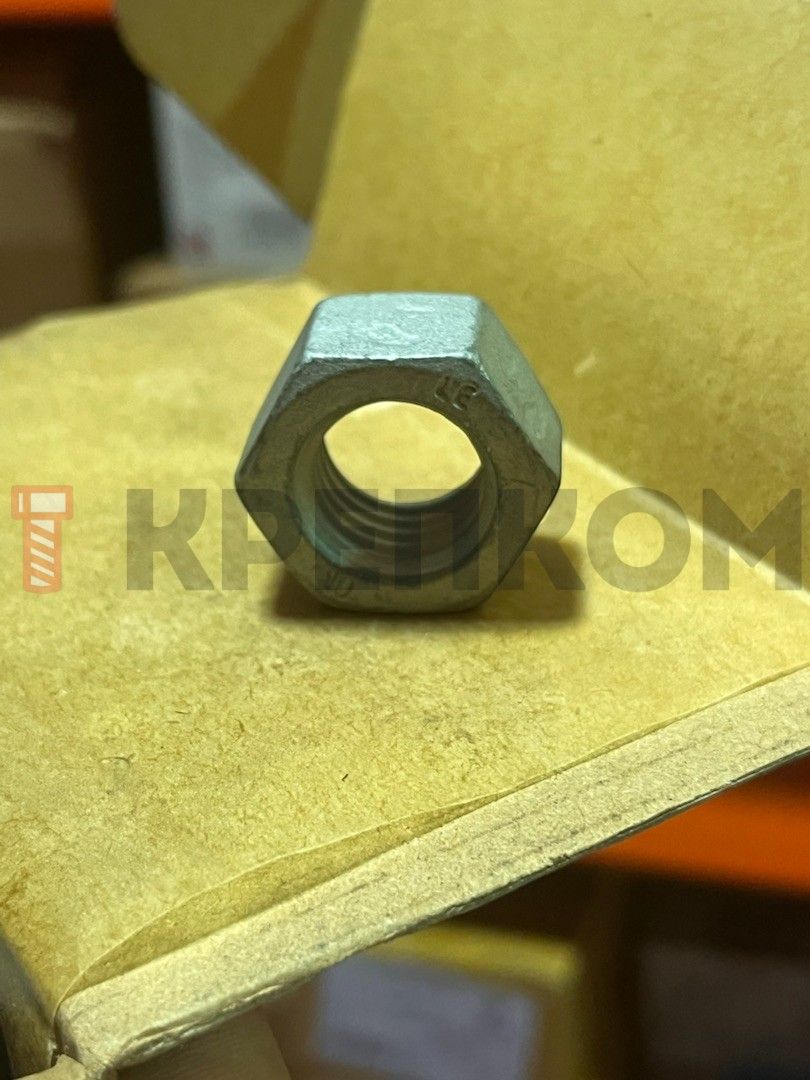

Гайка шестигранная DIN 934 (ISO 4032), класс прочности 10, цинк-ламельное покрытие flZnncL/480h
Внешний вид товара может отличаться от представленного на изображении
Ваш консультант Владимир
7 (931) 348-45-86- Высокопрочный крепеж для использования в точках крепления, подверженных высоким нагрузкам на растяжение и срез.
- Соответствует DIN 934 (шестигранная форма, нормальная высота 0,8d, фаски с обеих сторон, стандартные размеры «под ключ»).
- Резьба метрическая, крупного шага, поле допуска 6H.
- Класс точности: высокий – А (для М2 – М16), средний – В (для М18 и выше).
- Класс прочности: 10, согласно DIN 267 часть 4.
- Соединение образует с болтами, винтами, шпильками, осями, валами прочностью 10.9 (предельное напряжение 1000 Н/мм²).
- Цинк-ламельная оцинковка препятствует развитию коррозии на открытом воздухе в течение не одного десятка лет и позволяет избежать водородного охрупчивания метизов.
- Номинальный диаметр: от М6 до М30
М6
1
5
10
руб.
М8
1,25
6,5
13
руб.
М10
1,5
8
17
руб.
М12
1,75
10
19
руб.
М16
2
13
24
руб.
М18
2,5
15
27
руб.
М20
2,5
16
30
руб.
М24
3
19
36
руб.
М30
3,5
24
46
руб.
Шестигранная гайка высокопрочная ISO 4032 (DIN 934) класса прочности 10 с цинк-ламельным покрытием предназначена для создания высоконагруженных болтовых соединений при сборке ответственных механических узлов и металлических конструкций. Чаще всего используется для затяжки болтов с шестигранной головкой сопрягаемого диаметра и шага резьбы, оцинкованных по данной технологии.
Оцинкованная крепежная гайка ISO 4032 изготовлена из среднеуглеродистой закаленной стали и защищена от коррозии покрытием цинк-ламель. Повышенные прочностные характеристики и поверхностная твердость стали обеспечивает стойкость к истиранию резьбы, высоким напряжениям, усталостному и хрупкому разрушению.
Она имеет стандартные размеры «под ключ», номинальную высоту 0,8d и крупную метрическую резьбу с эффективной длиной не менее 0,6d (d-наружный диаметр внутренней гаечной резьбы). Внешний шестигранник позволяет прикладывать максимально допустимый для соединения момент затяжки. Ее устанавливают при помощи гаечного ключа или торцевой головки, а для затягивания до определенного крутящего момента, используют динамометрический ключ.
Особенности:
Высокопрочная гайка DIN 934, оцинкованная по технологии нанесения цинковых ламелей с интегрированной смазкой, демонстрирует стойкость к коррозии в соляном тумане не менее 480 часов, а это в 5 раз выше, чем у гальванически оцинкованных аналогов и сопоставимо с горячеоцинкованными. Цинк-ламель не содержит хромата (fIZnncL), обеспечивает высокую барьерную и электрохимическую (катодную) защиту. Защитный слой значительно тоньше, чем у горячего цинка, при этом способен защитить сталь от ржавления на 3-4 десятилетия.
Примечание: класс прочности гайки всегда должен соответствовать или быть выше, прочности ответной детали, т.е. болты 10.9 сочетаются с гайками класса 10 или выше, но никогда не меньше.
Чтобы посмотреть весь ассортимент крепежных изделий, оцинкованных по технологии цинк-ламель, перейдите по ссылке.
Аналоги DIN 934:
- ISO 4032 (М1,6 - М64)
- ISO 4034 (М5 - М64)
- ISO 8673 мелкая резьба (М8х1 - М64х4)
- DIN 555 (М1 - М100)
- ГОСТ 5927-70 (М1 - М48)
- ГОСТ 5915-70 (М1,6 - М48)
- ГОСТ 10605-94 (М52 - М150)
- ГОСТ 15526-70 (М3 - М48)
Размеры:
| Резьба, d | Размер под ключ, s | Расстояние между гранями, e (min) | Высота (max) |
| M6 | 10 | 11,05 | 5 |
| M8 | 13 | 14,38 | 6,5 |
| M10 | 17 | 18,9 | 8 |
| M12 | 19 | 21,1 | 10 |
| M16 | 24 | 26,75 | 13 |
| M18 | 27 | 29,56 | 15 |
| M20 | 30 | 32,95 | 16 |
| M24 | 36 | 39,55 | 19 |
| M30 | 46 | 50,85 | 24 |
Характеристики
-
Тип гайкиШестигранная (обычная)
-
DIN934
-
ГОСТ5915-70, 5927-70, 10605-94, 15526-70
-
ISO4032
-
Единицы измеренияшт
-
Класс прочности10
-
МатериалСталь с цинк-ламельным покрытием
-
Название на упаковке (ориг. название)Hexagon Nuts DIN 934
