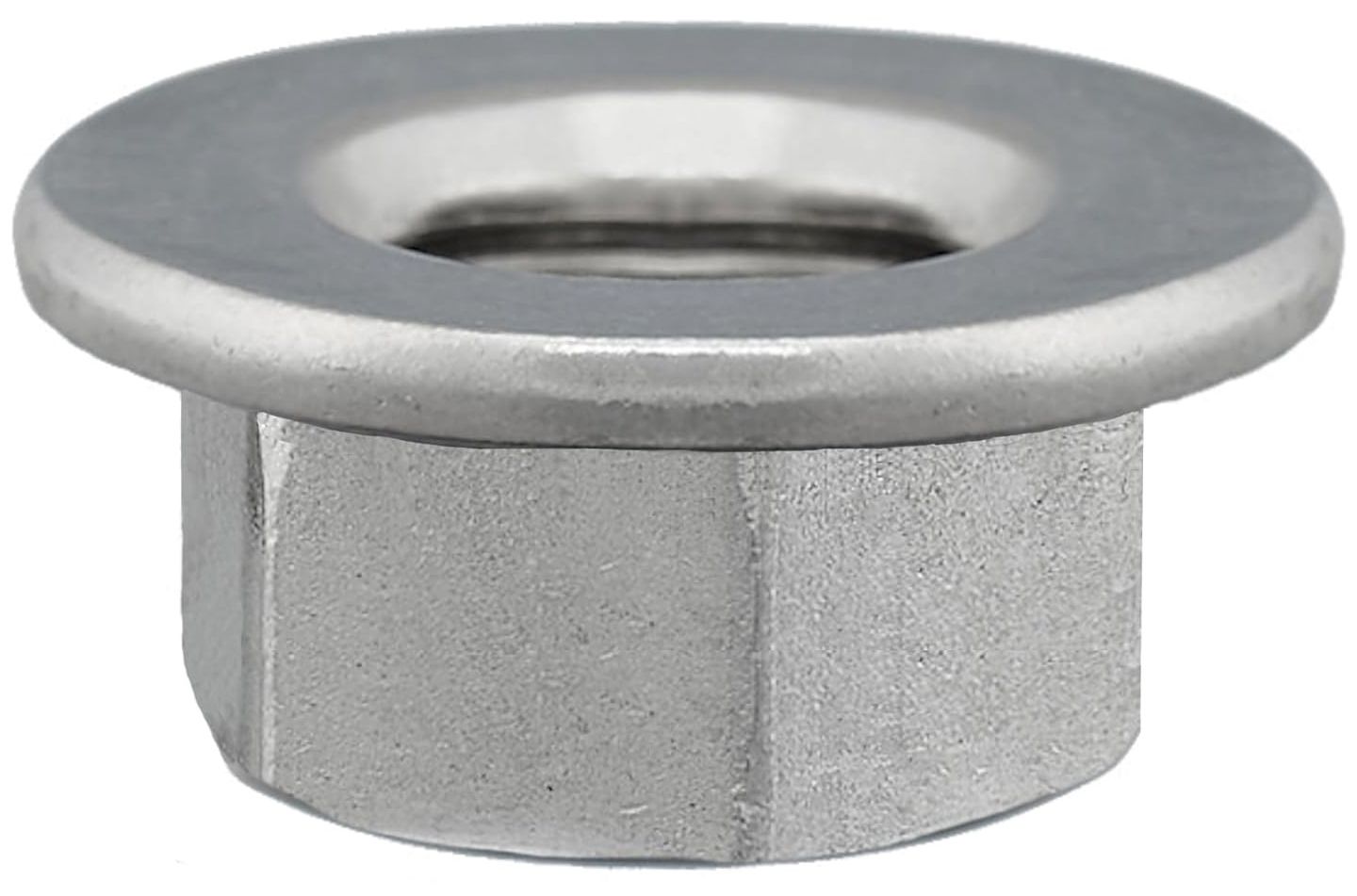

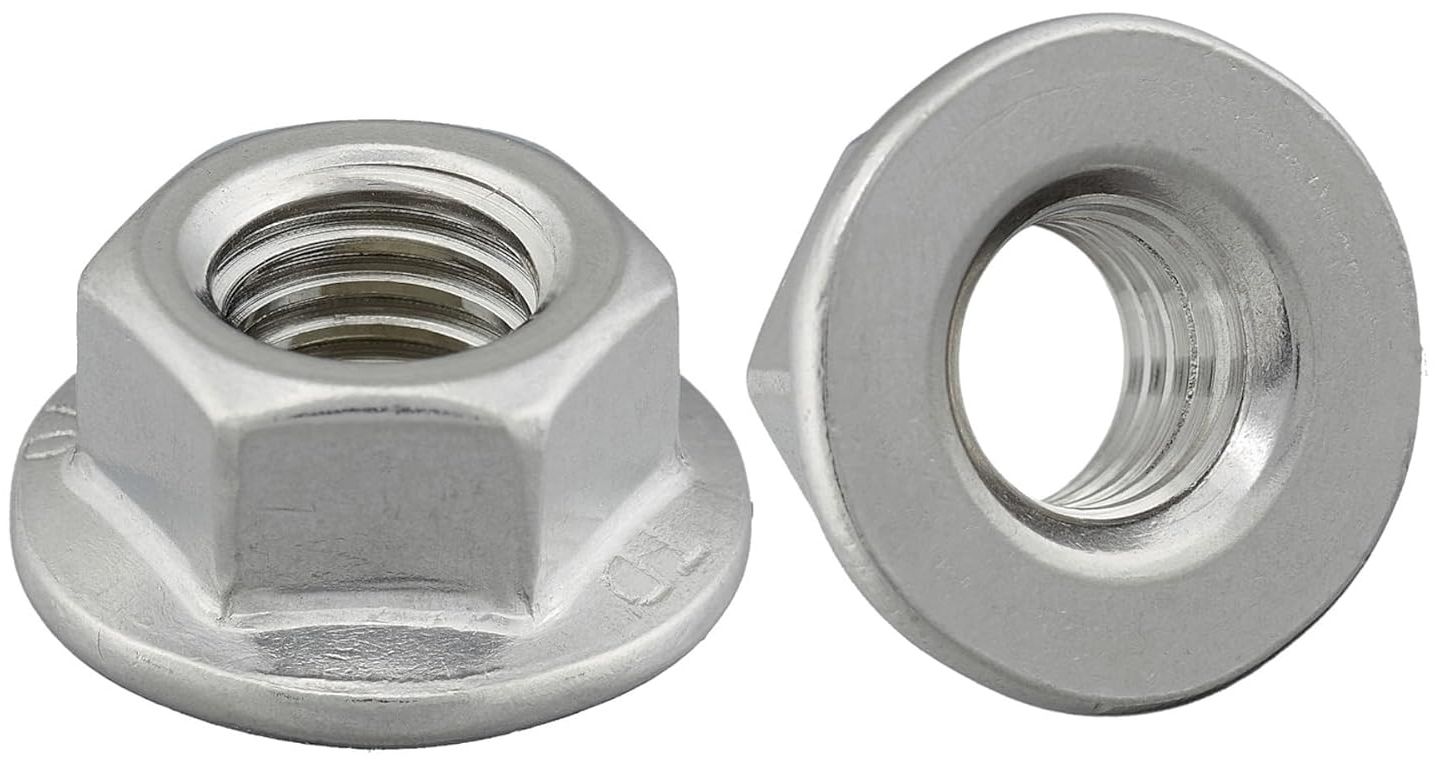

Гайка с фланцем и насечкой DIN 6923, нержавеющая сталь А4 (9345)
Код товара: WN00072865
Внешний вид товара может отличаться от представленного на изображении
Ваш консультант Анастасия
7 (921) 091-15-13- Поставляется в двух вариантах - с гладкой прижимной поверхностью и с насечками (уточняйте у менеджера).
- Шестигранная гайка и стопорная шайба совмещены в одной крепежной детали
- Используется с обычными или фланцевыми болтами, шпильками из нержавейки
- Фланец снижает давление на прикрепляемую деталь
- Насечки предотвращают ослабление соединения при вибрационных нагрузках.
- Номинальный диаметр крупной метрической резьбы от М3 до М20
- Класс точности А (высокий), поле допуска 6H
- Нержавеющая сталь А4 проявляет стойкость к коррозии в соленой воде, кислотных и хлорсодержащих средах, не токсична, немагнитна
- Не меняет своих свойств при нагревании до +450°С и охлаждении до -60°С
- Рекомендуется использовать в комплекте с болтом с прессшайбой DIN 6921
Код товара
Диаметр резьбы
Шаг резьбы (мм)
Высота гайки (мм)
Размер под ключ (мм)
Наличие
Цена
Фасовка
Количество
Код товара
Диаметр резьбы
Шаг резьбы (мм)
Высота гайки (мм)
Размер под ключ (мм)
Наличие
Цена
Фасовка
Количество
Гайка с фланцем и насечкой М3 DIN 6923 (9345), нержавеющая сталь А4
Диаметр резьбы
М3
Шаг резьбы (мм)
0,5
Высота гайки (мм)
4
Размер под ключ (мм)
6
Диаметр резьбы
М3
М3
Шаг резьбы (мм)
0,5
0,5
Высота гайки (мм)
4
4
Размер под ключ (мм)
6
6
100
шт
6
руб.
1 шт
Гайка с фланцем и насечкой М4 DIN 6923 (9345), нержавеющая сталь А4
Диаметр резьбы
М4
Шаг резьбы (мм)
0,7
Высота гайки (мм)
4,65
Размер под ключ (мм)
7
Диаметр резьбы
М4
М4
Шаг резьбы (мм)
0,7
0,7
Высота гайки (мм)
4,65
4,65
Размер под ключ (мм)
7
7
14334
шт
12
руб.
1 шт
Гайка с фланцем и насечкой М5 DIN 6923 (9345), нержавеющая сталь А4
Диаметр резьбы
М5
Шаг резьбы (мм)
0,8
Высота гайки (мм)
5
Размер под ключ (мм)
8
Диаметр резьбы
М5
М5
Шаг резьбы (мм)
0,8
0,8
Высота гайки (мм)
5
5
Размер под ключ (мм)
8
8
83067
шт
20
руб.
1 шт
Гайка с фланцем и насечкой М6 DIN 6923 (9345), нержавеющая сталь А4
Диаметр резьбы
М6
Шаг резьбы (мм)
1
Высота гайки (мм)
6
Размер под ключ (мм)
10
Диаметр резьбы
М6
М6
Шаг резьбы (мм)
1
1
Высота гайки (мм)
6
6
Размер под ключ (мм)
10
10
1685726
шт
15
руб.
1 шт
Гайка с фланцем и насечкой М8 DIN 6923 (9345), нержавеющая сталь А4
Диаметр резьбы
М8
Шаг резьбы (мм)
1,25
Высота гайки (мм)
8
Размер под ключ (мм)
13
Диаметр резьбы
М8
М8
Шаг резьбы (мм)
1,25
1,25
Высота гайки (мм)
8
8
Размер под ключ (мм)
13
13
18885
шт
28
руб.
1 шт
Гайка с фланцем и насечкой М10 DIN 6923 (9345), нержавеющая сталь А4
Диаметр резьбы
М10
Шаг резьбы (мм)
1,5
Высота гайки (мм)
10
Размер под ключ (мм)
15
Диаметр резьбы
М10
М10
Шаг резьбы (мм)
1,5
1,5
Высота гайки (мм)
10
10
Размер под ключ (мм)
15
15
1
шт
48
руб.
1 шт
Гайка с фланцем и насечкой М12 DIN 6923 (9345), нержавеющая сталь А4
Диаметр резьбы
М12
Шаг резьбы (мм)
1,75
Высота гайки (мм)
12
Размер под ключ (мм)
18
Диаметр резьбы
М12
М12
Шаг резьбы (мм)
1,75
1,75
Высота гайки (мм)
12
12
Размер под ключ (мм)
18
18
1
шт
84
руб.
1 шт
Гайка с фланцем и насечкой М14 DIN 6923 (9345), нержавеющая сталь А4
Диаметр резьбы
М14
Шаг резьбы (мм)
2
Высота гайки (мм)
14
Размер под ключ (мм)
21
Диаметр резьбы
М14
М14
Шаг резьбы (мм)
2
2
Высота гайки (мм)
14
14
Размер под ключ (мм)
21
21
Цена обновляется
1 шт
Гайка с фланцем и насечкой М16 DIN 6923 (9345), нержавеющая сталь А4
Диаметр резьбы
М16
Шаг резьбы (мм)
2
Высота гайки (мм)
16
Размер под ключ (мм)
24
Диаметр резьбы
М16
М16
Шаг резьбы (мм)
2
2
Высота гайки (мм)
16
16
Размер под ключ (мм)
24
24
382
шт
343
руб.
1 шт
Гайка с фланцем и насечкой М20 DIN 6923 (9345), нержавеющая сталь А4
Диаметр резьбы
М20
Шаг резьбы (мм)
2,5
Высота гайки (мм)
20
Размер под ключ (мм)
30
Диаметр резьбы
М20
М20
Шаг резьбы (мм)
2,5
2,5
Высота гайки (мм)
20
20
Размер под ключ (мм)
30
30
Цена обновляется
1 шт
Гайка с фланцем нержавеющая DIN 6923 (9345) – разновидность самоконтрящегося крепежного элемента, который призван снизить риск ослабления и самоокручивания резьбового соединения под действием сил вибрации. При затягивании крепежа рельефные насечки на бортике обеспечивают стопорящий эффект. Благодаря увеличенной поверхности прижима нет необходимости в стандартной шайбе.
Свойства
Гайка фланцевая с насечками из кислотостойкой стали А4 имеет неограниченный ресурс работы под открытым небом, в условиях вредных химических производств, при непосредственном контакте с соленой и хлорированной водой. Изделие обладает высокой прочностью (класс А2-70), которая сохраняется при высокотемпературном нагреве и охлаждении до критически низких температур.
Применение
Стопорная гайка с зубчатой насечкой используется при сборке узлов в автомобилях, конвейерных линиях, производстве лодок, медицинского оборудования, тренажеров, агрегатов для обработки пищевых продуктов и для различных бытовых применений.
Аналоги DIN 6923:
- EN 1661 (М5 - М20)
- EN 14218 (М8 - М20), мелкий шаг
- ISO 10663 (М6 - М20)
- ГОСТ Р 50592-93 (М5 - М20)
- ГОСТ Р ИСО 4161-2013 (М5 - М20)
Размеры
| Резьба, d | М3 | М4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M20 | |
| Шаг резьбы, P | 0,5 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | |
| Размер, c | min. | - | 0,9 | 1 | 1,1 | 1,2 | 1,5 | 1,8 | 2,1 | 2,4 | 3 |
| Размер, da | min. | - | 5 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 20 |
| max. | - | 5,1 | 5,75 | 6,75 | 8,75 | 10,8 | 13 | 15,1 | 17,3 | 21,6 | |
| Размер, dc | max. | 9,5 | 10 | 11,8 | 14,2 | 17,9 | 21,8 | 26 | 29,9 | 34,5 | 42,8 |
| Размер, dw | min. | - | - | 9,8 | 12,2 | 15,8 | 19,6 | 23,8 | 27,6 | 31,9 | 39,9 |
| Расстояние между гранями, e | min. | - | 7,66 | 8,79 | 11,05 | 14,38 | 16,64 | 20,03 | 23,36 | 26,75 | 32,95 |
| Высота гайки, m | max. | 4 | 4,5 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 20 |
| min. | - | 4,65 | 4,7 | 5,7 | 7,6 | 9,6 | 11,6 | 13,3 | 15,3 | 18,9 | |
| Размер, m´ | min. | - | - | 2,2 | 3,1 | 4,5 | 5,5 | 6,7 | 7,8 | 9 | 11,1 |
| Размер гайки под ключ, s | nominal=max. | 6 | 7 | 8 | 10 | 13 | 15 | 18 | 21 | 24 | 30 |
| min. | - | - | 7,78 | 9,78 | 12,73 | 14,73 | 17,73 | 20,67 | 23,67 | 29,67 | |
| Радиус, r | max. | - | - | 0,3 | 0,36 | 0,48 | 0,6 | 0,72 | 0,88 | 0,96 | 1,2 |
все размеры указаны в мм
Характеристики
-
Бренд
-
Тип гайкиС фланцем
-
DIN6923
-
ISO4161
-
Единицы измеренияшт
-
Размер шага резьбыКрупный (обычный)
-
МатериалНержавеющая сталь А4
-
Название на упаковке (ориг. название)Hexagon flange nuts
* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара.
