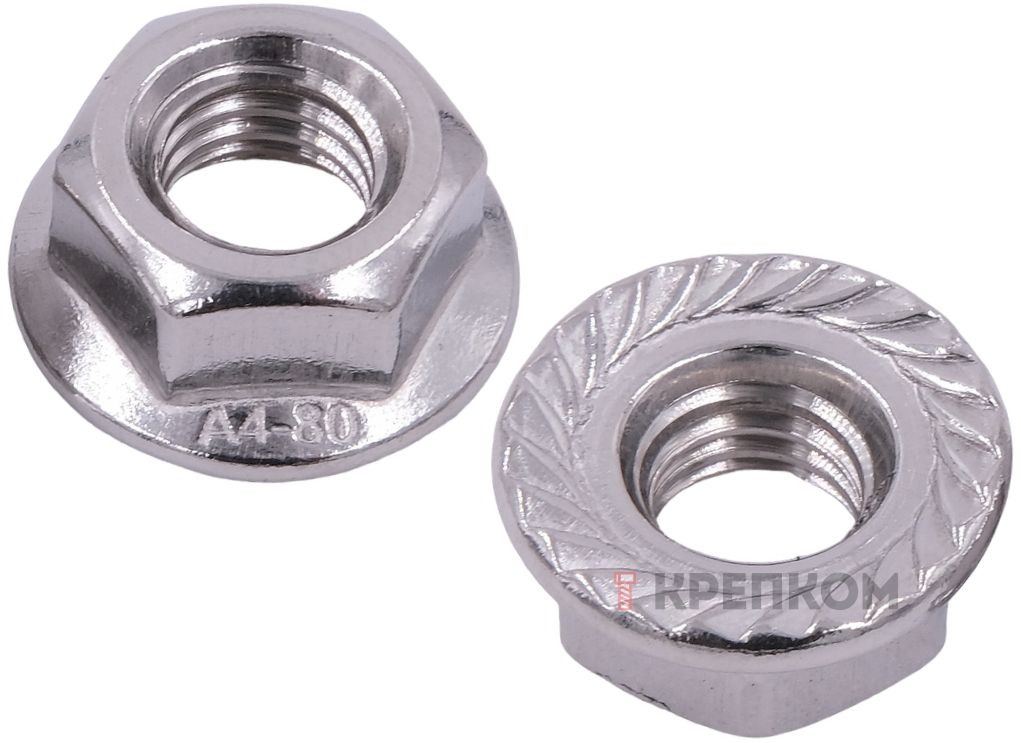

Гайка с фланцем и насечкой М10 DIN 6923 (9345), нержавеющая сталь А4

Другие размеры

Код товара: WN00072870

- +

Цена

48 руб.

Ваш консультант Анастасия

8 (921) 091-15-13

О товаре
Отзывы (0)

Гайка с фланцем М10 DIN 6923 (9345) из нержавеющей стали А4 имеет дополнительный фланцевой элемент, который избавляет от необходимости использовать дополнительные шайбы или гроверы. Насечки предотвращают ослабление соединения при вибрационных нагрузках. Фланец снижает давление на прикрепляемую деталь и позволяет использовать гайку без шайбы.

Размеры

Гайка с фланцем и насечкой DIN 6923 - чертеж

Номинальный диаметр резьбы, d		М10
Шаг резьбы		1,5 мм
Размер c		1,5 мм
Размер da	min	10 мм
	max	10,8 мм
Диаметр фланца, dc		21,8 мм
Размер dw		19,6 мм
Расстояние между гранями, e		16,64 мм
Высота гайки, m	max	10 мм
	min	9,6 мм
Размер m´		5,5 мм
Размер под ключ, S	max	15 мм
	min	14,73 мм
Радиус, r		0,6 мм

Характеристики

Бренд

WASI
Тип гайки

С фланцем
DIN

6923
ISO

4161
Шаг резьбы (мм)

Метрический шаг резьбы - расстояние в миллиметрах между двумя идентичными точками, расположенными на одноименных боковых соседних витках профиля. Измеряется параллельно оси резьбы.

Может выпускаться крепеж с 3-мя типами шагов метрической резьбы - крупным (обычным), мелким и супермелким.

1,5
Единицы измерения

шт
Вес (гр)

11,5
Размер шага резьбы

Крупный (обычный)
Артикул

6923 10 A4
Материал

Нержавеющая сталь А4
Название на упаковке (ориг. название)

Hexagon flange nuts
Штрих код

4043952503072

* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара. Представленная информация не является публичной офертой
