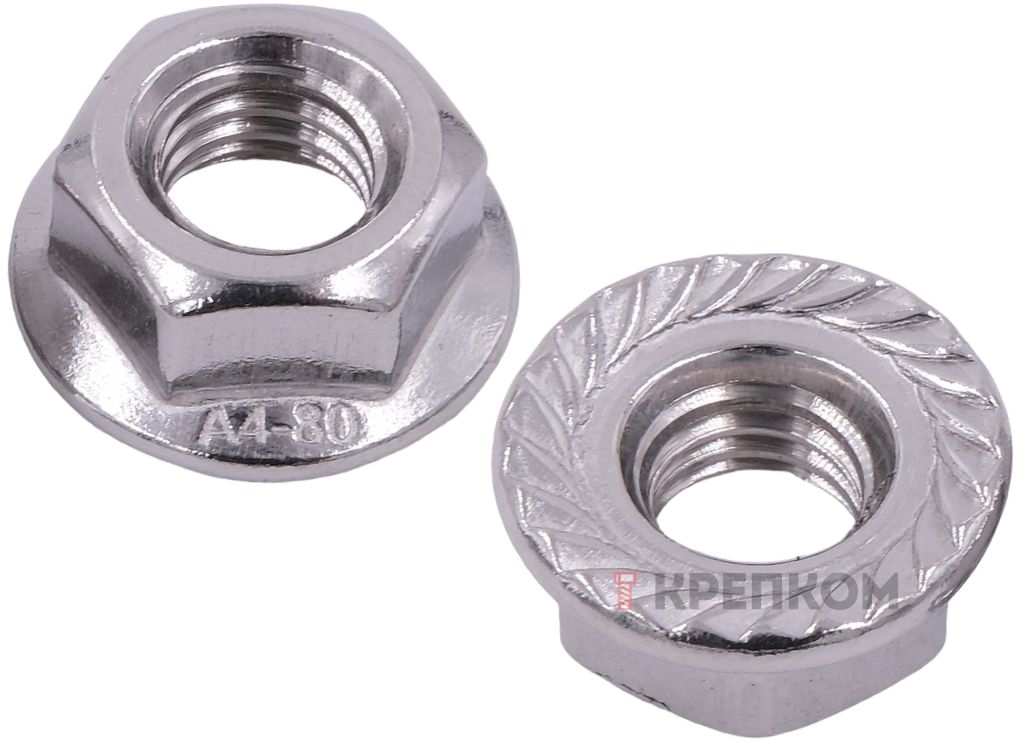

Гайка с фланцем М6 DIN 6923 (9345) из нержавеющей стали А4 имеет дополнительный фланцевой элемент, который избавляет от необходимости использовать дополнительные шайбы или гроверы. Насечки предотвращают ослабление соединения при вибрационных нагрузках. Фланец снижает давление на прикрепляемую деталь и позволяет использовать гайку без шайбы.

Размеры

Гайка с фланцем и насечкой DIN 6923 - чертеж

Номинальный диаметр резьбы, d		М6
Шаг резьбы		1 мм
Размер c		1,1 мм
Размер da	min	6 мм
	max	6,75 мм
Диаметр фланца, dc		14,2 мм
Размер dw		12,2 мм
Расстояние между гранями, e		11,05 мм
Высота гайки, m	max	6 мм
	min	5,7 мм
Размер m´		3,1 мм
Размер под ключ, S	max	10 мм
	min	9,78 мм
Радиус, r		0,36 мм

Характеристики

Бренд

WASI
Тип гайки

С фланцем
DIN

6923
ISO

4161
Шаг резьбы (мм)

Метрический шаг резьбы - расстояние в миллиметрах между двумя идентичными точками, расположенными на одноименных боковых соседних витках профиля. Измеряется параллельно оси резьбы.

Может выпускаться крепеж с 3-мя типами шагов метрической резьбы - крупным (обычным), мелким и супермелким.

1
Единицы измерения

шт
Вес (гр)

3,4
Размер шага резьбы

Крупный (обычный)
Артикул

6923 6 A4
Материал

Нержавеющая сталь А4
Название на упаковке (ориг. название)

Hexagon flange nuts
Штрих код
