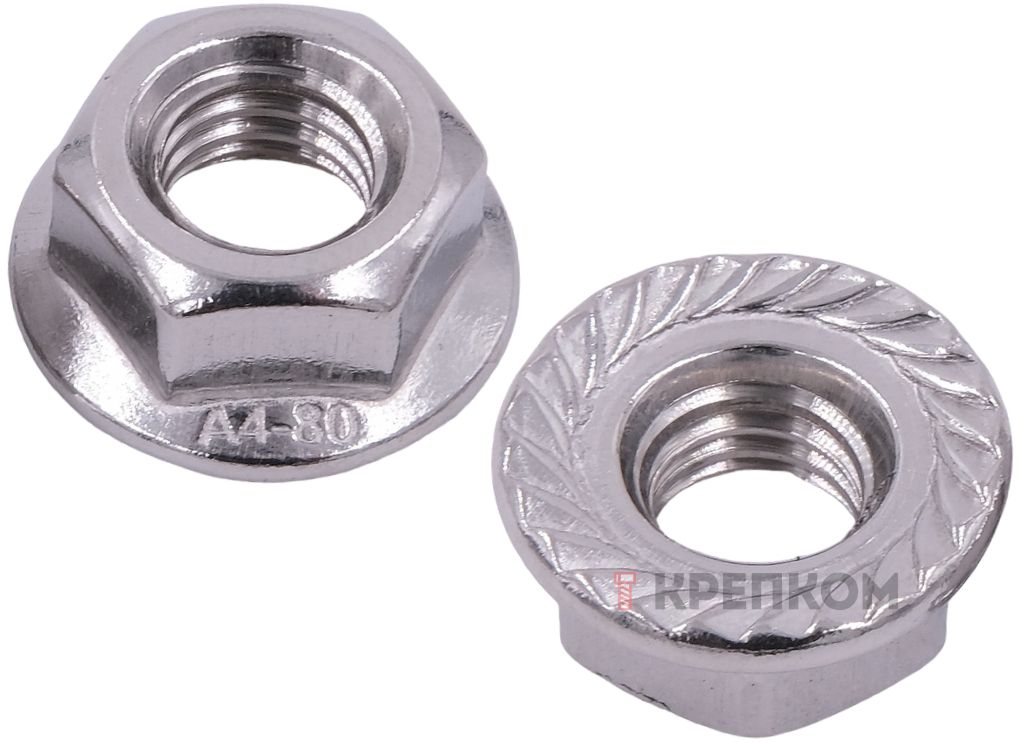

Гайка с фланцем и насечкой М16 DIN 6923 (9345), нержавеющая сталь А4

Код товара: WN00072872

О товаре
Отзывы (0)

Гайка с фланцем М16 DIN 6923 (9345) из нержавеющей стали А4 имеет дополнительный фланцевой элемент, который избавляет от необходимости использовать дополнительные шайбы или гроверы. Насечки предотвращают ослабление соединения при вибрационных нагрузках. Фланец снижает давление на прикрепляемую деталь и позволяет использовать гайку без шайбы.

Размеры

Гайка с фланцем и насечкой DIN 6923 - чертеж

Номинальный диаметр резьбы, d		М16
Шаг резьбы		2 мм
Размер c		2,4 мм
Размер da	min	16 мм
	max	17,3 мм
Диаметр фланца, dc		34,5 мм
Размер dw		31,9 мм
Расстояние между гранями, e		26,75 мм
Высота гайки, m	max	16 мм
	min	15,3 мм
Размер m´		9 мм
Размер под ключ, S	max	24 мм
	min	23,67 мм
Радиус, r		0,96 мм

Характеристики

Бренд

WASI
Тип гайки

С фланцем
DIN

6923
ISO

4161
Шаг резьбы (мм)

Метрический шаг резьбы - расстояние в миллиметрах между двумя идентичными точками, расположенными на одноименных боковых соседних витках профиля. Измеряется параллельно оси резьбы.

Может выпускаться крепеж с 3-мя типами шагов метрической резьбы - крупным (обычным), мелким и супермелким.

2
Единицы измерения

шт
Вес (г)

34,8
Размер шага резьбы

Крупный (обычный)
Материал

Нержавеющая сталь А4
Название на упаковке (ориг. название)

Hexagon flange nuts

* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара. Представленная информация не является публичной офертой
